    Как я сделал ИЗМЕЛЬЧИТЕЛЬ ВЕТОК своими руками с бензиновым приводом!

    oliynik_oleg

    После обрезки деревьев остаются ветки, неудобные отходы они занимают много места их просто так не засунуть в котел, рубить топором затем собирать связывать в вязки долго. Просто сжечь жалко да и негде, кругом уже что-то растет.

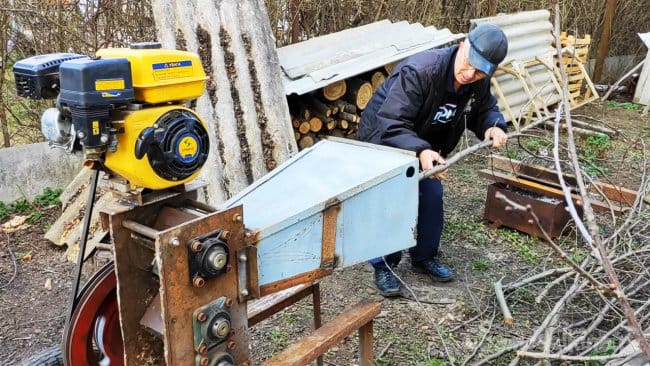

    Измельчитель веток


    Но есть выход, можно самому изготовить измельчитель веток. Приводом для измельчителя может служить мотоблок, электродвигатель, дизельный или бензиновый двигатель. Я использовал имеющийся у меня бензиновый двигатель мощностью 6.5л.с.

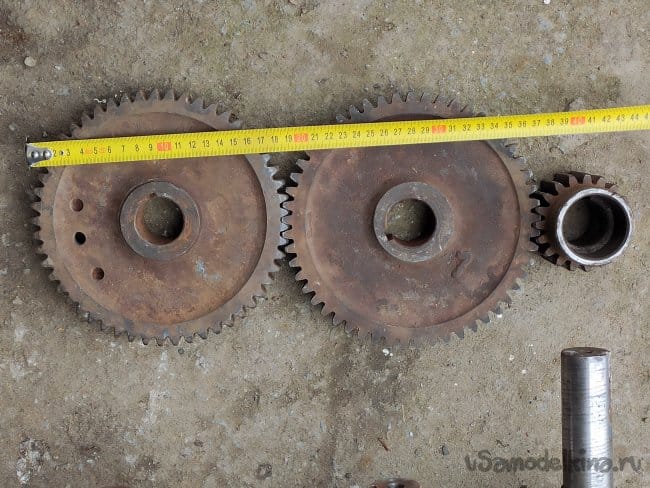

    Комплект шестерен


    Комплект шестерен измельчителя веток, веткорез:

    Большая шестерня: - Наружн.: 18 см; - Внутр.: 3,5 см (под шпонку) - 50 зуб.

    Мал. шестерня: - Наружн.: 7 см; - Внутр.: 3,5 см. (под шпонку) - 19 зуб.

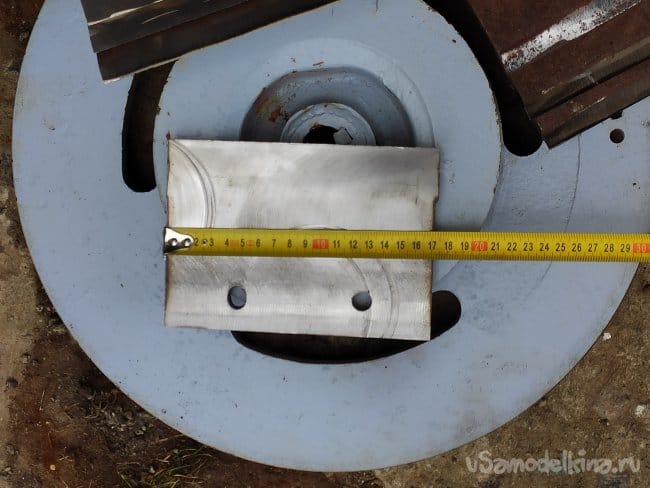

    Нож 120х 70мм


    Восемь ножей 120х 70мм из рессорной стали 65г.

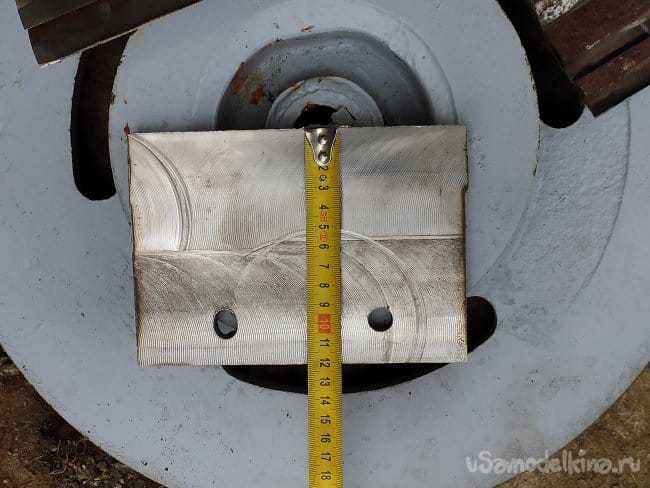

    Нож 120х 70мм


    Если при обработке древесных отходов нож наткнется, например, на сучок, то установка не застопорится.

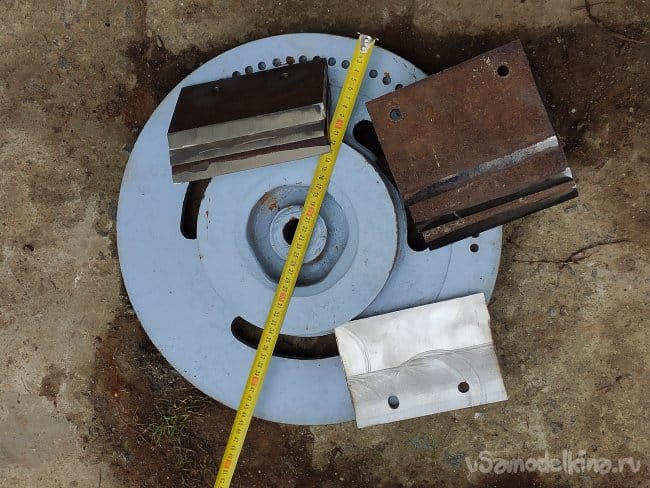

    Шкив


    Шкив-маховик диаметром 45см и весом 25кг.

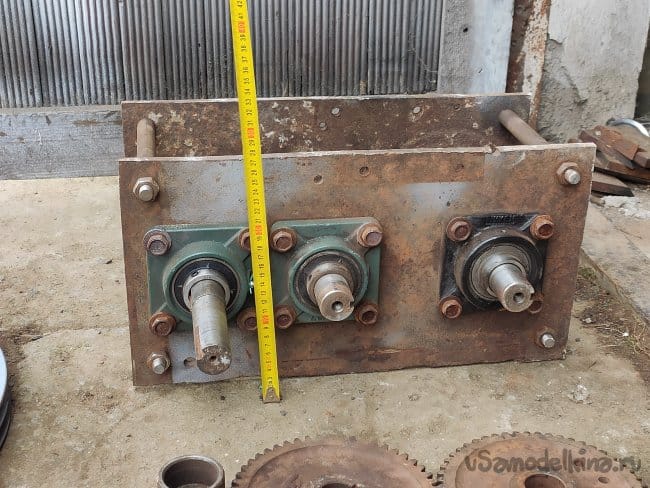

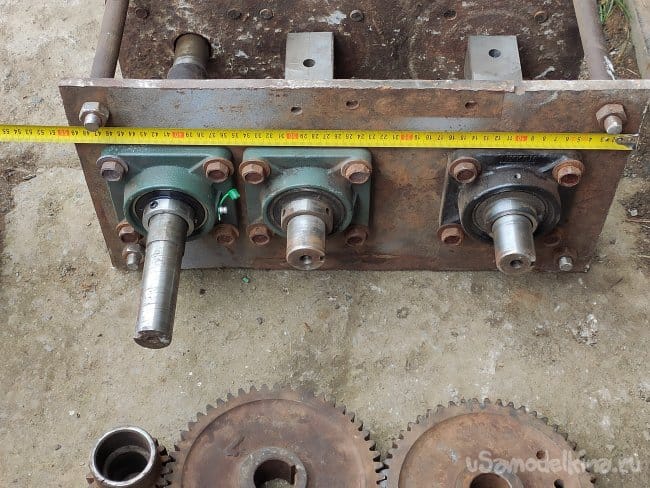

    Металлические пластины


    Две металлические пластины 50х28см толщиной 10мм 6 штук 207 подшибников, 4 шпильки.

    Металлические пластины


    Главное – прочность конструкции и устойчивость. Оптимальные параметры заготовок!

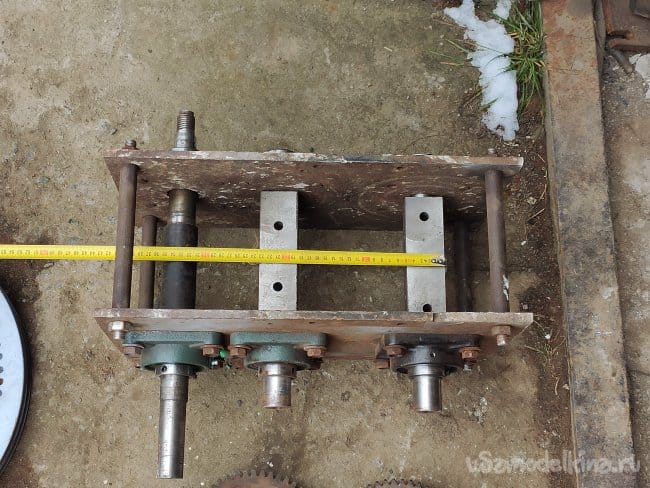

    Валы


    Валы изготавливаются под четыре ножа из стали 45.

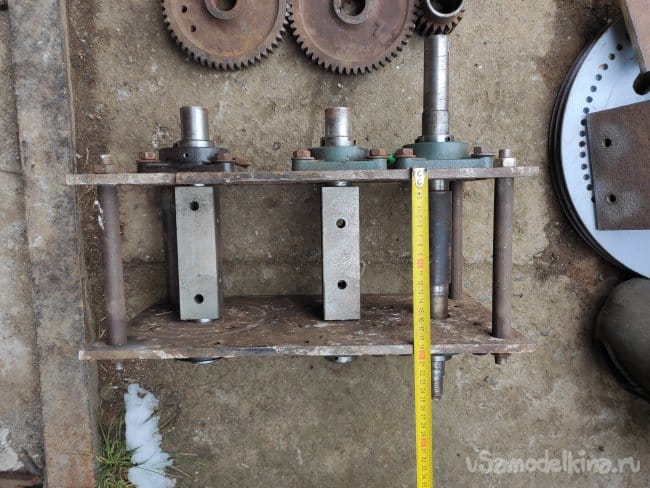

    Блок измельчителя веток


    Затем собираем блок измельчителя веток.

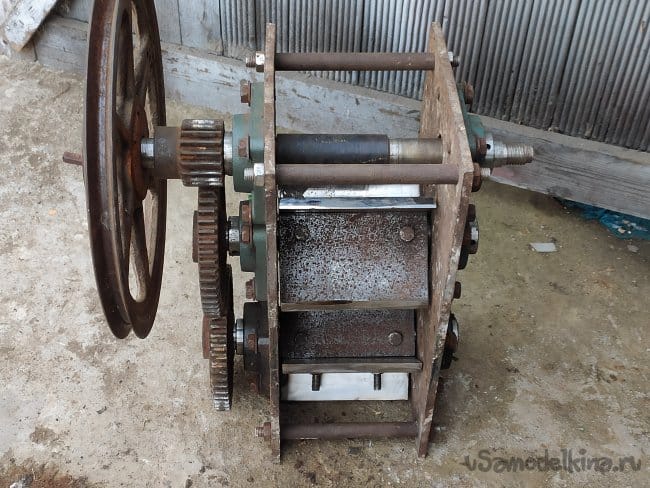

    Блок измельчителя веток


    Устанавливаем его на раму, крепим двигатель, ставим защиту, подбираем ремень и аппарат готов к испытаниям.

    Полученная щепа отлично подходит для твердотопливного дровяного котла.
