Давным, давно, в страшно каком лохматом году вышел журнал Моделист-Конструктор №1 за 1973 год.
обнаружил чертежи траулера, типа МТКМ. Судно предназначено для ловли креветок.
Ссылка на номер журнала.

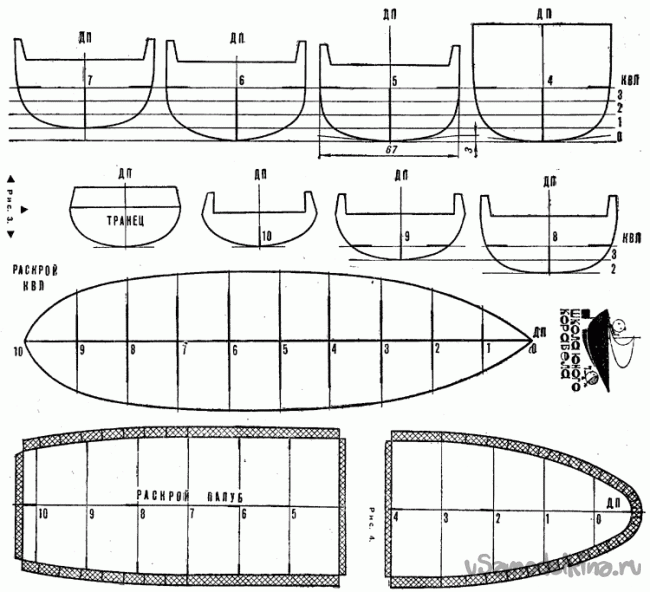

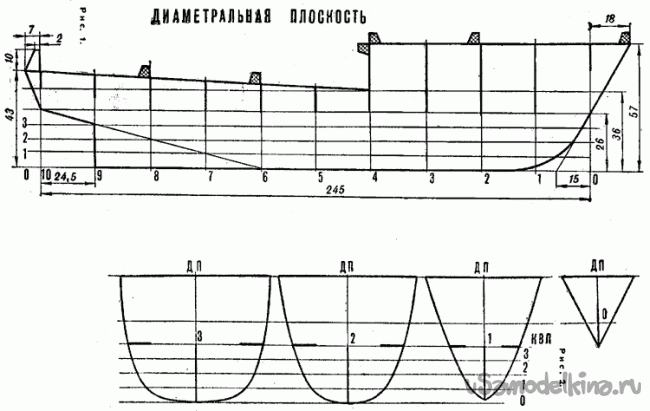

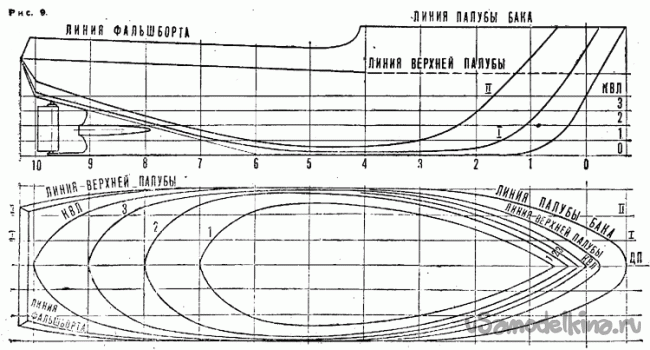

Чертежи тоже прилагались, в качестве пособия по изготовлению кораблика по бумажно-картонной технологии.
Решил изготовить стендовую модель. Чтобы не маяться с пересчетом масштаба делаю как есть на чертежах журнала.
К сожалению подробного отчета по изготовлению не имеется. В наличие только готовая посудина на блестящей палочке.
Корпус изготовлен из деревянного болвана с переклейкой из трех плашек, дабы избежать коробления. Дерево брал мелкослойное из горбыля, там слои тоньше. Первоначальные размеры намечены тесаком, и линия бака вырезана мелкой ножовкой. Затем доведена рашпилями и окончательно шкуркой. В процессе весьма тщательно контролировал размеры шаблонами, поэтому практически не пришлось шпаклевать готовый корпус. Затем нанесен жидкий нитролак кисточкой к качестве основы. Затем советская автомобильная шпаклевка. Такая серая, если кто еще помнит, на нитрооснове. Все это прошкурено. Задуто белой НЦ эмалью при помощи простейшего распылителя.
Статью о подобном устройстве можете найти на моей ветке У Самоделкина.

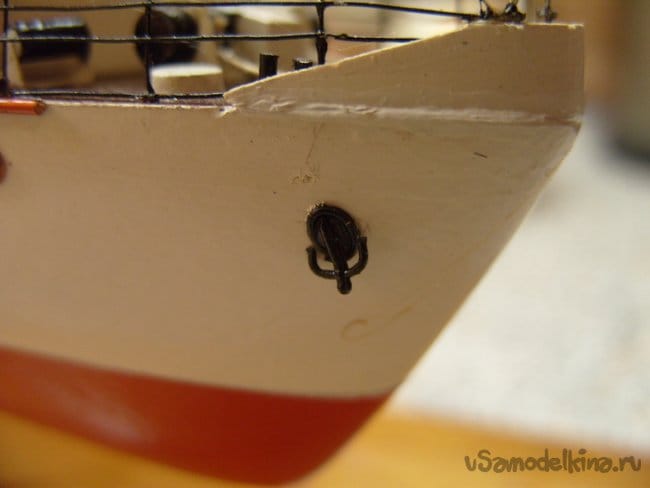

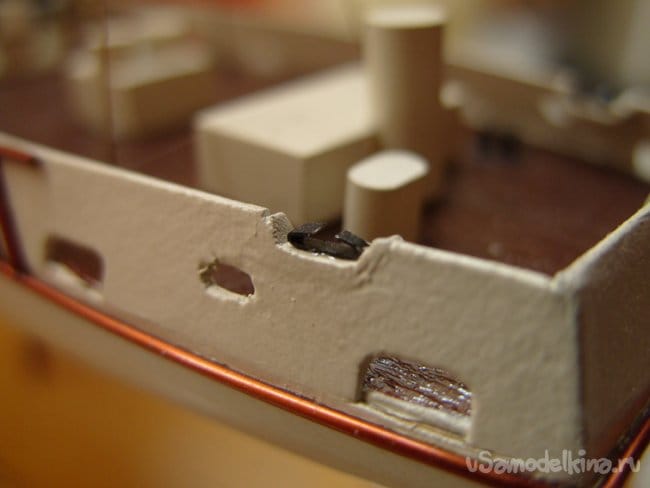

Фальшборта изготовлены из плотного ватмана, загрунтованного нитролаком и задутого белой эмалью. Клюз под якорь из медной проволоки окрашенной в черный цвет. Сам якорь Холла по той-же технологии.

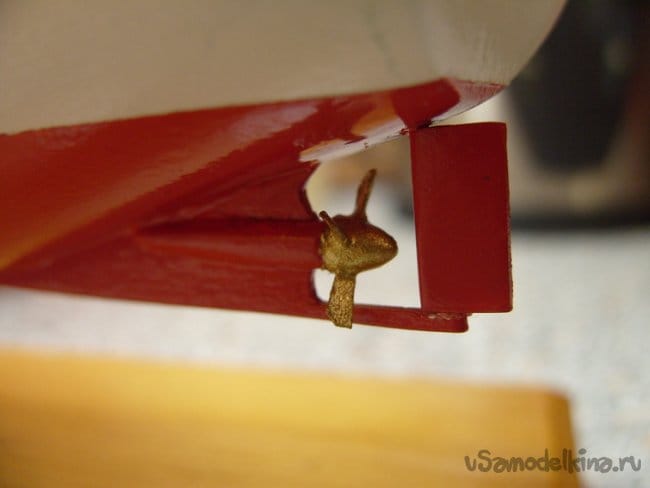

Баллер руля из оргстекла. Винт тоже, покрашен бронзовой краской.

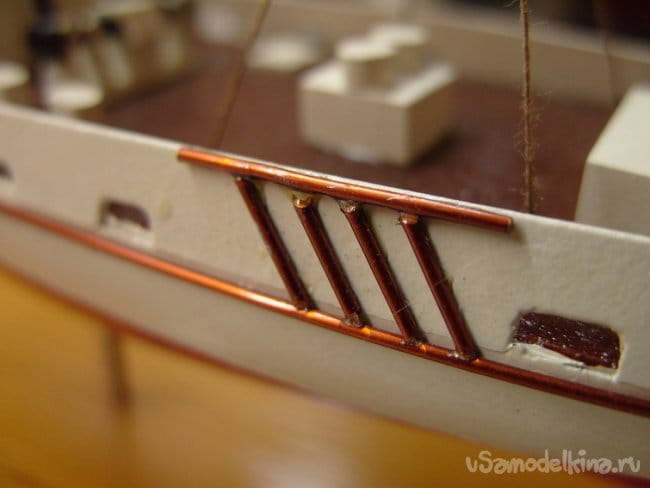

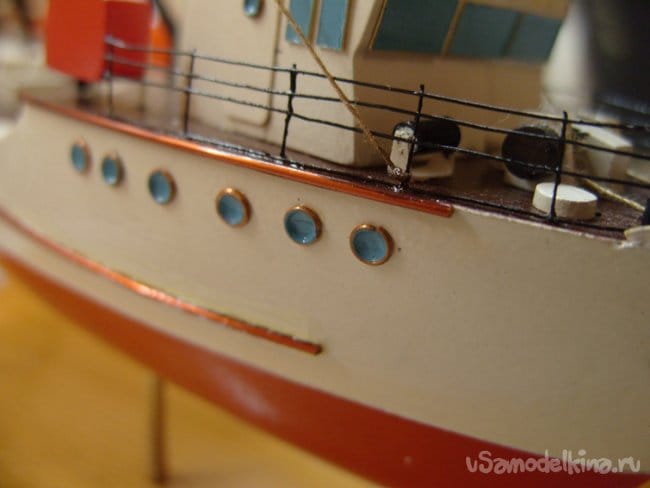

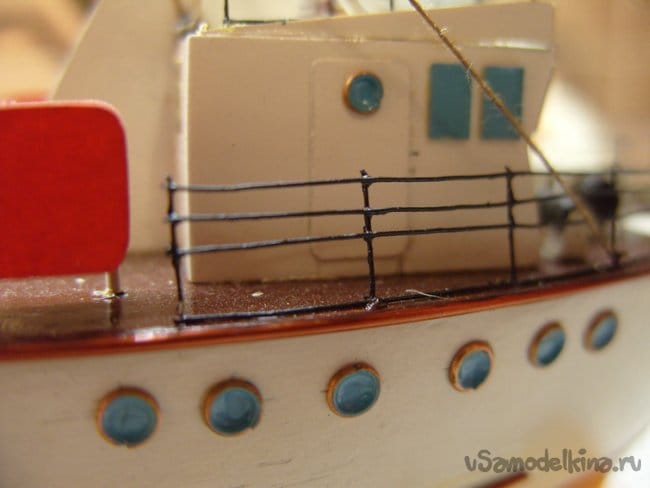

Леера спаяны из проволоки, предварительно залуженной и натянутой на кондуктор. Иллюминаторы навиты из медной лаковой проволоки, разрезаны. Приклеены к корпусу клеем "Спер-цемент", внутри окрашены голубой нитрокраской. Привальный брус лаковая проволока.

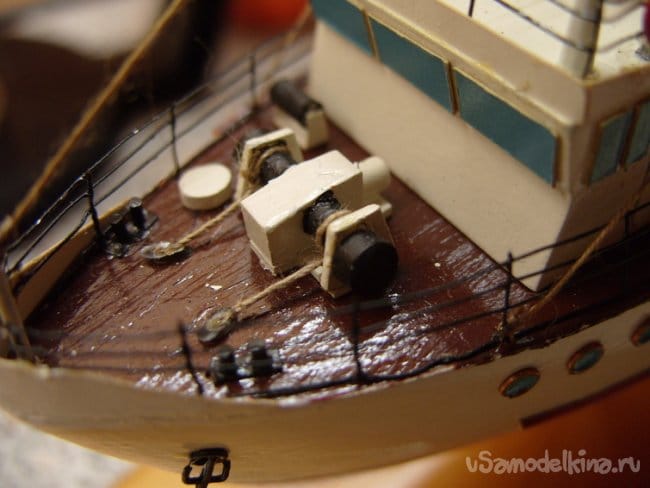

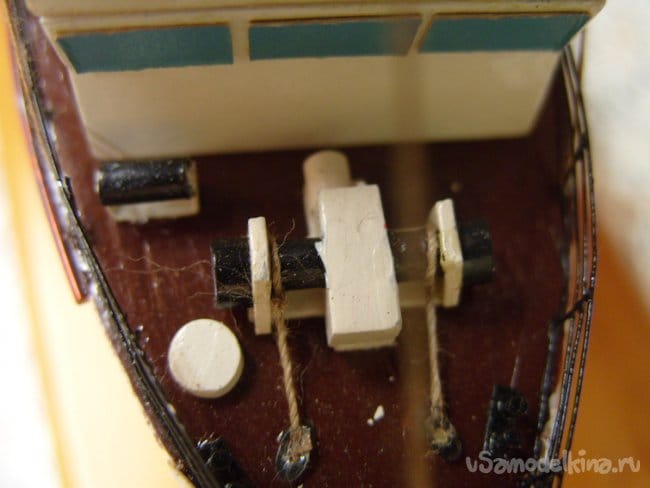

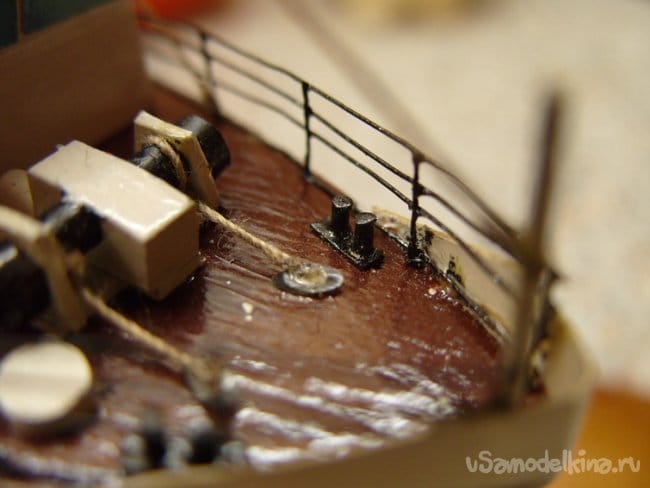

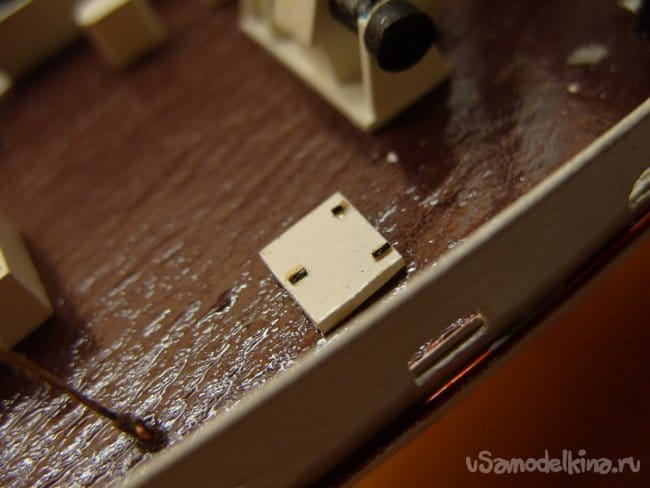

Корпус якорной лебедки выполнен из оргстекла. У него получаются достаточно острые грани и тоно задут белой эмалью. Якорные канаты из навощенных ниток. Люк в ахтерпик тоже из оргстекла.
Рубка оргстекло, иллюминаторы проволока, квадратные крашенный пластик.

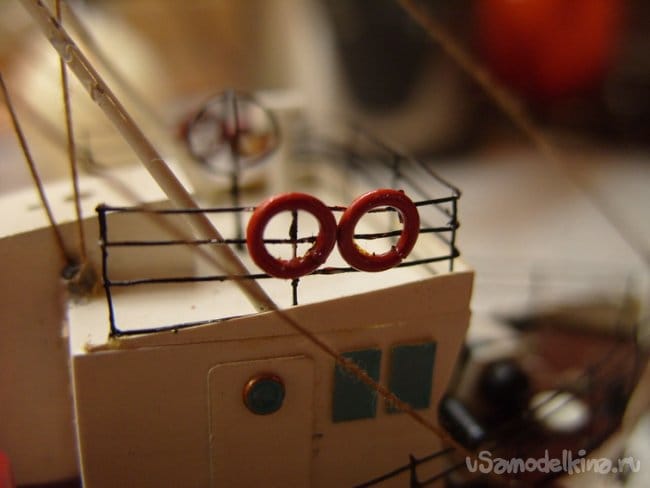

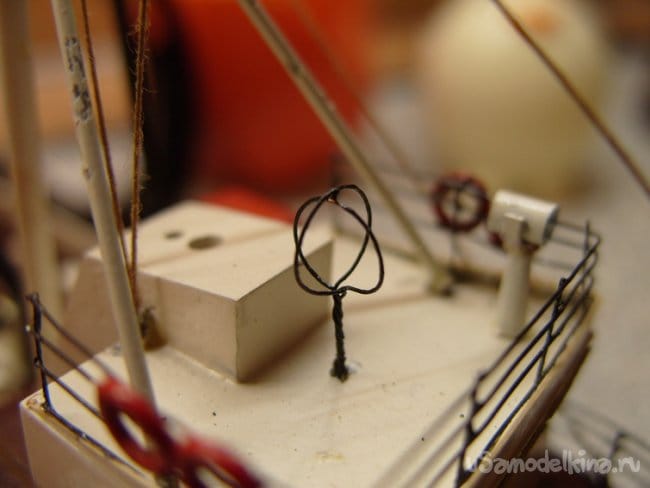

Антенна спаяна из тонкой проволоки, спасательные круги навиты из толстой и окрашены. Прожектор, оргстекло. Красные спасательные плоты тоже оргстекло.

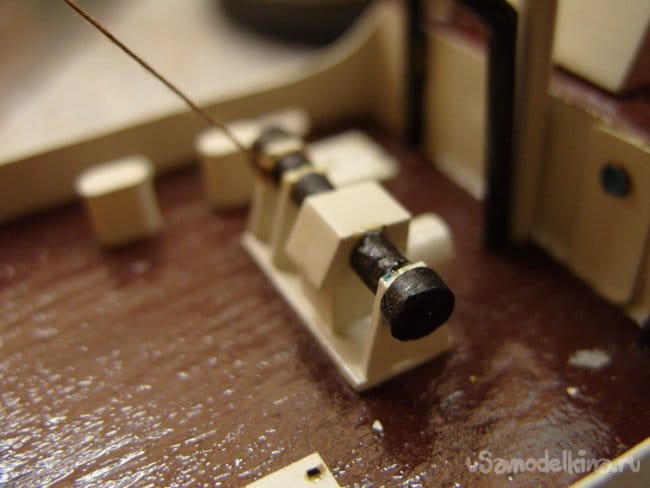

Корпус лебедки-оргстекло, барабаны толстая проволока, люки пластик.

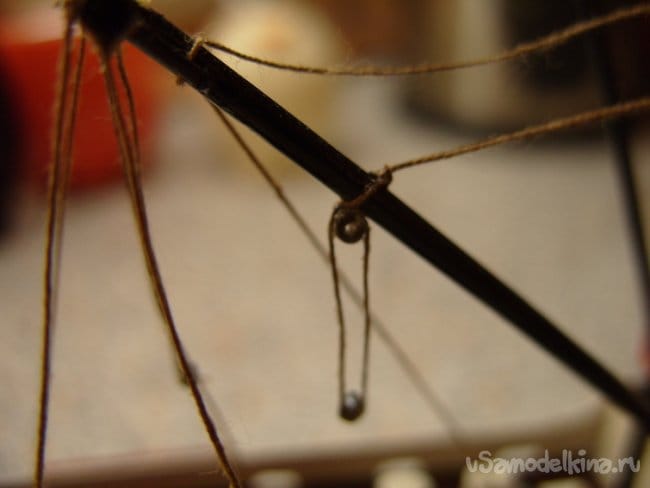

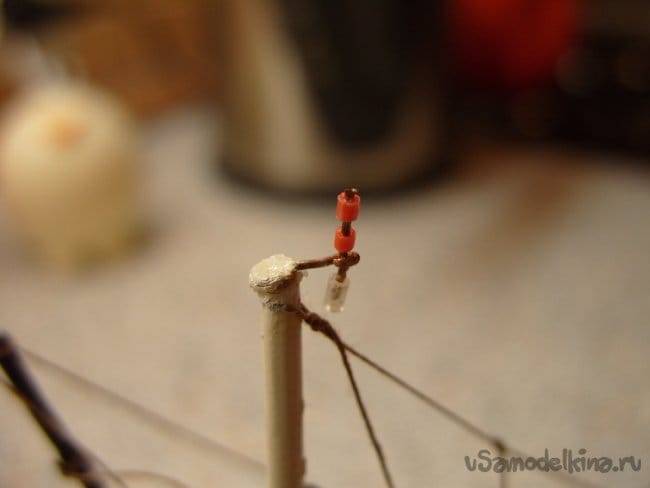

Мачты и стрелы проволока стальная. Топовые огни проволока и изоляция нужного цвета.
