    Планетарный механизм преобразования движения

    redvic

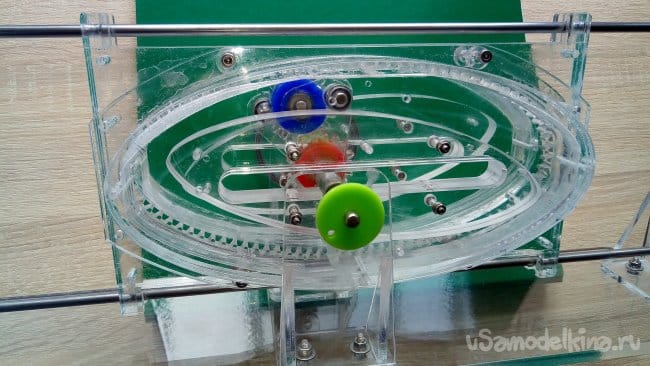

    Модель механизма с эллиптической шестерней для преобразования вращательного движения в возвратно-поступательное и наоборот, для преобразования возвратно-поступательного движения во вращательное.
    5 ответов

    Добавить комментарий

    redvic Автор
    Цитата: Korolev
    А амплитуду можно увеличить и изменением конструкции коленвала.

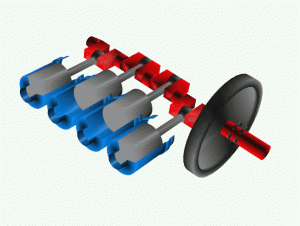

    Увеличение радиуса коленвала для увеличения амплитуды приведет к увеличению как ширины КШМ, примерно равной двум радиусам, так и его высоты, равной примерно пяти радиусам. В планетарном механизме для увеличения амплитуды нужно увеличить только его длину, ширина может оставаться без изменения.


    Korolev
    redvic,
    Кроме того, возможно увеличение амплитуды поступательного движения при более вытянутой форме шестерни:

    Возможно я и ошибаюсь, но в свете практического применения, немаловажным фактором может оказаться простота (экономическая целесообразность) изготовления, эксплуатации, ремонтопригодность, да и надёжность тоже. А амплитуду можно увеличить и изменением конструкции коленвала.

     scratch
    redvic Автор
    Korolev,

    Конечно, КШМ это механизм, который превзойти невозможно. Отличие моего механизма в специальной форме зависимости поступательного движения от угла вращения входного вала и более "быстром" прохождении зон мертвых точек:

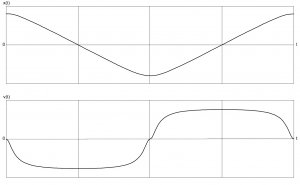

    Для КШМ эта зависимость синусоидальная:

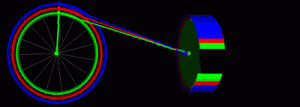

    Кроме того, возможно увеличение амплитуды поступательного движения при более вытянутой форме шестерни:


    ino53
    Цитата: Korolev
    простой кривошипно-шатунный механизм тоже "обратим", или нет?

    Конечно, сравни ДВС и компрессор... (Для отбойных молотков smile


    Korolev

    Интересная конструкция, но сложная. Механик из меня никакой, но я почему-то считал, что простой кривошипно-шатунный механизм тоже "обратим", или нет?
