Шпоночный пистолет своими руками

Привет всем любителям самоделок, каждый из нас когда либо хотел себе пистолет, будь это в детстве или подростковом возрасте, использовать который, конечно же, хотелось только в целях забавы, но никак не самообороны.

Сегодня я расскажу, как сделать своими руками пистолет, который будет стрелять шпонками из проволоки, в сборке он достаточно прост и для того, чтобы его собрать нам необходимо:

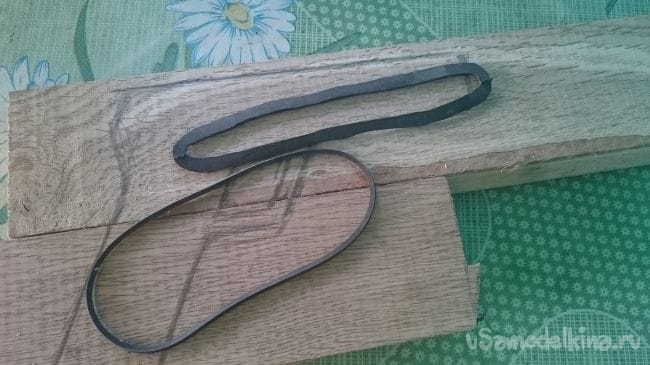

*Две дощечки паркета.
*Пара резинок, в моем варианте это камера от велосипеда, для большей мощности вторую лучше взять, например, заимствованной из рыболовной резинки.
*Куча мелких гвоздей.
*Велосипедная камера или кожанка.
*Спица от колеса, желательно от 28-дюймового, чтобы было с запасом.
*Электролобзик.
*Наждачная бумага.
*Уголок для черчения ровных углов и линий.
*Алюминиевые пластинки, в случае если нет, то жестянка тоже подойдет.
*Ножницы по-металлу.
*Гвоздь.




Когда все инструменты и материалы есть в наличии можно переходить к этапу сборки, первым же будет разметка размеров будущего пистолета, я в большей части пользуюсь исключительно строительным карандашом.

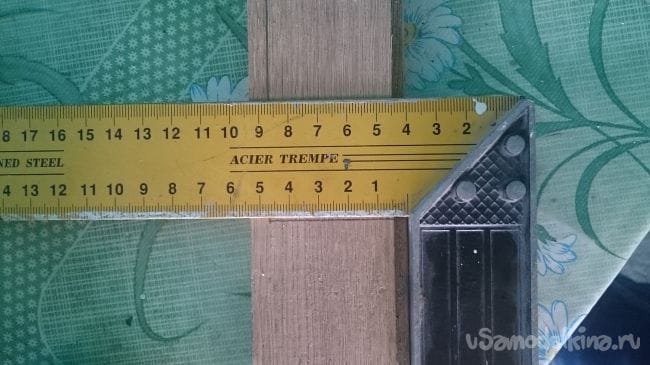

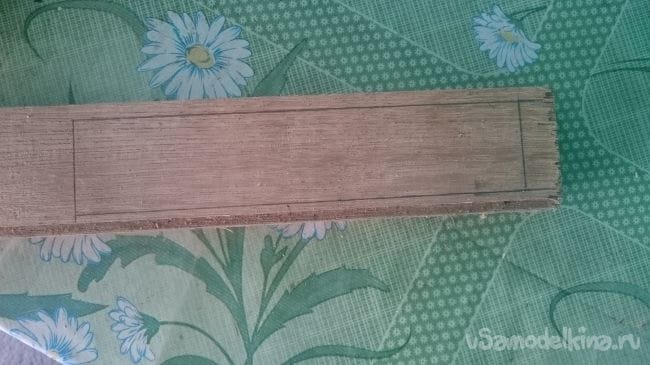

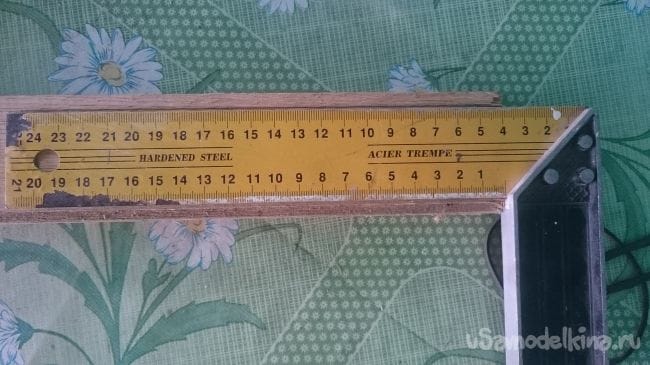

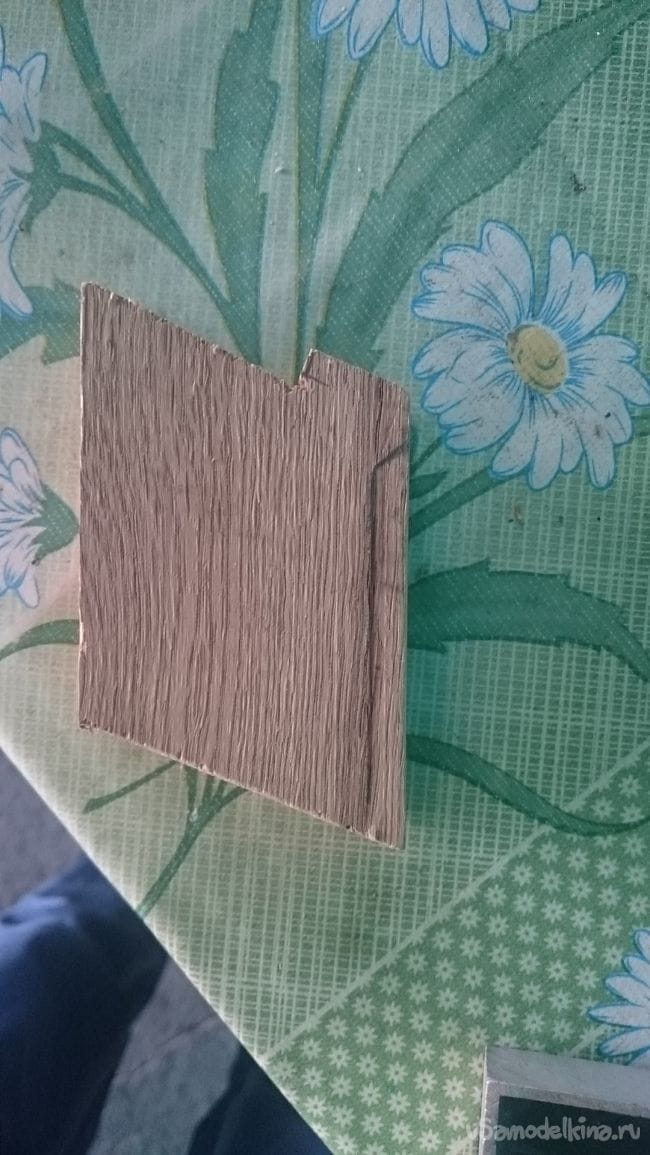

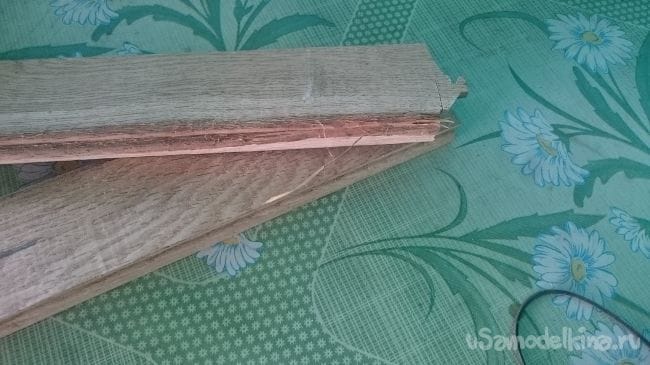

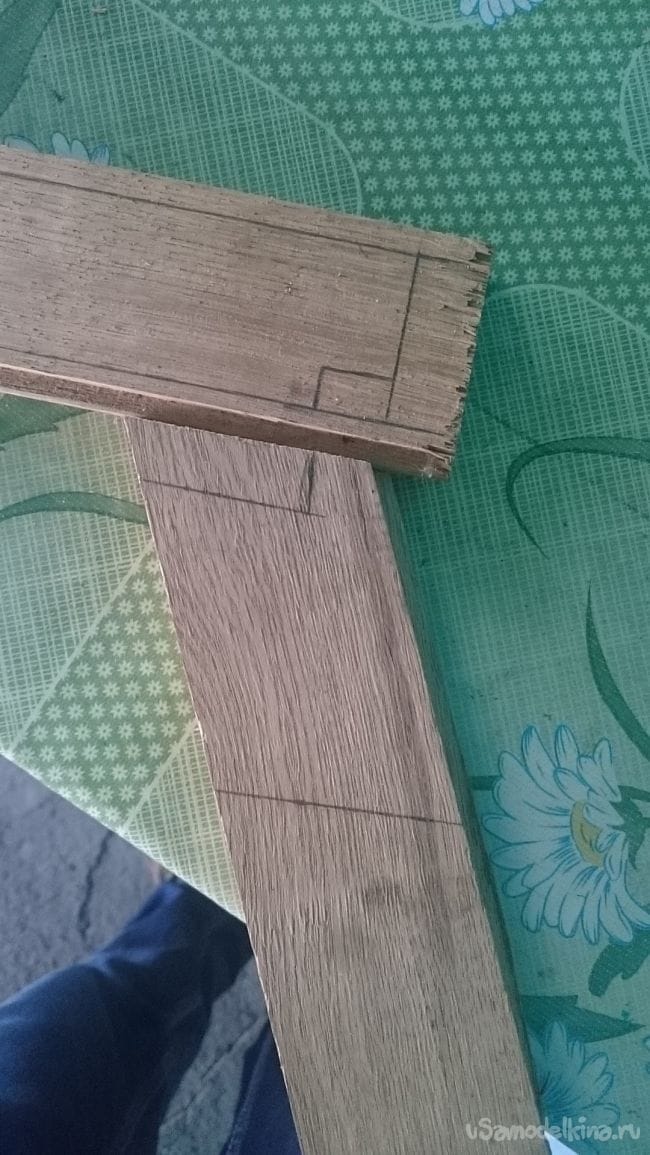

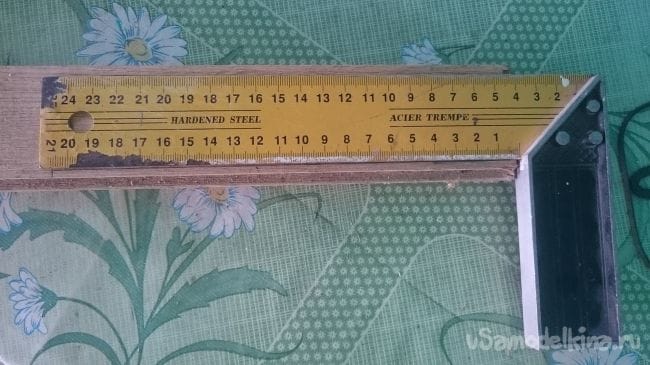

Расположив перед собой две паркетины или же дощечки, намечаем эскиз будущего изделия, ровные линии делаем при помощи строительного карандаша и уголка. Для большей крепости ручки я решил выпилить маленький уголок на основной части и оставить зацепление на ручке, чтобы было как одно целое.

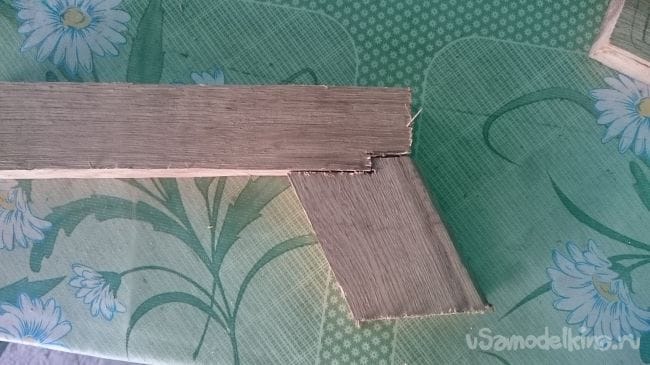

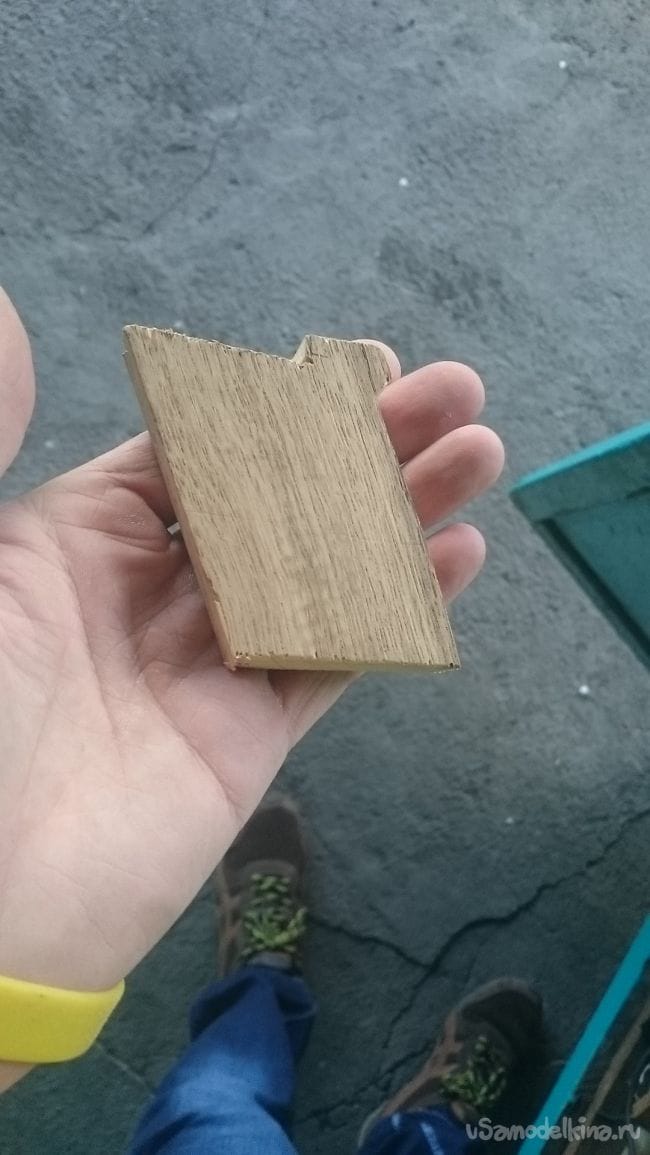

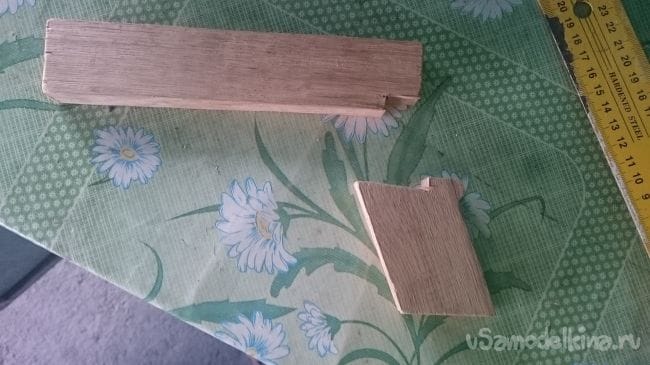

Электролобзиком отпиливаем очерченные края, соблюдаем меры предосторожности и если же все прошло ровно, то получается что-то похожее на пистолет.

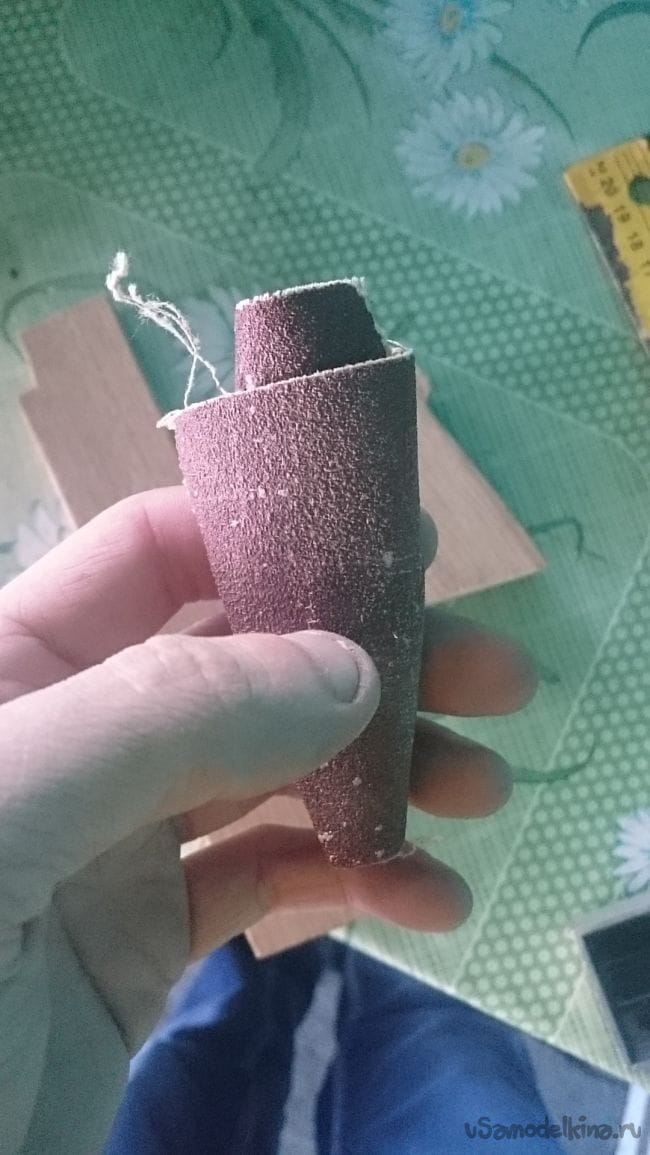

Следующий шаг, берем наждачную бумагу и шлифуем составные части, это ручка и основание.

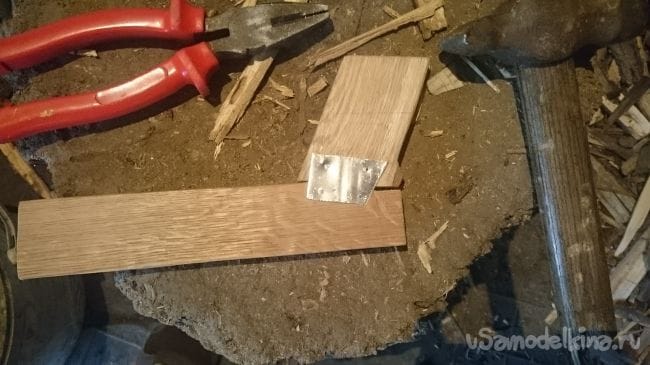

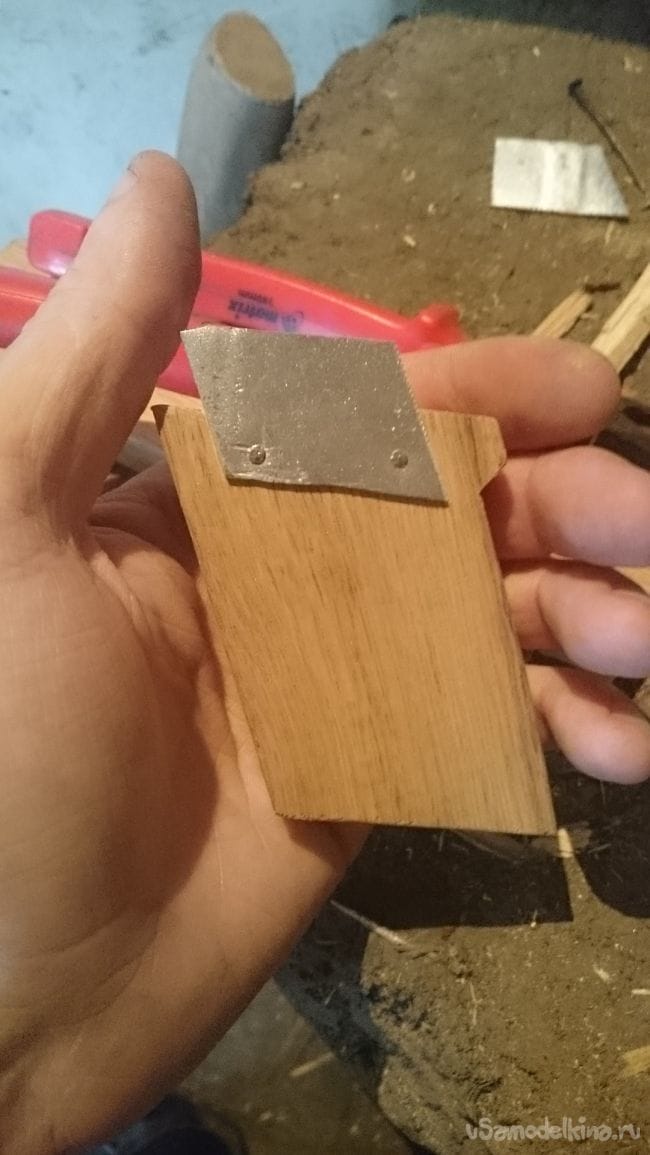

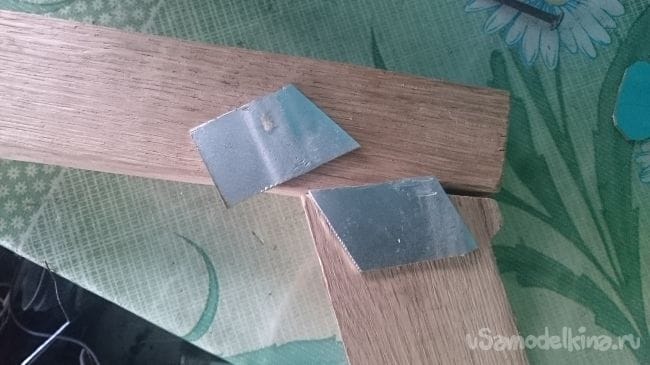

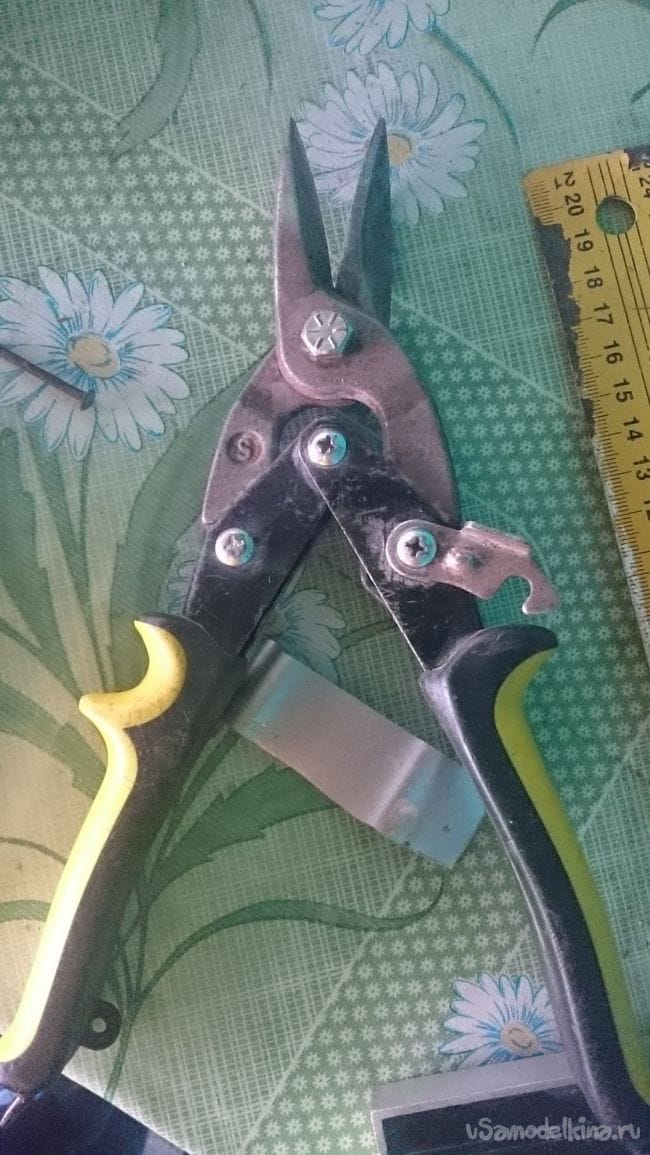

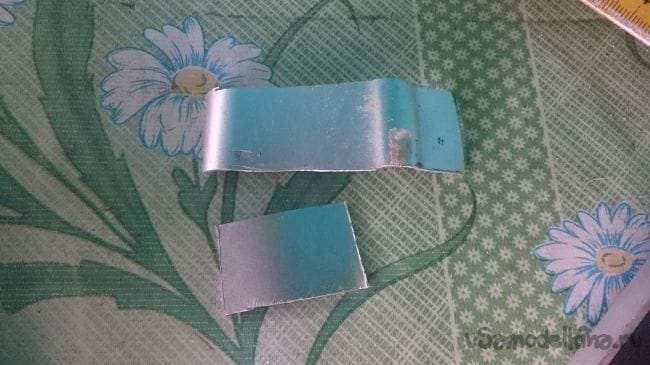

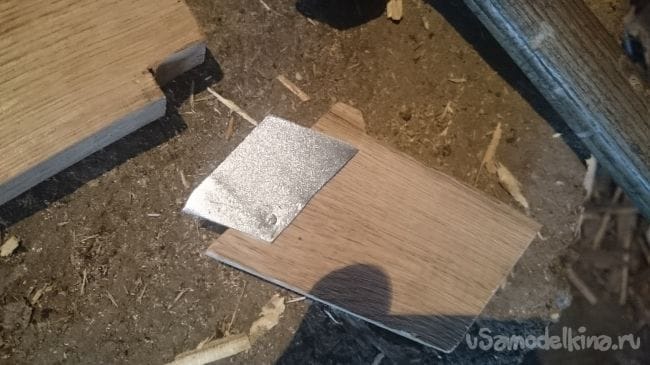

После того, как все составляющие хорошо зашлифованы, берем ножницы по-металлу и аккуратно вырезаем из пластин такие накладки, как на фото.

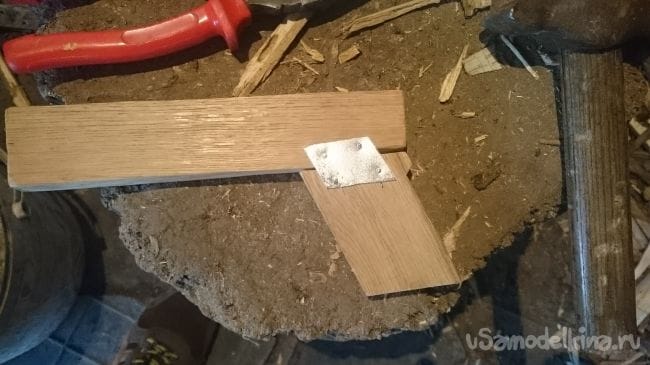

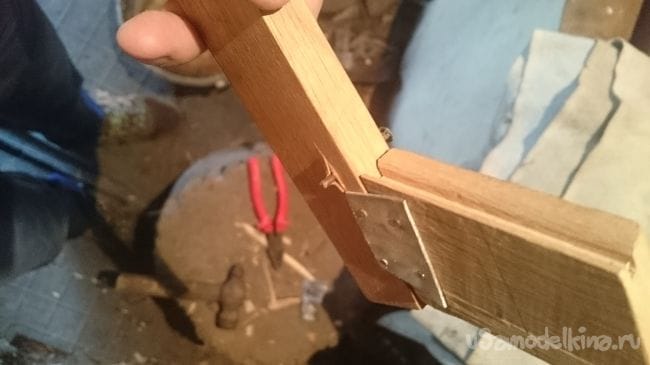

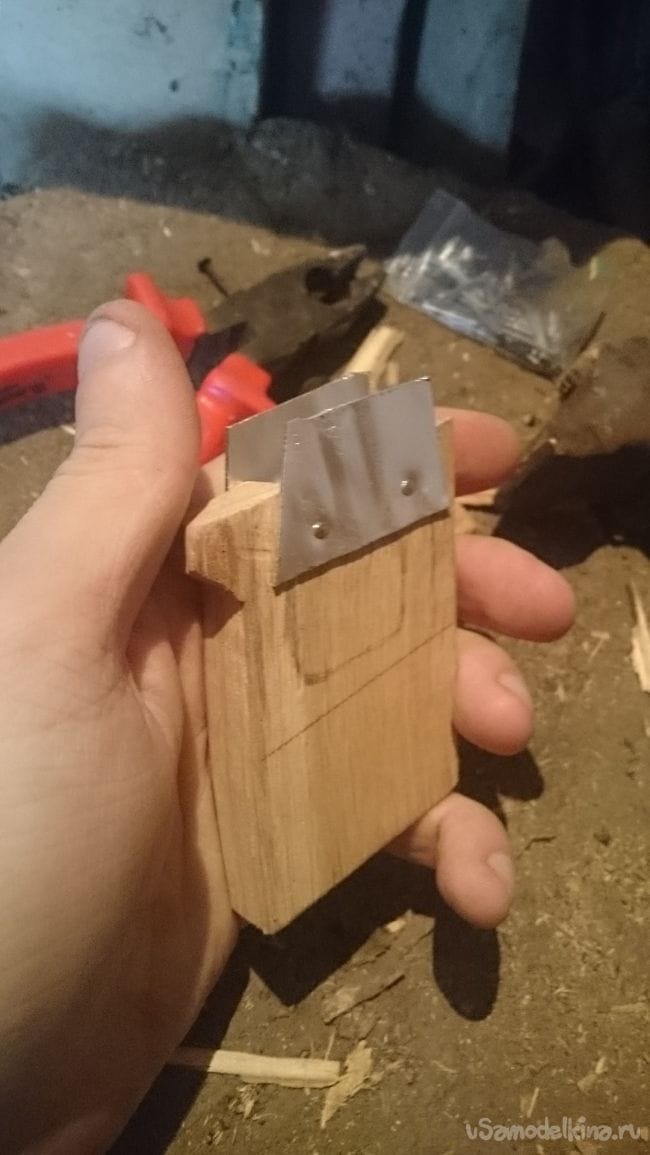

Чтобы закрепить их на нашем изделии, возьмем пару гвоздиков на каждую сторону и при помощи молотка прибьем к ручке, а затем к основанию ствола. Такая конструкция держится довольно крепко и не требует клея.

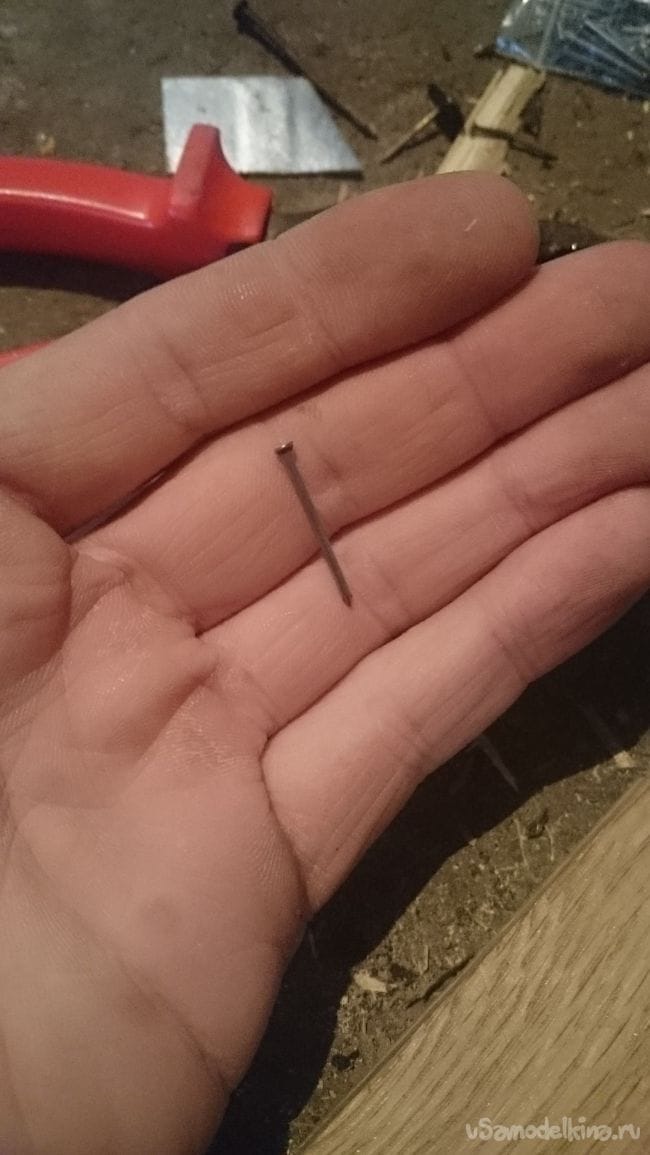

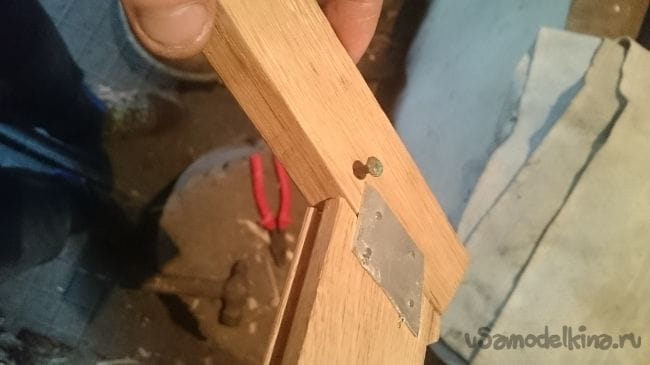

Чтобы наш пистолет мог стрелять в тот момент, когда палец будет касаться курка, надо его оборудовать спусковым механизмом, принцип его действия основан на зажиме и разжиме шпонки, которая в свое время будет натянута резинкой. Для того, чтобы курок держался, прибиваем гвоздь с отрезанным кончиком, немного отступив от пластин, выглядит это так.

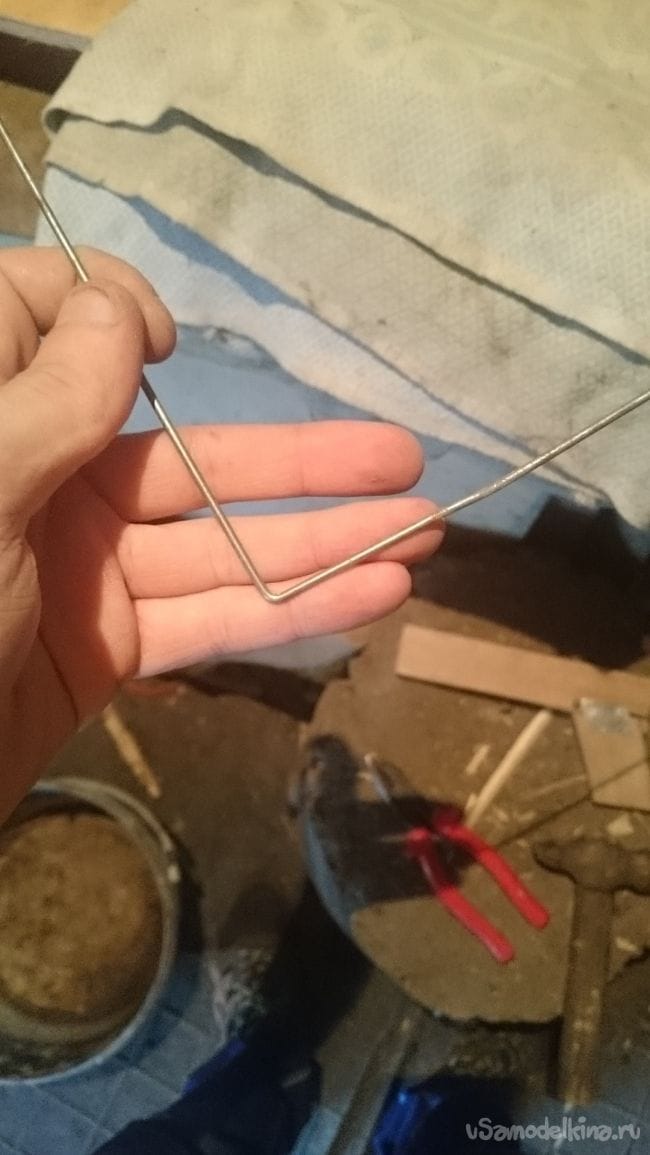

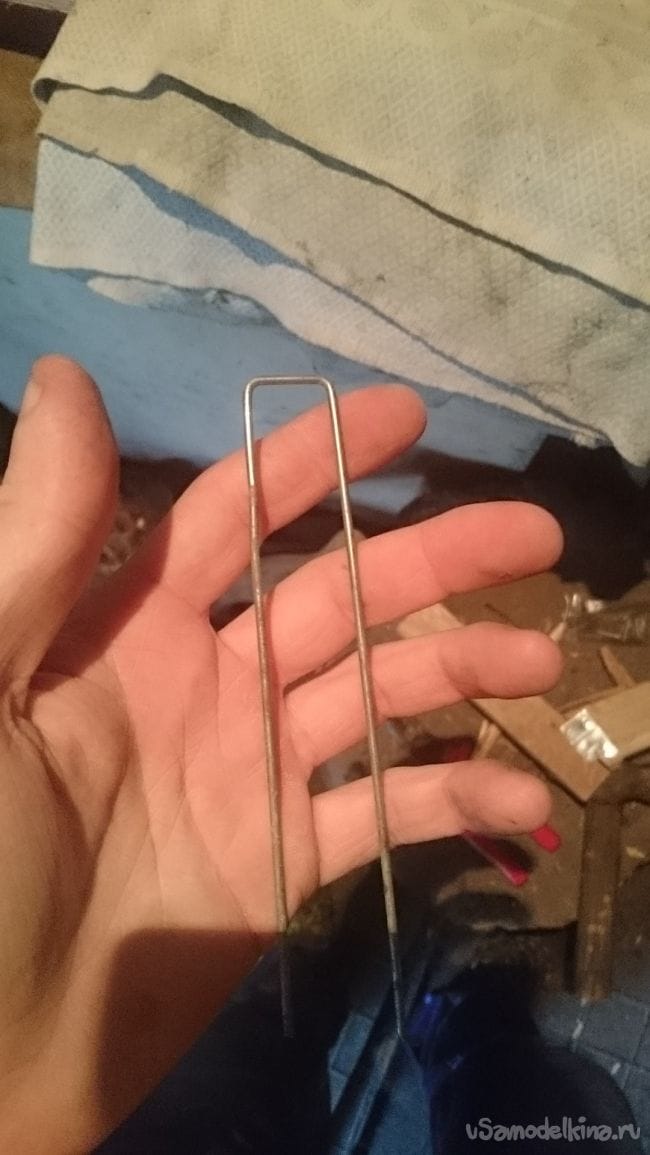

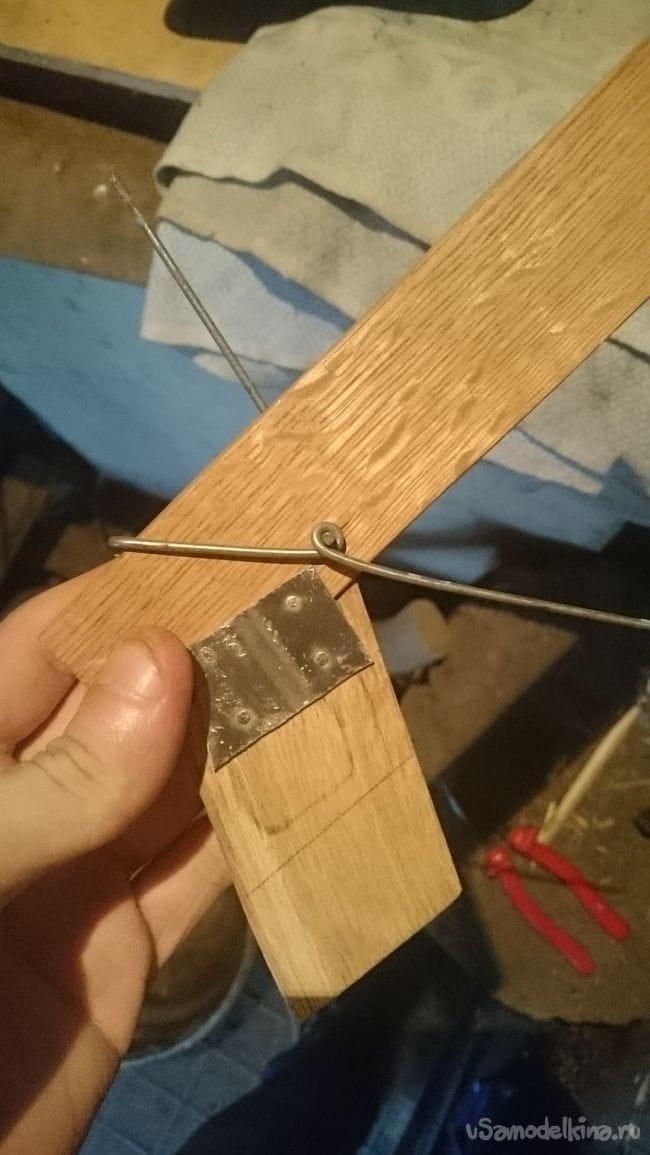

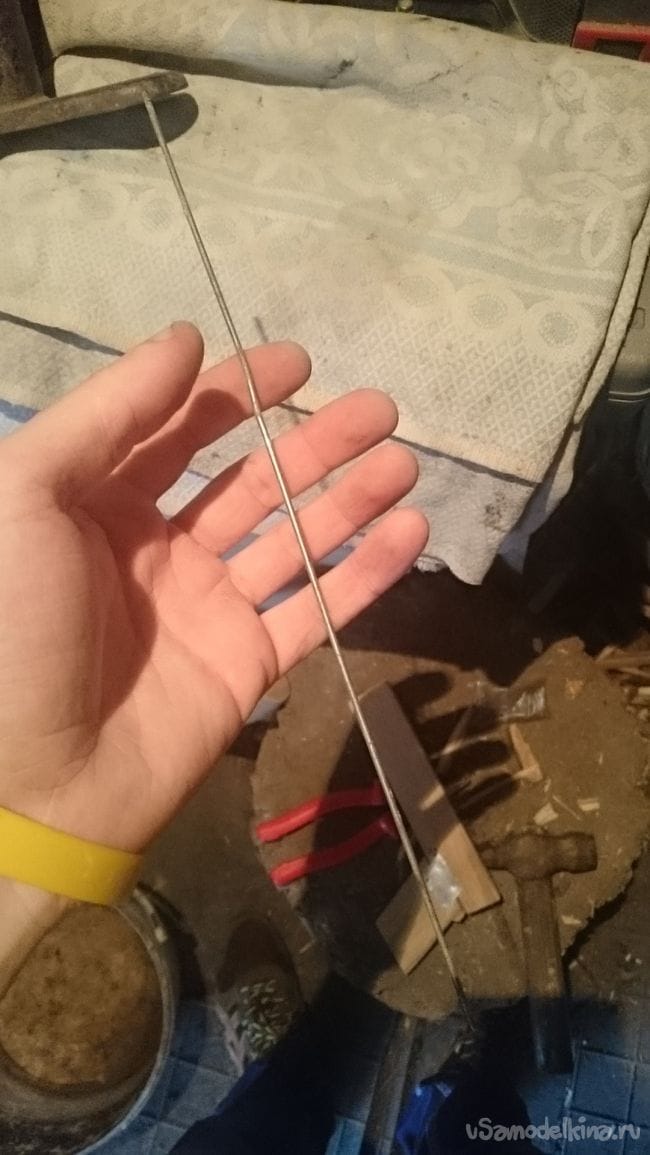

После этого снимаем с колеса спицу, загибаем ее примерно посередине плоскогубцами под 90 градусов, отмерив толщину пистолета загибаем второй край, но не беребарщиваем, чтобы получилось так.

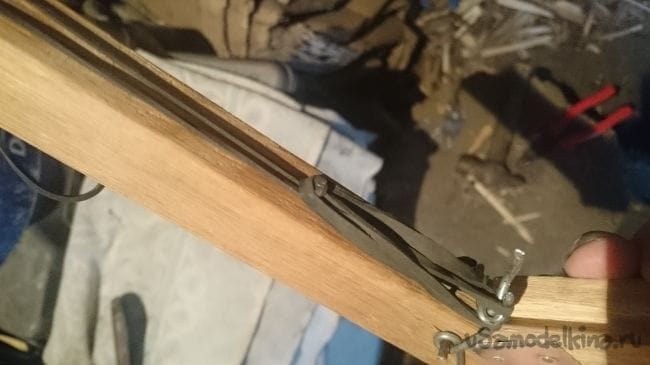

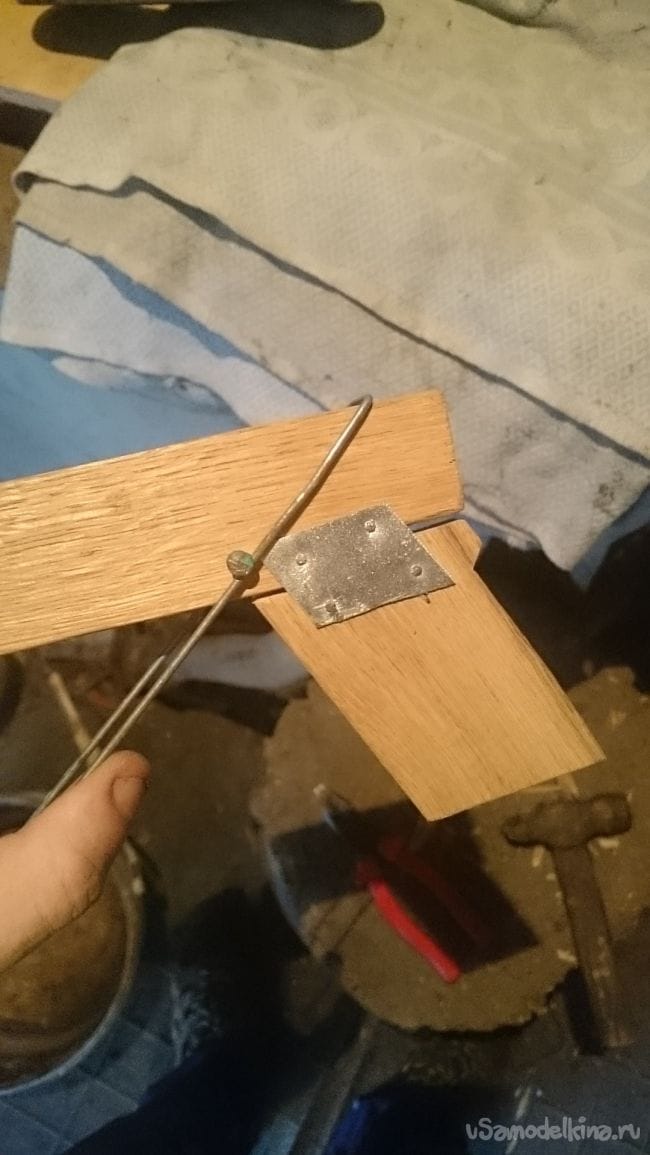

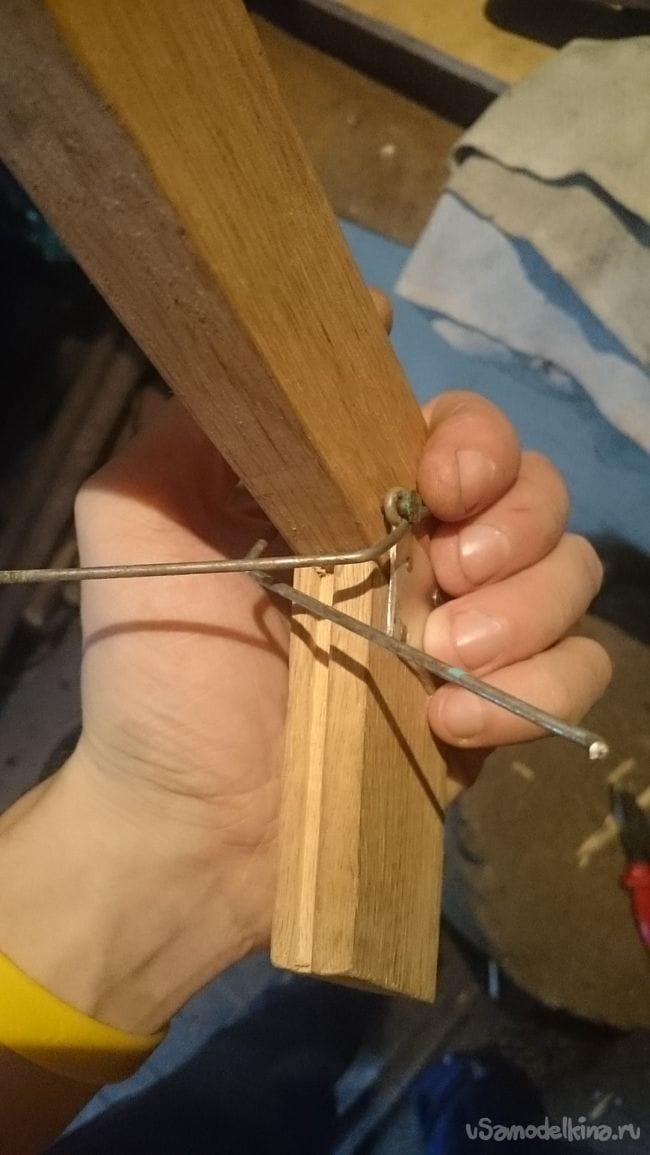

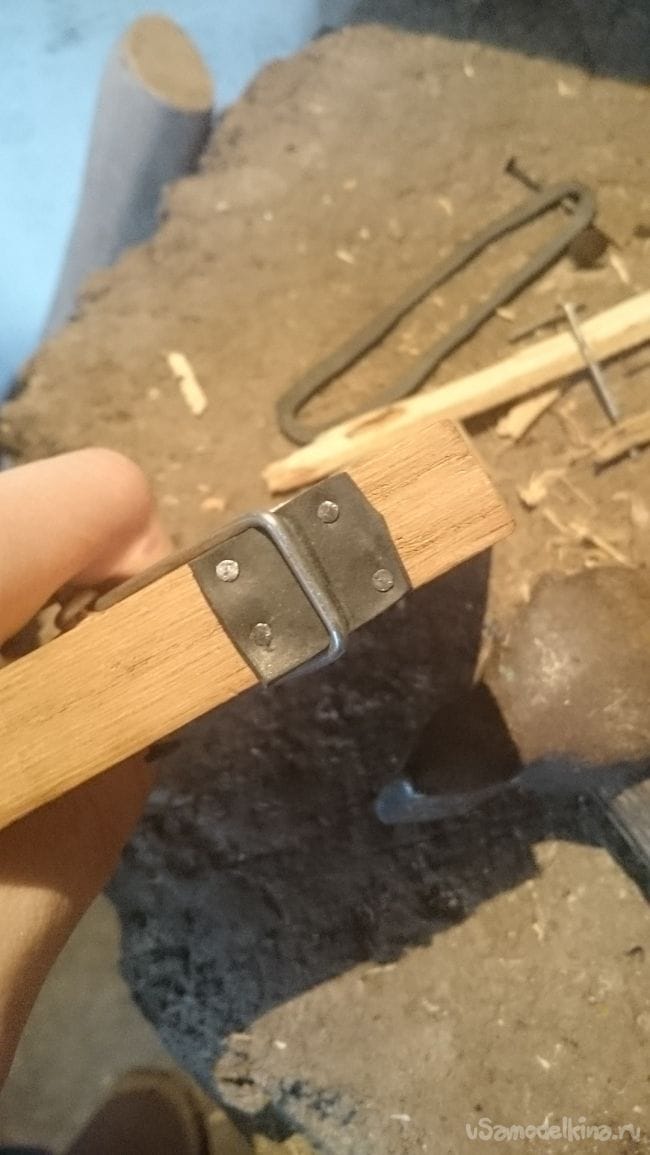

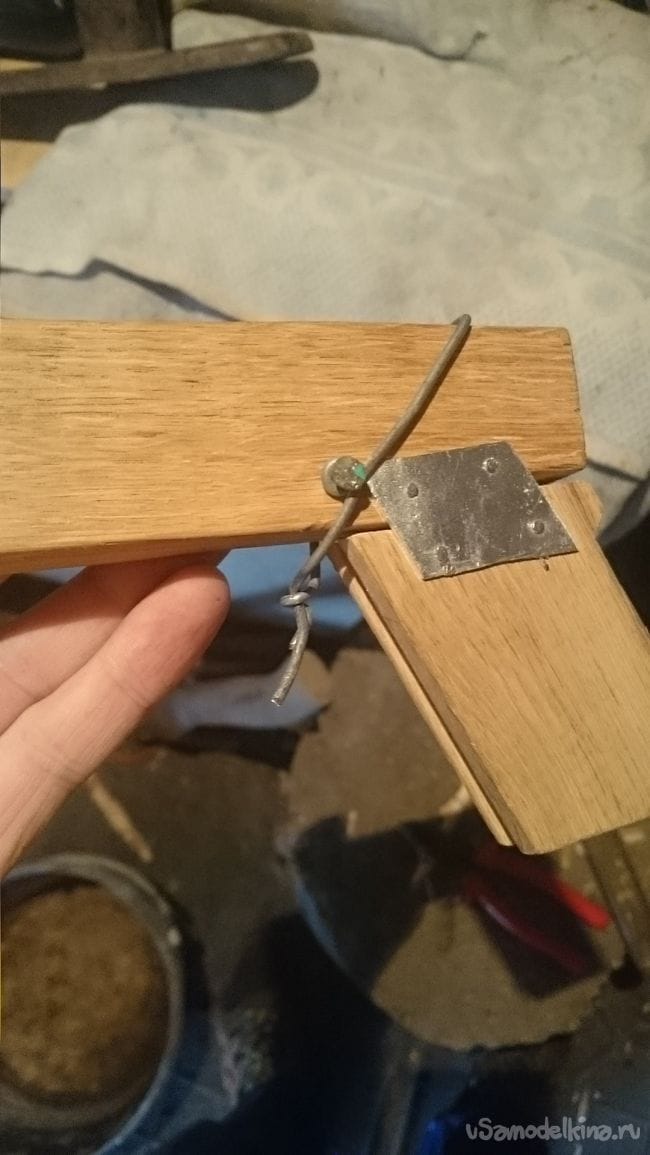

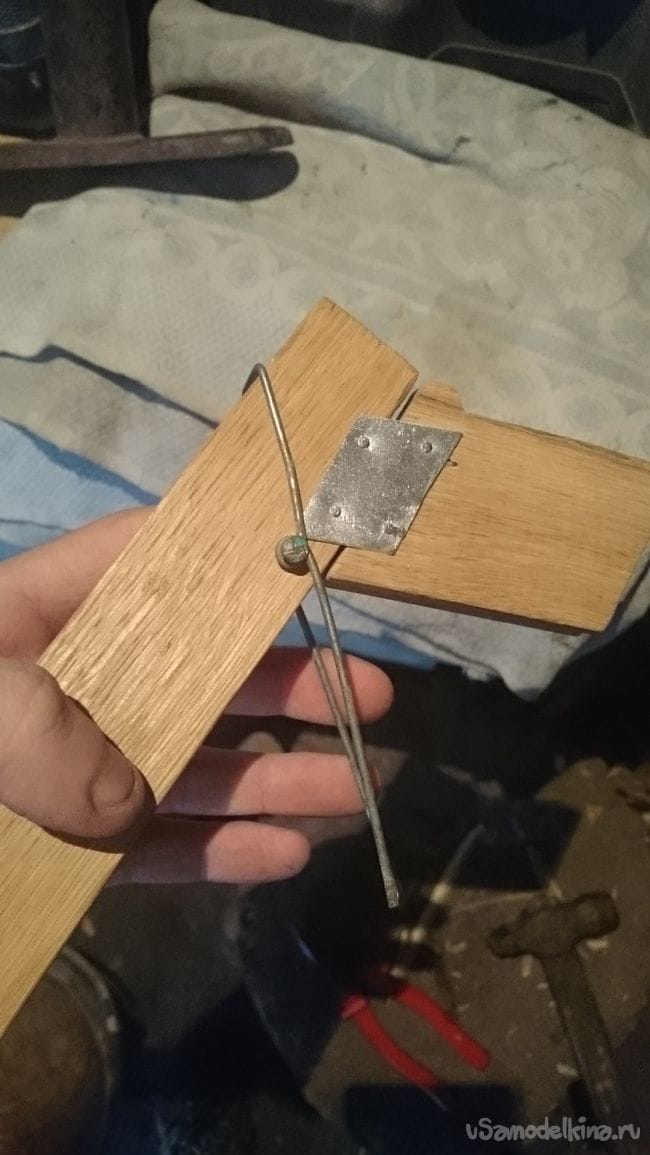

Одеваем готовую гнутую с обеих сторон спицу на наш пест и загибаем ее вокруг гвоздя с обеих сторон, затем сгибаем внутрь и делаем такой крючок.

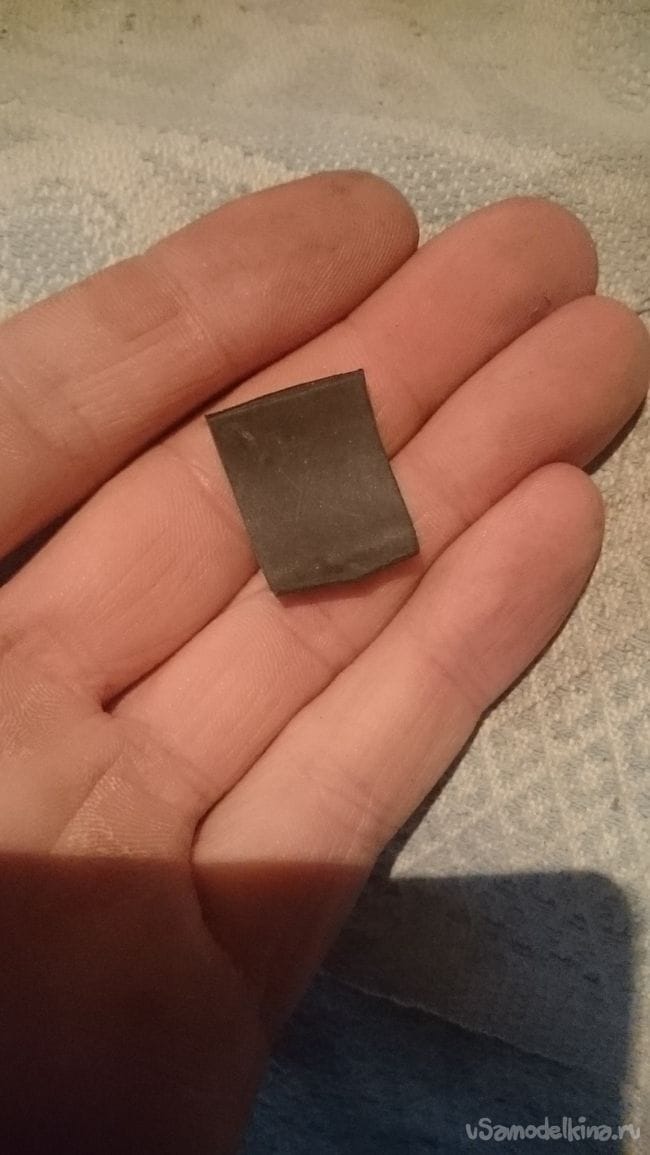

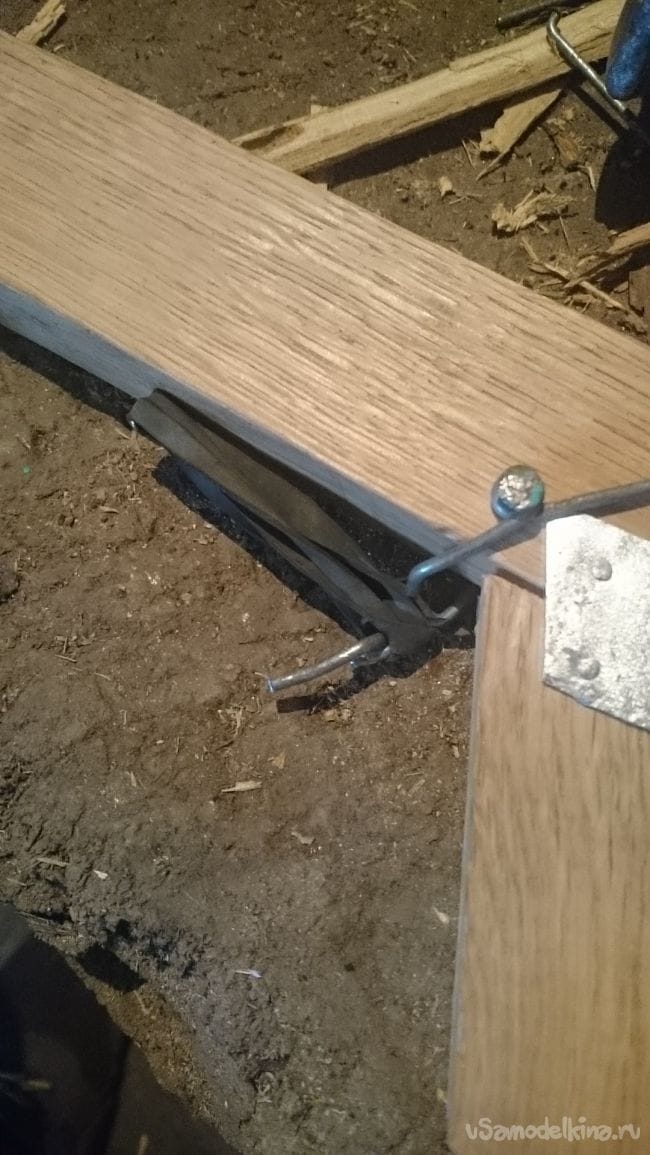

Спусковой механизм готов, но шпонка, которая будет зажиматься на стволе может произвольно вылететь, поэтому при помощи молотка, гвоздей и камеры от колеса ставим ее маленький кусочек под изгиб спицы.

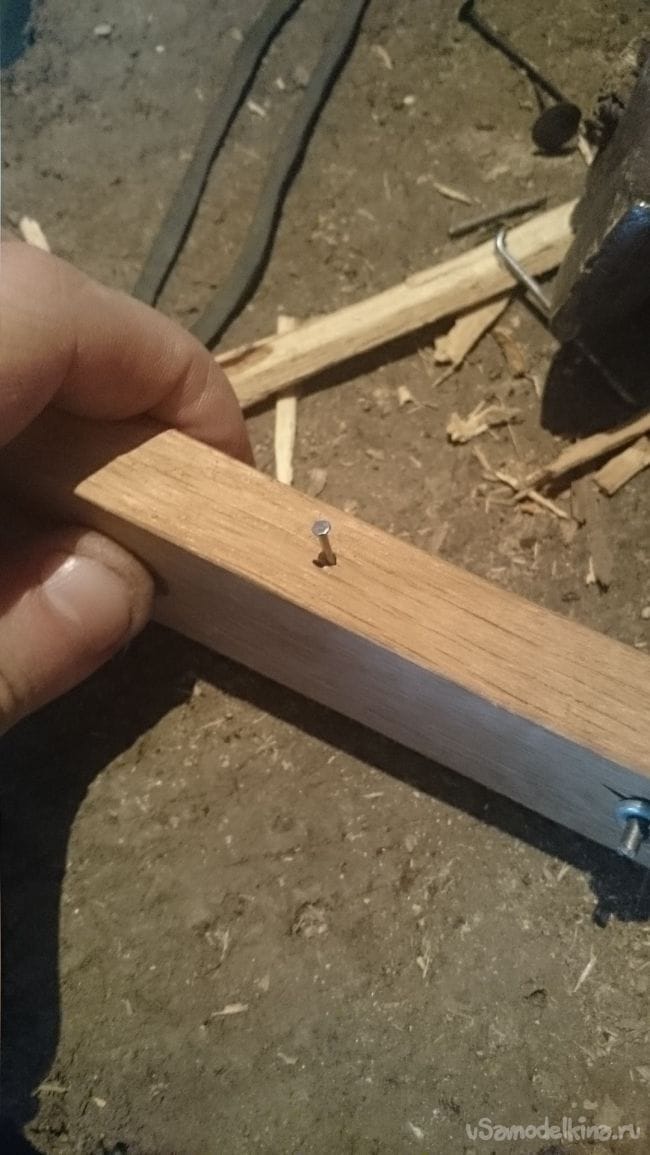

Под низом прибиваем гвоздик соблюдая небольшой угол, там будет крепиться резинка для курка, в три оборота затягиваем ее на гвоздик, если нет резинки можно установить пружину.

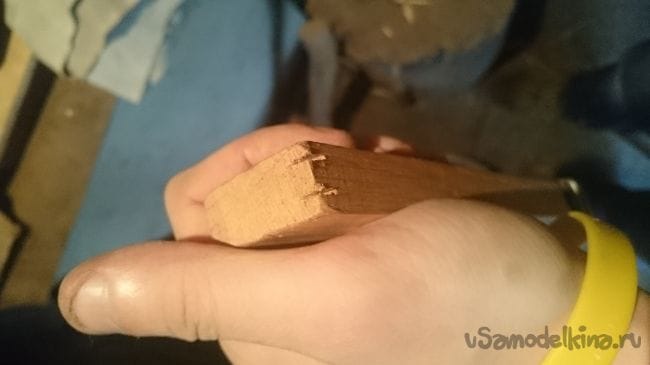

Взяв в руки ножовку по-металлу делаем два пропила в передней части ствола, там будет держаться резинка, достаточно просто продеть ее в эти пазы, а лишнее спрятать под тот же гвоздь, что держит курок в натяжке.

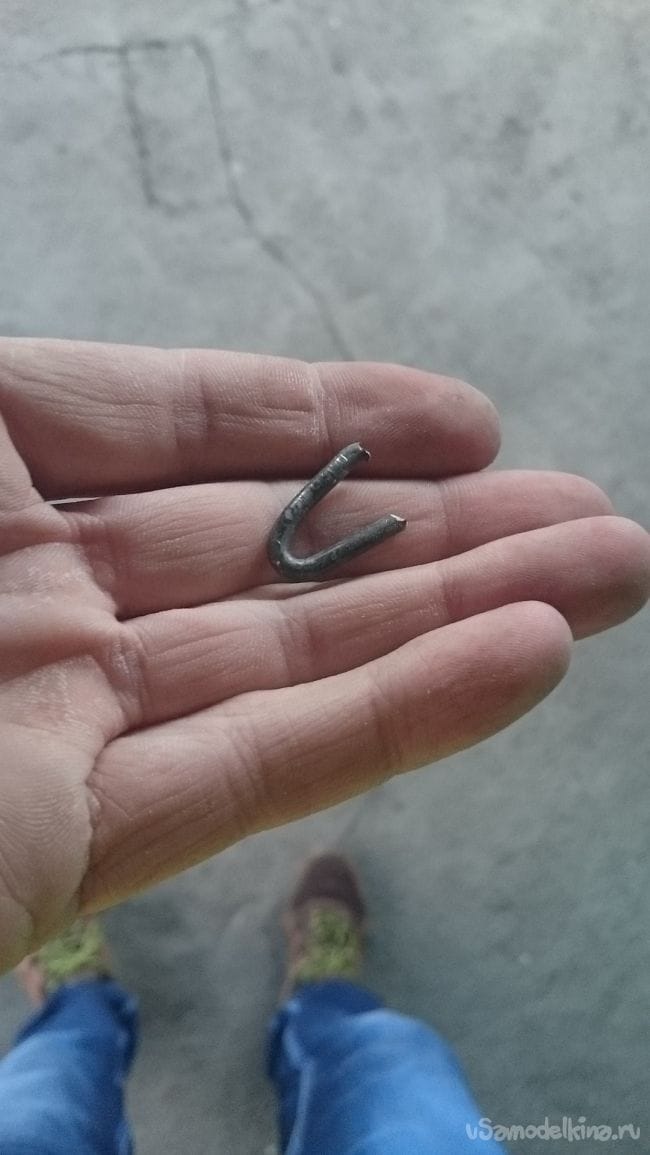

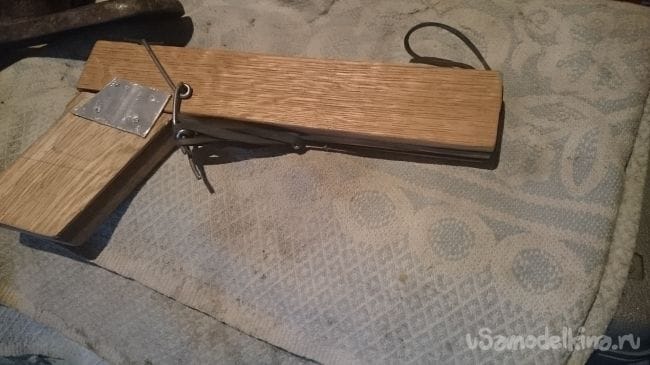

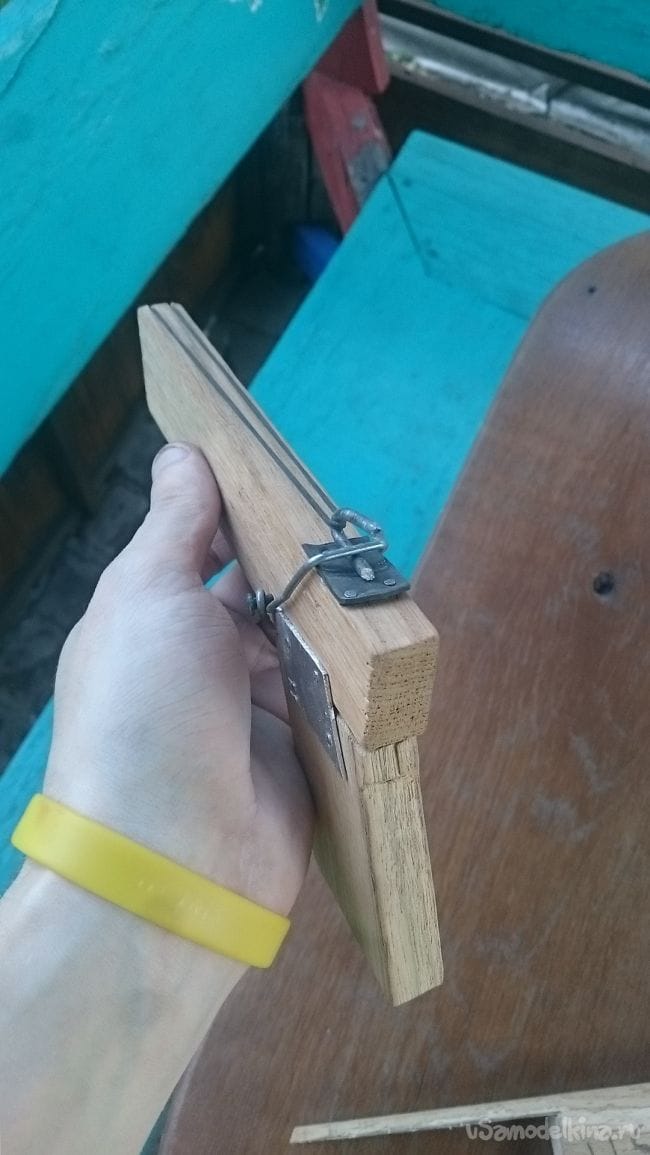

На этом наш самодельный пистолет готов, он полностью готов к работе и испытаниям, а при желании его можно покрасить. Стрелять из такого можно различными шпонками, будь то из гвоздя или же проволоки, а сам принцип его работы очень прост.


Всем спасибо и удачный самоделок и идей.
