Простая лазерная сигнализация для дачи или гаража

Привет всем .Из нескольких готовых блоков можно сделать простую сигнализацию для дачи или гаража. На реле 10 ампер сенсора можно нагрузить сирену, прожектор или другой отпугивающий прибор.

Что нам для этого надо:
1- готовый сенсор с датчиком ссылка на сенсор
2- блок питания лазерного диода ссылка на блок
3- сам лазерный диод ссылка
4- блок питания на 220 на 12 вольт 500 ма любой .

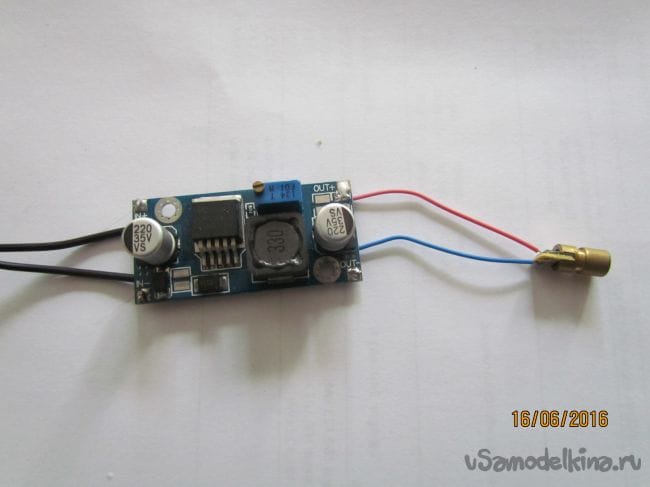

Лазер питается от напряжения 2,8 вольта, на блоке устанавливаем это значение.
Простая лазерная  сигнализация для  дачи или гаража

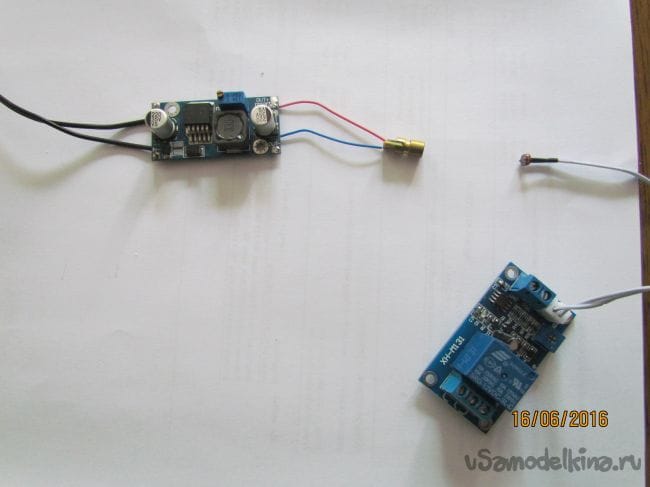

Блок сенсора подключаем к блоку питания и подключаем к блоку питания лазерного диода ,на котором уже выставлено напряжение 2.8В
Простая лазерная  сигнализация для  дачи или гаража
Простая лазерная  сигнализация для  дачи или гаража

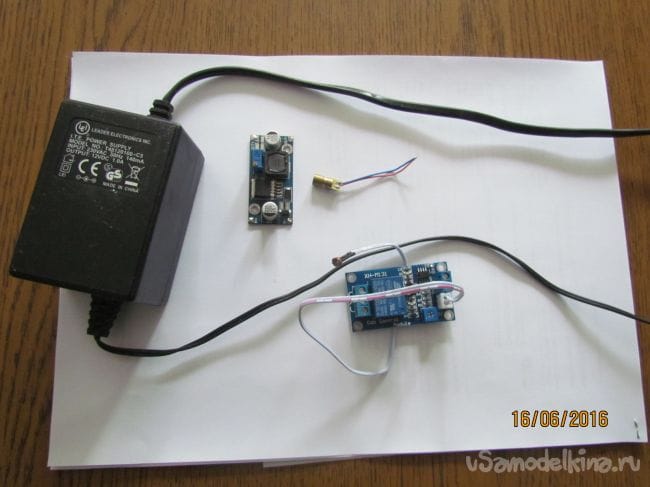

Лазер с блоком питания устанавливается на одной стенке гаража а приемник на другой стенке.

Когда лазер светит на светочувствительный элемент сенсора реле разомкнуто , как только луч прерывается срабатывает реле и включает охранную сирену. Чтобы реле сразу не выключалось после ухода грабителя. Необходимо установить реле задержки, которых в сети много.
Простая лазерная  сигнализация для  дачи или гаража

Лазер и светочувствительный элемент необходимо установить в отрезок трубы, чтобы посторонний свет не мешал. С помощью зеркал этим устройством на даче можно защитить все окна и двери, правда таких устройств надо установить в каждое помещение по одному. Зеркала устанавливаются по углам помещения и замыкают луч на датчик. Так же можно подключить к этому устройству старый мобильный телефон с симкой и он будет сообщать о проникновении смс.
Вопрос\тема автоматически публикуется в соц. сети сайта - следите и там за ответами:
Чтобы написать ответ необходимо войти на сайт через соц. сети (или зарегистрироваться):
Обычная регистрация
Информация
Посетители, находящиеся в группе Гости, не могут оставлять комментарии к данной публикации.
12 комментариев
  1. Иван_Похмельев
    А какой ресурс у этих лазеров?
    1. Кудеяр Автор
      Привет ! Если не перегреваются 5000 часов
      Правда ходит на протезах и устала раны штопать.
      1. Иван_Похмельев
        Стало быть, надо не забывать менять их раз в полгода. Не очень хорошо для сигнализации.
        1. Кудеяр Автор
          Практические устройства обычно работают с током от 20 до 40 мА выше порога и могут генерировать выходную мощность света от 1 до 10 мВт в непрерывном режиме и даже больше при пульсировании с низкопроизводительными циклами.

          Смотри на цену этого лазера - можно менять каждые полгода.!!
          Правда ходит на протезах и устала раны штопать.
  2. Иван_Похмельев
    Цитата: Кудеяр
    Смотри на цену этого лазера - можно менять каждые полгода.!!

    Только не забыть бы... Не проще ли сделать что-нибудь более надёжное, а не такую игрушку, требующую точной установки (не стоит забывать и о том, что стены многих, не всех, но многих, дачных сооружений имеют небольшие смещения во времени и от осадки фундамента, и от изменений влажности и температуры воздуха.)
    1. Кудеяр Автор
      Диоды есть разные ,в лазерных нивелирах они работают по 20 лет..и он же целый день охраняет ..только когда на даче никого нет. Да это игрушка -но полезная игрушка и дешевая.
      Правда ходит на протезах и устала раны штопать.
      1. Иван_Похмельев
        В нивелирах не такие лазеры и работают они не круглосуточно.
        1. Кудеяр Автор
          Лазеры есть дорогие ,которые не горят ..можешь взять зеленую лазерную указку -то же самое
          Правда ходит на протезах и устала раны штопать.
  3. na1730
    Желаю купить эту штучку. Лень собирать... Кто?
  4. Pronin
    Делал пенсионеру на дачу... На лазерной указке с импульсной запиткой от батарейки. Потребление небольшое и не перегревается. Приемник с усилителем по серьезному (с передачей на пост охраны в доме). И там была сложность в наводке луча (растояние ~20м). Непомню на каком спектре было сделано (ИК? фильтр)
  5. sedoi1
    Собирал нечто похожее ещё на заре лазерных указок. Для увеличения срока службы лазера нужно модулировать его со скважностью примерно 10 и синхронизировать импульсы с приёмником.
  6. Кудеяр Автор
    Цитата: sedoi1
    Собирал нечто похожее ещё на заре лазерных указок. Для увеличения срока службы лазера нужно модулировать его со скважностью примерно 10 и синхронизировать импульсы с приёмником.

    Мигающий лазер тоже будет работать ..не проблема.
    Правда ходит на протезах и устала раны штопать.
