Автономное освещение

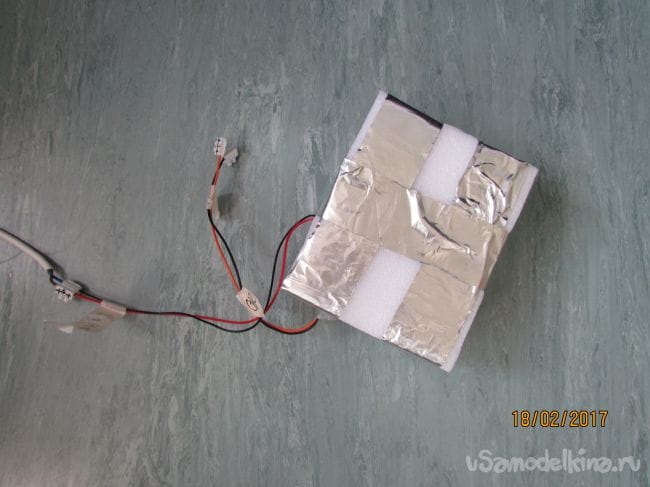

Доброго дня всем.10 панелей по 6 вольт 200 ма спаяны параллельно на выходе имеем 6 -7 вольт 2000 ма
Автономное  освещение
.

Светильники самодельные ,они состоят из 15 светодиодов спаянных параллельно .Эти светодиоды 8 мм при их сильной яркости потребляют всего 20 ма .значит 15 светодиодов будут потреблять всего 300 ма Мощность одного светильника 1 ватт .Резистор один на два светильника .он керамический 10 ом 5 ватт.
Автономное  освещение

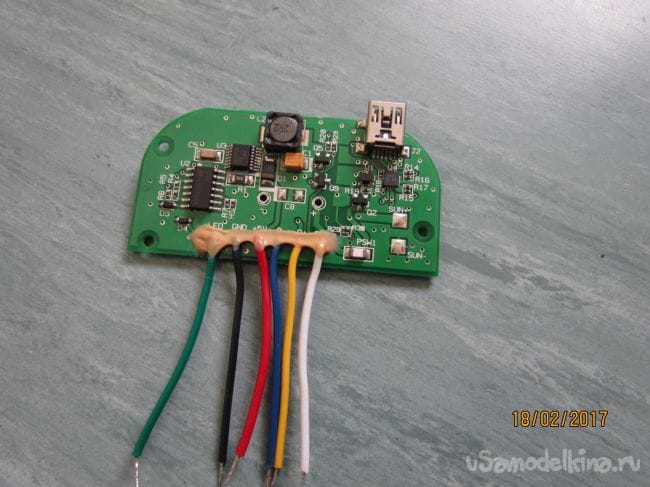

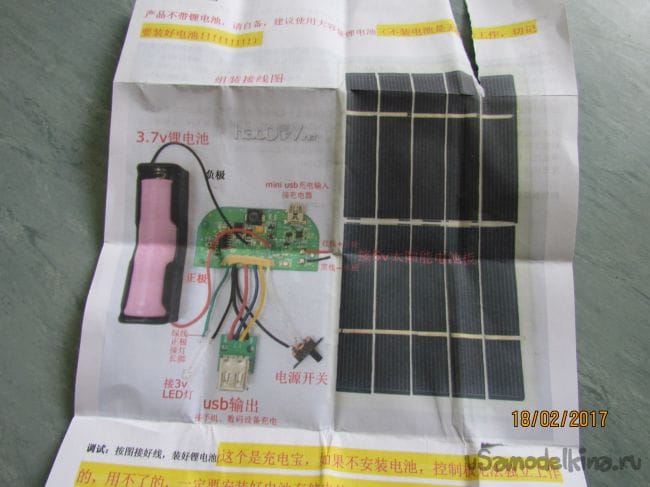

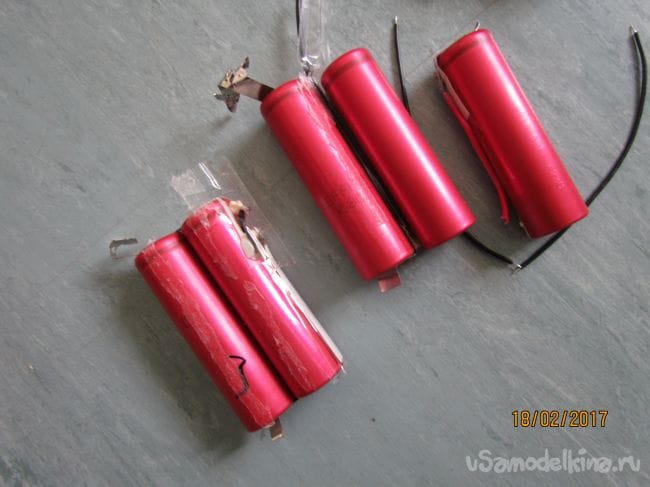

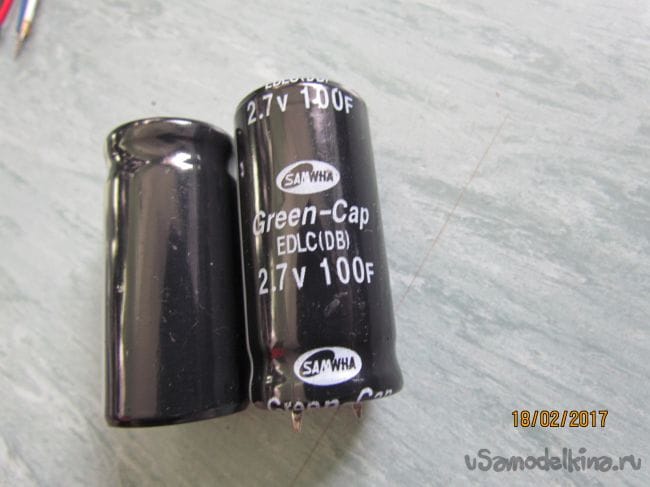

.Светильника два . В коробке находится блок зарядки на вход его подается напряжение от солнечной панели он заряжает 6 литиевых батареек общей емкостью 15000 ма и 2 суперконденсатора 2,7 вольта 100 фарад которые соединены последовательно и подключены к литиевым которые все 6 спаяны параллельно.
Автономное  освещение

Автономное  освещение
Автономное  освещение
Автономное  освещение


. Лампочки подключаются напрямую к батарейкам через выключатель. На плате зарядки имеется светодиодная индикация полной зарядки. Этой конструкции вполне хватит чтобы осветить гараж на даче,помещение с животными . При полной зарядке энергии хватит на 25 часов непрерывной работы . Зарядка идет даже в пасмурную погоду . К блоку зарядки можно припаять выход USB для зарядки мобильного телефона. Удобно эту конструкцию брать в поход ,чтобы освещать палатку и заряжать телефон. Конденсаторы 2.7 вольта 100 фарад нельзя паять предварительно не разрядив их обычной галогенкой на 12 вольт 35 ватт .

Автономное  освещение
Автономное  освещение
Вопрос\тема автоматически публикуется в соц. сети сайта - следите и там за ответами:
Чтобы написать ответ необходимо войти на сайт через соц. сети (или зарегистрироваться):
Обычная регистрация
Информация
Посетители, находящиеся в группе Гости, не могут оставлять комментарии к данной публикации.
1 комментарий
  1. Кудеяр Автор
    Это уже работает в Подмосковье - Адрес -Московская область г Серебрянные пруды.Установил 24 февраля 2017 года ..
    Правда ходит на протезах и устала раны штопать.
