Как сделать самодельный мини компрессор своими руками!

Всем привет! Сегодня я покажу как сделать очень простой мини компрессор своими руками! Компрессор хоть и маленький но при правильной сборке довольно мощный.
Как сделать самодельный мини компрессор своими руками!

И так для него нам понадобится:
-воздушный шарик
-моторчик от 1 до 12 В
-скрепка
-большая крышка от бутылки
-маленькая крышка от бутылки
-дощечка или картонка

Из инструментов нам понадобится
-термоклей
-шило
-шуроповёрт
-ножницы

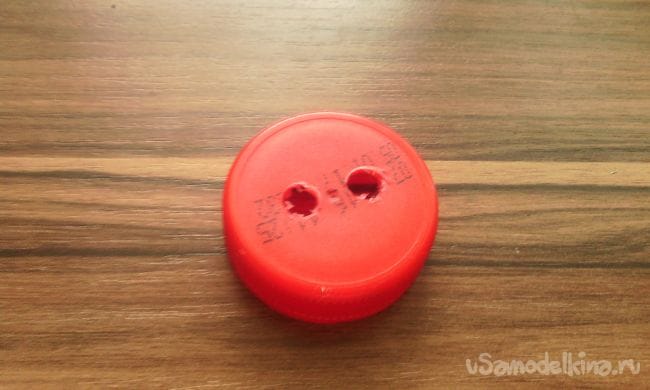

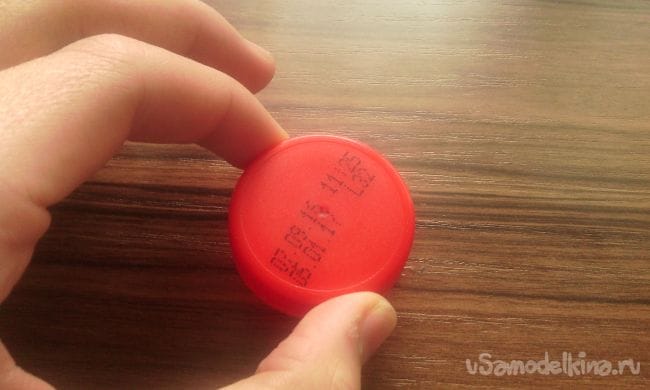

И так для начала нужно в большой крышке сделать 2 отверстия шуроповёртом или дрелью:
Как сделать самодельный мини компрессор своими руками!
Как сделать самодельный мини компрессор своими руками!

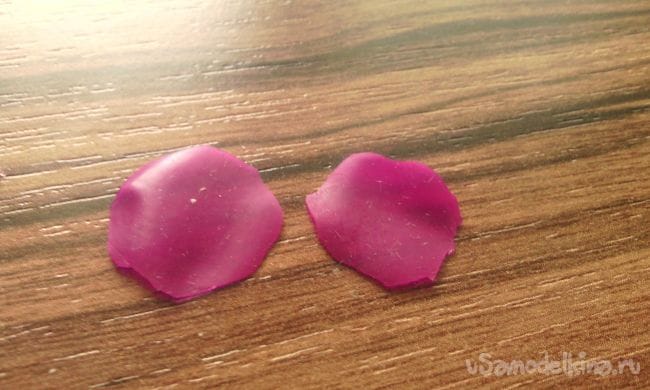

Затем нужно вырезать из шарика два небольших кусочка чуть больше отверстий в крышке:
Как сделать самодельный мини компрессор своими руками!

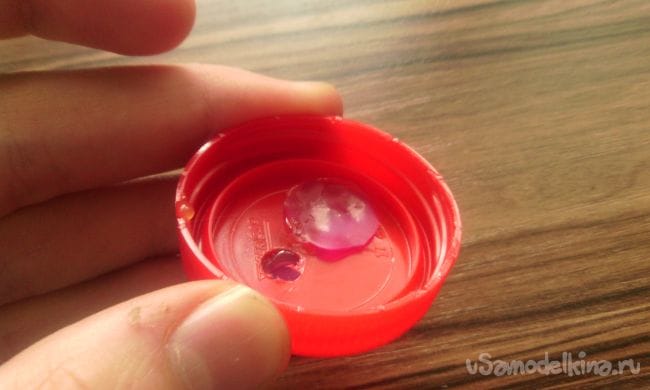

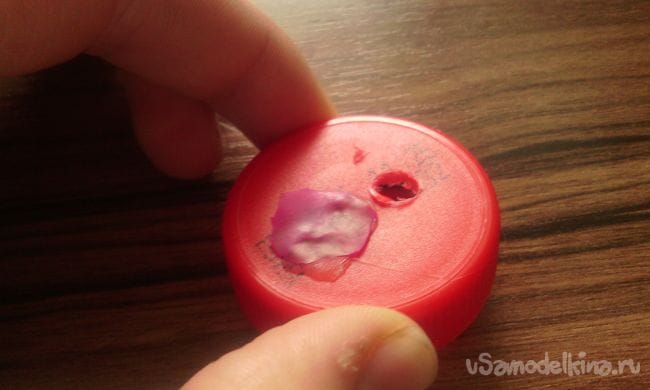

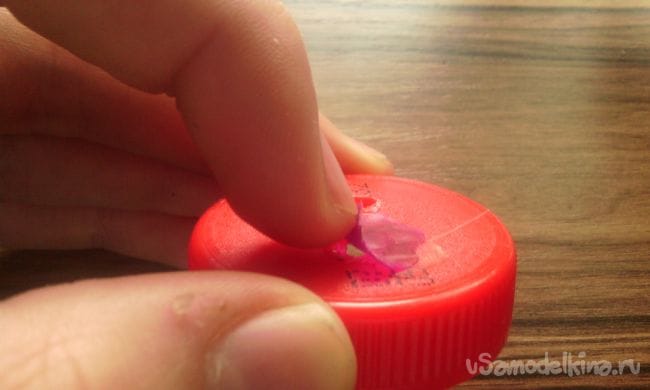

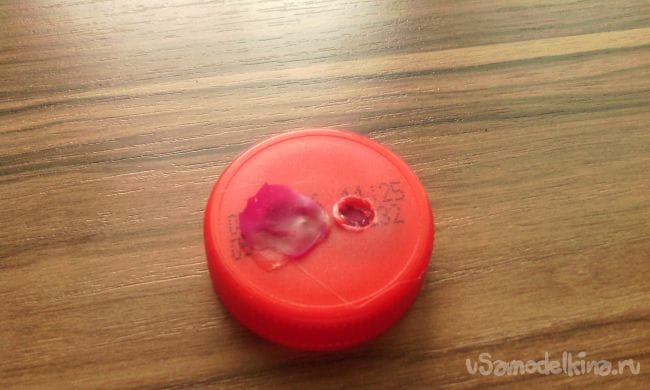

Приклеиваем один кусочек с верху таким образом чтобы он не закрывал часть дырки:
Как сделать самодельный мини компрессор своими руками!
Как сделать самодельный мини компрессор своими руками!

И также с обратной стороны:
Как сделать самодельный мини компрессор своими руками!

Это будет наш обратный клапан:
Как сделать самодельный мини компрессор своими руками!

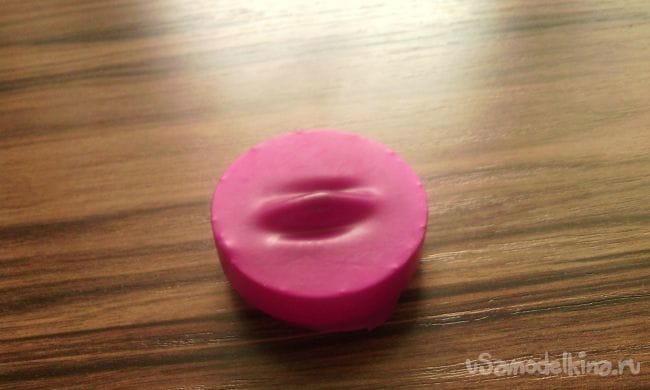

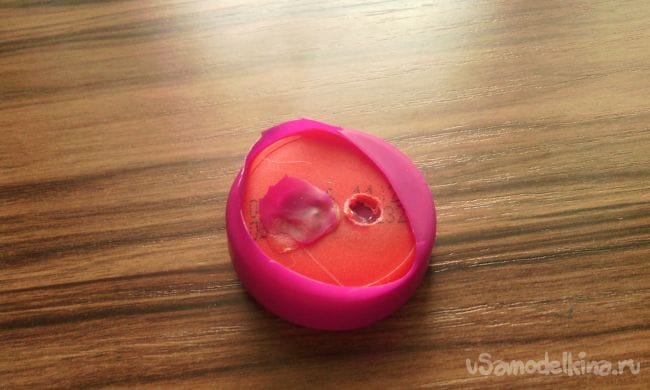

Теперь нужно натянуть воздушный шарик на наш обратный клапан с постой стороны, и крепко зафиксировать клеем или изолентой:
Как сделать самодельный мини компрессор своими руками!
Как сделать самодельный мини компрессор своими руками!

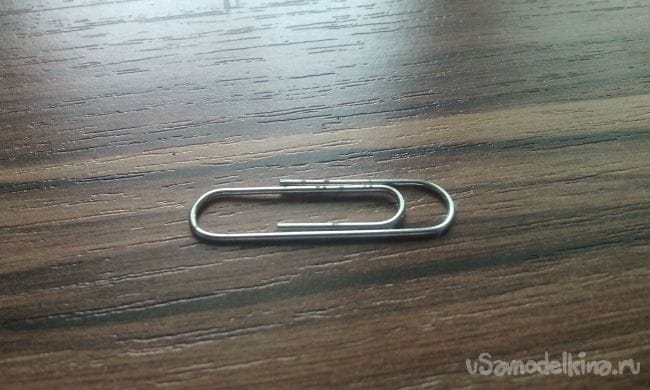

Берём скрепку и разгибаем её:
Как сделать самодельный мини компрессор своими руками!

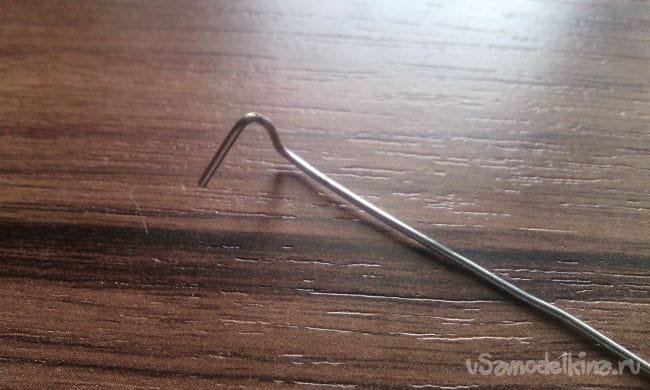

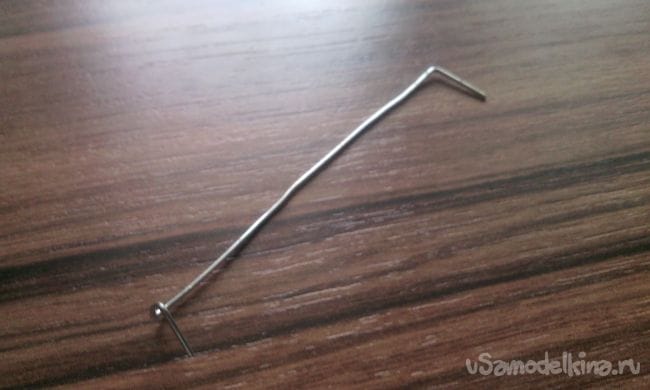

Затем нужно её согнуть так как показано на фото, это будет подобие "коленвала":
Как сделать самодельный мини компрессор своими руками!
Как сделать самодельный мини компрессор своими руками!

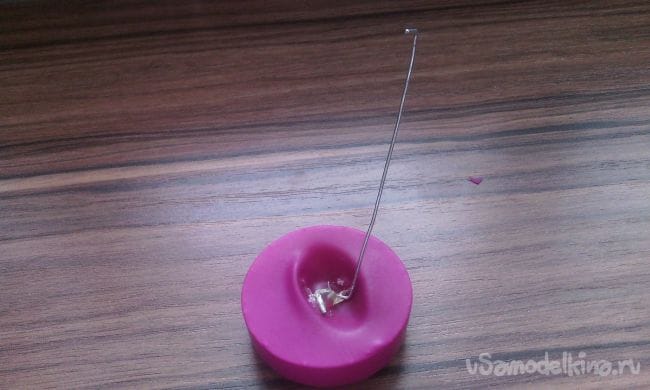

И приклеить к нашей конструкции:
Как сделать самодельный мини компрессор своими руками!

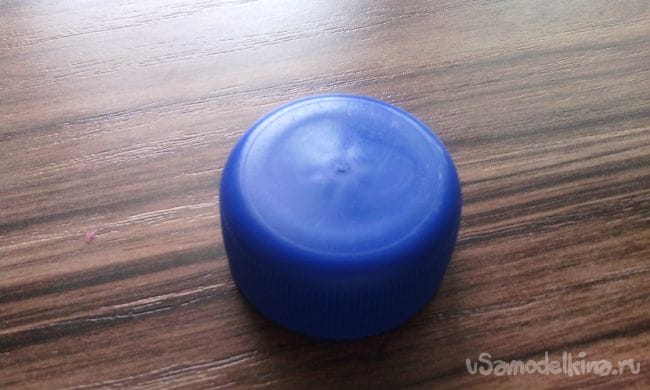

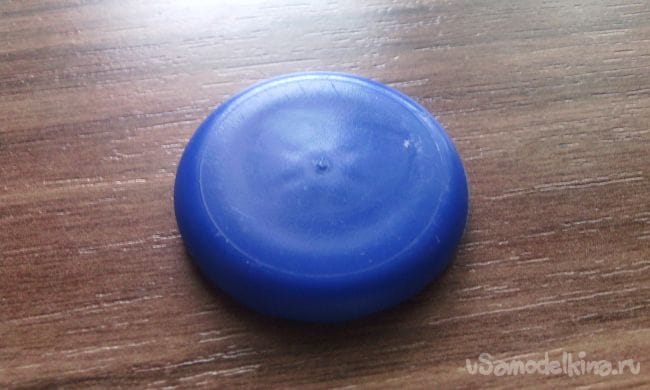

Теперь нужно взять маленькую крышку и с помощью ножа аккуратно отрезать верхнюю часть:
Как сделать самодельный мини компрессор своими руками!
Как сделать самодельный мини компрессор своими руками!

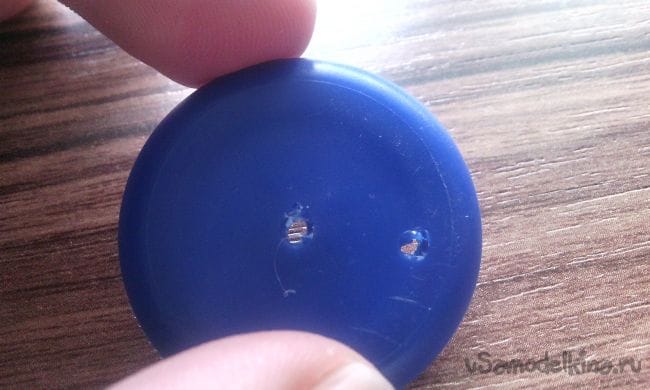

И с помощью нагретого шила или паяльника проделать в ней два отверстия одно для оси двигателя, а другое для закрепления нашего "коленвала"
Как сделать самодельный мини компрессор своими руками!

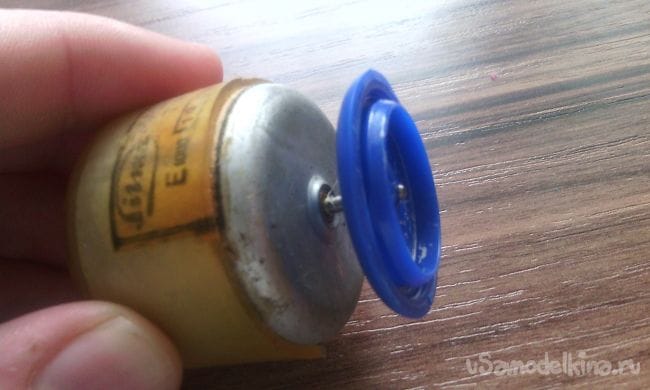

Приклеиваем её к оси двигателя:
Как сделать самодельный мини компрессор своими руками!

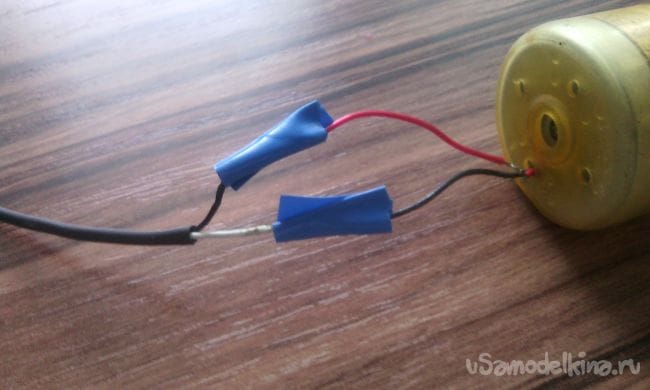

Затем к двигателю припаиваем провода от блока питания и изолируем:
Как сделать самодельный мини компрессор своими руками!

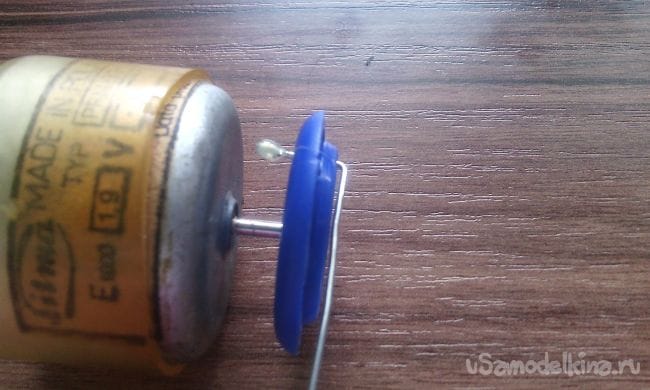

Вставляем "коленвал" и на конец капаем капельку термоклея для того чтобы он не слетал, но клей не должен мешать вращению:
Как сделать самодельный мини компрессор своими руками!

Приклеиваем конструкцию на кусочек дерева или картонку, таким образом чтобы мотор спокойно мог вращать "колен вал"
Как сделать самодельный мини компрессор своими руками!

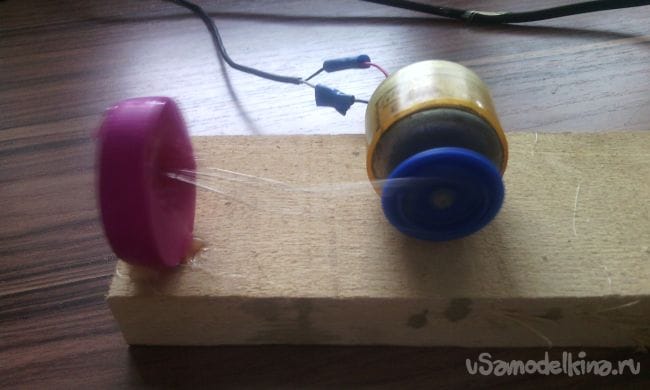

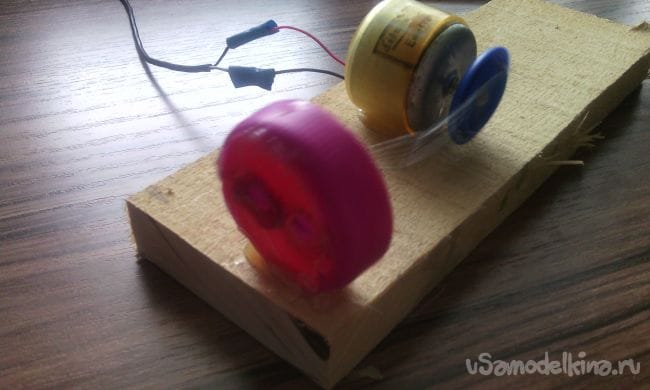

Ну вот и всё наш мини компрессор готов! Такой компрессор неплохо качает воздух нужно только правильно собрать его. Воздух выходит из одного отверстия обратного клапана.
Как сделать самодельный мини компрессор своими руками!
Как сделать самодельный мини компрессор своими руками!

Всем спасибо за внимание!скачать dle 11.1смотреть фильмы бесплатно
Чтобы написать комментарий необходимо войти на сайт через соц. сети (или зарегистрироваться):
Обычная регистрация
1 комментарий
  1. Валерий
    это будет подобие "колена вала"
    другое для закрепления нашего "колена вала"

    Простите, но это не "колено вал", и даже не коленвал (коленчатый вал), а шатун... Роль коленвала здесь выполняет вал двигателя с пробочной пластмасской...

    А по модельке компрессора .... Вполне качать будет.... Только вот,... А откуда и куда?? )))) Уже штуцерок надо бы приклеить какой-нибудь... Шланжик от капельницы то-же одеть... Было-бы более наглядно...
