Контактная сварка из трансформатора от микроволновки

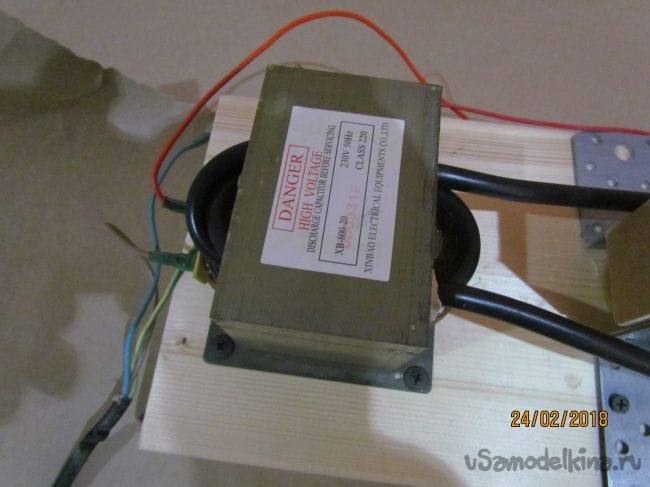

Привет всем. Для сварки литиевых батареек нужна контактная сварка. Завалялась старая микроволновка на 800 ватт этот транс и буду использовать. Первичная обмотка снизу, я удалил вторичную она сверху. Я спилил её болгаркой предварительно вставив нож между обмотками чтобы не поранить первичную. Для новой обмотки я приобрёл 1 метр кабеля 25 мм, больше уже не влезет. Намотать надо два витка.

Для основания и рычага сварки я взял два деревянных бруска.

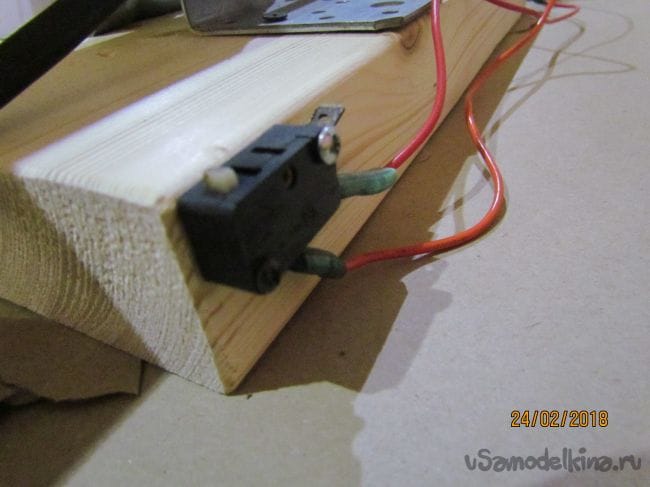

Для сварки необходимо выключателем замкнуть первичную обмотку на несколько секунд.

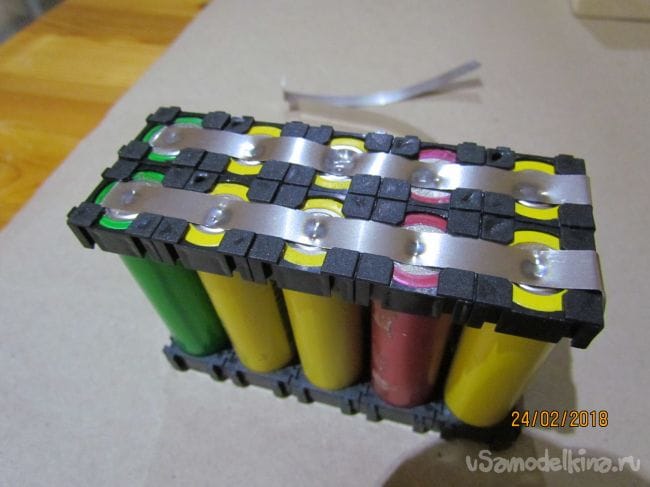

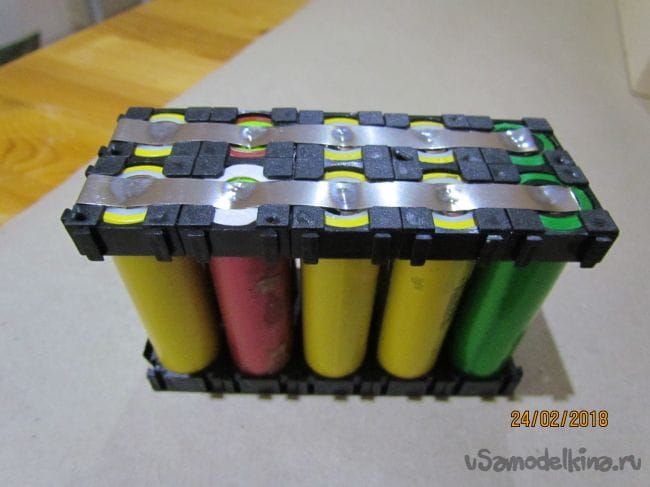

Для блока их 10 батареек необходимо купить пластиковый крепёж из него можно собрать любое количество банок.

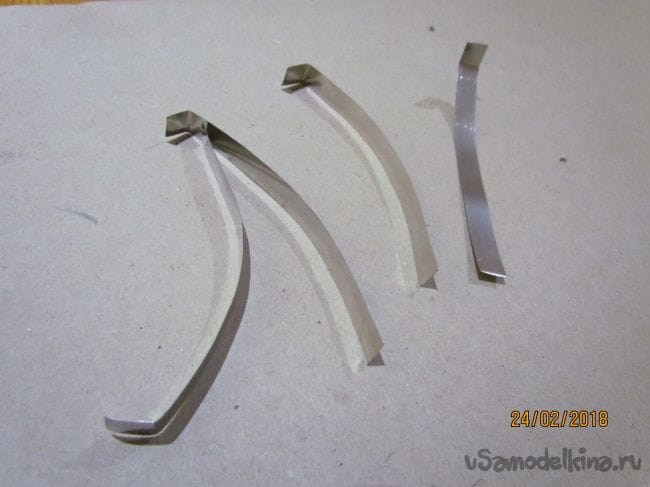

Сваривать батарейки необходимо специальной лентой

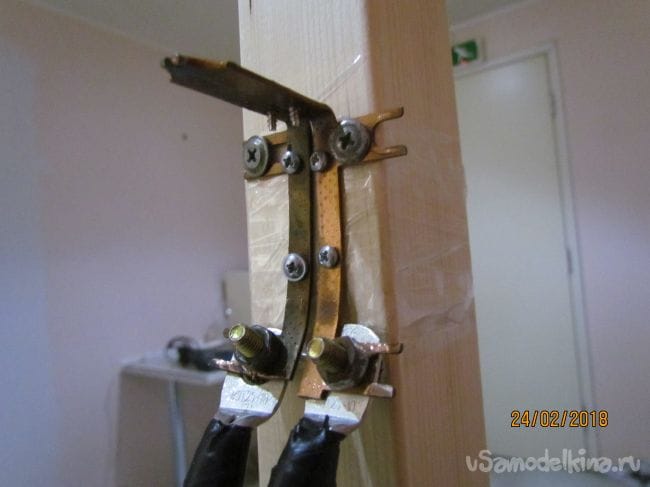

Контакты сварки я сделал из медных шин для сборки электроавтоматов

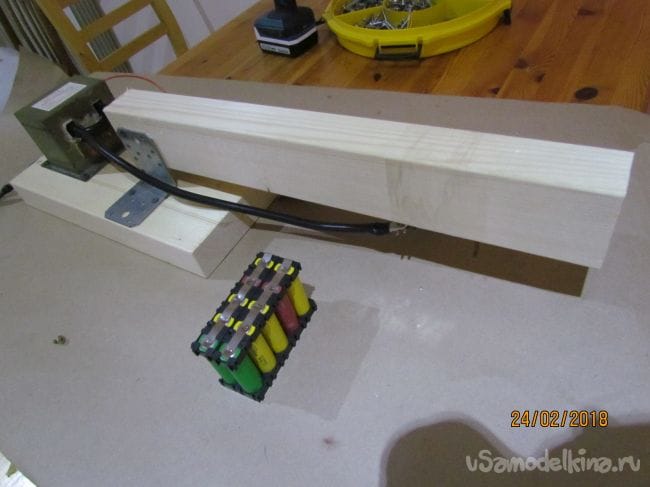

Готовая сборка выглядит так .

Всех благодарю за внимание .
Вопрос\тема автоматически публикуется в соц. сети сайта - следите и там за ответами:

Подставка под стакан или кружку

Антенна (комнатная) для приема цифрового телевидения через цифровой усилитель до 50 км

Добавить комментарий

    • smilesmilesxaxaokdontknowyahoonea
      bossscratchfoolyesyes-yesaggressivesecret
      sorrydancedance2dance3pardonhelpdrinks
      stopfriendsgoodgoodgoodwhistleswoontongue
      smokeclappingcraydeclarederisivedon-t_mentiondownload
      heatirefullaugh1mdameetingmoskingnegative
      not_ipopcornpunishreadscarescaressearch
      tauntthank_youthisto_clueumnikacuteagree
      badbeeeblack_eyeblum3blushboastboredom
      censoredpleasantrysecret2threatenvictoryyusun_bespectacled
      shokrespektlolprevedwelcomekrutoyya_za
      ya_dobryihelperne_huliganne_othodifludbanclose
16 комментариев
  1. Кудеяр Автор
    Странно ведут себя модераторы ! Моя авторский труд 6000 просмотров за сутки и засунули неизвестно куда! Стыдно должно быть ..граждане!
    Правда ходит на протезах и устала раны штопать.
    1. Dmitrij
      оформляйте как положено
      "Марти! Думать нужно в четырех измерениях..."
  2. Валерий
    Моя авторский труд

    ..А где и как это видно?...
    Где видно, что он авторский, и, тем-более, где видно, что он ВАШ авторский???
    ...Этак и я сейчас могу сказать, что делал это изделие именно я! ))))))). smiles
    Але нови ностра алис!
  3. Кудеяр Автор
    Цитата: Валерий
    Моя авторский труд

    ..А где и как это видно?...
    Где видно, что он авторский, и, тем-более, где видно, что он ВАШ авторский???
    ...Этак и я сейчас могу сказать, что делал это изделие именно я! ))))))). smiles

    Фото других работ посмотри и отдай на экспертизу.
    Правда ходит на протезах и устала раны штопать.
    1. Валерий
      Например?? Конкретнее можно?
      Але нови ностра алис!
    2. Dmitrij
      тут не Польша, халявы нету
      "Марти! Думать нужно в четырех измерениях..."
  4. Кудеяр Автор
    Цитата: Валерий
    Например?? Конкретнее можно?

    На фото есть моя цифровая подпись на 44 пикселе
    Правда ходит на протезах и устала раны штопать.
  5. Кудеяр Автор
    Цитата: Dmitrij
    тут не Польша, халявы нету
    |Через года два в космос можно будет слетать на обычной сковородке..
    Правда ходит на протезах и устала раны штопать.
  6. Korolev
    Комменты конечно интересные, но у меня вопрос по теме. Просмотрел несколько подобных конструкций, у многих выключатель - хиленький микрик вблизи от сварочных наконечников. Почему не нормальный выключатель на вводе 220V? И ещё, кто дизлайкает мои лайки за дельные комменты?
    1. Иван_Похмельев
      Не знаю, как в других конструкциях, но здесь коммутируется первичка, а микрик не совсем хилый, скорее всего, тоже от микроволновки.
      кто дизлайкает мои лайки
      Наведите курсор на цифру и увидите всех.
      1. Korolev
        Спасибо за ответ, но, видимо, я невнятно задал вопрос. Понимаю, что коммутируется первичка, и на микрухе 220V, вопрос в месте расположения. А под хилостью я имел ввиду механическую прочность. Не для наружного размещения они, легко повредить, а там 220!
        И, кстати, кто такой Гость?
        1. Иван_Похмельев
          Конечно, микрик неправильно установлен в плане безопасности.
          Гость - незарегистрированный посетитель сайта.
      2. Korolev
        Подобное размещение микрика встречается часто, видел даже автомат защиты там где надо и последовательно с ним микрик у рабочей зоны. Хотелось бы понять причину. А насчёт предвзятости Гостя, может я и ошибаюсь.
  7. Иван_Похмельев
    Цитата: Korolev
    Хотелось бы понять причину.
    Удобно: прижал электроды - нажал кнопку. Но правильно поставить таймер на время подачи напряжения и запускать его от кнопки.
    1. Korolev
      Опять не понял. Опустил (прижал электроды) - поднял (разомкнул вторичку), кнопка зачем? А с таймером - согласен!
    2. Korolev
      С таймером-то понятно, а я себе такую приблуду сварганил: сетевой шнур с вилкой - педаль с концевиком - розетка, и, как учили, "пятьсот один, пятьсот два, пятьсот три, КОЛЬЦО", иногда выручает, когда двух рук не хватает.
