Быстрый ремонт зарядного устройства

Привет всем. Если у вас сгорело зарядное устройство для лития и никелькамдиевых батареек я расскажу как быстро его починить. Вообще то чинить импульсный блок питания затратно . Я буду делать свой.

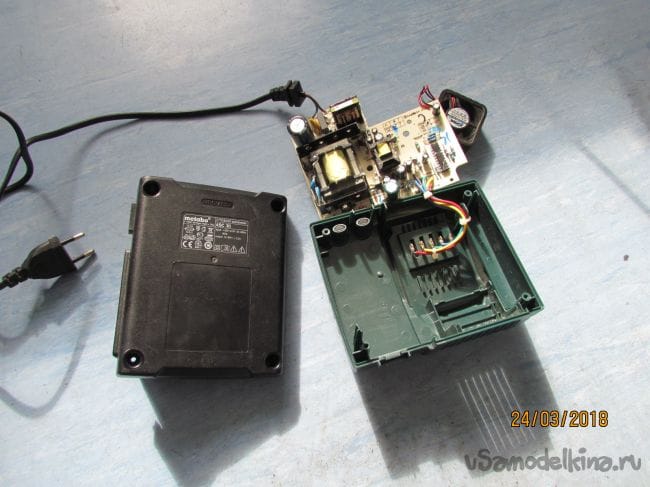

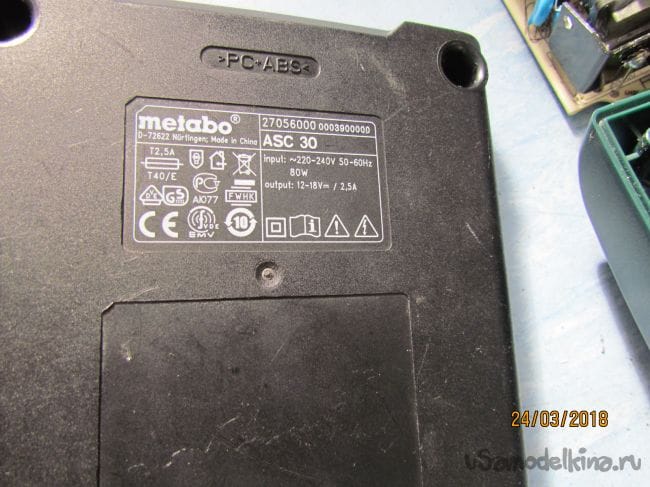

Само устройство .

От зарядки отрезаем шнур питания и клемник для батареек . Плату в ящик.

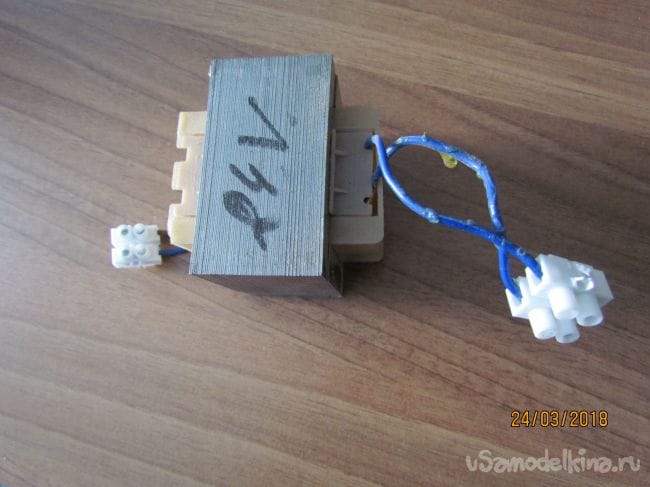

Берём подходящий трансформатор на 15-25 вольт.

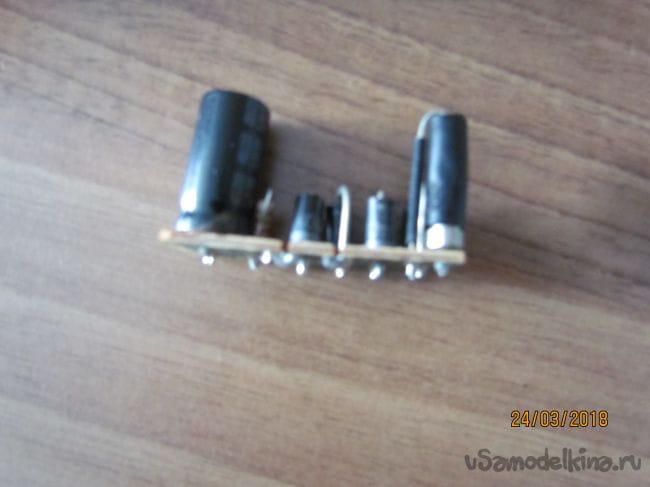

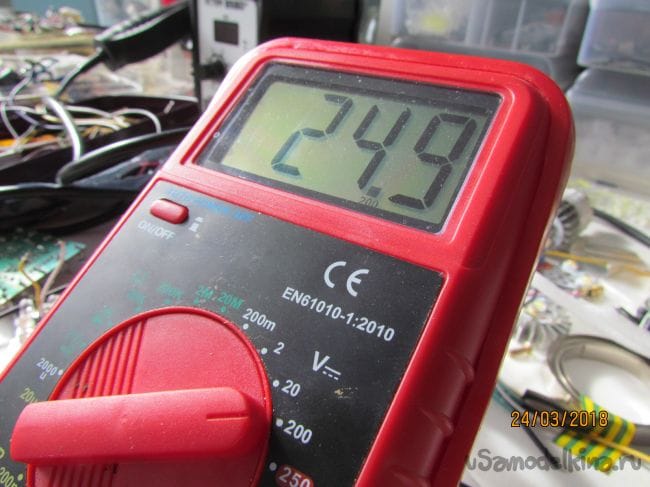

Выпрямительный блок готовый припаиваем его на выход транса.Проверяем .

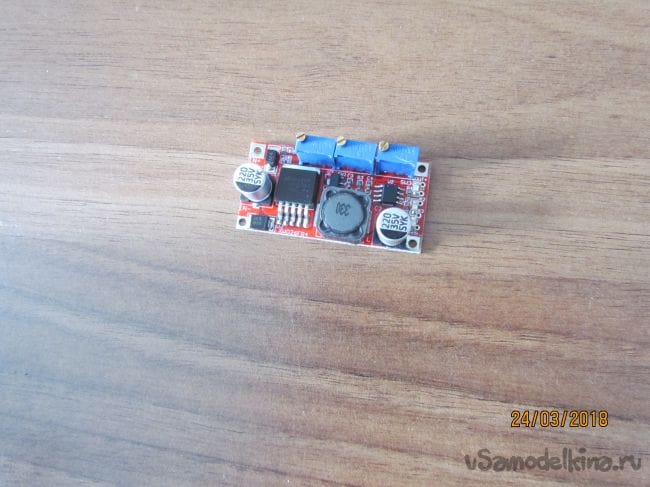

Для регулировки заряда я применил готовый блок он до 3 ампер.Брал здесь Первый потенциометр от входа настраивает напряжение ,два вторых можно накрутить до упора.

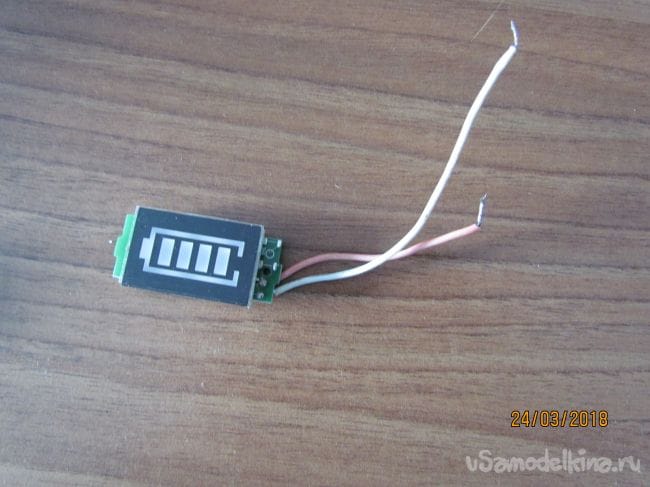

Индикатор заряда тоже готовый они есть на 6 вольт ,12,6 вольт, 14,4 вольт и 18 вольт. В моём случае индикатор 12,6 вольта Брал здесь

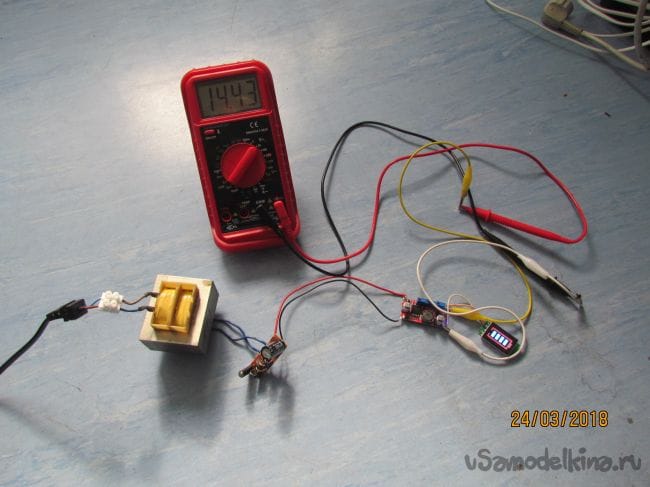

Собрал я зарядку за 20 минут. Проверяем .

Всё работает. Устанавливаем напряжение 12.90 под нагрузкой. Теперь всю конструкцию надо аккуратно собрать в родную коробку. Всех благодарю за внимание.
