Активная стерео колонка своими руками



Материалы:
Динамики 2 шт. (я взял два овальных 3 гдш 8 Ω)
Усилитель (у меня KIT набор на микросхеме К174УН20)
Элемент питания:аккумулятор,батарейка,блок питания.
Корпус: любой (я взял картонную коробку)
Выключатель
(не обязательно) Сеточка для динамиков:металлическая,тканевая (у меня трикотажная сетка)
Кабель для подачи сигнала (можно сделать аудио разъём)
Проволока или болты или просто клей-чтобы закрепить динамики

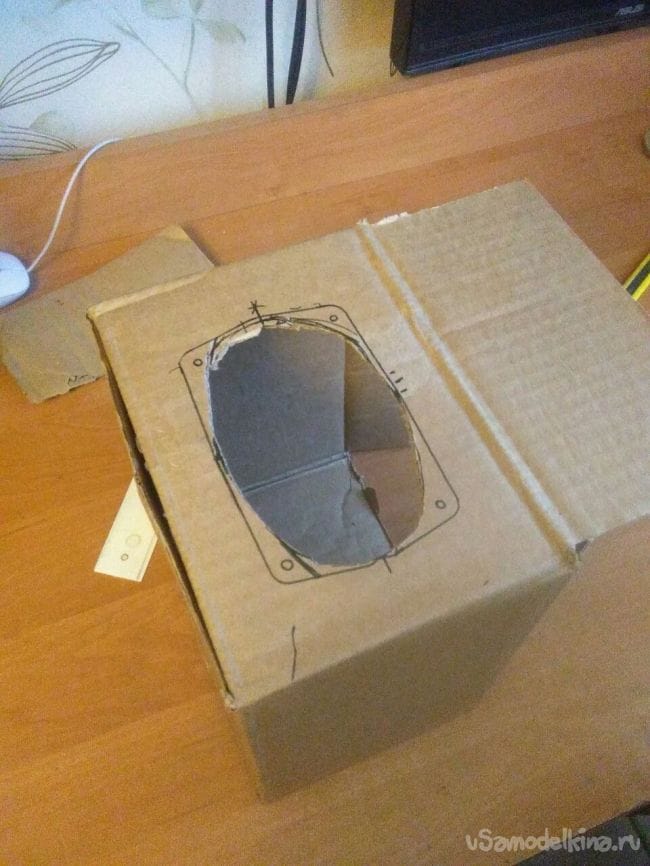

Подготовим корпус:сделаем отверстия для динамиков,выключателя.аудио кабеля/разъёма

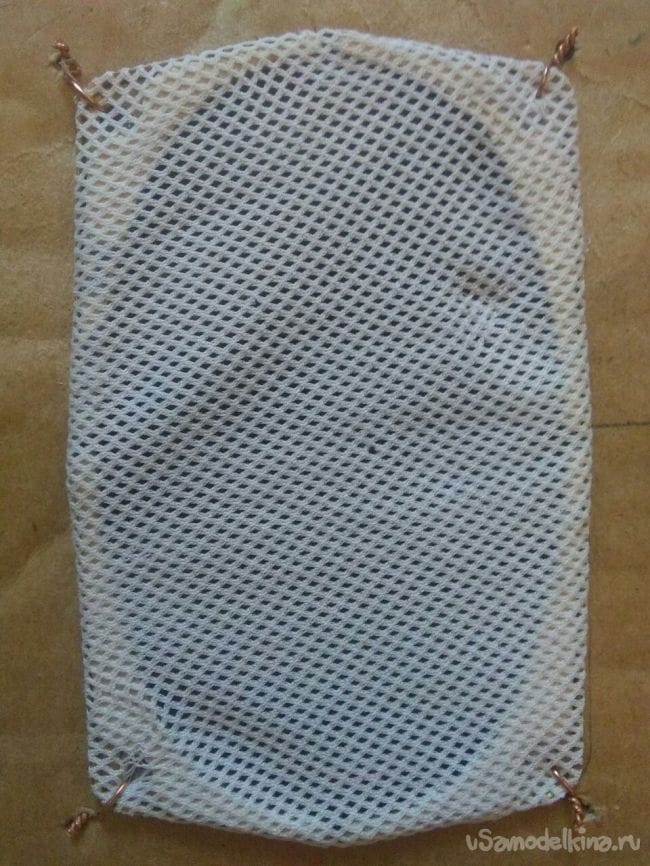

Потом примеряем на место динамики.Если они нормально подходят,то припаиваем к ним проводки (подлиннее,чтобы легко дотягивались до усилителя) и приклеиваем к ним сеточку.

УСИЛИТЕЛЬ

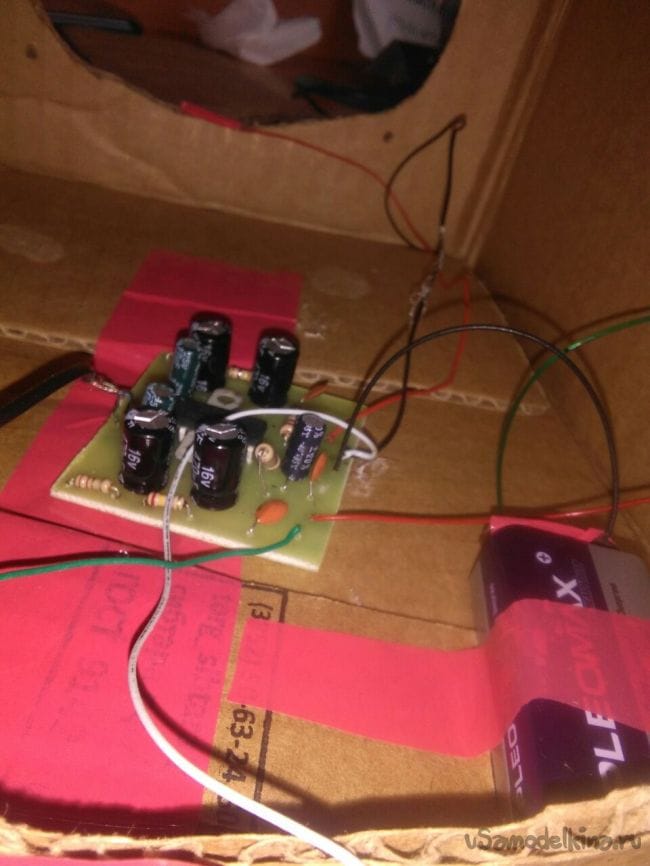

Устанавливаем усилитель и батарейку/аккумулятор/гнездо питания (НЕ ЗАКРЕПЛЯЙТЕ СКОТЧЕМ! МНЕ ПРИШЛОСЬ ЕЁ ПОТОМ ОТКРЫТЬ И СДЕЛАТЬ КЛЕЕМ,Т. К. ТАМ НА СКОТЧЕ ВСЁ БЫСТРО ОТКЛЕИЛОСЬ)




Если у вас батарея,то не забудьте перед сборкой корпуса подключить её (ЧЕРЕЗ ВЫКЛЮЧАТЕЛЬ!)


Сборка корпуса

После того как закрепили усилитель и ВЫКЛЮЧАТЕЛЬ закрепляем оба динамика (фото одного динамика)

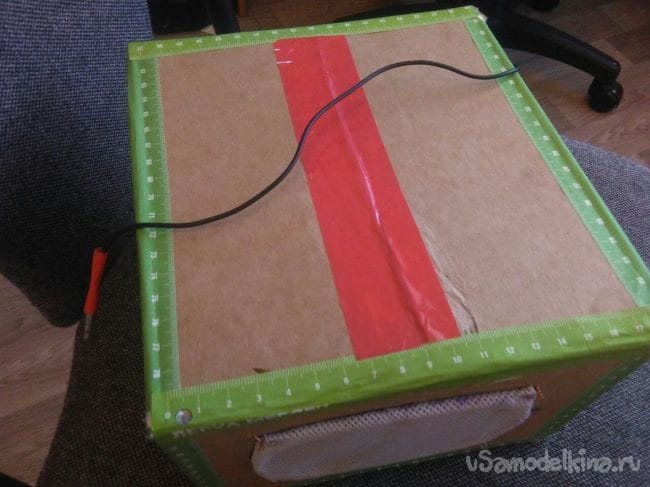

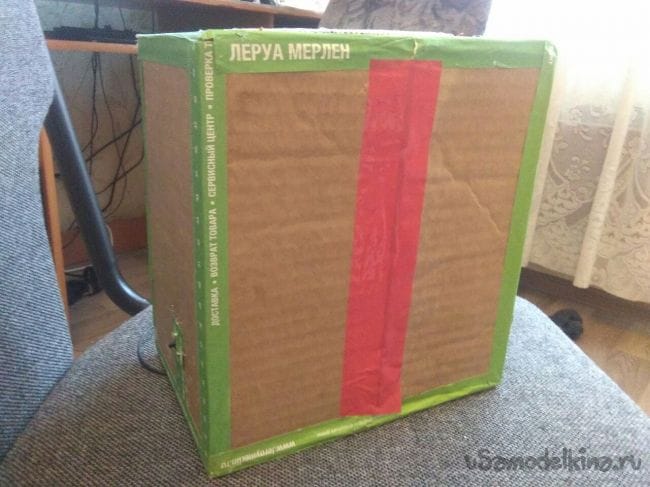

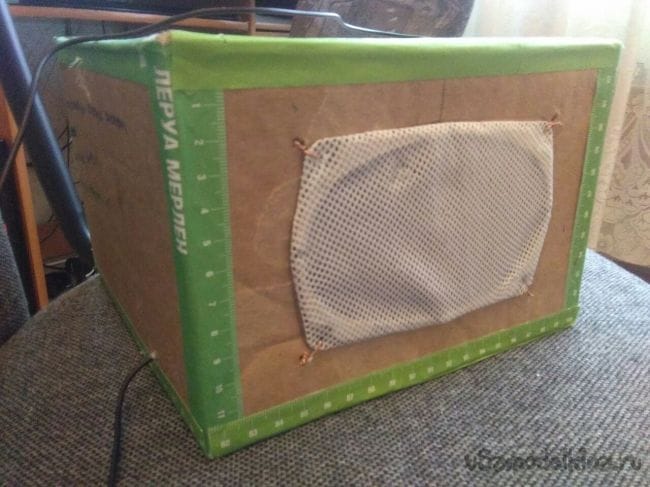

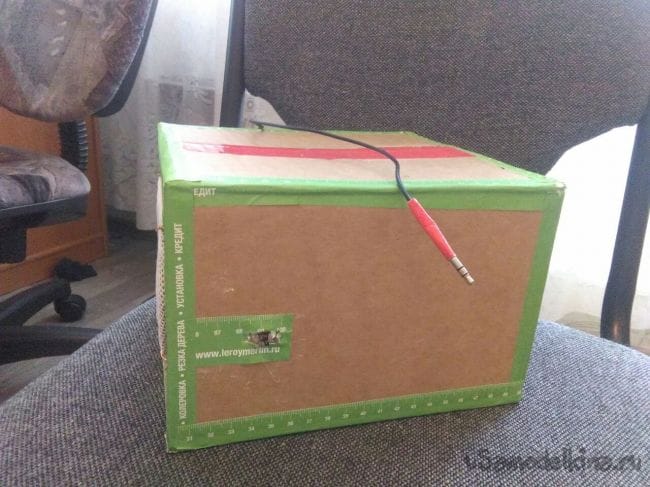

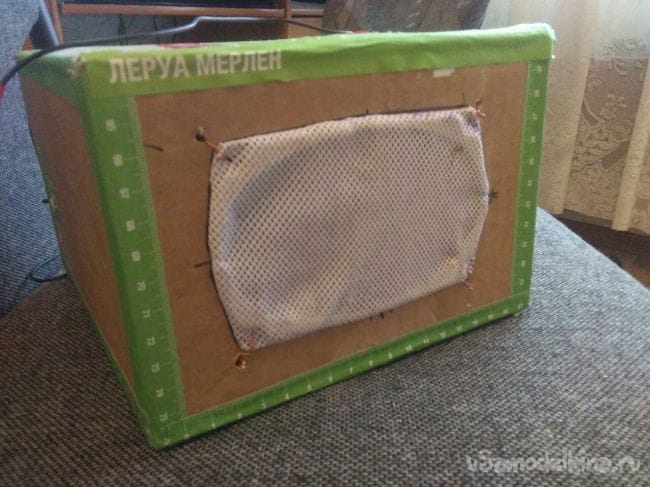

И собираем корпус (Я ещё его задекорировал наклеив по углам бумажные метры из Леруа Мерлен) )









Работоспособность колонки вы можете посмотреть в ролике:



Всем пока,желаю вам удачных самоделок!)))
