Подъемник для гипсокартона из профильных труб


Всем здравствуйте! Если Вы сталкивались с такой проблемой - как монтаж гипсокартонных листов на потолок, а так как данная процедура весьма затруднительна не имея помощника, то Вас, возможно, заинтересует данная тема. Вот и мне пришлось решать такую проблему. Решение совсем простое - самодельный подъемник гипсокартонных листов. Данный подъемник прост в изготовлении, легко разбирается для транспортировки, вес менее 20 кг. Эту самоделку может изготовить практически любой желающий при наличии минимума инструмента и доступного материала.



Для изготовления потребуется:
Сварочный аппарат
Болгарка
Дрель или шуруповерт
Сверла
Ключи
Ручной инструмент
Наждачная бумага
Краска, кисточка
Профильная труба (20*20, 20*40, 25*50)
Привод стеклоподъемника ВАЗ “классика”
Болты и гайки - М10 и М6
Мебельные колесики
Проволока сталистая 4 мм
Кусок трубы полдюйма и стальной стержень по внутреннему диаметру трубы
Железо листовое 2 мм

На первоначальном этапе возник вопрос из чего сделать подъемный механизм. В интернете нашлось множество вариантов с различными лебедками, храповыми механизмами и т.д. но все они громоздкие и сложные в исполнении или дорогие.


Совершенно случайно, под рукой оказался механизм от ручного стеклоподъемника отечественного автомобиля ВАЗ “классика”. Данный механизм компактный, недорогой и самое главное имеет автоматическую блокировку, а именно, если не вращать ручку редуктора, то вал с тросиком остается заблокированным, а при вращении в любую сторону блокировка отключается - это как раз то, что надо. Но небольшая переделка все же потребовалась. Суть переделки заключается в том, что стандартные болты крепления очень короткие и ненадежные.


Для переделки потребовалось высверлить два крепления и установить болтики диаметром 6 мм нужной длины и зафиксировать гайками для сохранения целостности корпуса механизма.

Далее вырезал из листового железа пластину для монтажа подъемного механизма. Размеры пластины примерно 11на 8 см и толщиной не менее 2 мм.

Просверлил два отверстия под крепление и соединил пластину с редуктором при помощи двух гаек.
Как видно на фото сделанный вырез по центру служит для более плотного прилегания пластины к механизму.


Далее взял профильную трубу 50*25*1,5 мм длинной 155 см, которая и будет в качестве основной стойки подъемника. Отступив от края стойки 25 см, зафиксировал подъемный механизм с монтажной пластиной при помощи сварки.

Стойку решил сделать со съемными и регулируемыми по вылету распорками. Для этого вырезал из профильной трубы 50*25 четыре отрезка длинной 11 см.

Просверлил в каждом отрезке с одной узкой стороны два отверстия диаметром 11 мм, отступив от краев примерно 2 см.


Установил болты 10 мм с гайками в просверленные отверстия, для центровки и приварил гайки к профилю. На этом этапе хочу сделать поправку – в данном случае вполне достаточно будет по одному отверстию с гайкой на каждом отрезке профиля. Это подтвердилось на практике после полной сборки подъемника.


К нижней части стойки приварил две параллельные направляющие для более длинных стоек, над этими направляющими перпендикулярно приварил оставшиеся два отрезка трубы. Выглядит все это, мягко говоря, не эстетично, но дает возможность регулировать вылет распорок каждой по отдельности.


Сами распорки изготовил из профильной трубы 20*40*1,5 мм. Распорки, которые будут располагаться по ширине листа достаточно отрезков профильной трубы по 50 см, в моём случае 60 см. Для распорок по длине листа хватит длинны труб по 70 см, у меня 90 см. Так как изготавливался подъёмник без каких либо чертежей и расчётов и в этом случае лучше больше чем меньше и из длинной трубы короткую проще сделать, чем наоборот.

Так как направляющие для распорок находятся на разных уровнях, для выравнивания к распоркам верхнего уровня приварил отрезки труб соответствующей высоты.



Для удобства позиционирования гипсокартонных листов подъемник оснастил мебельными колесиками, которые ввернул в гайки, приваренные на концах распорок на заранее просверленные отверстия.



Далее для работы выдвижного, телескопического механизма потребовалась еще она вращающаяся точка опоры. Данная опора состоит из ролика для троса от механизма стеклоподъемника, болта десятки с короткой резьбой гайками и монтажной пластиной толщина, которой не менее 2 мм. Все это собирается в одно целое как на фото. При сборке смазал болт и внутреннее отверстие ролика автомобильной смазкой (литолом).

В верхней части стойки выпилил небольшой паз, в который должен частично войти ролик с тросом для подъема внутренней трубы. Внутренняя труба 20*40 имеет длину 170 см.

Крепление пластины с роликом осуществляется при помощи сварки, но предварительно следует установить внутреннюю трубу, которая не должна соприкасаться с роликом, а зазор между ними должен быть минимален. Это уменьшит люфт между трубами.


Во внутренней трубе отступив от нижнего края 35 см (отступ служит для предотвращения полного вылета внутренней тубы при подъеме), просверлил отверстие диаметром 5мм для тросика. Продел трос от стеклоподъемника через отверстие вовнутрь трубы, на конце тросика сделал петлю и дополнительно зажал болтиком, так чтоб трос невозможно было вынуть обратно через отверстие.

Все выдвижная стойка готова.

Далее приступил к изготовлению поворотного механизма.

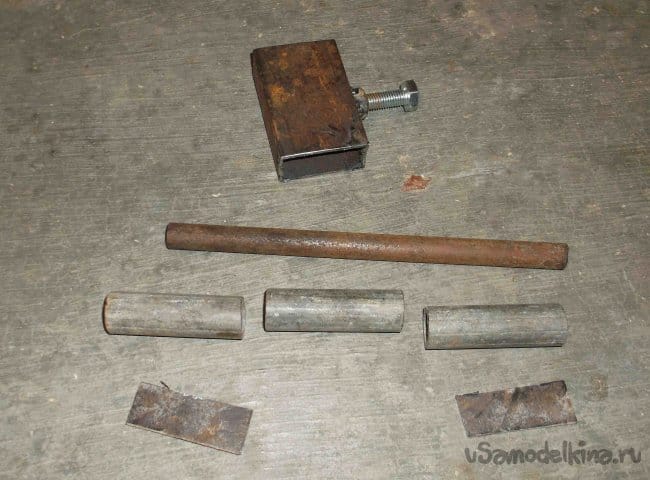

Для этого потребовались три отрезка полудюймовой трубы по 7 см, стальной стержень 25 см подходящего диаметра, который плотно входит во внутрь отрезков трубы. Две пластины для зазора между деталями, отрезок профильной трубы 25*50 который будет надеваться на выдвижную стойку и основная профильная труба 25*50 длинной 80 см для держателя листа гипсокартона. Процесс сборки видно из фото.

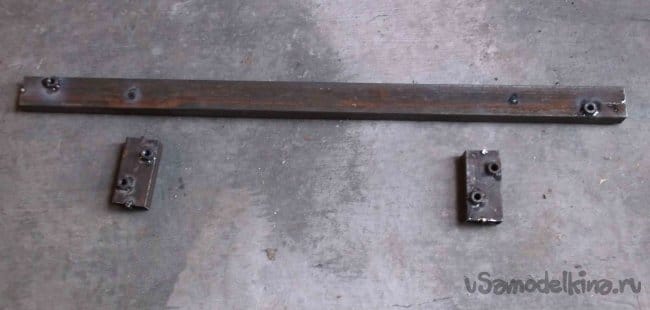

Основную трубу разделил перемычками по торцам и отступив от краев трубы по 20 см просверлил по центру отверстия, установил внутрь трубы отрезки гвоздей и зафиксировал их сваркой. Это сделано для устранения люфта двух внутренних труб 20*20 длинной 80см, которые будут перемещаться внутри. Для фиксации внутренних профилей на внешней трубе по краям приварил гайки на заранее просверленные отверстия, как это описывал ранее. Аналогично разделил перемычками и приварил гайки к двум отрезкам длинной по 10 см профильной трубы 25*50. Внутри этих профилей будут фиксироваться трубы 20*20 длинной 55 см, все соединения имеют независимую регулировку.

После окончания сборки профильные трубы зачистил наждачной бумагой и покрасил грунтовкой по металлу.

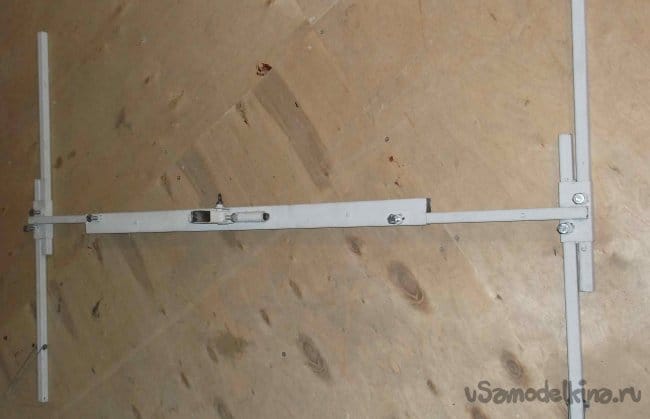

В собранном виде получилось как на фото.

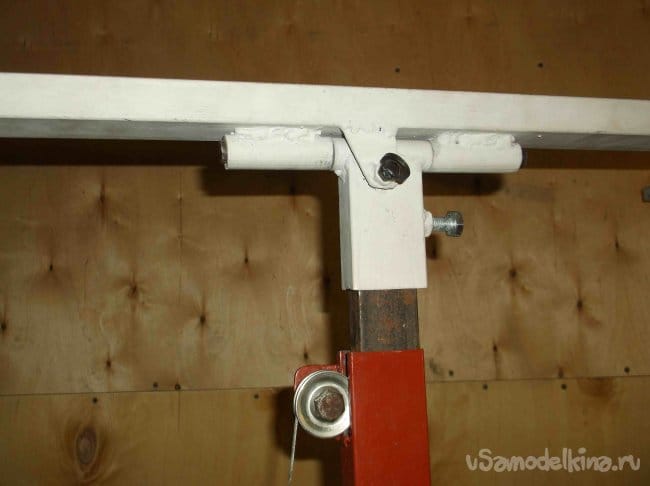

Фиксацию поворотного механизма собрал при помощи болта двух гаек и небольшой пластины толщиной 2 мм.

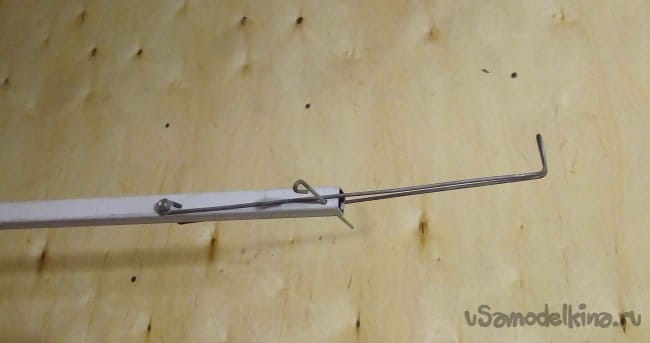

Зацепы для гипсокартона выгнул из сталистой проволоки 4 мм. Большой вылет зацепа за край профиля сделал для того чтоб при установке листа на подъемник его не приходилось высоко поднимать, а при установке платформы в горизонтальное положение лист спокойно можно сдвинуть к центру платформы.

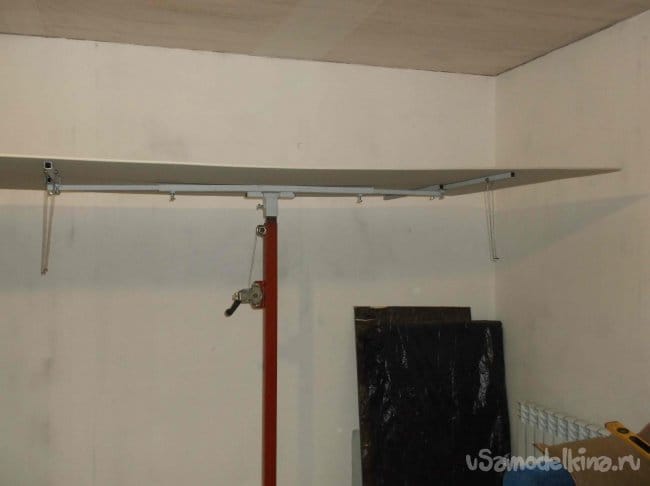

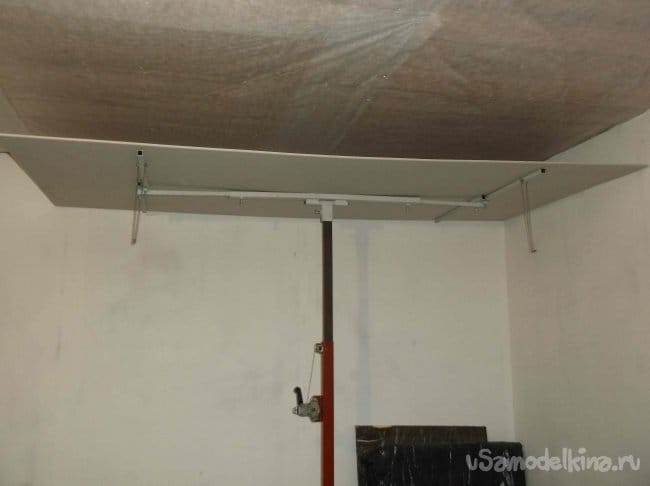

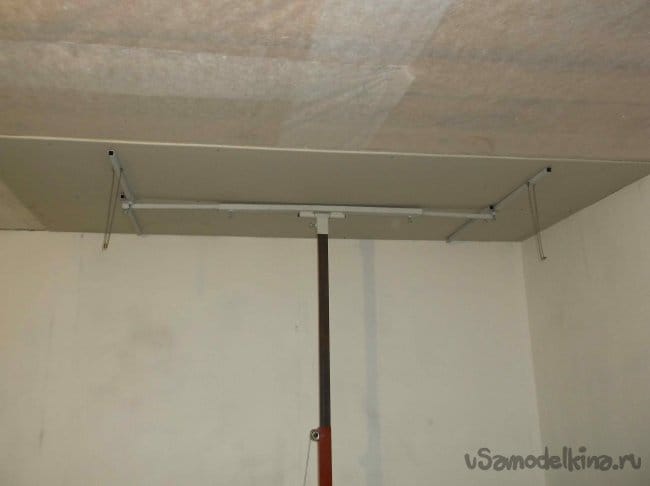

В заключение хочу сказать, что при монтаже гипсокартонных листов на потолок, данный подъемник оказался очень даже полезным приспособлением. При ремонте, монтаж гипсокартона без усилий и спешки можно выполнить в одиночку! А при наличии помощника можно не отвлекать его от другой работы.

Так же сняв верхнюю часть, получается телескопический штатив. На штативе можно закрепить лампу для проведения отделочных работ на потолке или лазерный уровень для разметки. Лично я ни сколько не пожалел, что изготовил данную самоделку.
