Детский стул из фанеры с чертежами

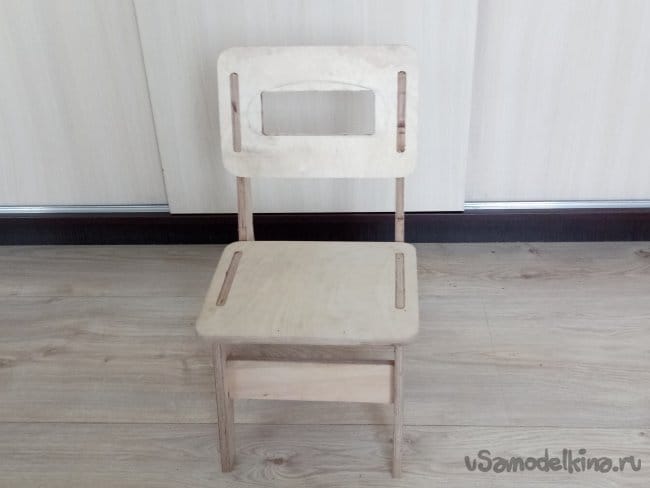

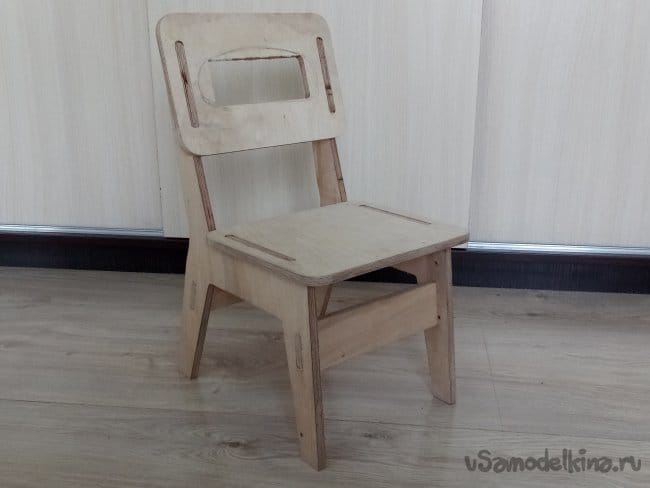

Привет всем кто любит мастерить и делать всё своими руками. Предлагаю сделать детский стул из фанеры. Всем у кого уже есть дети данная статья будет весьма интересна, хотя использовать такой стул могут и взрослые, поскольку изделие достаточно прочное и лёгкое. Этот стул был сделан мной в натуральную величину после чего я снял все размеры и спроектировал его в программе Компас 3D.

Материалы


1. Фанера толщиной 9 мм и размером 640 мм х 570 мм
2. Клей для дерева ПВА либо аналогичный
3. Краска -любая на ваше усмотрение

Инструменты


1. Электролобзик (либо ручной)
2. Наждачная бумага
3. Линейка и карандаш

Шаг первый: нанесение размеров на фанеру

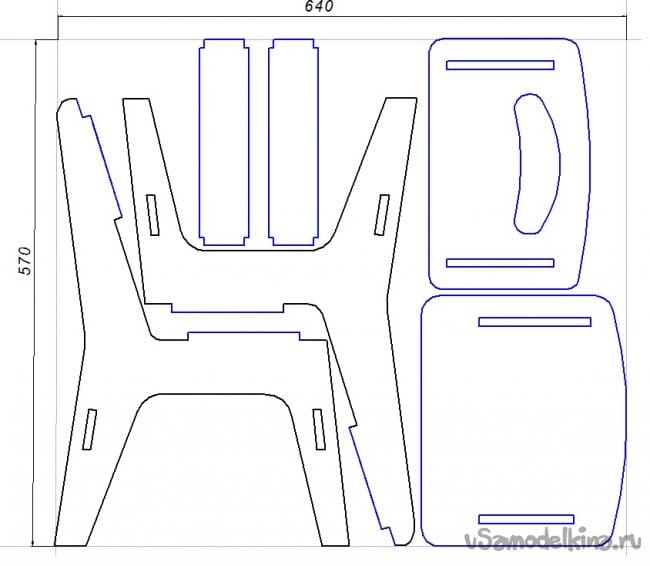

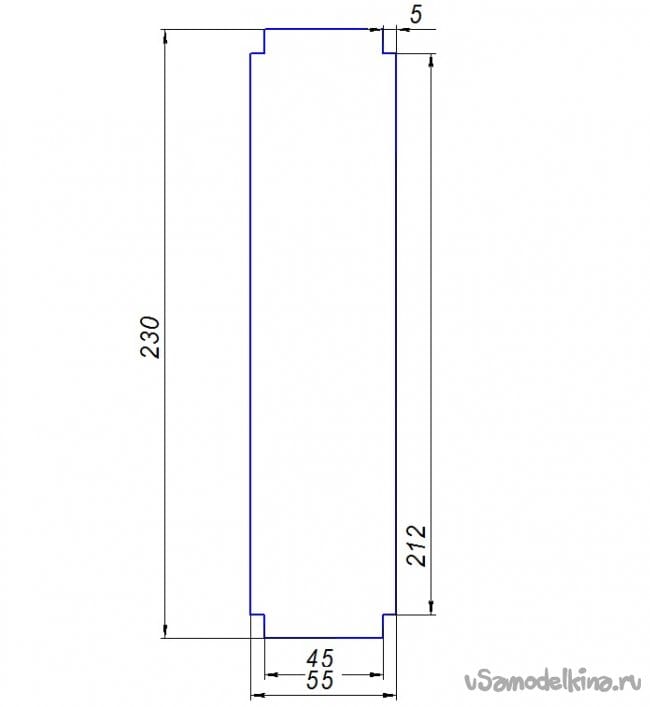

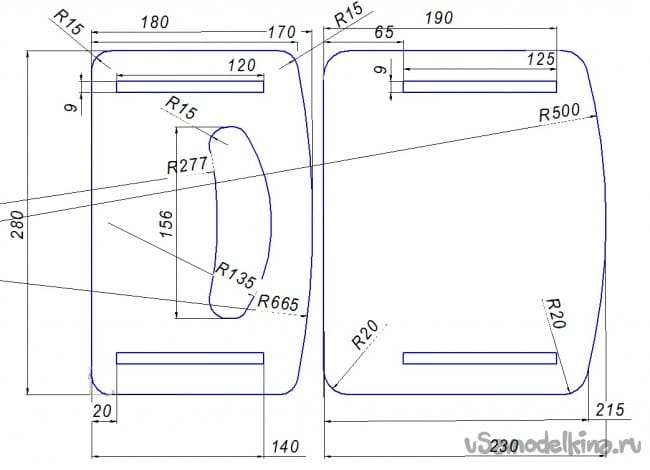

Для изготовления нашего стула мы будем использовать многослойную фанеру толщиной 9 мм, и для одного стула нам достаточно взять кусок фанеры размером 640 мм х 570 мм. Я использовал фанеру толщиной 9 мм, но если у вас есть фанера толщиной 8 мм или 10 мм, она тоже подойдет, только нужно будет поменять некоторые размеры в чертежах (нужно изменить ширину всех проушин на спинке, сидушке и ножках, на ширину используемой вами фанеры ). Для начала переносим все размеры чертежа на лист фанеры.

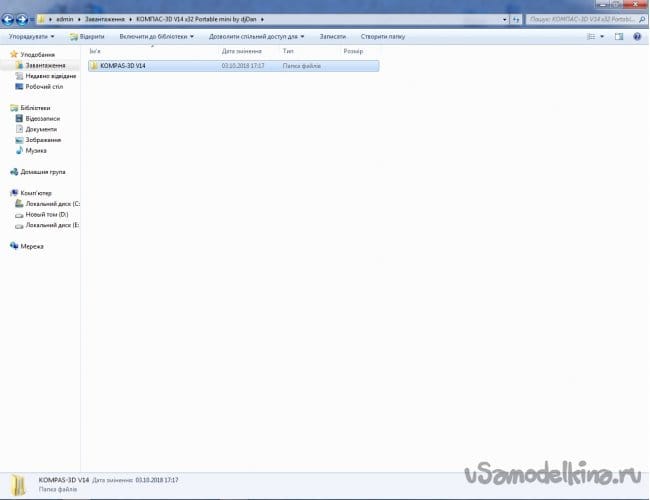

Конечно это не самый лёгкий путь для переноса чертежей и здесь придётся немного попотеть. Конечно же я предусмотрел более легкий способ перенесения чертежа на фанеру, и все кто имеет дома принтер смогут сделать всё гораздо быстрее, проще, и качественнее. Для того чтобы распечатать чертежи на принтере, придётся установить на компьютер программу Компас 3D. Забиваем в поисковик название программы KOMPAS-3D V14 x32 Portable mini и скачиваем её из любого удобного вам ресурса. Это портативная версия программы и она не требует установки на компьютере.Открываем папку с скачанной программой

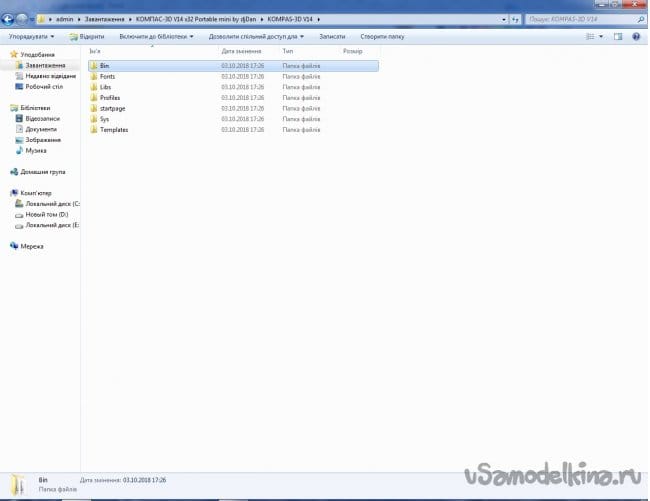

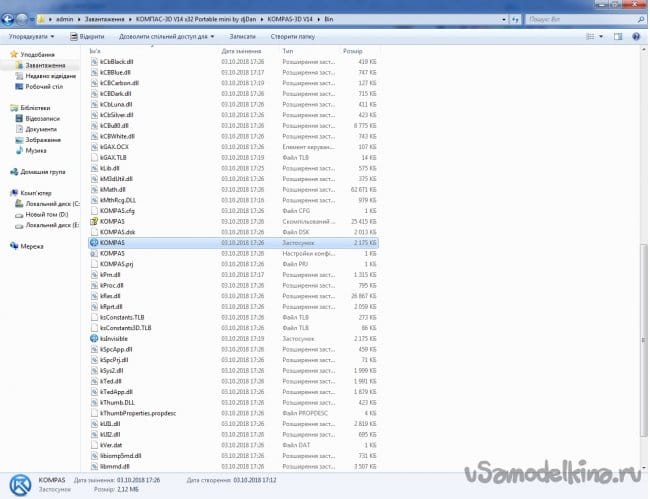

Далее открываем папку Bin

Далее запускаем саму программу

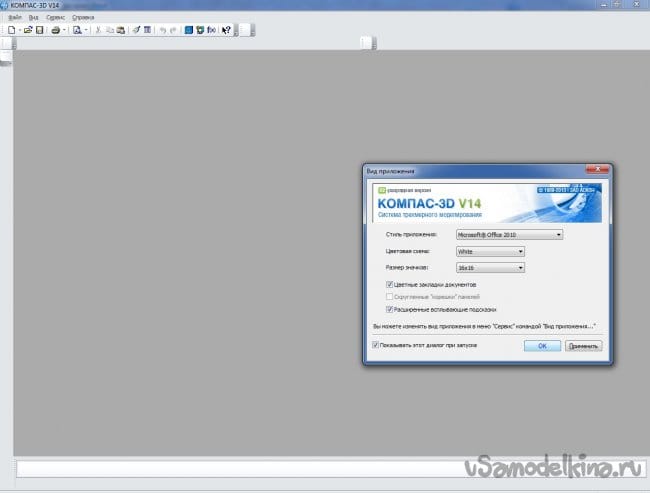

В диалоговом окне жмём Ок

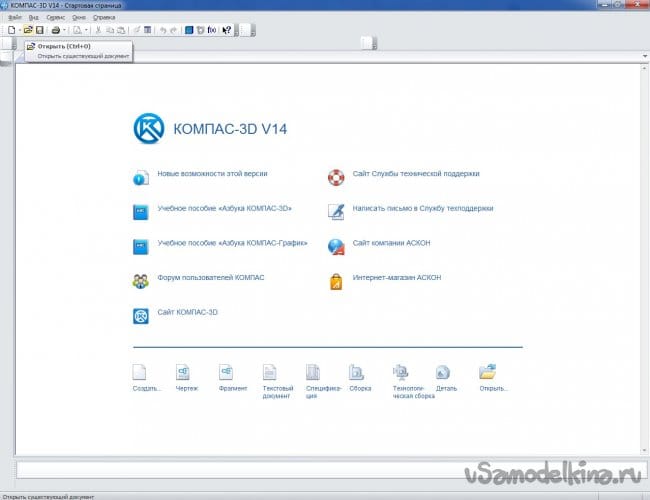

Наша программа открыта и готова к работе. Скачиваем чертёж (Фанера 9 мм 640 на 570.frw)

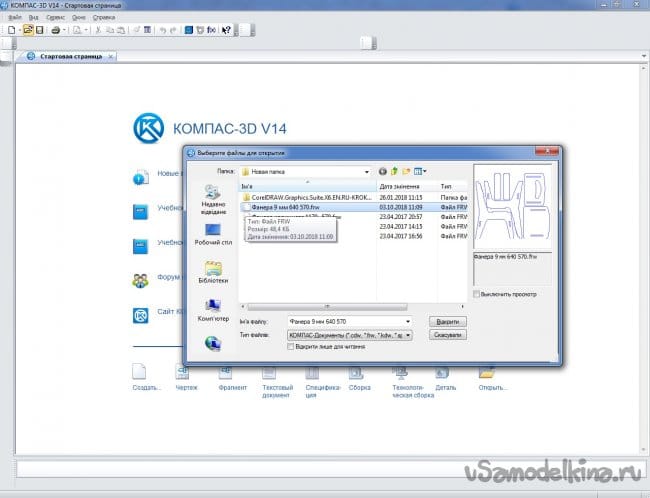

Теперь открываем скачанный чертёж в программе и жмём-Предварительный просмотр

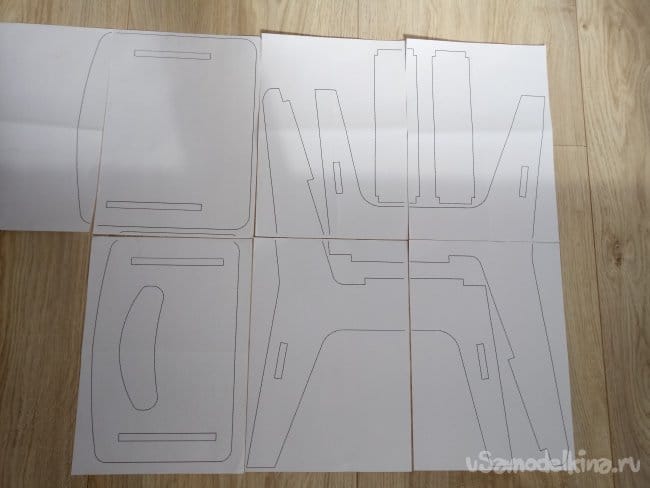

Оставляем все настройки без изменений и печатаем наш чертёж, для него понадобится семь стандартных листов для принтера формата А4. Готовую распечатку склеиваем по линиям.

Теперь такую распечатку можно приклеить к фанере и по ней всё вырезать.

Шаг второй: вырезаем детали из фанеры


После нанесения размеров на фанеру одним из вышеуказанных способов можно приступать к вырезанию наших деталей. Самый доступный инструмент который мы будем использовать- это конечно же лобзик. Можно использовать ручной лобзик,такой каким пользуются дети в школе на уроках труда, или более продвинутый электролобзик. После вырезания у нас должны получится вот такие детали.

Также для получения наших деталей есть более простой способ и таким способом могут воспользоваться те, кто имеет станок ЧПУ, либо к нему доступ. Скачиваем тот же файл выше, открываем его в программе Компас 3D, и сохраняем его в нужном формате для программного обеспечения станка ЧПУ. Теперь наши детали будут вырезаны в считанные минуты.

Шаг третий: подготовка деталей к сборке


Перед тем как приступить к сборке стула, все детали необходимо хорошенько зашкурить. Берём наждачную бумагу №100,и проходим по всем поверхностям деталей со всех сторон, также сбиваем острые грани. Необходимо проверить все соединения деталей, всё ли хорошо соединяется, и если нужно сразу подогнать друг к другу места стыков. После этого берём наждачную бумагу №240, и опять проходим по всех поверхностях деталей со всех сторон.

Шаг четвёртый: сборка стула

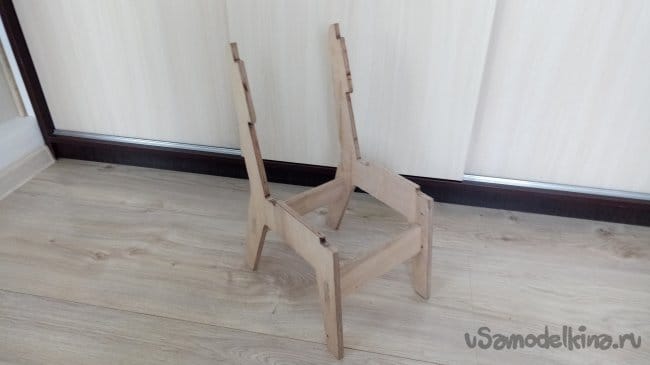

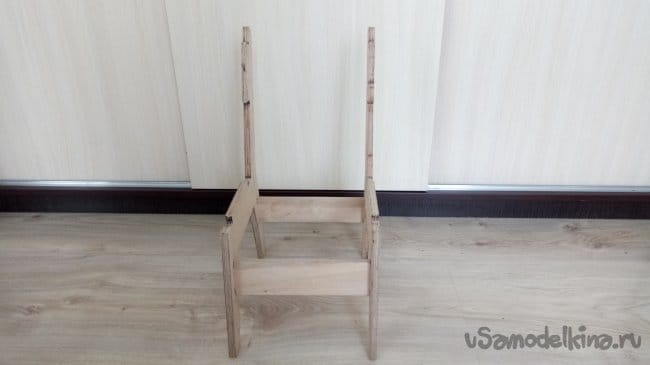

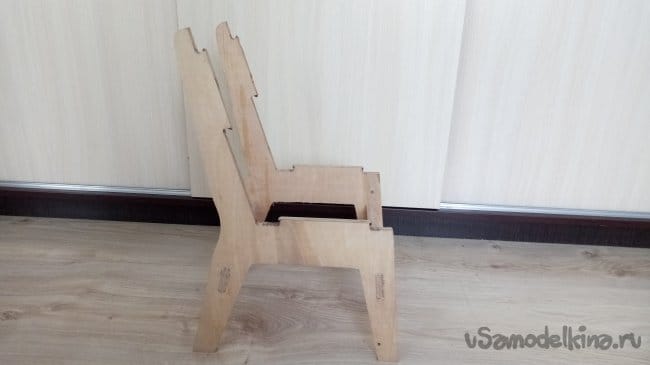

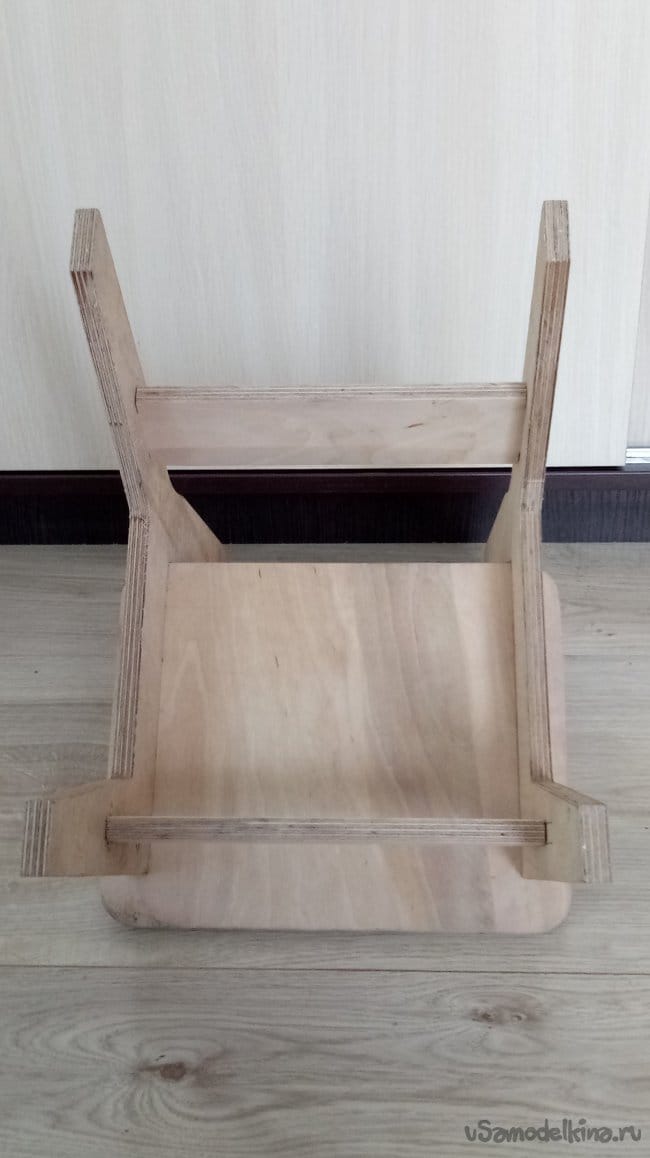

После подготовки всех деталей и проверки плотности соединений можно приступать к сборке стула. Берём две царги и мажем места соединения клеем после чего соединяем их с ножками стула.

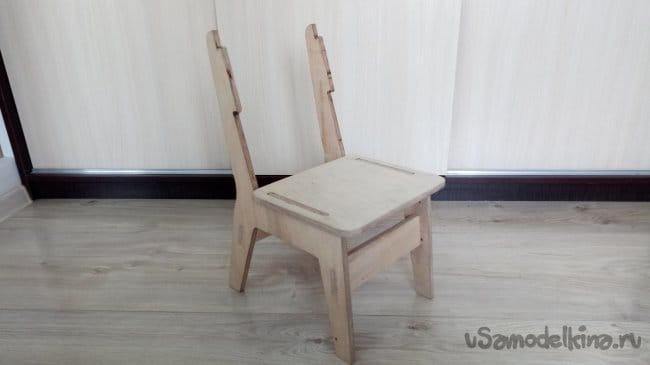

Далее мажем клеем ножки в местах соединения и приклеиваем сидушку, точно так же крепим спинку.





Вытираем клей который выступил влажной тряпкой, и оставляем стул на сутки в тёплом месте .

Шаг пятый: покраска стула


Заключительным этапом в изготовлении стула, будет его покраска. Перед покраской нужно пройтись наждачной бумагой № 240 в местах склейки, да и так пробежаться по всему стулу. Сейчас на рынке представлено много лакокрасочных изделий для покраски любой поверхности, и какую краску или лак использовать, конечно решать вам.

Заключение

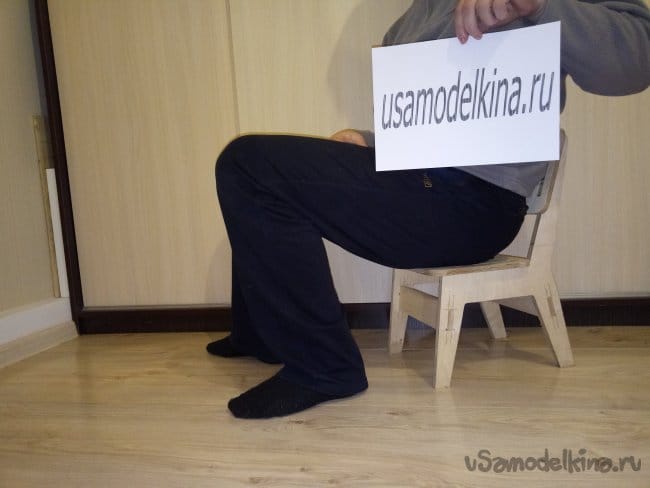

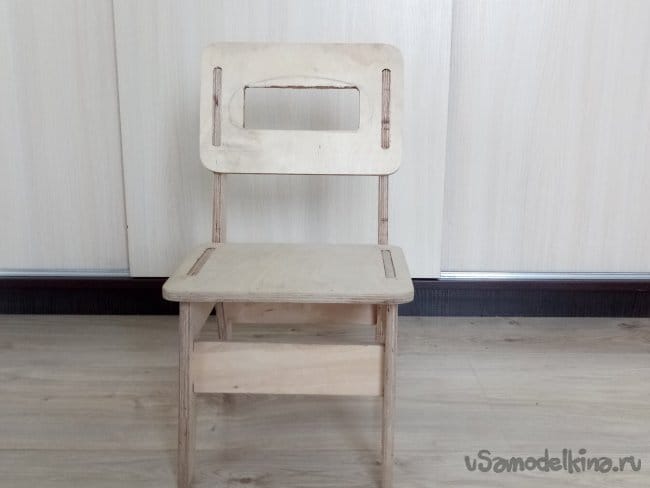

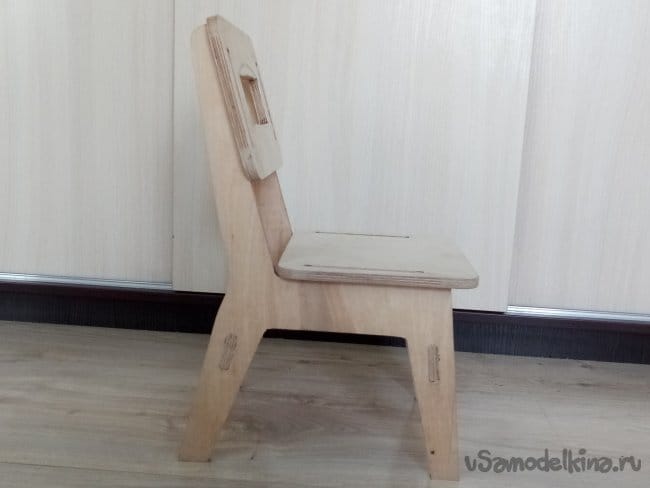

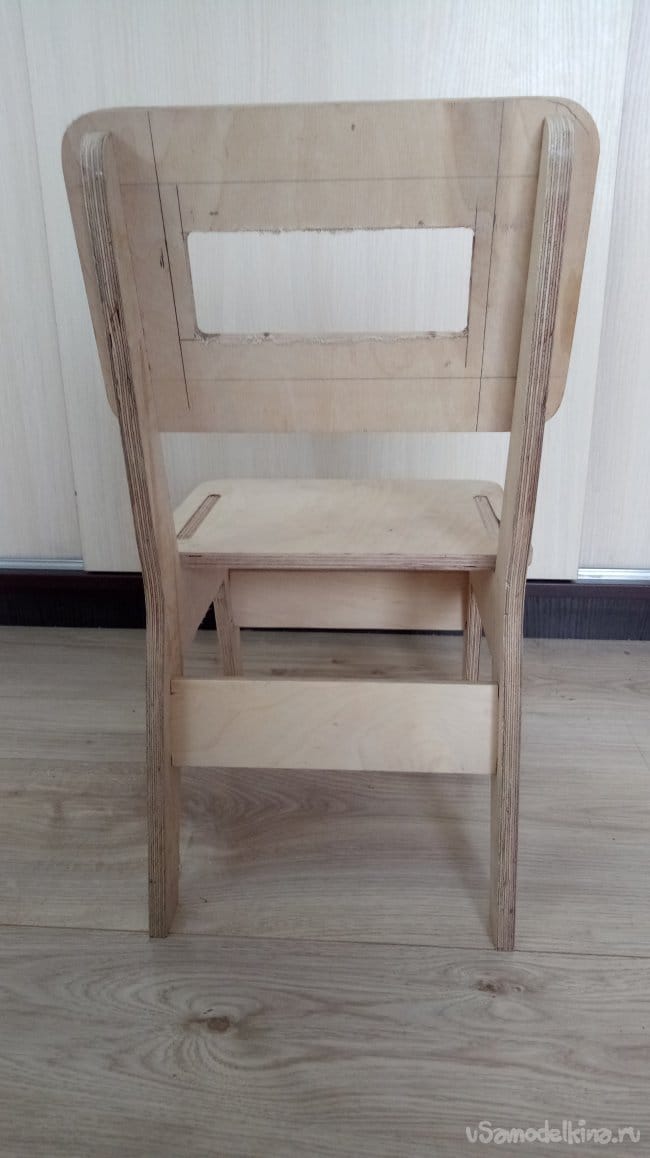

Свой стул я не красил потому, что делал его как прототип, стараясь подогнать и высчитать все размеры. Стул рассчитан для детей до 6 лет, но я его разработал так, что даже взрослому человеку с таким ростом как у меня (1.80 м) на нём сидеть очень удобно. Такой стул можно также использовать как садовую мебель, брать на рыбалку и т.д. Я думаю что каждый сам найдёт своё применение такому нужному предмету интерьера.
