Создание эффекта глубины в моделизме

Расскажу на примере конкретной модели.
Увидев в продаже модель подводной лодки проекта 877, типа «Варшавянка» от фирмы «Моделист» в масштабе 1:400 мне как-то сразу захотелось купить и собрать.

Почему-то сразу была мысль собрать ее на ходу. То есть, что бы и волны отходили от борта лодки в разные стороны и бурун от винта, и т. д. Этим самым оживить модель, да и было страстное желание сделать море по правдоподобней.

Модель, конечно купил. Идя домой, все думал, как осуществить пришедшую в голову мысль. Поймал себя на мысли о том, что терять в море подводную часть модели не хотелось. Стал думать, как осуществить задуманное. А, в голове роились мысли. Перед глазами встала картинка идущей по поверхности моря на погружение подлодки, крутится винт, виден его бурунный след, из торпедного аппарата уже произведен пуск крылатой ракеты «Калибр». Все это можно рассмотреть и снизу и с боку, откуда душа пожелает. Вообразил хорошо, но как это все сделать?!?! Вот такую красоту.



Придумать одно дело, осуществить придуманное совсем другое. Главное надо было решить, как удержать водную поверхность. И придумал….
Тут же начал осуществлять задуманное. Для начала прикинул размеры. Потом соответственно им изготовил основание.

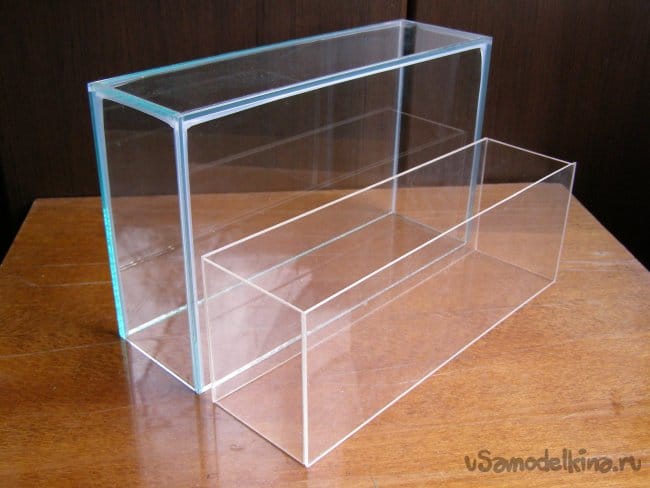

Далее витрины. По задумке их надо две. Одна наружная, из силиконового стекла.

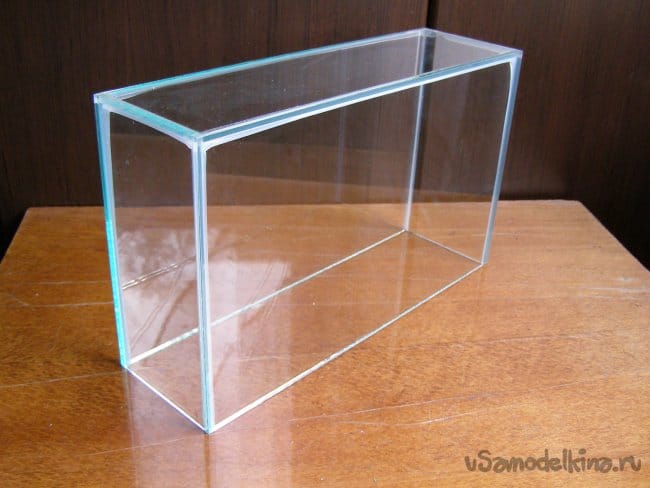

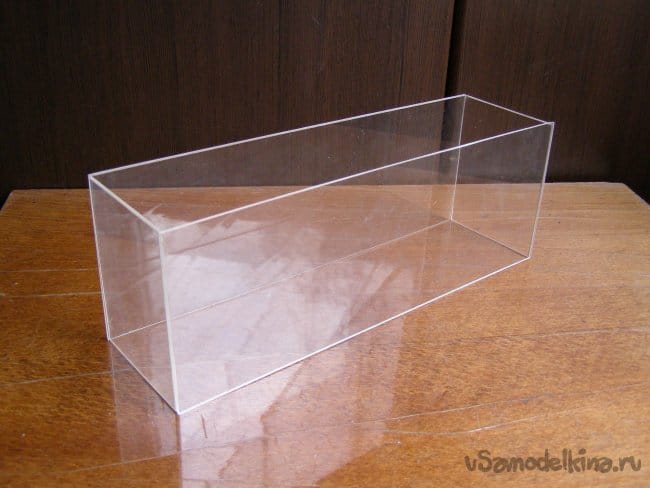

Вторая из органического стекла. Она склеена из четырех отрезков с разделкой по углам под 45 градусов. Это сделано для того, что бы ее не было видно в углу наружной витрины. Габариты этой витрины сделаны по внутренним размерам внешней витрины. Так что бы она свободно входила, с минимальным зазором, во внутрь наружной витрины.

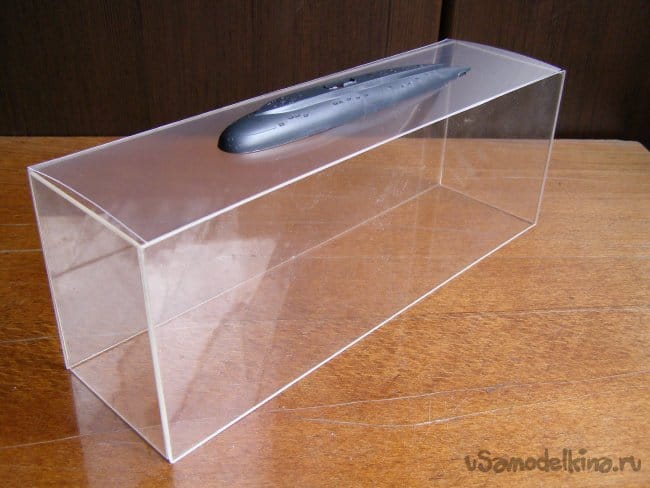

Внутренняя витрина будет служить опорой водной поверхности, в исходном положении это выглядит так.

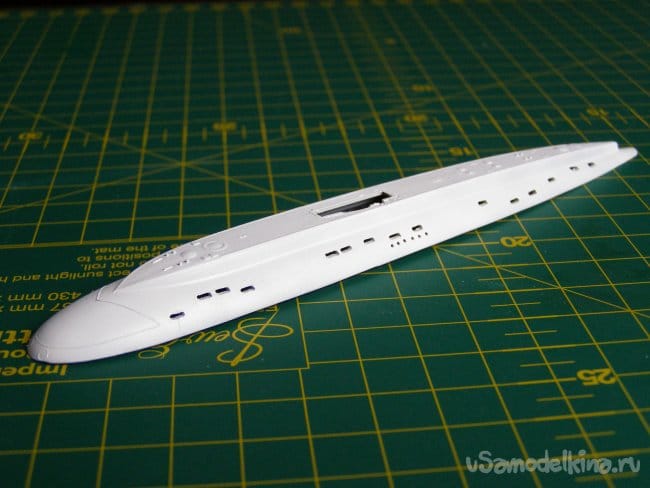

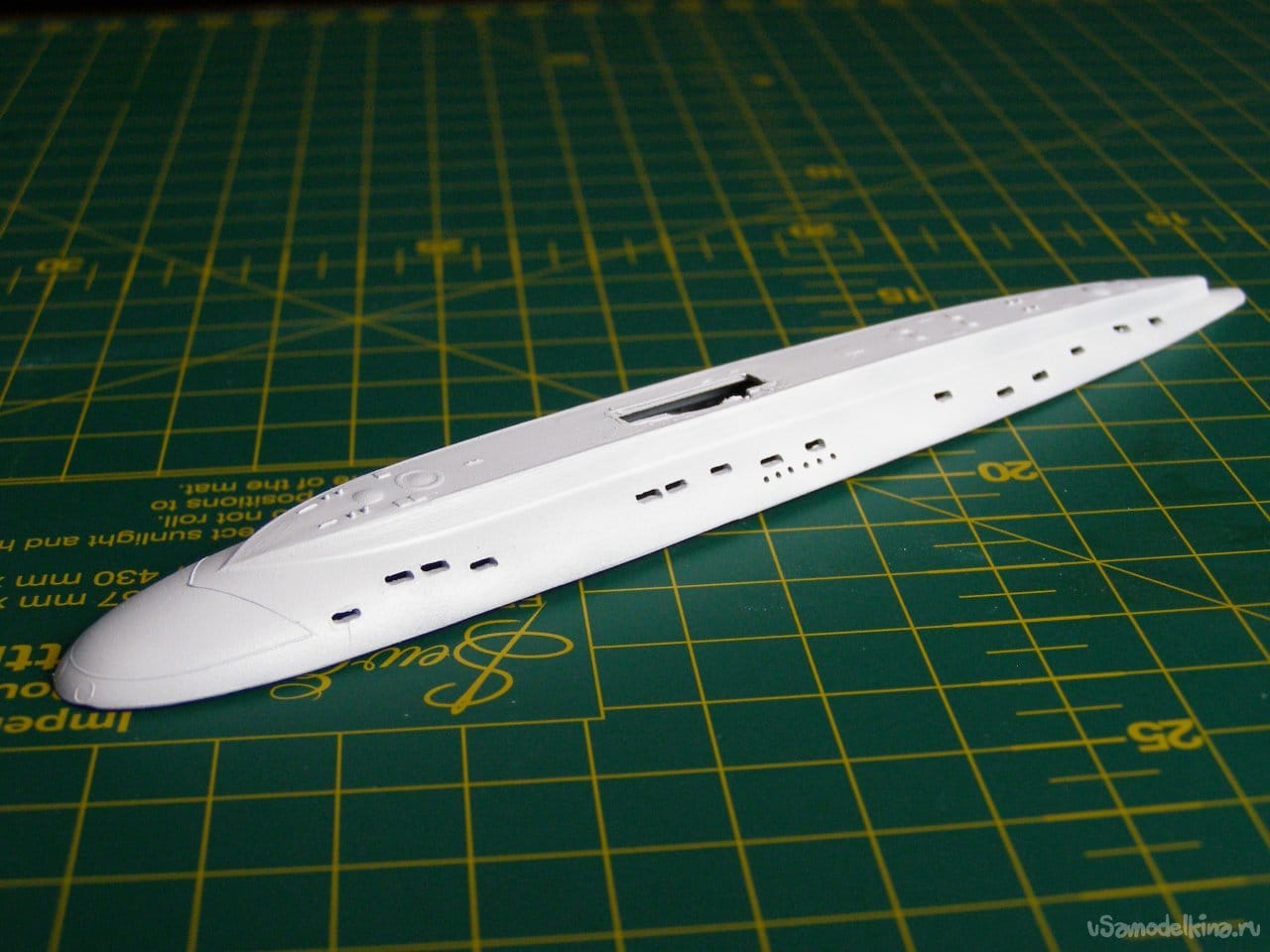

Далее я приступил собственно к сборке самой модели подлодки. Прорезал шпигаты и загрунтовал верхнею часть корпуса, покрасил и покрыл лаком.

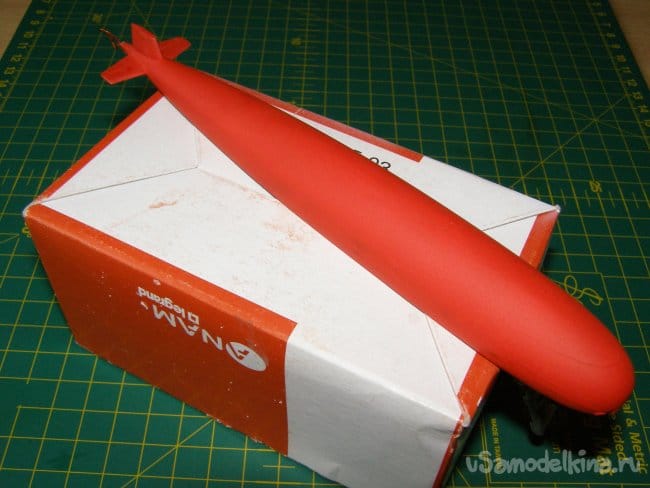

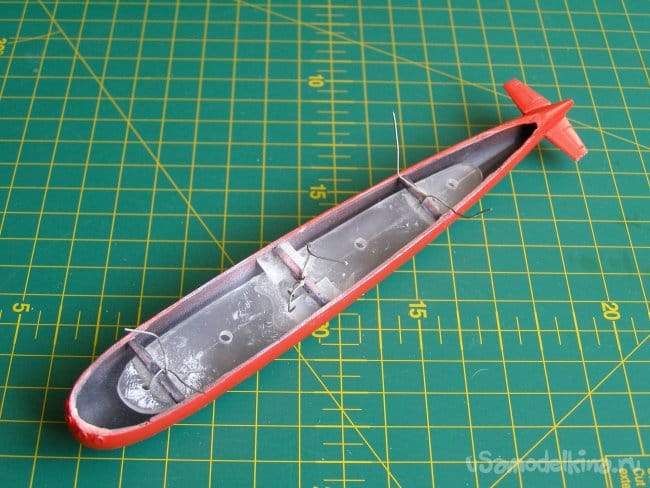

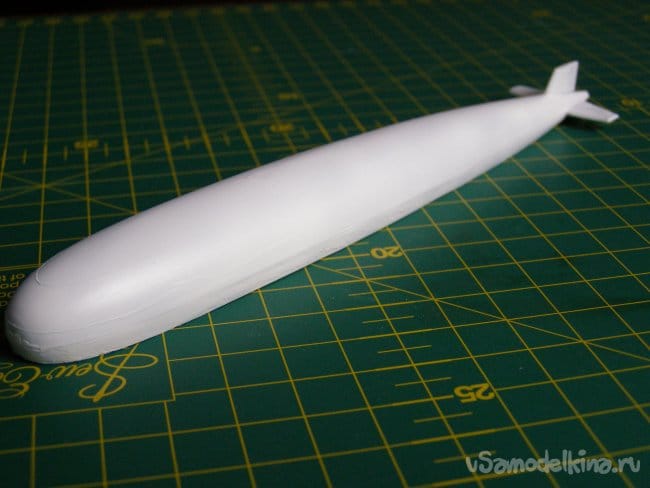

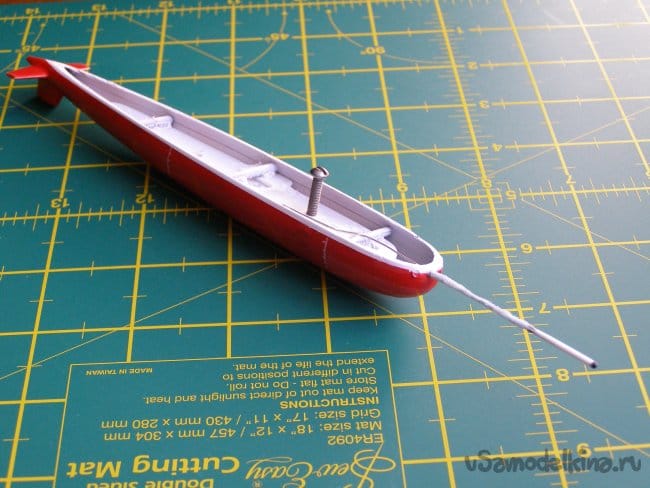

Приклеил кормовое оперение лодки, установил распорки в корпусе, вложил пластину из оргстекла , загрунтовал и покрасил.

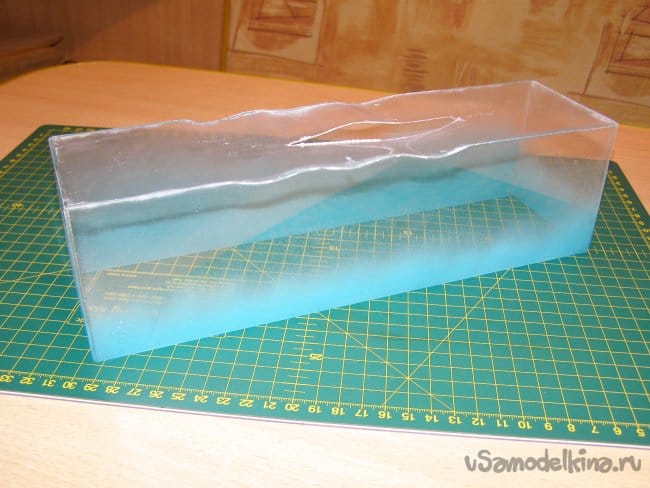

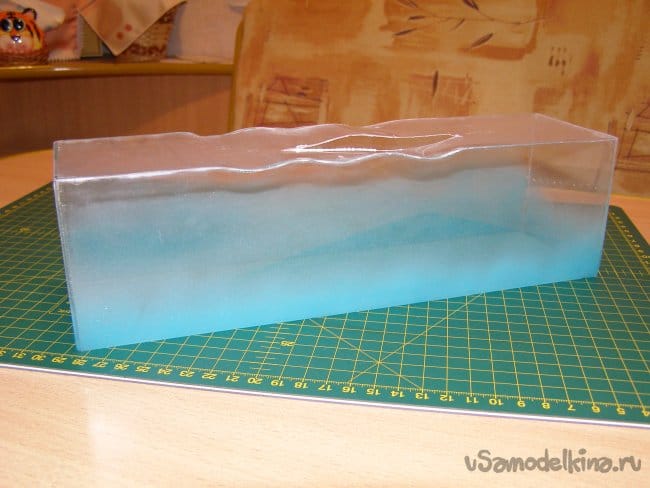

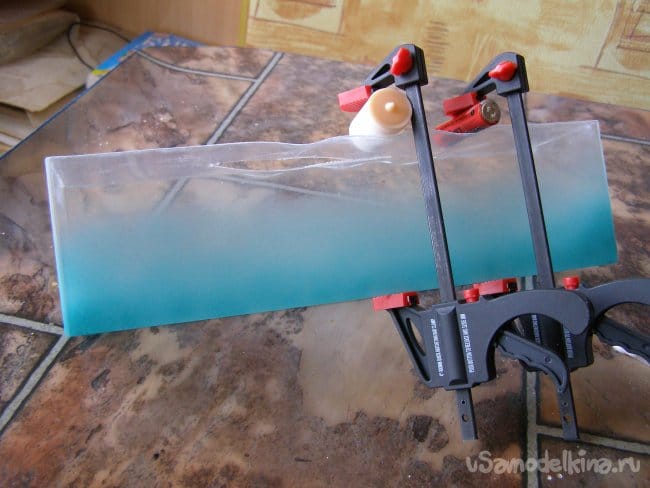

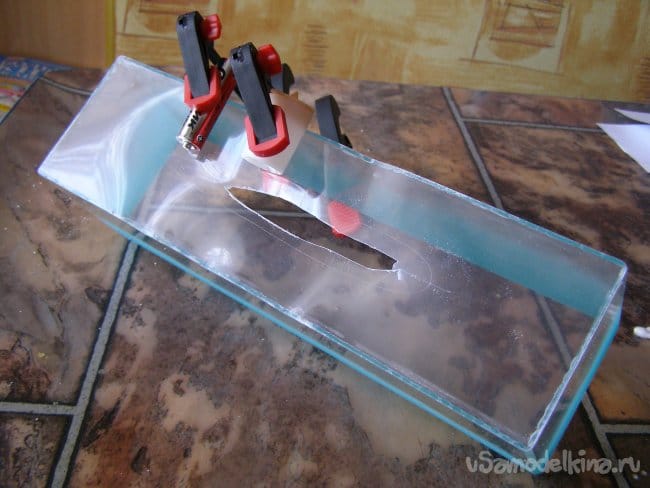

Потом разметил положение подлодки на водной поверхности (модельный пластик), сделал прорезь. Потом по длинным сторонам внутренней витрины сделал волны, удалив ненужное оргстекло. Затем покрасил внутреннею витрину из нутрии, градиентом (сверху светлее, к низу темнее). Красил внутреннею поверхность витрины, что бы не осталось царапин при установке наружной витрины. Потом приклеил водную поверхность к внутренней витрине сверху.



Уже когда увидел результат, понял, что на дно тоже надо вырезать оргстекло и покрасить его. Иначе будет просматриваться основание модели. Что и сделал.

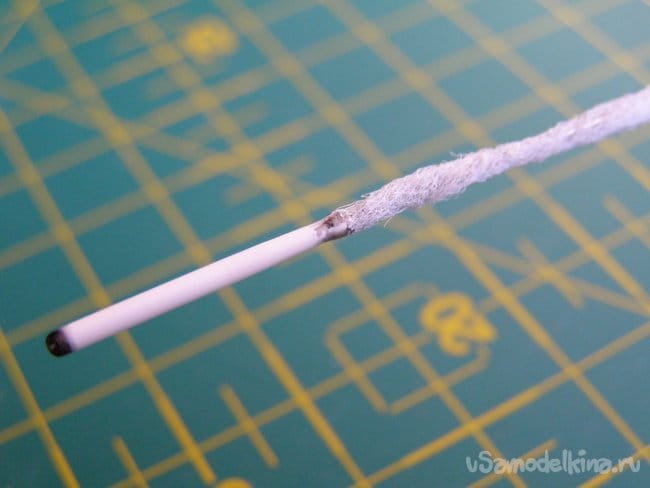

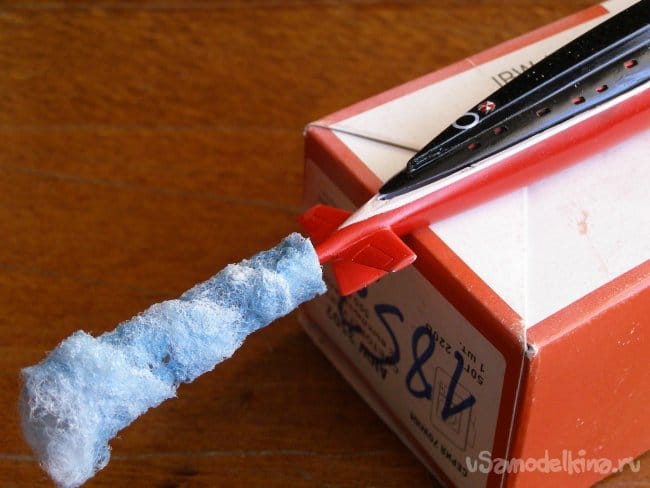

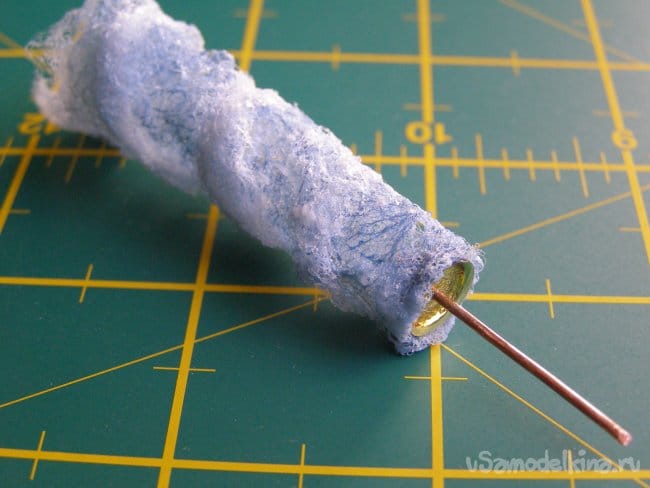

Далее изготовил винт и торпеду. След от них изготавливался из нетканого полотна с соответствующей окраской. Потом было установлено в нижнюю часть лодки. Сама она, была установлена на водную поверхность, с низу. И закреплена винтами. Затем был установлен верх корпуса лодки.

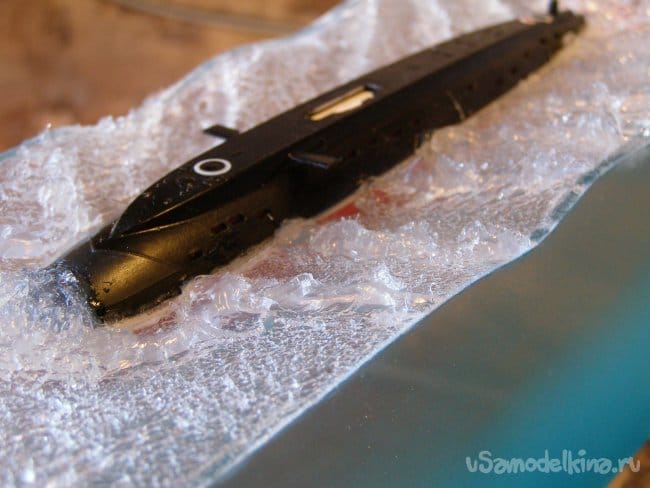

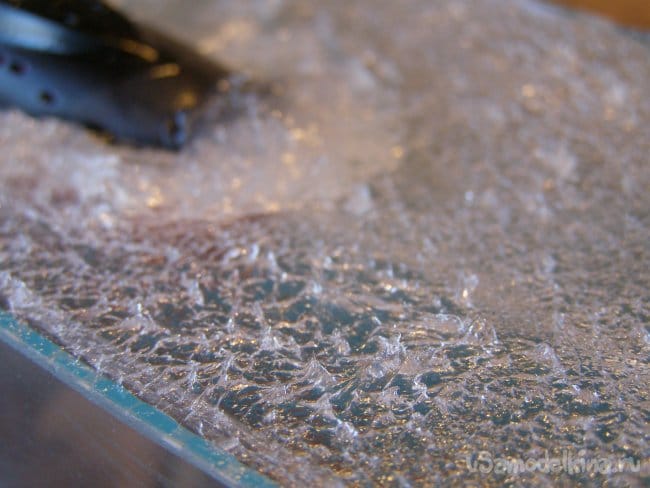

Пришло время создать саму водную поверхность. Она создавалась нанесением прозрачного санитарного герметика. Из него же формировались волны в соответствии фотографиям прохождения подлодки.

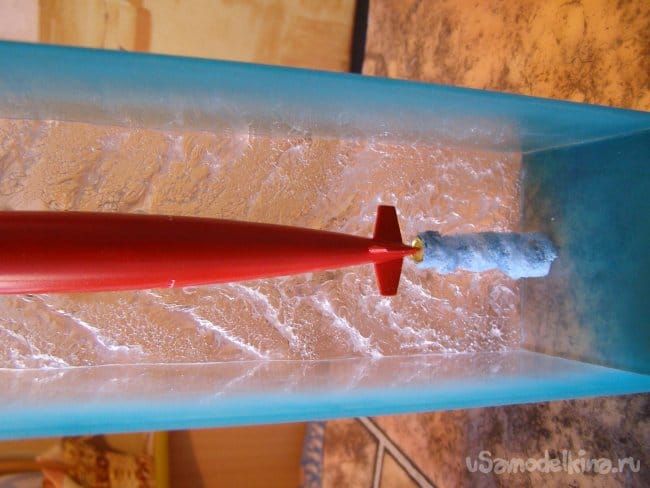

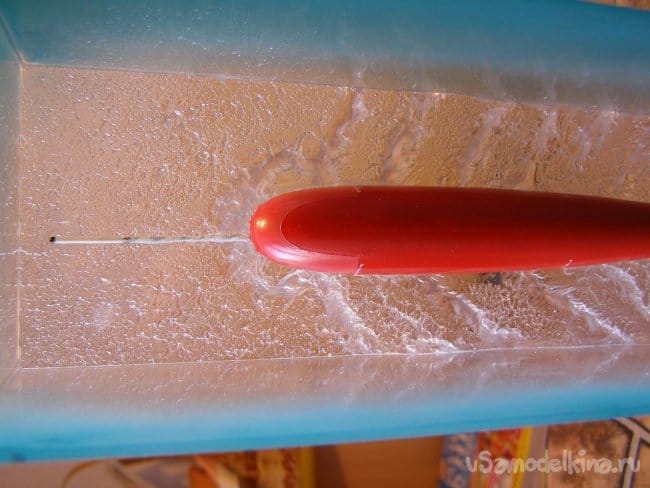

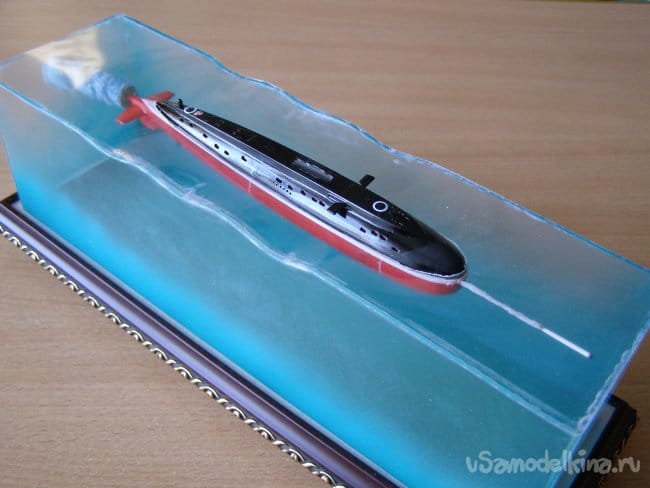

Если смотреть снизу это выглядит так.

Ну, а затем многоразовое окрашивание кисточкой, подобранными цветами из акриловых красок. И последний этап создания водной стихии, это покрытие ее глянцевым акриловым лаком.

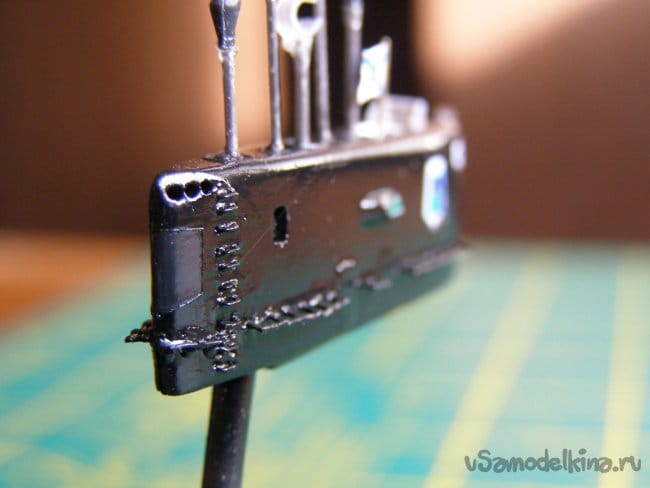

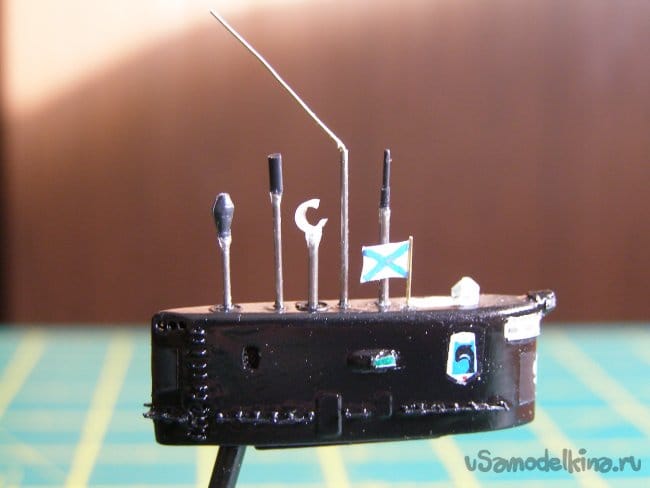

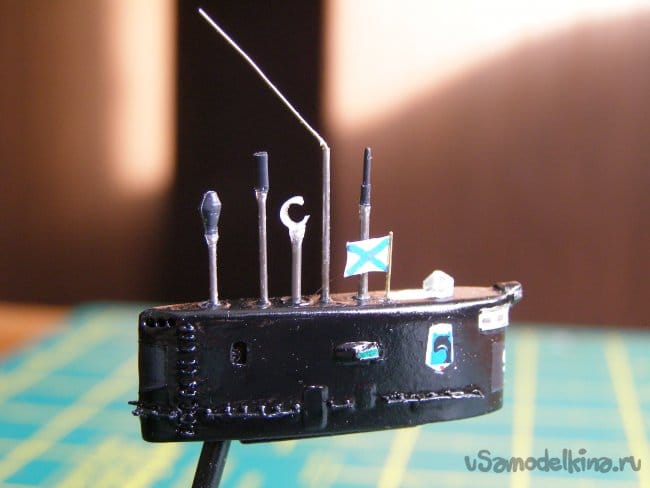

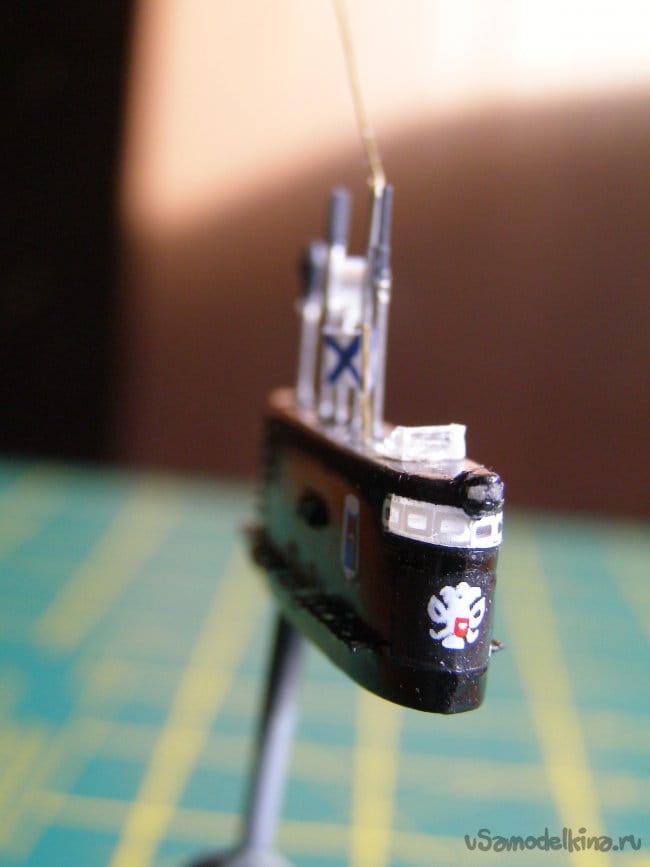

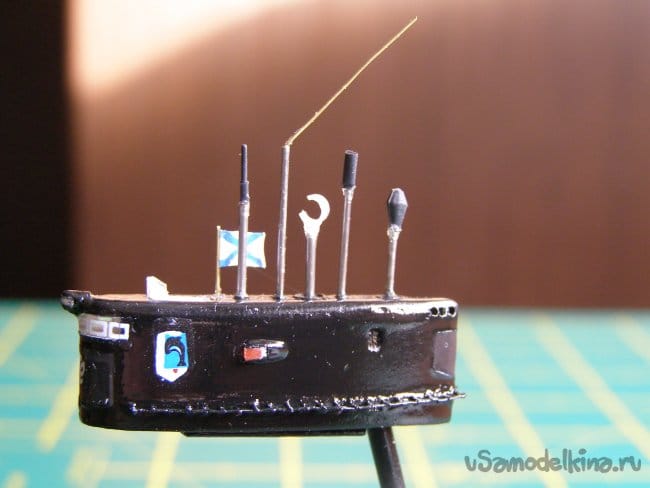

Потом была собрана рубка лодки с доработками и установлена на свое место.

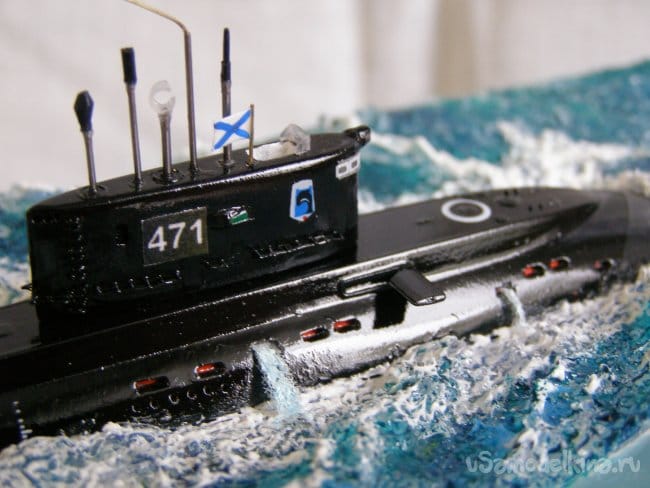

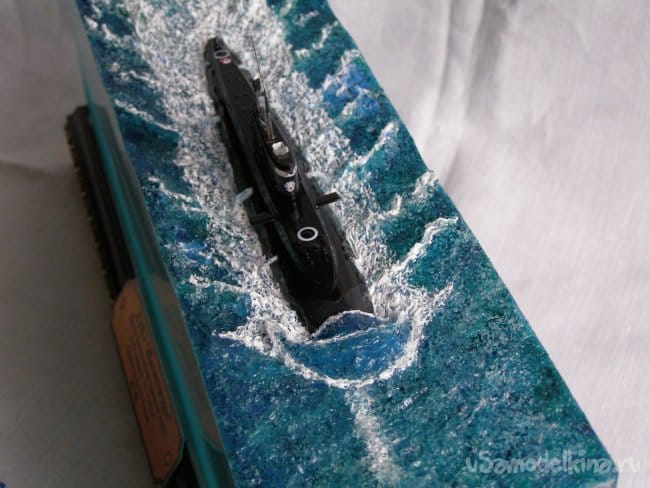

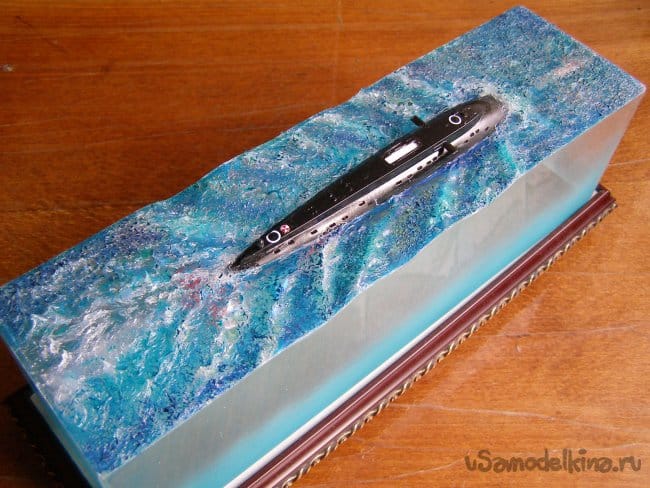

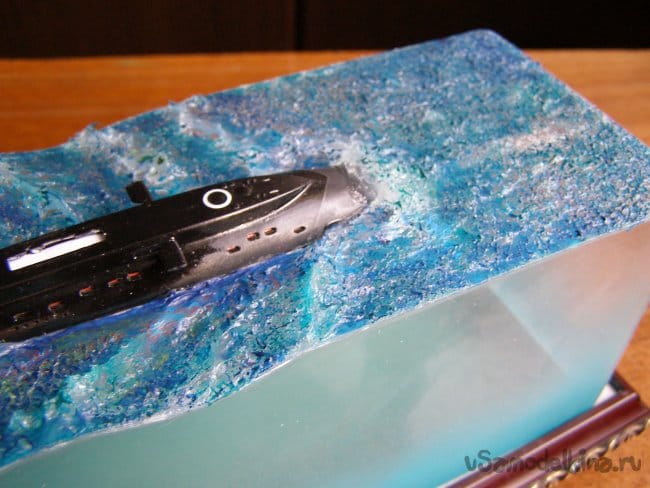

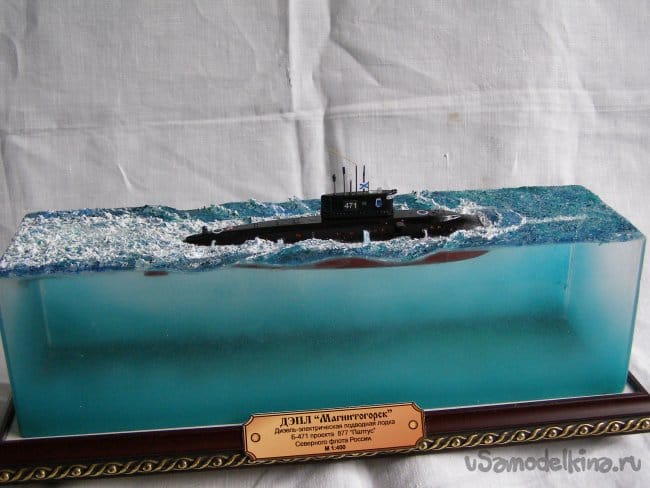

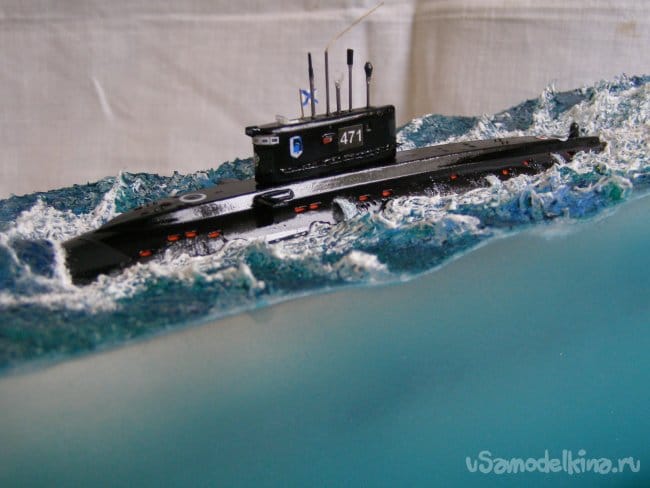

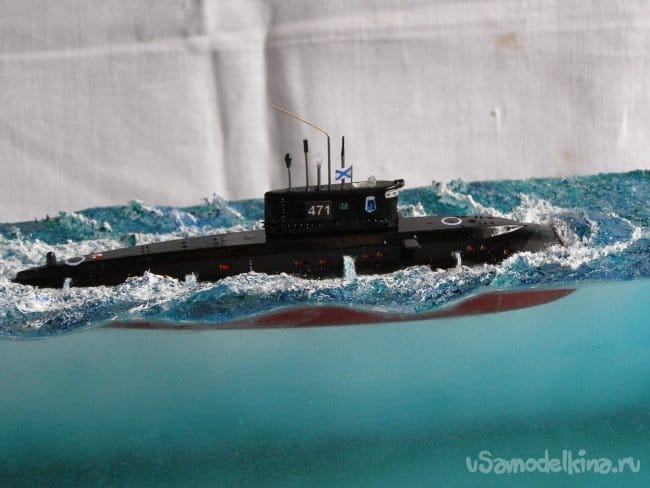

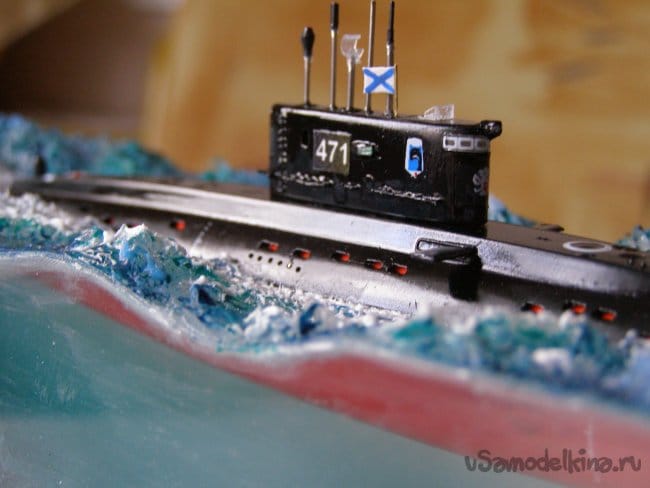

После окончательной сборки получилось следующее.































Для изготовления модели потребовалось.

1. Пластмассовая сборная модель подлодки «Варшавянка» от фирмы «Моделист» в М 1:400
2. Пластиковый молдинг для картин 2 м
3. Доска ДСП в нужный размер
4. Силикатное стекло для наружной витрины
5. Оргстекло для внутренней витрины
6. Листовой пластик для создания основы водной поверхности
7. Силиконовый герметик тюбик
8. Клей супер-момент 6 г(два тюбика)
9. Краски акриловые. Я, работал красками и лаком от фирмы Тамия
10. Аэрограф
11. Кусочек нетканого полотна
12. Инструмент моделиста.

В заключении хочу перечислить те доработки, которые были сделаны в пластиковом наборе модели. То есть не были предусмотрены изготовителем.

Создание эффекта глубины в моделизме


Надеюсь, что моя авторская задумка кому-то может быть полезна.
Удачи, Старпом.
