Циркулярный стол (модернизация)

Обновленный циркулярный стол


Три года тому назад сделал циркулярный стол.
За основу взял конструкцию "3 в 1" - циркулярка, фрезер и лобзик на одной станине.
По мере реализации и эксплуатации понял, что это затея для теплой мастерской. У меня же фактически - улица.
Коробку сделал из фанеры толщиной 20 мм.
Через пару лет повело столешницу и у боковых стенок начало пучить фанеру, так, как сразу не покрасил.
Были проблемы с параллельным и поперечным упорами.

Нашел куски ламинированной фанеры для опалубки.
Отпилил новую столешницу с размерами 1:1 со старой.
Установил циркулярку со старой столешницы с диском диаметром 190 мм .

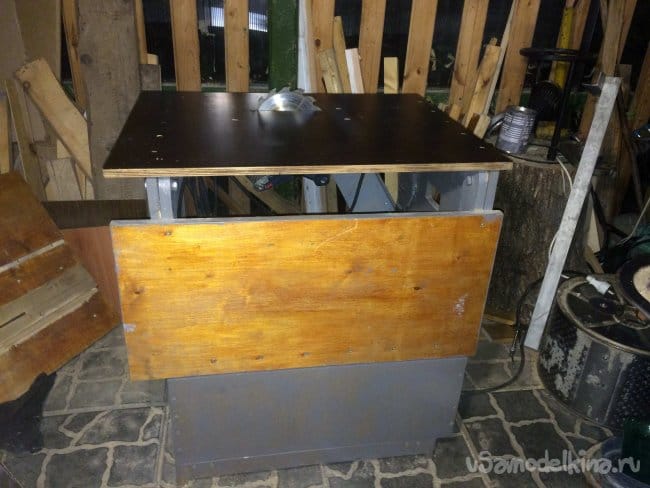

Получилось так


Откидная столешница осталась от старого стола (цвет дерева) Она пропитана лаком..

Всю коробку снаружи и изнутри прокрасил серой краской ПФ 115.

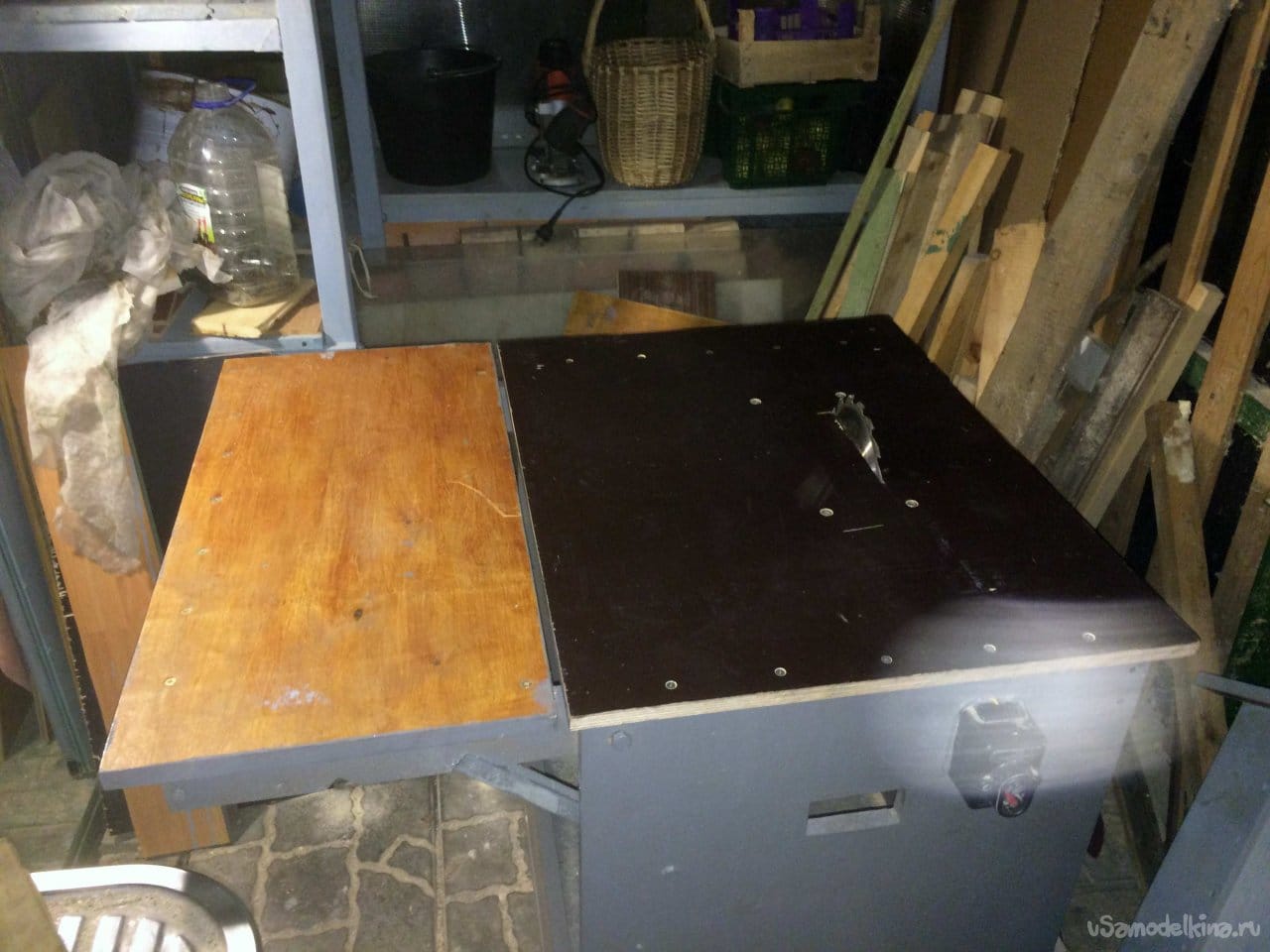

Откидная столешница открыта


На откидной столешнице предполагалось установить фрезер с одной стороны и лобзик с другой.
В процессе изготовления решил сделать только циркулярку и одну из 2-х откидных столешниц.

Была проблема с параллельным упором.
Приходилось долго вручную выставлять параллельность с пильным диском.
Поперечный упор тоже не вызывал радости.
Для поперечного упора в старой столешнице сделал выемку 10 мм и вставил туда П- образный профиль из алюминия.
Работал упор плохо.
В профиль попадали опилки и упор подклинивало.

Поперечный упор (новый)

Пересмотрел много конструкций. Решил сделать свою.
Новый поперечный упор


Горизонтальная часть - фанера толщиной 10 мм. Ширина 15 см
Вертикальная часть сделана из вагонки толщиной 20 мм. Высота 14 см.
Направляющие - бруски дерева по 20 см.
На верх доски установил алюминиевый профиль для жесткости.
Не знаю для чего он был предназначен, но в конструкцию он вписался хорошо.
Руки по нему не скользят.
Вертикальная часть получила дополнительную жесткость.
Все дерево прокрашено влагостойкой финской пропиткой серого цвета.

Юстировка поперечного упора

Нигде не говорят о юстировке поперечного упора.
По крайней мере не нашел.
Подразумевается, что всё параллельно и везде углы точно 90 градусов.
Как ни старался ни в первый раз ни в этот выставить пилу параллельно боковой стороне - не удалось. Незначительный угол всё же есть.

Этапы сборки и юстировки поперечного упора:

1. Соединил фанеру с вертикальной доской (из вагонки) саморезами через 50 мм.
2. С одной стороны прикрепил направляющую одним саморезом к фанере.
3. Выставил по угольнику перпендикулярно вертикальную доску относительно плоскости пильного диска (немного вращая направляющую) и зафиксировал направляющую еще 2-мя саморезами.
4. Прислонил вторую направляющую к другой стороне упора с небольшим зазором (0,5 мм - можно проложить лист тонкого картона между направляющей и столешницей).

По центру направляющей одним саморезом прикрепил направляющую к фанере.
Убедился, что движение упора не люфтит и одновременно он двигается свободно вдоль столешницы.
Зафиксировал направляющую к фанере еще 2-мя саморезами.

Крепеж направляющей к фанере.


(Отверстия под саморезы прошел зенковкой)
Промазал торец столешницы тонким слоем литола.
На внутреннюю часть направляющей также нанес тонкий слой литола.

Поперечный упор скользит без люфта свободно.

В этой конструкции обошелся без паза для поперечного упора.


При изготовлении сделал напуски фанеры и вагонки которые были убраны после окончательной сборки шлифмашиной.

Параллельный упор

У меня есть толстый алюминиевый уголок со стороной 50 мм.
В прошлой конструкции он был параллельным упором и в этой решил повторить, но с учетом прежних ошибок.
С дальней стороны к продольном (длинному) уголку прикреплен отрезок алюминиевого уголка (короткого) длиной 15 см.

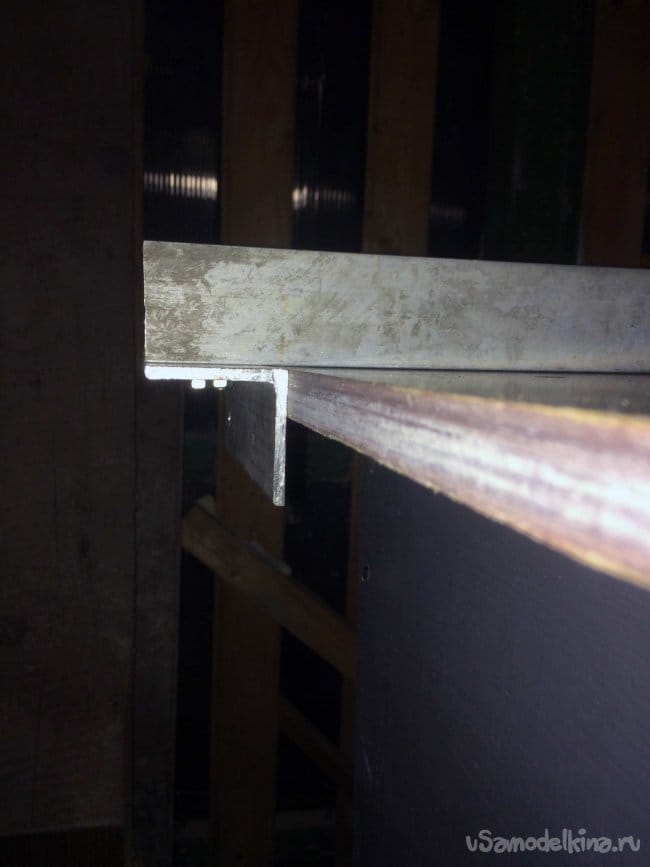

Дальний конец параллельного упора


Зафиксировал оба уголка струбциной и просверлил одновременно в обоих уголках отверстие 6,0 мм.
В это отверстие вставил болт М6 и с противоположной стороны зафиксировал его гайкой с гроверной шайбой (не очень сильно).
Приложил длинный уголок к пильному диску и поворачивая короткий уголок добился его плотного примыкания к торцу столешницы.
Между длинным уголком и пильным диском сформировалась строгая параллель.

Струбциной зафиксировал оба уголка и просверлил в обоих уголках одновременно второе отверстие диаметром 6,0 мм. В него вставлен 2-й болт. Оба болта крепко затянул.

Теперь смещение большого уголка будет строго параллельно пильному диску.

С противоположной стороны к длинному уголку прикрепил стальной уголок длиной 15 см.

Стальной уголок с прижимом


Ориентацию стального уголка относительно столешницы сделал по аналогии с алюминиевым коротким уголком. Скрепил уголки 2-мя болтами М6.

Сторону стального уголка прилегающую к столешнице отполировал шлифмашиной.
Торцы столешницы и уголки смазаны тонким слоем литола.

В стальном уголке просверлил отверстие и нарезал резьбу М10.
К болту М10 приварил проушину с воротком для прижима

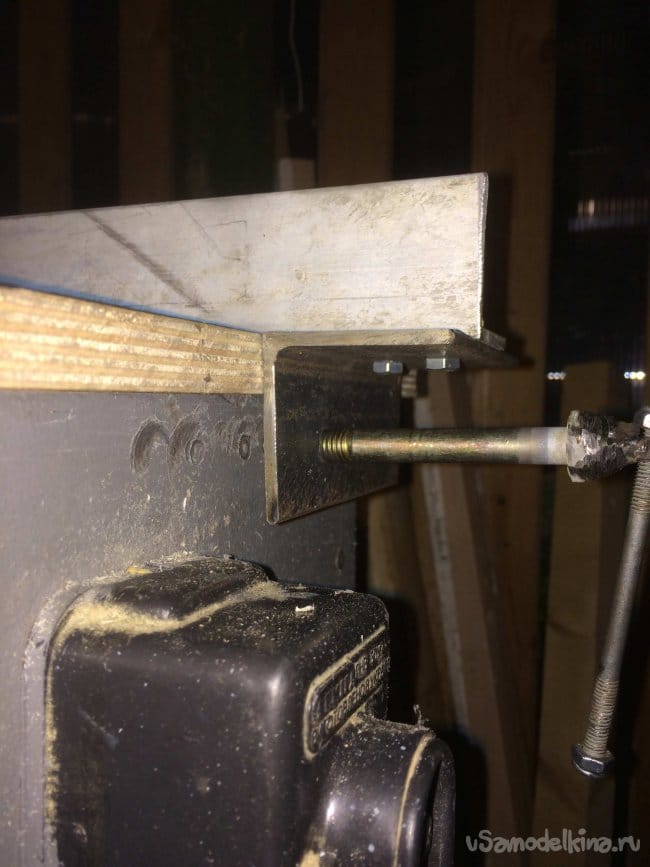

Прижим м помощью стального уголка и выключатель


При заворачивании болта происходит фиксация параллельного упора. На корпусе видны следы от болта. В это место будет установлена металлическая пластина, а торцу болта будет придана коническая форма.

Первые пробные пропилы показали гораздо более лучшие результаты, чем старая конструкция.

Снизу столешницы правее пилы во всю длину прикреплен для дополнительной жесткости алюминиевый уголок от старого параллельного упора (саморезами через 7 см).

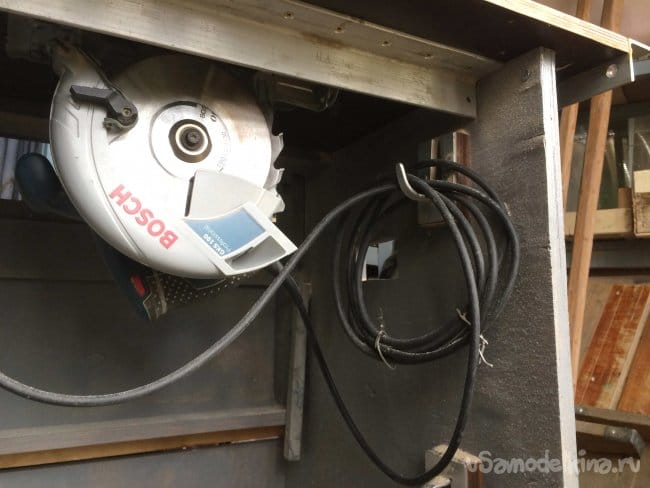

Уголок от старого параллельного упора (для жесткости)


Внутри конструкции крючки для подвески провода циркулярки и запасных пильных дисков

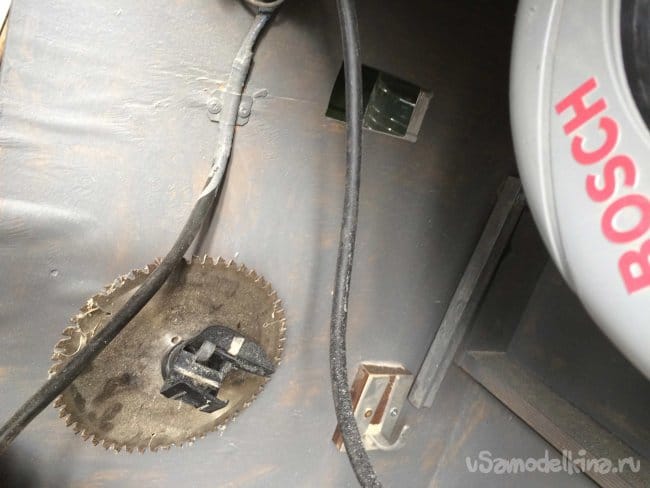

Запасной диск на крючке. На нем снаружи  оснастка для пылесоса.


Провода циркулярки на крючке


Циркулярка подсоединяется к розетке, которая стоит после выключателя.

Провод от циркулярки подсоединен к розетке


Опилки падают вниз. Их очень удобно убирать пылесосом с насадкой "Циклон" .
