    Сенсорная светомузыка

    Razrabotchik

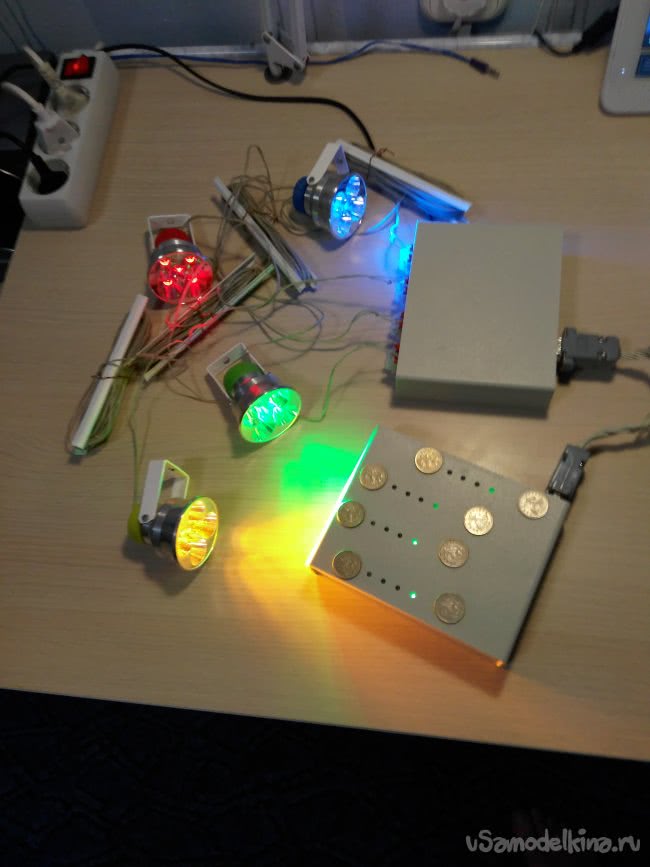

    В праздники придумал и изготовил сенсорную светомузыкальную игрушку для своей дочурки. Ей 8 лет и пора не только слушать музыку, но её и разукрашивать. С помощью 5-ти копеечных монет на пластиковой коробочке (монетки являются сенсорами) при касании, происходит загорание соответствующего цветного светодиодного 5-ти ватного светильника.

    Верхний сенсор каждого канала переключает режимы:
    1.Обычный
    2.Плавный
    3.Стробоскопический
    4.Автоматический.

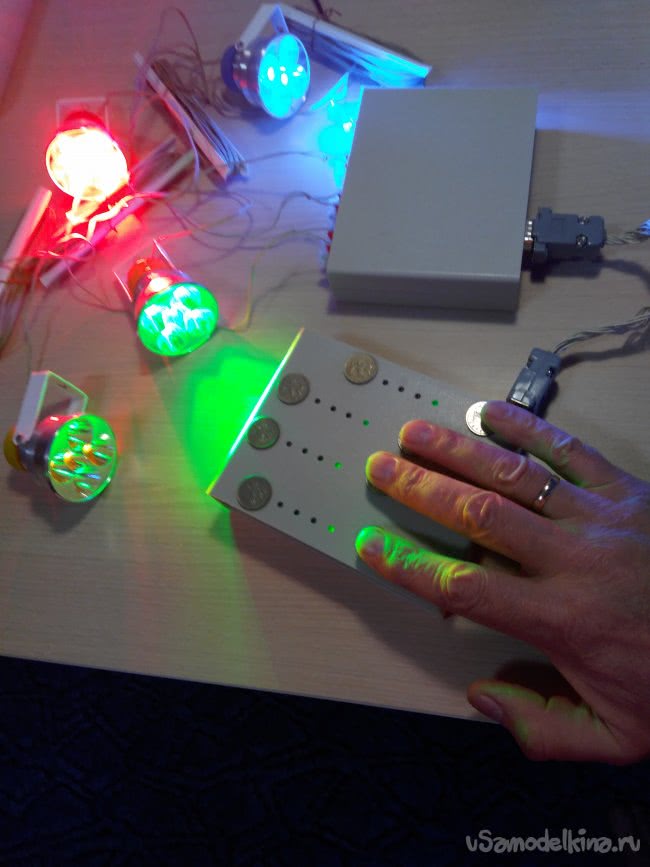

    Очень быстро, с помощью такой незамысловатой самоделки, дочь показала мне как у неё развито чувство ритма. Указательный палец управлял каналом с красным цветом, средний каналом с зелёным цветом, безымянный каналом с жёлтым, а мизинец управлял каналом с синим. Получилось очень прикольно и красочно, но нужна тренировка пальчиков....





    12 ответов

    Добавить ответ

      • smilesmilesxaxaokdontknowyahoonea
        bossscratchfoolyesyes-yesaggressivesecret
        sorrydancedance2dance3pardonhelpdrinks
        stopfriendsgoodgoodgoodwhistleswoontongue
        smokeclappingcraydeclarederisivedon-t_mentiondownload
        heatirefullaugh1mdameetingmoskingnegative
        not_ipopcornpunishreadscarescaressearch
        tauntthank_youthisto_clueumnikacuteagree
        badbeeeblack_eyeblum3blushboastboredom
        censoredpleasantrysecret2threatenvictoryyusun_bespectacled
        shokrespektlolprevedwelcomekrutoyya_za
        ya_dobryihelperne_huliganne_othodifludbanclose
    Razrabotchik Автор
    Иван_Похмельев,
    А мостики что, только для тиристоров? По моему они универсальны, самостоятельны и могут служить для любых целей где это необходимо. Вы наверно интересуетесь в какой части схемы они стоят?
    Иван_Похмельев
    Цитата: Razrabotchik
    Выходы работают на составном транзисторе и управляются напрямую от схемы.

    То есть, лампы низковольтные, не 230 В?
    Если нет тиристоров, зачем тогда 4 диодных моста?
    Razrabotchik Автор
    Иван_Похмельев,
    Ну да, у меня праздник вся моя жизнь. А режимы очень простые: Обычный - когда держишь палец на сенсоре, на соответствующем выходе полная яркость светильника, а когда отпускаешь, он гаснет. Плавный - когда при касании происходит увеличение яркости от минимума до максимума в течении половины секунды, но если палец с сенсора уберётся раньше, светильник выключится, а если остаётся то будет гореть в максимуме. Стробоскопический - это эффект стробоскопа, он работает пока палец на сенсоре, причём частота синего быстрая, жёлтого чуть медленней, зелёного ещё медленней, красный самый медленный. У каждого канала свой независимый генератор и настроен по наилучшему эффекту. Автоматический - каналы работают сами, без участия человека, как гирлянды новогодней ёлки с плавным изменением яркости.
    Razrabotchik Автор
    Korolev,
    Развязочки нет, схема работает от импульсного Б.П. на 24в./2А

    Иван_Похмельев,
    Про источники правда, а симисторов и трансформаторов там нет. Выходы работают на составном транзисторе и управляются напрямую от схемы.

    Korolev,

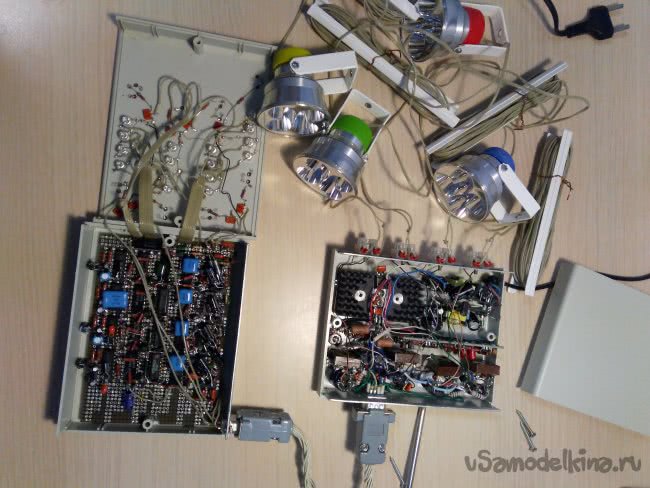

    Да, диодные мостики КЦ 402, я их использовал по прямому назначению и как механические держатели к электролитам...
    Иван_Похмельев
    Korolev, питание низковольтной части, видимо, через китайские ИИП (в правом верхнем углу "силового" блока), а связь с симисторными блоками через трансформаторы на ферритовых кольцах.
    Korolev
    Сетевой (220В) провод из "Пилота" к конструкции на фото виден, диодные мосты типа КЦ тоже, не возьмусь определять напряжение питания
    соответствующего цветного светодиодного 5-ти ватного светильника
    , а развязочка как организована? scratch
    Иван_Похмельев
    В праздники придумал и изготовил сенсорную светомузыкальную игрушку
    Позвольте усомниться в сроках. ))

    Верхний сенсор каждого канала переключает режимы:
    1.Обычный
    2.Плавный
    3.Стробоскопический
    4.Автоматический.
    Что это за режимы? Названия не говорят ровно ни о чём.((
    feonor12
    Razrabotchik,
    Какой ворох документации, какой мешок денег, Вы о чем? Вот, потягивая чаек за 10 минут, кусок текстолита, алюминиевый скотч, проводок и резистор.




    Это от нечего делать. А было бы оно мне надо, так там и динамику, и "теплый ламповый звук" всё чего душа пожелает...
    Razrabotchik Автор
    feonor12,
    Схема на микроконтроллере работает как обычный триггер, нет рисунка и динамики, а моя собрана на кирпичиках и может менять режимы и интенсивность свечения.
    Razrabotchik Автор
    ino53,
    Почему то так загрузилось с дублями.

    feonor12,
    Для фирменных производителей можно постараться, подключить к проекту кучу народа с ворохом документации и мешком бабок.
    ino53
    А чем отличаются 1 и 4 фото, 2 и 5, 3 и 6 между собой? Одно и то же, повторы...
    feonor12
    Попробуйте микроконтроллеры. Такую игрушку можно собрать на какой нить Attiny 13, вот как пример схема выключателя сенсорного для светодиодов.



    А то это какой-то страшный сон радиолюбителя. Не, я верю что схема рабочая, но такое кол-во микросхем в одном устройстве я последний раз видел когда учился, в лаборатории ТСО (технических средств и оборудования), их там со списанной техники выпаивали...
