    Сетевой контроллер - СК-6Ф

    Razrabotchik
    Предлагаемое к использованию устройство я разработал для своевременного и безопасного отключения оборудования, обрабатывающих центров, станков с числовым программным управлением, средств автоматики поточных линий и т.д. Контроллер выдаёт информацию о состоянии основной и резервной (генераторной или аккумулируемой) сети. Формирует команды для корректного, без аварий, отключения автоматики при изменении параметров сети. Особенно это важно во время технологического процесса. К примеру заготовка обрабатывается на токарном станке. И в момент неприятного события, специальные выходы устройства могут использоваться для формирования команды на вывод резца из рабочей зоны и тем самым исключить брак изделия. Сетевой контроллер (СК-6Ф) сохраняет информацию о том что произошло с сетью в момент остановки. Это позволяет проанализировать характер неисправности и своевременно её устранить. СК-6Ф питается от источника - 24в с бесперебойной схемой. Устанавливается на рейку в шкафу рядом с автоматическим и электронным оборудованием защищаемого станка.



    4 ответа

    Добавить ответ

      • smilesmilesxaxaokdontknowyahoonea
        bossscratchfoolyesyes-yesaggressivesecret
        sorrydancedance2dance3pardonhelpdrinks
        stopfriendsgoodgoodgoodwhistleswoontongue
        smokeclappingcraydeclarederisivedon-t_mentiondownload
        heatirefullaugh1mdameetingmoskingnegative
        not_ipopcornpunishreadscarescaressearch
        tauntthank_youthisto_clueumnikacuteagree
        badbeeeblack_eyeblum3blushboastboredom
        censoredpleasantrysecret2threatenvictoryyusun_bespectacled
        shokrespektlolprevedwelcomekrutoyya_za
        ya_dobryihelperne_huliganne_othodifludbanclose
    Razrabotchik Автор
    Korolev,

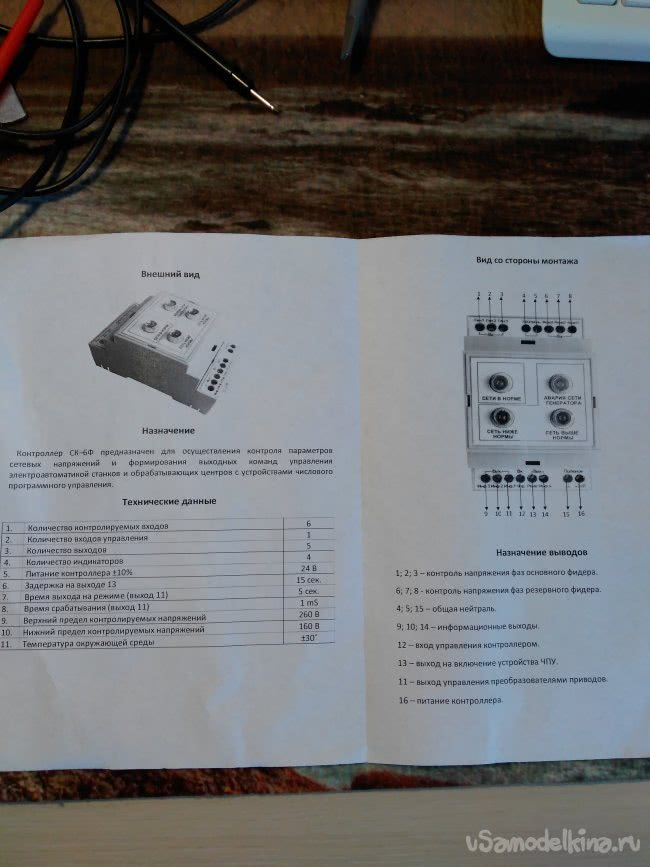

    Реакция практически мгновенная, ( см. паспорт) так как данная схема была разработана с учётом эксплуатации, ещё до сих пор используемых станков с тиристорными преобразователями. Новые станки на производстве с синхронными приводами имеют гораздо больший допуск и там всё проще....
    Korolev
    Razrabotchik,
    Когда происходит, в основной сети, критическое понижение напряжения или превышение
    В каких пределах и каких временных интервалах? scratch
    Razrabotchik Автор
    Pronin,

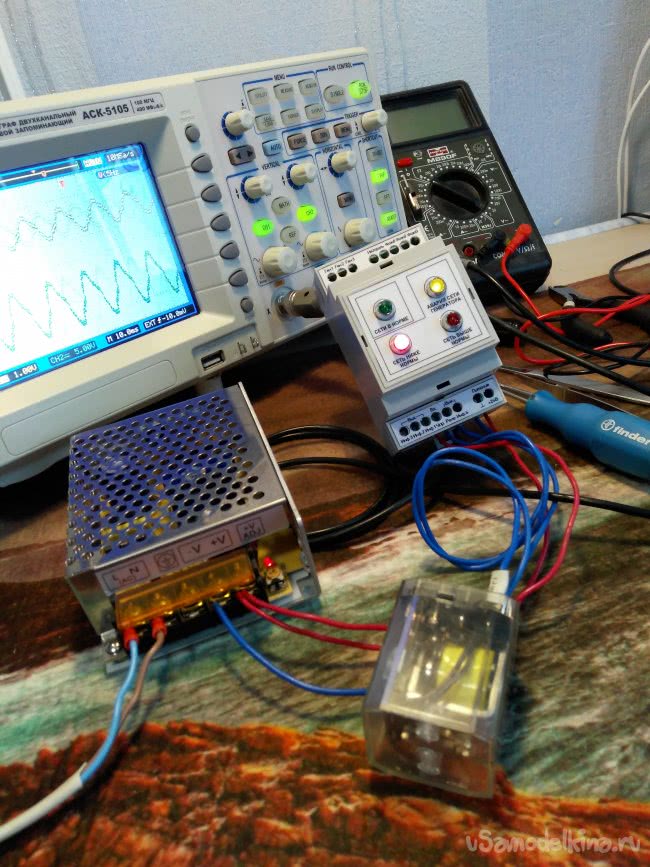

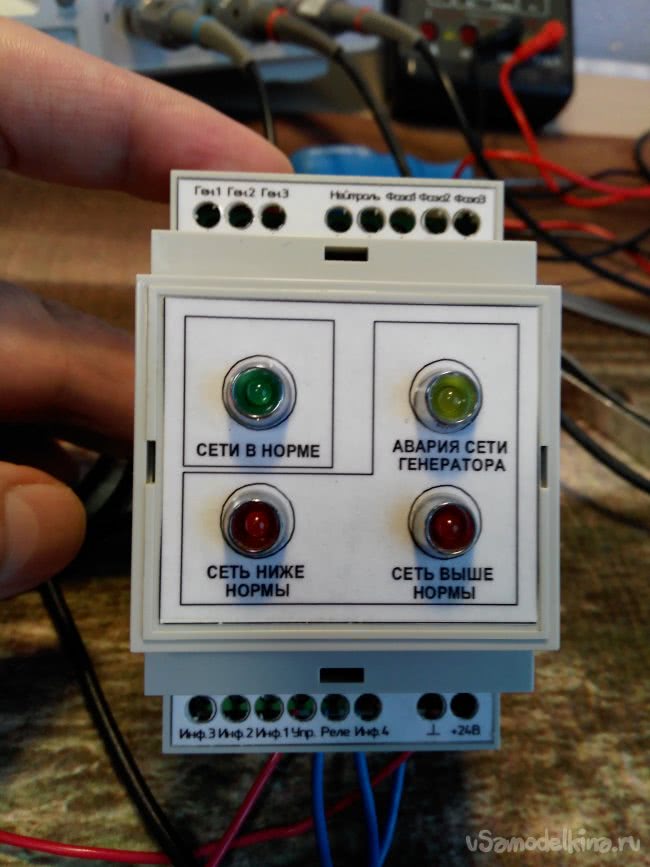

    Нет не от аккумулятора. Большинство станков имеет свои - 24в. с резервной АКБ для ЧПУ. Светодиод зелёный показывает что всё в норме. Когда происходит, в основной сети, критическое понижение напряжения или превышение, он гаснет и загораются красные светодиоды соответствующие аварийной ситуации. Процесс работы станка при этом прекращается. При сбое или аварии резервной сети, загорается жёлтый индикатор, информация передаётся на пульт или систему ЧПУ, при этом работа станка не прекращается и оператор сам принимает решение продолжать работу или нет. А на фотографиях просто блик, так снял...
    Pronin
    "СК-6Ф питается от источника - 24в с бесперебойной схемой." От аккумулятора что-ли?
    Лампочку на "Аварию" обычно ставят Красную.
    На диске (винчестер) аналогично сделано для вывода головок.
