» » » Проект двухэтажного дома из рубленных бревен

Проект двухэтажного дома из рубленных бревен

Проект двухэтажного дома из рубленных бревен


Двухэтажный дом из рубленного бревна, размеры в основании 10 x 11.6 метров.



Размер: 10.4 МБ
Формат: PDF, растровый
Язык: русский

Конструктивные и объемно планировочные решения проекта:

Общая площадь дома - 159.6 м2
Площадь первого этажа - 87.66 м2
Площадь второго этажа - 71.94 м2

Наружные стены - из рубленого бревна, диаметром 280-300 мм.
Внутренние стены - из рубленого бревна, диаметром 280-300 мм. (учитывать усадку бревен 5%).

Перекрытия над цокольным этажом находится на отметке -0.200

Межвенцевый утеплитель - из льняного полотна.
Конструкция крыши - стропильная.

Стропила выполнить из доски, сечением 50x200 мм., с шагом не более 700 мм.

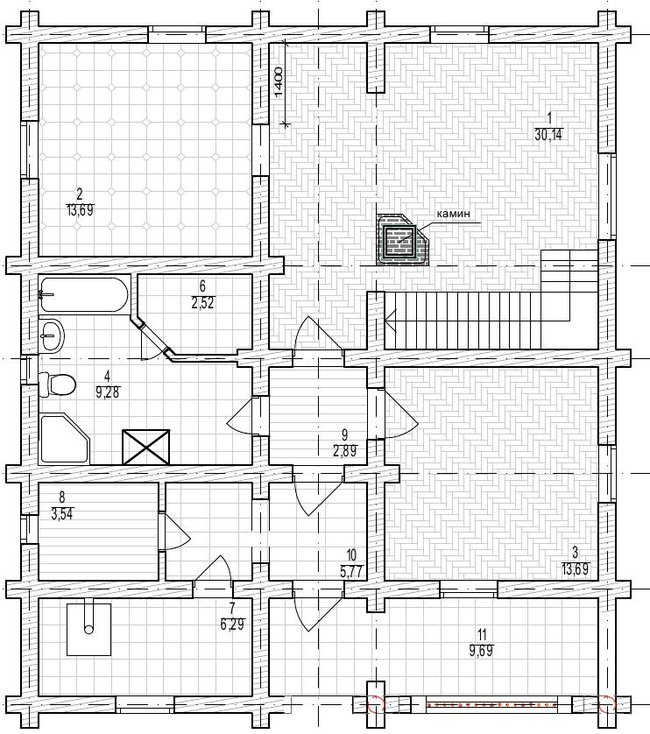

План первого этажа дома из рубленого бревна:
На первом этаже: гостиная, кухня, спальня, санузел, душевая, сауна, бойлерная, гардеробная, прихожая, тамбур, терраса.
Проект двухэтажного дома из рубленных бревен


План второго этажа:
Второй этаж: две спальни, холл, гардероб, санузел, балкон.
Проект двухэтажного дома из рубленных бревен


Состав проекта:
Планы этажей; план кровли; развертка кровли; разрезы фасад; схема расположения балок второго этажа; аксонометрия деревянных конструкций; схема расположения бревен по осям.



Источник: domstroiproekt.ru
