    Изготовление летающего аппарата из детского планера

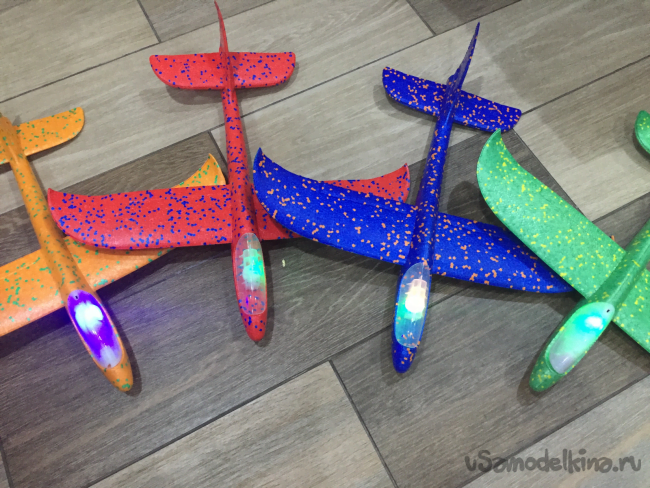

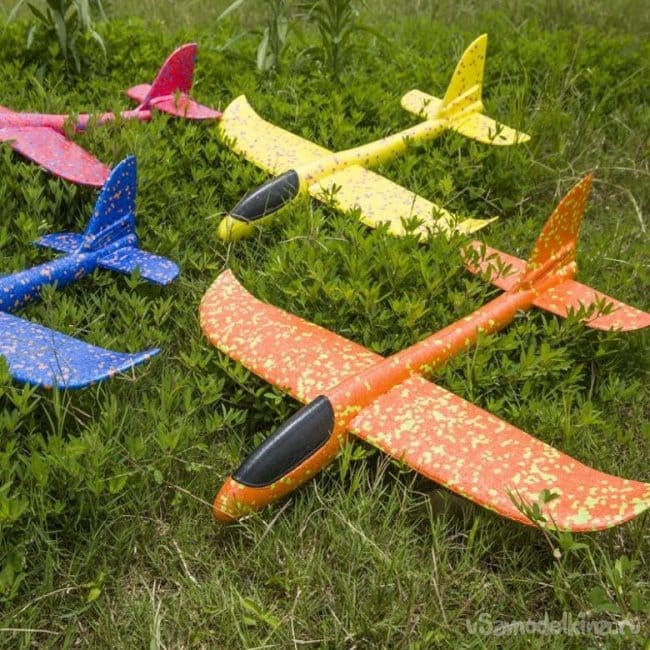

    В продаже полно различных вариантов этих простых неубиваемых планеров.


    Метательный планер для детей, 48 см, Жёлтый, Характеристики:
    Материал: полипропилен
    Размер: 48×46,5×22 см»

    В свое время покупал несколько таких самолетиков для подарков юным пилотам. Бросали играли было весело.


    Недавно зашел магазин и на распродаже увидел опять подобный планер. За совсем небольшую цену. Купил исключительно для изготовления летающего варианта.

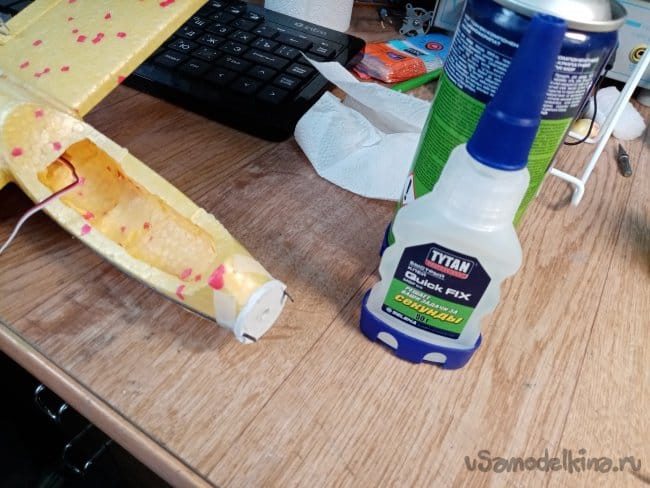

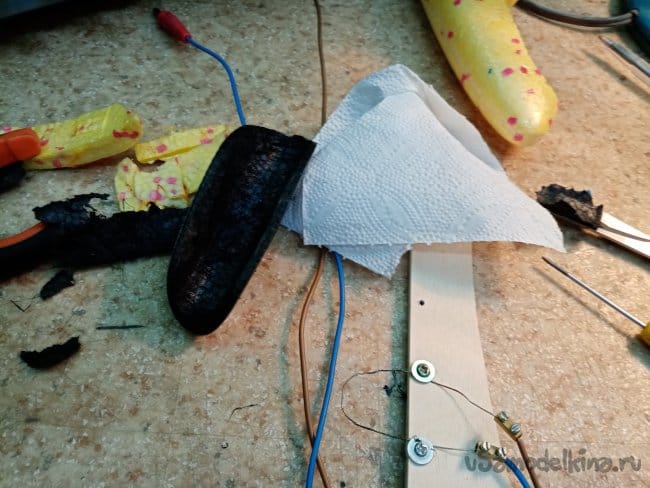

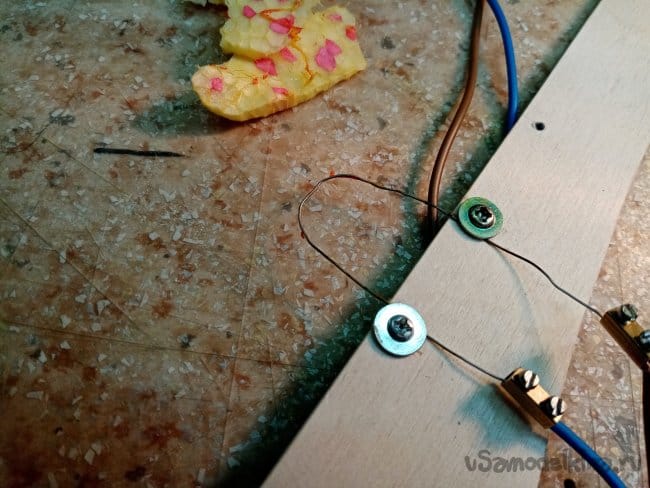

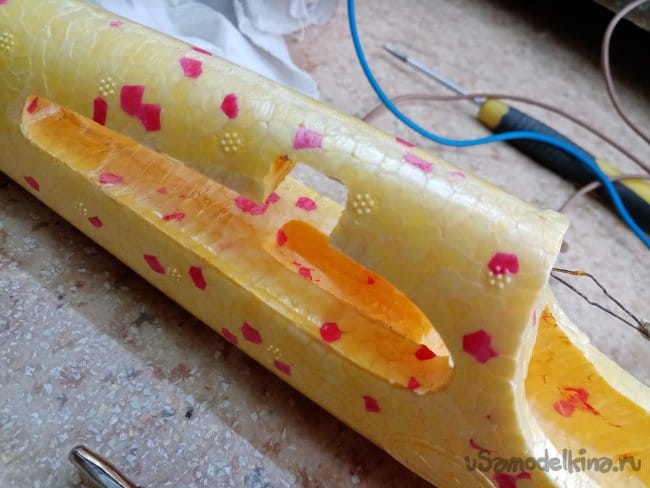

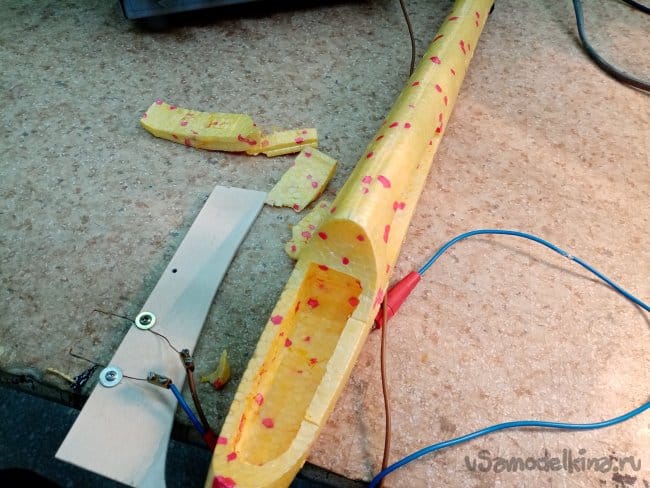

    Поскольку материал планера плохо режется ножом, вырезал силовой отсек в фюзеляжа нихромовой проволокой.

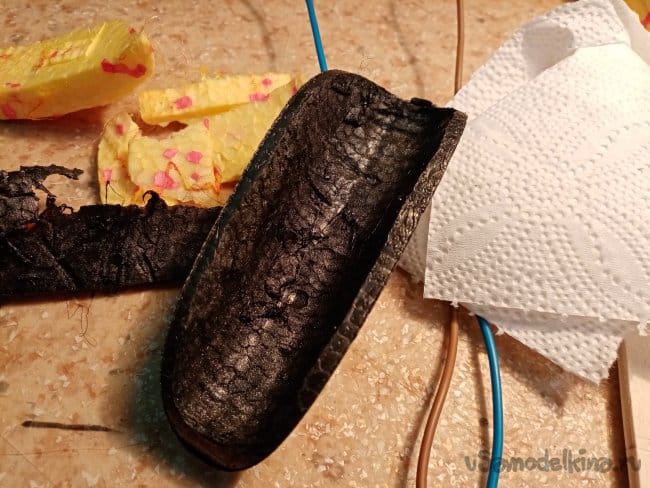

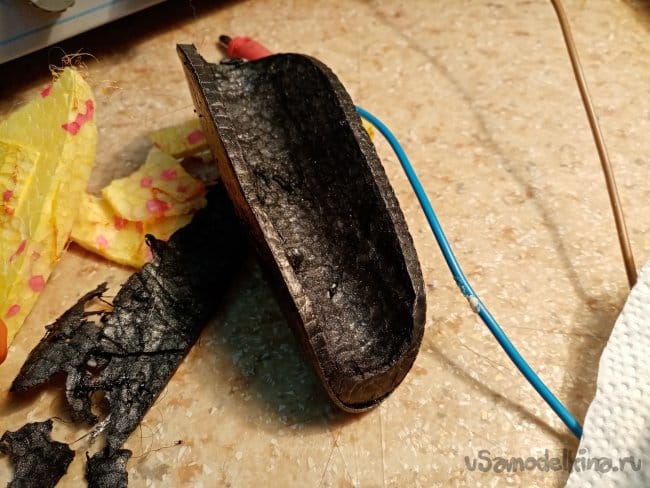

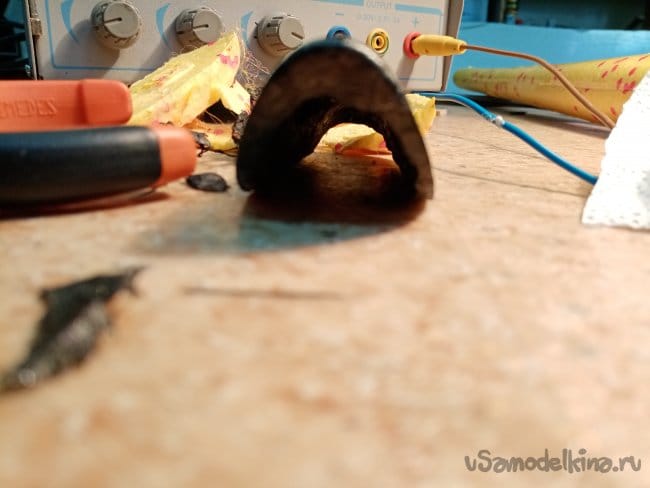

    И порезал фонарь кабины.

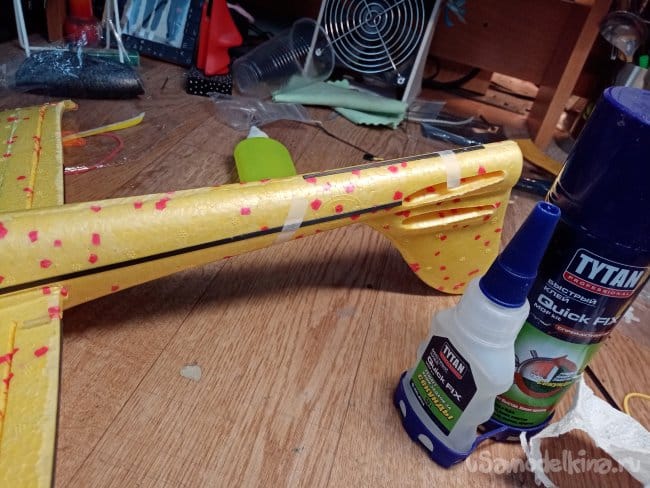

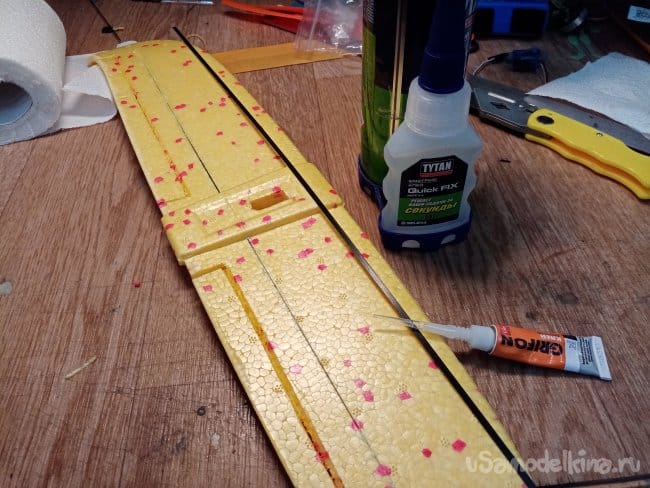

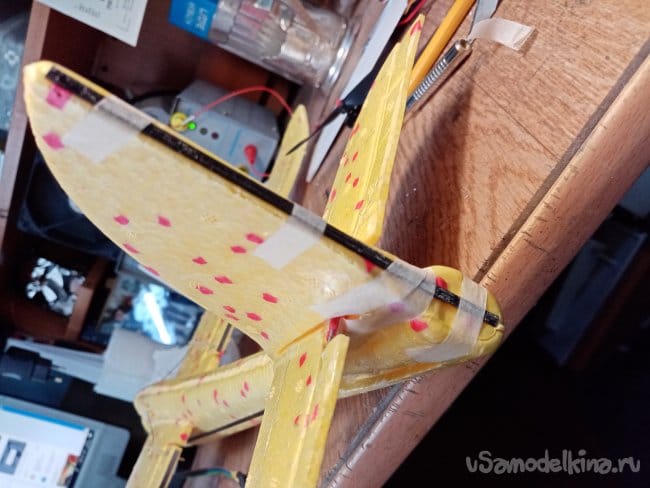

    Вклеил на циакрин угольные рейки 0,5х3мм усиления хвоста фюзеляжа и крыла.

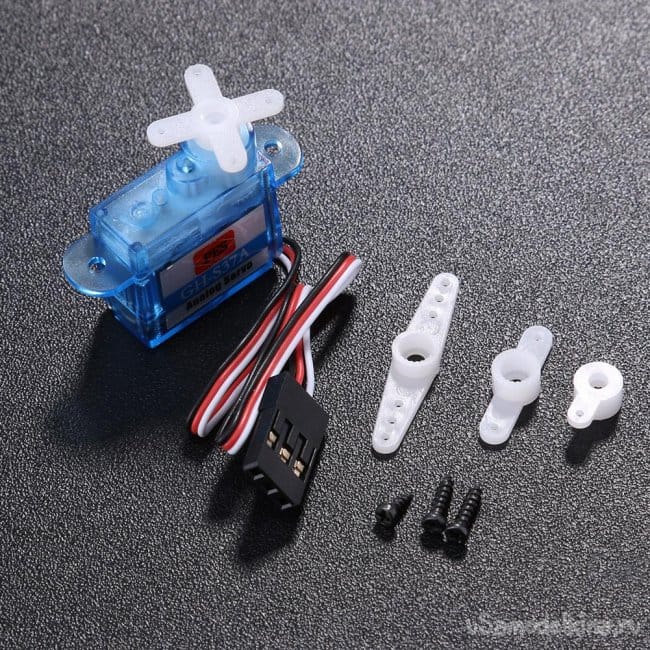

    Сервоприводы выбрал самые легкие какие у меня были. Покупал достаточно давно на Али.

    Характеристики.
    (1 шт. 3,7 г крошечные микро мини пластиковые шестерни Аналоговый сервопривод для RC Самолет Вертолет Дрон лодка части
    Спецификация:
    Материал корпуса: АБС-пластик
    Номер товара: GH-S37A
    Тип: Радиоуправляемый игрушечный мотор
    Применение: для игрушки БПЛА/вертолета, автомобиля, лодки.
    Рабочее напряжение: 4,8-6,0 В
    Ток: 100 мА
    Скорость: 0,12 с/60 ° (4,8 В)
    Крутящий момент: 0,7 кг/см (4,8 В) ~ 0,8 кг/см (6,0 В)
    Ширина: 10usec
    Диапазон температур: -30 ~ 60 ℃
    Длина кабеля: 16,5 см
    Размер: 35*25*
    Вес 3.7 гр.)

    Использую в основном на зальных и маленьких моделях. Весьма не плохие.
    Поскольку самолетик достаточно маленький, нужно сделать его легким, для внятного полета.

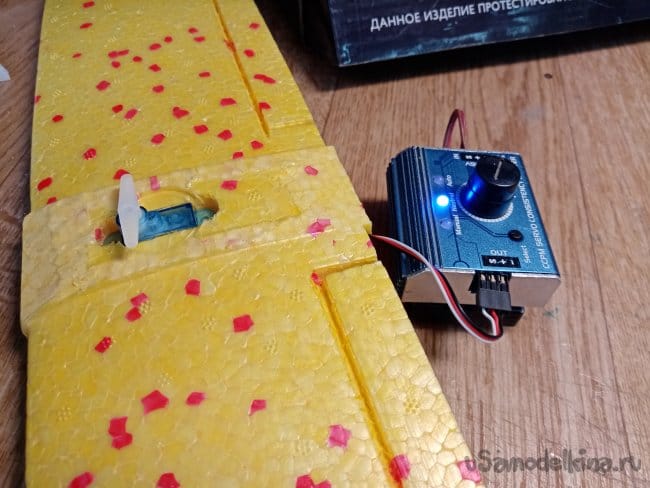

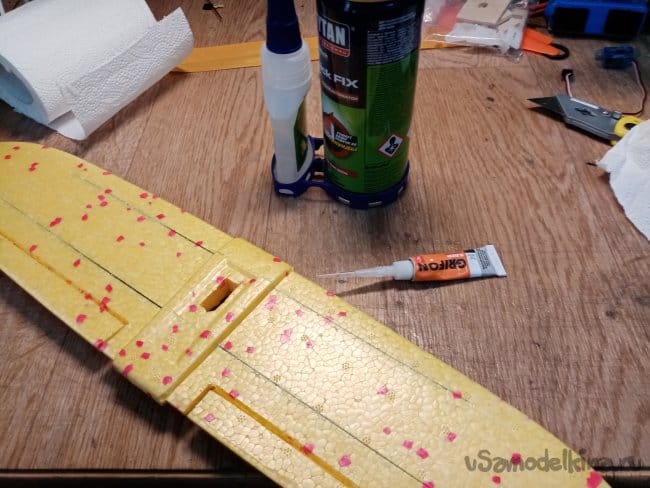

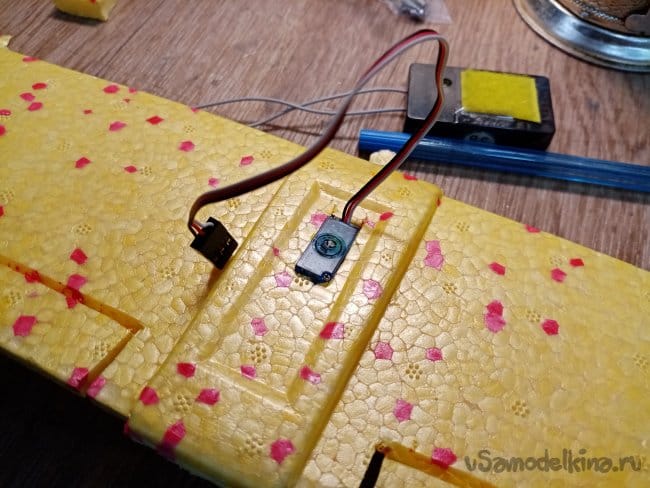

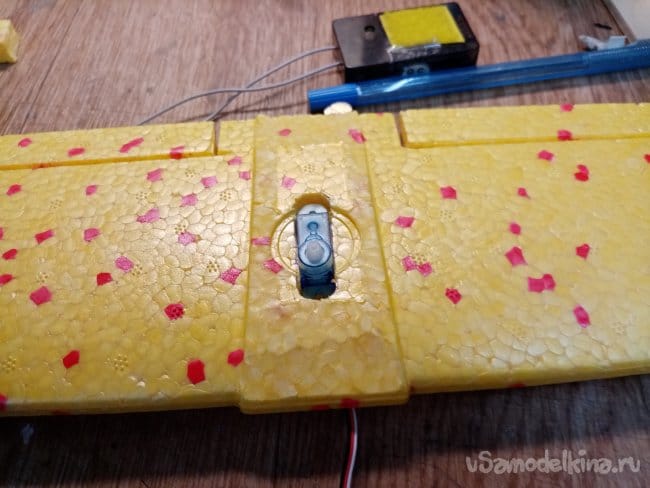

    Врезаю в крыло сервопривод. Предварительно обернул его малярным скотчем и вклеил на циакрине.

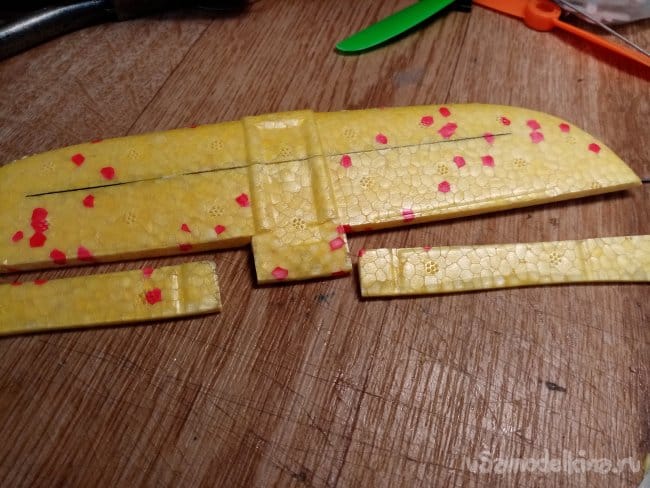

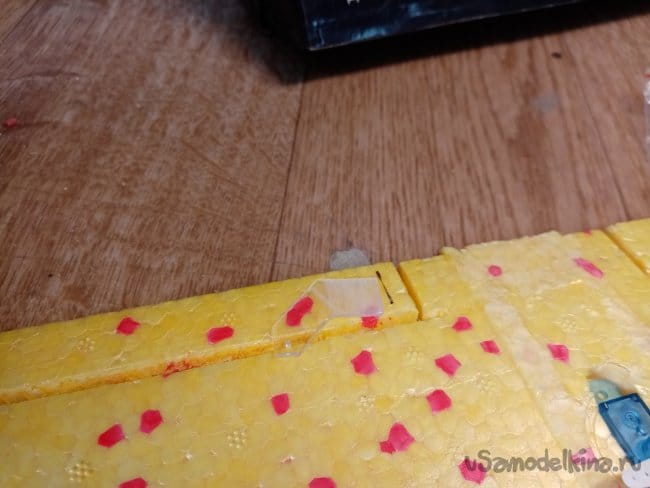

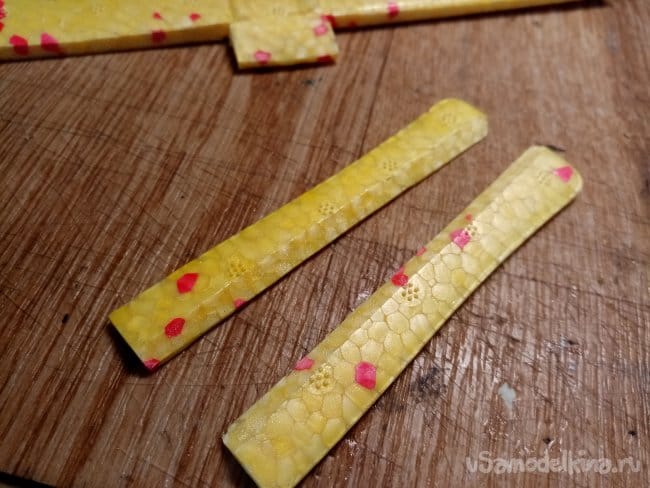

    Шарниры на элеронах изготовил следующим образом.

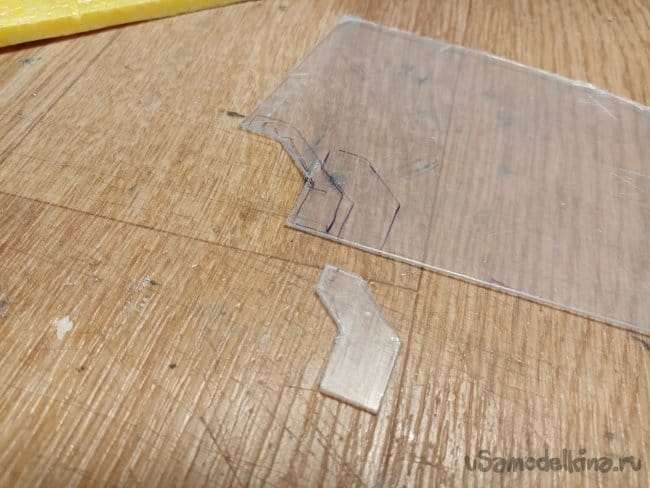

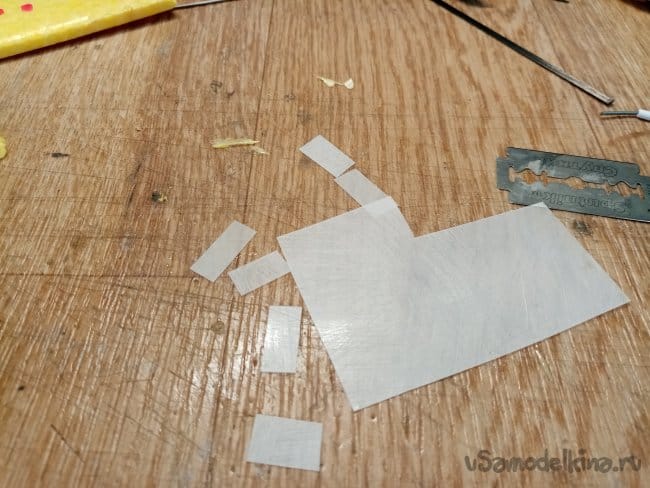

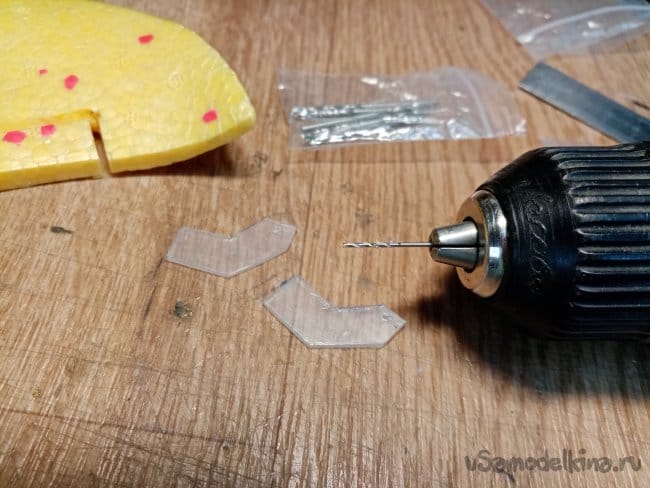

    Проплавил по заводской разметке паяльником оставит миллиметр материала. Хорошо гнется такой шарнир. Кабанчики из прозрачного пластика. Сверлю отверстия под тяги управления, лохмачу край крупной шкуркой, для повышения прочности склейки и вклеиваю в элерон на циакрине. Пробовал разный клей, только циакрин с активатором нормально держит в этом материале.

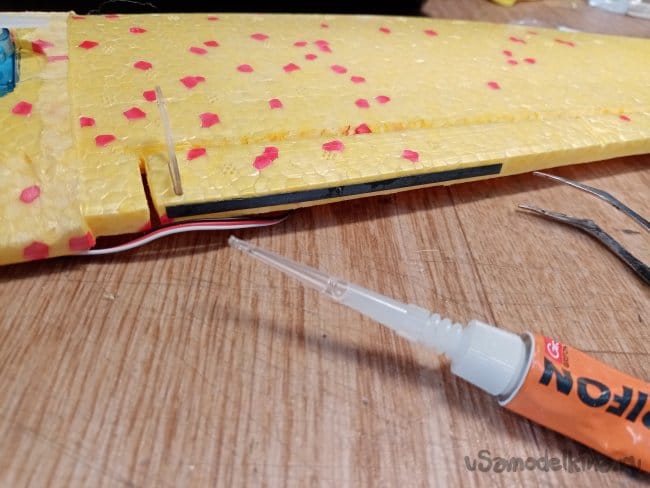

    Усилил задние кромки элеронов угольными планками 0,5х3мм. Опять-же на циакрине.

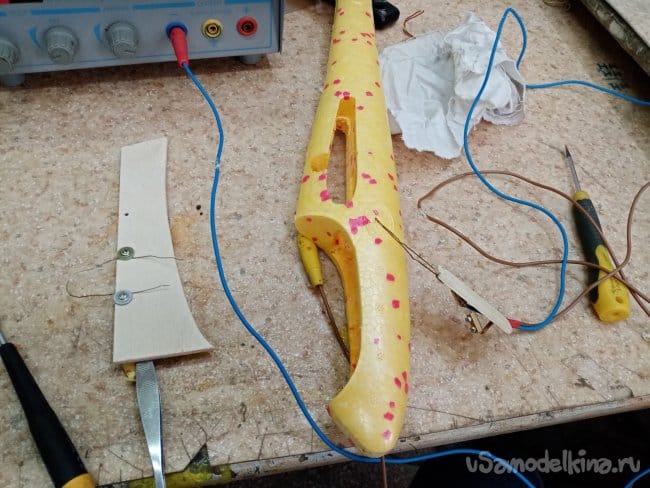

    В фюзеляже проплавил нихромом отверстие для сервопривода.

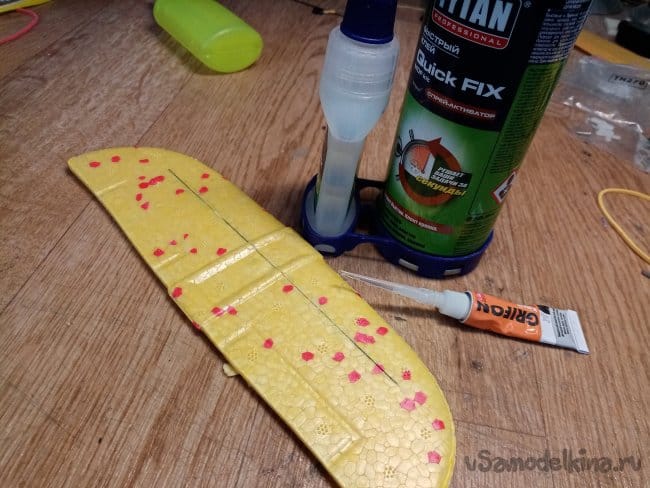

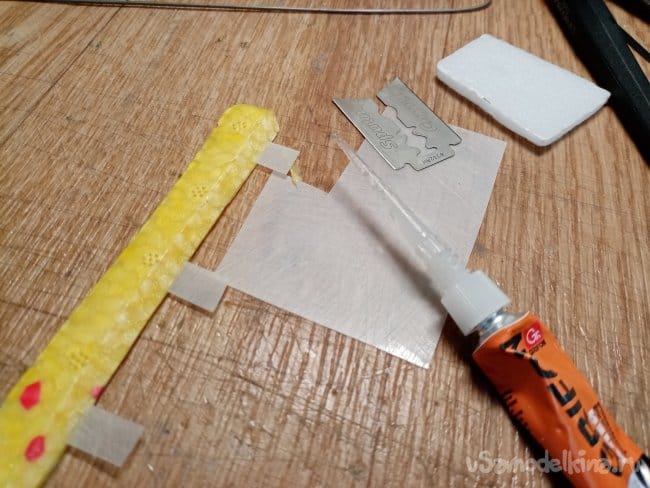

    Усилил карбоновой рейкой руль высоты и попытался изготовить паяльником шарнир как на элеронах. Фокус не прошел, закосячил. Пришлось отрезать и навесить на пластиковые петли. Половинки соединил на проволоке от скрепки.

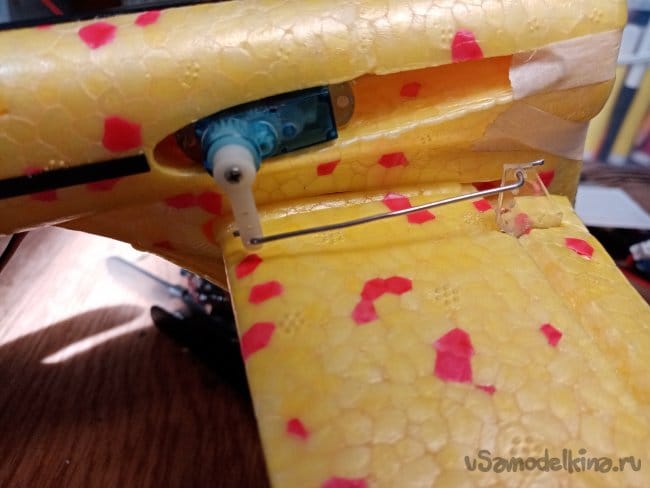

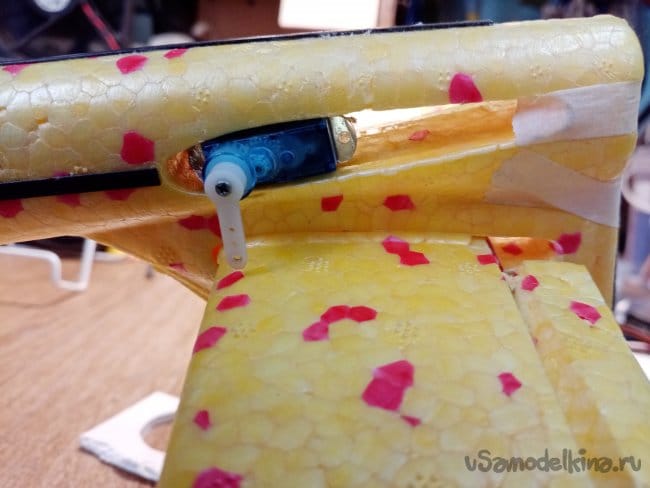

    Сервопривод для руля высоты размести в хвостовой части в отверстии, обернул малярным скотчем и на циакрин. Очень хорошо вошел на место.

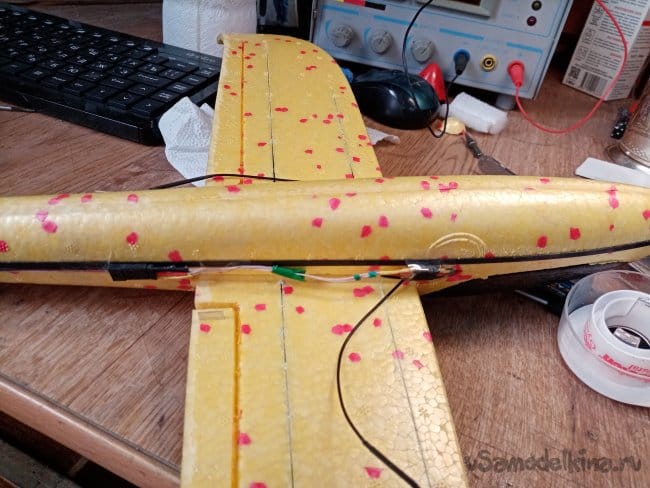

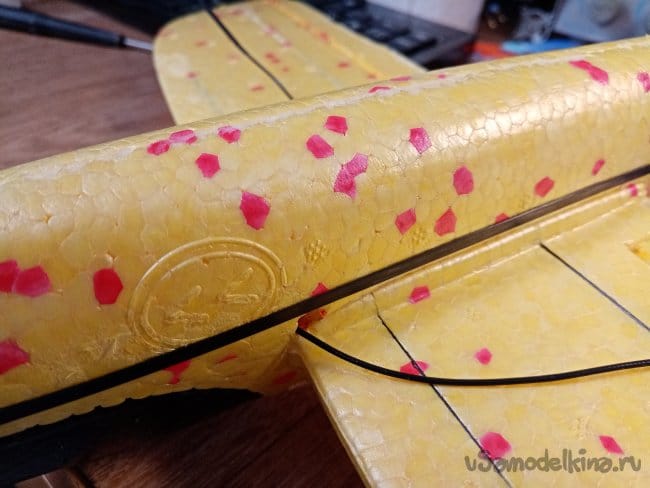

    Провод управления от сервопривода руля высоты не придумал как повести внутри фюзеляжа. Решил не мудрствовать и закрепил снаружи на скотч., но пришлось добавить маленький удлинитель.

    В качестве силовой установки подобрал самый маленький мотор на девять грамм с тягой в сто пятьдесят грамм.
    1712- 2290Kv 9.2g 3.5A 160g Thrust Outrunner.
    Изготовление летающего аппарата из детского планера

    Такие вот характеристики у этого мотора.
    (1712- 2290Kv
    Micro 9g brushless motor
    Factory Spec.
    Kv: 2290rpm/v
    Lipo Range: 2-3 cell
    Suggested props;
    GWS4025 / 3S / 2.9A / 145g Thrust
    GWS6030 / 2S / 3.1A / 134g Thrust
    GWS7035 / 2S / 3.4A / 130g Thrust
    Best current range: 1.7-3.5
    Weight: 9g
    Shaft: 2 mm
    Stator: 18×6 mm)

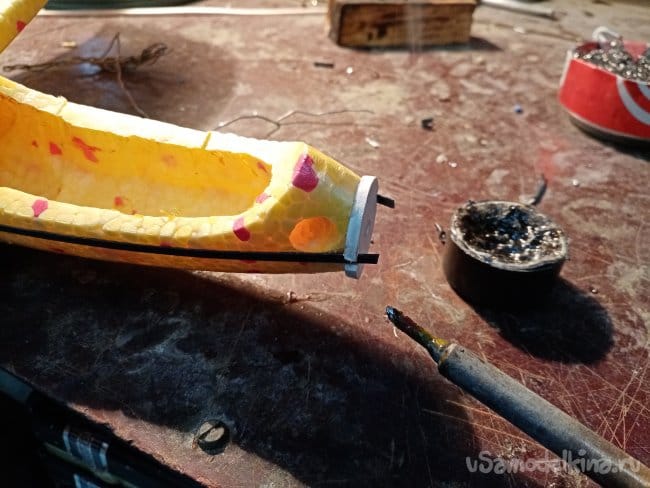

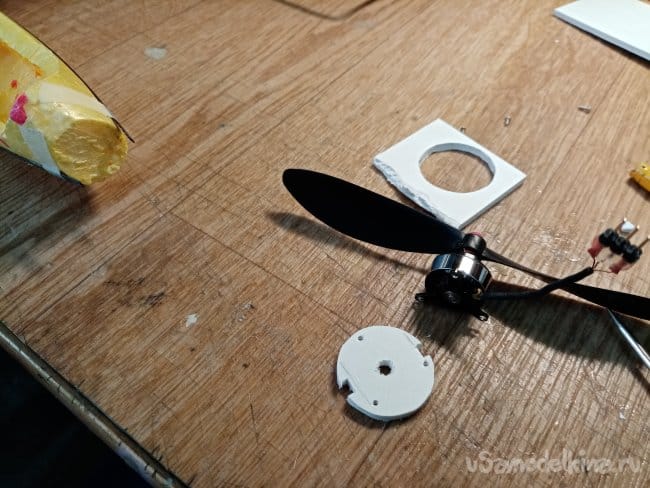

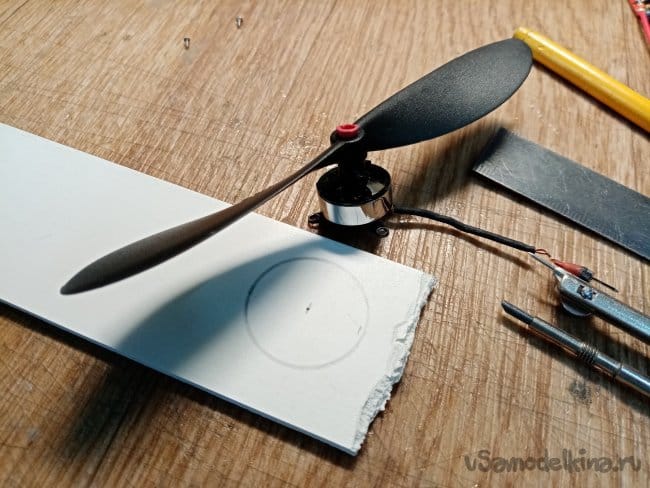

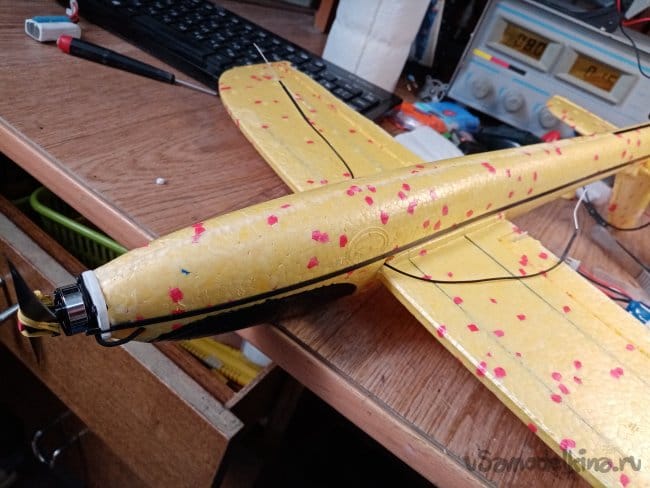

    Отрезал немного носика и вклеил мотораму. Дополнительную прочность придали полоски карбона идущие вдоль фюзеляж в качестве усиления.



    Регулятор подобрал под характеристики мотора. Очень и очень неплохой регуль.

    Технические характеристики:
    (Продолжительный ток: 12 A
    Кратковременный пиковый ток: 15 A
    BEC: 5В / 2A
    Тип BEC: линейный
    Элементы LiPo: 2 — 4
    Элементы NiMH: 5 — 12
    Вес : 13 г
    Размер : 32×24×10 мм)
    А так-же небольшой винтик, тяги должно хватить с избытком.
    Пропеллер электро EMP 7×4E

    Небольшие аккумуляторы от зальных самолетов 7.4 вольта. Вполне должно хватить на полет минут в пять.
    Turnigy nano-tech 180mAh 2S 25 °C LiPoly Pack (Compatible LOSB0863) (5pcs)
    Только у меня белого цвета.

    Характеристики.
    (Capacity: 180mAh
    Voltage: 2S1P / 2 Cell / 7.4V
    Discharge: 25 °C Constant
    Weight: 13.7g
    Dimensions: 36×20.5×10.5 mm
    Discharge Plug: E-Flight Ultra Micro)
    Начал примерять оборудование. Не входит четко приемник. Я использовал такой вариант на шесть каналов.
    Приемник Hobby King 2.4Ghz 6Ch V2
    Hobby King 2.4Ghz приемник 6 каналов Версия 2
    Вес: 13гр
    Совместим с аппаратурой радиоуправления: Turnigy 9X 9Ch; HobbyKing T4A, T6A версии 2.

    Некуда было поместить антенны. Проплавил небольшие отверстия в фюзеляже под крыльями и решил проблему.


    Для проведения силовых проводов от мотора к регулятору пришлось организовать еще одно отверстие в носовой части.

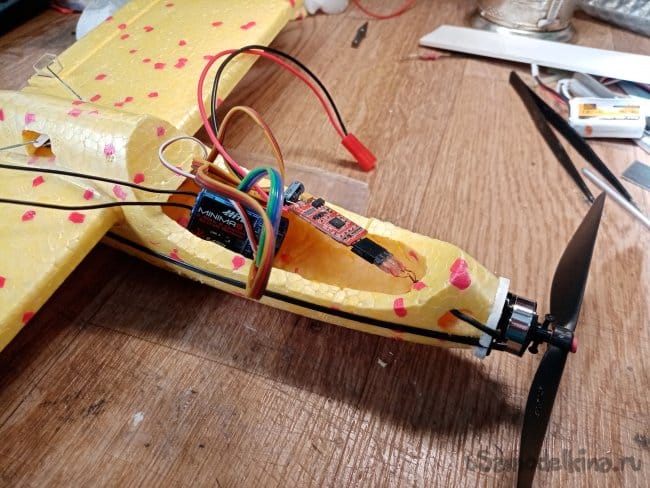

    Наконец закончил с оборудованием.

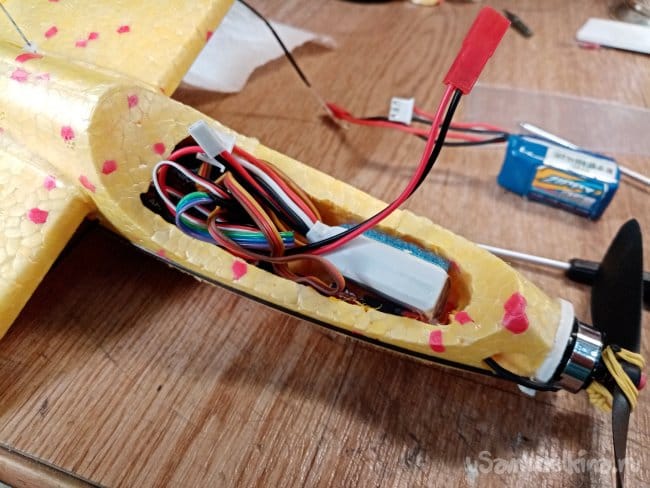

    Все так хорошо улеглось фюзеляж. Достаточно плотно.

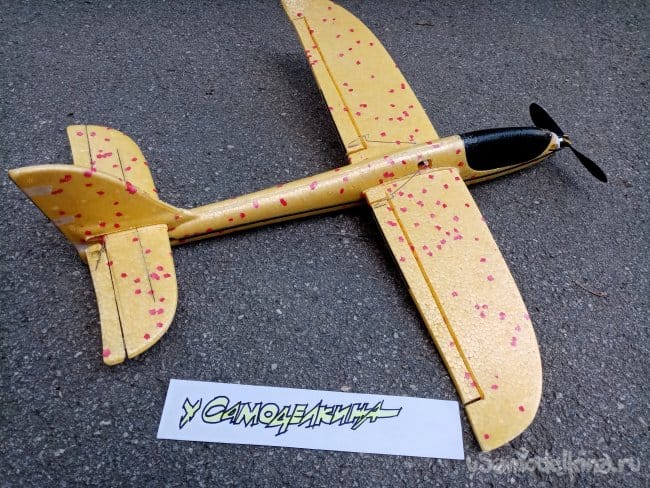

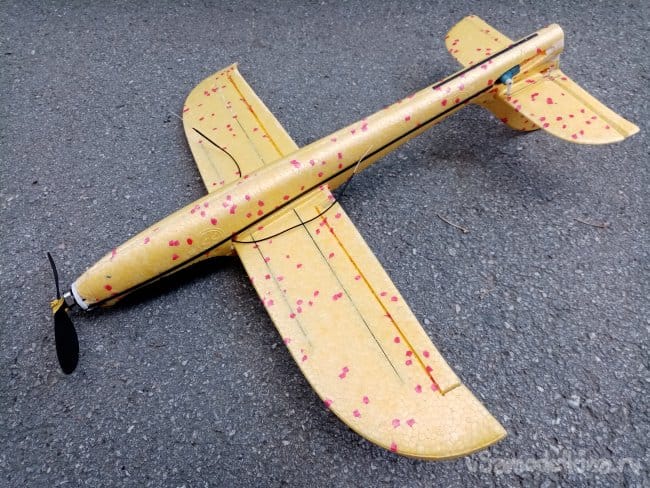

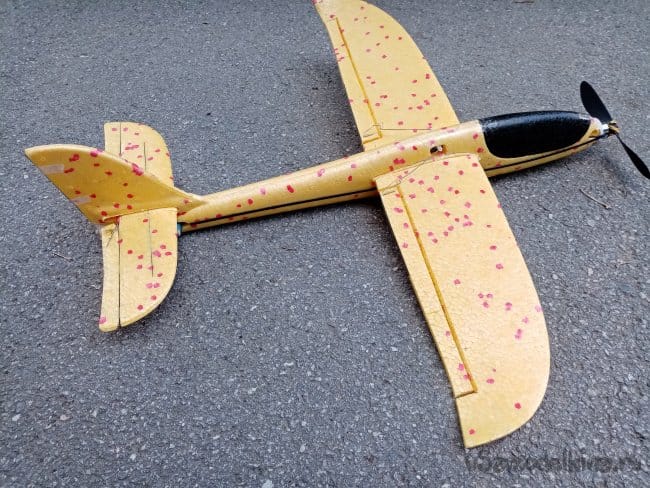

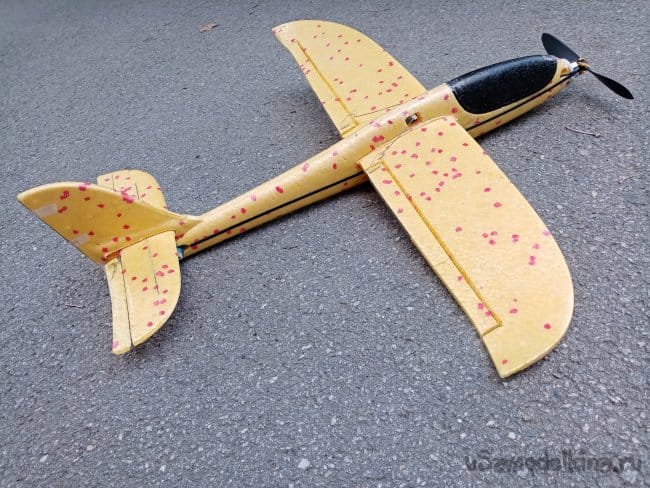

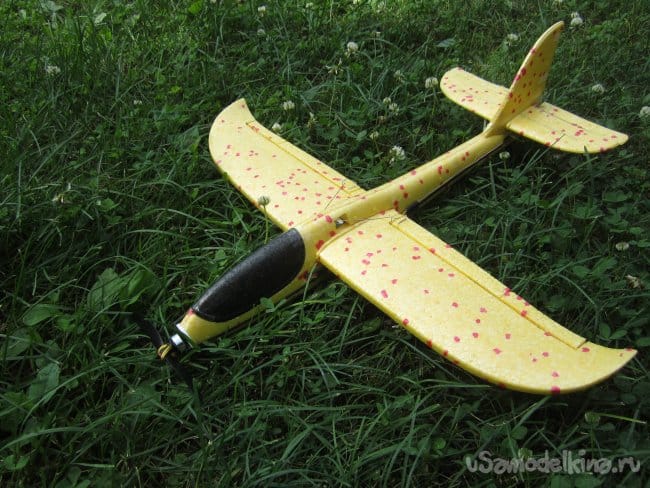

    И так чего у меня получилось их этого маленького планера.





    Пошли на травку, полетаем.

    Полетел не плохо, но я не сумел удержать по крену и свалился.

    Повредил единственный маленький моторчик. Придется перематывать. Полетам еще!
