    Стенд для настройки управления планеров

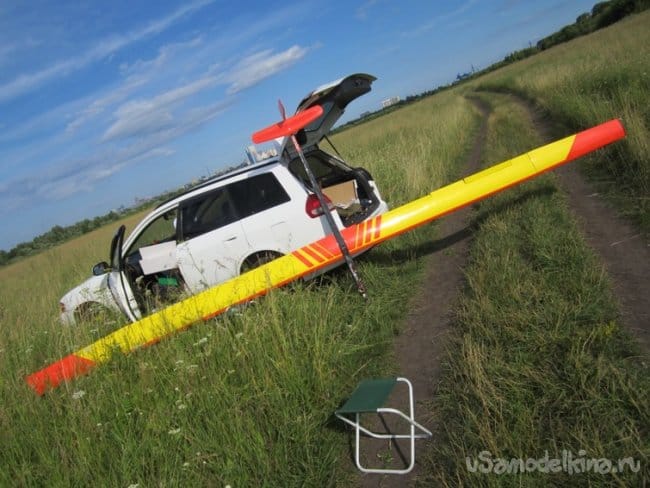

    Подросли мои планера. И проблема с настройкой встала ребром.

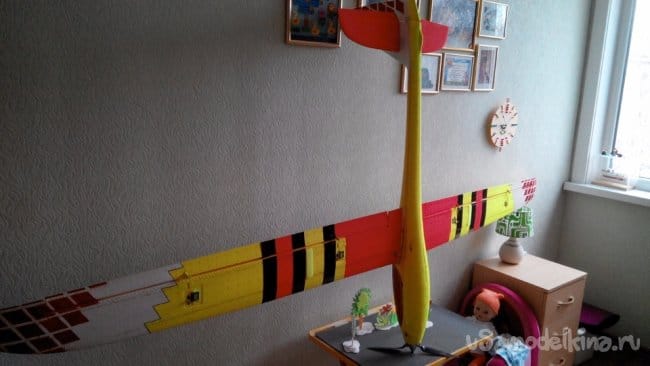

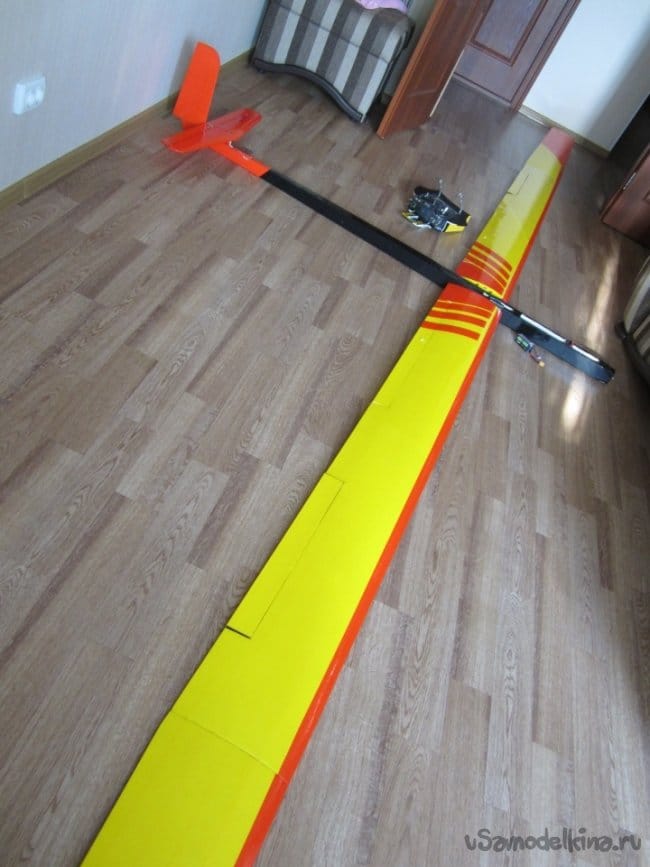

    Вот пожалуйста от балкона до ванной. И как кантовать такую штуковину для настройки?

    Решил изготовить "стенд-самолет". Чтобы не возиться дома с такими размахами.

    Идея такова, снимаю приемник, соединяю все в кучу на стенде. Настраиваю, элероны, флапероны, рудер, элеватор.

    Затем переставляю приемник на планер и вот мне счастье. Остается только подстроить триммерами или в крайнем случае реверсы заделать. Эти мелочи можно уже в поле, на просторе построить.

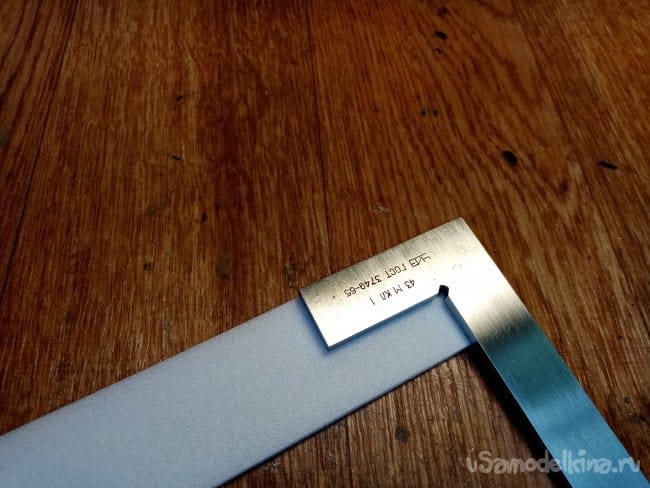

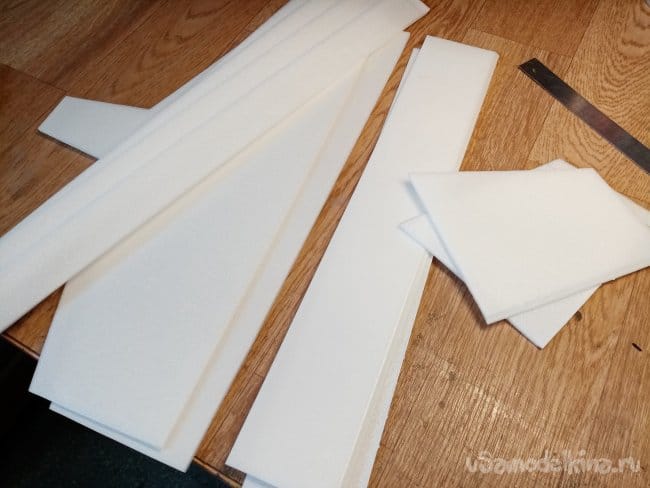

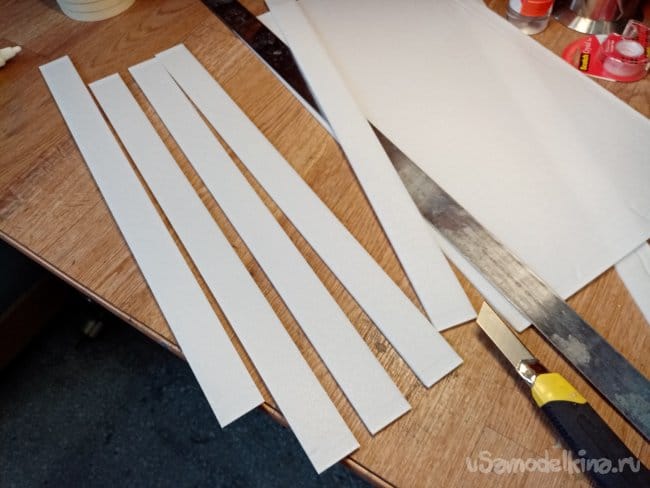

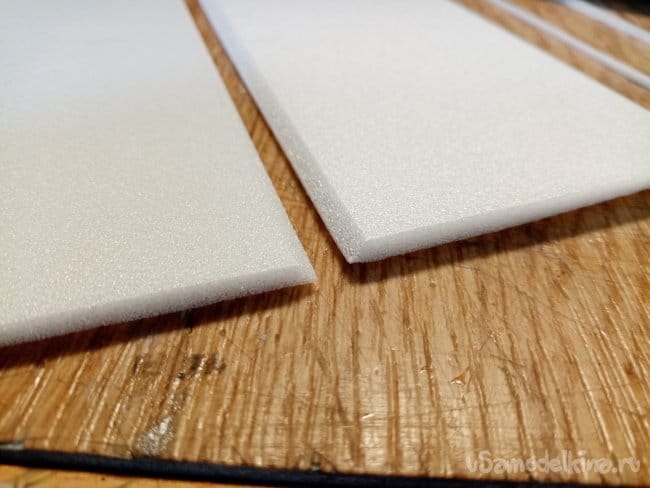

    Нарезаю заготовок на вертикальные стенки и верх-низ стенда.


    Элероны, флапероны и элеватор в одну линию, после разрежу.

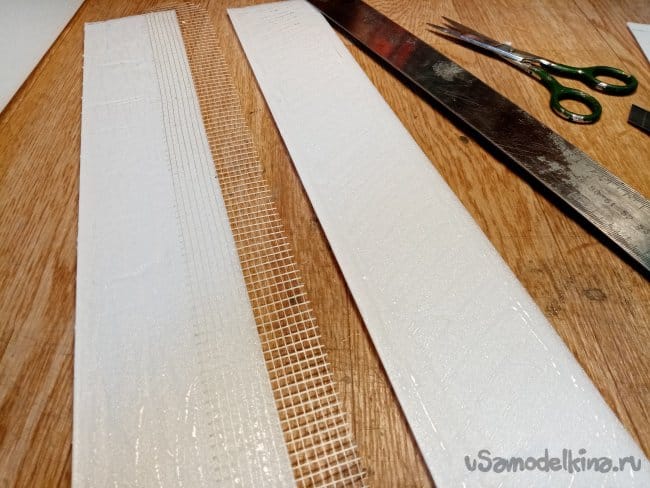

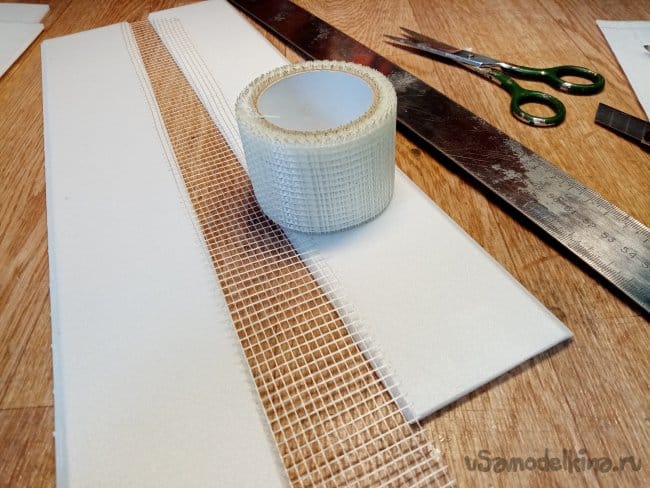

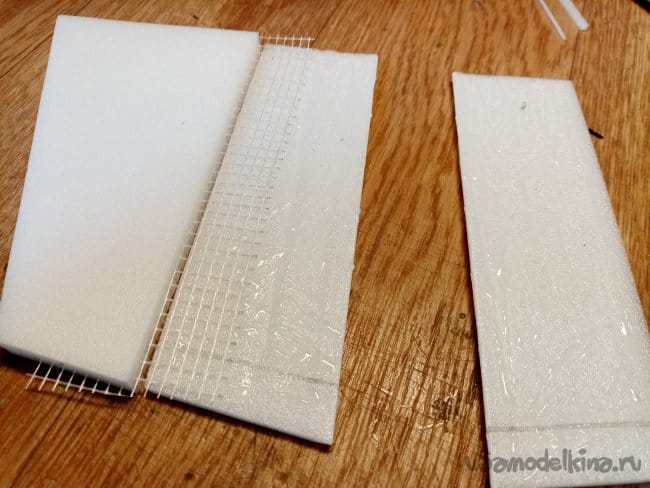

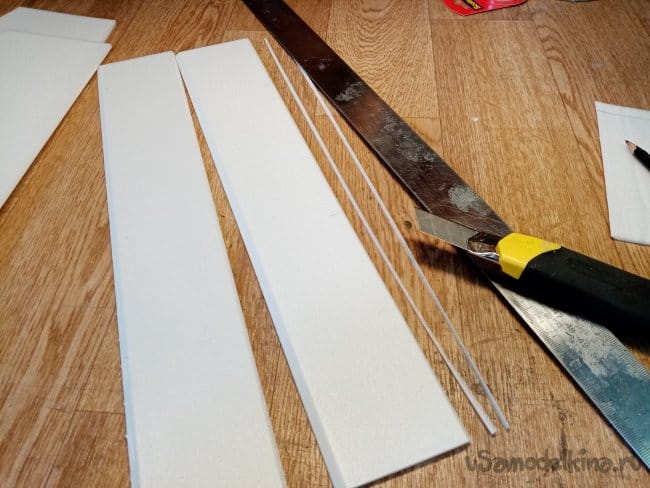

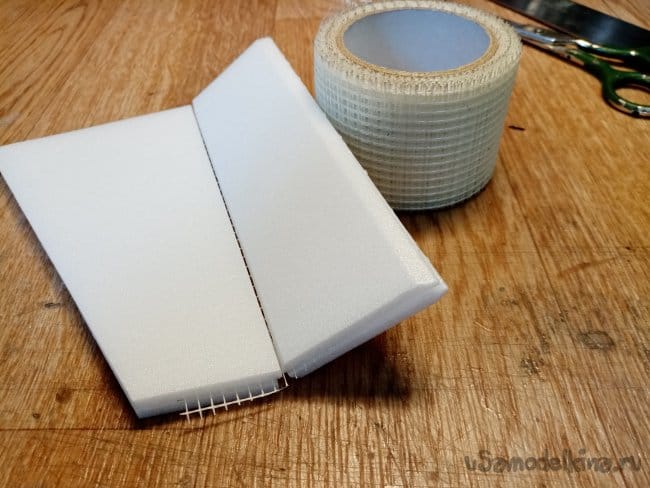

    Срезаю фаску и буду навешивать на серпянку. Клей наношу на две формы. Приклеиваю серпянку и сверху вторую часть.

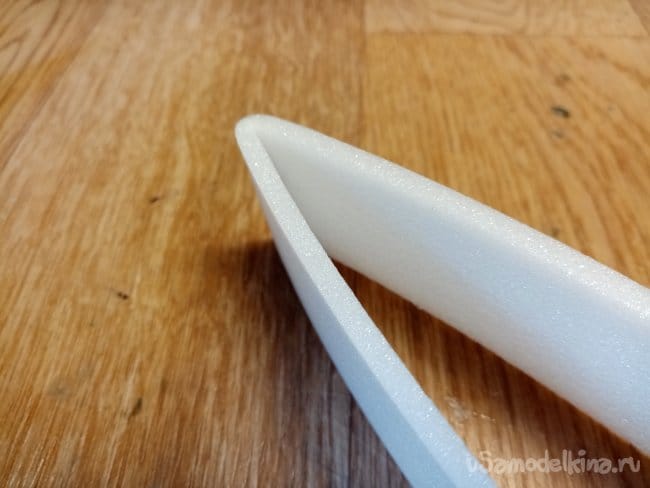

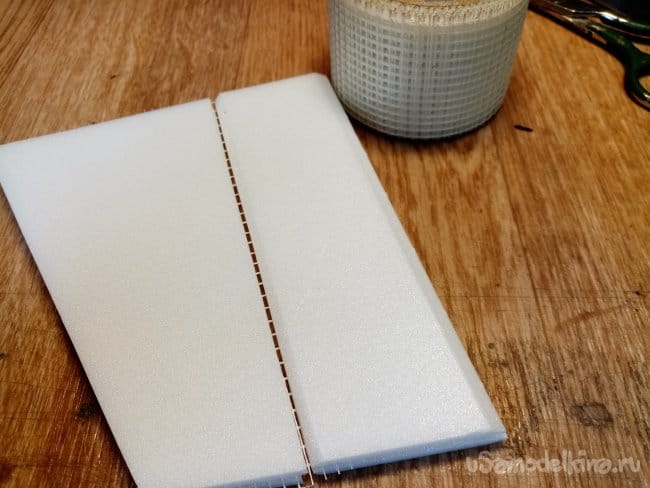

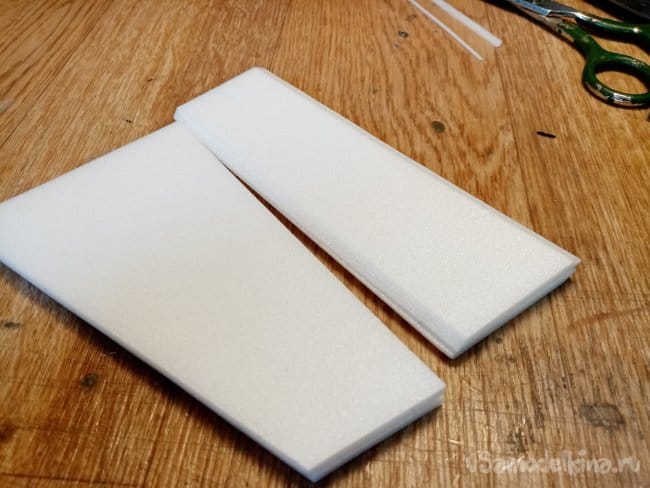

    Хвостик тоже. Показываю сгибание, норма.

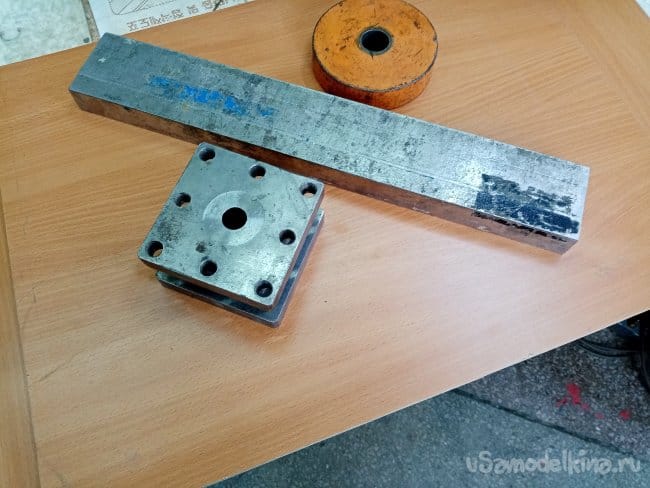

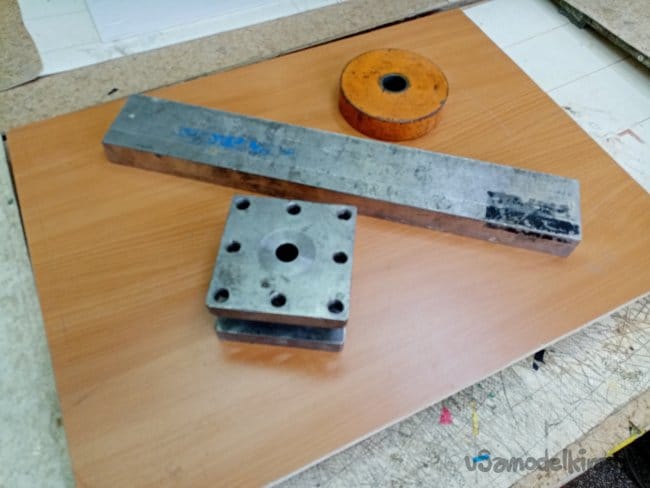

    Все под пресс.

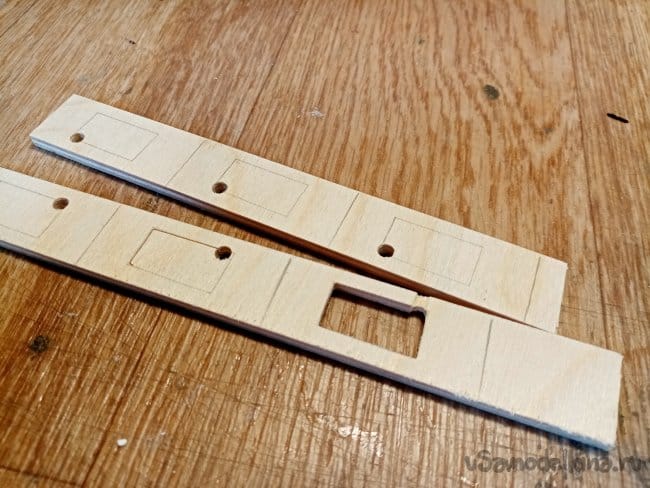

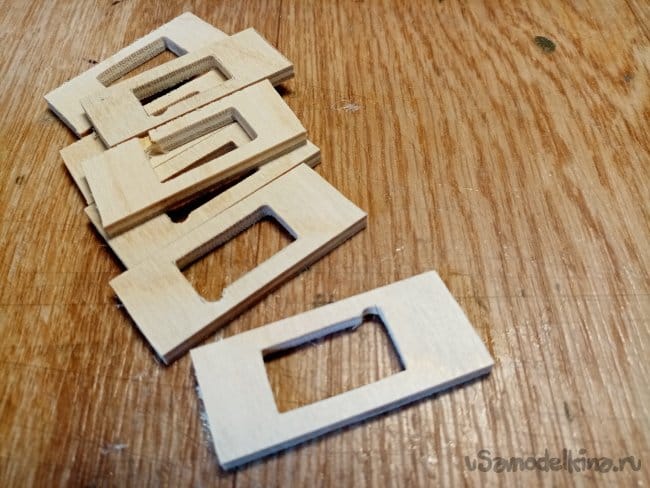

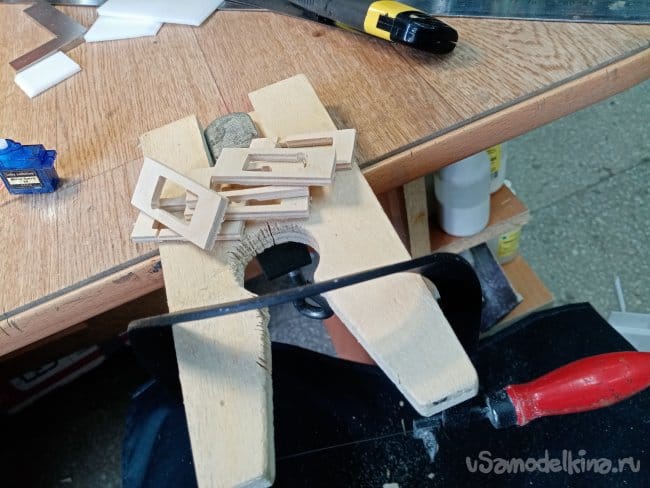

    Пока все героически клеится, выпиливаю рамки для сервоприводов из 4мм фанеры.

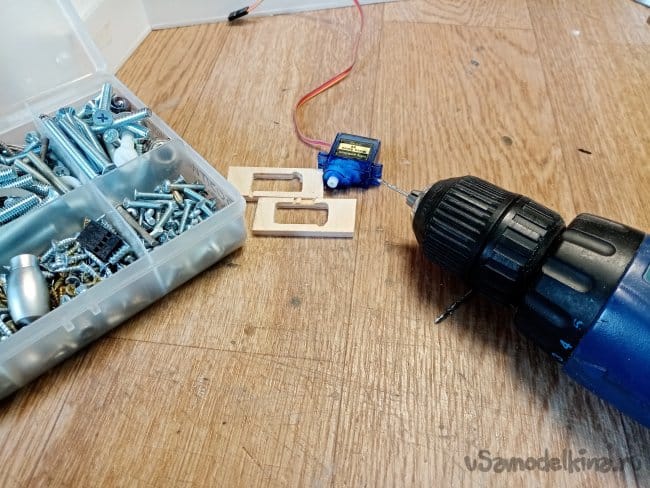

    Отверстия под шурупы, делаю сразу. Сверлить на готовой пенопластине чревато.

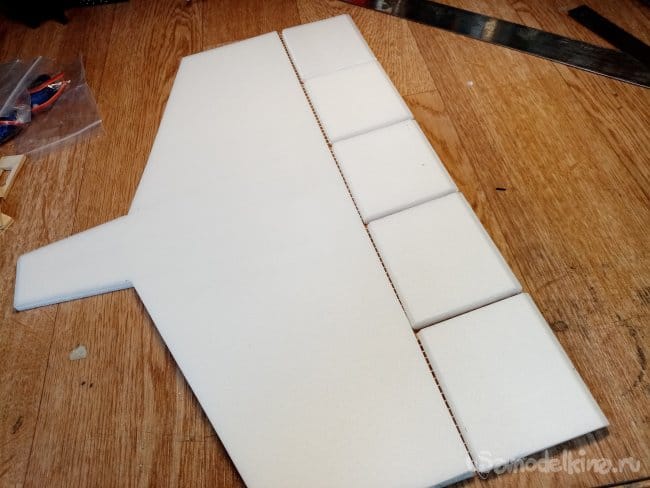

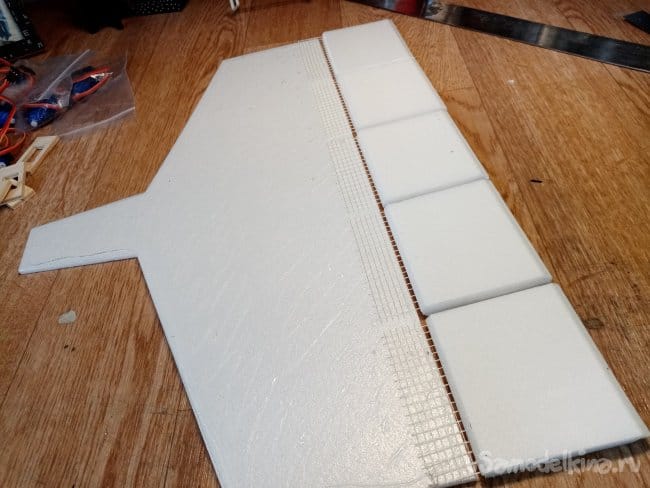

    Разрезал заготовку на Элероны, флапероны, элеватор, собрал верх стенда. И под пресс.



    Затем ЧАЙ-ТАЙМ.

    Продолжаю.

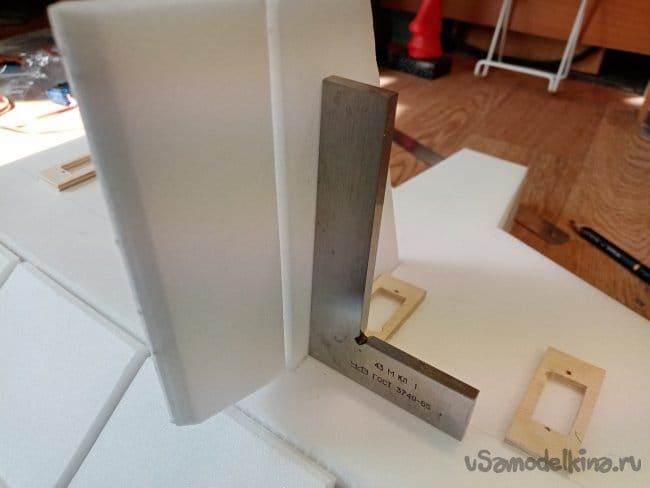

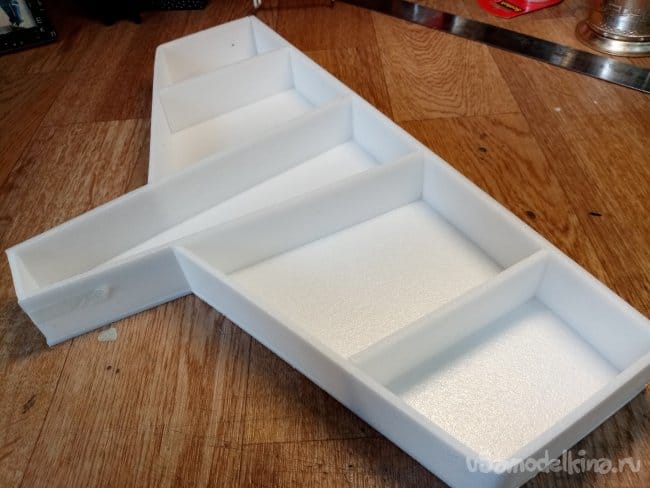

    Делаю вертикальные стенки и собираю каркас днища.

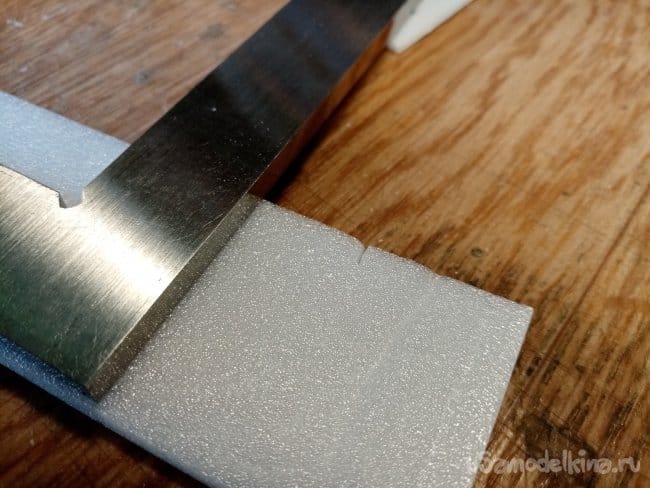

    Всю разметку провожу ножом-так точнее. грифель карандаша имеет толщину, легко промазать по такой засечке.

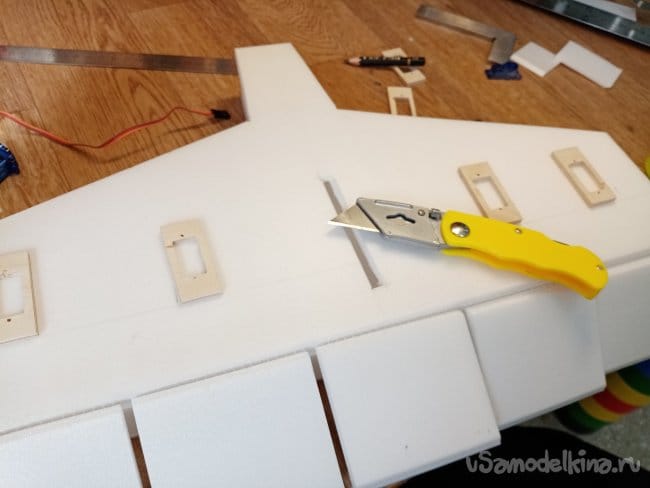

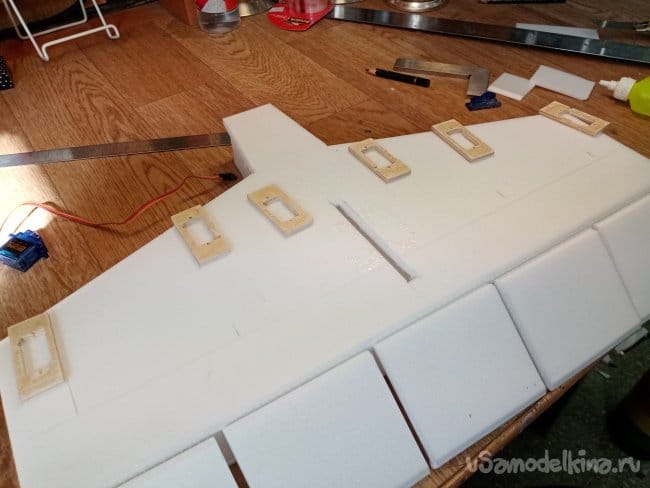

    Размечаю и начинаю монтировать рамки сервоприводов.

    Наношу клей, прижимаю, снимаю и оставляю подвялиться на несколько минут. В это тонкость быстрой работы с титаном, пока клей подсыхает, работаю чего еще. После соединяю детали, получается почти эффект моментального клея. Прижал, поддержал сек десять и можно дальше работать. Периодически возвращаясь к детали и прижимая её. Не нужно ждать, могучей склейки, процесс идет, детали сохнут.


    Хвостик. Верхнюю часть пока не соединяю с поддоном. Смонтирую все оборудование и в последнюю очередь склею все в кучу.

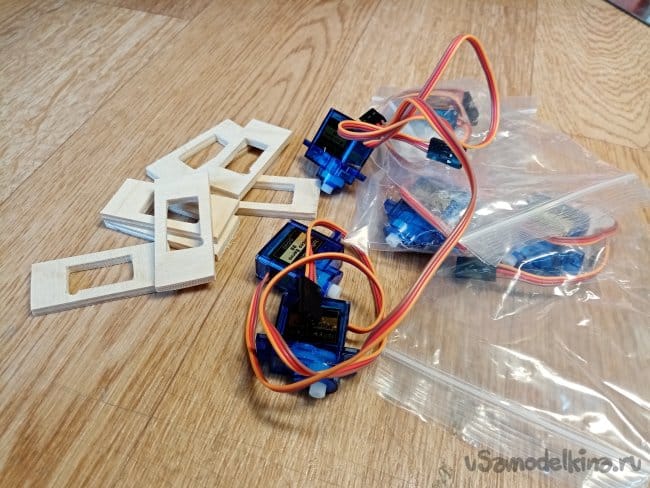

    Перед установкой проверяю сервоприводы.

    Будет крайне неприятно, после сборки обнаружить брак.

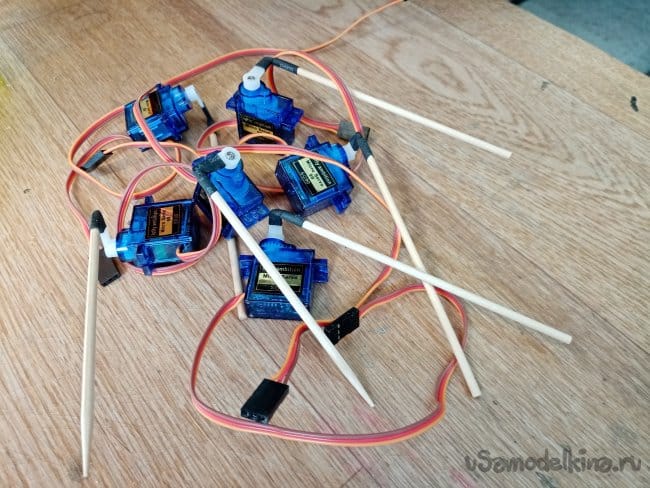

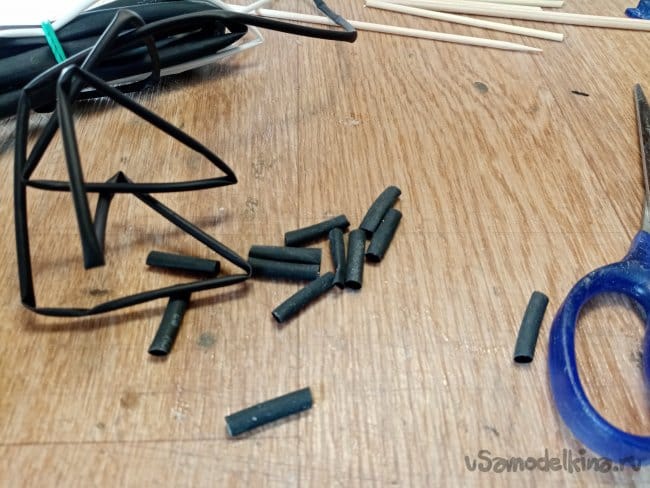

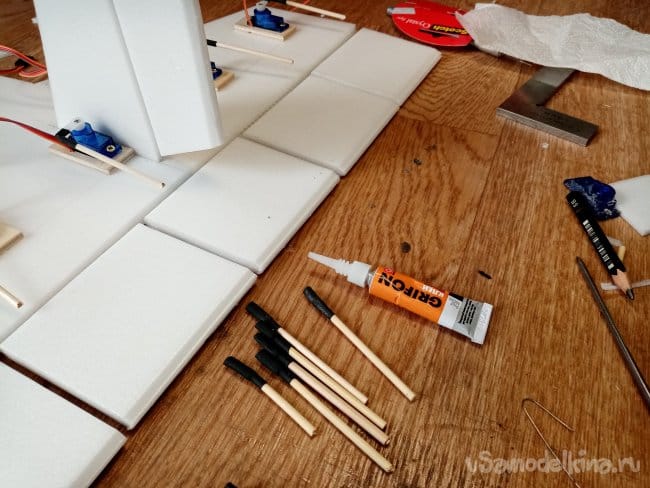

    Теперь Тяги управления, собираю из бамбуковых шпажек и термоусадки. По маленькой капли циакрина для фиксации.

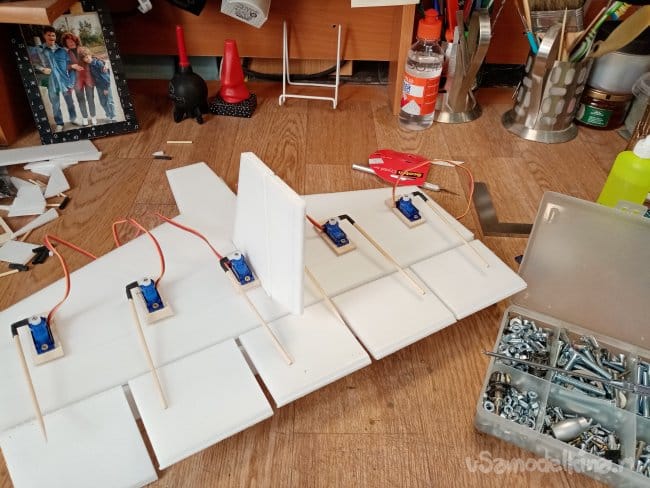

    Врезаю сервы на место, фиксирую шурупами.

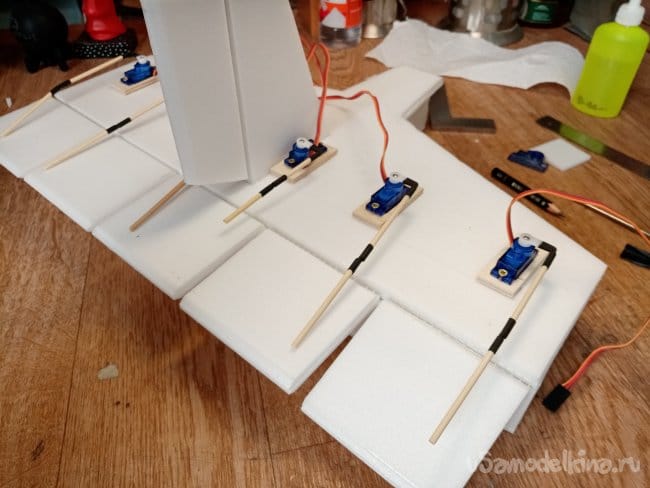

    Сервотестером выставляю нули и разметив на тягах точку перегиба отрезаю, затем на термоусадке с циакрином устанавливаю хвостики тяг.
    Еще одна проверка работоспособности.




    Хвостики тяг устанавливаю на треугольники из пенопласта.

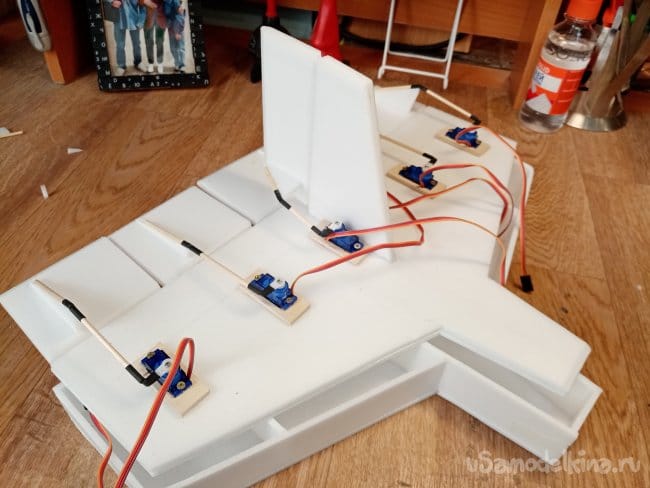

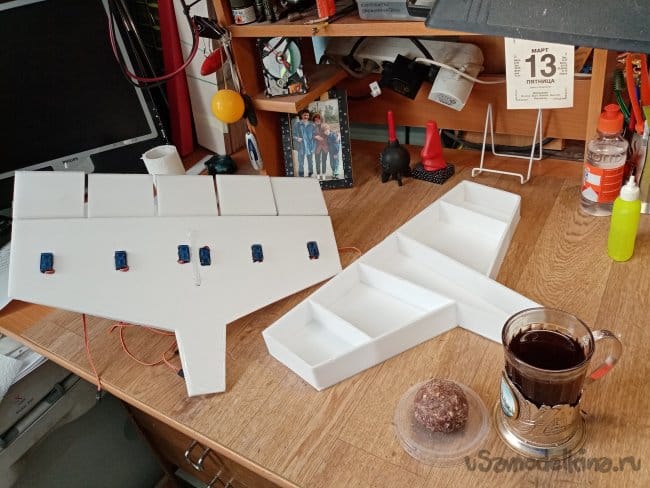

    Верх готов, все установлено, можно соединять "фюзеляж" и поддон.

    Слегка закрепляю малярным скотчем и контрольная проверка.


    ЧАЙ-ТАЙМ!!! Передохнуть не мешает, однако! Второй пряничек.

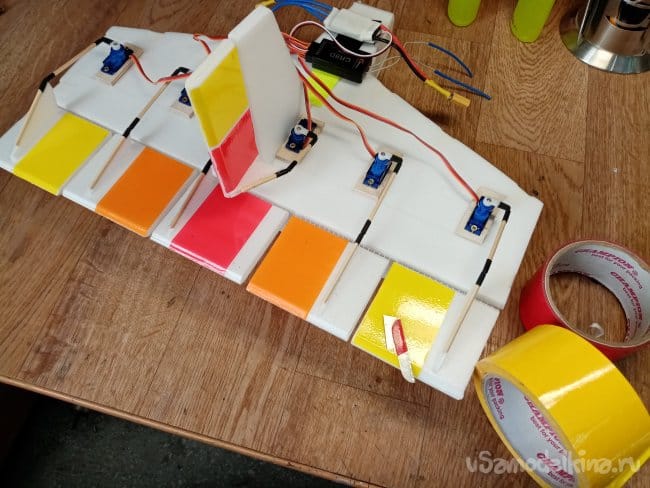

    Затем можно и сделать красиво.

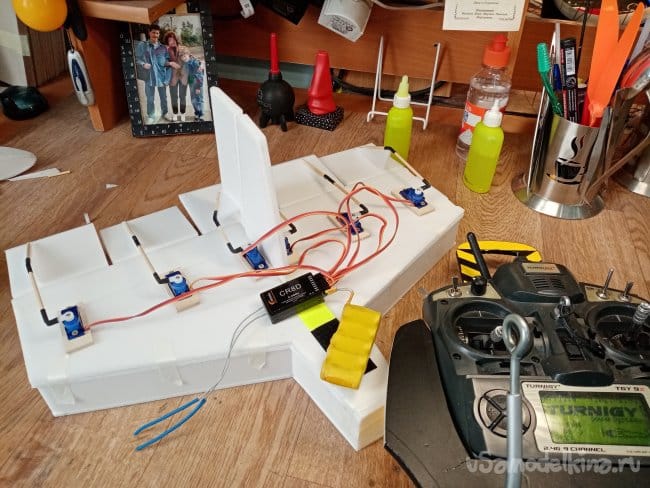

    Работает система.



    Универсальная штуковина, можно настраивать и пойдет как пособие в моделку.
    Чудо дети могут пробовать настройки, какие сервы в какие каналы ставить....
