    Метательный планер для зальных соревнований. Моя борьба за секунды


    Есть такой класс моделей F1N.
    Метательный планер, для зальных соревнований. На продолжительность полета.
    Когда я воткнулся в эту тему, ничего не предвещало сложностей. И тут началось...
    Первый вариант самолета разработал достаточно быстро.

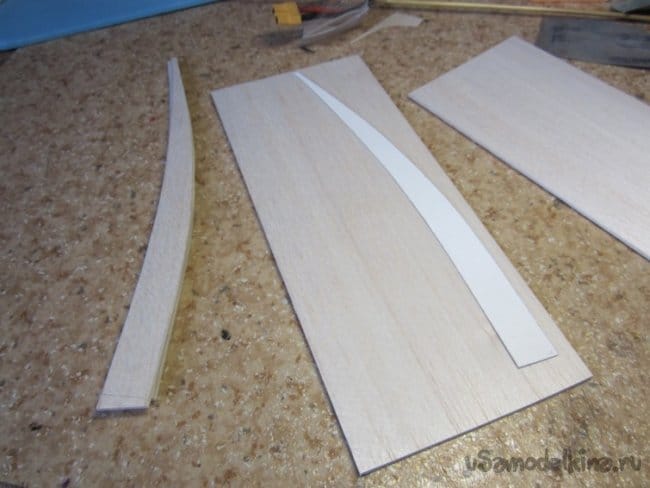

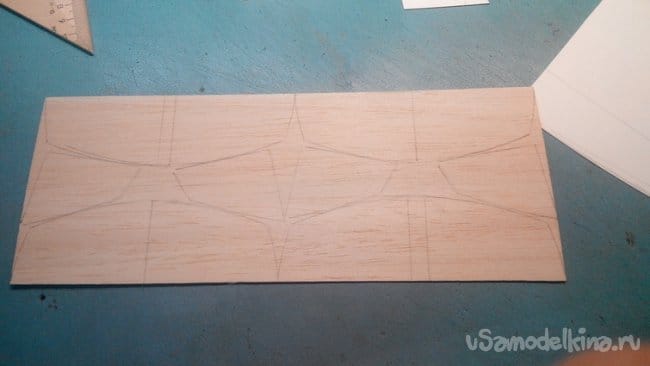

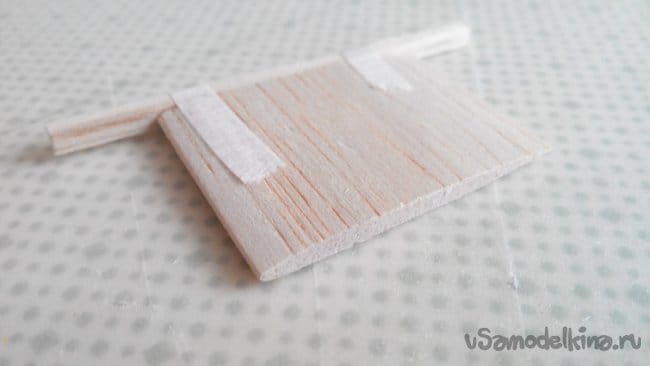

    Хвостовое оперение из легкой бальзы 08 мм. Размечаю и пошел процесс.

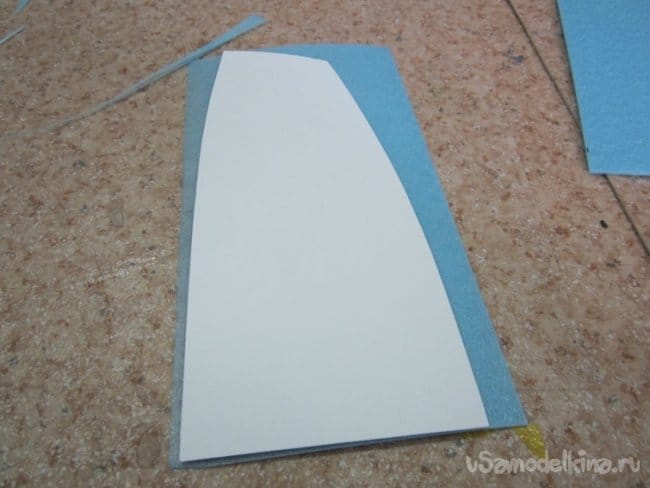

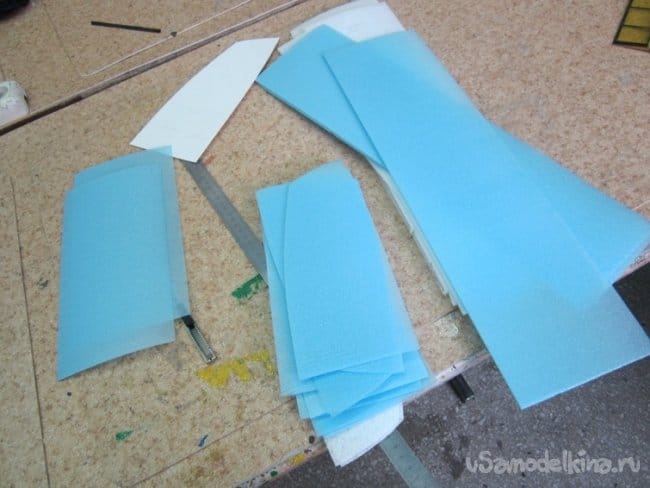

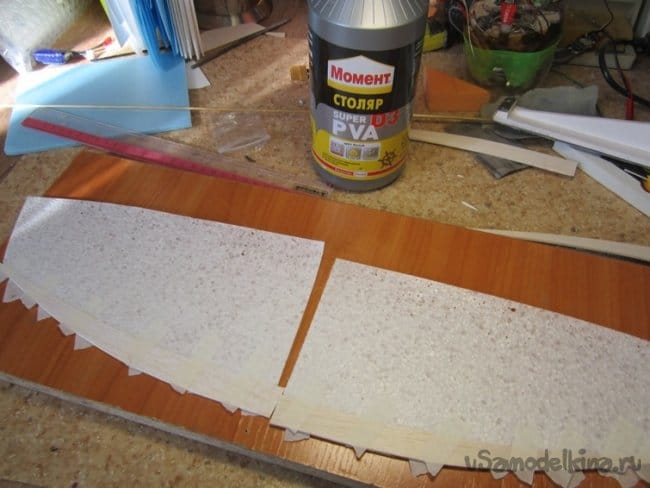

    Крыло из подложки под ламинат разного сорта. Усиление передней кромки из легкой бальзы 3мм.



    Заднюю кромку стачиваю в нуль. При помощи "утюжка" со шкуркой.

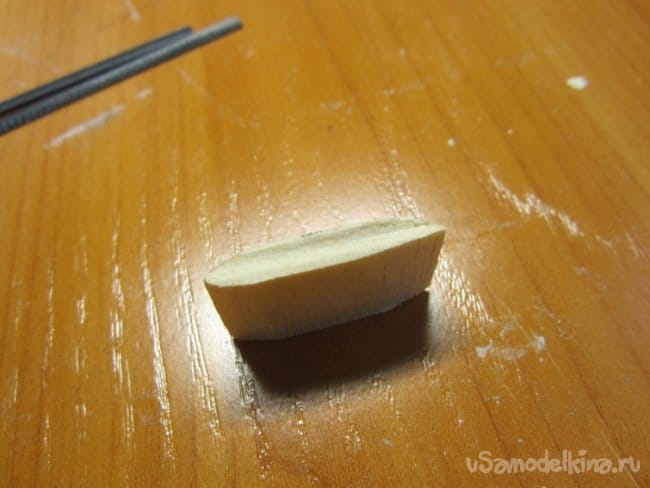

    Вертикальный пилон для крыла из 3мм бальзы.

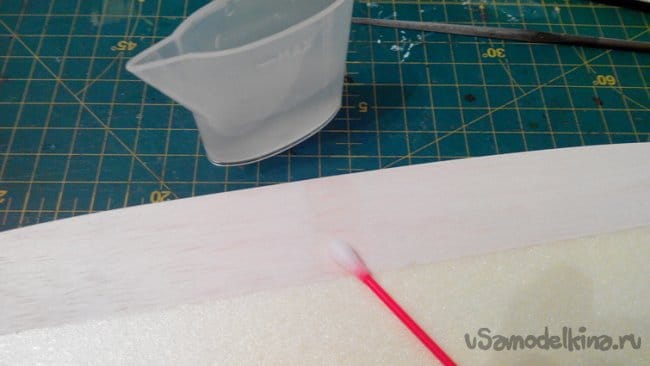

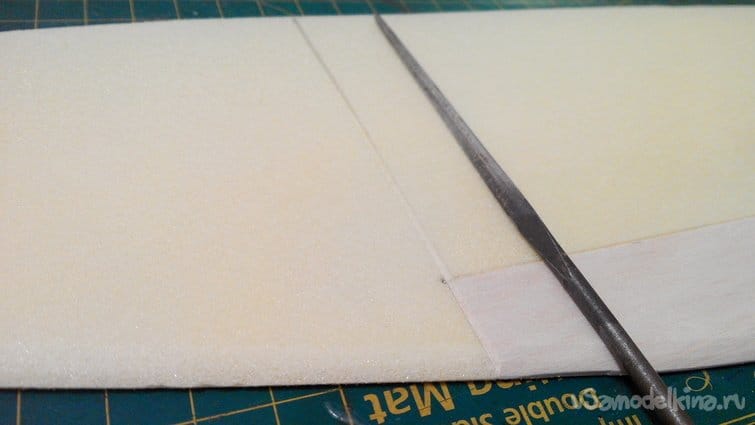

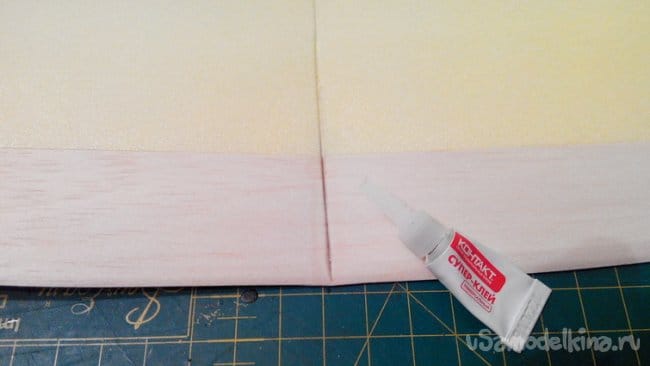

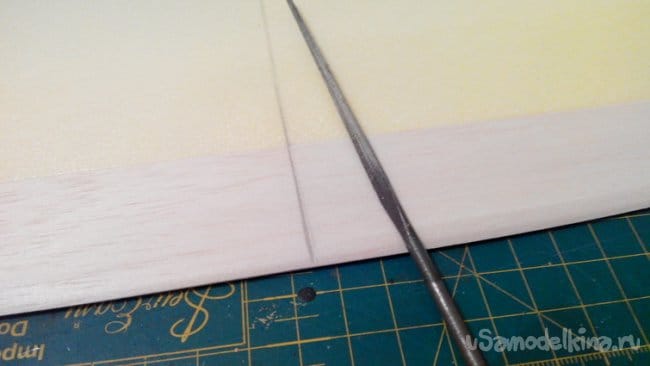

    Придаю угол центроплану весьма простым способом. Слегка надрезаю надфилем место сгиба. Пропитываю водой, выдерживаю сгибаю на нужный угол и закрепляю циакрином, по влажному дереву схватывается мгновенно.В этом случае нужно действовать максимально осторожно, циакрином клею только бальзу! Циакрин разъедает пенопласт! Пенопласт титаном.



    Так же формирую угол изгиба ушек крыла.

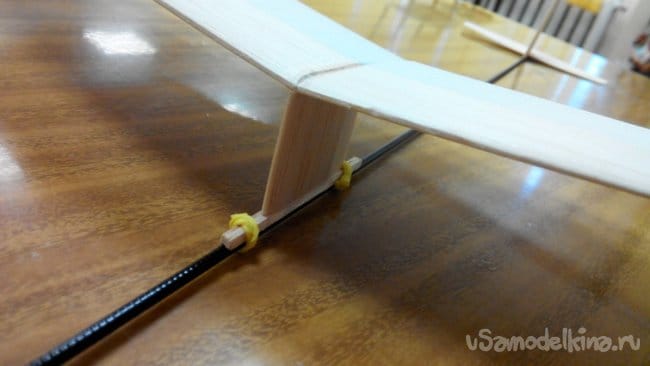

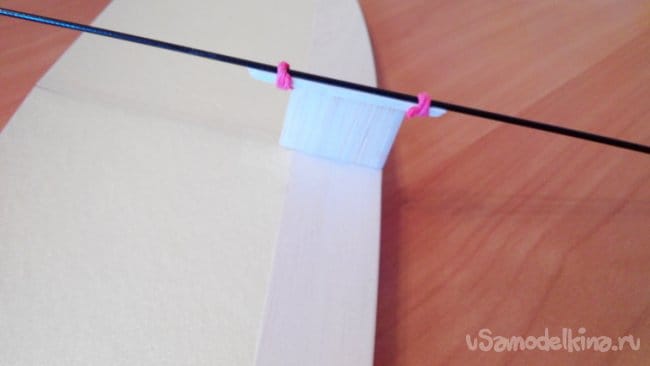

    К пилону приклеиваю тоже циакрином. Нижняя направляющая пилона крепится к фюзеляжу на резинках, что позволяет корректировать центр тяжести.


    Фюзеляж изготовлен из хлыстика от рыболовной удочки диаметром в 2.5 мм в толстой части.

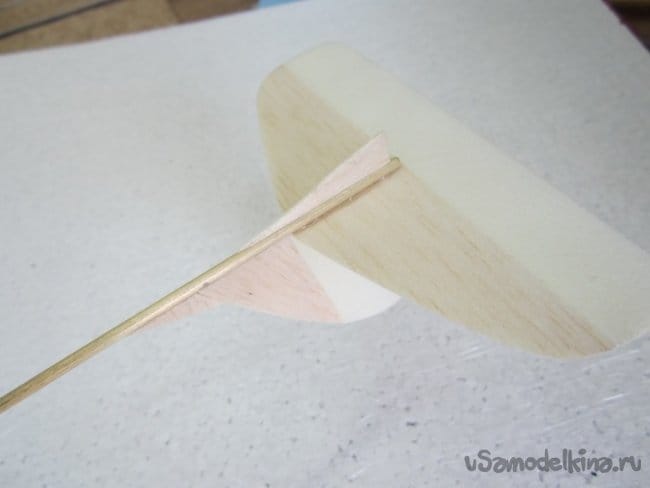

    Приклеиваю на циакрин хвостовое оперение.



    По правилам соревнований носовая часть должна оснащаться амортизатором. Во избежание травм.

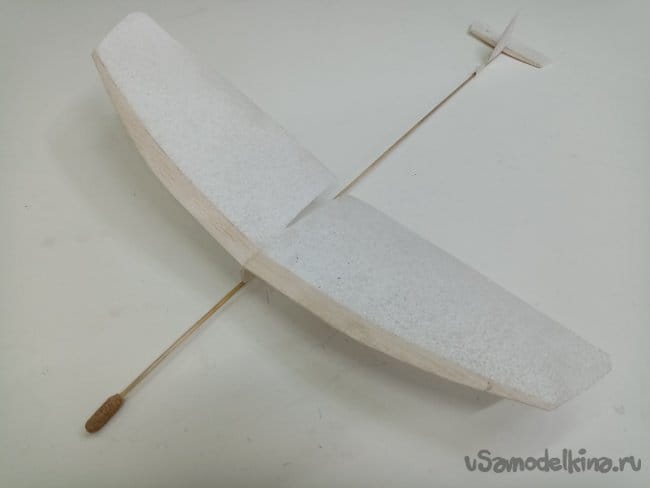

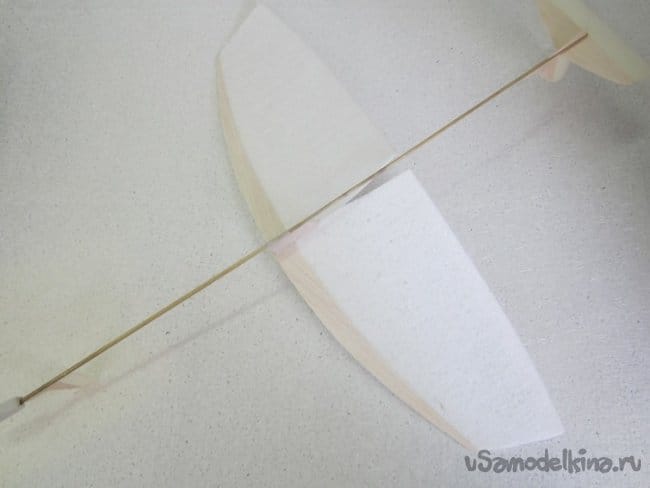

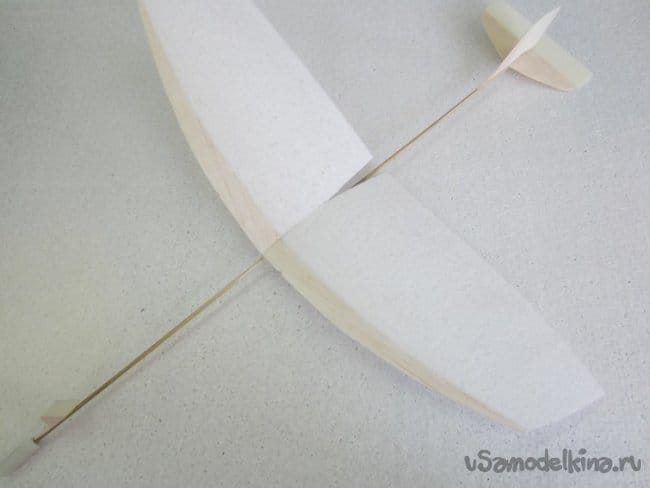

    Самолетик получился 12 грамм! (оказалось рано радовался)
    При размахе 600мм.

    Настройки и облет самолетиков занял 3 дня!!!




    Ну никогда бы не подумал, так трудно заставить летать, достаточно простую конструкцию.


    На соревнованиях были в призах.

    И дружная команда соперников заняла весь подиум в своей возрастной группе.


    К следующему году наша техника стремительно устарела.
    12 грамм это очень, очень много!!!

    Ну.....
    Начинаю борьбу с весом.

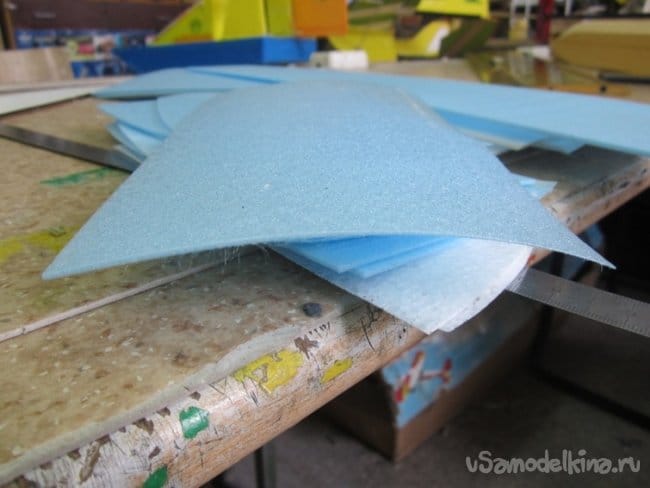

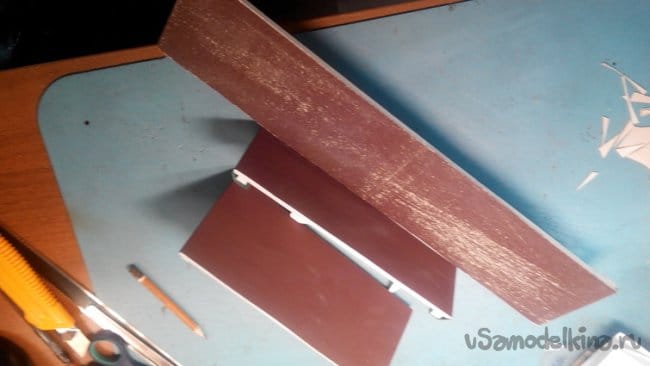

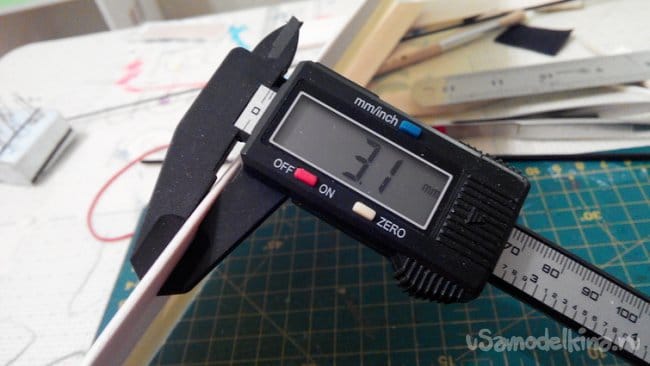

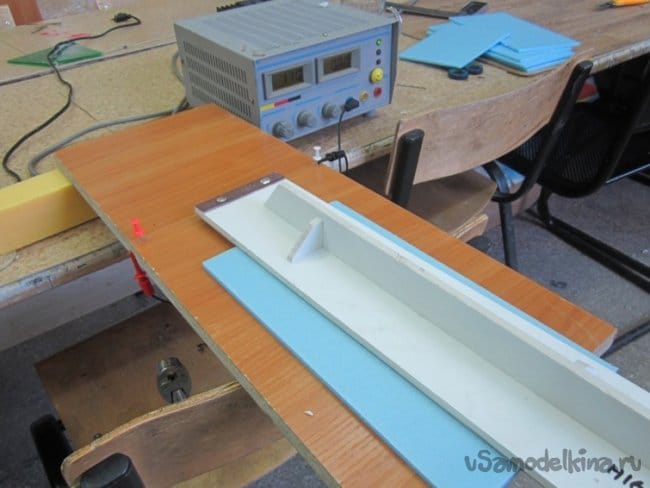

    При помощи нихрома и какой-то матери нарезал заготовок на крылья. Сразу со скосом. Без шкурения. Только волосы после реза счистил мелкой шкуркой. Толщина 2 мм.Чтобы в процессе ничего не съезжало и не пучилось, прижимал заготовку утюжком со шкуркой.


    Сразу получился профиль.

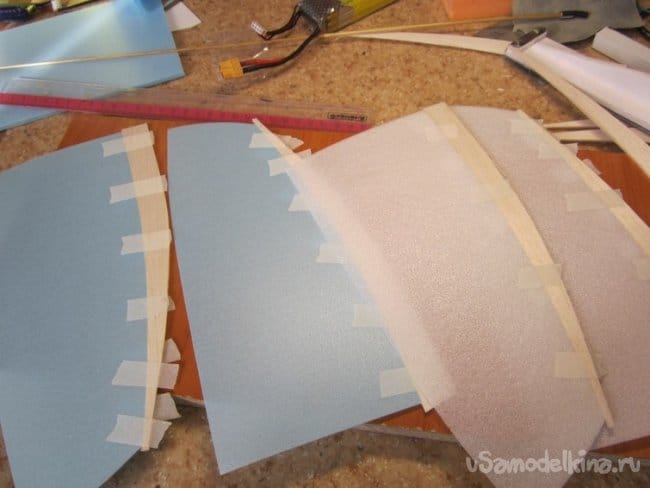

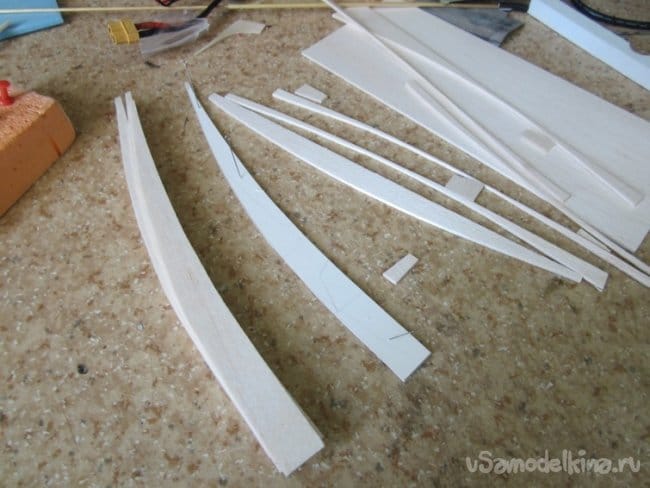

    При помощи шаблона вырезаю профиль крыла и переднюю кромку из легкой бальзы в 2 мм. Приклеиваю на титан.

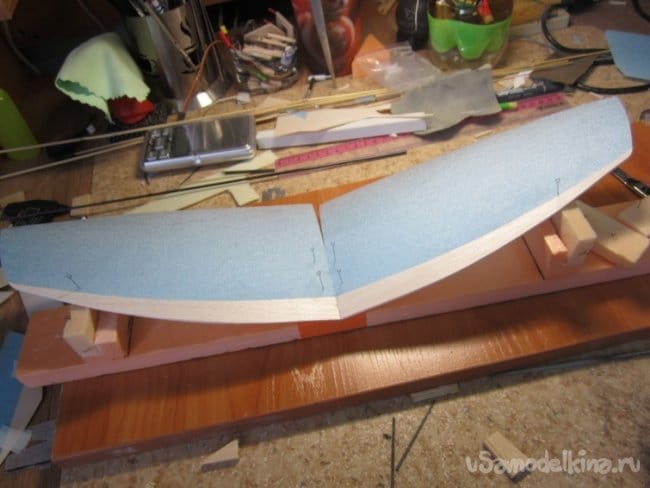

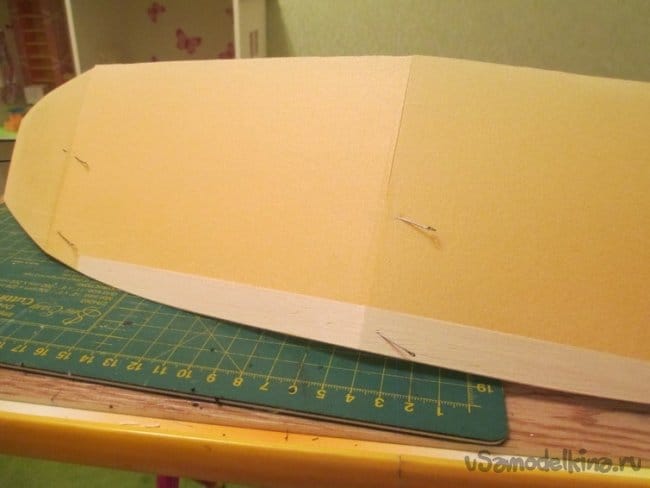

    Для придания поперечного угла изготовил стапель, нанеся титан выдерживаю 5 минут, соединяю и фиксирую иголками.

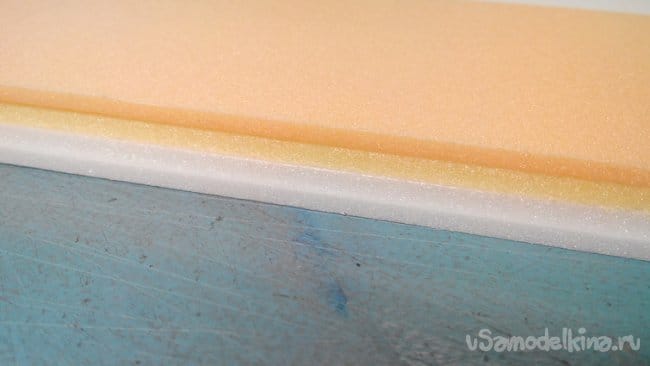

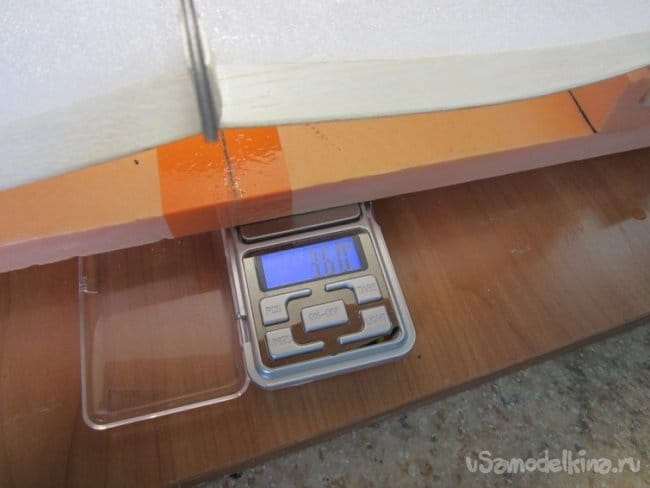

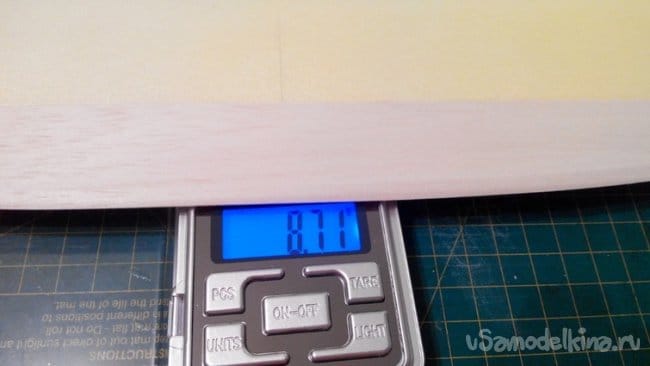

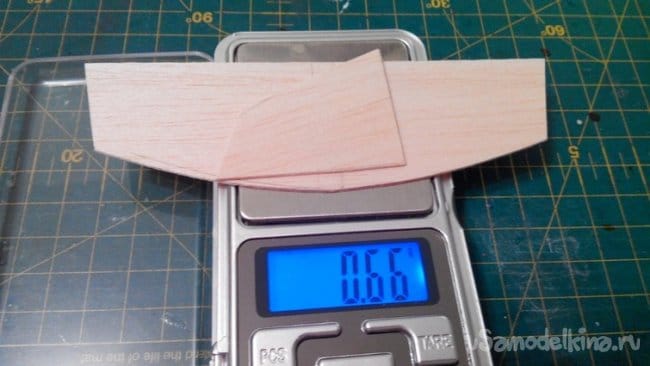

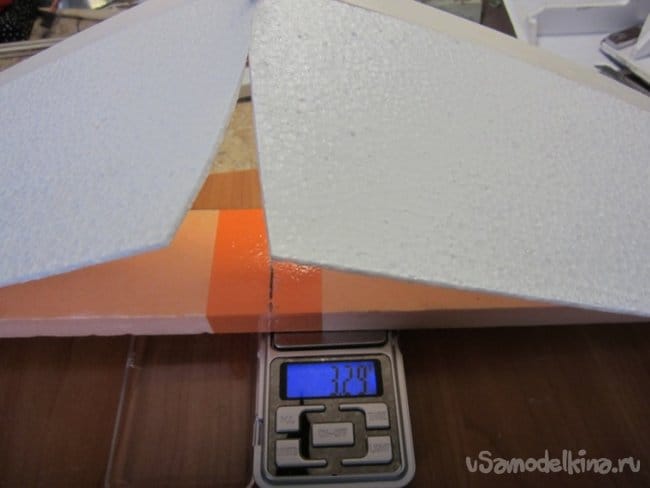

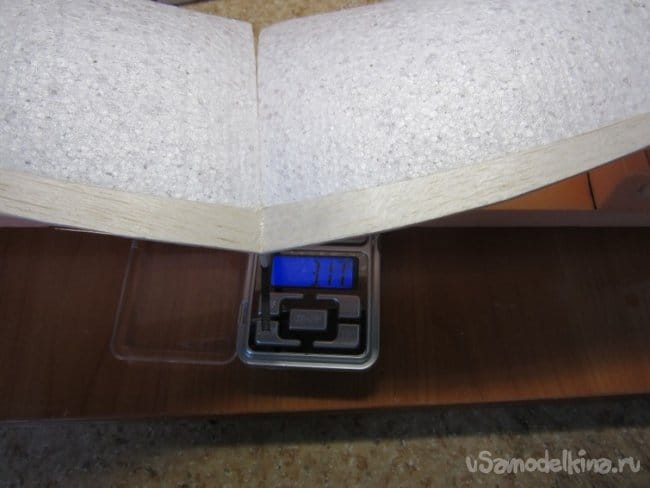

    Вес крыльев из разных пенопластов.

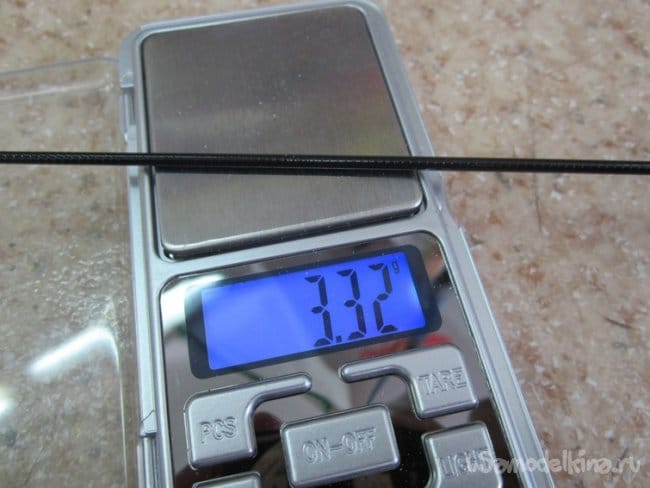

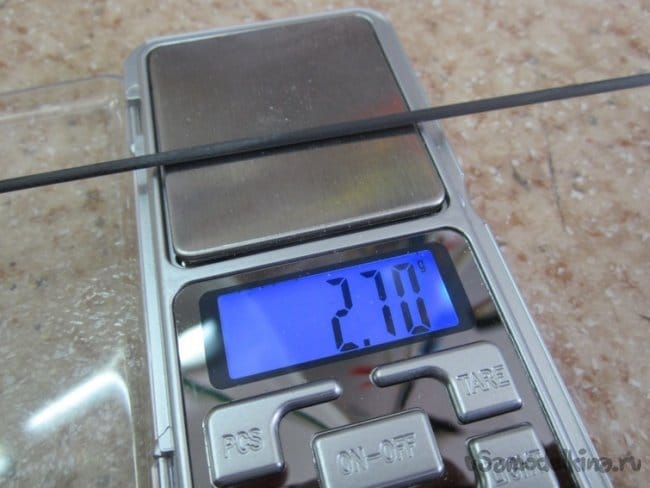

    Хлыстик от удочки сошкуриваю под водой до "нормального"веса.

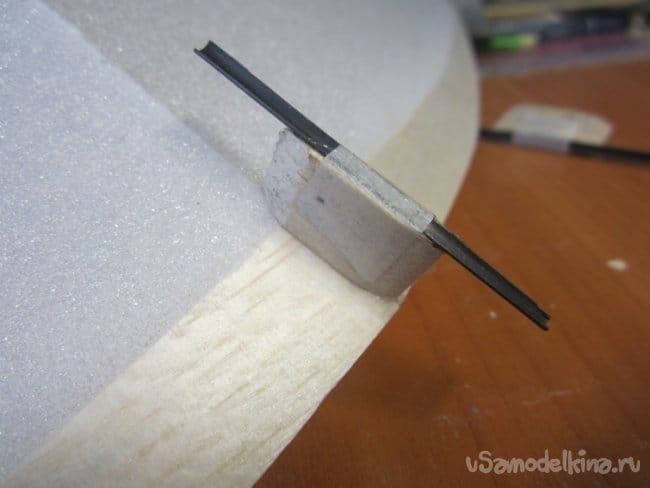

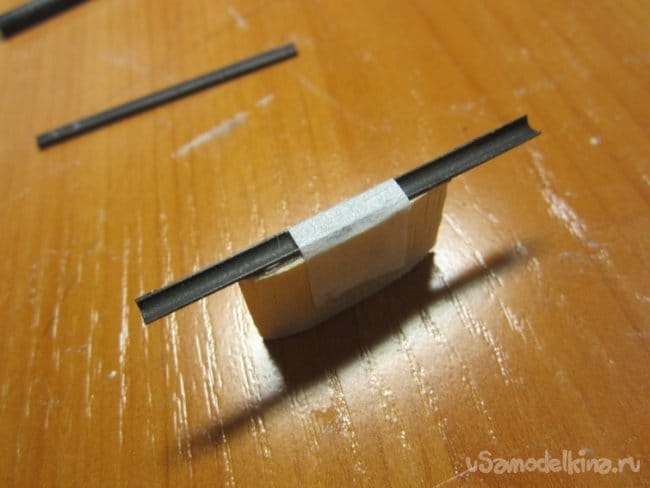

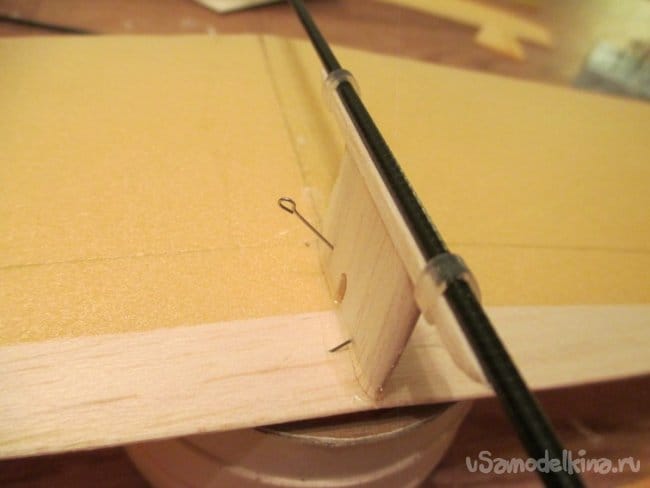

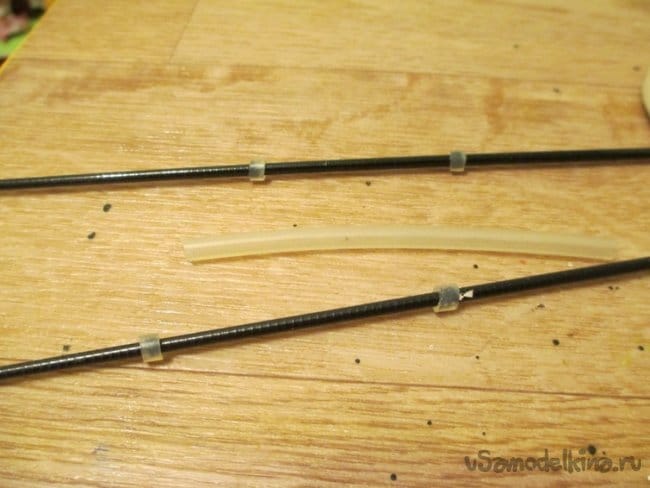

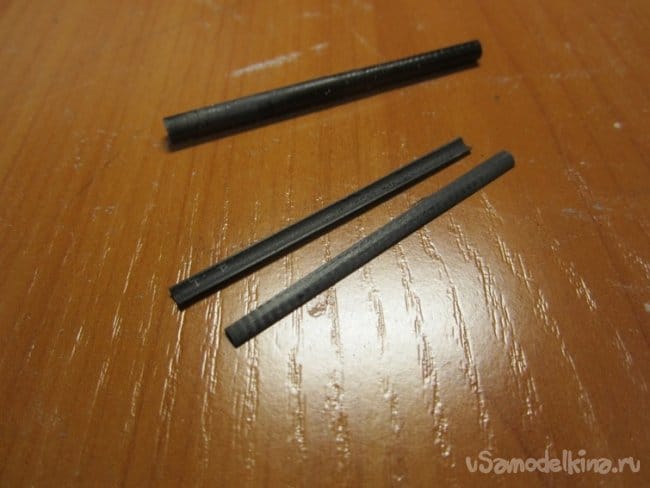

    Пилон из бальзы 3мм, фиксирующую накладку из угольной трубочки, расщепленной по длине. Все на циакрине.

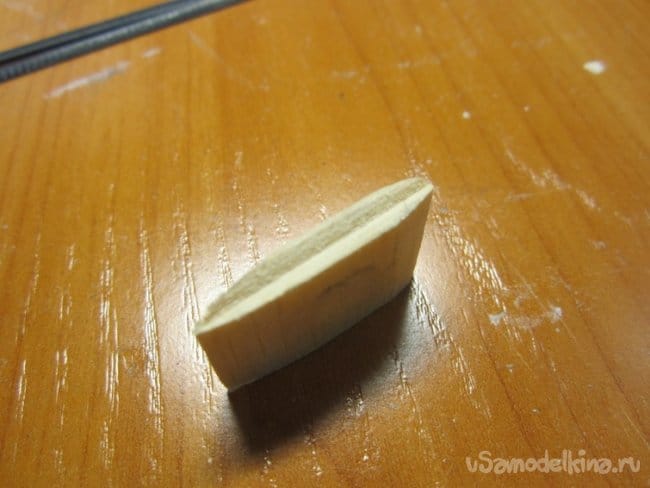

    Верх пилона, треугольная выемка- под крыло, низ полукруглая- под фиксатор.




    Приклеиваю пилон к крылу.

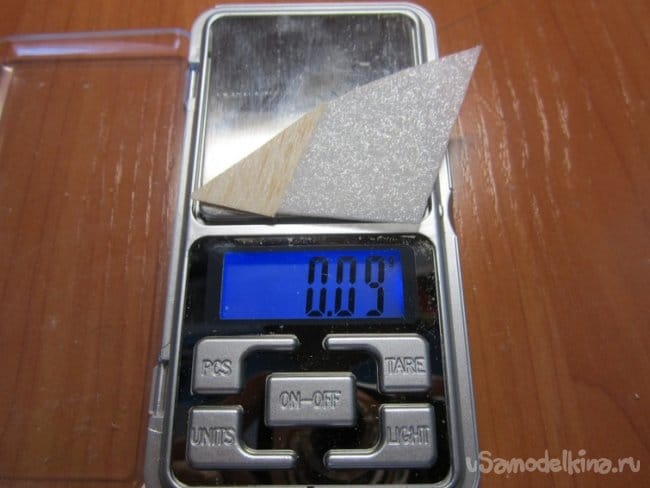

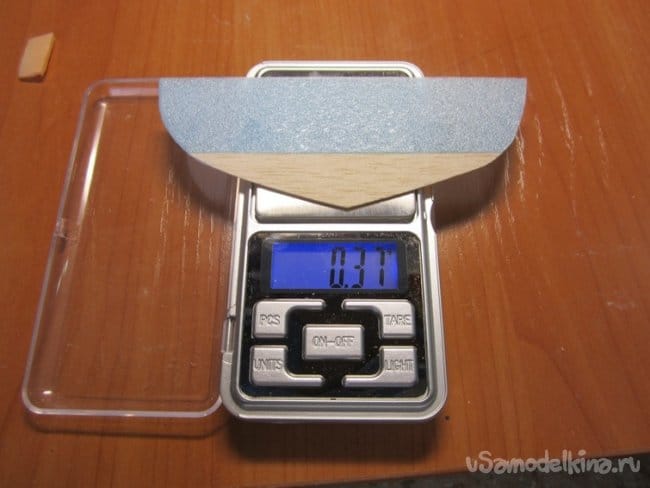

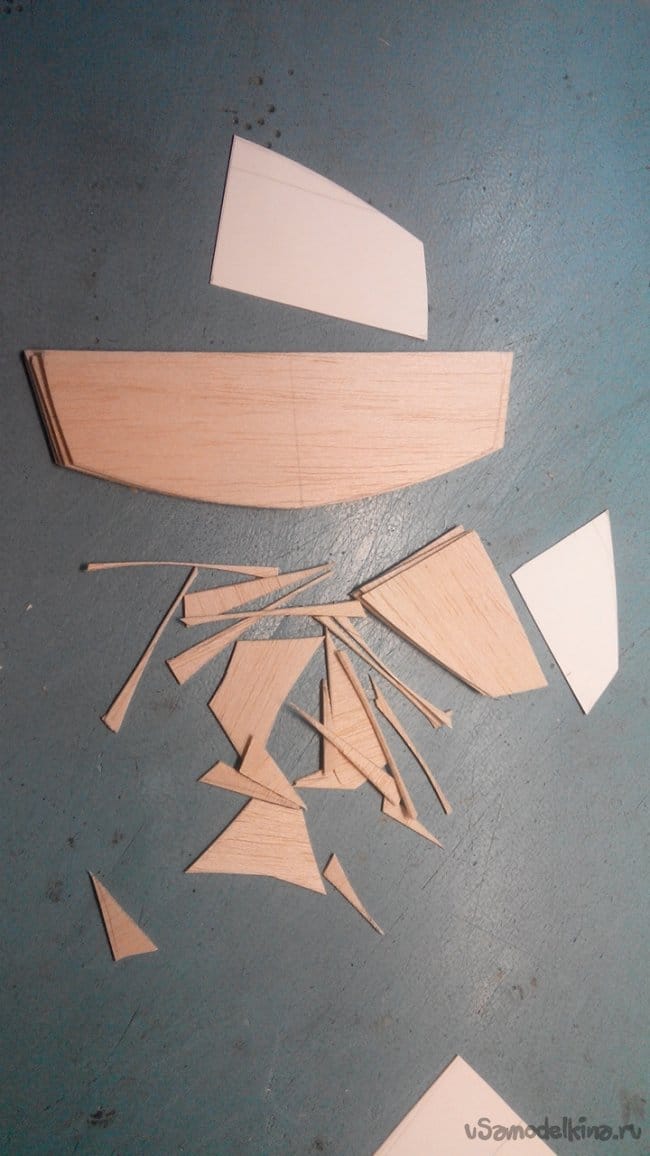

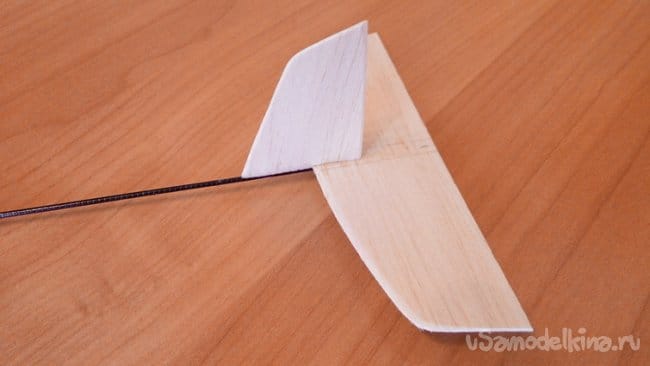

    Хвостовое оперение, усиление 1 мм бальза и пластинка пенопласта 0.5.

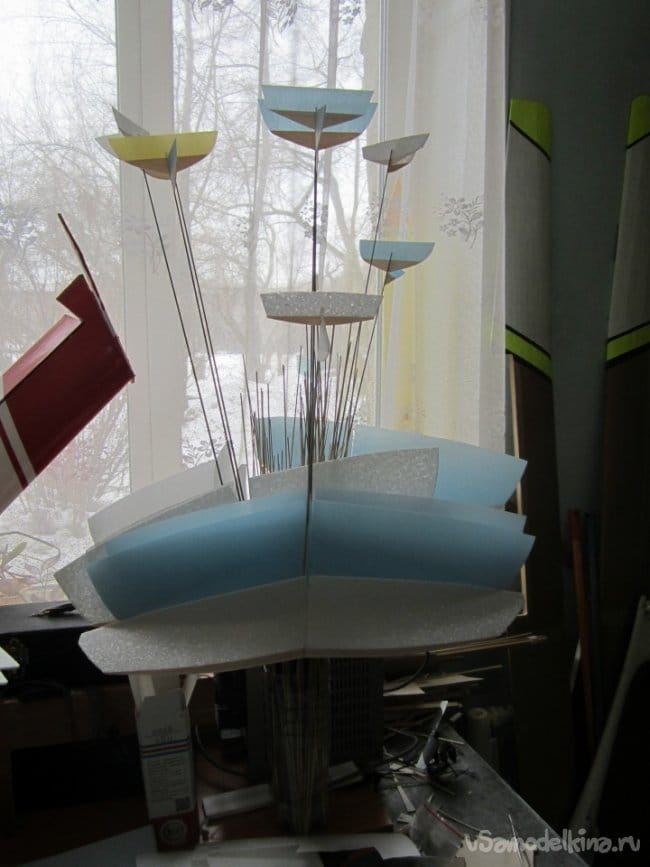

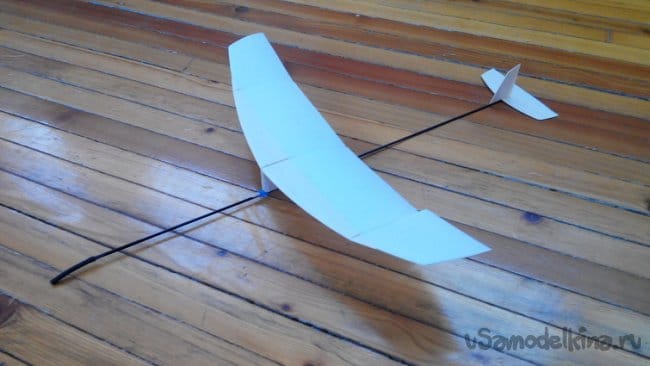

    Готовы самолетики, букетик мне сильно нравится.

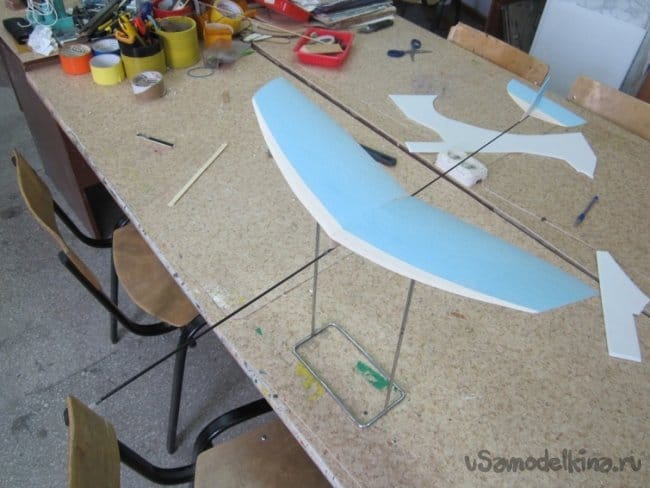

    Определяю центр тяжести.

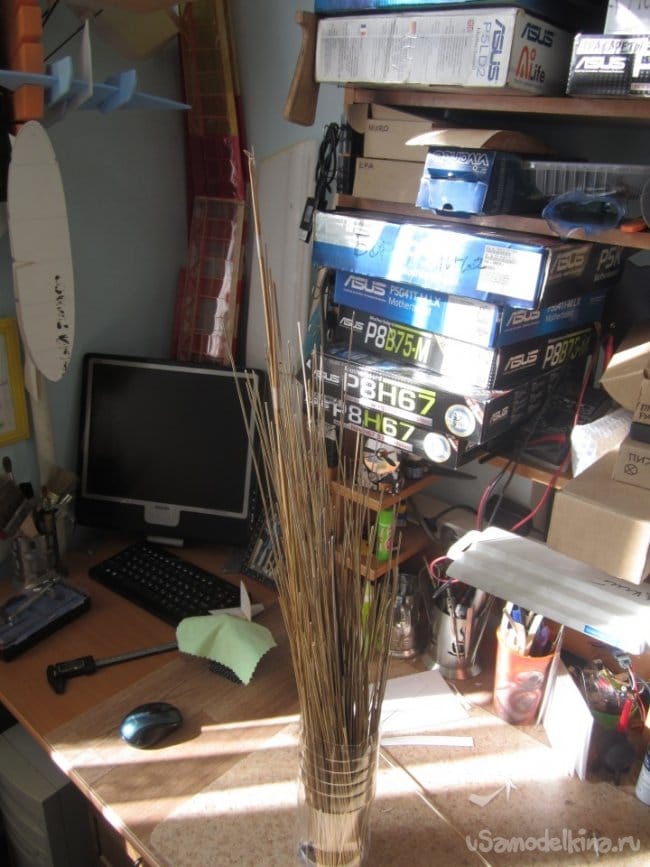

    Еще одна идея фюзеляжа из нескольких колен травы, склеенных циакрином.




    Очередная идея подруливающего устройства. Ну...оправдала, позволяет проще настроить на вираж.

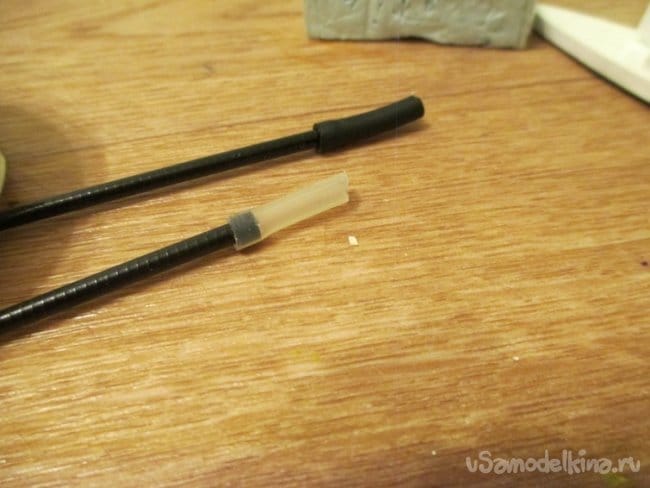

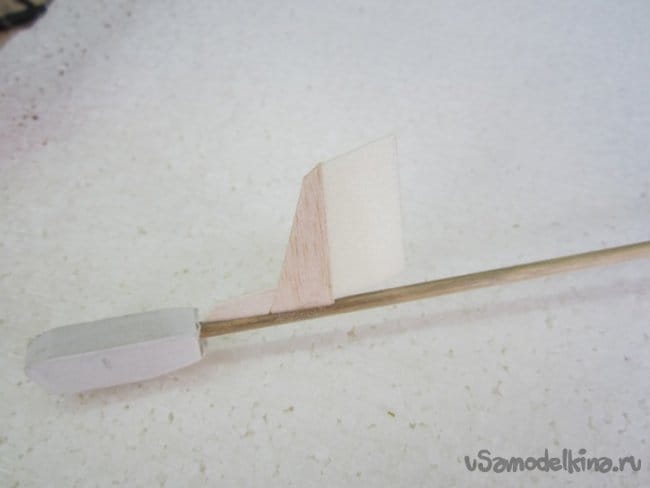

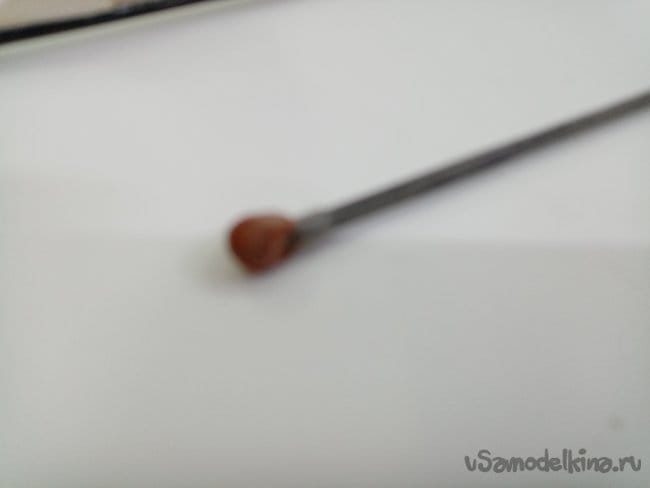

    Амортизаторы.

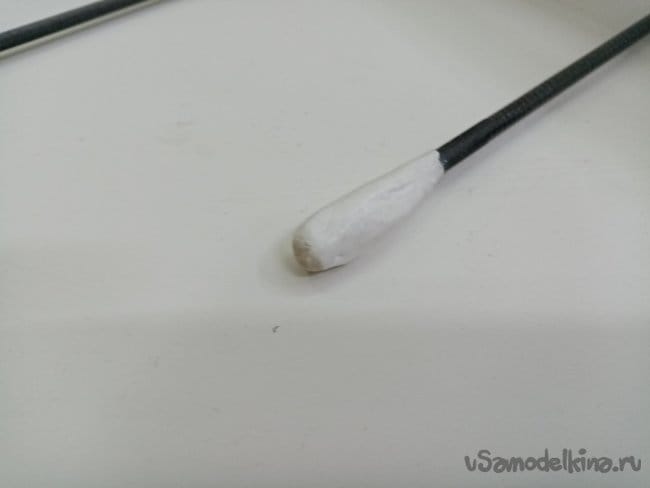

    Пластилин, пробка, и....герметик для ванны!!!
    Герметик оказался самым хорошим вариантом.

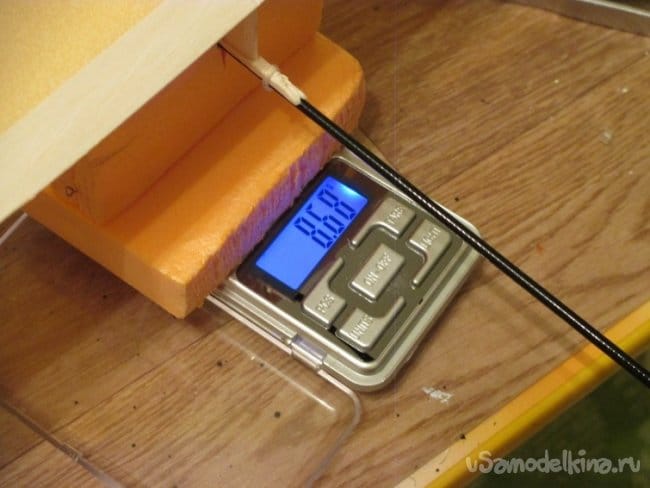

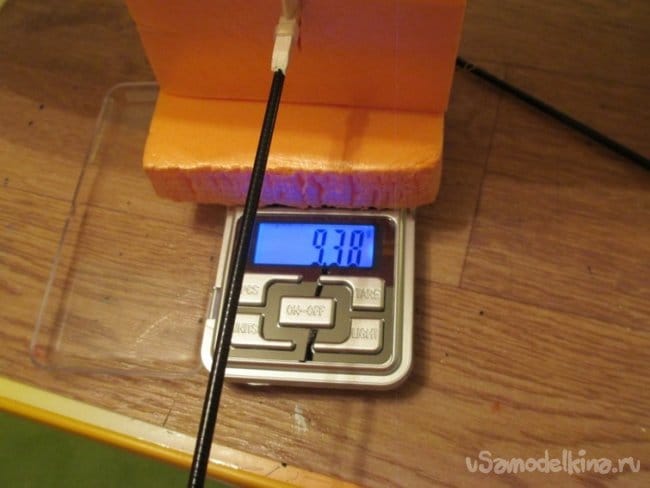

    Вес порадовал.
    Два крайних варианта, остальные в промежутке.

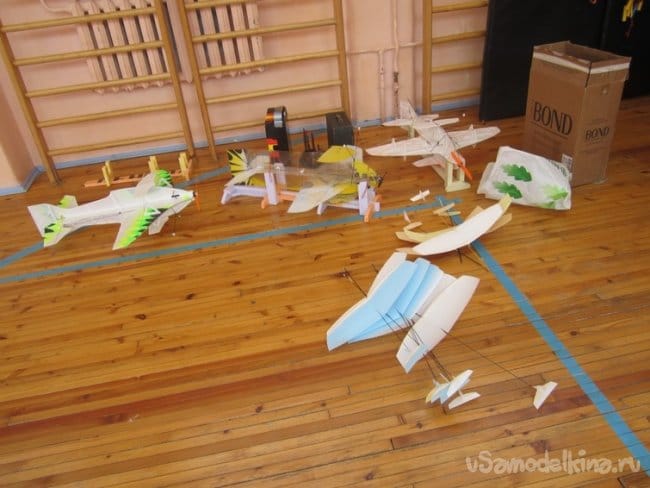

    На соревнованиях.




    Соперники.


    Что я могу сказать Вам.
    Это очень трудно делать простые самолеты!!!
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

    Радиоуправляемая модель автожира

    Стенд для настройки управления планеров

    10
    Идея
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    10
    Описание
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    10
    Исполнение
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    Итоговая оценка: 10 из 10 (голосов: 5 / История оценок)

    Добавить комментарий

      • smilesmilesxaxaokdontknowyahoonea
        bossscratchfoolyesyes-yesaggressivesecret
        sorrydancedance2dance3pardonhelpdrinks
        stopfriendsgoodgoodgoodwhistleswoontongue
        smokeclappingcraydeclarederisivedon-t_mentiondownload
        heatirefullaugh1mdameetingmoskingnegative
        not_ipopcornpunishreadscarescaressearch
        tauntthank_youthisto_clueumnikacuteagree
        badbeeeblack_eyeblum3blushboastboredom
        censoredpleasantrysecret2threatenvictoryyusun_bespectacled
        shokrespektlolprevedwelcomekrutoyya_za
        ya_dobryihelperne_huliganne_othodifludbanclose
    4 комментария
    Voldemarus
    Делать такие планеры из карбоновых трубок и бальзы сейчас дороговато .Особенно если кружок ни кем не финансируется и находится в глухой провинции в заштатном городке или посёлке.Чисто для себя ещё можно сделать но если брать для кружка где 10-15 чел ребят Цена+доставка и пропадает всё желание этим заниматься.
    R555
    Поздравляю! Теперь, чувствую, завалите нас своими самоделками. Я смотрел, на проверке ещё несколько Ваших. Не зря мы Вам советы давали, что сделать, чтобы статьи публиковались как авторские.

    Авиамоделизмом я не занимаюсь, у меня другие основные направления, например, электроника. Но в школе немного занимался, сделал несколько моделей. Бумеранги делал неплохие smile Делал и радиоуправляемые многокомандные машинки, некоторые по схемам собственной разработки. Поэтому с интересом буду читать Ваши статьи.

    Желаю успехов в творчестве!
    Кто не ошибается, тот не делает ничего.
    Olegss R Автор
    feonor12---Спасибо товарищам, научили уму разуму. Буду стараться.

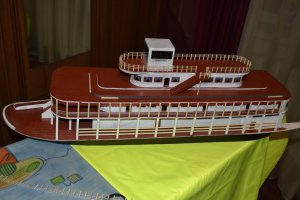

    Хороший пароходик. "Как Америка России подарила пароход!"
