    Эксперименты с гальваническими источниками питания


    Всем привет сегодня я попытаюсь сделать гальванический источник питания.

    Для этого нам понадобится.

    • Медная проволока
    • Алюминиевая проволока
    • Оцинкованные гвозди
    • Ёмкости (много)
    • Соль, сода, уксусная кислота, вода

    Начнём


    Чтобы сделать гальванические элементы питания нужно понять что больше даст электричества. Как раз из за этого я и решил это сделать, потому что я а будущем хочу сделать аварийный источник питания что бы запитать светодиодный светильник или зарядить телефон.

    Ну приступим


    В конце будет таблица с результатами там будут обозначение Э1, Э2 и так далее. Вот мои виды экспериментов Э1 это медный и алюминиевый скрученный вместе, политы электролитом. Можно сказать это плохая скрутка алюминия с медью, с плохой изоляцией на которую что-то попало едкое. Э2 скрутка алюминия с медью но уже с промежуточным слоем из бумаги, говорят что это даёт пол вольта, с пропиткой электролитом. Э3 два электрода из алюминия и меди опущенные в электролит. Э5.1 тоже что и Э3, но вместо алюминия гвоздь оцинкованный. А почему Э5 вместо Э4 это потому что есть Э3.1 и Э4 но я их делать не захотел. Э5.2 это тоже самое что и Э5.1 но вместо гвоздя алюминии а вместо меди гвоздь. Э6.1 это графитовый стержень от карандаша алюминий в таре с электролитом. Э6.2 это Э6.1 но вместо алюминия медь.

    Приступим

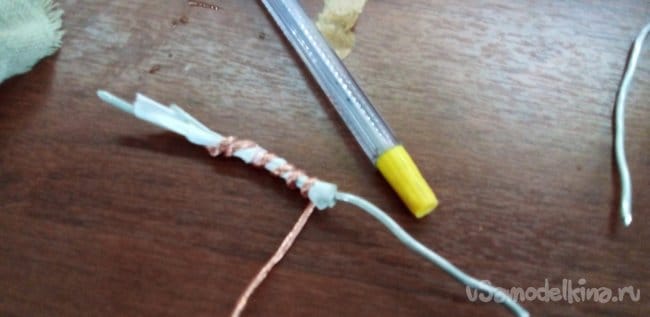

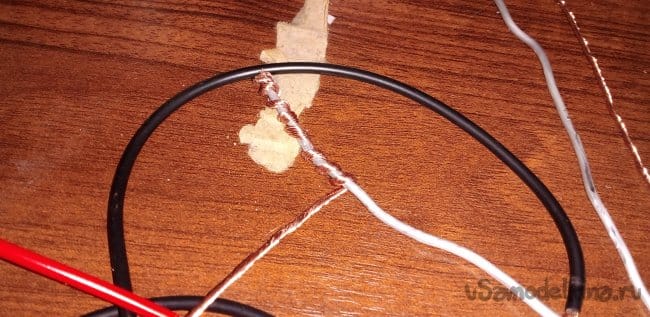

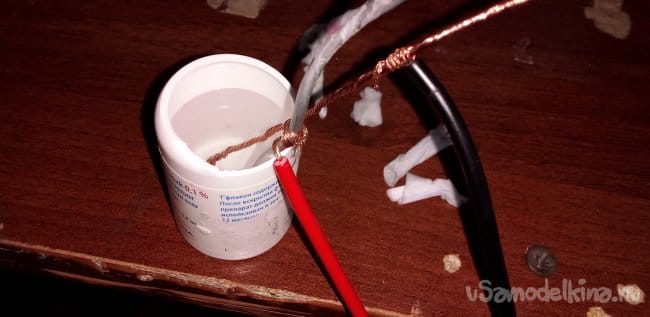

    Электролитов будет четыре. Первый соляной раствор, второй раствор соды, третий уксусная кислота, четвёртый вода. И пятый вдогонку нечего. Ну начнём ЭКСПЕРИМЕНТ скрутка алюминия с медью, в солёной воде 0,05мВ

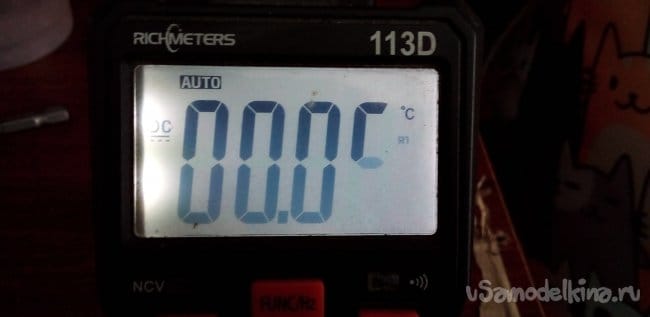

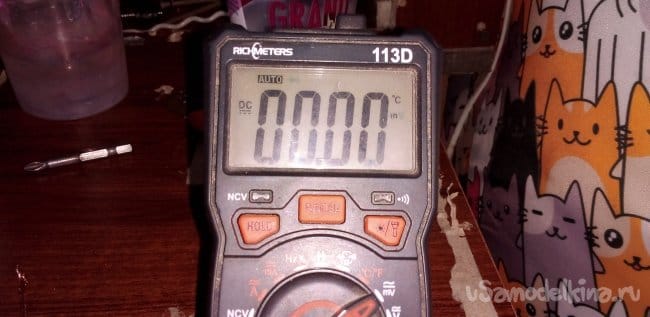

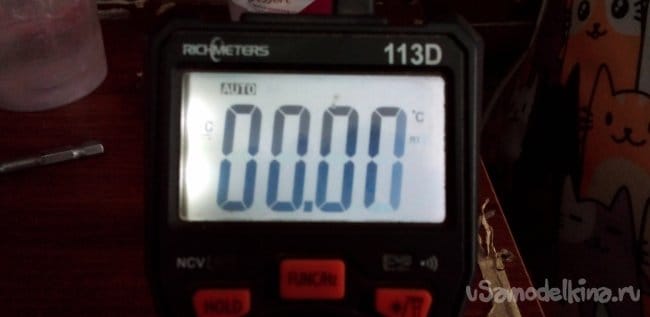

    В соде 0


    В уксусе 0.05мВ

    В воде 0

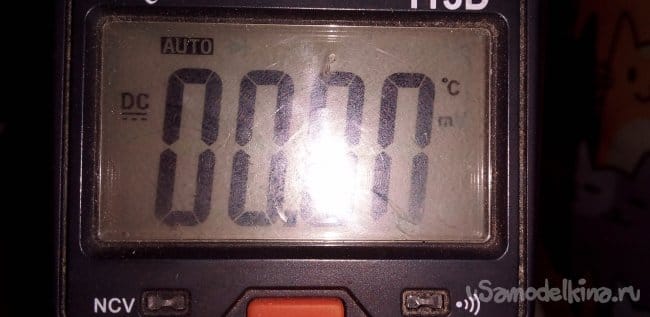

    Без электролита 0.

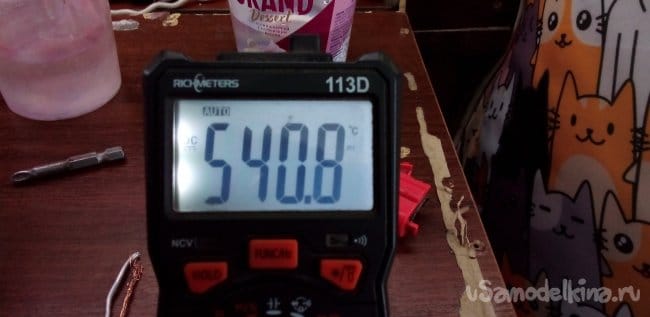

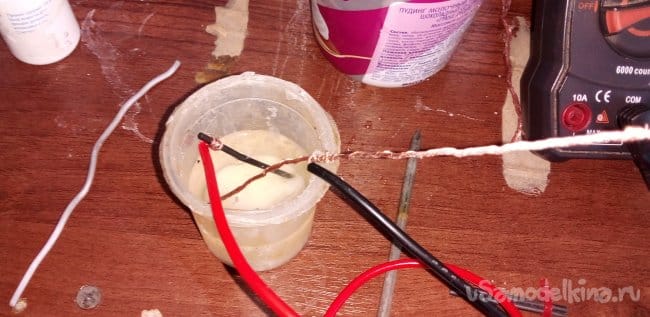

    ЭКСПЕРИМЕНТ 2 скрутка алюминия с медью, но уже с промежуточным слоем из бумаги, соль в воде 0.54В

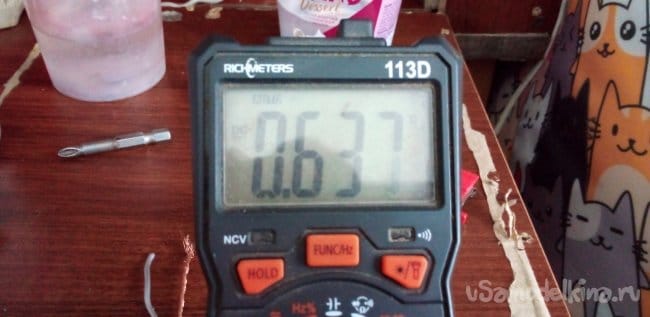

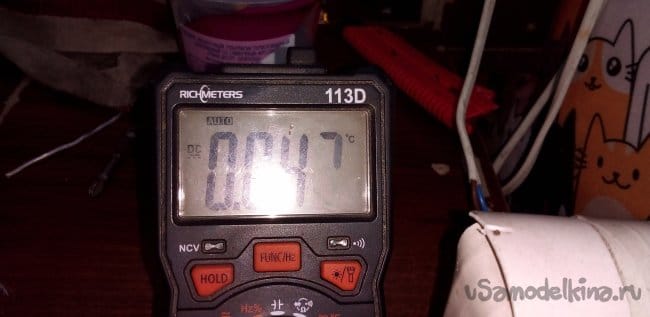

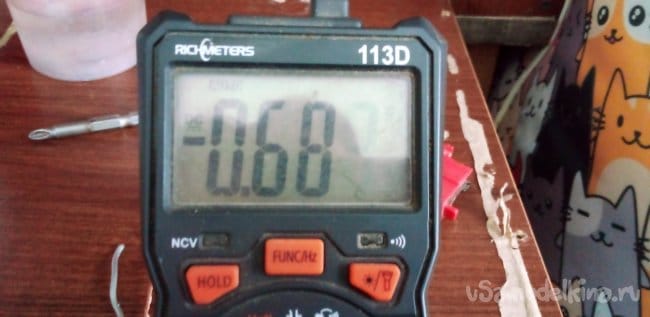

    Сода 0.64В


    Уксус 0.7В

    Ничего 0.6В.

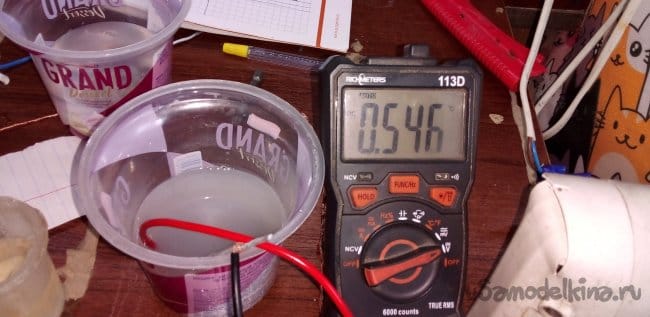

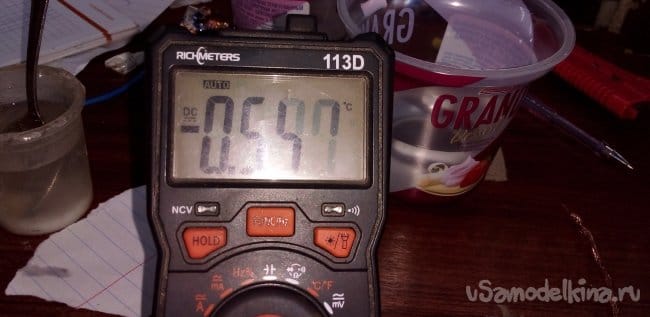

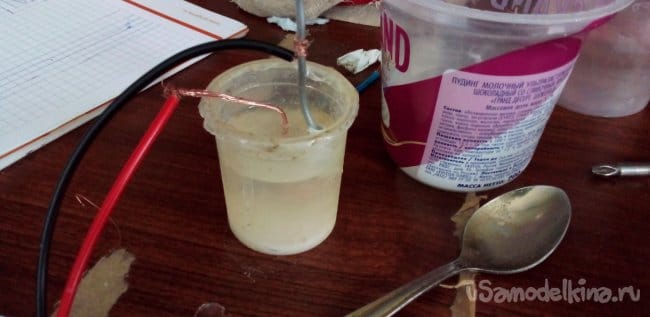

    ЭКСПЕРИМЕНТ 3 два электрода из алюминия и меди в электролите, соль в воде 0.54 В.

    Сода 0.67В.

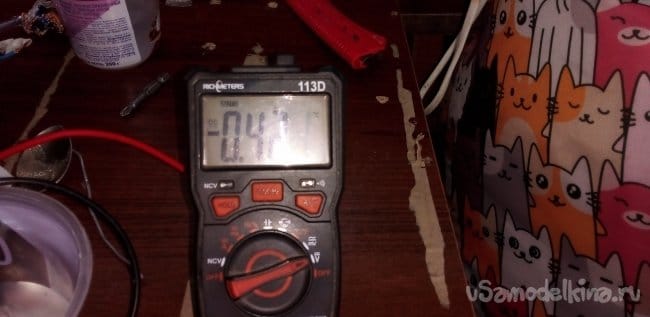

    Уксус 0.42В.

    Вода не мерял ничего 0.

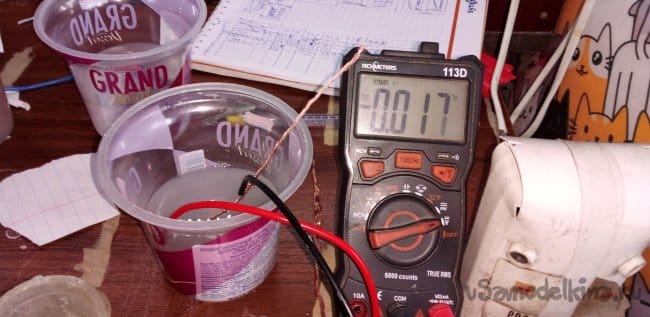

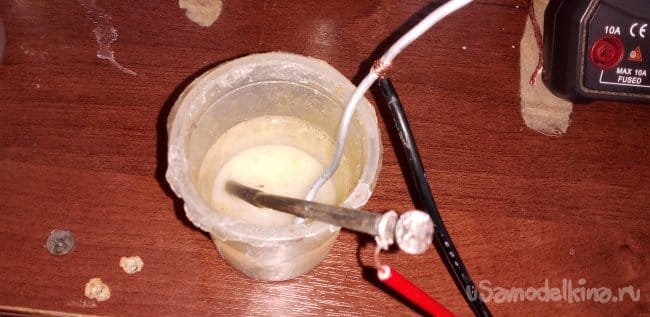

    ЭКСПЕРИМЕНТ 5.1 гвоздь оцинкованный и алюминий, соль в воде 0.17В

    Сода 0.15В, уксус 0.4В, вода 0.56В.

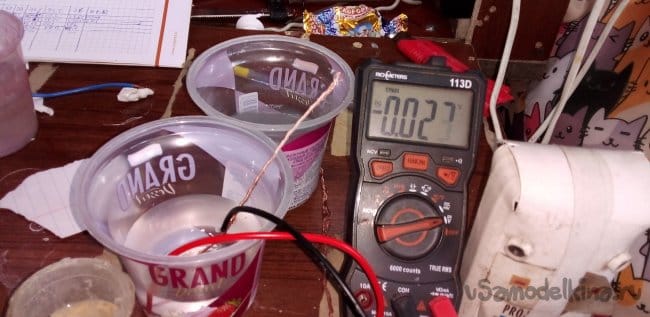

    ЭКСПЕРИМЕНТ 5.2 гвоздь оцинкованный и медь, соль в воде 0.2В, сода 0.05В, уксус 0.1В, вода 0.12В, ничего 0В.

    ЭКСПЕРИМЕНТ 6 графитовый и алюминиевый электрод в электролите, соль в воде 0.55В

    Сода 0.52В


    Уксус 0.6В, вода 0.64В, ничего 0В.

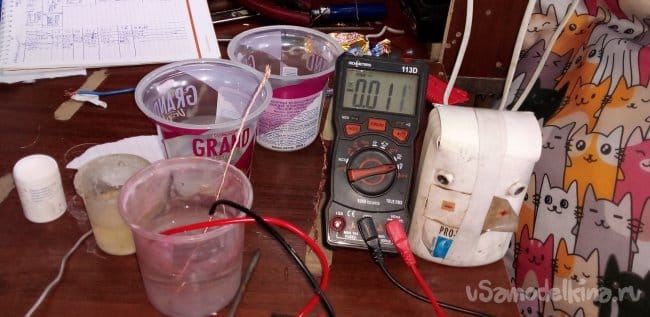

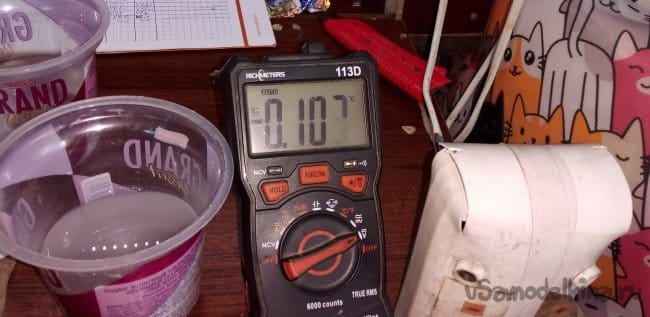

    ЭКСПЕРИМЕНТ 6.2 графитовый и медный электрод, соль в воде 0.0018В, сода 0.1В, уксус 0.015В, вода 0.005В.

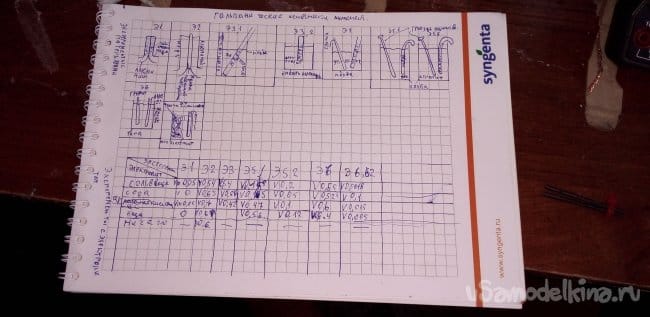

    Интересно что последний два эксперимента сначала с полу вольта до 0, а потом с 0 до полу вольта, со сменой полярности. Вот таблица всех экспериментов.

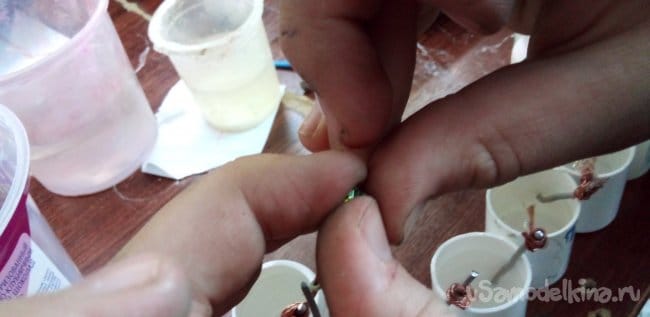

    На основе этих экспериментов я сделаю себе аварийный источник питания на 5В. Ну, а пока я сделал батарею на 3,5В.

    Она не смогла запитать светодиод в полную силу но зажечь смогла.

    С вами был тринадцатилетний экспериментатор. Всем пока.
