Транзисторный конвертор

Горизонт 31-05-2021, 15:56

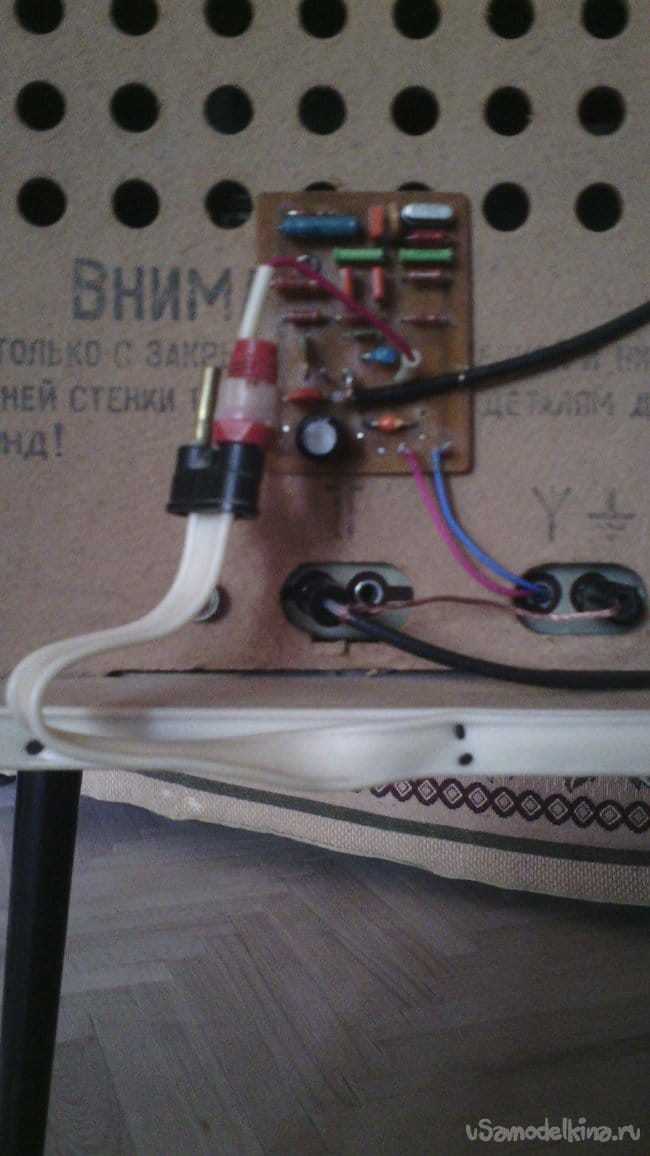

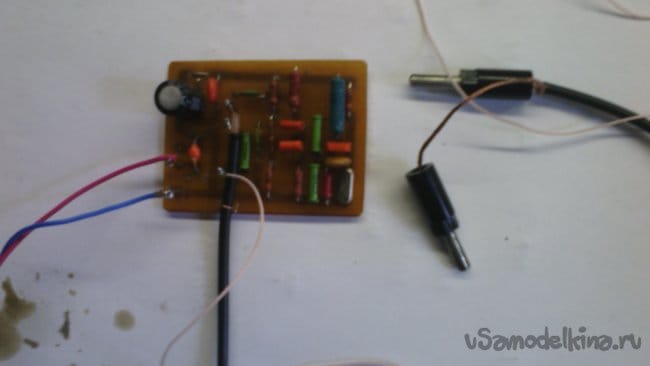

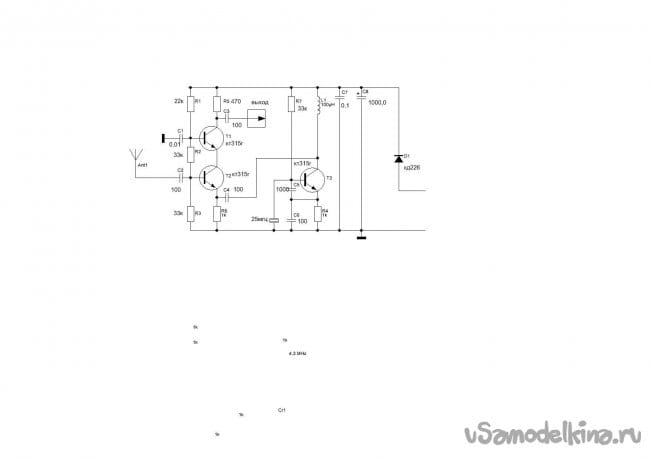

Транзисторный конвертор для приёма фм станций на ламповый укв приёмник, в диапазоне 88-98 мгц. Если применить кварц на 35 мгц диапазон будет 98-108 мгц. Правильно собранный конвертор в настройке не нуждается .Питание конвертора от накала ламп приёмника 6,3 вольта.

14 ответов

ino53 11 декабря 2022 17:36 #84862 +1

Ответить Цитировать Жалоба

Цитата: samand587

Детальку подобрал- радио стало работать чисто

Грамотей... технарь...

Без обид!

Видимо, гетеродин генерил прерывисто.

samand587 11 декабря 2022 16:49 #84859 +1

Ответить Цитировать Жалоба

Детальку подобрал- радио стало работать чисто (раньше в начале диапазона от 88.0 было возбуждение). Спасибо всем за советы!

ino53 11 декабря 2022 13:22 #84853 +2

Ответить Цитировать Жалоба

Цитата: samand587

Напряжение питания +12 В, с меньшим, как указано у автора, не работает

А, так все-таки схема с ошибками?!...

А дорисовать?

Зачем, все давным-давно нарисовано.

samand587 11 декабря 2022 13:00 #84851 0

Ответить Цитировать Жалоба

Цитата: Razrabotchik

... не хватает как минимум одной детальки...

А дорисовать?

Razrabotchik 11 декабря 2022 12:26 #84849 +1

Ответить Цитировать Жалоба

samand587,

Схема не моя, я повторил- реально работает!

Для реальной работы "выложенной" схемы, необходимо установить рабочую точку Т3 и тут не хватает как минимум одной детальки

samand587 10 декабря 2022 20:21 #84819 0

Ответить Цитировать Жалоба

Цитата: Razrabotchik

...не указано значение питающего напряжения...

Схема не моя, я повторил- реально работает! Напряжение питания +12 В, с меньшим, как указано у автора, не работает

Razrabotchik 10 декабря 2022 11:38 #84810 0

Ответить Цитировать Жалоба

samand587,

И все таки она вертится!

И откуда выкапывают такие схемы интересно было-бы узнать, а главное зачем На схеме не указано значение питающего напряжения, но и так всё понятно. Транзистор Т3, через R7 открывается и всё напряжение питания через КЭ переход поступает на R4. Это состояние стабильно и ничего более.

samand587 7 декабря 2022 17:16 #84738 0

Ответить Цитировать Жалоба

И все таки она вертится! Многое зависит от дросселя в нагрузке Т3

З.Ы. От Konstantin Nesterov

ino53 7 декабря 2022 15:31 #84732 +2

Ответить Цитировать Жалоба

Цитата: Konstantin Nesterov

То есть Вы хотите сказать, что мои "кривые" руки ни при чем...

Ну зачем так болезненно воспринимать... Достаточно сложная схема - кварцованный гетеродин, каскодный смеситель, да еще на не самых подходящих транзисторах - ну не захотела работать! Можно попробовать что-то попроще, на одном транзисторе, без кварца схем хватает...

Когда на русском форуме переходят на Вы, в реальной жизни начинают бить морду.
