    Замена сервомашинки на планере F5J

    Здравствуйте, дорогие читатели. Сегодня я вам расскажу очень весёлую и интересную историю: «как я менял сервомашинку на планере F5J».


    Немного предыстории.

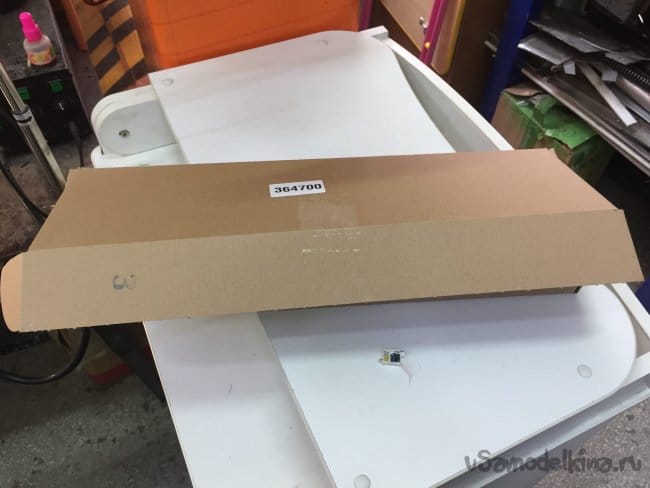

    «Сижу я в нашем кружке, пью чай и думаю, что было бы неплохо подготовить свой планер к летнему сезону 2021. Достаю с полочки чехол, который уже успел запылиться. Вынимаю планер, ставлю его на подставку, подключаю и вижу ситуацию: сервомашинка на руле направления встаёт в крайнее положение, и её клинит. Непорядок, вытащил серву и понимаю, что она сгорела, запах такой неприятный. Тогда я решил поставить новую, не покупая, так как покупать слишком дорого.»

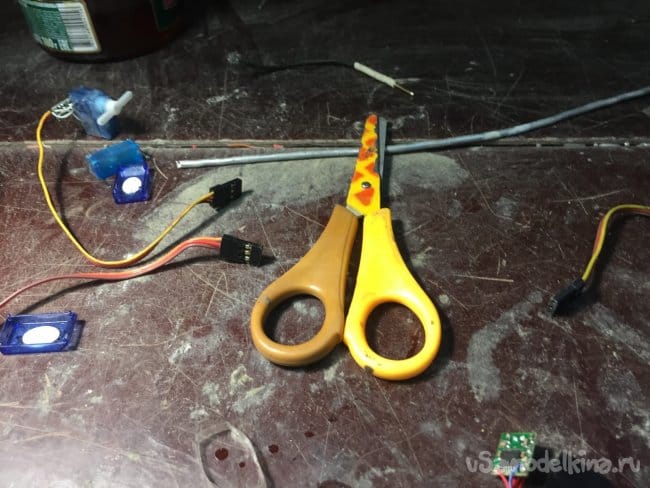

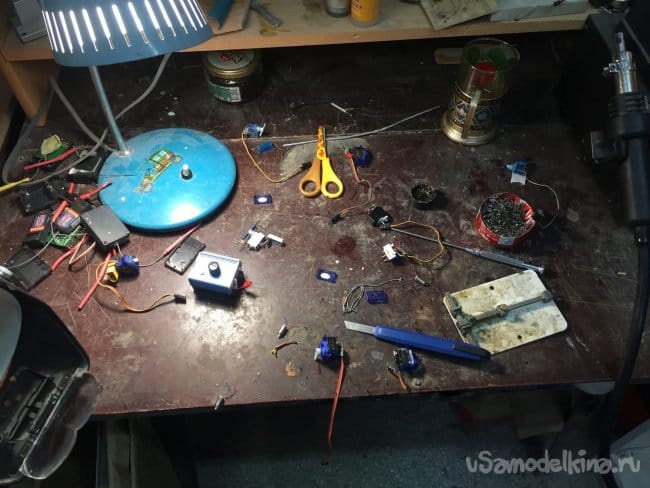

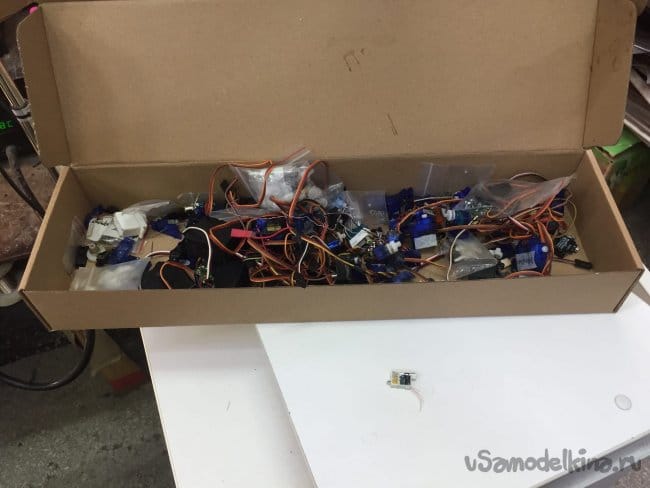

    Вот немного предыстории в юмористическом стиле для разнообразия, так сказать. Для начала я решил взять коробочку со сломанными сервомашинками.

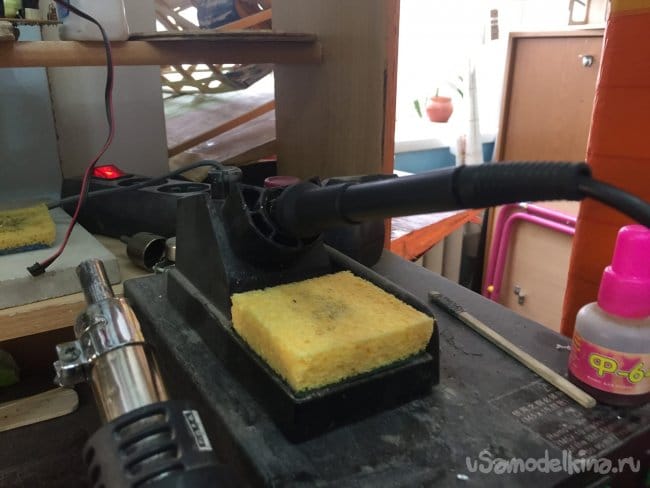

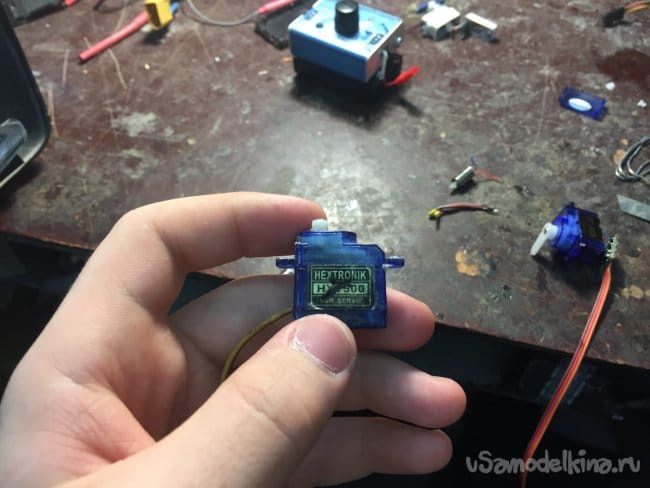

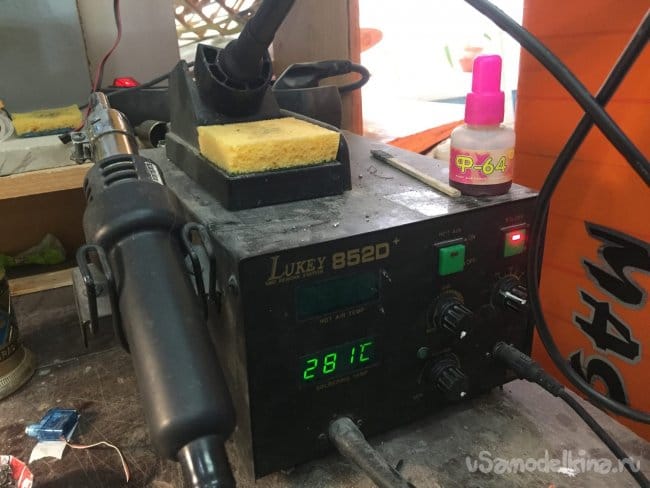

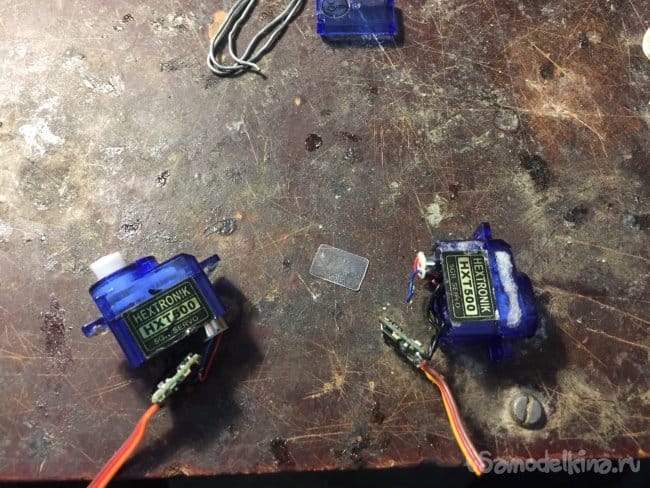

    Прям конструктор «собери свою сервомашинку». Я начал с того, что выбрал серву весом 9 грамм. Такие машинки называют девятиграммовки. Взял несколько машинок которые хорошо выглядят. Переносимся за паяльник.

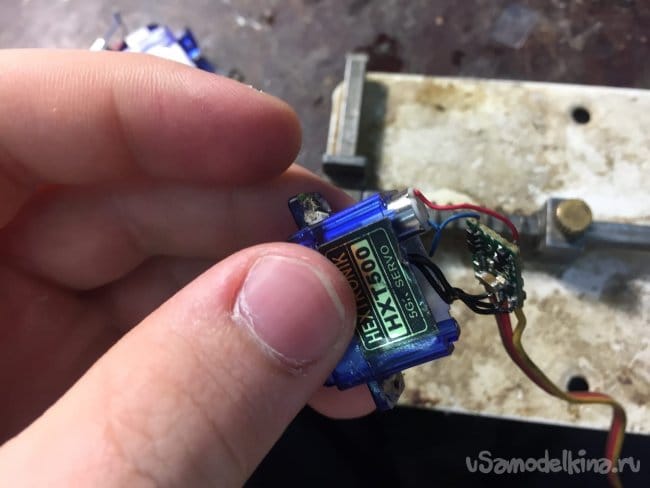

    На одной из машинок на корпусе было написано «плата», значит надо перепаять плату управления.

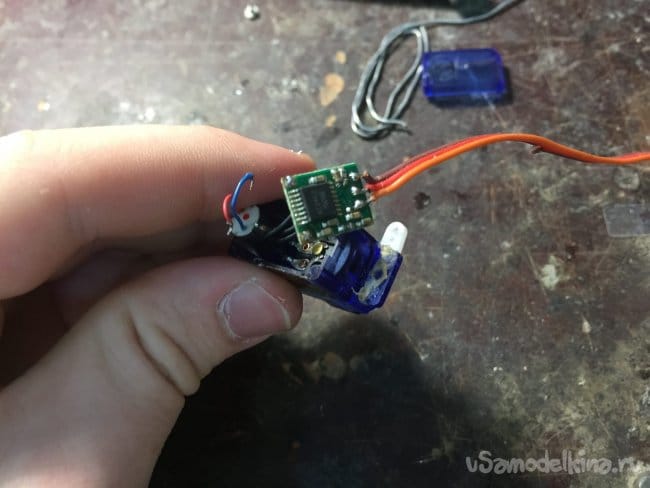

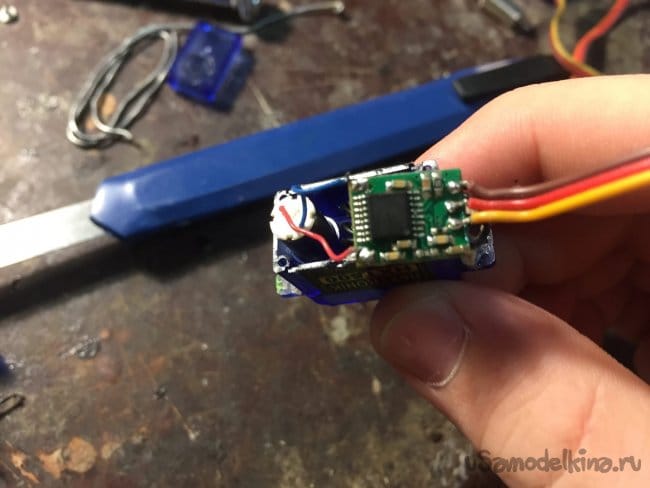

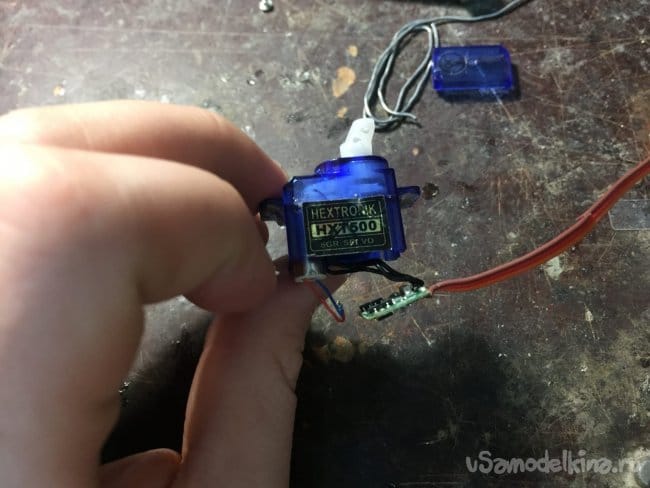

    Разбираем и выпаиваем, соблюдая полярность.

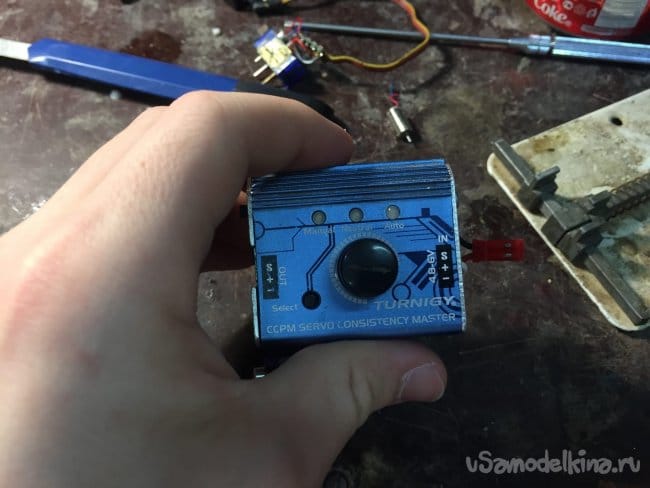

    После проверяю на сервотестере и обнаруживаю сгоревший моторчик.


    Меняем.

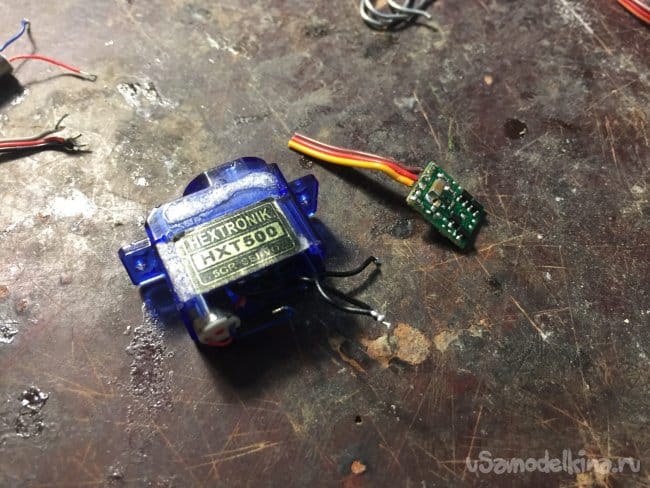

    Я беру моторчик с того же донора, откуда брал плату управления.

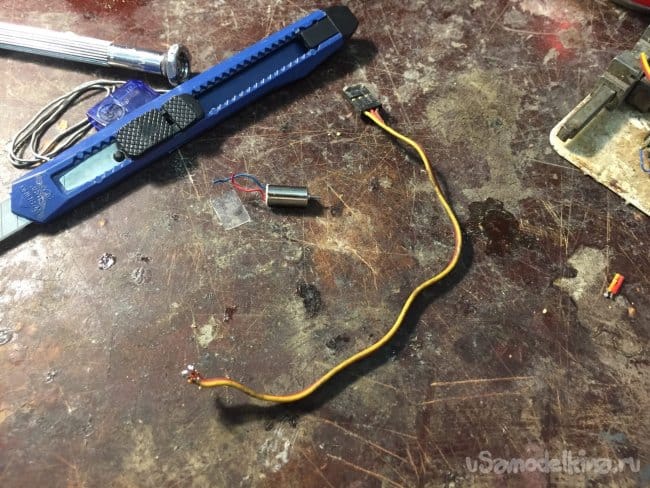

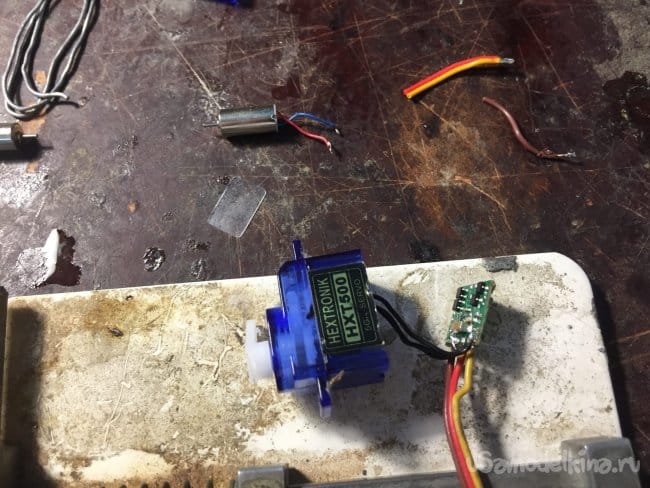

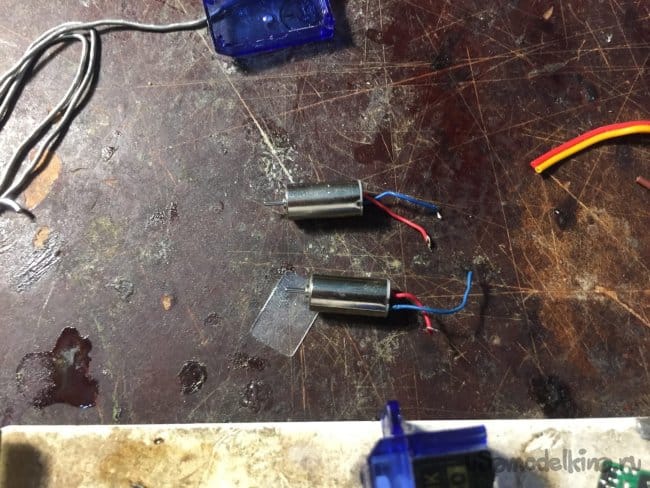

    Вытаскиваю сгоревший мотор



    И вынимаю мотор из донора

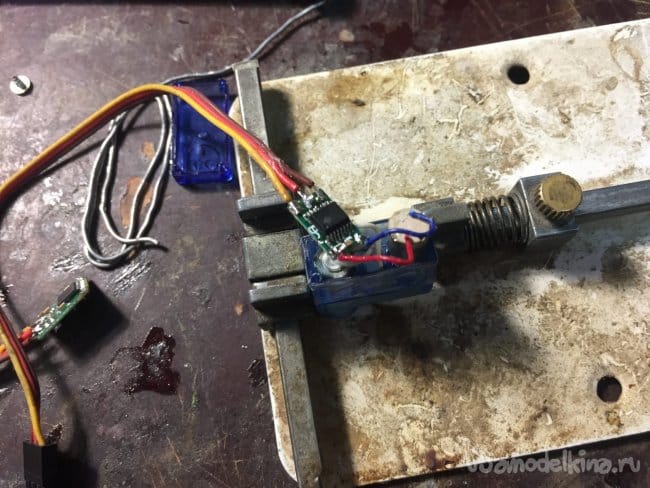

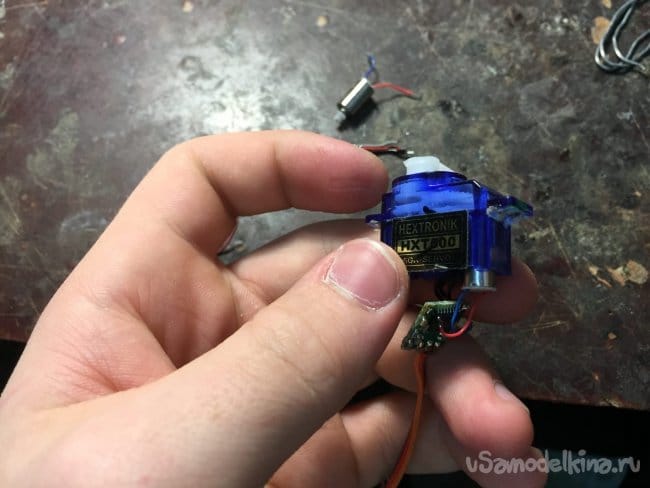

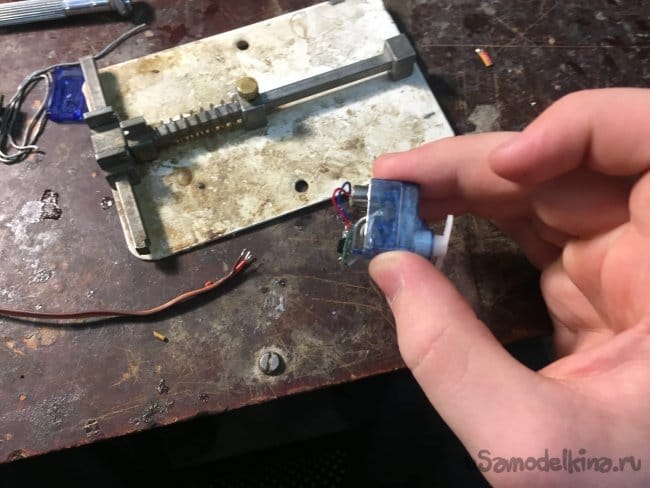

    Припаиваем новый моторчик.



    Далее появилась необходимость перепаять провод.

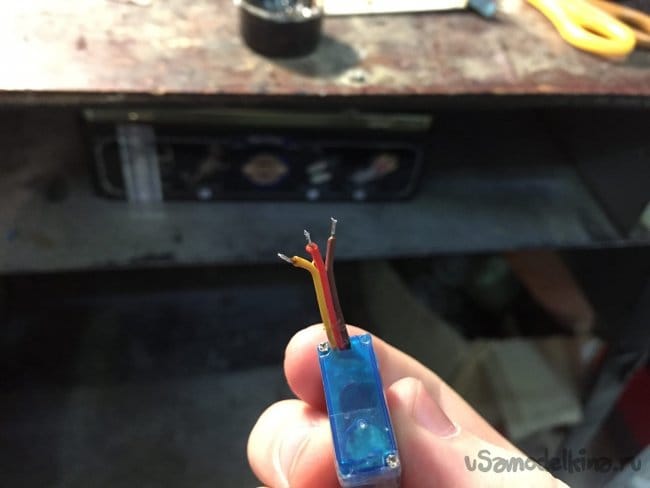

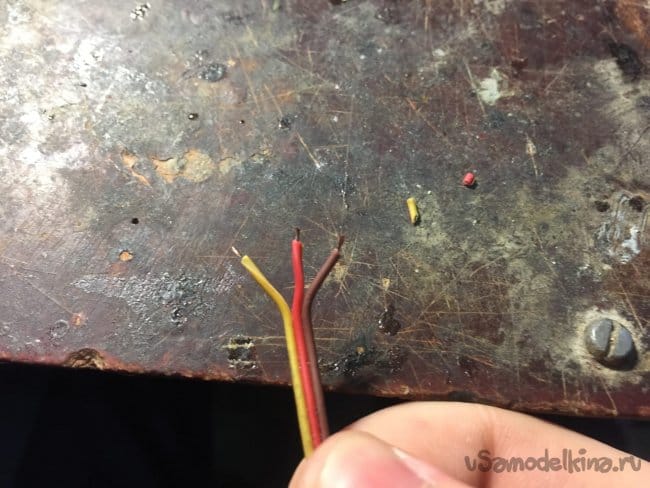

    Залудил провода

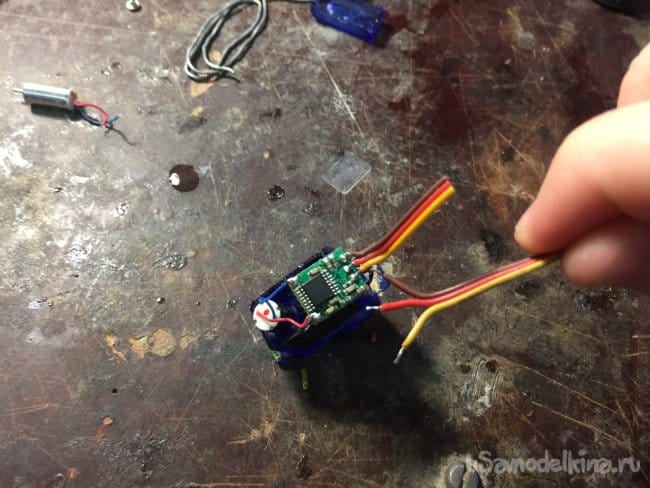

    Затем припаиваем, соблюдая полярность

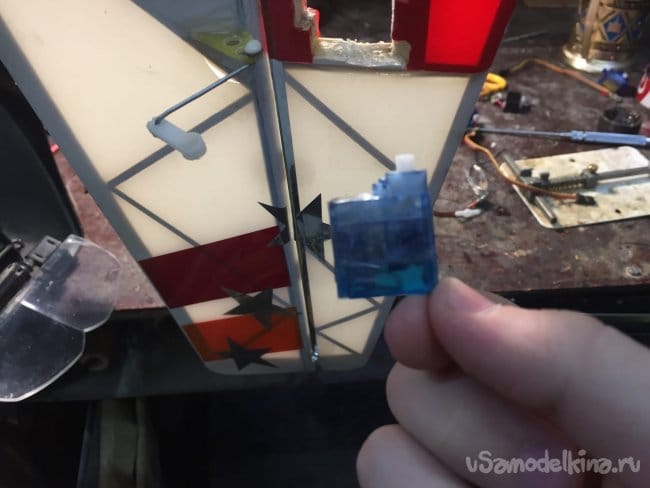

    Проверяем, и о чудо, оно работает. Только после этого я понял, что девятиграммовка по толщине не подходит под мой рудер. Просто она толще. Но тут в волшебной коробочке с сервами я обнаружил сервомашинку для самолётов класса F3P (зальный пилотажный самолёт).


    Я быстро схватил машинку и побежал проверять её на работоспособность. Она не работала. Но у меня есть тактика, если машинка не работает, сначала перепаиваю плату, а потом, как получится.

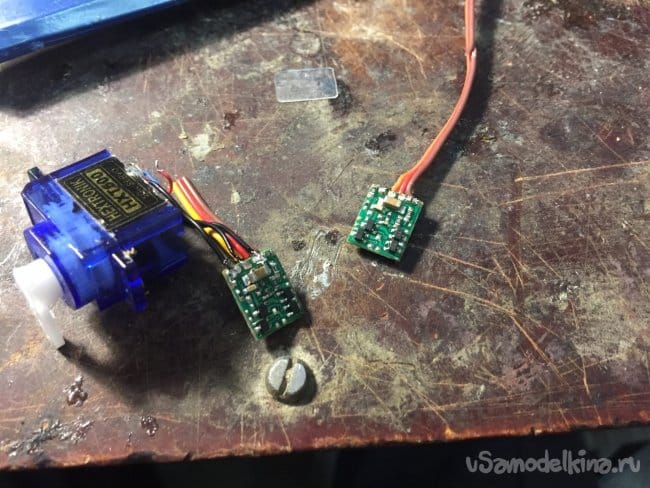

    Найдя донора, я начал операцию.

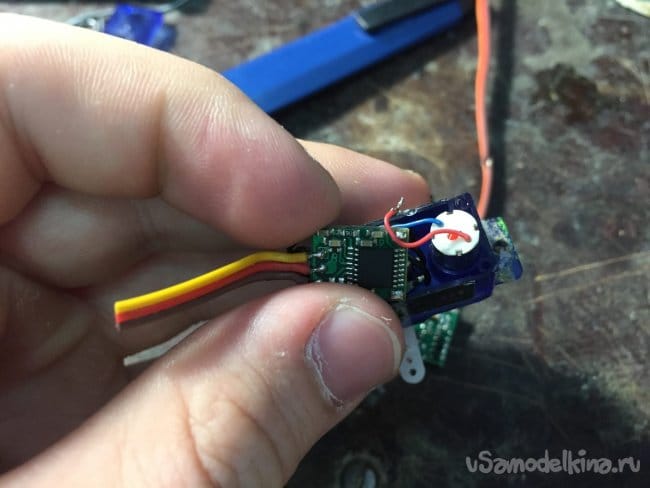

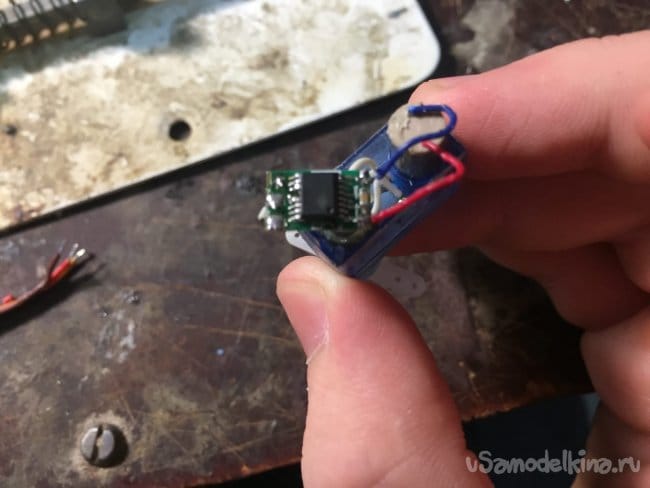

    Перепаиваю и проверяю

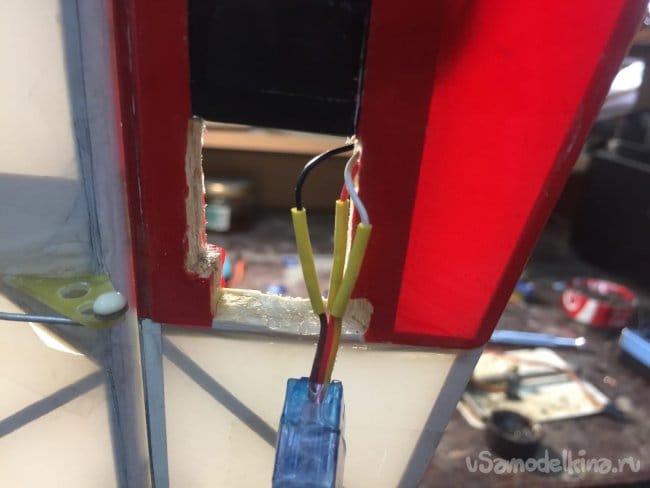

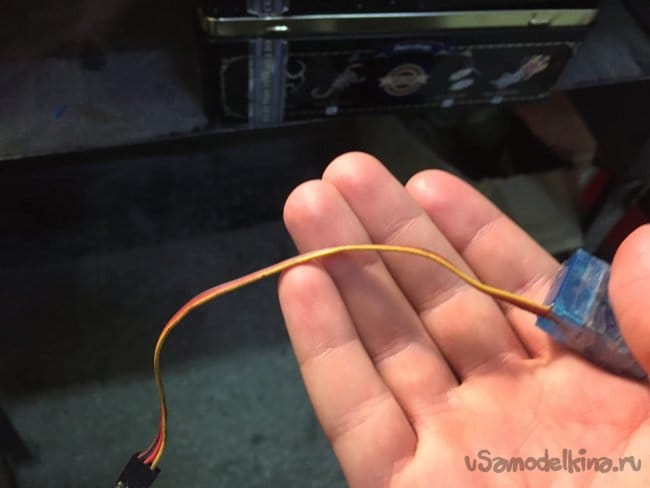

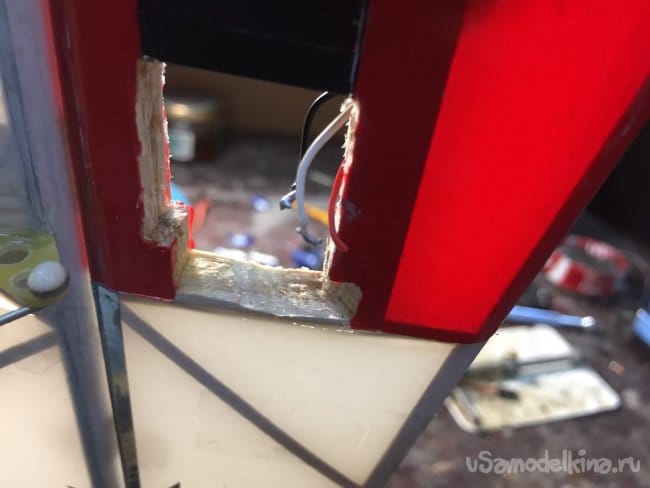

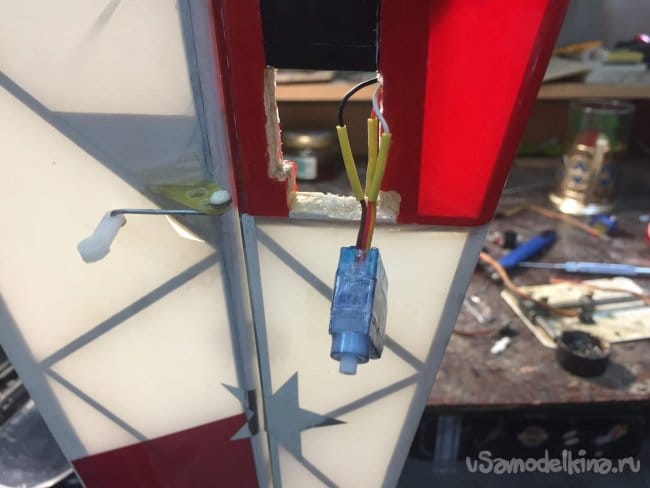

    Она работает. Закрепляю провод скотчем и начинаю припаивать к удлинителю в хвостовой балке.

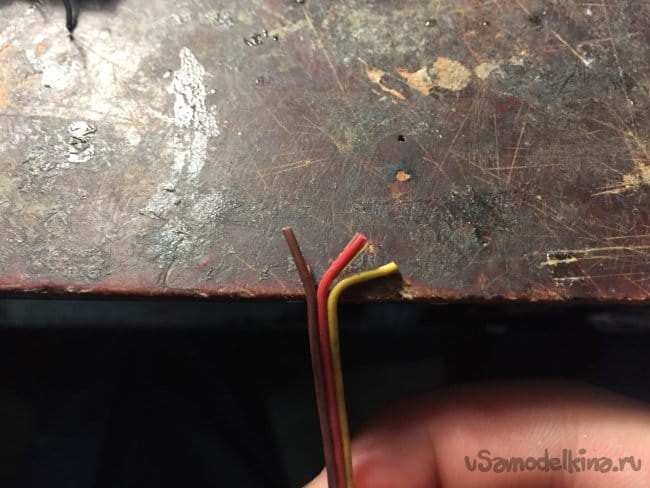

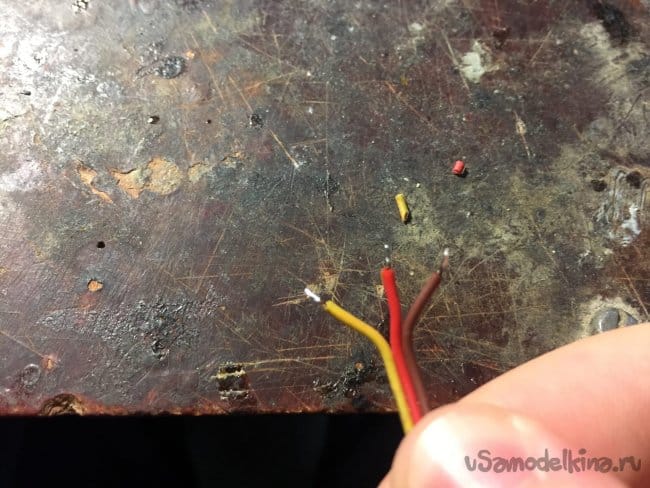

    Отрезаю нужную длину проводов и сразу залудил

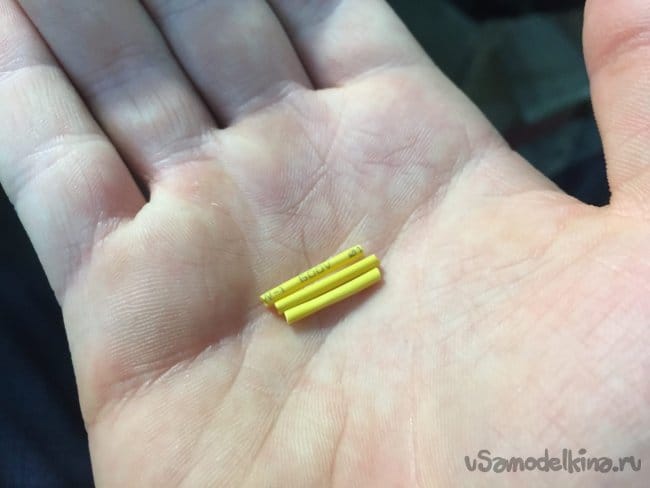

    Термоусадка


    Паяем

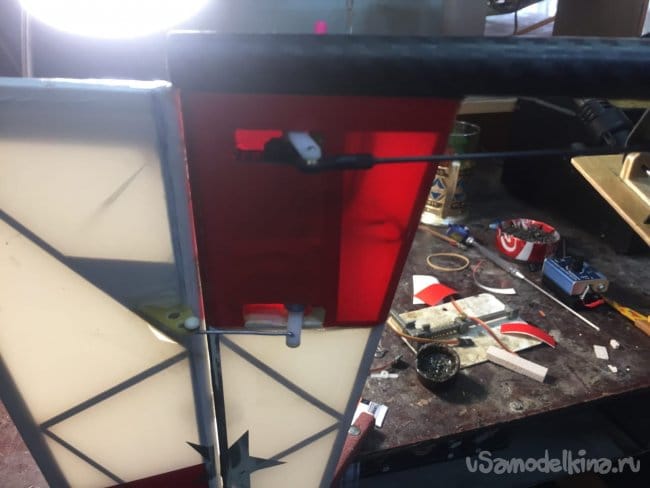

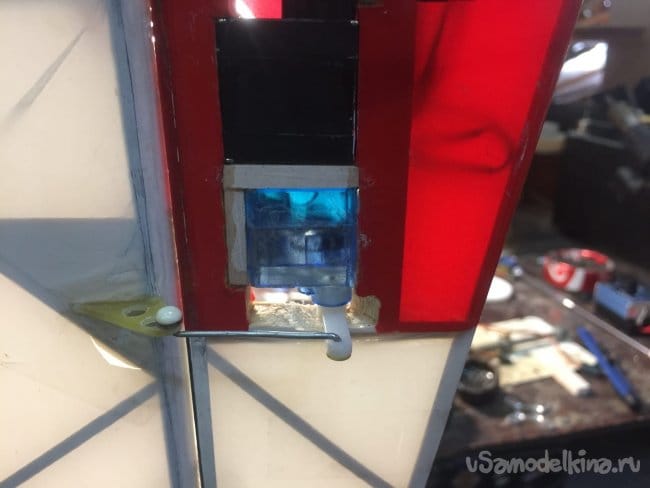

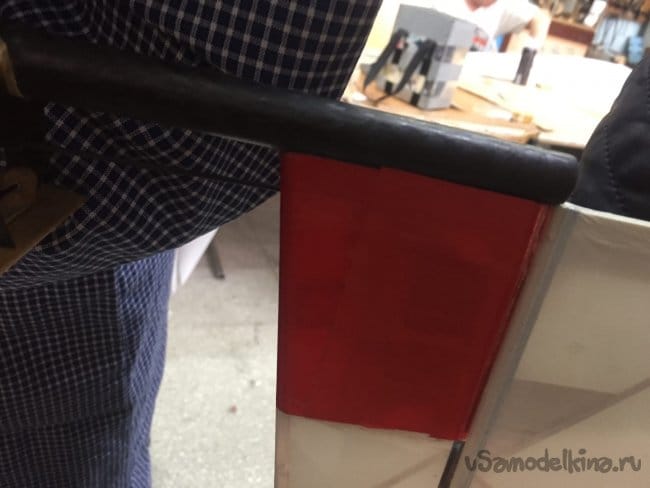

    Заклеиваем оракалом и проверяем
