    Слегка про домашние дела. Ремонт возвратного механизма дверной ручки


    Ремонт дверной ручки.

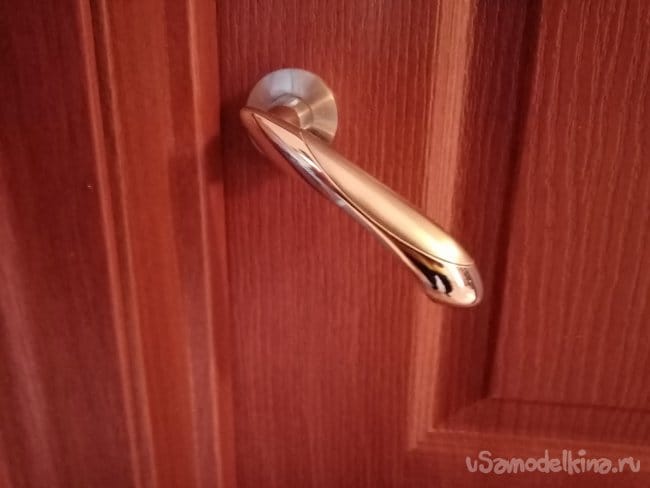

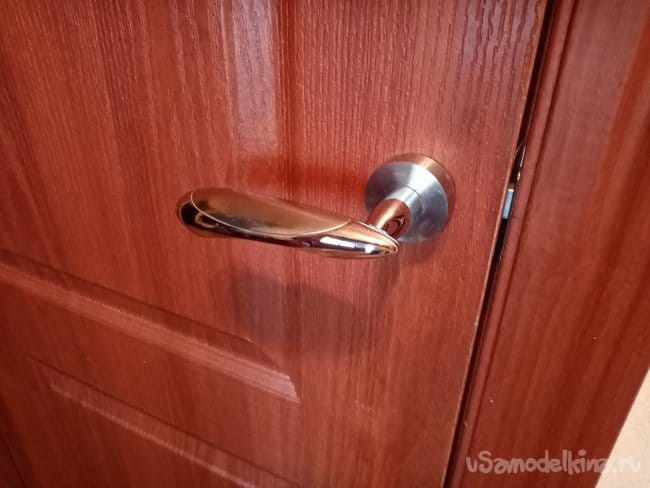

    После двенадцати лет непрерывной эксплуатации повисла ручка в самой главной комнате в квартире. И за ней еще одна.
    Имею в виду такую провислость. Но работает нормально, за исключением крайне не бодрого вида. Подозреваю, что не работает какой то возвратный механизм, наверное пружина.

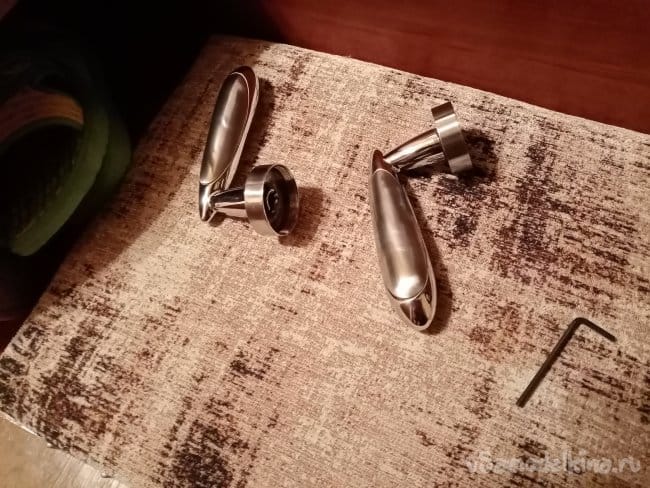

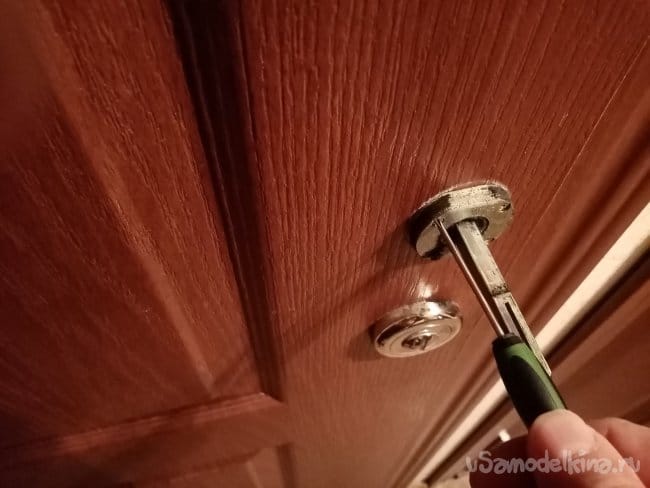

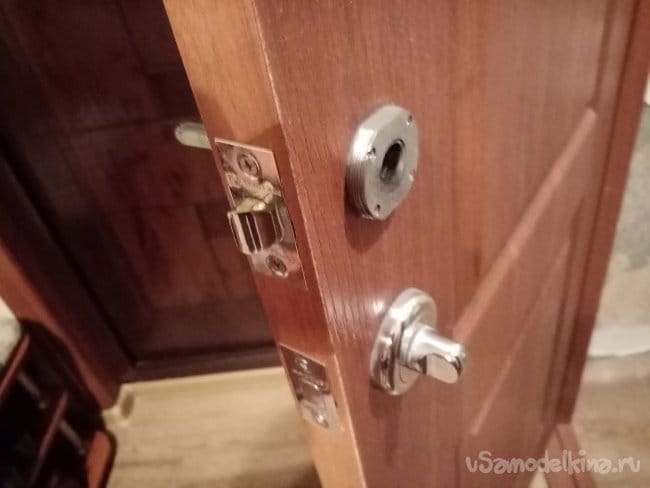

    Откручиваю крепления ручки и снимаю эти красивые блестящие штуковины.

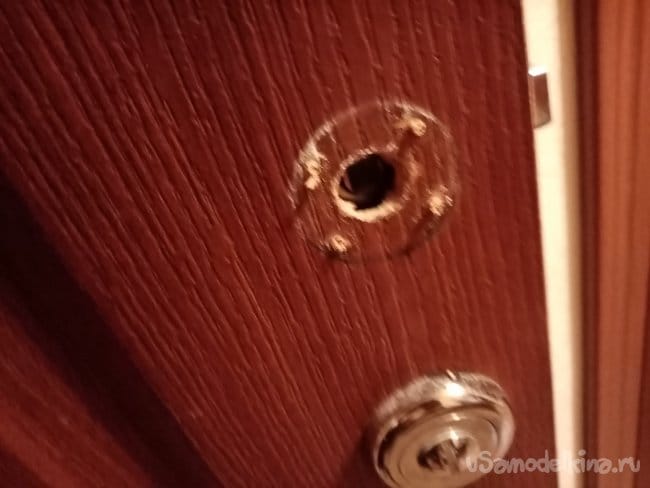

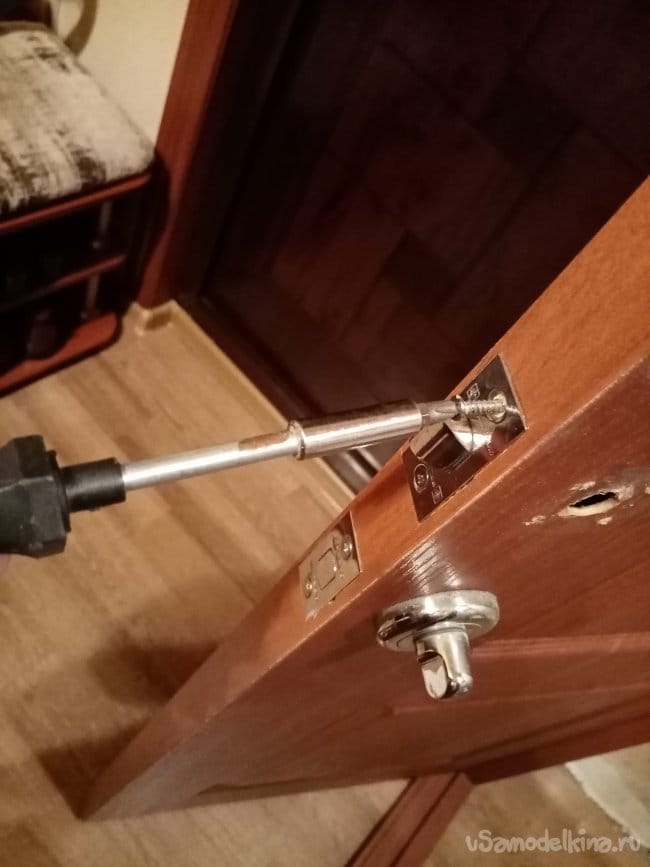

    Затем нужно снять парочку железок с двух сторон двери. Подозреваю что они и виноваты в дефекте. 8 шурупчиков для дерева и снята парочка блоков.

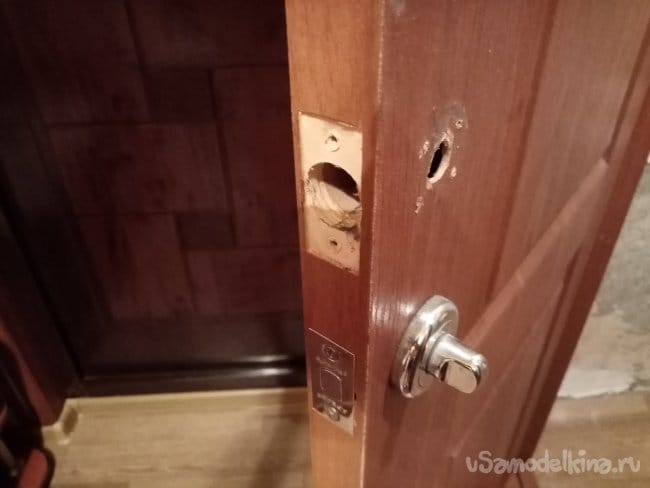

    Затем вынимаю блок защелки. Осмотрел, там точно нет никакой пружины поднимающей ручку в нормальное положение.

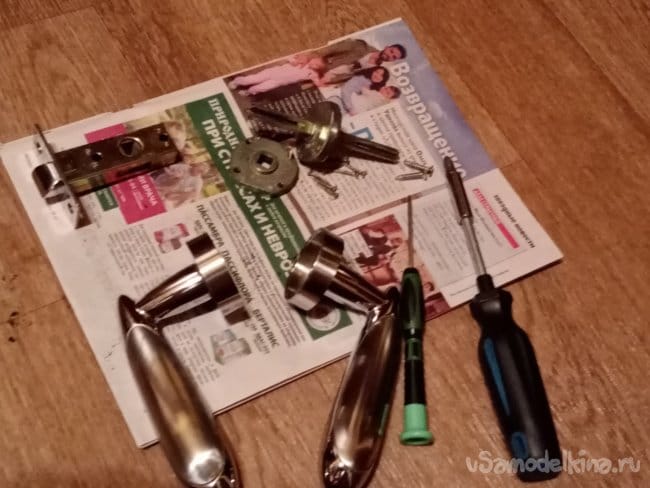

    И вот все разобрано.

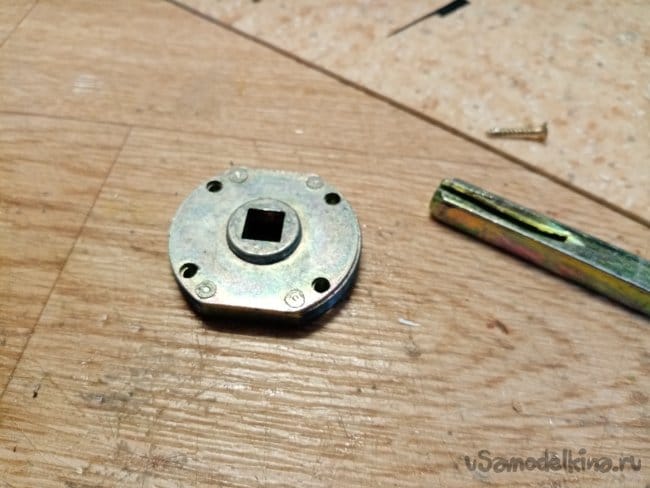

    Продолжаю осмотр интересных штуковин, они не разборные скреплены при помощи заклепок. Чего-то все разбирать в домашних условиях мне не хочется. Несу в мастерскую.

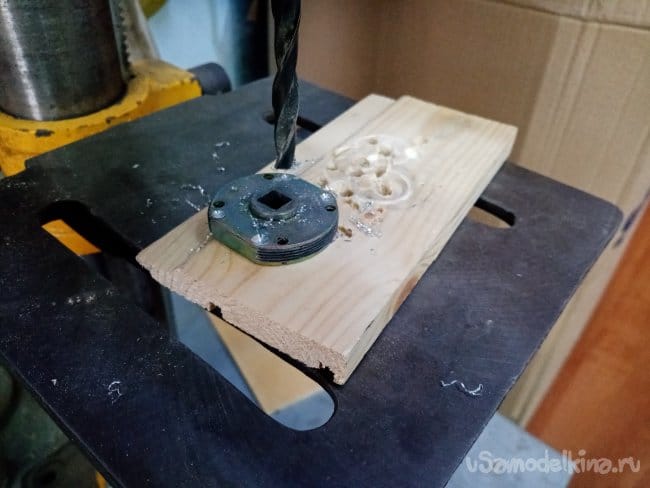

    Заклепки лихо высверливаю при помощи сверлильного станка. Металл довольно мягкий.

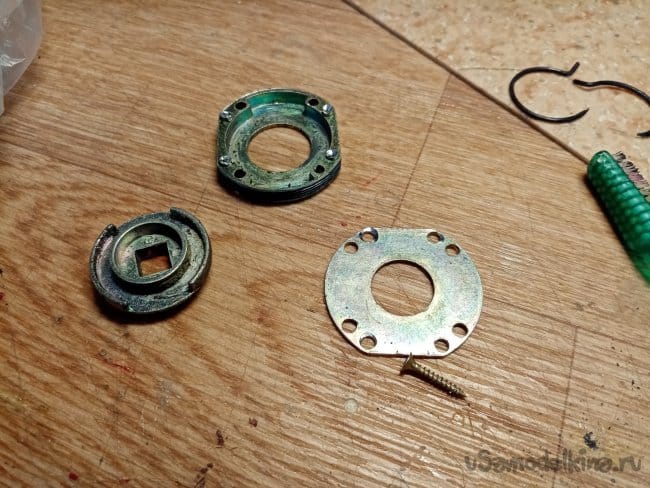

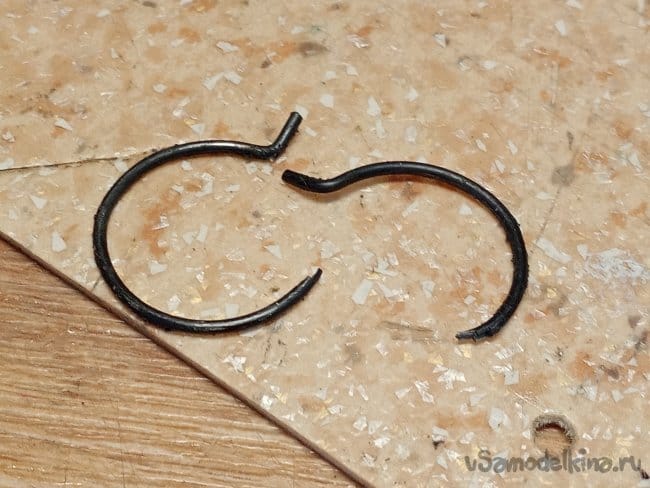

    Разбираю конструкцию на запчасти. Их всего четыре однако. Верхняя и нижняя крышки, внутренний сектор и…..сломанная возвратная пружина.

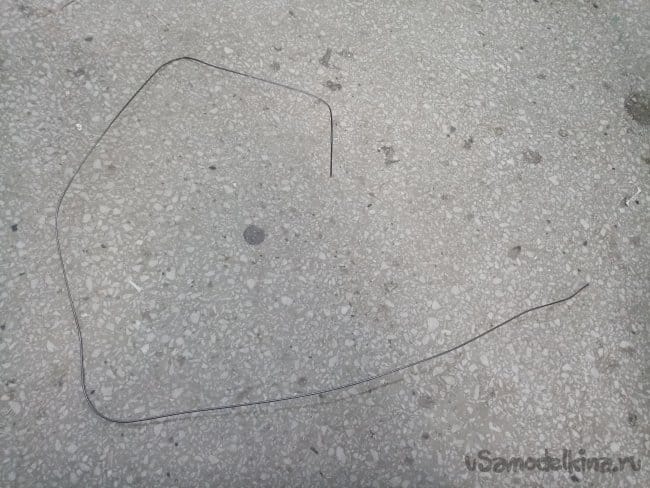

    Начинаю шарить по углам, конечно, находится кусок весьма жесткой проволоки. У нас многое чего по углам растолкано, можно и танк, наверное, обнаружить…

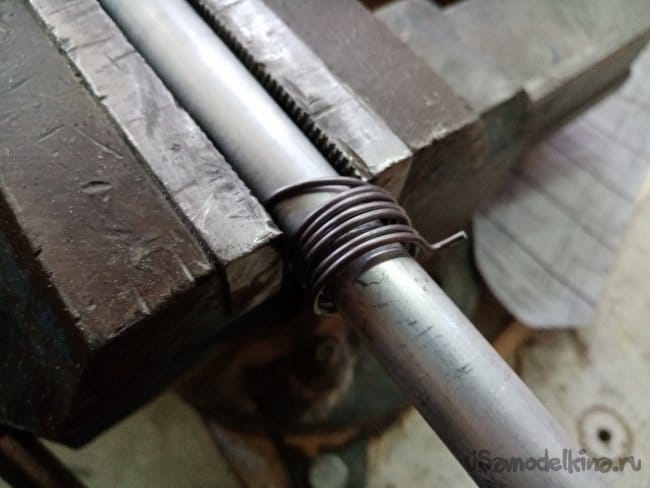

    Попробовал скрутить колечко при помощи плоскогубцев, номер не вышел. Проволока слишком жесткая. Подобрал трубку подходящего диаметра и при помощи тисков свернул несколько колечек.

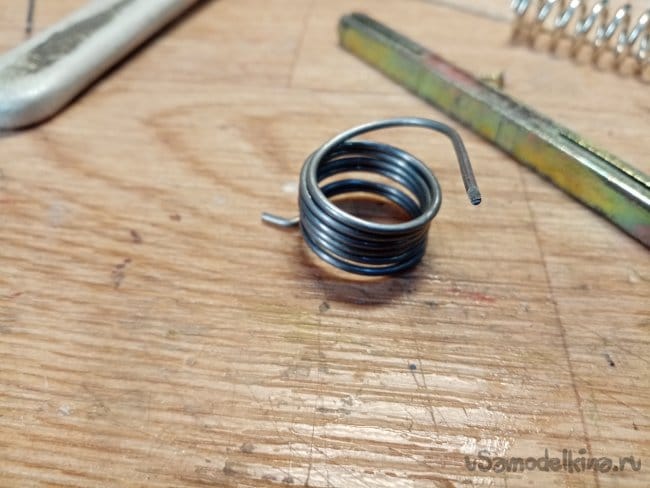

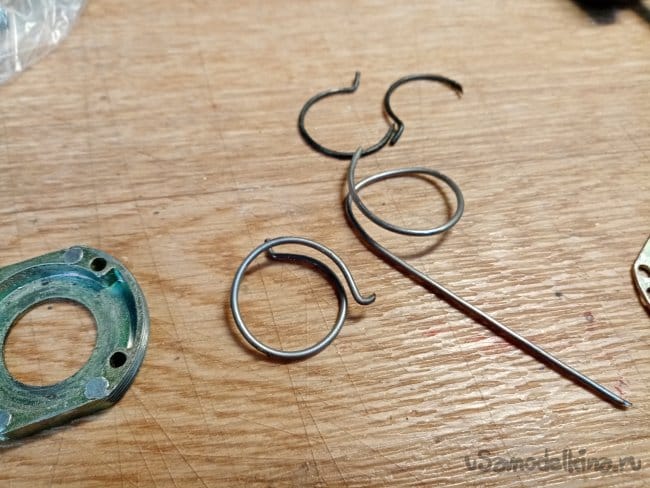

    Отрезал лишнее и загнул кончики как на сломанном образце.

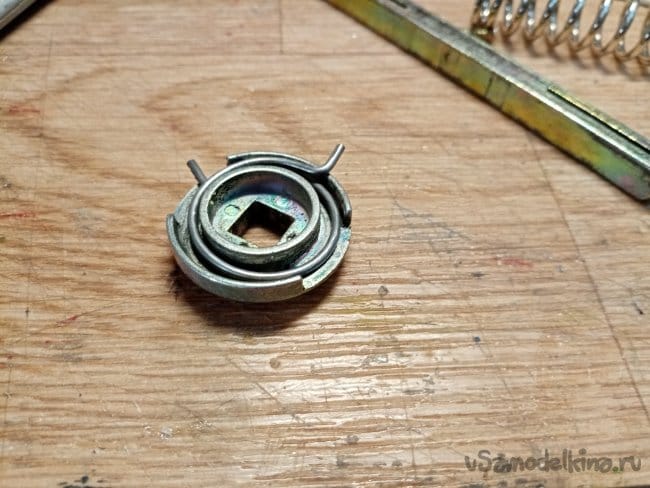

    Установил колечко на место.

    Теперь нужно скрепить верхнюю и нижнюю крышку. Поскольку заклепки я уже высверлил.

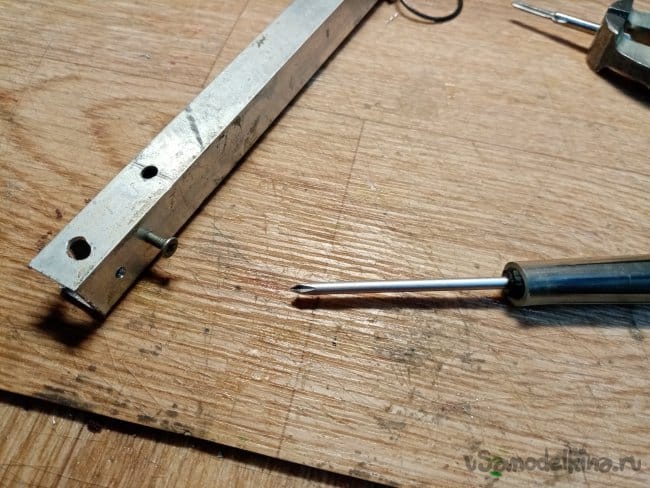

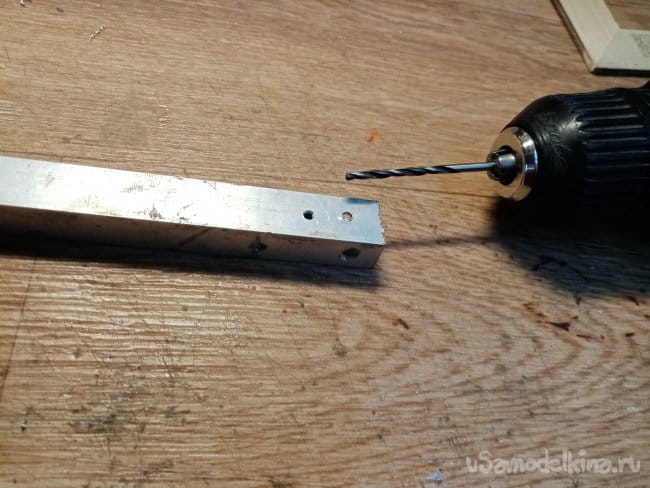

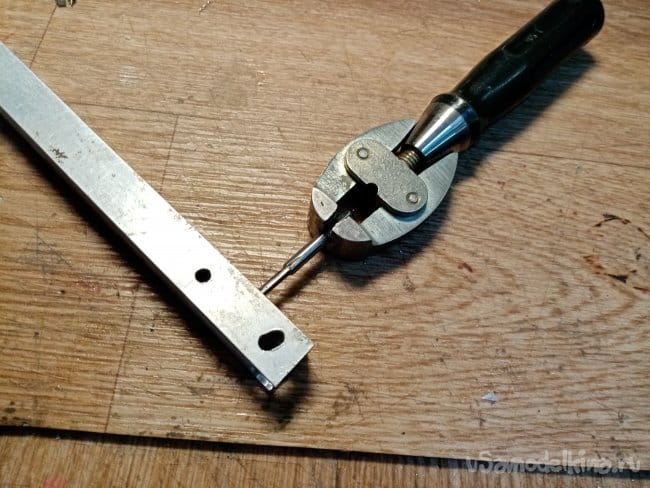

    На пробном куске алюминия сверю отверстие под резьбу М3. Нарезаю метчиком, неудача. Вообще-то все расчеты делал под металл, алюминий мягче и резьба не держит.



    Пробую еще раз сверлом на 2.4 мм, получилось вполне прочно. Кажется, мне, что детали, отлиты вообще из силумина, сломать метчик вероятность крайне мала.

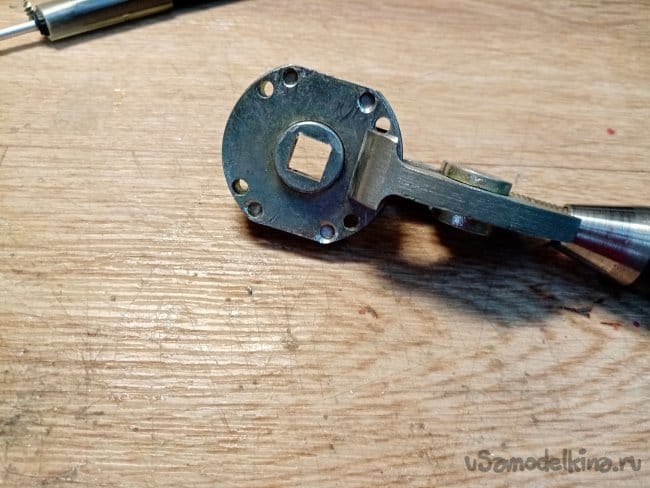

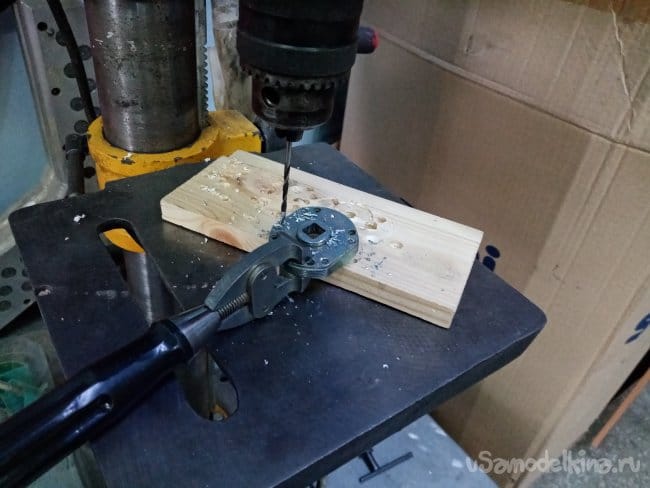

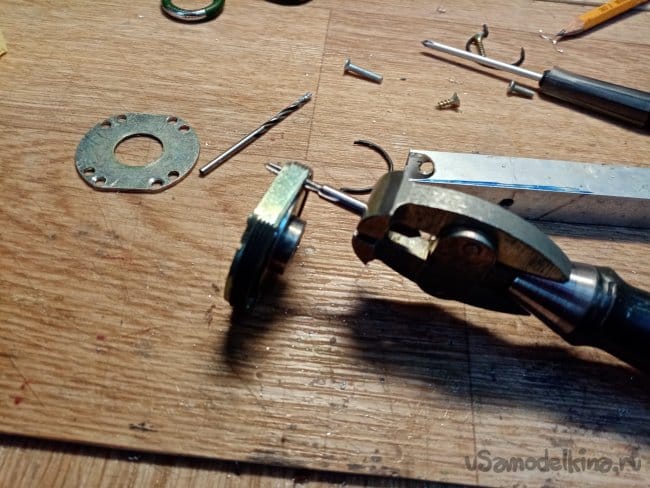

    При помощи зажима совмещаю крышку и блок возвратного механизма, высверливаю четыре отверстия. Выбранным сверлом, на станке. Попадание должно быть четкое, отверстия расположены на самом краю деталей. Затем без проблем нарезаю резьбу слегка смочив метчик маслом.

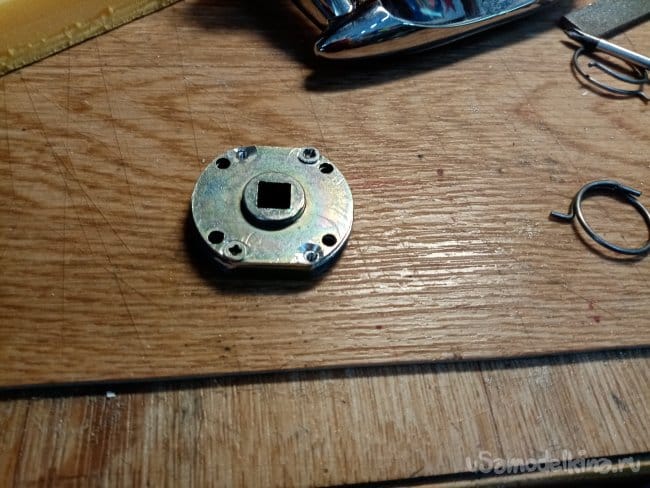

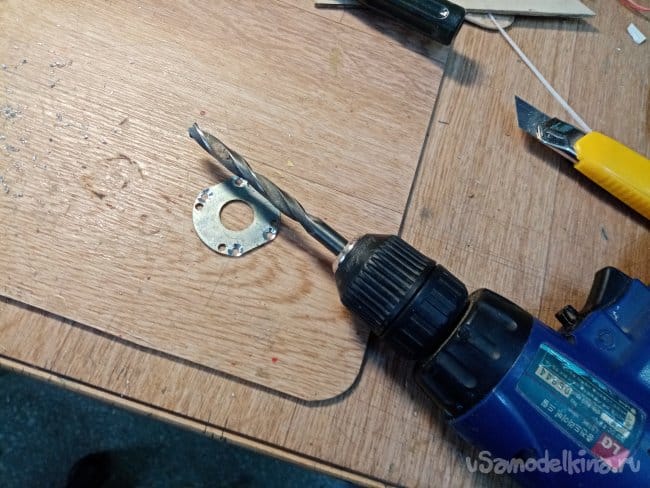

    Большим сверлом зенкую отверстия в крышке под потайные головки винтов.

    Слегка собрал и немного закрепил крышку парочкой болтов, провел тест. Хило получилось. Плохо возвращаются горизонтальное положение.


    Разобрал конструкцию, извлек пружинки и закалил их. Собираю обратно. Это совсем другое дело. Ручки бодро прыгают вверх.
    Все нормально работает и пружинит.

    Продолжаю ремонтные работы со второй ручкой. Это уже значительно легче. Высверливаю заклепки, разбираю, извлекаю сломанные пружинки. Изготавливаю и закаляю еще парочку пружинок. Затем нарезаю резьбу вместо заклепок и собираю конструкцию обратно.
    Вторая ручка готова.

    Таким же образом модернизировал возвратные механизмы в количестве четырех штук на двух ручках. Просверлил 16 отверстий и нарезал в них резьбу.

    Внутрь коробочек добавил немного циатима.
    Дома устанавливаю ручки на двери. Все работает и пружинит. Возвращаются в исходное горизонтальное положение.





    Демонстрация работы восстановленной возвратной пружины.
