» » » Вопрос по светодиодам

Вопрос по светодиодам

Здравствуйте... Возник вопрос по светодиодам. Как я уже не раз упоминал, "я не по этим делам...")))). Вершков малость нахватался, но вопросов много имею))))

Собственно вопрос. Есть сотня диодов. Вот таких
Они мигают...Типа, иммитация свечи...
Возникла необходимость спаять из них гирлянду. В прошлом был такой опыт с обычными, индикаторными (не мигающими). Без всяких сопротивлений сотенка диодов последовательно нормально служит много лет.
Пройдёт ли такой номер с этими??? Тут падение указано 2,2 вольта... (А может, китайцы просто написали что ни попадя))))... Подключал напрямую к трёхвольтовой батарейке (2032). Горит не в полный накал... Н там ток сам ограничивается.. А чт будет в сети переменного 220?
И вообще... За счёт чего они морготят??? САМ МЕХАНИЗМ???
Возможно, поняв КАК ЭТО РАБОТАЕТ, прояснится и многое другое...
Вопрос\тема автоматически публикуется в соц. сети сайта - следите и там за ответами:
Чтобы написать ответ необходимо войти на сайт через соц. сети (или зарегистрироваться):
Обычная регистрация
Информация
Посетители, находящиеся в группе Гости, не могут оставлять комментарии к данной публикации.
16 комментариев
  1. Dmitrij
    Мигающий светодиод (МСД) представляет собой светодиод со встроенным интегральным генератором импульсов с частотой вспышек 1,5 – 3 Гц. Многие, наверное, видели такие светодиоды на прилавках магазинов радиодеталей.
    "Марти! Думать нужно в четырех измерениях..."
  2. popvovka
    Их последовательно не получится включить. В них встроен генератор импульсов. Его думаю не совсем просто включить последовательно, там вроде установлен защитный диод в обратном направлении.
    1. Валерий Автор
      Про те, которые моргают синхронно, я знаю... А эти не моргают "вкл-выкл". У них свечение - "плавающее" Просто яркость то увеличивается, то убывает.. При этом - хаотично, а не с одинаковыми интервалами! Их используют в "пластмассовых свечах" - очень похоже на настоящий огонёк свечи.
      Але нови ностра алис!
  3. Валерий Автор
    Завтра попробую несколько включить последовательно от блока питания, скажем, на шесть вольт... Гляну, что получится...
    Але нови ностра алис!
  4. Иван_Похмельев
    Вот три ссылочки: Устройство и параметры мигающих светодиодов, параметры более подробно и алгоритм работы. Надеюсь, это Вам поможет.
    Сам с такими диодами не работал, но, судя по китайским данным, в Вашем случае прибор токовый, 2,2 В - это прямое падение при токе 20 мА. Последовательно, ограничив ток на уровне не более 15 мА, попробовать включить можно. Полагаю, что парочка ещё так-сяк будут работать, возможно, даже с интересным эффектом, но больше двух будут светиться довольно слабо. Поэтому - каждый запитывать отдельно от источника тока, попросту говоря, через отдельный резистор.
  5. fadeyeff
    Валерий, чем закончился эксперимент?
    1. Валерий Автор
      Два последовательно горят от 18650. На остальное не хватило времени. Экспермент отложен до следующего НГ....
      Але нови ностра алис!
      1. Иван_Похмельев
        Попробовал включать такие диоды последовательно. При этом мигание происходит синхронно, пробовал от двух до шести штук, выдерживал достаточно долго, но рассинхрона нет. Попробовал включить один, а потом к нему второй в параллель - синхронизации нет.
        Для сравнения попробовал последовательно 6 штук RGB-диодов - работают асинхронно.
        1. Валерий Автор
          Именно такие? "Плавающие"?...
          А то я закинул эту тему...
          Але нови ностра алис!
  6. Иван_Похмельев
    Валерий, такие же, и даже от этого продавца. ))
    Если интересно, могу видео выложить.
    1. Валерий Автор
      Отлично!! Значит, не придётся быть "первопроходимцем" в вопросе, в котором не особо "шарю"!)))))
      Так что с ними? Ток ограничивать нужно?... Или, просто можно сотню последовательно - и в розетку?))))
      ...П.С. Согласитесь, эффект мигания интересный... Для "рождественских поделок" - самое оно! ))))
      Але нови ностра алис!
      1. Иван_Похмельев
        Вот видео, будет доступно 14 дней. Ток, конечно, ограничивать нужно, максимальный 20 мА, но это излишне, достаточно 10...15 мА. Прямое падение примерно 2,2 В. Если включать последовательно, мигать будут синхронно. Можно сделать несколько групп из последовательно включённых светиков, каждую группу распределить территориально, чтобы синхронно мигающие не были рядом.
        1. Валерий Автор
          По опыту знаю, что на "ёлку до потолка квартиры" обычно нужна гирлянда, от 500-т диодов и выше... Тогда красиво...
          Если они будут мигать синхронно "один через пять-шесть"....то и нормально...)))))
          Але нови ностра алис!
        2. Валерий Автор

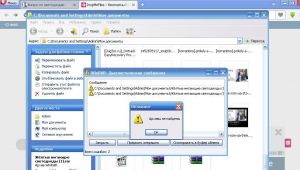

          А вот видео скачать не удалось....
          Але нови ностра алис!
  7. popvovka
    Валерий,
    https://yadi.sk/d/I7PjgYhz3SFzhS
    Ловите.
  8. Валерий Автор
    Спасибо... Это у мя РАРка старая просто была на этом компе
    Вижу
    Але нови ностра алис!
