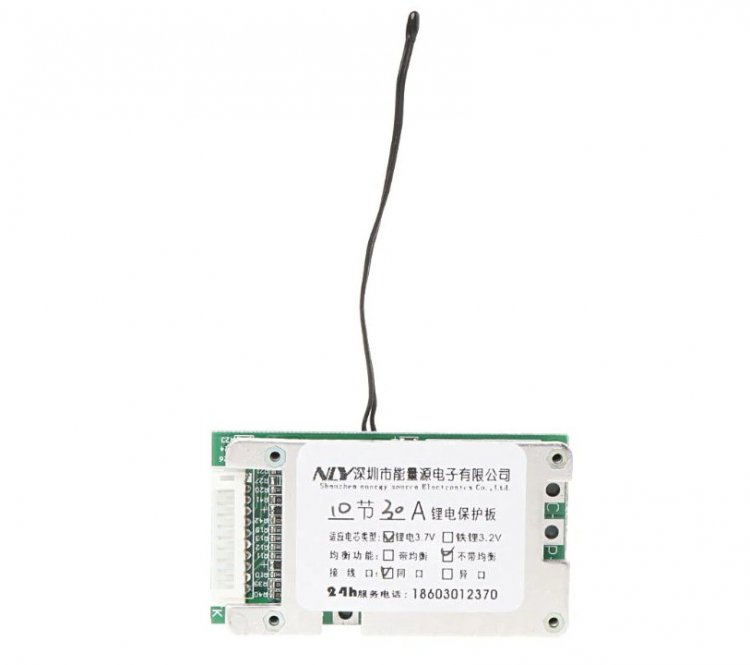

Плата защиты рассчитана на 10 секций литий-ионных батарей, она используется для 36В батареи, марганец-кислотных аккумуляторных батарей и кобальт-кислотных аккумуляторных батарей.

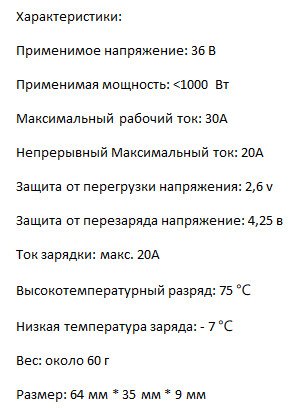

Параметры продукта:

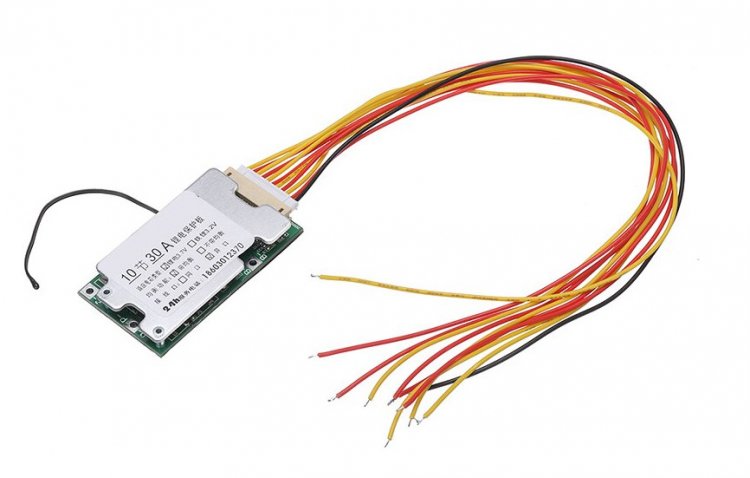

Модель: 10 ячеек, 36В/30А – сплит
Применимая мощность напряжения: 36 В, 1000Вт
Применимый тип батареи: батарея 3,7 В, литий-кобальтовая окись, литий-манганатная батарея.
Описание функции: защита от перезарядки литиевой батареи; защита от переразряда; защита от сверхтока; выходная защита от короткого замыкания.
Максимальный рабочий ток: 40A MAX
Максимальный непрерывный рабочий ток: 25A MAX
Напряжение защиты от переразряда: 2,6В
Напряжение защиты от перезарядки: 4,25В
Зарядный ток: 10А MAX.
Функция выравнивающей зарядки: с этой функцией выравнивающее напряжение 4,2В.
Защита от температуры: с этой функцией, высокая температура разряда 75℃;
зарядка при низкой температуре -7℃;
Области применения: электромобили; транспортные средства; электрические мопеды; скутеры; инверторы и др.

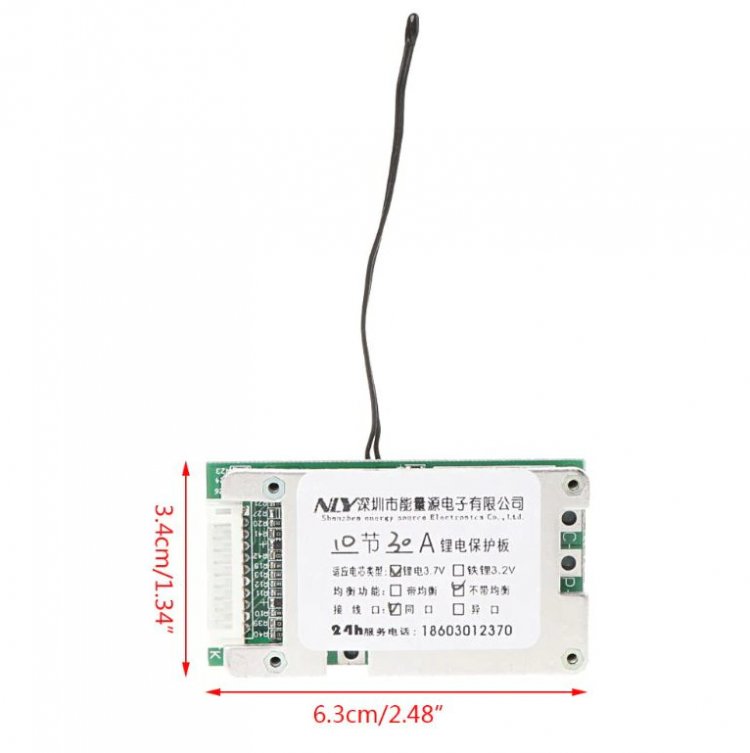

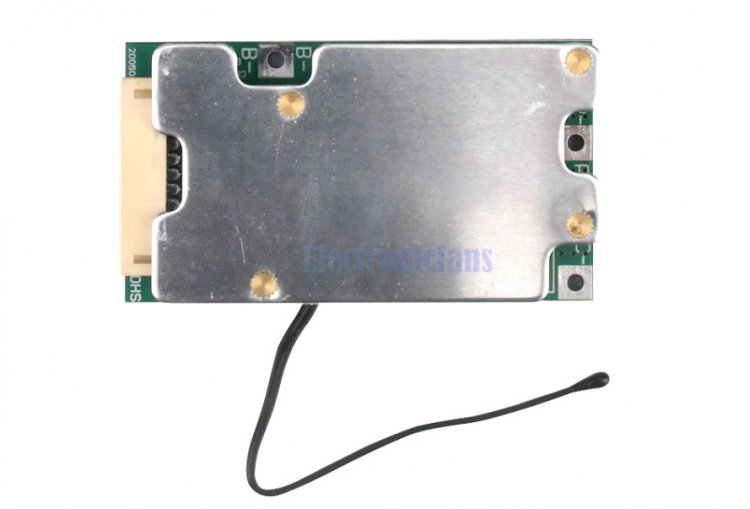

Размеры: длина 64мм, ширина 35мм, толщина 9мм.
Вес единицы: 60г.
Шаги установкики:

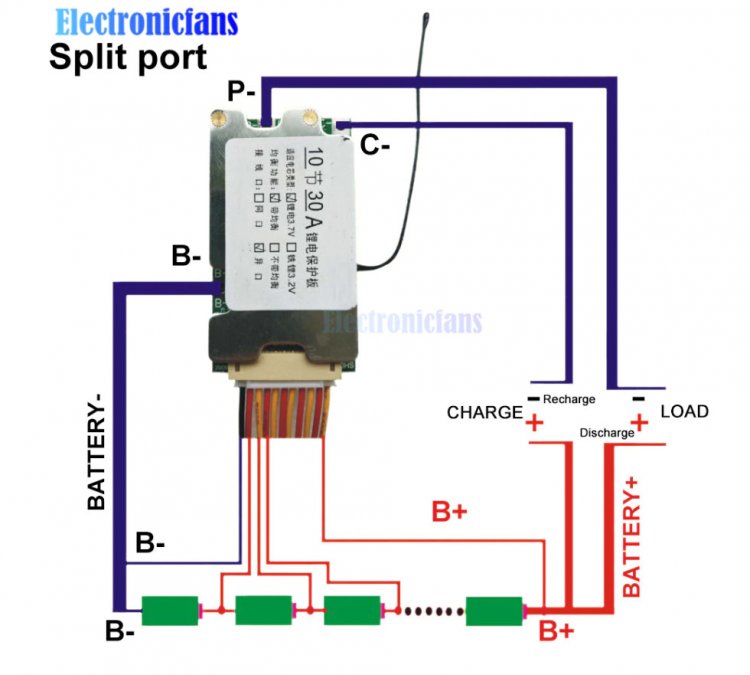

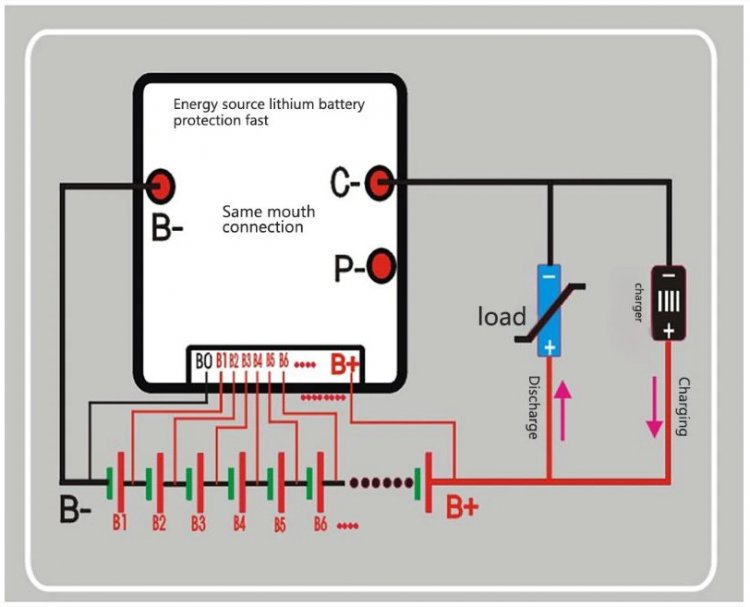

1. Коллекторный кабель подключается к каждой секции батареи, чтобы обеспечить эффективное подключение кабеля.
Убедитесь, что на конце кабельной вилки одиночный потенциал последовательно увеличивается или уменьшается.
Последовательность потенциалов согласуется с последовательностью потенциалов розетки на конце платы защиты, и потенциал соответствует.
2. Припаяйте B-вывод защитной платы к общему минусу B- аккумуляторной батареи.
Убедитесь, что паяные соединения прочные и надежные, а также имеют хорошую электропроводность. Нет возможных скрытых опасностей, таких как выдавливание и трение в положении проводки, а проводка гладкая и короткая.
Избегайте попадания припоя, токопроводящих предметов или проводов внутрь защитной платы, их прилипания или касания.

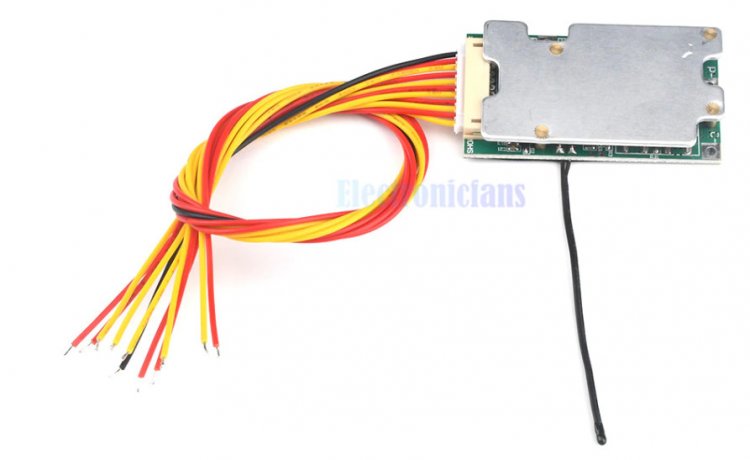

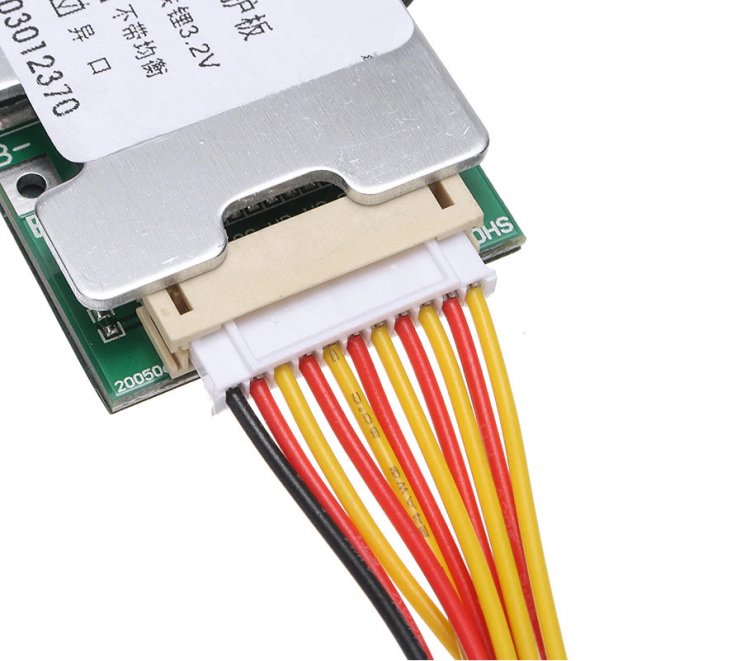

3. Подсоедините штекер плоского кабеля к разъему платы защиты.
Сначала припаяйте B-вывод платы защиты к общему минусу B- аккумуляторной батареи, а затем соедините вилку плоского кабеля с гнездом платы защиты.
Убедитесь, что вилка кабеля подключена к разъему защитной платы на месте, и никакие заряженные предметы или провода не касаются защитной платы, и примите надлежащие меры для ее фиксации.
4. B+ и С- соответственно подключены к положительной и отрицательной клеммам зарядного интерфейса.
Обязательно изолируйте другие провода в процессе сварочного соединения, чтобы избежать короткого замыкания.
Напряжение аккумуляторной батареи, проверенное на интерфейсе разрядки и зарядной поверхности, соответствует напряжению аккумуляторной батареи, правильности полярности и правильности положения проводки.
В пакет включено:

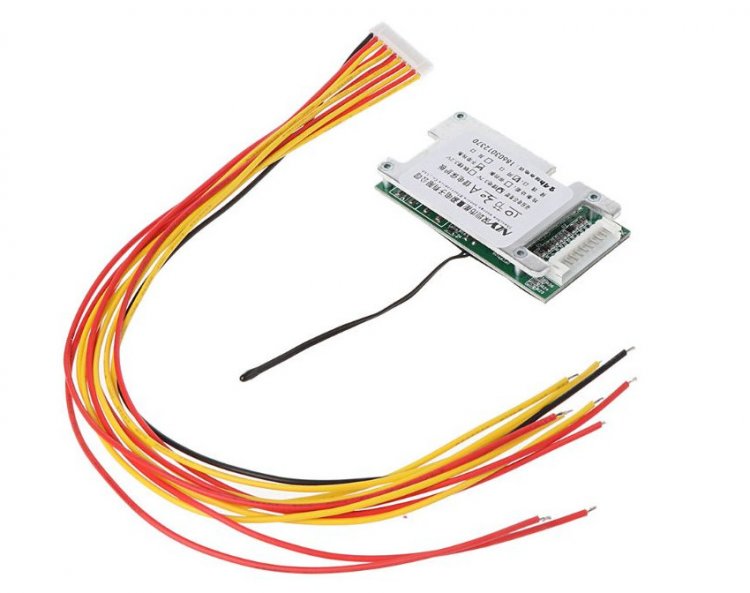

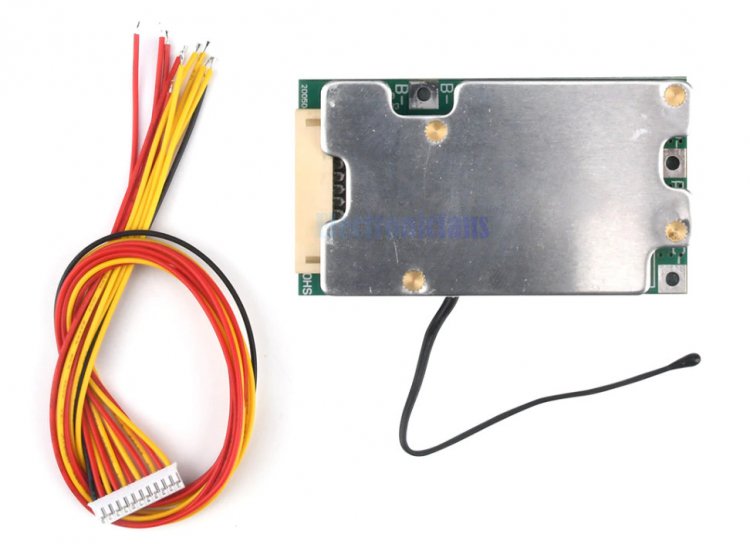

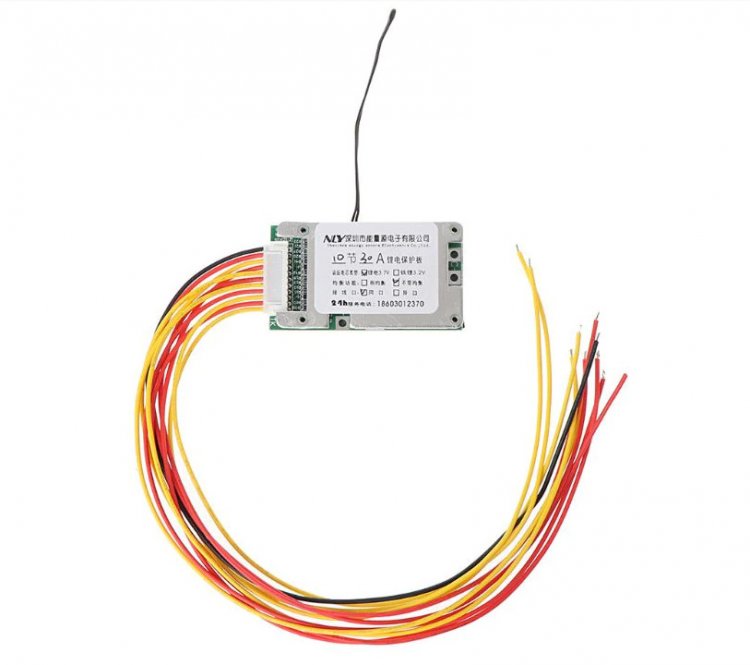

Плата защиты литиевой батареи с разделенным портом x1шт.

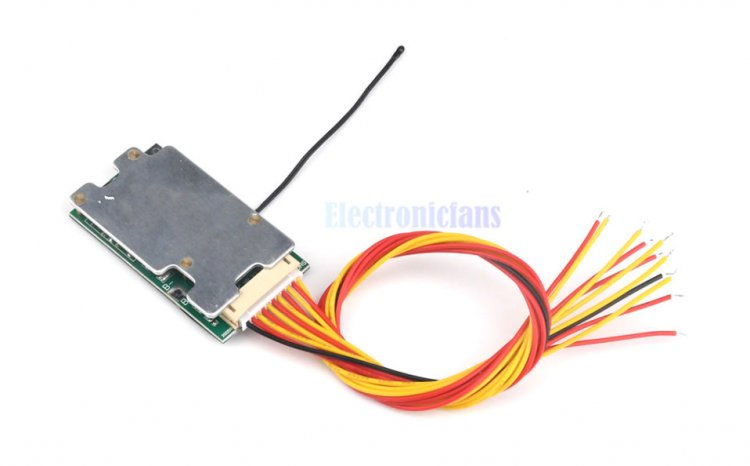

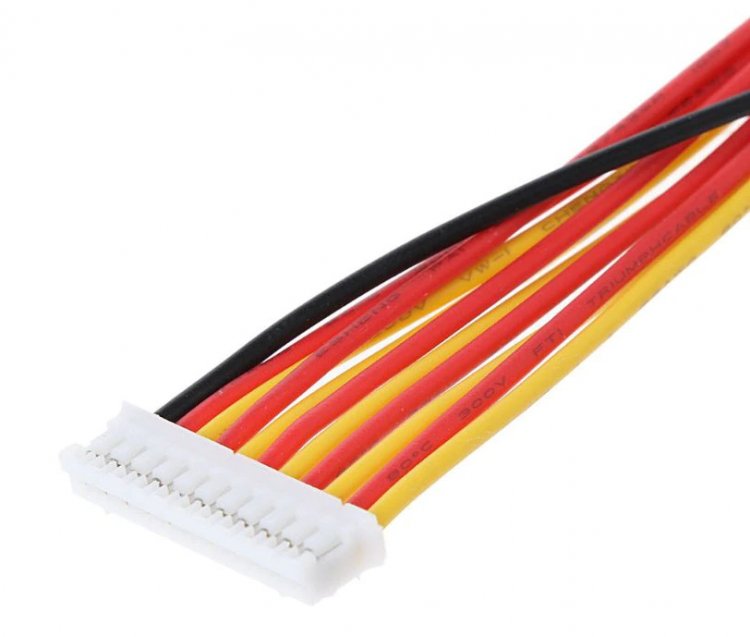

Плоский кабель x1шт.
Стоимость: ~393
