Доработка фонарика из «Fix Price» за 99 рублей


Доброго времени суток!

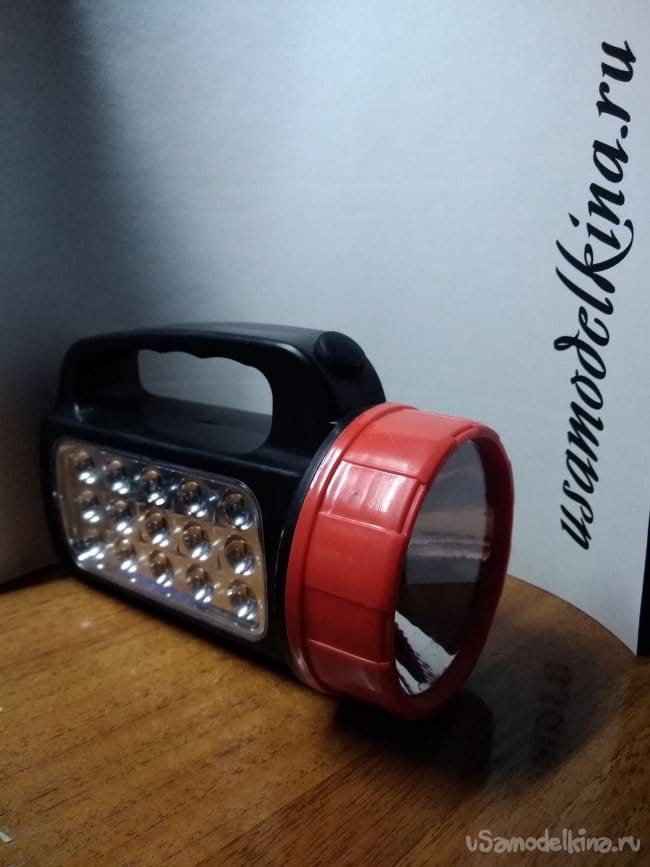

Хочу рассказать вам, как переделать фонарик китайского производства, купленный в «Fix Price» за 99 рублей.

Для этого вам понадобится:
1. Сам фонарик (продается без батареек)
2. Крестовая отвертка
3. Паяльник
4. Пассатижи
5. Два куска гибкого провода сечением 0,75 мм²(красный и черный) примерно по 0,3 м.
6. Нож канцелярский
7. Скотч двухсторонний профессиональный (куплен в автомагазине)
8. Пластмасса листовая (от корпуса магнитофона, ТВ и т.п.)
9. Клей супер момент (этилцианакрилат)
10. Аккумулятор 18650
11. Плата контроля заряда-разряда, купленная на Али Экспресс

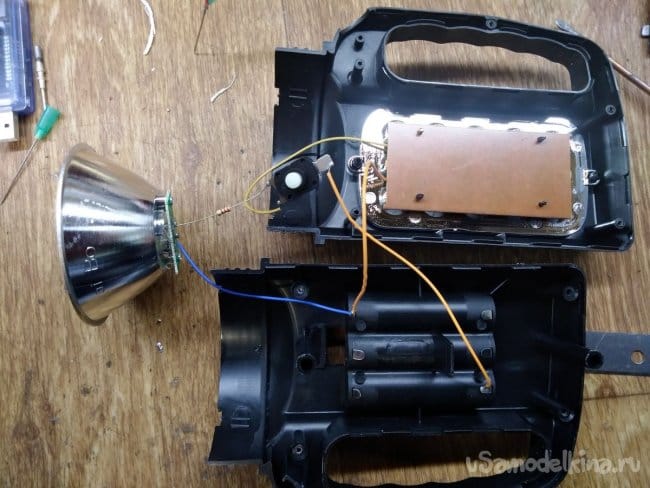

Для начала я разобрал фонарик, удостоверился, что во внутренней полости можно поместить, вместо 3 батареек АА, один аккумулятор типа 18650.

Сфотографировал монтаж проводов, дабы случайно не перепутать полярность.

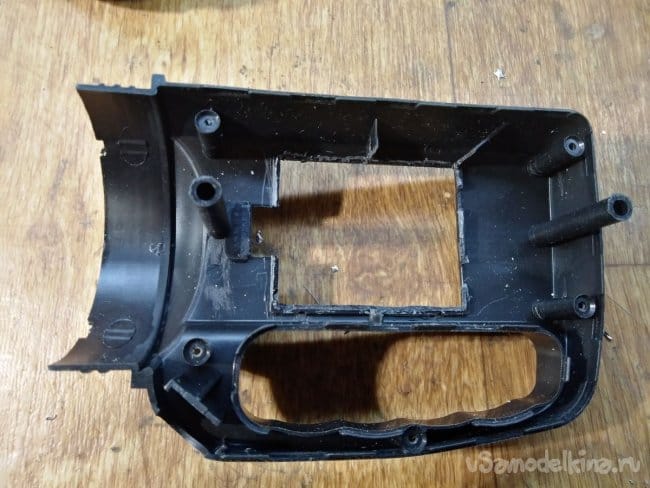

Потом жалом горячего паяльника вырезал(выплавил) отсек батарей. Удалять его надо аккуратно, что бы не подпортить место посадки крышки батарейного отсека. Наплывы пластмассы удалил канцелярским ножом.

Из остатков корпуса кассетного магнитофона склеил, при помощи секундного клея, бокс для аккумулятора 18650. В торцах бокса приклеил контактные площадки (минусовая с конической пружиной от какого-то батарейного отсека, плюсовая - просто кусочек луженой жести)

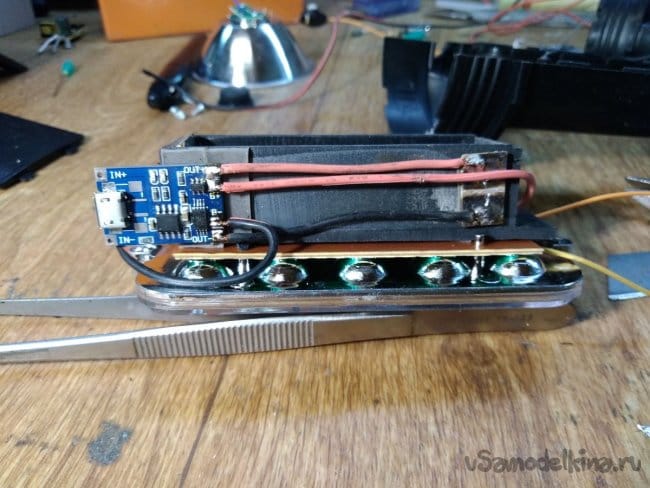

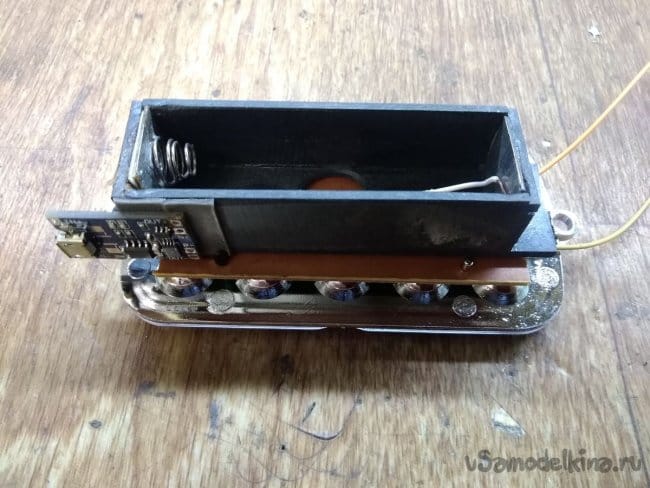

Бокс приклеил при помощи двухстороннего скотча к панели боковых светодиодов. К одной стенке бокса приклеил, опять таки на двухсторонний скотч, панель контроля заряда-разряда, на которой смонтирован микро USB разъём, для зарядки аккумулятора, не вынимая его из бокса.

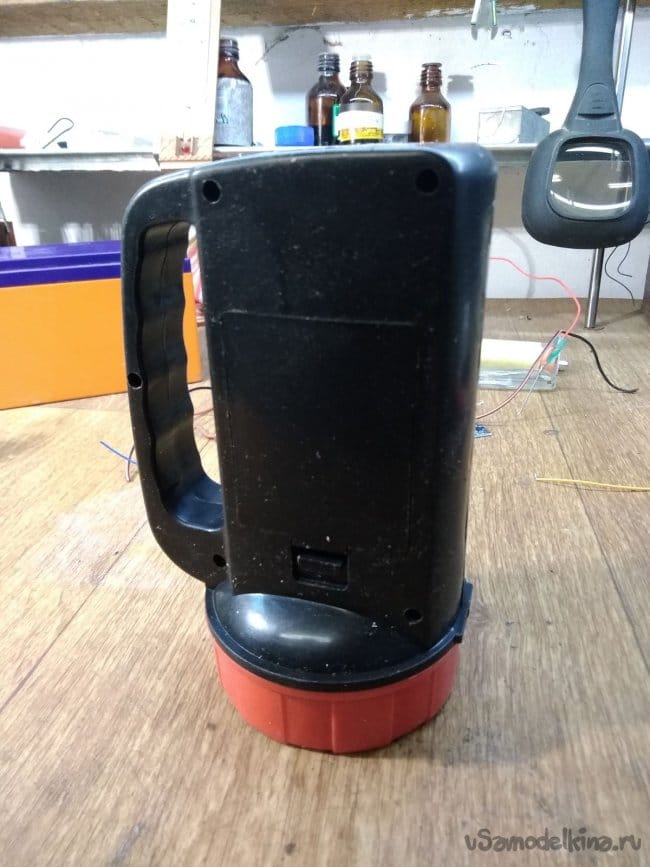

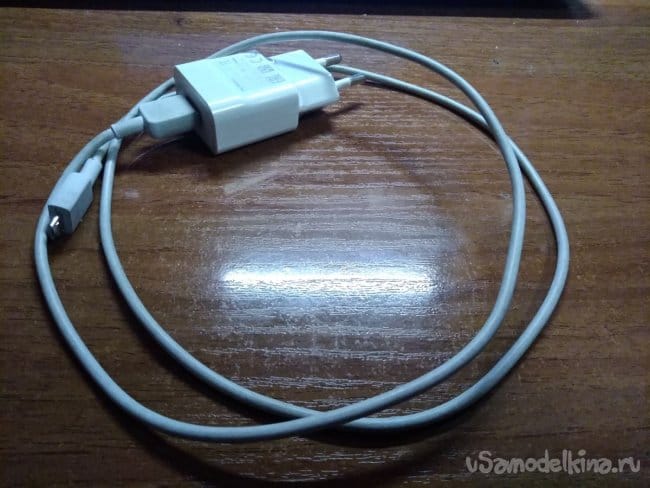

В задней стенке корпуса фонаря пришлось сделать отверстие для разъёма зарядки. Зарядное используется от любого тлф., имеющего микро USB разъём.

Затем проводами, предназначенными для подключения динамиков на авто (цветные и с хорошим сечением ), подключил выводы от контактных площадок бокса к контрольной плате.

С платы вывел провода на контактную площадку бОльшего размера (стеклотекстолит фольгированный с

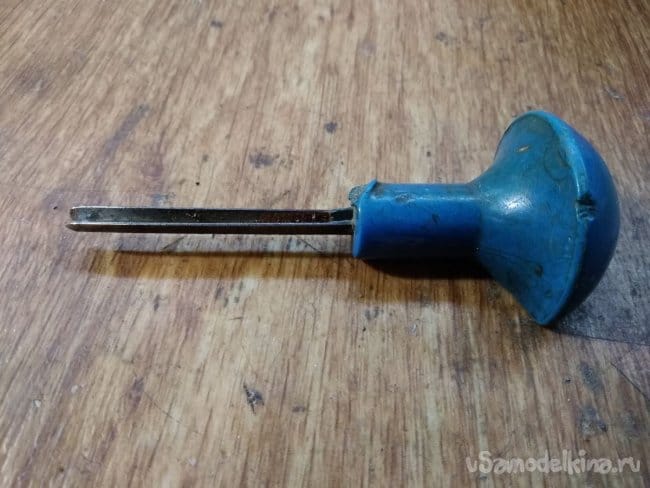

дорожкой, прорезанной резцом по дереву), для удобного подключения штатных проводов.

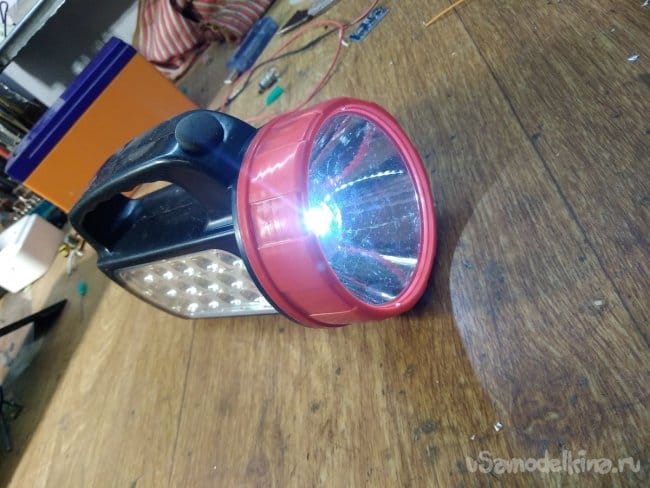

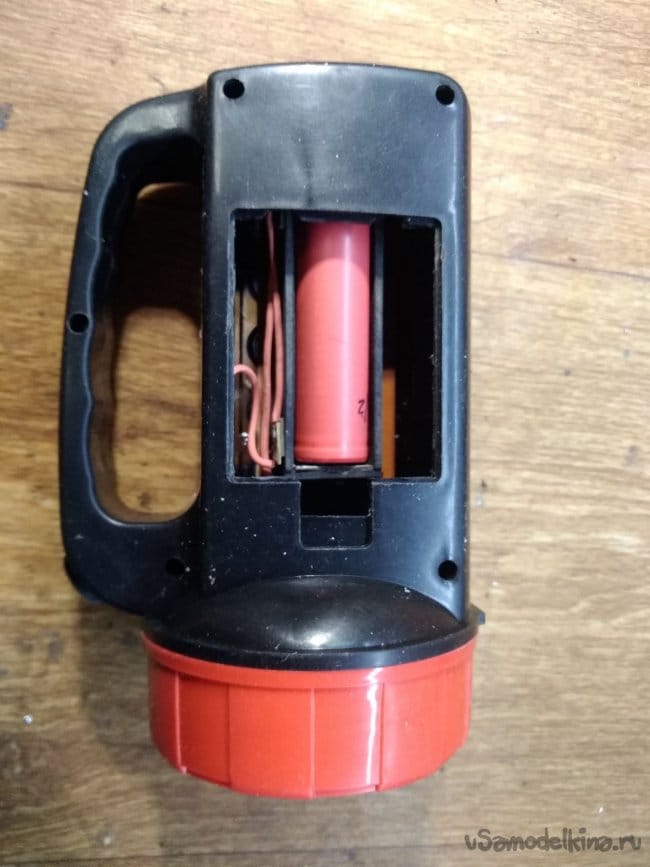

После монтажа проверяю - все работает! Собираю!

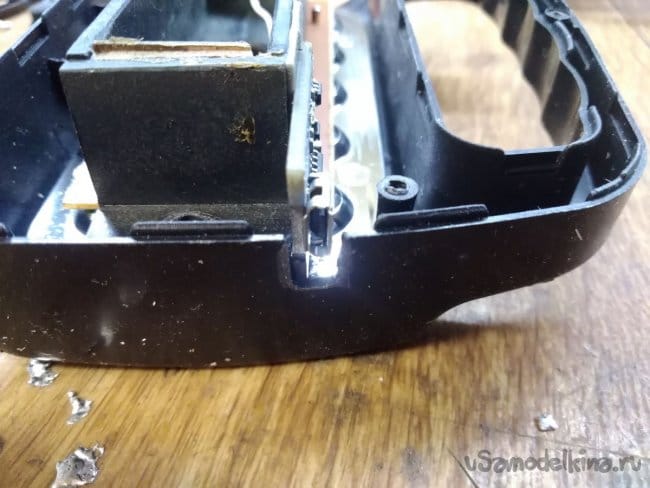

При сборке обнаружил, что и во второй половинке корпуса надо сделать продолжение отверстия для разъёма зарядки.

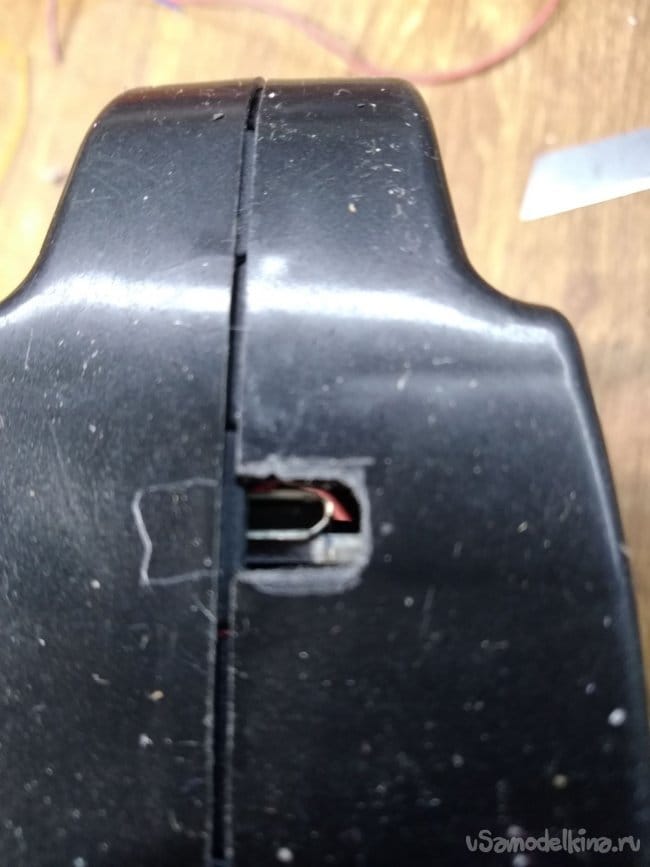

Для контроля заряда батареи немного увеличил размер отверстия для штекера, что бы через него были видны светодиоды на панели контроля заряда.

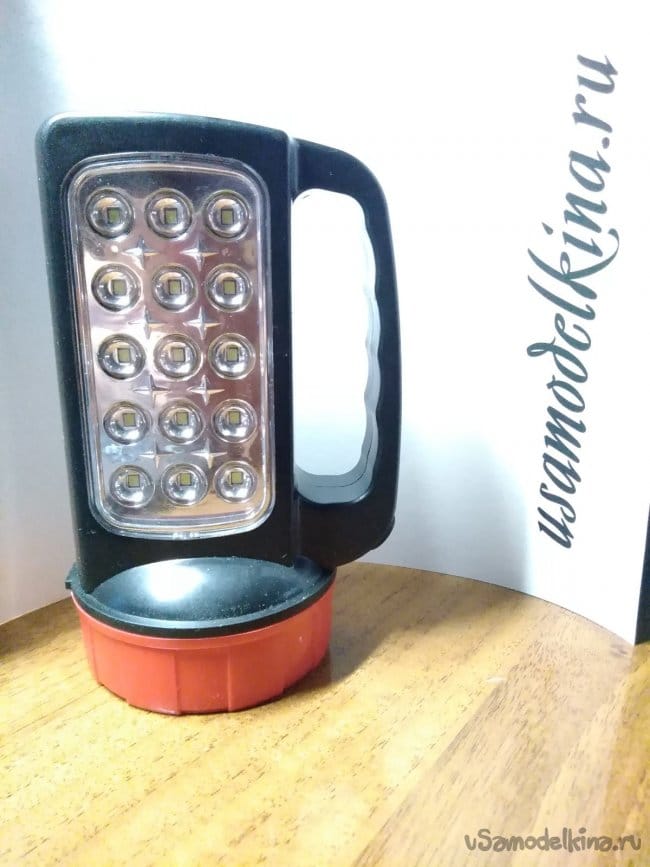

В результате получился недорогой фонарик, всегда готовый к "бою", для которого не надо покупать батарейки и не содержащий ничего дефицитного.

И у него есть и доп функция - фонарик можно использовать как заначку для бумажных денег (неучтенных в семейном бюджете).
