Всем хорошего дня, предлагаю очередную самоделку-переделку. Сегодня снова будем измываться над налобным фонариком. В моей работе по инсталляции вещь незаменимая, и в дырку заглянуть, и в щиток. С некоторых пор мой фонарик всегда и везде со мной, и на работе, и на улице. Висит себе на шее, не мешает, так я к нему привык, а в случае необходимости две секунды – и он в боевом положении, на лбу и светит. Много раз он меня спасал, вечером в машине что-то уронишь, клац его – и вещь найдена. Так же и искать в машине в коробке нужное оборудование помогает. В общем, вещь классная. Если кто почитывает мои переделки, знает, что нечто похожее у меня уже было, но это только на первый взгляд.
Я купил себе новый фонарик, маленький, но яркий, за две копейки в каком-то супермаркете (рублей около 150). Но он питается от трёх маленьких пальчиковых батареек формата ААА и высасывает их за полчаса. Конечно, это неприкольно, особенно когда фонарик нужен ежедневно и с утра до вечера. Мысль: скрестить этот фонарик с литиевым аккумулятором 18650. У меня их, этих аккумуляторов, много, есть специальный пункт-станция для их зарядки, с контроллером, почему бы не попробовать?
Эту идею и будем реализовывать.
Нам понадобятся.
1. Фонарик для переделки
2. Неисправный фонарик-донор, работающий на элементах 18650
3. Паяльник
4. Крестовая отвёртка
5. Клеевой термопистолет
Итак, самоделка-переделка.
1. Разбираем фонарик маленькой крестовой отвёрткой, саморезы в отсеке питания.

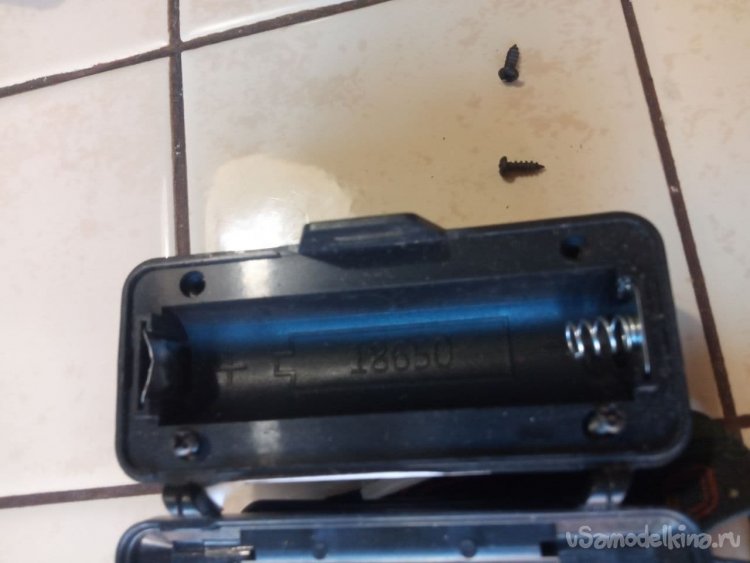

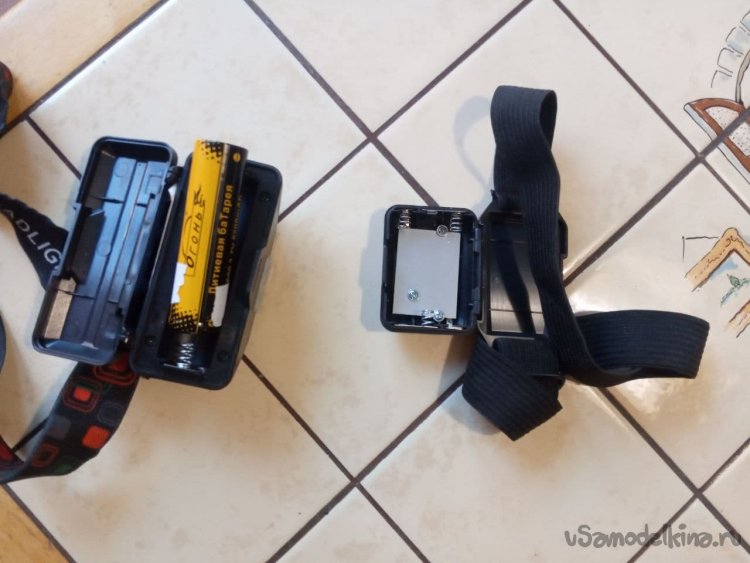

2. Берём старый неисправный фонарик-донор на элементе 18650. Из него нам понадобится только батарейный отсек, смело разбираем его и выкусываем. Крышка является частью фонарика, поэтому её тоже выбрасываем. Потом что-нибудь придумаем.

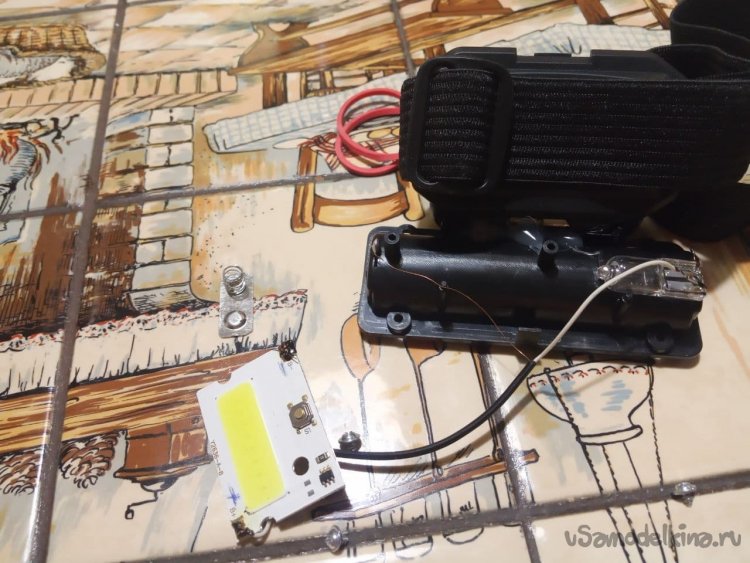

3. Разбираем подопытный фонарик. Там одна плата, к ней припаяна матрица, там же контроллер и лапки для батареек. Лапки выкусываем, вместо них припаиваем провода питания из батарейного отсека.
4. Попутно укрепляем защиту матрицы термоклеем, чтобы не проваливалась.
5. Места внутри очень мало, поэтому кнопку-выключатель, которую мечталось бы использовать, как в моей предыдущей фонариковой переделке, вставить не представляется возможным. Оставляем старую, родную. Пусть алгоритм работы остаётся дурацкий, пока по-другому никак.

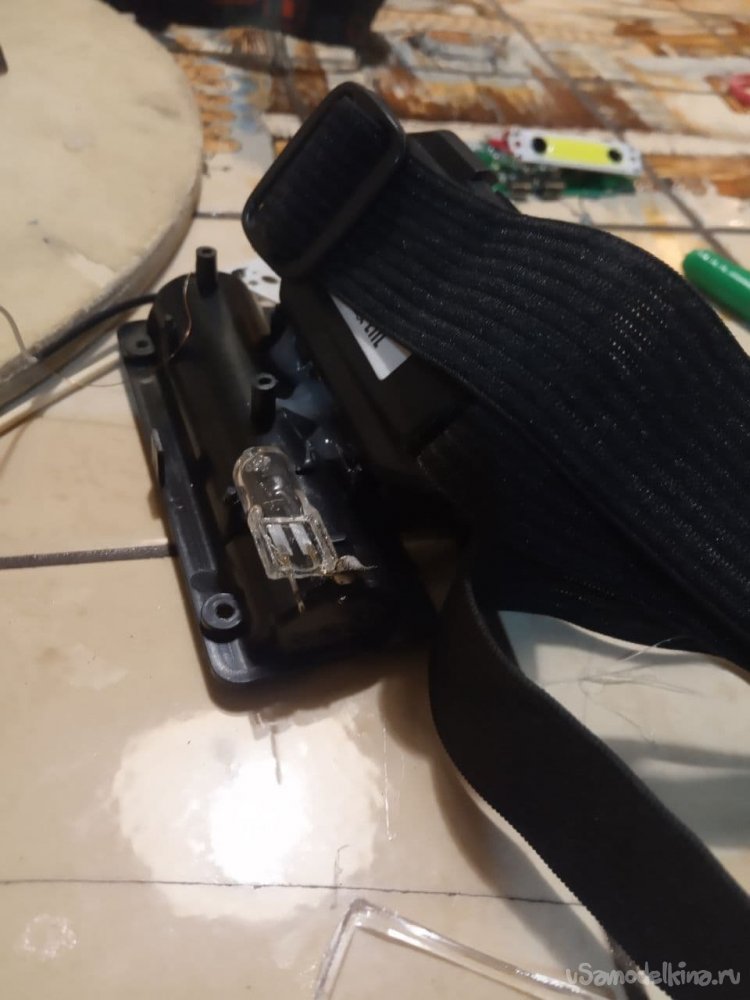

6. Пробуем. Горит ярко, греется, поэтому в эту схему просится резистор. Конечно же, его нет под рукой, на помощь приходит маленькая запасная 12-вольтовая лампочка с антресоли, цена рублей 20-30 (из маленьких кухонных светильников). Хорошо, что она дома оказалась! Впаиваем её последовательно с нашим будущим налобным прожектором. Проверяем, отлично светит! Лампа не светится, она работает просто резистором, падения напряжения на ней хватает для нормальной работы устройства.

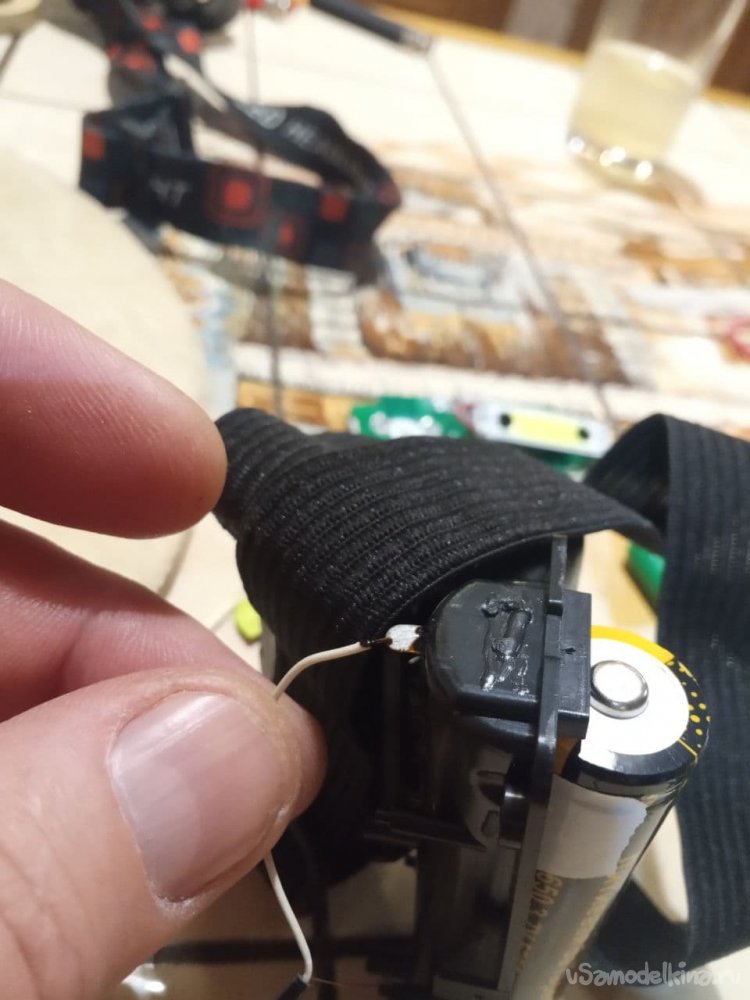

7. Припаиваем провода питания напрямую от аккумулятора к плате управления через лампочку

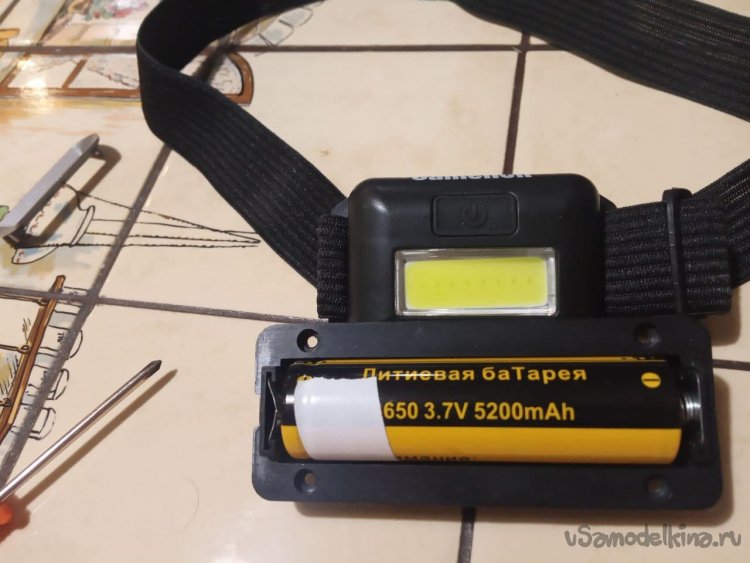

8. Термоклеем соединяем корпус прожектора с батарейным отсеком. Это просто, быстро и надёжно.

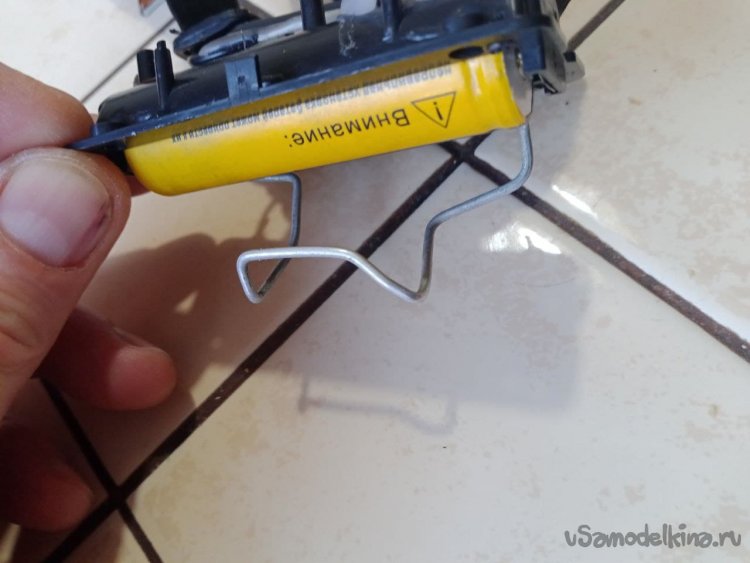

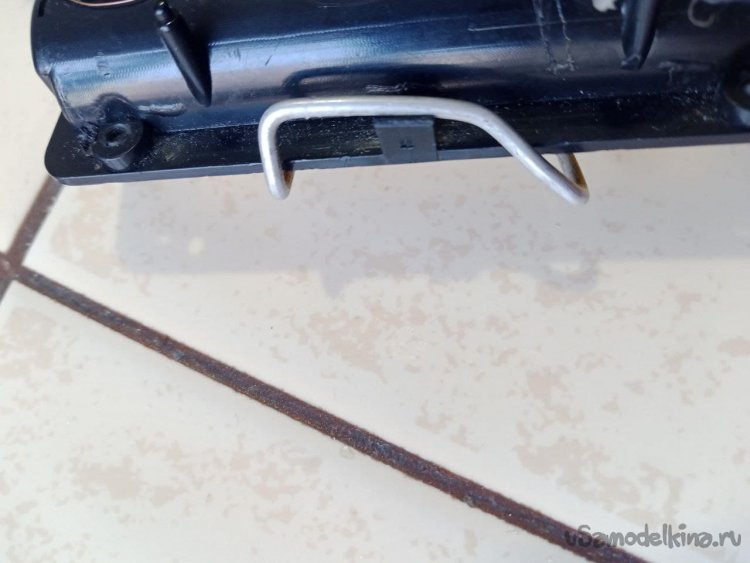

9. Крышка батарейного отсека отсутствует, после недельного тестирования стало понятно, что просто пружины питания держат плохо, иногда батарейка выпадает. Поэтому принято решение сделать что-нибудь простецкое из подручных материалов, чтобы и АКБ не выпадал, и была возможность быстрой замены. Стальная проволока, бокорезы и смекалка нам в помощь. Получилась чудо-скоба, работает на пять баллов.

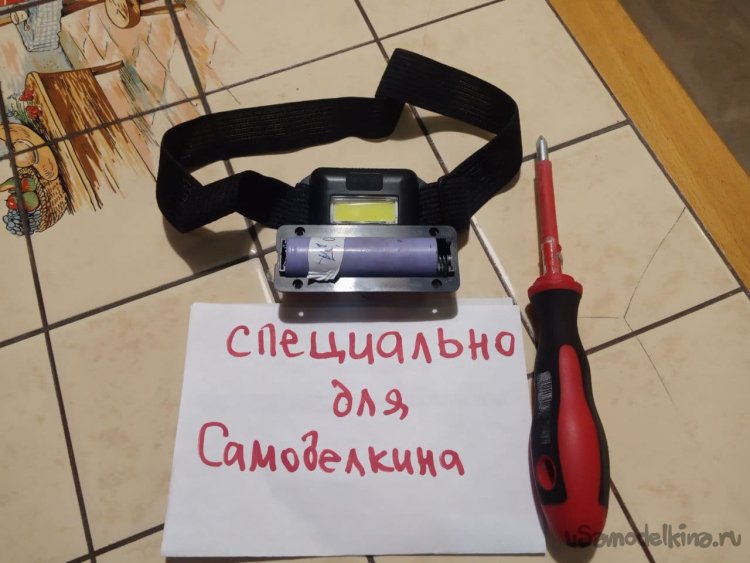

По итогу тестирования могу сказать, что получилась достаточно удачная конструкция. Ещё бы изменить алгоритм работы этого фонарика, чтоб было просто: включил-заработало, выключил-выключилось. И можно передавать конструкцию в производство. А для тех, кто меня дочитывает до конца, специально напишу: если есть вопросы, зачем мне столько фонариков, отвечу. Резерв, он карман не тянет, можно свой фонарик раздавить, потерять, усадить батарейку и так далее. А так всегда есть запасной!
