    Ремонт картриджа сварочной маски Хамелеон


    Перестала работать маска, вернее стала включаться только в самом процессе сварки, но до этого времени успеваешь наловить зайчиков.
    Подкинул свежие батарейки, не помогло, ну что ж, всыкрытие покажет! Я ни капли ни электроник, но разобраться смог.

    Понадобится мультиметр, паяльник, нож или отвертка.

    Вытаскиваем картридж, у меня он держался на защелках, а также аккуратно разбираем его корпус. В моем случае он клеенный, аккуратно по кругу подковыриваем ножом и вот он вскрыт. Маска у меня с комбинированным питанием, это солнечная панель, а также две микро-пальчиковые батарейки.

    Солнечная панель вероятно нужна для продления срока службы аккумуляторов, а в нашем случае это возможно причина поломки, так как маска включалась в процессе сварки или от источника мощного света, к примеру, если очень близко поднести к лампочке накаливания.

    Ну а дальше рассказываю свой порядок действий:

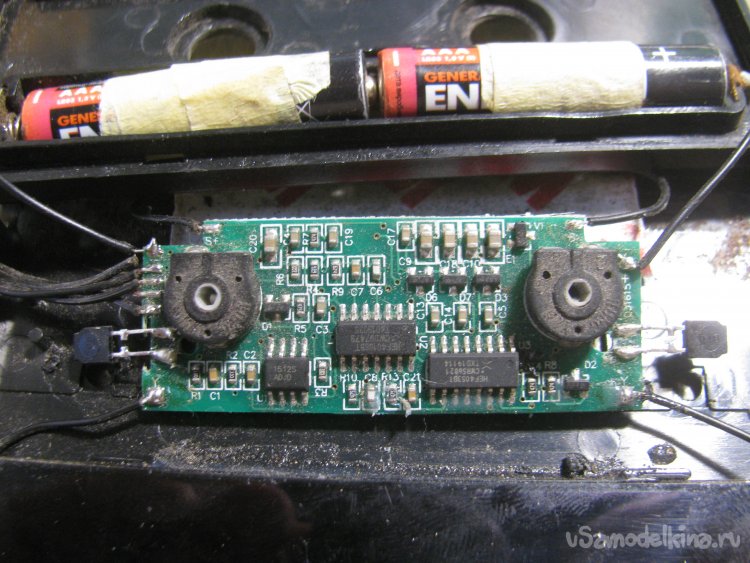

    1. Визуально осмотрел плату на предмет окиси, обрывов, а также пробоев транзисторов и так далее.
    2. Визуально проблем не нашел, прозвонил все резисторы мультиметром, проверил на сопротивление. Все резисторы оказались исправны (это черные фиговины на плате, а рыжие - конденсаторы).
    3. Ищем обрыв питания, ток течет от плюса к минусу, поэтому один щуп цепляем к жопе батареек, а другим тыкаем на плате и смотрим, до куда добивает плюс.

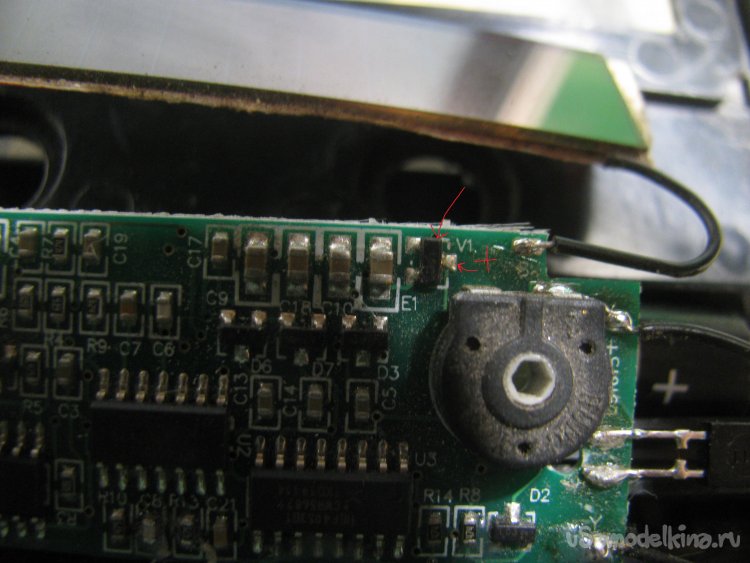

    В итоге я нашел на плате только одну точку, где есть плюс! В этой точке находится трехлапая фиговина с надписью L6 и еще какими-то каракулями.


    Ремонт картриджа сварочной маски Хамелеон

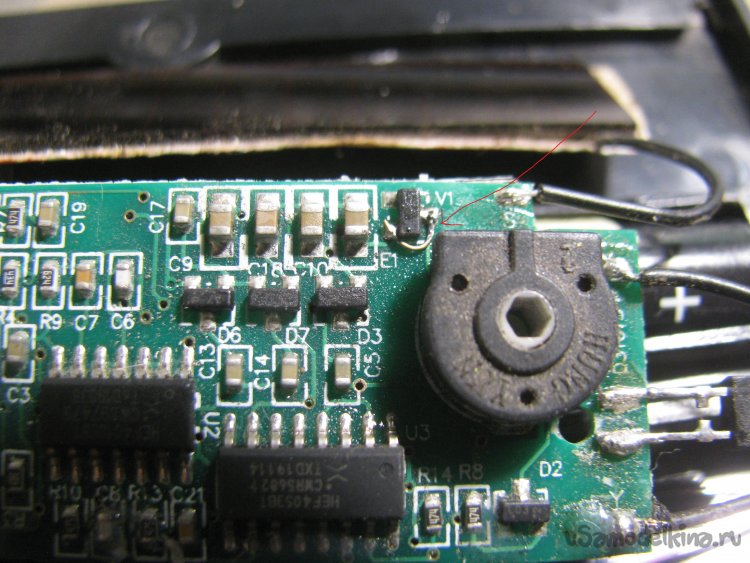

    Поиск по гуглу показал, что это биполярный транзистор, база у него получается вверху, а эммитер внизу. Далее визуальный осмотр, куда ведут дорожка, показал, что к базе подключен провод от солнечной панели, то есть видимо транзистор открывается/закрывается в зависимости от источника света, то есть включается эконом режим (при исправной схеме)

    Ну что ж, как запустить это все дело? Да легко, ставим перемычку между коллектором и эмитером, то есть принуждаем ток идти, не смотря на все капризы транзистора.

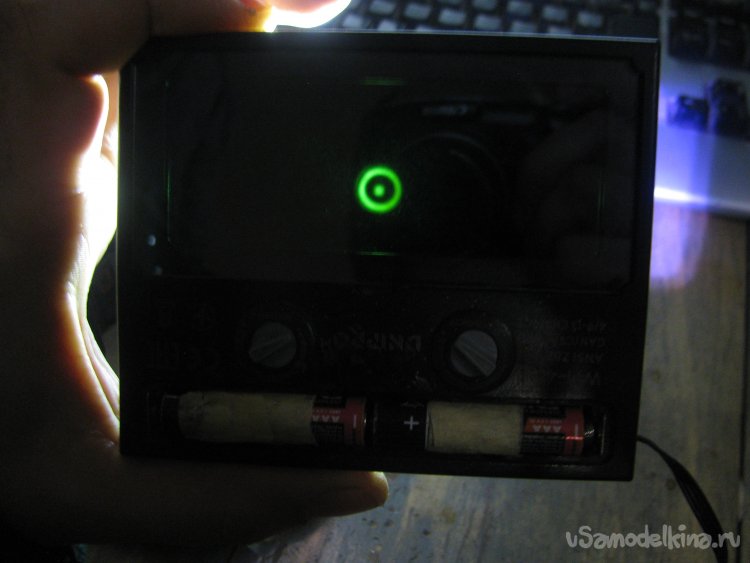

    Ну что ж, маска работает отлично! Опыт проводился на налобном фонарике, так как там есть драйвер, свет мерцает и маска на него реагирует.
    А как при такой переделке будет работать солнечна панель, я не знаю, ну да и не важно.
