    Сварочная маска Хамелеон? Легко!

    Я! Рад, вновь приветствовать Вас, Уважаемые любители самоделок и мастера-самодельщики.

    Сегодня, мы с Вами, поговорим об инструментарии слесарной мастерской мастера самодельщика.

    В частности о электродуговой сварке металлов. Самом простом и самом надежном способе соединения различных металлов, востребованном как на даче, ремонте дома так и в гараже при ремонте автомобиля и сопутствующих работах.

    Старшее поколение, которому сейчас пятьдесят-шестьдесят лет, очень хорошо помнит то время, когда сварочные аппараты были, в основном, плодом собственного творческого процесса и весили как полутора пудовая гиря.

    Но, к счастью, канули в лету те "тяжелые" времена, когда для транспортировки своего сварочника была нужна тележка, сейчас в продаже появилось неисчеслимое множество компактных инверторных сварочных аппаратов, которые помещаются в простую рабочую сумку.

    Наконец то и до меня, этим летом, дошел технический прогресс, (убрал, я свой старенький, тяжеленький, глаза бы мои его не видели, при работе всегда шея в мыле), трансформаторный сварочник в далекий дачный угол. И заглянув на Алиэкспресс, стал я искать новинки сварочного прогресса.

    Глаза мои разбежались в разные стороны, но основательно поискав, и прислушавшись к советам совсем неглупых людей, приобрел я маленький, компактненький, весом всего 2,5 кг инверторный сварочный аппарат Micro ARC 200. Душа до сих пор поет и танцует.

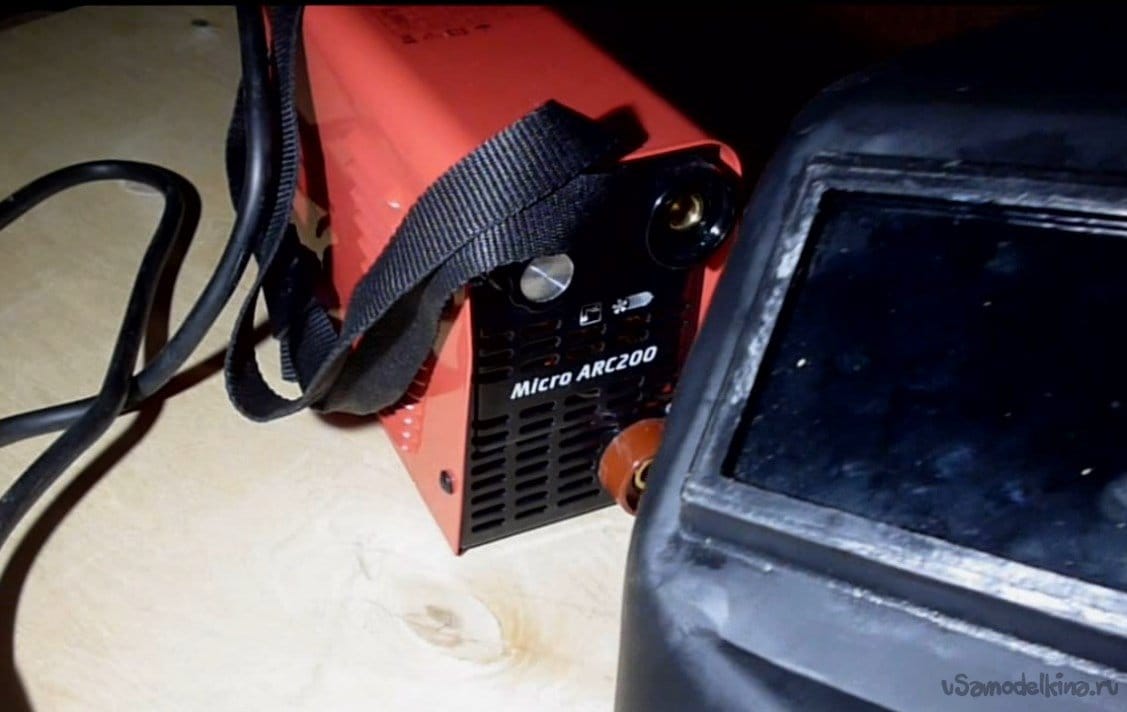

    Краткое описание данного сварочного аппарата дано в видео ролике размещенном ниже. Вообщем, Супер, не варю теперь металл, а получаю удовольствие и пою - " ... НЕ КОЧЕГАРЫ МЫ, НЕ ПЛОТНИКИ..."...!!!



    Фанатам инверторных сварочных аппаратов оставляю ссылочку на Micro ARC 200, пользуйтесь, кому надо AliExpress Сварочный инвертор Micro ARC 200

    Если кому помощнее надо, вот такой вариант Micro ARC 250 ссылка AliExpress Сварочный инвертор Micro ARC 250

    Если кого заинтересует, заказывайте доставку из Российской федерации, дешевле, чем из Китая.

    Вы думаете это история, нет это предистория.

    А поговорим мы сегодня о защитных средствах при сварочных работах, в частности о защитной сварочной маске, если бы Вы знали, как у меня болели глаза в 89 году, после работы без маски, как будто в глаза кто-то песка насыпал и плакали они почти неделю. Но не будем о грустном, здесь прогресс тоже не стоит на месте и на смену классической маске с постоянным затемняющим фильтром пришли очень "Супер" маски типа "Хамелеон".

    Принцип работы маски, маска Хамелеон срабатывает от яркой вспышки электрической дуги при сварке. Светофильтр маски затемняет пространство перед глазами электросварщика. А затем осветляет для комфортного обзора свариваемой детали. Это значительно повышает точность сварки и комфортность работы. Скорость срабатывания затемняющего фильтра такова, что глаза сварщика абсолютно защищены от вредного излучения электрической дуги.

    Отличная маска! Но! Цена, прямо скажем, кусается Очень.

    Как обычно, заглянув, на Алиэкспресс и прогулявшись по его просторам, случайно наткнулся я на автоматический самозатемняющийся фильтр, цена вопроса 250 рублей. Кстати он подешевел, ссылочка на фильтр AliExpress Самозатемняющийся фильтр


    И пришла, в мою суетную голову, идея соединить воедино старую классическую маску за 150 рублей и данный самозатемняющийся фильтр. В результате получить достойную бюджетную маску Хамелеон за 400 рублей, для домашнего пользования.

    Как всегда, совсем немного о технике безопасности, когда я был совсем молодым и неопытным постреленком, Мудрые люди мне часто говорили, выполняй технику безопасности и у Тебя все будет хорошо, или скорее даже отлично! С тех пор, я ее выполняю и у меня все хорошо и отлично!

    Предысторию наконец закончили, приступаем к изготовлению нужного защитного приспособления типа маска "Хамелеон".

    Для начала тем кто больше любит глазами смотреть, чем читать, предлагаю посмотреть видеоролик инструкцию по изготовлению данной сварочной маски Хамелеон.

    Видео инструкция изготовления домашней маски Хамелеон своими руками.





    Приступаем к изготовлению. Что нам понадобиться для изготовления домашнего варианта сварочной маски?
    А понадобится нам следующее.

    Инструменты для изготовления:

    1. Ножевка или электро лобзик.
    2. Ножницы.
    3. Измерительный инструмент, линейка, штангельциркуль.
    3. Начертательный инструмент, карандаш или фломастер.
    4. Образивная шкурка.
    5. Инверторный сварочный аппарат для испытаний нашей конструкции ссылка где можно купить дешево AliExpress Сварочный инвертор Micro ARC 200
    6. Конечно, наш руки, которые не для скуки.
    7. Дрель или сверлильный станок.
    8. Сверло.

    Материалы:

    1. Классическая сварочная маска, с фиксированно затемняющим фильтром. Желательно, недорогая.
    2. Автоматически затемняемый светофильтр ссылка где можно купить дешево AliExpress Самозатемняющийся фильтр
    3. Небольшой кусок пластмассы, толщиной от 0,5 миллиметров и выше, в разумных пределах.
    4. Болтик с шайбой и гайкой.
    5. Пластмассовый уголок, небольшой.
    6. Можно немного термоклея, для большей уверенности прочности фиксации самозатемняющегося фильтра.

    Изготовление сварочной маски типа "Хамелеон":















    1. Замеряем размеры фиксирующей пластины классической маски.
    2. Делаем разметку заготовленного куска пластика в размер фиксирующей пластины, с окошком для автоматически затемняемого светофильтра.
    3. Режем размеченный пластик по отмеченным размерам, получаем новую фиксирующую пластину для нашей маски Хамелеон.
    4. Размечаем еще одну пластину, для упора затемняющего светофильтра и закрытия просвета между светофильтром и нижней частью окошка сварочной маски.
    5. Вырезаем пластмассовый уголок для дополнительной фиксации выше указанной прижимной пластины.
    6. Сверлим отверстие в сварочной маске под фиксирующий уголок.
    7. Собираем конструкцию, как показано в видео ролике. Для более надежной фиксации светозатемняющего фильтра, его можно точечно прихватить на термоклей. Мне не понадобилось, фиксация светофильтра получилась достаточной.
    8. Сварочная маска для домашнего пользования типа Хамелеон готова. Можно приступать к испытаниям.
    9. Испытания прошли успешно, все работает.



    А на этом все Уважаемые самодельщики! С наступающим новым годом! Счастья Вам и новых интересных самоделок в наступающем году! Все к лучшему, в этом лучшем из Миров, Друзья!
