    Доработка сверлильного станка


    Приобрёл я станок Корвет-46 (сверлильный) — классная штука, если надо просверлить отверстия в заготовке. Даже фрезеровать на нём пробовал — только надо подрегулировать обороты. Единственный недостаток: приходится устанавливать дополнительную лампу для подсветки рабочего столика. А когда двигаешь столик, подсветка уходит. Приходится опять перенастраивать.

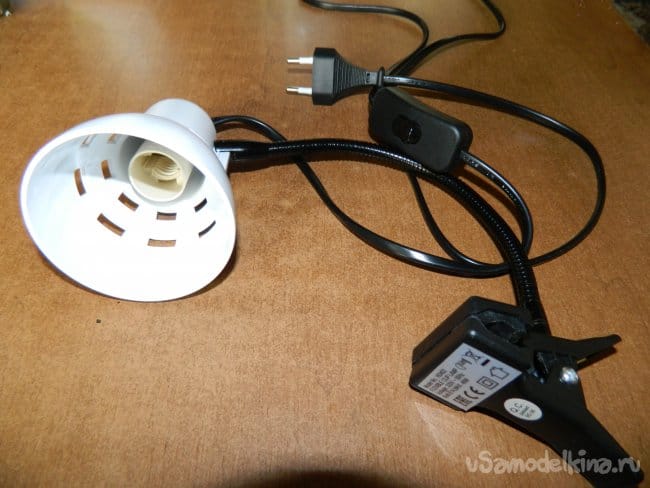

    А если привязать лампу к рабочему столу? Тогда лампа будет светить на место сверления независимо от положения постоянно. В магазине были приобретены лампы с гибкой ножкой на прищепке по 155 руб. за штуку, рассчитанные на лампу Е14.

    Работать стало проще, но мешала прищепка, которую приходилось прикреплять к столику, да ещё прищепка постоянно соскальзывала из-за рёбер жёсткости снизу столика. И я стал думать о стационарной лампе, которая лишена этих недостатков.

    Покопавшись в электробарахле, я нашёл то, что хотел:

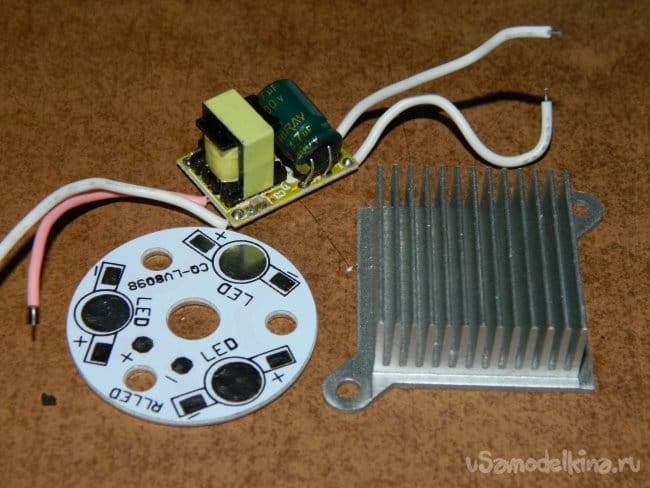

    Драйвер с параметрами: Uвх.= 100-260 VAC; Uвых.= 8-12 VDC; Iвых.= 300-330 mA; размеры — 22,5x16x14 мм и плату ø35 мм для 3-х светодиодов, соединённых последовательно, а также радиатор, подходящий по мощности (из компьютера). Размеры также подходили к купленной лампе (надо было только скруглить углы).

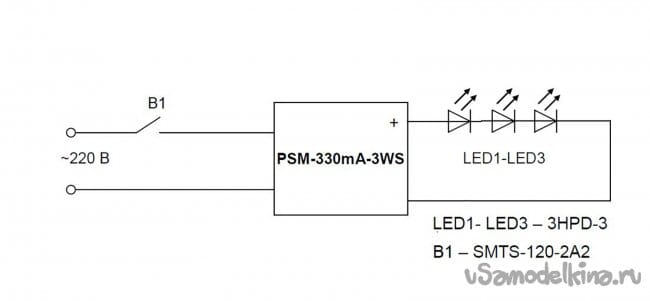

    Ориентировался на 3-х ваттные светодиоды — (хотя они и будут работать в одноваттном режиме). Чип у этих светодиодов больше (45 mil) и, следовательно, в замкнутом пространстве они подвержены меньшему нагреву, а значит большей стабильности. На рисунке представлена схема подключения этих светодиодов к драйверу.

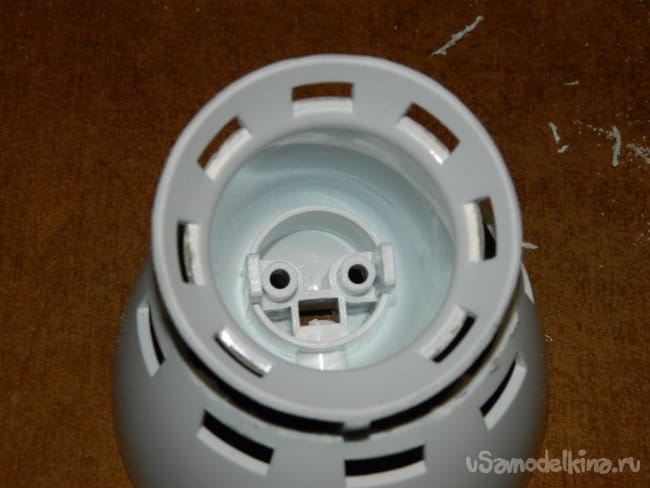

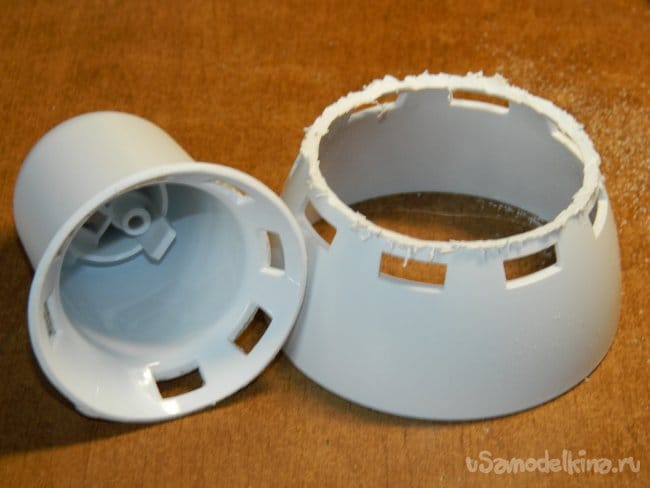

    Пластиковый плафон был чуть великоват, и бормашиной я обрезал часть плафона.

    Всю начинку предстояло впихнуть в патрон.

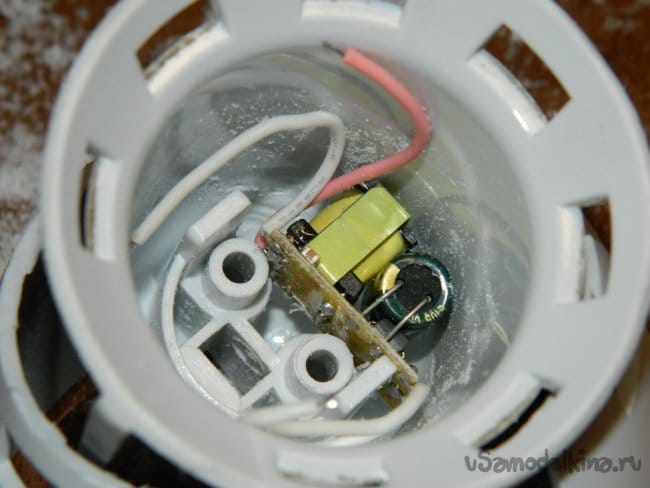

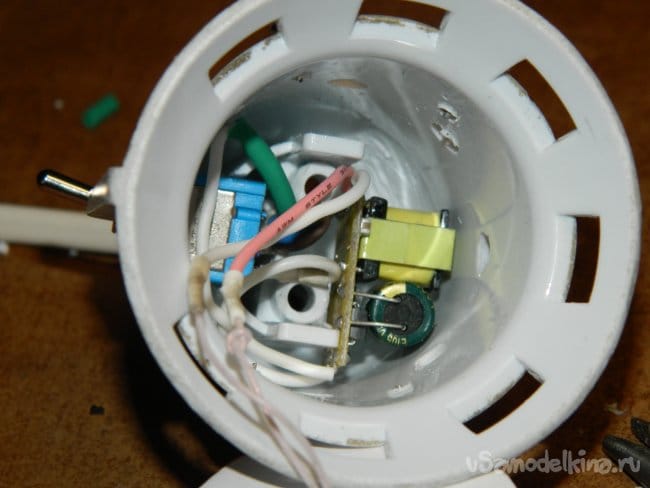

    Бормашиной удалил часть кольца (где стоял патрон) и установил туда драйвер.

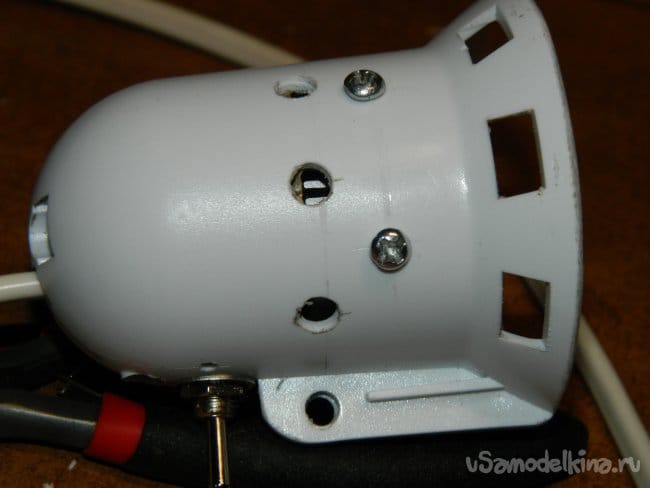

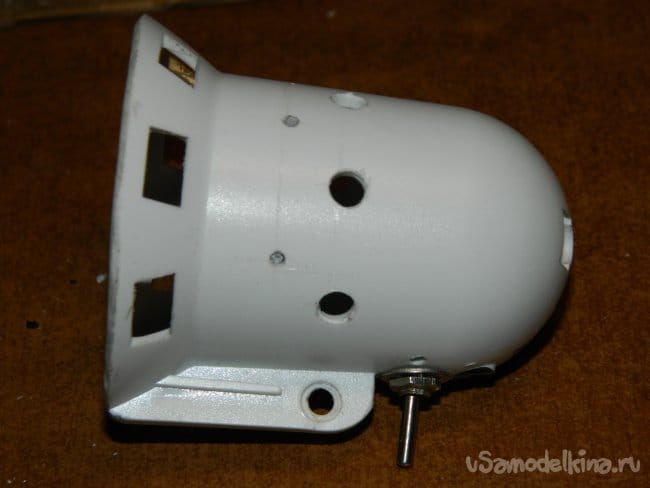

    С противоположной стороны выфрезеровал место под микротумблер SMTS-102-2A2 и, просверлив сбоку плафона отверстие ø5 мм, установил его. По бокам плафона насверлил отверстия для охлаждения, а также сделал резьбовые отверстия для крепления сборки светодиодов.

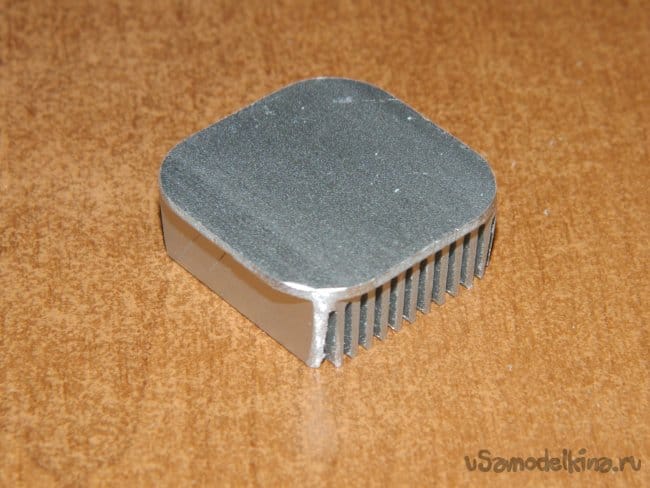

    Теперь займёмся конкретно с модулем. Подготовка радиатора свелась к тому, что были отпилены ушки и напильником скруглены углы, чтобы радиатор поместился в плафон.

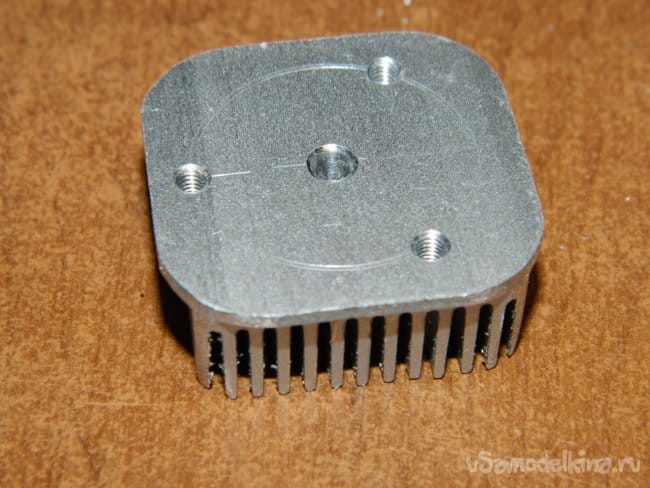

    Затем в нём были просверлены одно центральное отверстие ø4 мм для выпуска проводов и три резьбовых М3 для крепления платы.

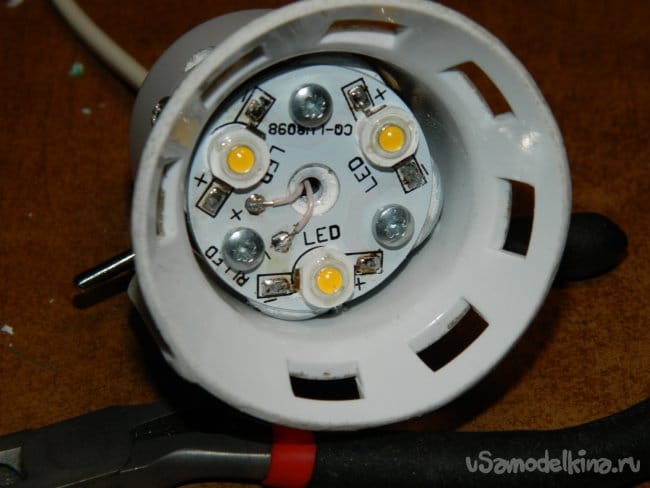

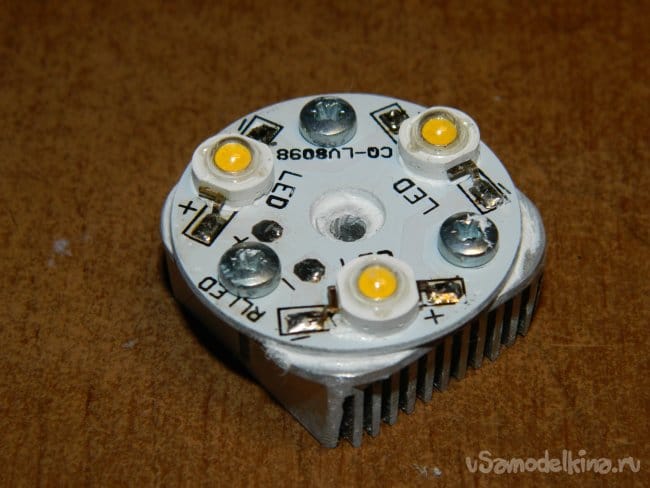

    Светодиоды были напаяны на плату после приклейки клеем Радиал (сушка клея составляет около 20 часов), плата установлена на радиатор с использованием теплопроводной пасты КПТ-8.

    Монтаж всей проводки делал проводом МГТФ 0,2 мм². Подпаялся проводами (которые должны были питать лампу) к тумблеру и закрепил винтом (в лампе уже было предусмотрено такое крепление). Входные провода от драйвера, естественно, подпаял к выходу тумблера. На выходном «+» проводе драйвера завязал узелок (так как нарастил их проводом МГТФ).

    Все стыки проводов изолировал термоусадочной трубкой. Соблюдая полярность, пропустил провода через центральное отверстие и подпаял их к плате. Плату закрепил четырьмя саморезами.

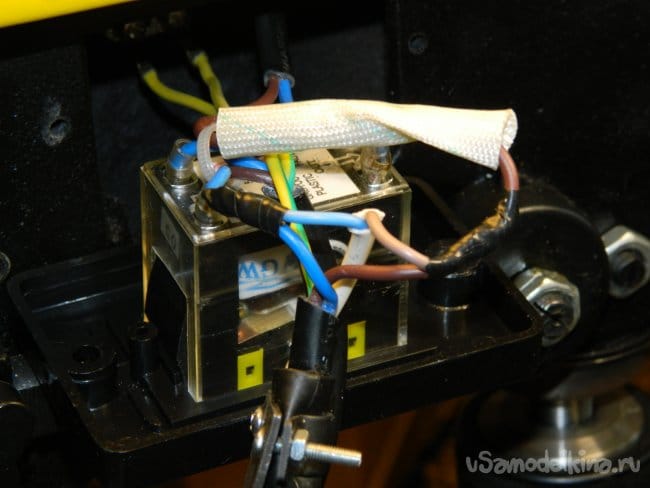

    На станке разобрал модуль (где был магнитный пускатель) и подпаял сетевой провод лампы непосредственно к питающему проводу станка.

    Места соединений заизолировал изолентой.

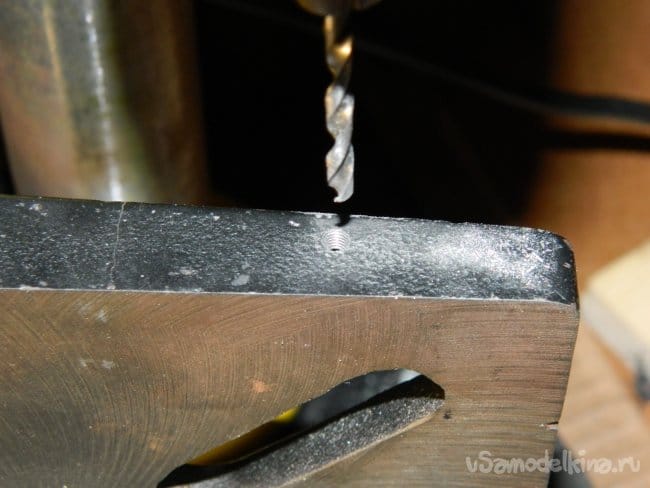

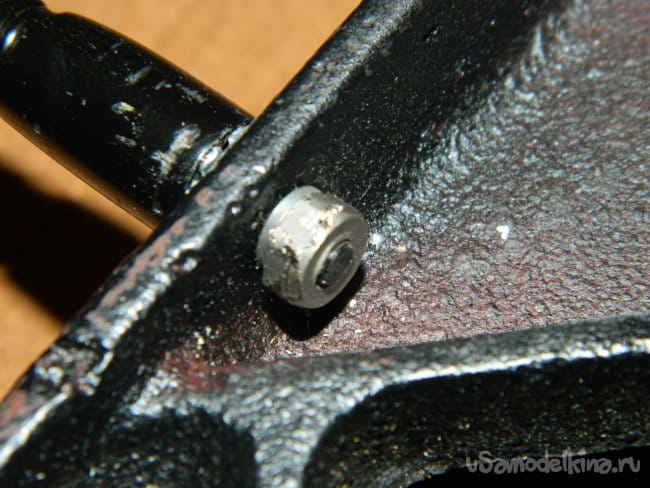

    Теперь следовало закрепить лампу на столике станка. Сняв столик, просверлил в бортике отверстие ø3,5 мм и нарезал в нём резьбу М4.

    Ввёрнутую ножку зафиксировал самоконтрющейся гайкой.

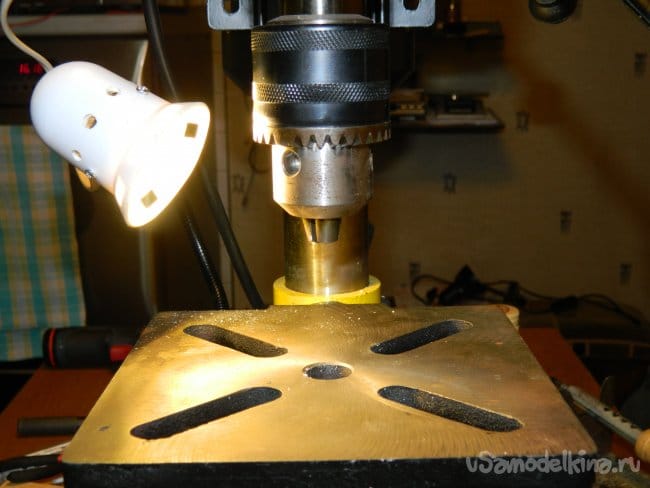

    Поставил столик на место и прикрепил к гибкой ножке лампу.

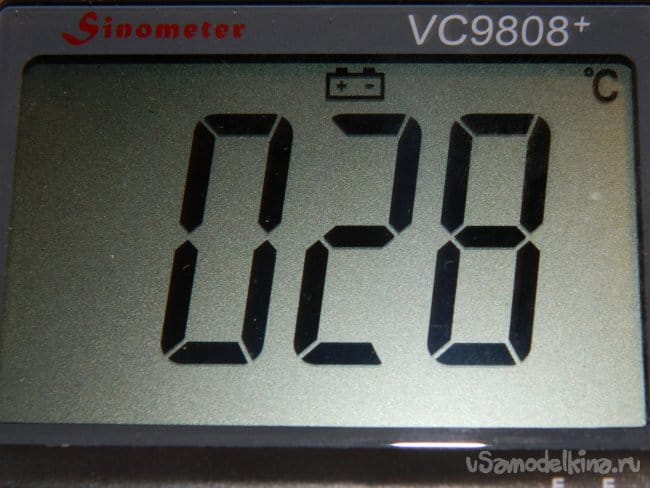

    Хотя я и был уверен в правильности своих расчётов, на всякий случай померил температуру на радиаторе — она составила после получаса работы лампы под 30ºС, что соответствует нормальному рабочему режиму.

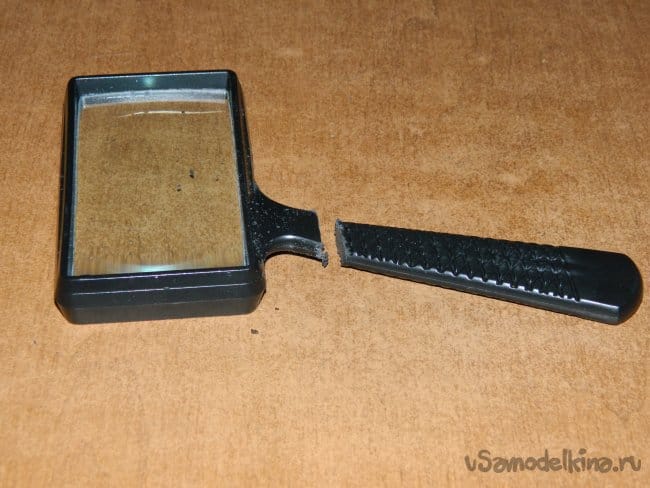

    Переделывать, так до упора («мартышка в старости слаба глазами стала»)! Появилась идея установить ещё и лупу на гибкой ножкой. Лампа с ножкой у меня была — дело за лупой. В оптике я приобрёл прямоугольную лупу Х3 на ручке (за 340 рублей). Отрезал от неё часть ручки,

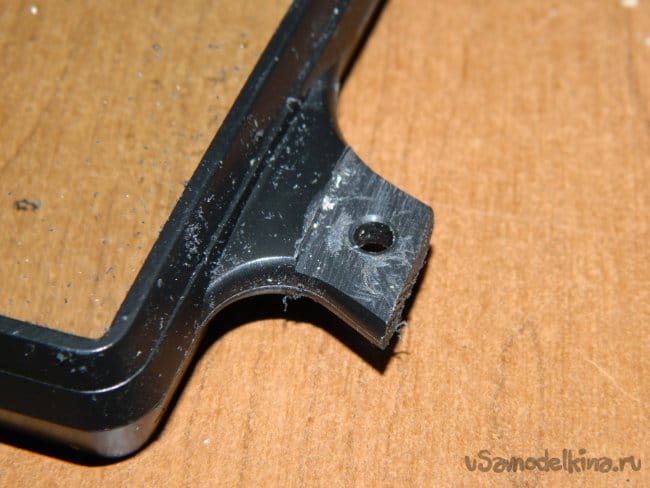

    просверлил в оставшейся части отверстие ø4 мм и напильником подогнал толщину под прорезь.

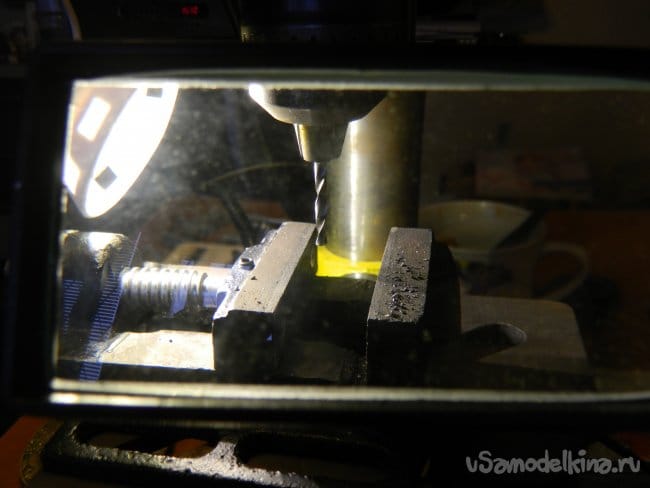

    Далее установил лупу, также, как и лампу.

    Вот теперь доработка сверлильного станка завершена.

    Работать стало одно удовольствие. И не надо надевать очки — всё и так прекрасно видно!

    В своё время станок стоил около 7000 руб., а я потратил всего-то ничего. Доработки станка, стоили того!
