    Сверлильный станок из увеличителя

    Горизонт

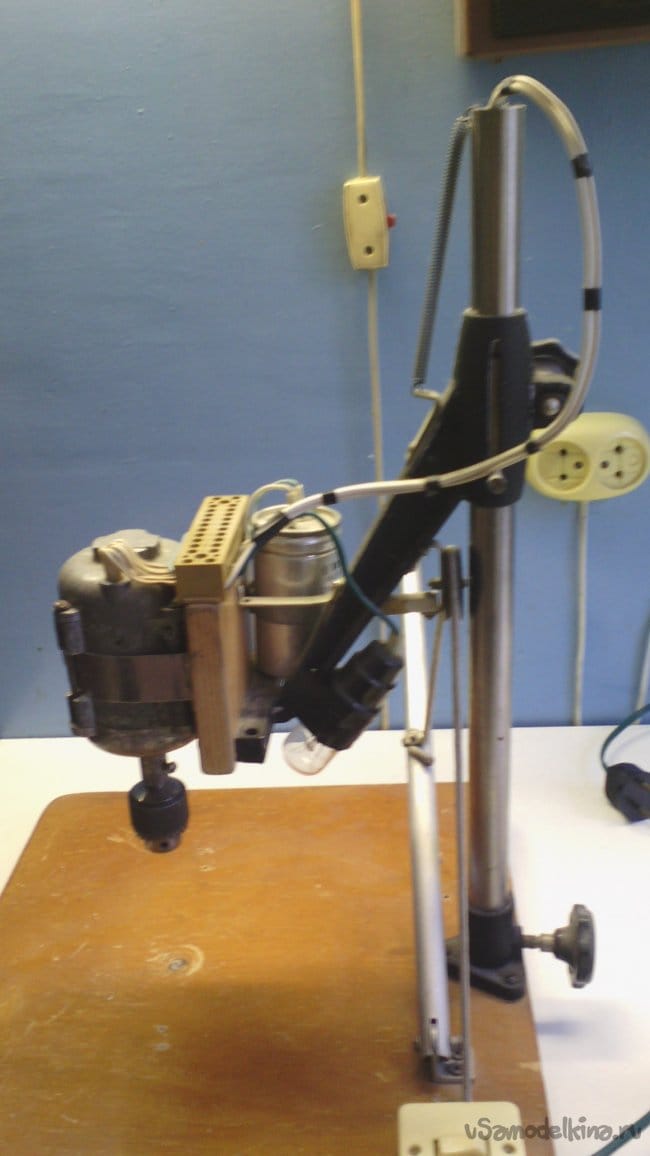

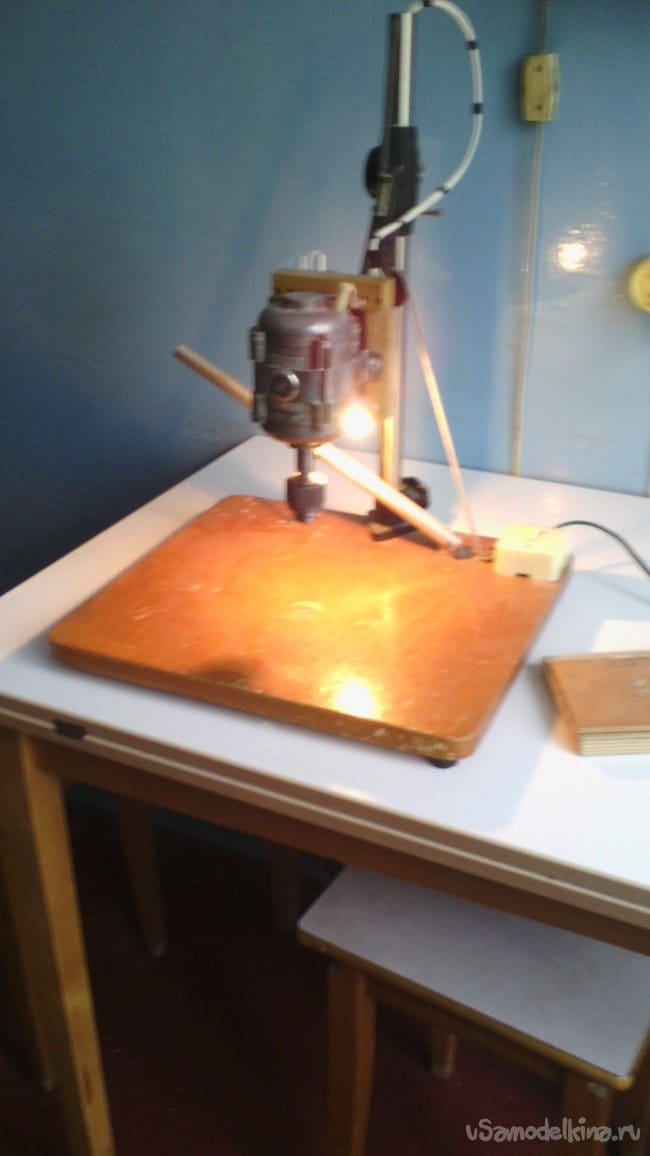

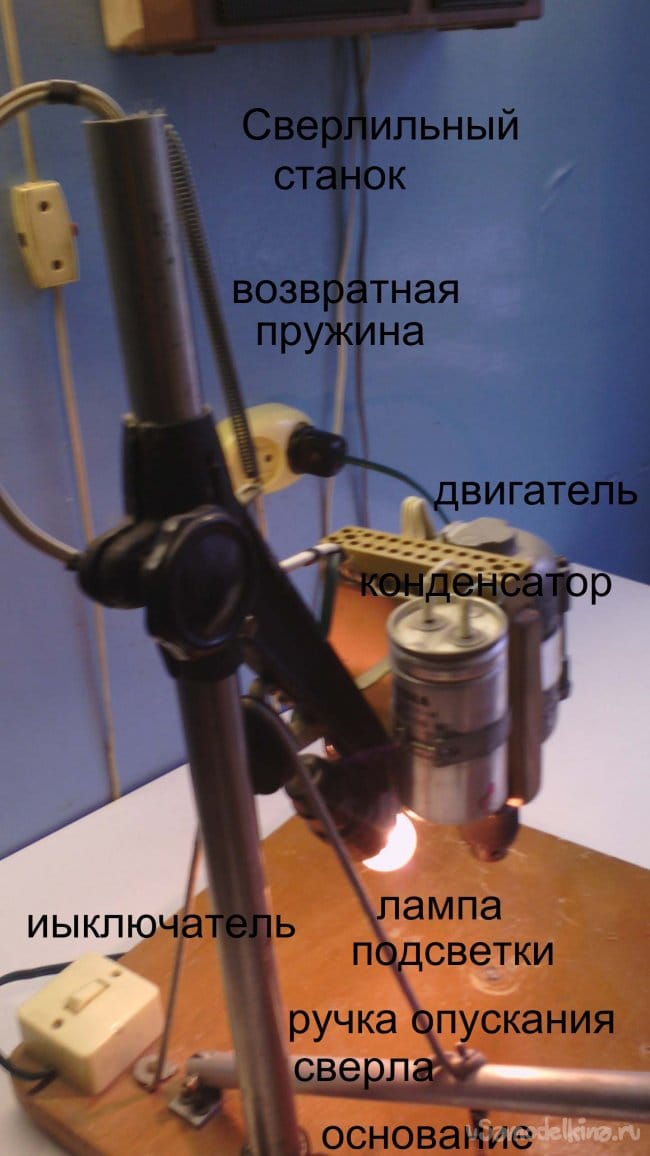

    Сверлильный станок сделан из фотоувеличителя Смена, предназначен для сверления печатных плат. Двигатель трёхфазный 30 ватт с пусковым конденсатором. Имеется подсветка на лампе от холодильника. На фото есть вид с разных ракурсов. По вопросам изготовления обращайтесь на почту piknik.nik@yandex.ru
    11 ответов

    Добавить комментарий


    • 0
    sergeyp #63299
    Цитата: Валерий
    Или, имеется в виду, что за один раз будет сверлиться несколько плат одновременно?

       Нет-нет, станочек для сверления плат однозначно лучше, сам говоришь: перпендикулярность обязательна особенно для многовыводных компонентов (разъёмы напр.). И потом: свёрлышки от 0,5 мм... В общем, пока не было станочка, свёрла ломались на порядки чаще, на малых диаметрах с руки очень сложно не поломать, особенно если отверстий очень много- а их очень много порой... )))
    Korolev #63292
    Валерий,
    А какая необходимость в станке, если нужно сверлить слабенький и тонкий текстолит?
    Ты просто не представляешь себе, что это такое, насверлить несколько сот отверстий в текстолитовой плате размером в лист А4, свёрлышком  0,8 - 1,0 мм (свёрлышки тогда были в большом дефиците)! Причём сверлить разные платы приходилось довольно часто. А ещё станок сильно экономит время. Ну ты же "не по этим делам"! smile


    Dmitrij #63282
    видел позавчера в магазине бормашину, размером как рукоять отвертки, помещается в одной ладони
    «Марти! Думать нужно в четырех измерениях...»
    Валерий #63280
    Цитата: Korolev
    Ну дык, смотря для чего! Тоненькие платки, да тонюсеньким свёрлышком, самое то!

    Оно то да... Только вот, не совсем я понимаю, зачем тогда вообще станок??? По моему разумению, станоу нужен в двух случаях: 1. Когда очень важно соблюсти перпендикуляр (толстая заготовка) 2. Когда сверлить нужно что-то твёрдое и большим диаметром (становится возможным "от души приложиться", не боясь сломать сверло, и не боясь, что дрель руки вывернет в конце.
    А то, что можно просверлить обычной бытовой дрелью, например, я всегда сверлю дрелью....
    А какая необходимость в станке, если нужно сверлить слабенький и тонкий текстолит? А так, как мы в своё время? (Я про моторчик в руке. Хорошо, если с цанговым зажимом из болта сделанным, но, обычно, с припаянным прямо к ротору сверлом,)))) предварительно им-же просверлив в его оси глухое отверстие.)
    Или, имеется в виду, что за один раз будет сверлиться несколькол плат одновременно?
    Але нови ностра алис!
    Korolev #63273
    sergeyp,
    Фотоувеличитель для этого громоздко очень. Мне больше понравилась станина от большого микроскопа...
    Увеличитель найти проще, чем микроскоп. "Подвернулся" микроскоп, сделал и из микроскопа. Когда принёс токарю готовую конструкцию и попросил "насадить" патрончик на вал двигателя, тот заставил извлечь ротор  и точил конус прямо на валу двигателя. Сказал что так биений будет меньше. Хотя какие там биения? yes

    sergeyp #63269
    Цитата: Korolev
    Тоненькие платки, да тонюсеньким свёрлышком, самое то!

       Фотоувеличитель для этого громоздко очень. Мне больше понравилась станина от большого микроскопа... )))
    Korolev #63265
    Валерий,
    так проклял тот день, когда решил, что фотоувеличитель - уже почти готовый станок!
    Ну дык, смотря для чего! Тоненькие платки, да тонюсеньким свёрлышком, самое то! yes

    Валерий #63241
    А я с "Таврии" свой сверлильный сделал (Думаю, читали), так проклял тот день, когда решил, что фотоувеличитель - уже почти готовый станок!)))) Переделывал всё. И, если бы из этих материалов изъять фотоувеличитель - было бы быстрее и проще))))) Но он уже остался внутри...Ничего ж не поделаешь...))))
    Але нови ностра алис!
    Korolev #63226
    ino53,
    Есть опыт работы с похожим станочком, только на трапеции.
    Да тоже делал когда-то очень давно, только я тогда ручку "опускания" прямо на движок приколхозил, проще конролировать усилие давления, что иногда бывает не вредно для тоненьких свёрлышек. smile

    ino53 #63221
    Цитата: Korolev
    "Болтанка" сильная?
    Есть опыт работы с похожим станочком, только на трапеции. Преувеличено мнение о люфтах, пацаны сотни плат насверлили, древесину, люминьку только в путь - моторчик был посильнее. До сих пор судомоделисты пользуются... Непонятно другое - опускание ручкой, а подъем? Пружины вроде не видно...
    ПС. Пардон, разглядел пружину, ... слепой, только несолидная какая то... pardon

    Korolev #63186
    "Болтанка" сильная? scratch
