Этот мини фонарик-брелок довольно прост в изготовлении и для своих скромных размеров светит достаточно ярко.
Его можно легко повесить на связку ключей и всегда носить с собой, фонарик поможет вам дойти скажем к вашему автомобилю и не вступить в лужу в ночное время, или зайти в темный подъезд или гараж.


Что понадобится

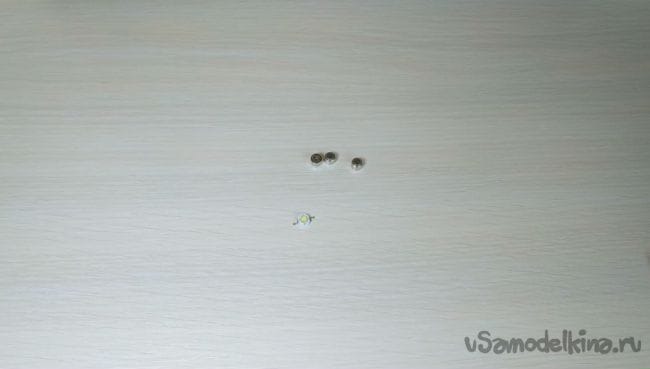

Собран фонарик на базе одного светодиода мощностью 1 ватт и трех батареек типа таблетка.Размер батареек можно подобрать произвольно, желательно что-бы они были в один диаметр с светодиодом.

Еще будет нужна термо-усадочная трубка и одна канцелярская игла.



Из инструментов нужен паяльник, зажигалка, кусачки,пинцет и небольшие плоскогубцы

Итак начнем

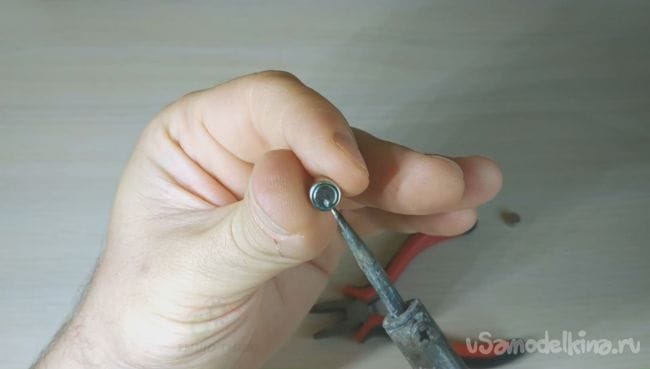

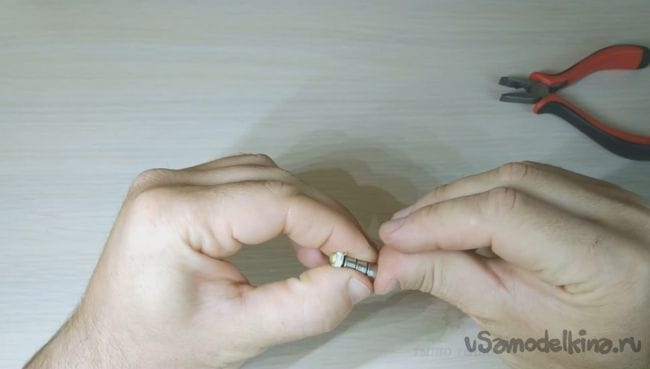

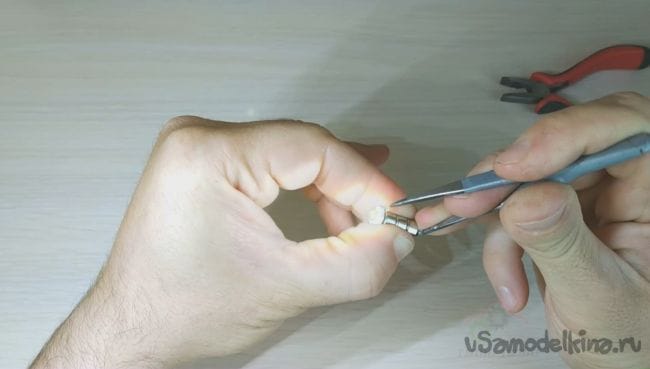

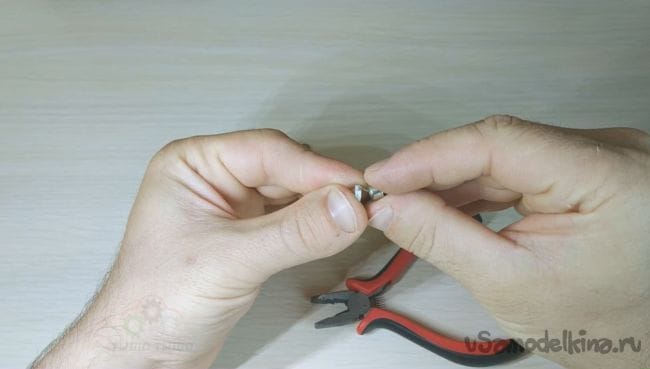

Для начала нужно найти минусовую клемму светодиода и припаять к минусу одной из батареек так как показано на фото.




Затем выгнуть клемму с припаянной батарейкой таким образом чтоб минусовой контакт батарейки соединился с термоплащадкой светодиода.

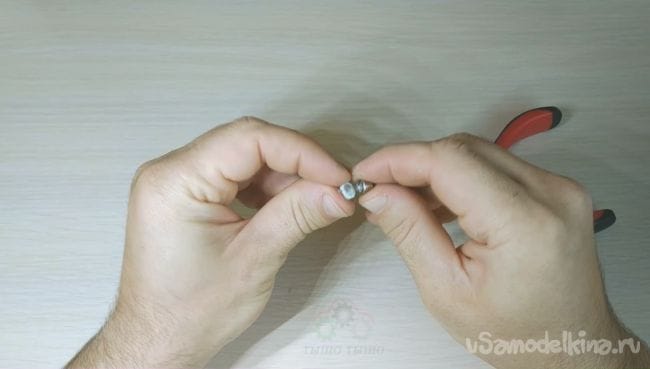

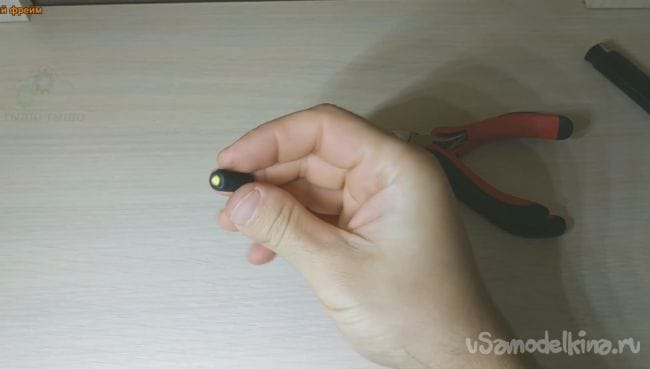

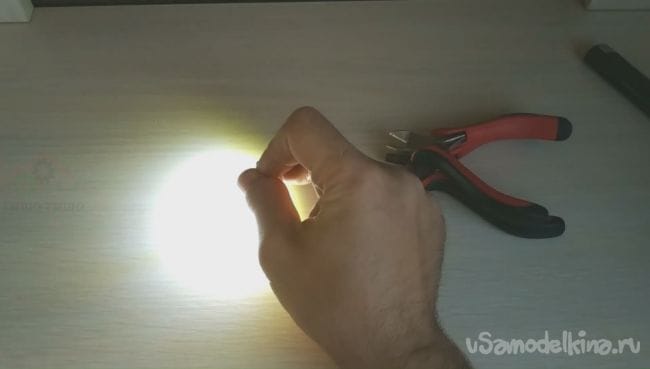

Далее прикладываем оставшиеся две батарейки соблюдая полярность и проверяем фонарик на работоспособность.

Работает?? Отлично!!!
Продолжаем.

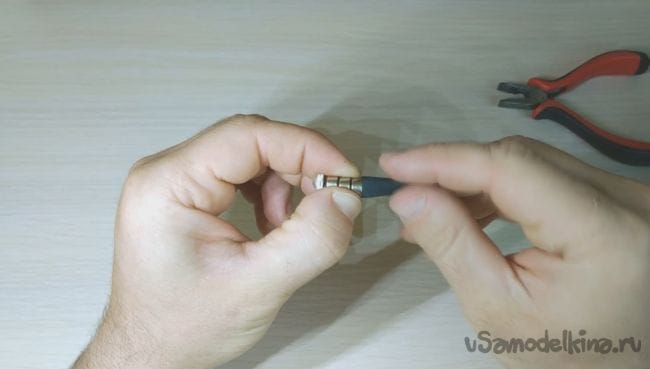

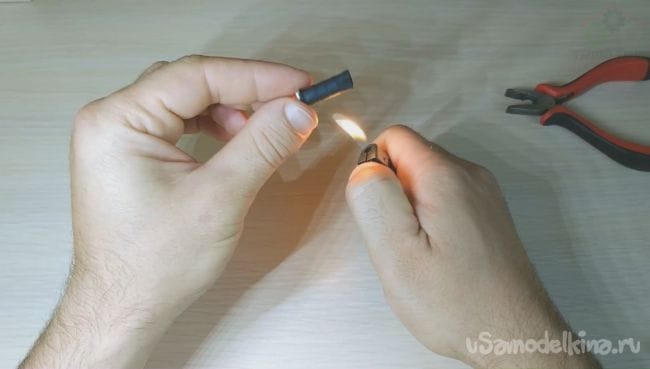

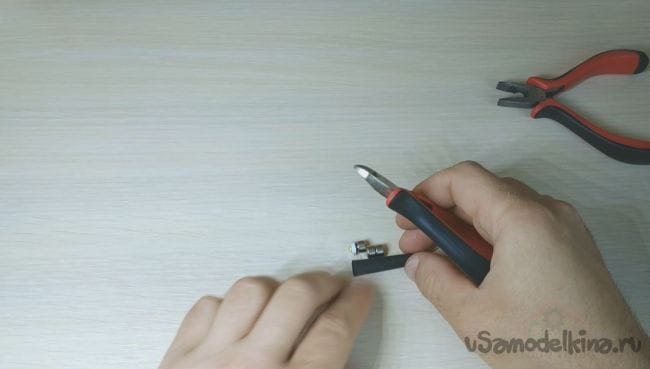

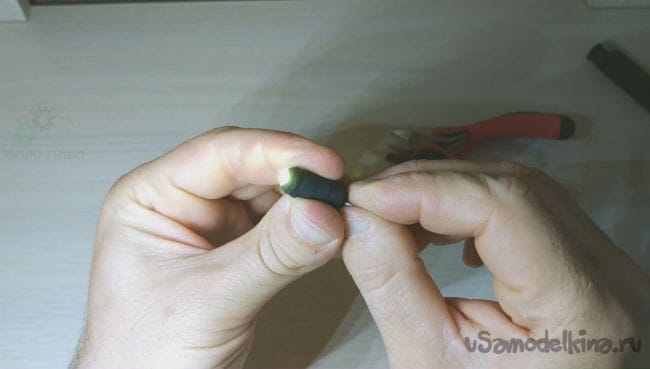

Теперь нужно надеть на получившуюся конструкцию кусочек термо-трубки подходящий по диаметру, оставив при этом свободной вторую ножку светодиода. И прогреть изделие зажигалкой.

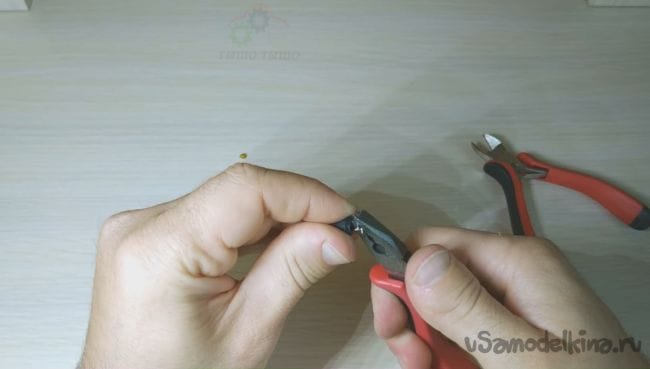

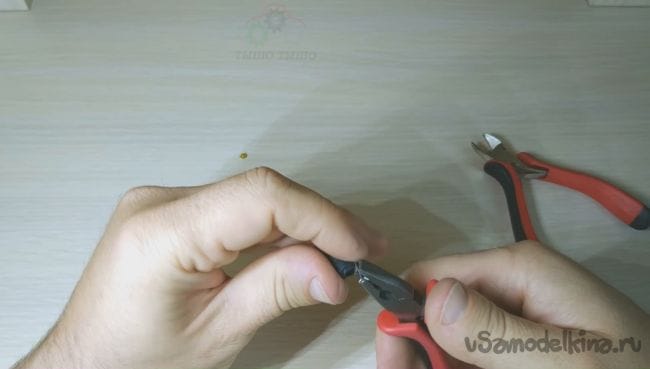

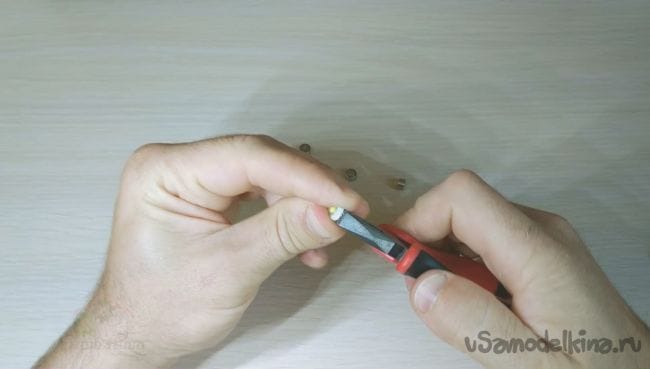

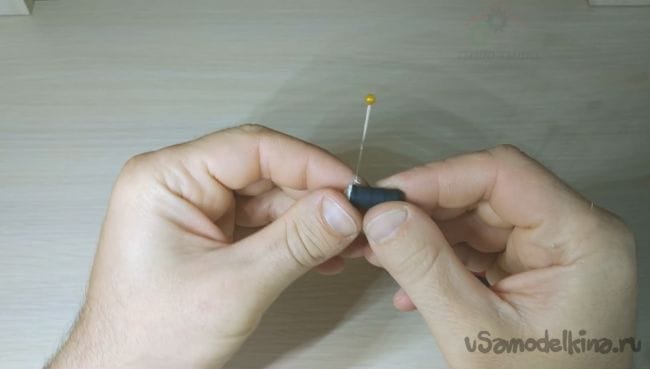

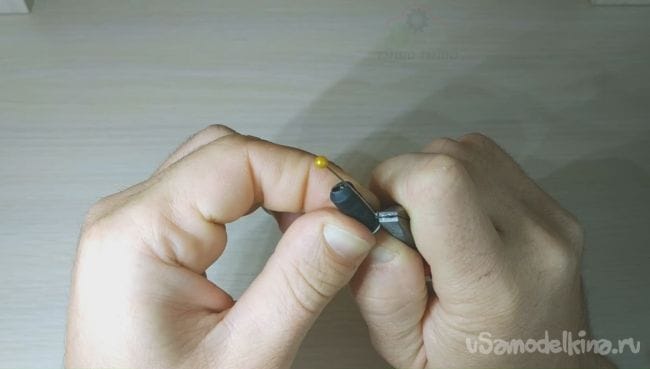

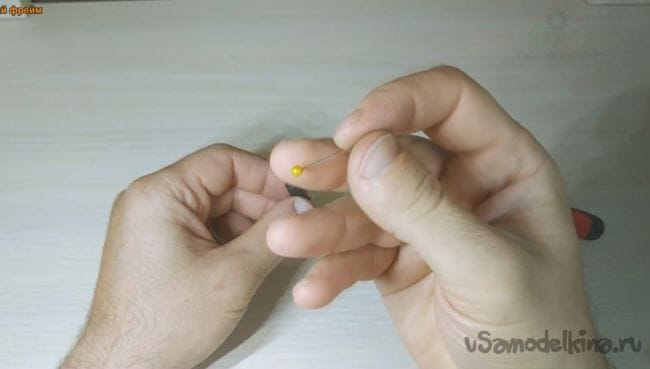

Теперь нужно припаять канцелярскую иглу к плюсовому контакту светодиода, выровнять контакт и прижать к корпусу будущего фонарика. Откусить пластиковую бусинку.

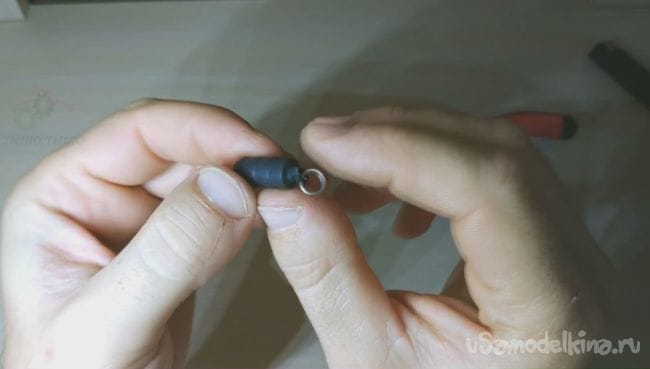

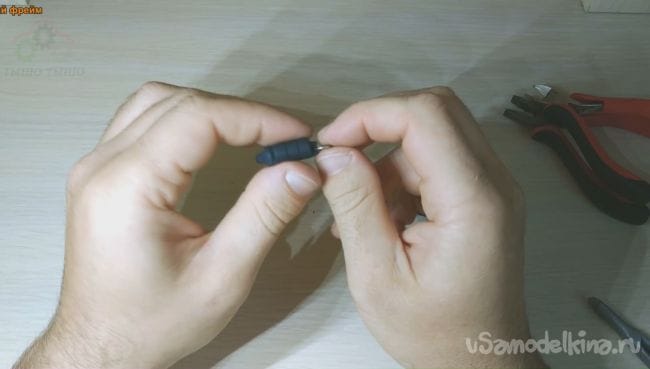

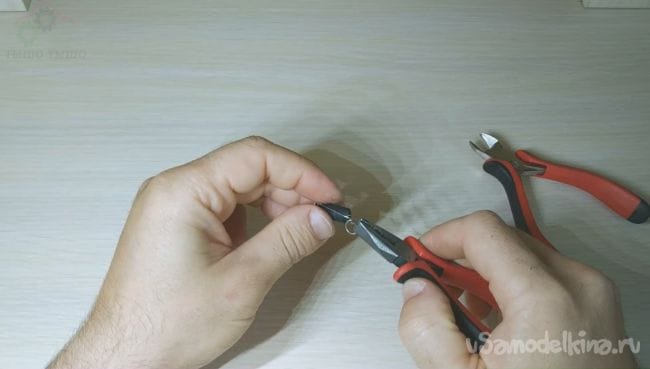

Затем выгнуть свободный конец иглы в виде небольшого колечка и изогнуть таким образом что он едва не доставал до плюсовой клеммы верхней батарейки.

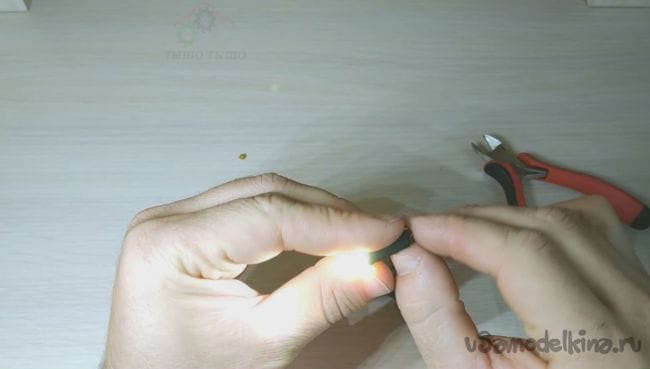

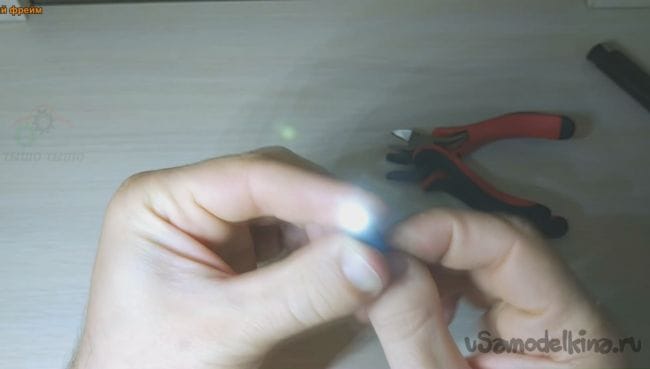

Снова проверяем на работоспособность.

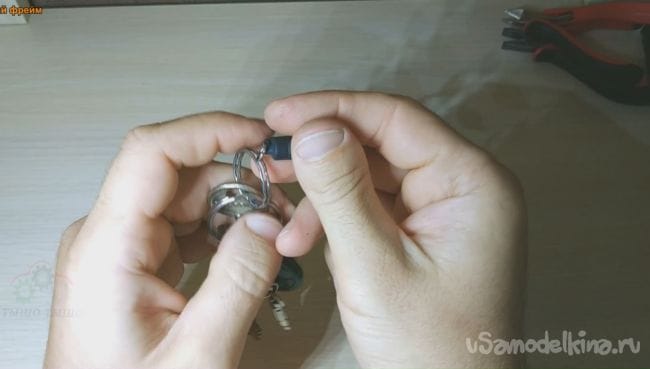

Теперь если вы собираетесь вешать будущий фонарик на ключи, то самое время найти какое-то колечко и надеть его на конец изогнутой иголки.

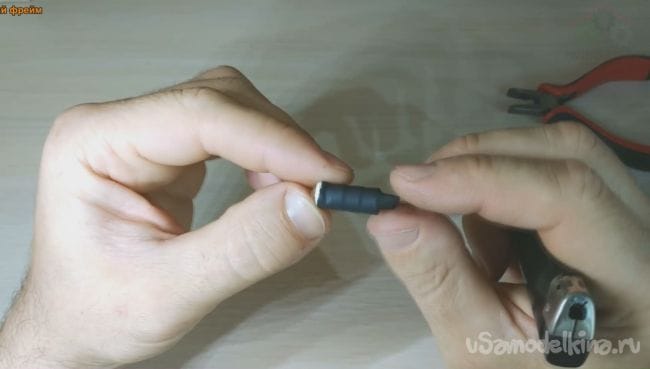

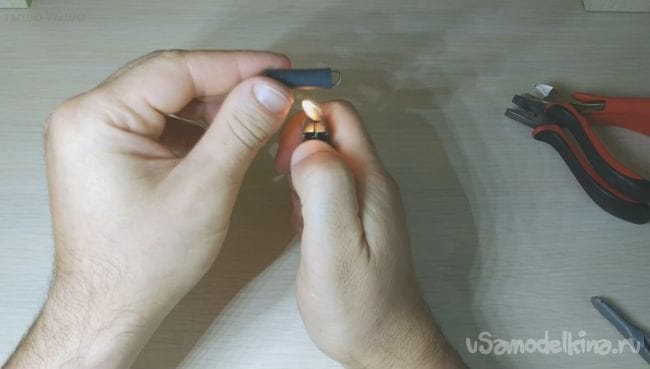

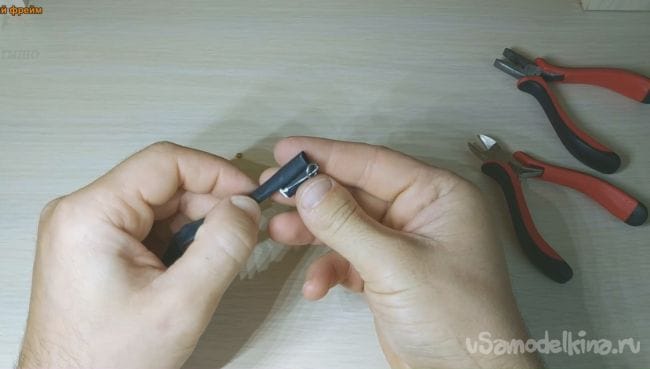

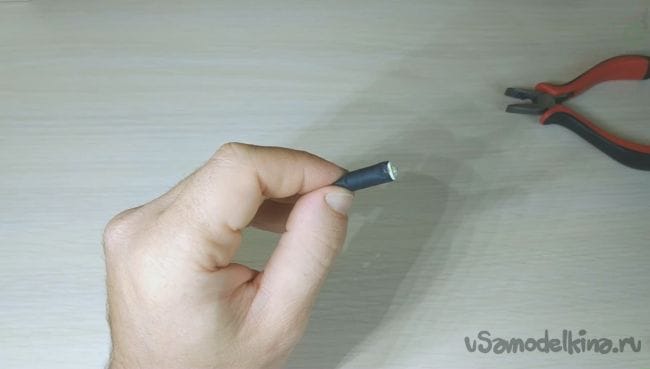

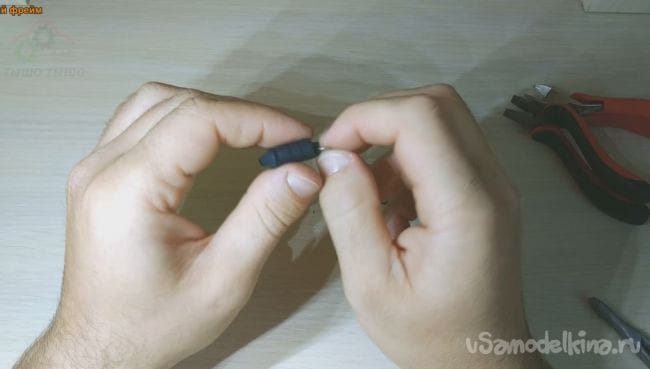

Далее нам снова понадобится термоусадочная трубка. Ее нужно одеть на получившееся изделие и прогреть зажигалкой.

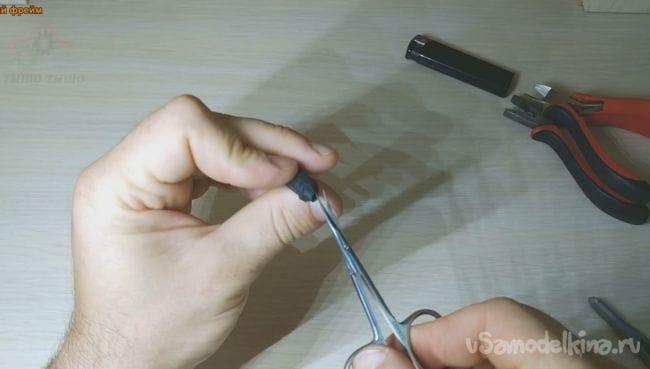

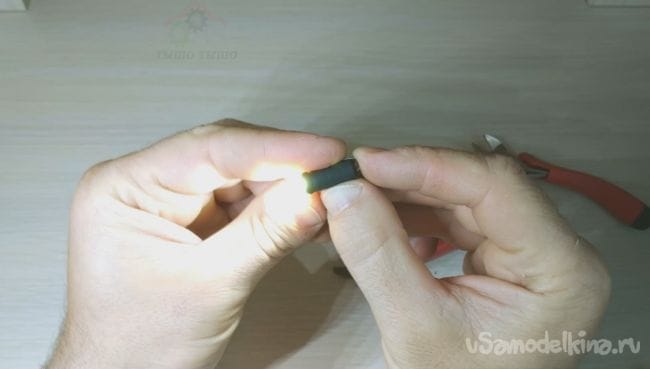

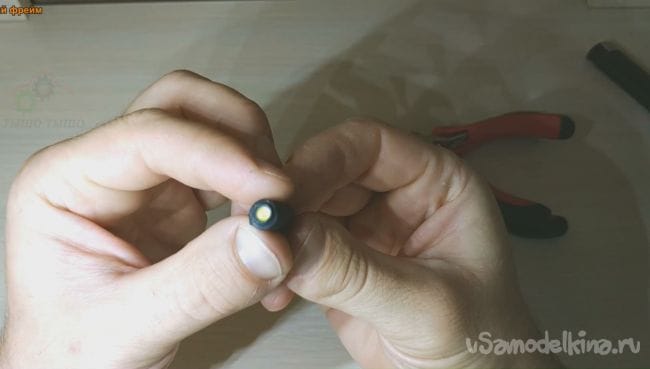

Ну всё, почти готово, отрезаем все лишнее и проверяем.

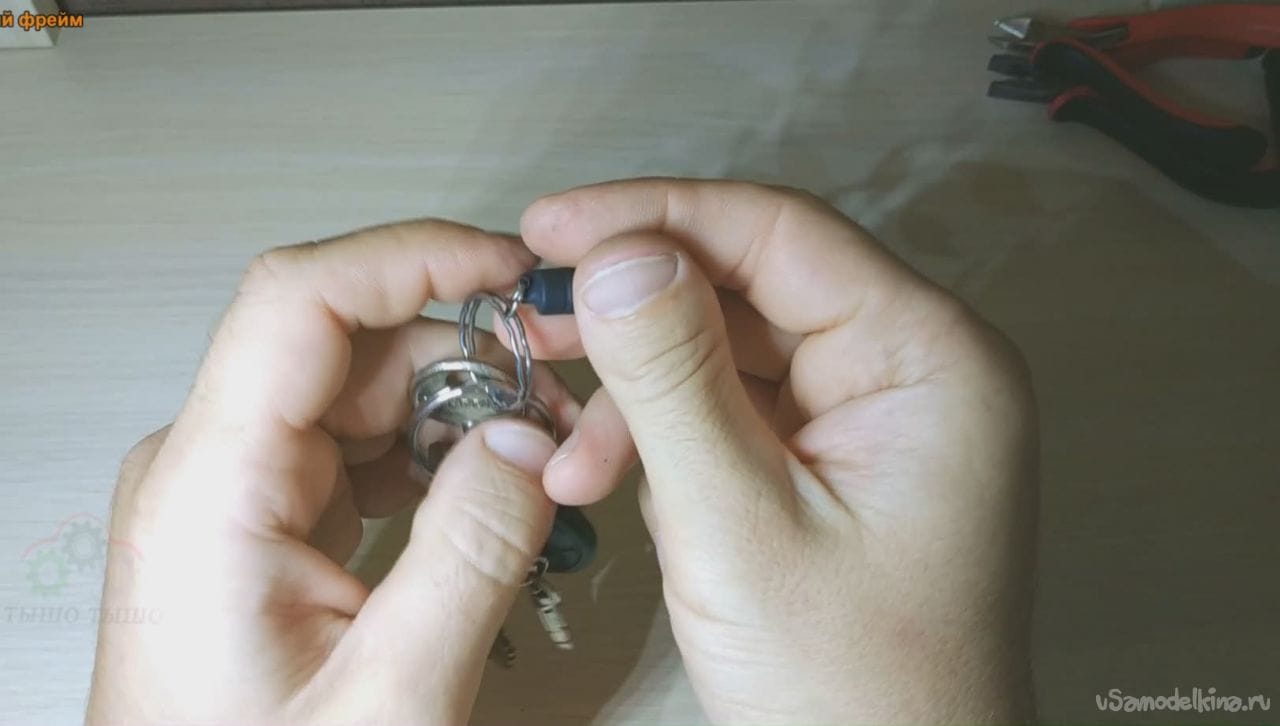

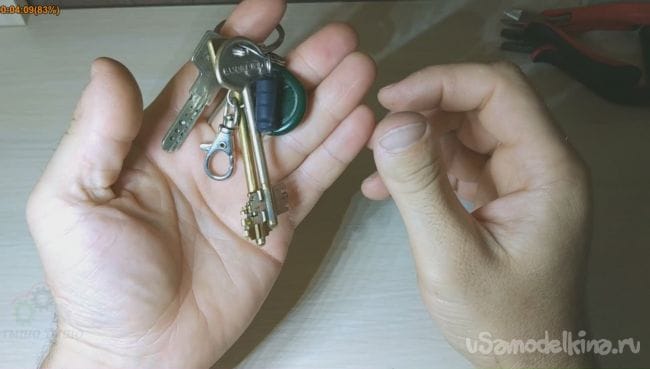

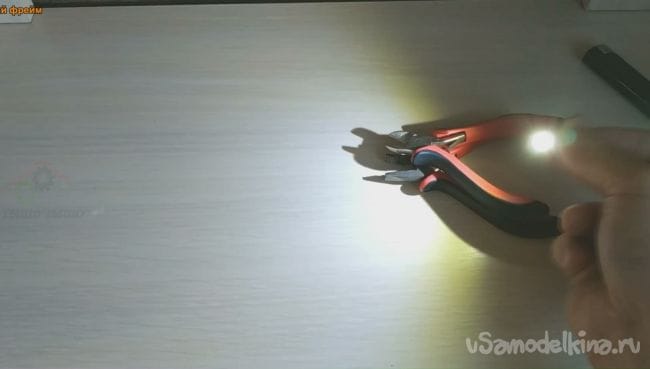

Всё работает, можно смело вешать на ключи и пользоваться при надобности.
