Мощный самодельный прожектор из нескольких светодиодов


Прожектор нужная вещь! Он пригодится в разных областях деятельности, например: ремонт, съёмка и тд.

Подготовка

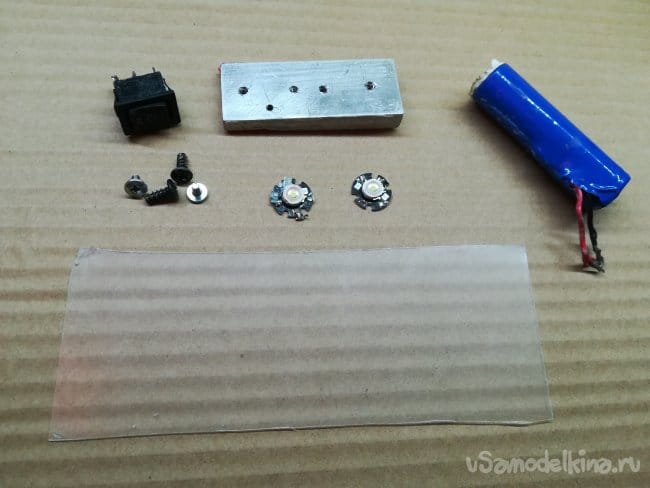

Для сборки самодельного прожектора нам понадобится:
  1. Картон
  2. Выключатель
  3. Аккумулятор 3.7v
  4. Алюминиевый радиатор
  5. Светодиоды
  6. Провода
  7. Контроллер зарядки (можно и просто разъём)
  8. Фольгированный скотч (можно взять фольгу)
  9. Болты (4шт)



Из инструмента нам понадобится:
  1. Паяльник (олово, канифоль)
  2. Ножовка по металлу
  3. Клеевой пистолет (стержни)
  4. Канцелярский нож
  5. Линейка
  6. Маркер (без разницы)
  7. Герметик силиконовый
  8. Отвёртка
  9. Шуруповёрт (сверло)

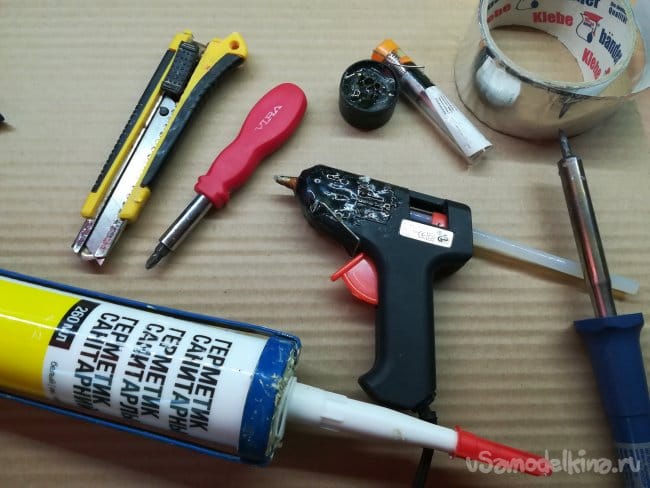

Если что, на фото изображены не все материалы и инструменты!


Сборка светодиодной панели



Так как светодиоды сильно нагреваются (если не использовать резистор) их надо прикрепить к радиатору.
Делаем радиатор шириной 7 см и длиной 2.5 см.

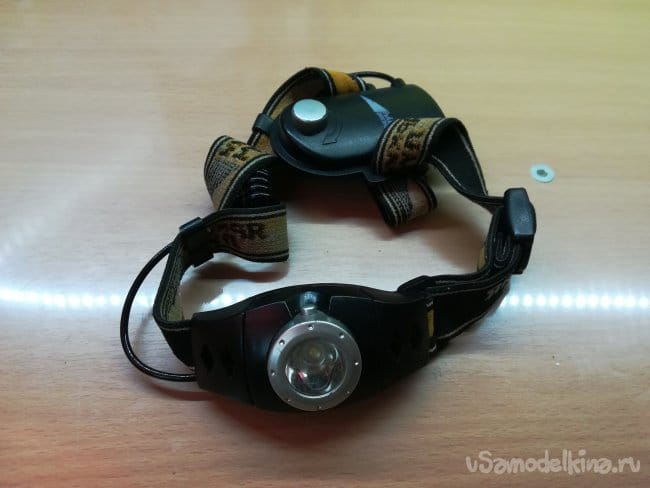

После того как радиатор готов нужно взять (купить) светодиоды, я их взял из двух фонарей.

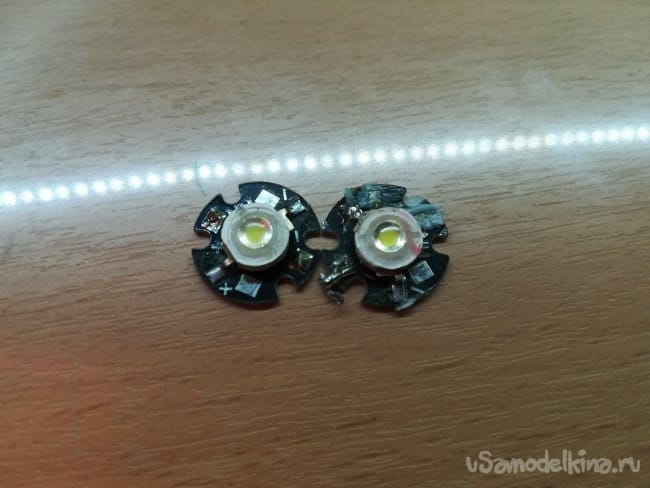

Разобрав фонари, я достал два достаточно мощных светодиода.

После этого, нужно приложить светодиоды к радиатору и недалеко от них поставить точки маркером.
По этим точкам сверлим отверстия для болтов (крепление светодиодов).

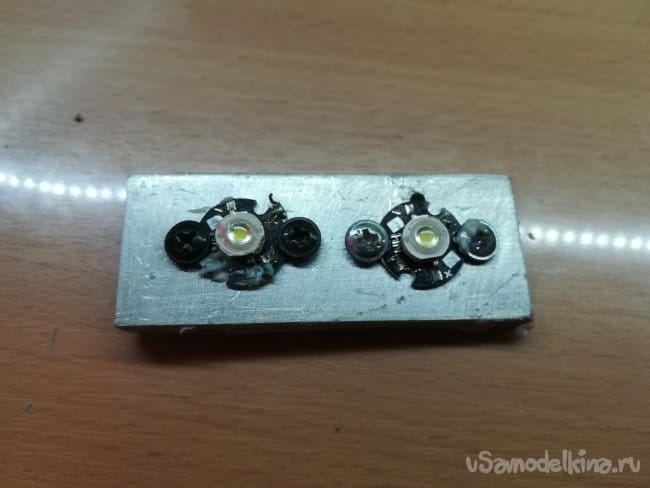

Крепко затягиваем светодиоды болтами.

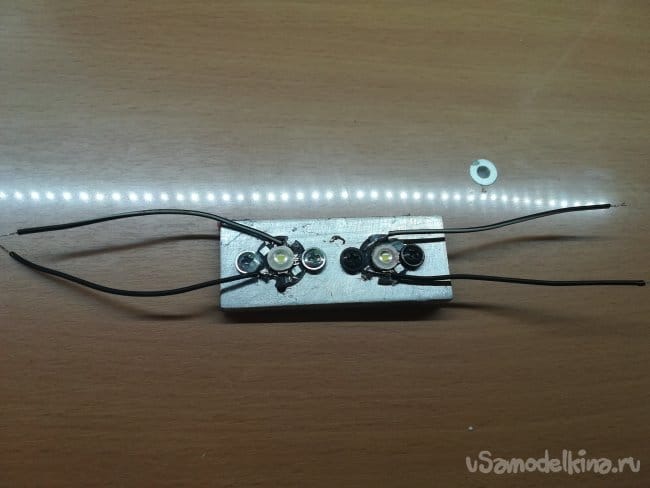

Осталось только припаять провода при помощи паяльника.


Создание корпуса

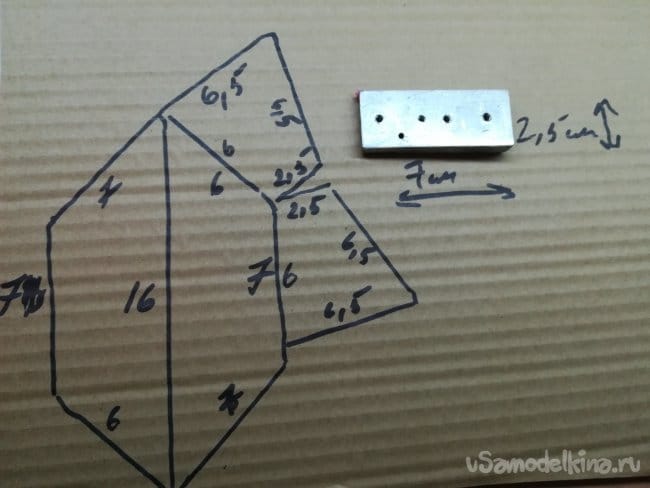

На картонной панели расчерчиваем примерно так как показано на картинке. Если что все значения выражены в сантиметрах!

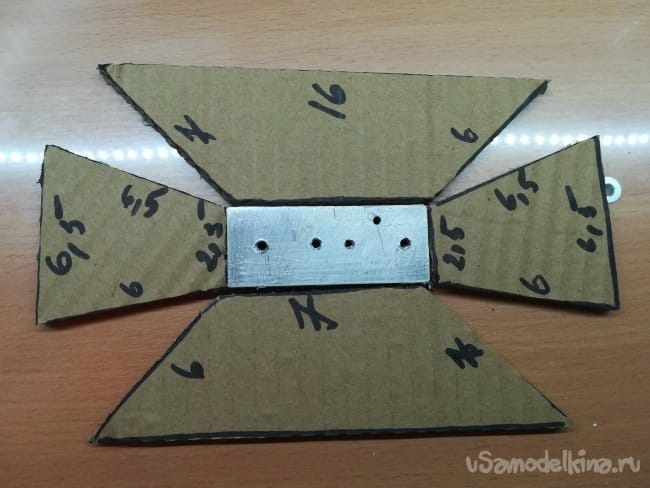

Всё это аккуратно вырезаем канцелярским ножом, и должно получиться примерно так:

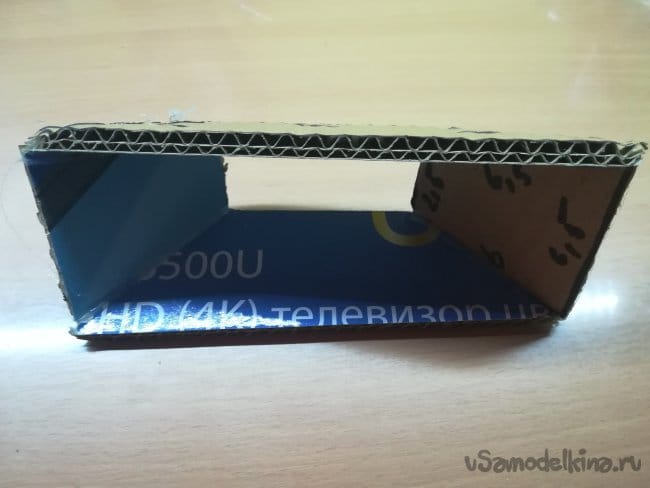

Всё это надо аккуратно склеить между собой клеевым пистолетом.

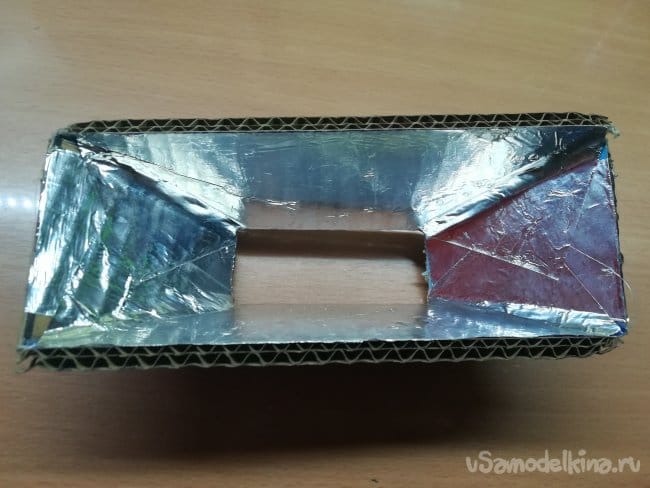

Изнутри нашего будущего прожектора надо обклеить фольгированным скотчем или фольгой. Фольга будет выступать неким отражателем!


Собираем всё вместе

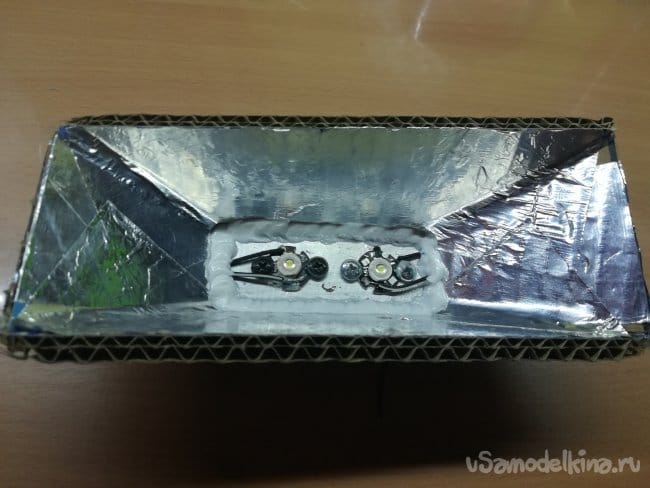

Вставляем готовую светодиодную панель в отверстие корпуса, выведя провода от светодиодов наружу. После по краям панели клеим герметиком. НЕ КЛЕИТЬ КЛЕЕВЫМ ПИСТОЛЕТОМ, ОТ НАГРЕВА РАДИАТОРА КЛЕЙ РАСПЛАВИТСЯ!!!

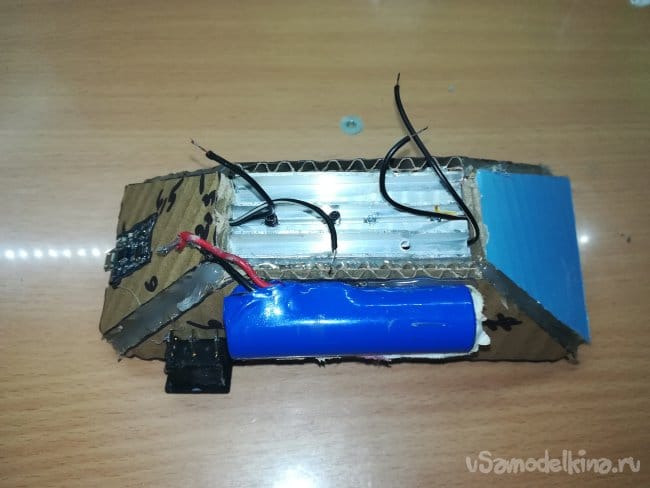

Теперь надо прикрепить аккумулятор, выключатель и контроллер заряда к задней части прожектора.

Остаётся последняя часть - спаять всё вместе! Как спаять можно увидеть на фото ниже.

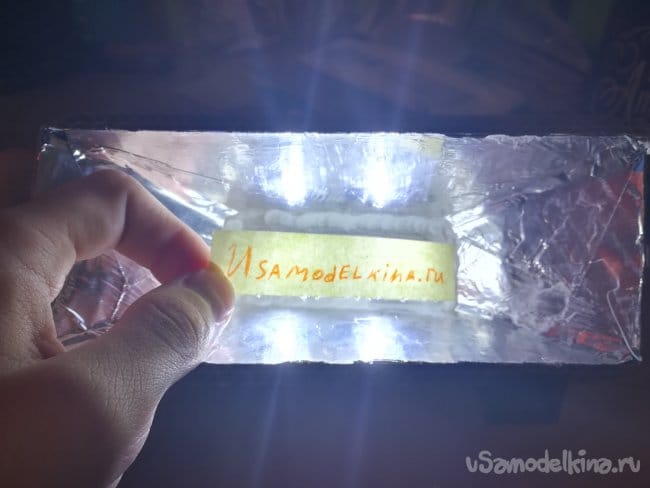

Если вы всё правильно сделали то прожектор должен светить.
По своему опыту использования, такой прожектор отлично освещает всю комнату!
