Прожектор для мастерской



Давно планировал подсветку для наждака. Обычно использую потолочное освещение. Очередной раз затачивая ножи, решил сделать отдельное освещение. Можно конечно купить готовый прожектор, их достаточно в продаже. Самое ценное в работе, устройство собранное своими руками. Компоненты для изготовления в наличии, приступаем. Сделаем такой себе прожектор.

Для самоделки нам понадобится:
- четыре светодиода по 10 ватт;
- блок питания;
- алюминиевая пластина;
- корпус БП компьютера;
- тумблер;
- две крышки от БП компьютера;
- пластина пластика;
- инструменты.

О комплектующих.

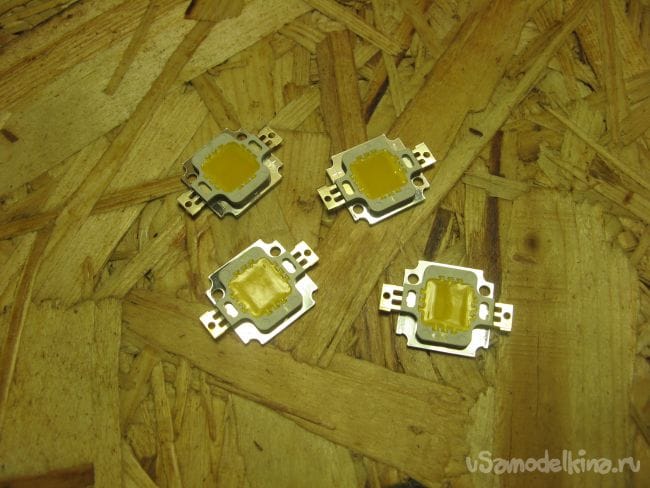

Применять буду светодиоды по 10 ватт из Китая. Взял четыре штуки, думаю будет достаточно. Можно конечно и больше, но об этом дальше.



Питать светодиоды буду блоком питания от старого принтера. Блок питания имеет выходное напряжение 42 и 5 В.

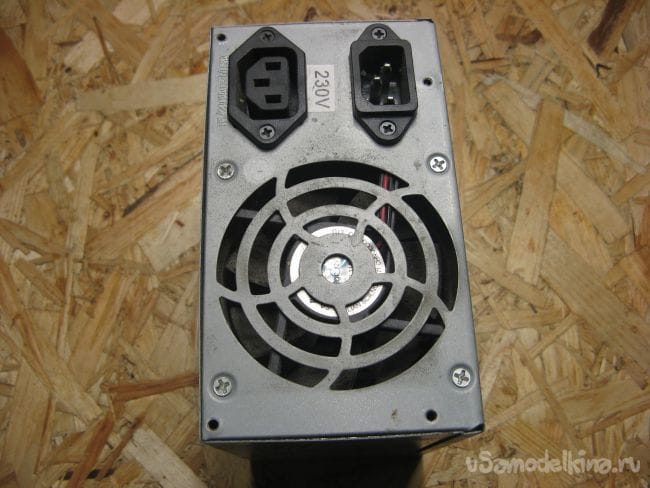

Корпус в котором будет установлена плата блока питания. Но корпусе имеется вентилятор, он нам пригодится.



Пластина плексигласа. На нее буду прикручивать плату БП для светодиодов.

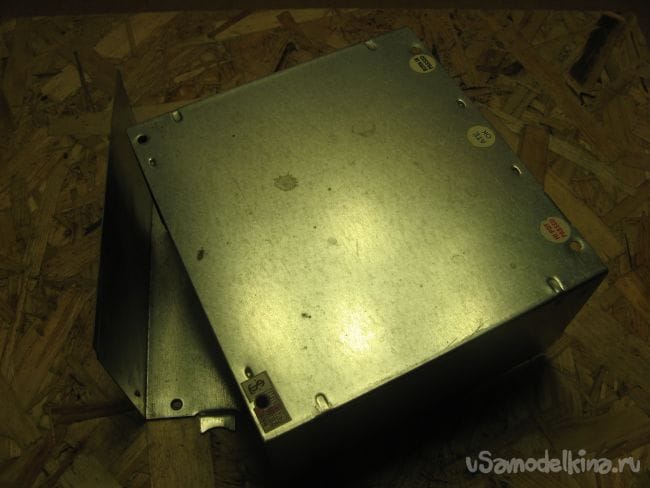

Две крышки от компьютерных блоков питания. Корпусов у меня накопилось достаточно.



Сборка.

Светодиоды буду соединять последовательно. Резистор для ограничения ставить не буду.
При испытании ток составил около 0.5 А. Напряжение стабильно, не плавает. Ток тоже стабилен. Это конечно не совсем верное решение, но ток держится в одном пределе.

Размечаю отверстия на пластине алюминия, сверлю и примеряю.

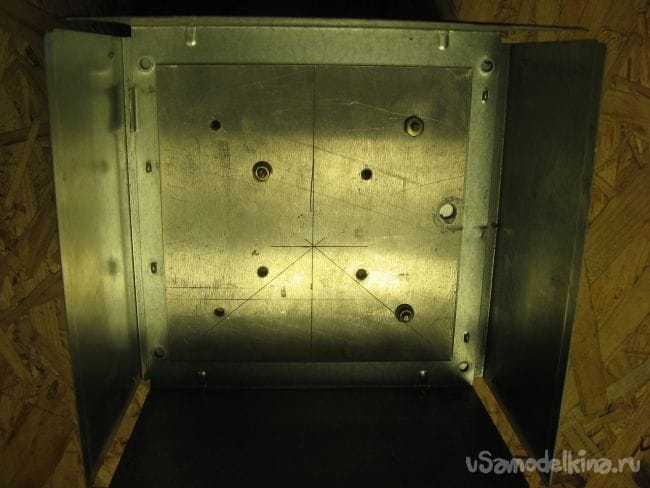

Складываю обе части крышек и по отверстиям сверлю. Одними винтами будут стягиваться крышки и светодиоды.

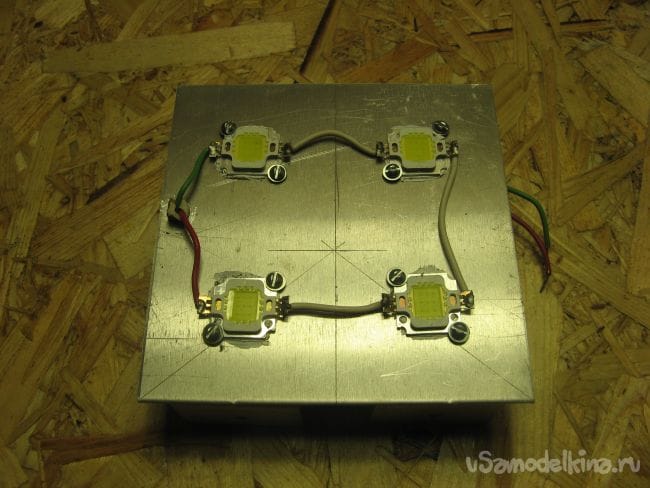

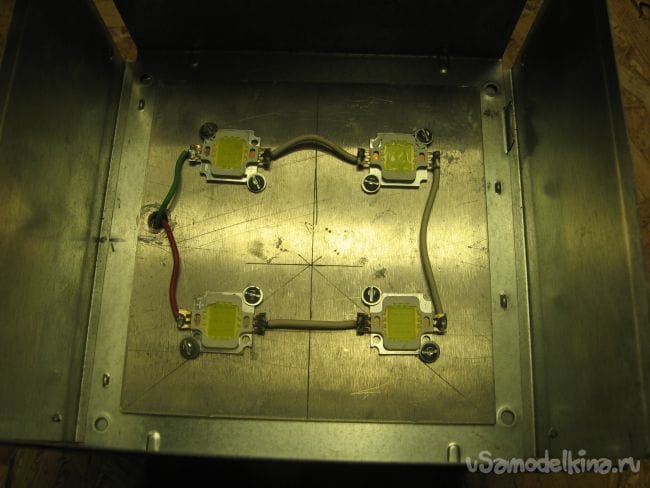

Ставлю на место светодиоды. Распаиваю последовательно, как уже говорил.

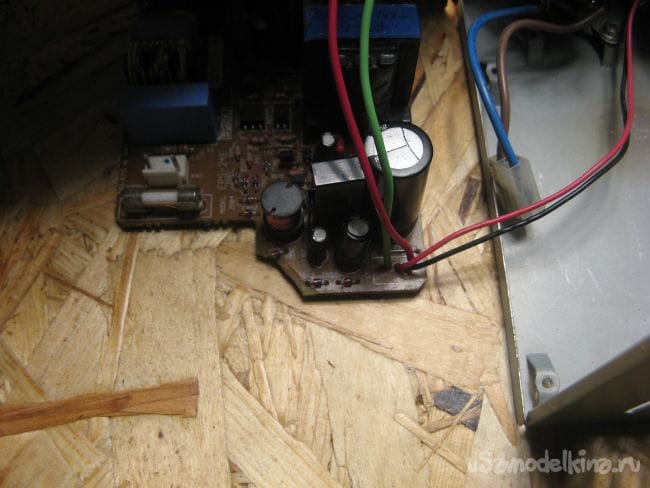

К плате блока питания подпаиваю провода со светодиодов и провода вентилятора.

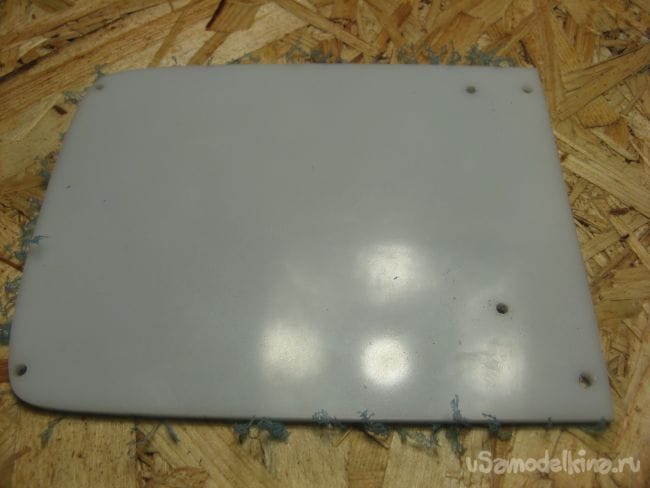

Так как отверстия платы БП не совпадают с отверстиями на дне корпуса, то нужно сделать прокладку. Размечаю и сверлю отверстия.

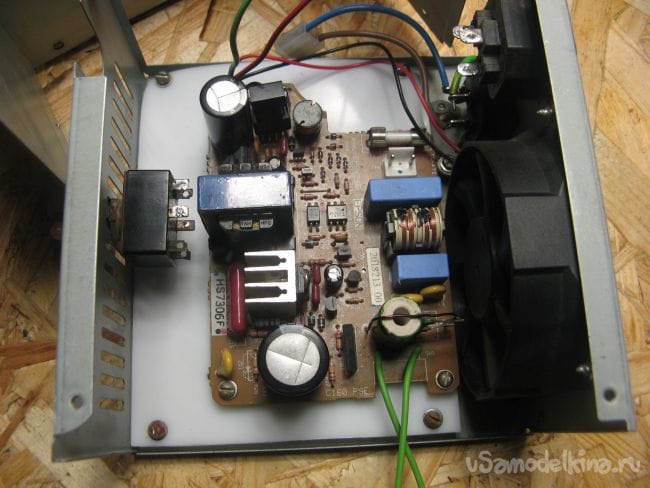

Устанавливаю плату БП на прокладку, все скручиваю вместе. Так же установил внешний тумблер, выключатель с платы выпаял. Вместо него припаял провода.

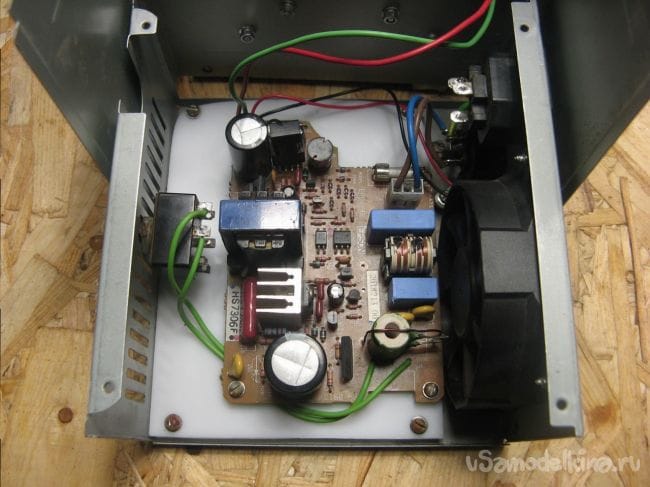

Все провода распаяны. Сетевой разъем совпал с разъемом платы БП.

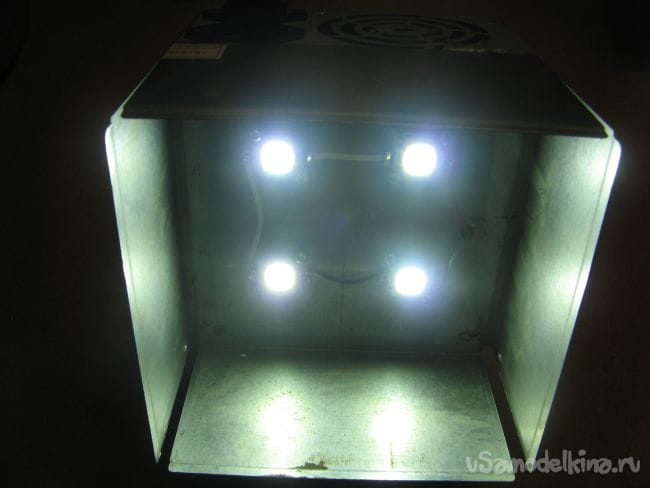

Закрываю крышку корпуса. Скручиваю все вместе. Предварительно сделал сквозные отверстия корпуса. Все тестируем. Такой вот прожектор получился, света оказалось достаточно.



Подробная сборка отображена на видео:
