Простой светодиодный драйвер


В самоделках для индикации мы используем светодиоды, хорошо когда в схеме один светодиод, но когда их несколько придется рассчитывать токоограничивающие резисторы. Но если позволяет схема, то проще использовать драйвер.

Как сделать источник постоянного тока, выдающий 20мА
(рабочий ток многих светодиодов) на выходе. Или более известное название как светодиодный драйвер.
Входное напряжение драйвера 5 -15 вольт постоянного напряжения.

Драйвер при данных компонентах схемы потянет подключение до 7 светодиодов без резисторов, при этом светодиоды в полной безопасности.

Компоненты минимальные и доступные
Резистор 27 Ом
Резистор 10 КОм
Транзистор КТ3102 или аналог
Два диода1N4007 или аналог

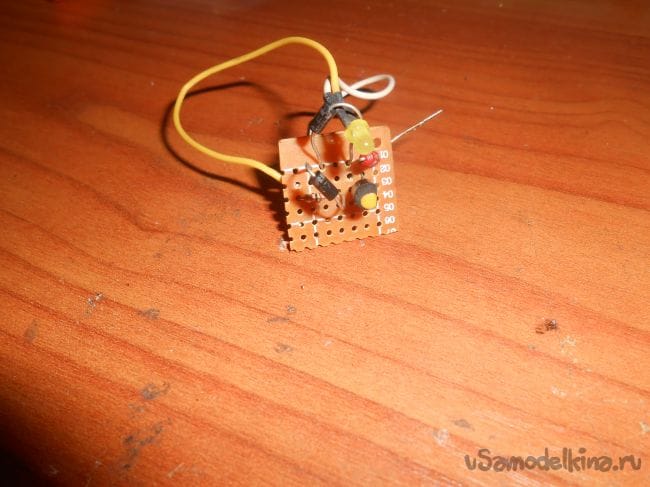

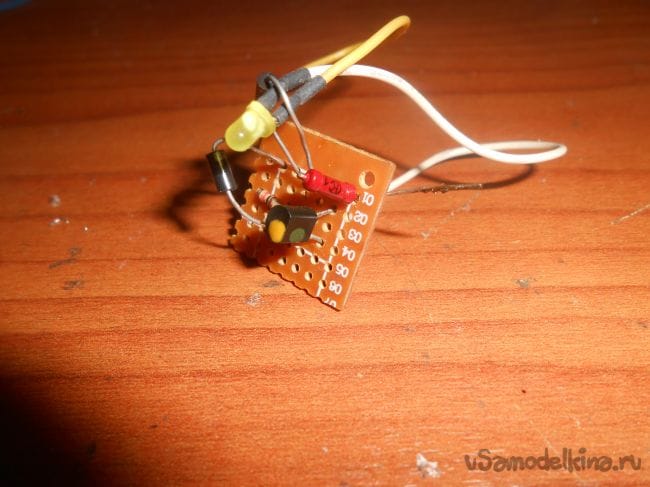

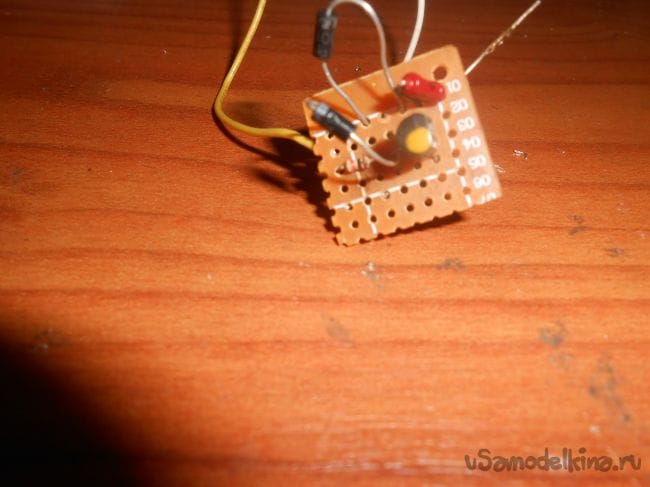

Собираем согласно схеме
Простой светодиодный драйвер

Думаю ошибиться в сборке данной схемы не возможно.

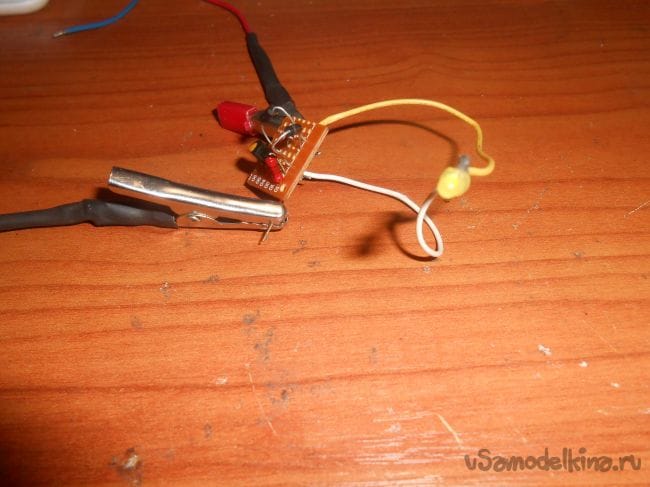

Схема работает сразу и без проблем. Для теста подключите светодиод, при подключении питания начнет светиться.
Вы можете подключить от 1 до 7 светодиодов в цепь.

Пример расчета:
Входное напряжение = 9В
Потребление схемы = 0,7 в
напряжение для примера красных светодиодов = 1,8 в
0,7 + 1,8 + 1,8 + 1,8 + 1,8 = 7,9 в < 9В Норм!
Думаю принцип расчета понятен и не вызовет трудностей.
Желаю удачи!
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
Чтобы написать комментарий необходимо войти на сайт через соц. сети (или зарегистрироваться):
Обычная регистрация
Информация
Посетители, находящиеся в группе Гости, не могут оставлять комментарии к данной публикации.
1 комментарий
  1. Иван_Похмельев
    27 Ом - маловато, надо не меньше 33 Ом. А остальное - правильно, на исключением
    Потребление схемы = 0,7 в
    .
