Блок питания для мастерской «Вторая жизнь старых вещей»

vedernikov.vital Вчера, 22:14 48 Электроника / Блоки питания

Добавлен 1 комментарий

Доброго Всем времени суток!

Продолжаются работы, из серии «Вторая жизнь» старых вещей.

Вариантов изготовления различных блоков питания (БП), великое множество. Я опишу, создание своего варианта.

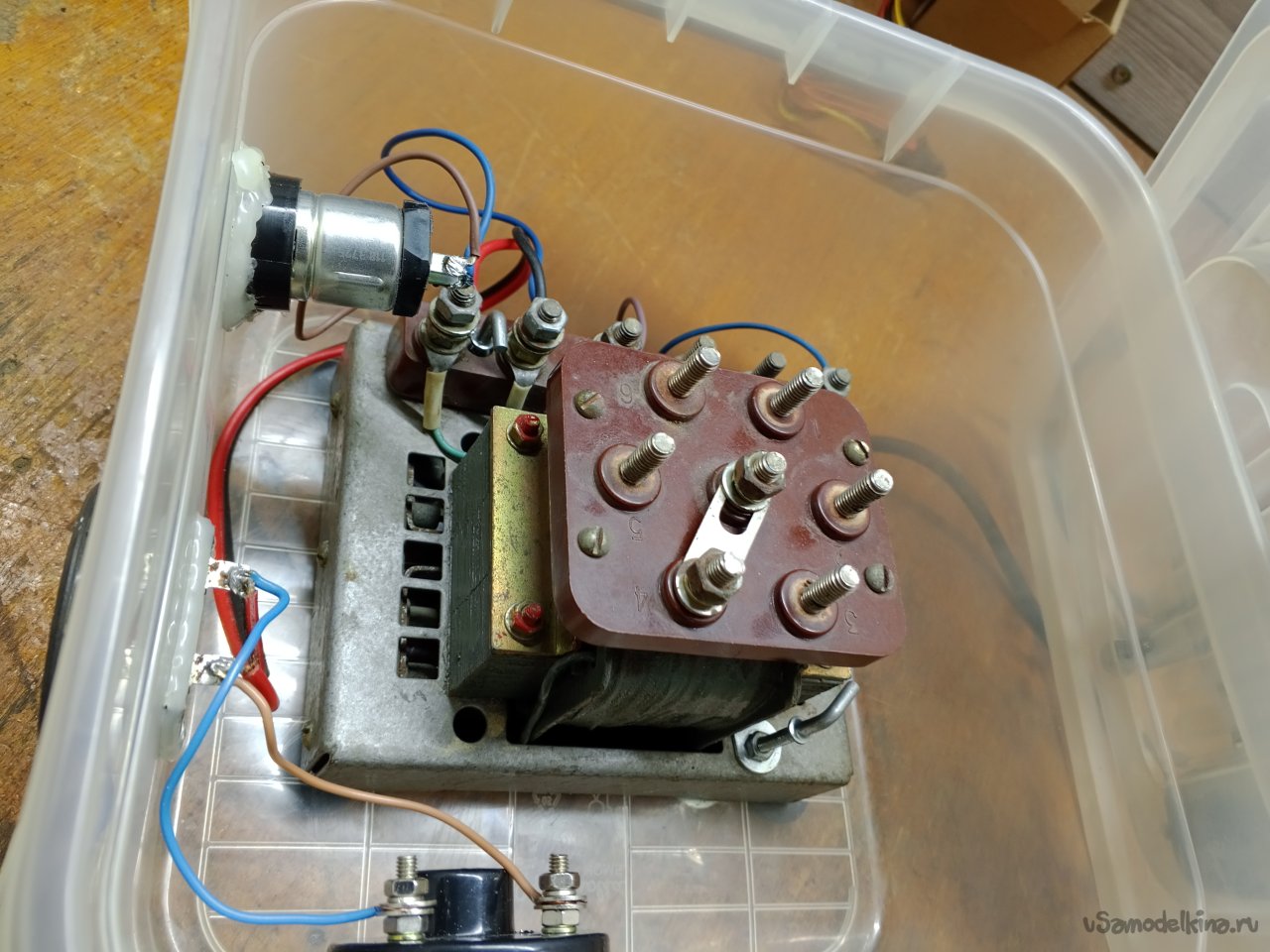

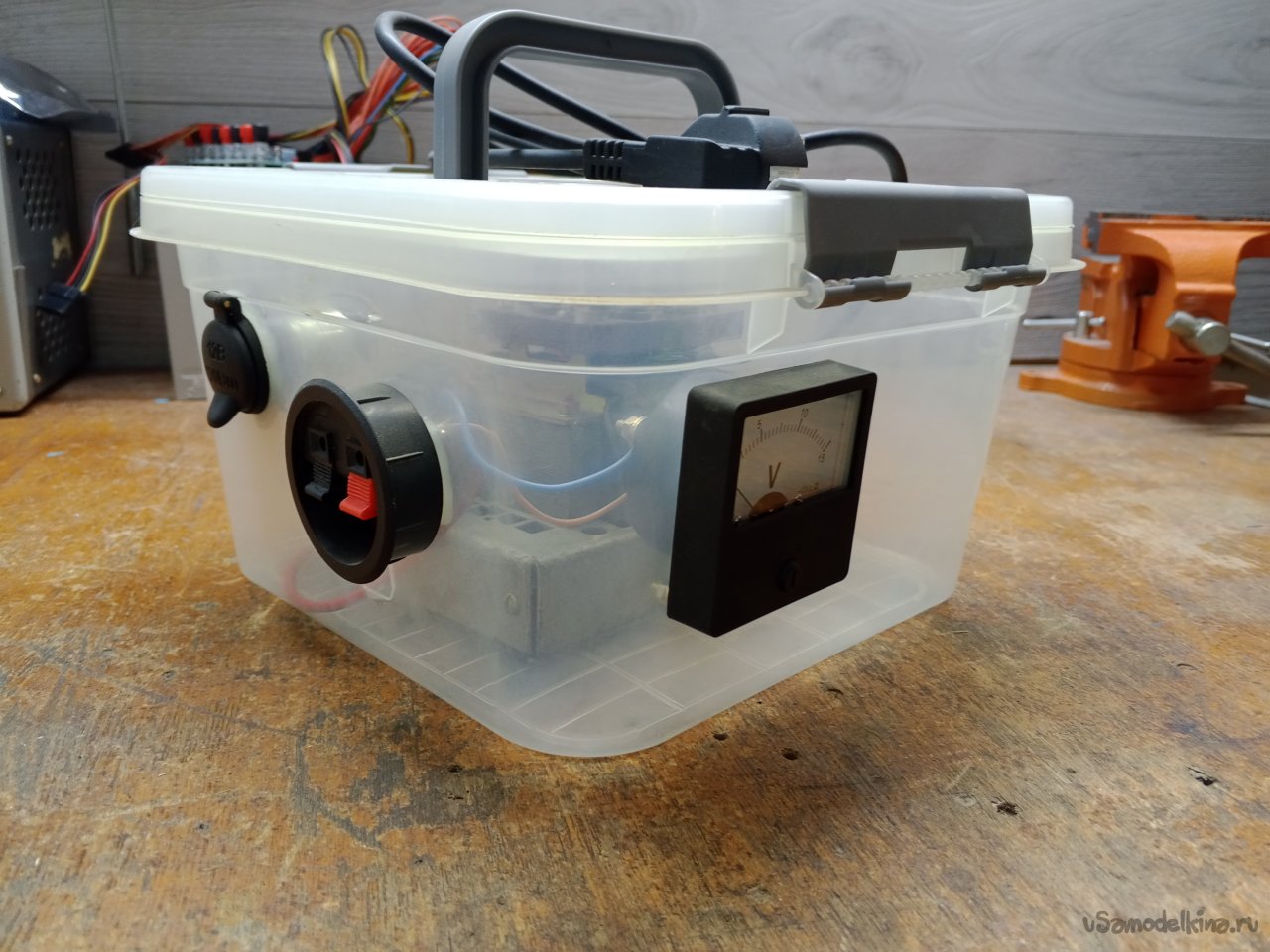

В свое время, имея под рукой трансформатор, от какого-то оборудования, с выходами на разные напряжения и штатным диодным мостом, «заколхозил на скорую руку» БП, с максимальным выходным напряжением 15 вольт. Да, пригождался БП не раз, но принцип регулировки вольтажа (который к тому же еще и «плавает»), путем перекручивания перемычки на разные концы вторичных обмоток - «напрягал». Мыслями, все хотел его переделать, но, как всегда, времени не хватало. В настоящее время, меня вполне бы устроил БП с USB розетками, стабильными 12 вольтами, для паяльника и т.д., диммером на 220 вольт + визуализацией выходного напряжения.

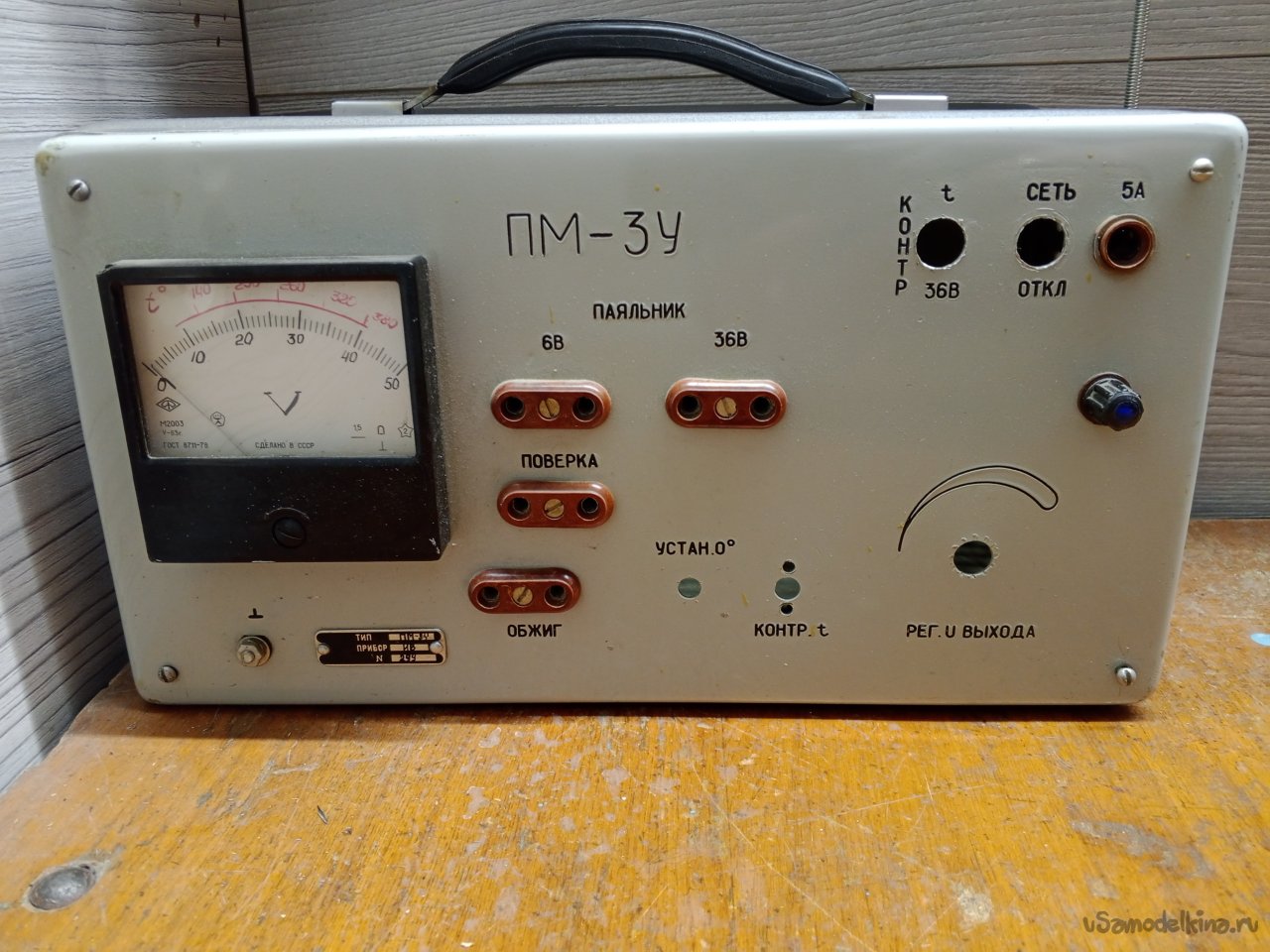

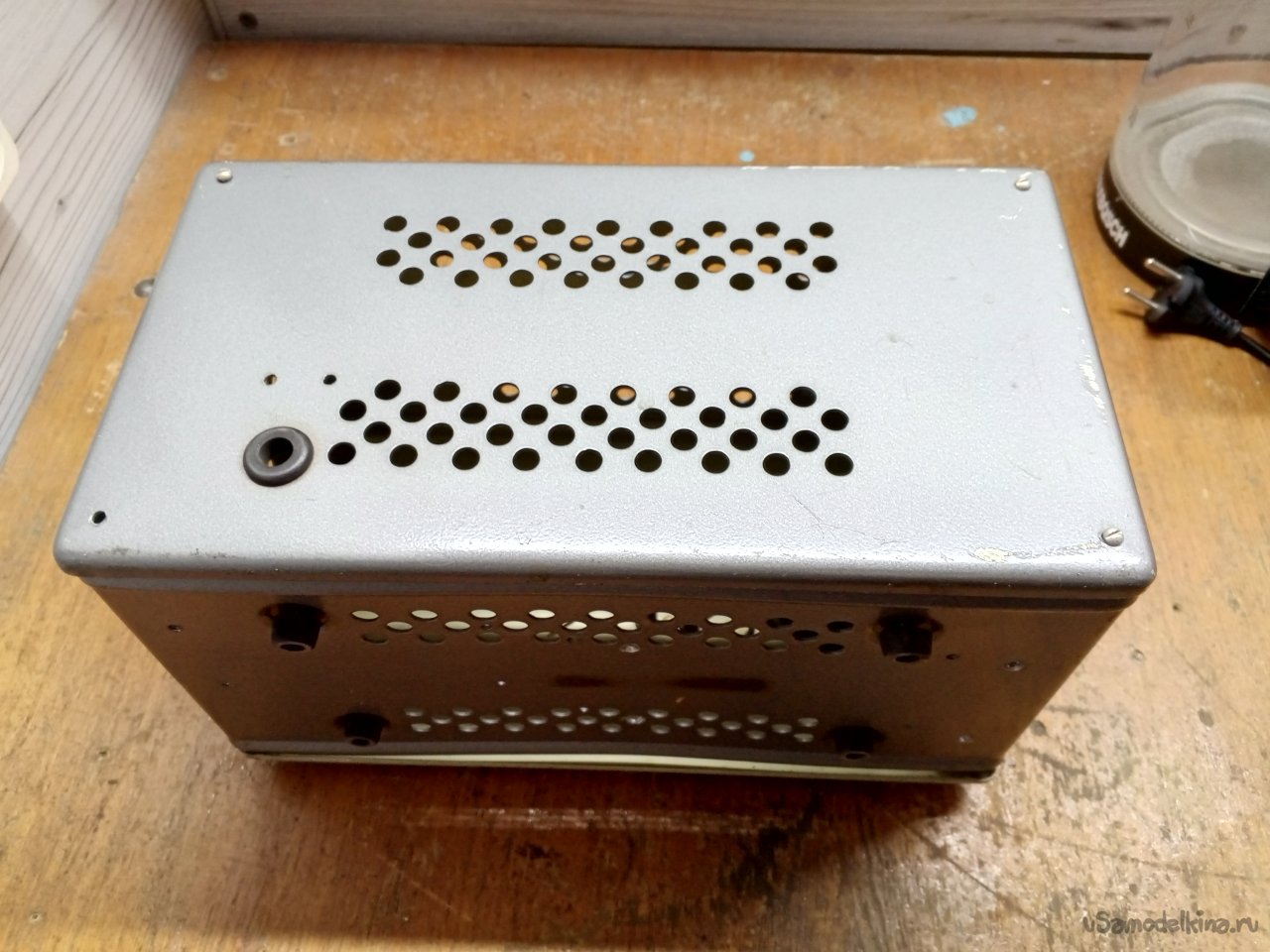

«Подогнали» мне по случаю, «шикарный» дюралюминиевый корпус от какого-то прибора. Решил я идентифицировать, что же за аппарат такой был. Поисковик Яндекса «по фото», «вывалил» кучу фотографий, но похожего на мой, так и не нашлось. Столько аппаратуры выпускалось серийно, я даже не ожидал, «аж гордость за страну берет». Поисковик от Гугл описал ИИ этот прибор, по надписям на корпусе, что предназначался он, для проверки, поверки и обслуживания паяльников. Лично мое предположение, что это мобильная паяльная станция, времен СССР. Когда-то и я, в школьном кооперативе подрабатывал летом, производство было как раз направлено, на изготовление паяльников, с рабочим напряжением 36 вольт, для завода.

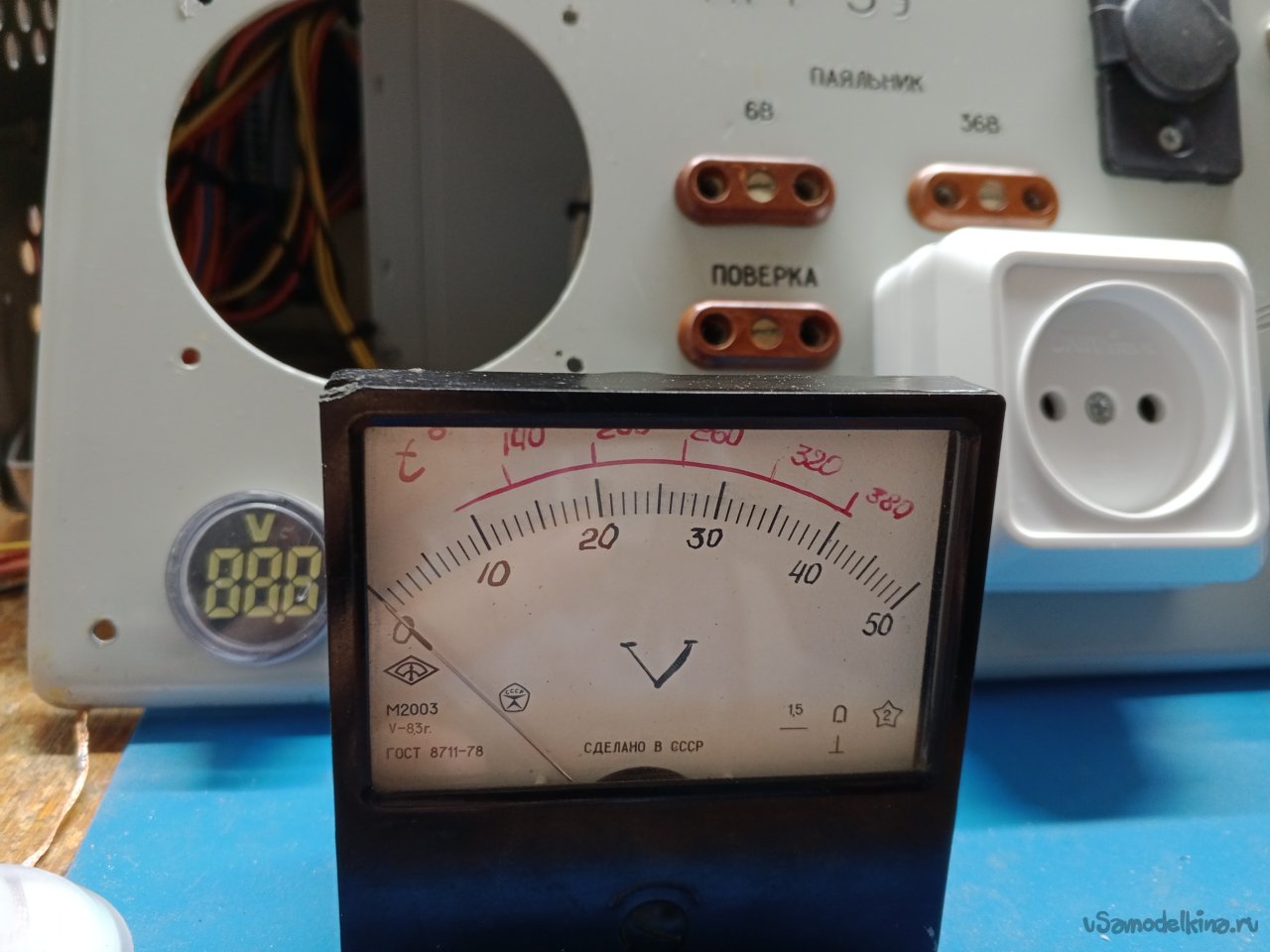

Обратил внимание на вольтметр, шкала температуры и напряжения, нанесена «от руки», хотя остальная часть типографская. Наверное, сам прибор тоже проходил какую-то поверку или настройку.

Также в моем распоряжении имелся рабочий блок питания от компьютера.

Вот из этой «базы», решил скомпоновать блок питания, на разное напряжение, для различных работ. Начало работ можно увидеть на фотографиях из материала в статье «Косметический ремонт и расширение УКВ диапазона радиолы «ВЕГА 323 Стерео»».

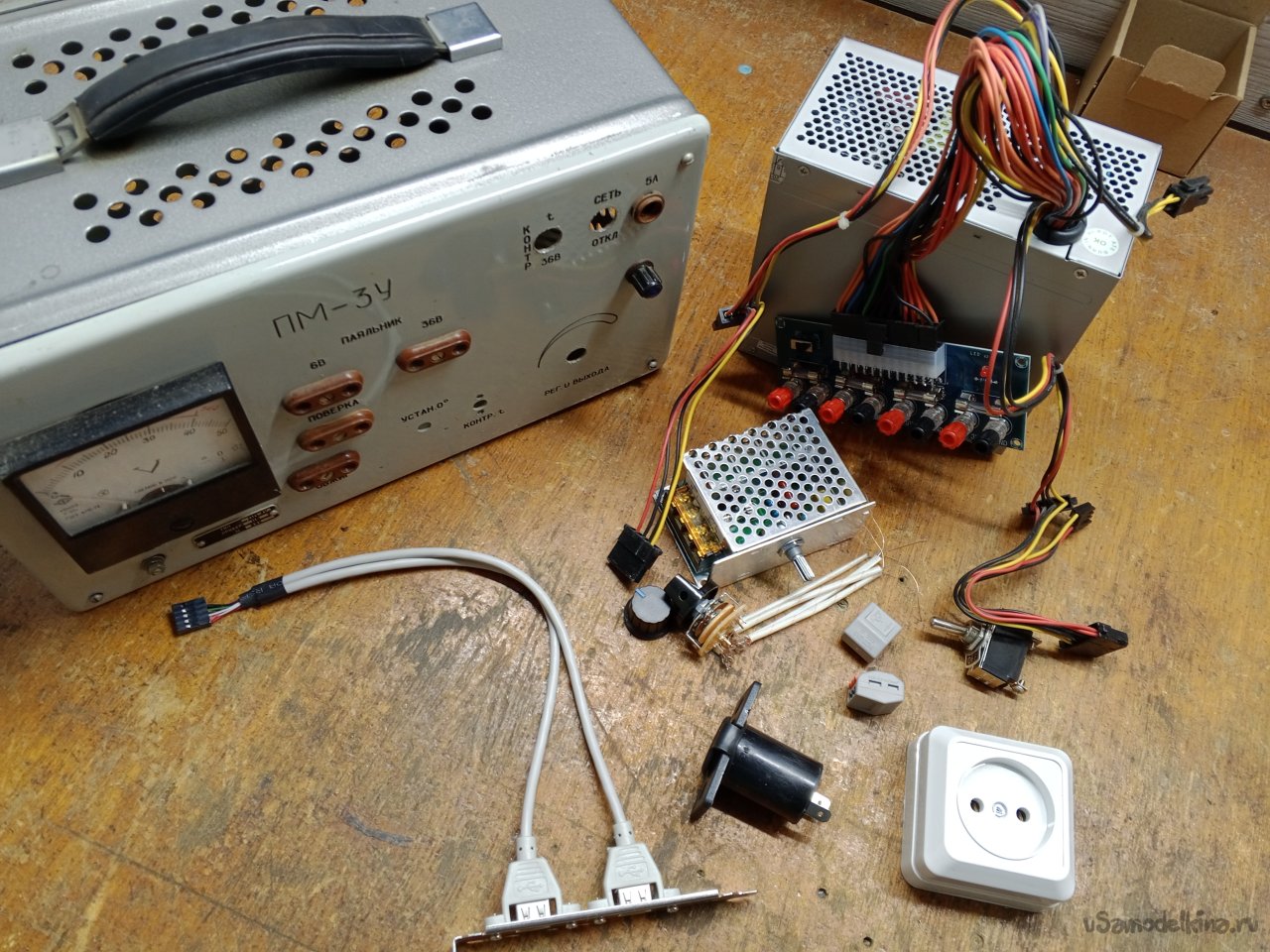

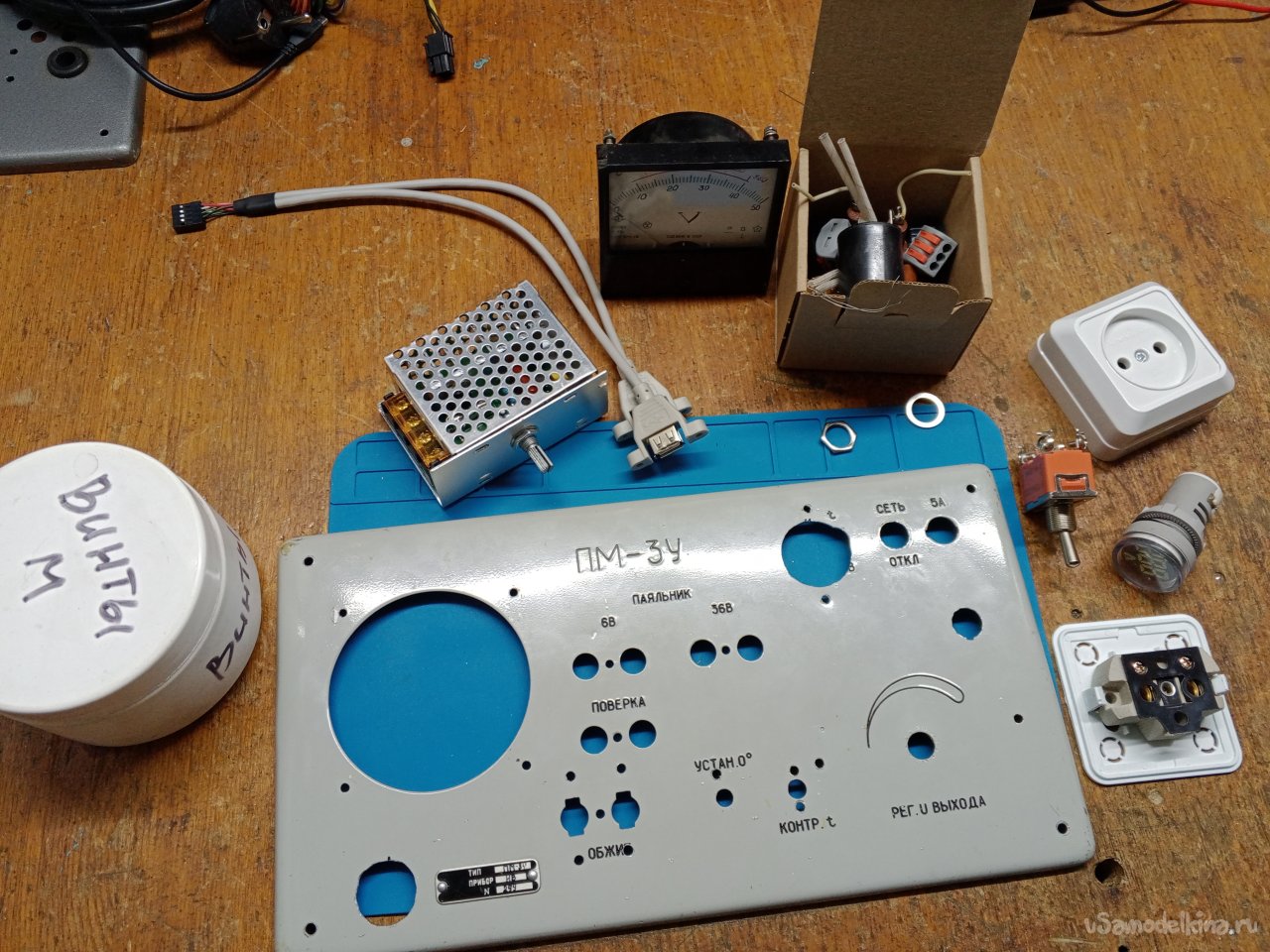

Решил по максимуму использовать, все имеющиеся технологические отверстия, на передней крышке изделия, да и внутри корпуса, свободного места для «начинки», предостаточно. Заготовил комплектующие.

И так, займемся «пациентом».

Материалы и инструменты:

Материалы:

Блок питания компьютерный.
Вольтметр на 220в.
Гнезда USB разъёма.
Корпус.
Провода монтажные, по работам.
Розетка электрическая (керамика).
Регулятор симисторный, на 4000 ватт.
Электро - радиодетали по назначению.

Инструменты:

Бокорезы.
Кримпер (клещи для обжима проводов).
Лобзик.
Нож, скальпель технический.
Напильник.
Отвертка +-.
Паяльник с принадлежностями.
Плоскогубцы.

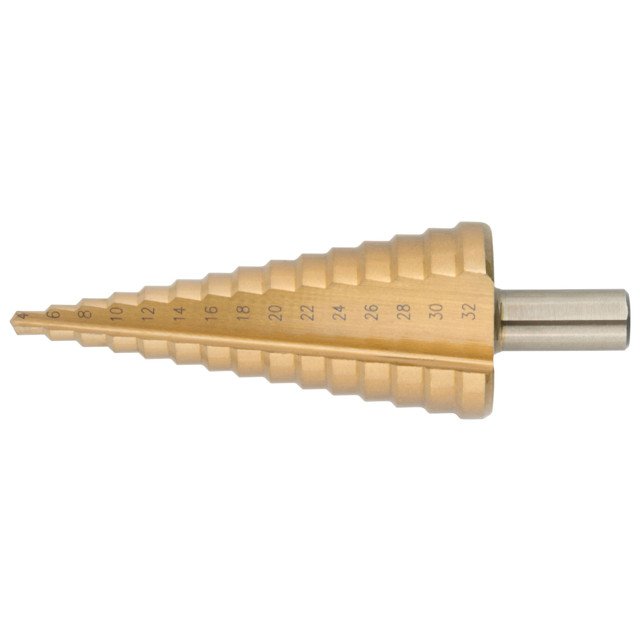

Сверла по назначению.
Штангенциркуль.
Шуруповерт.

ШАГ 1. Блок питания от компьютера.

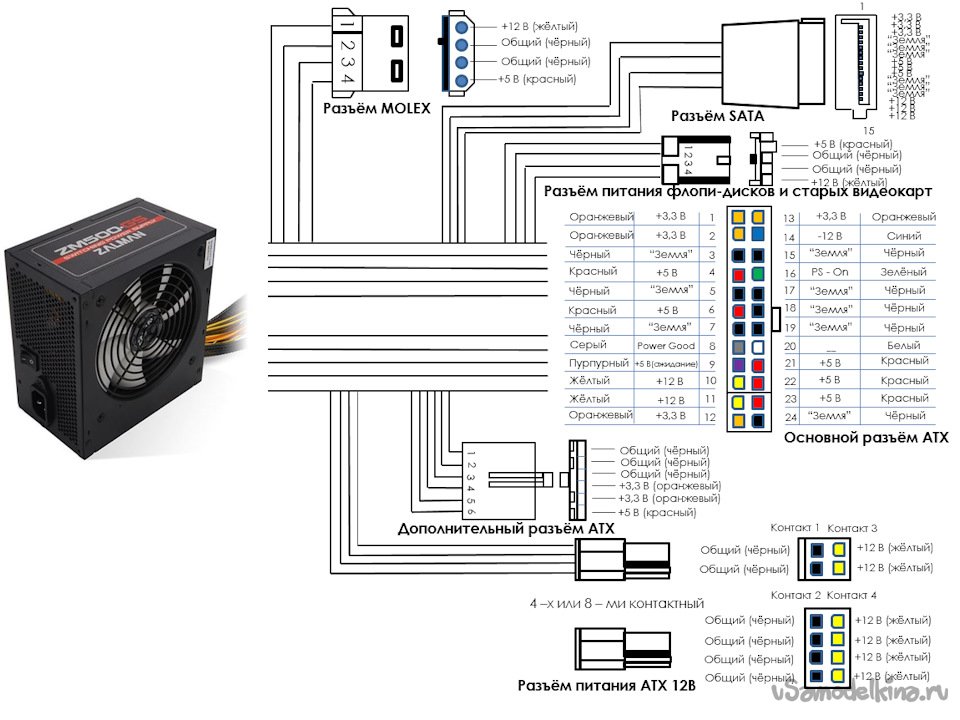

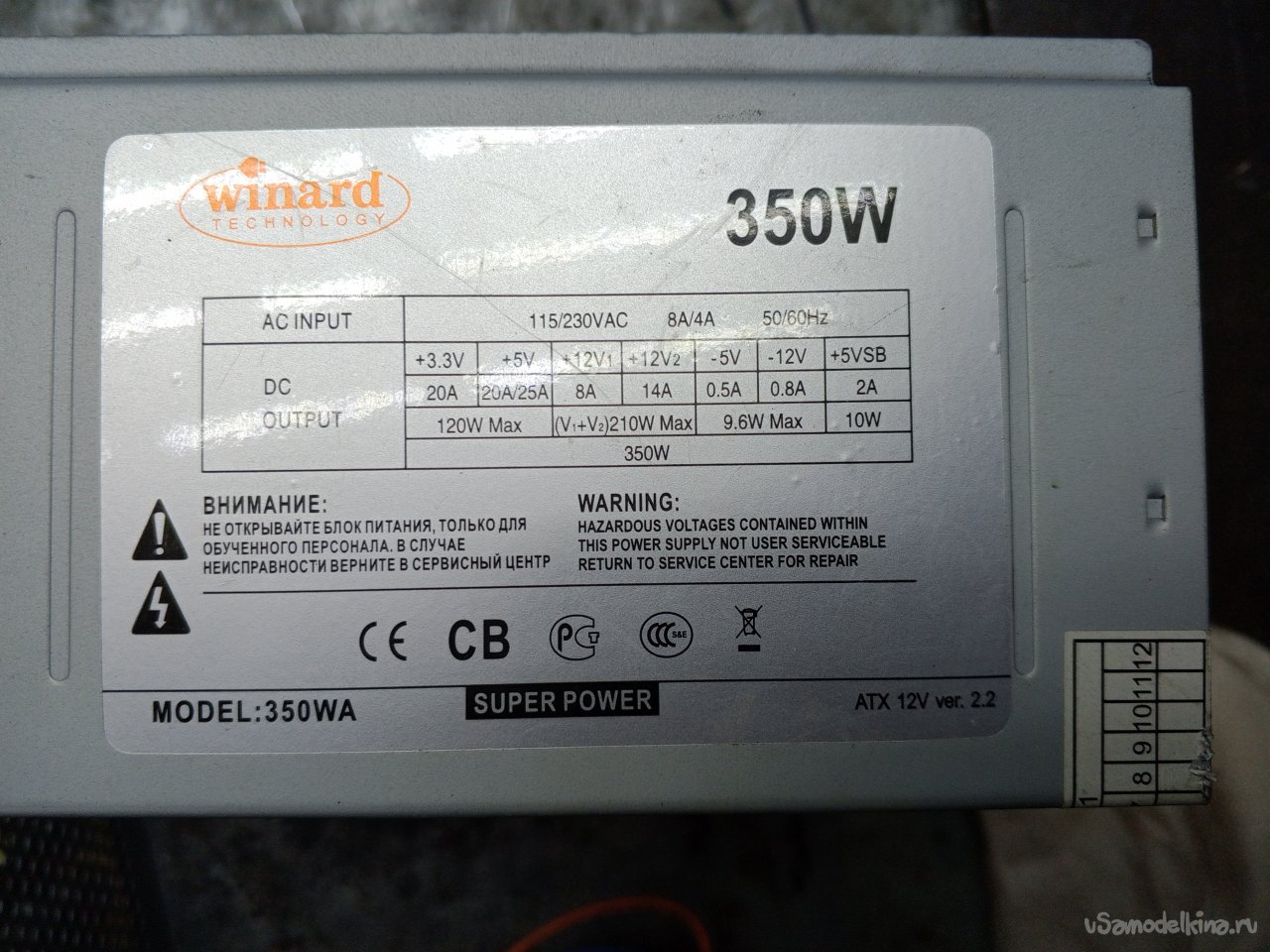

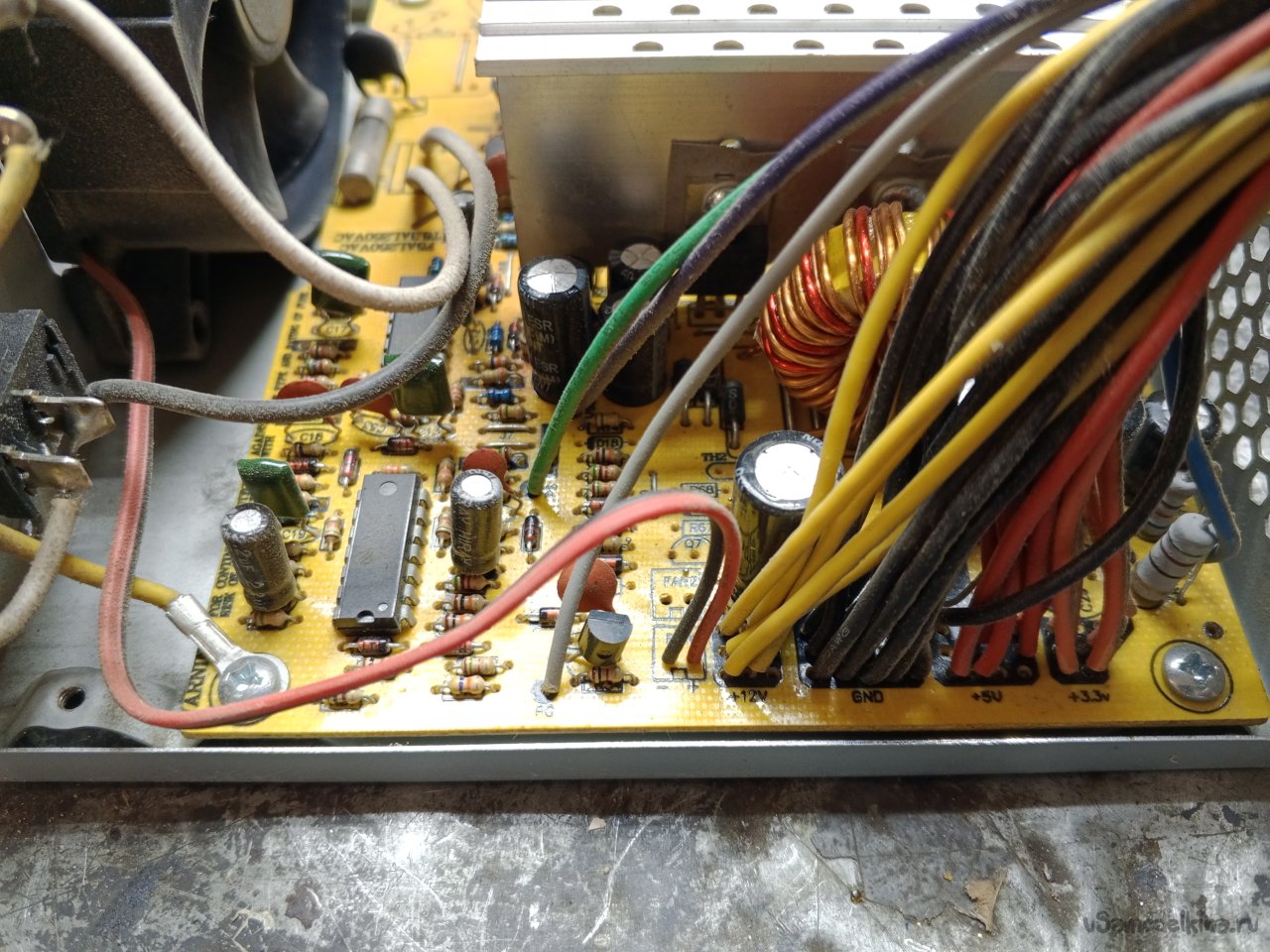

Провода в блоке питания компьютера имеют разные напряжения и функции. Чем хорош БП в моем случае, а тем, что у него много, отдельных проводов на разные напряжения, для распайки одно удобство.

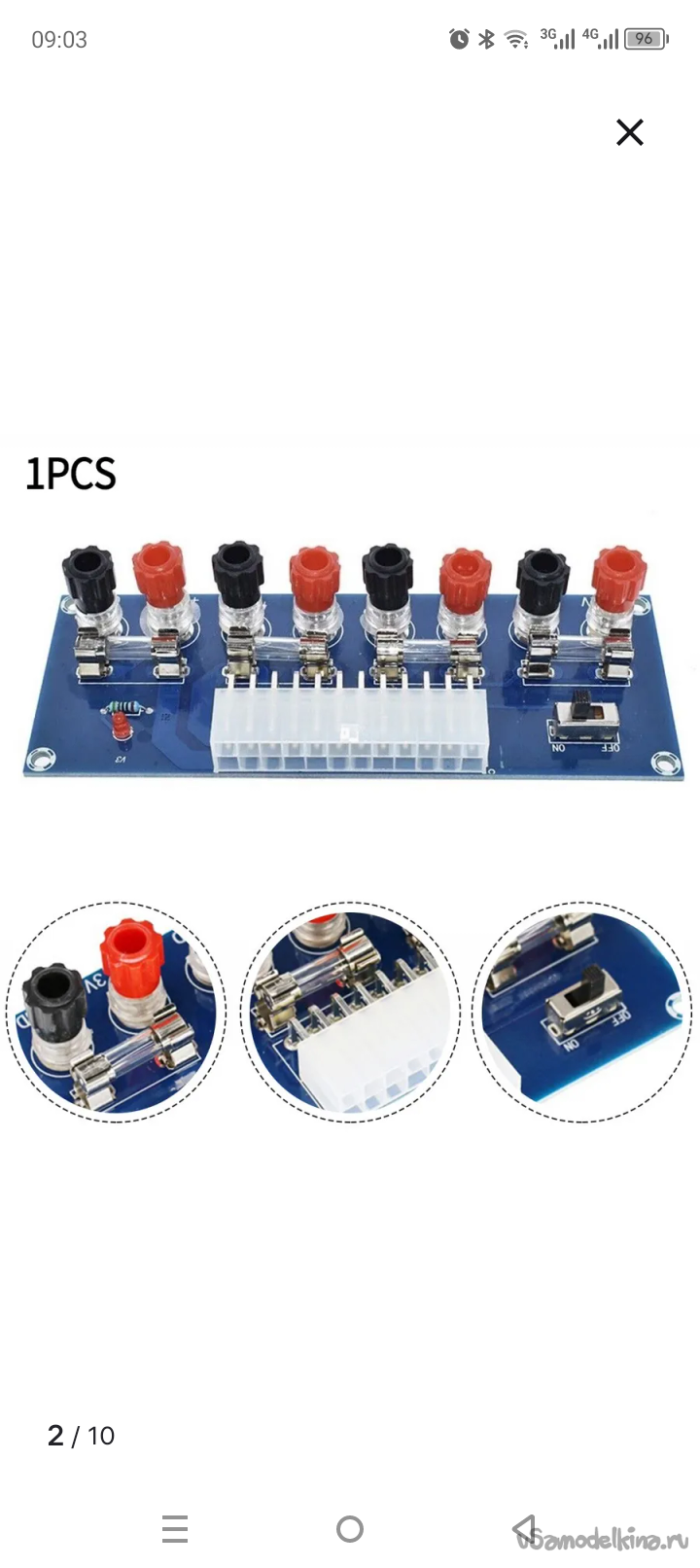

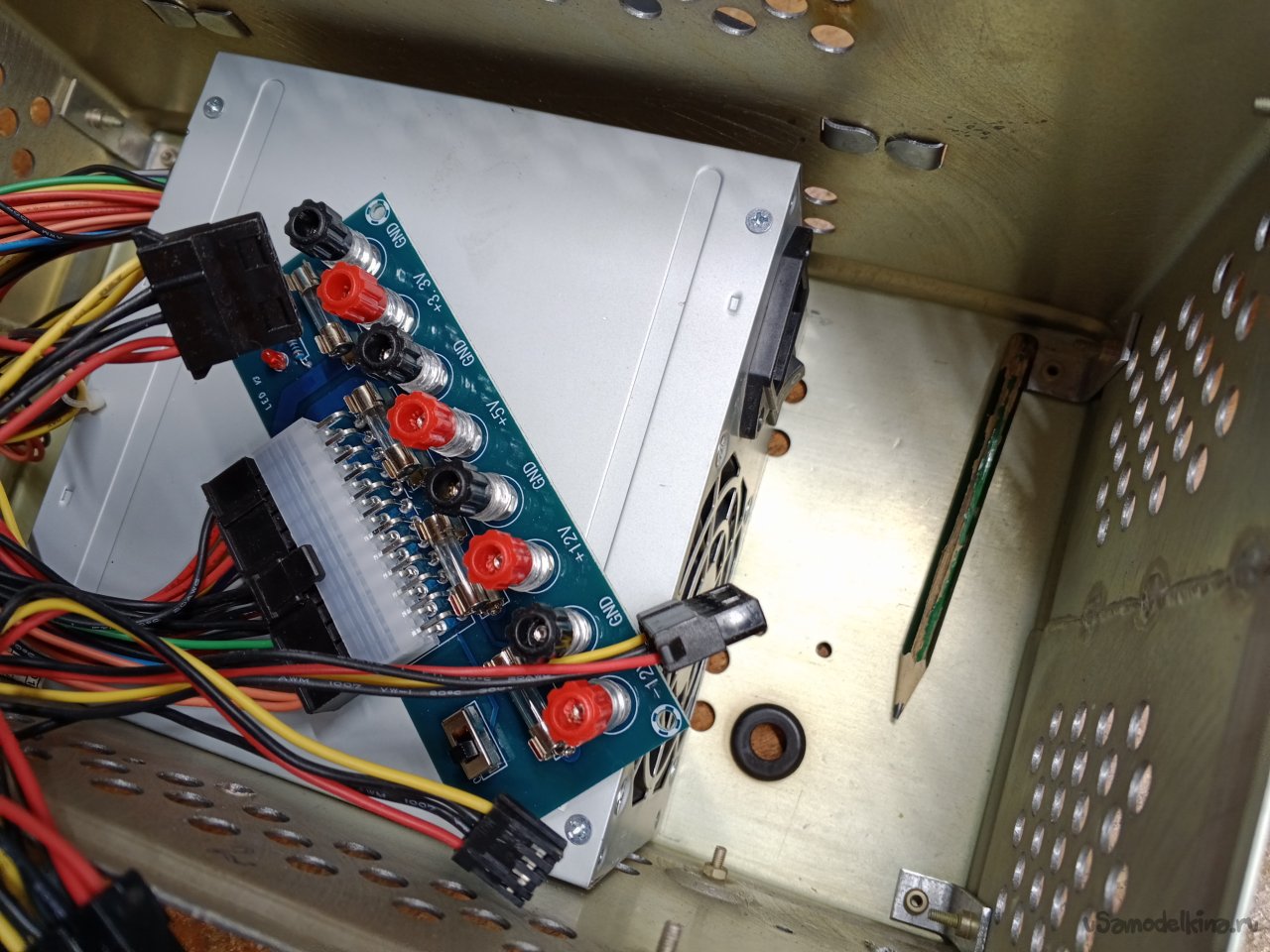

Чтобы отдельно использовать 20+4 пиновый разъем, приобрел на площадке «Дикой ягоды» приблуду. Хотя, кто потом во внутрь корпуса заглядывать будет и подключать провода на напряжения? Но так надо, если закуплено, значит должно быть установлено.

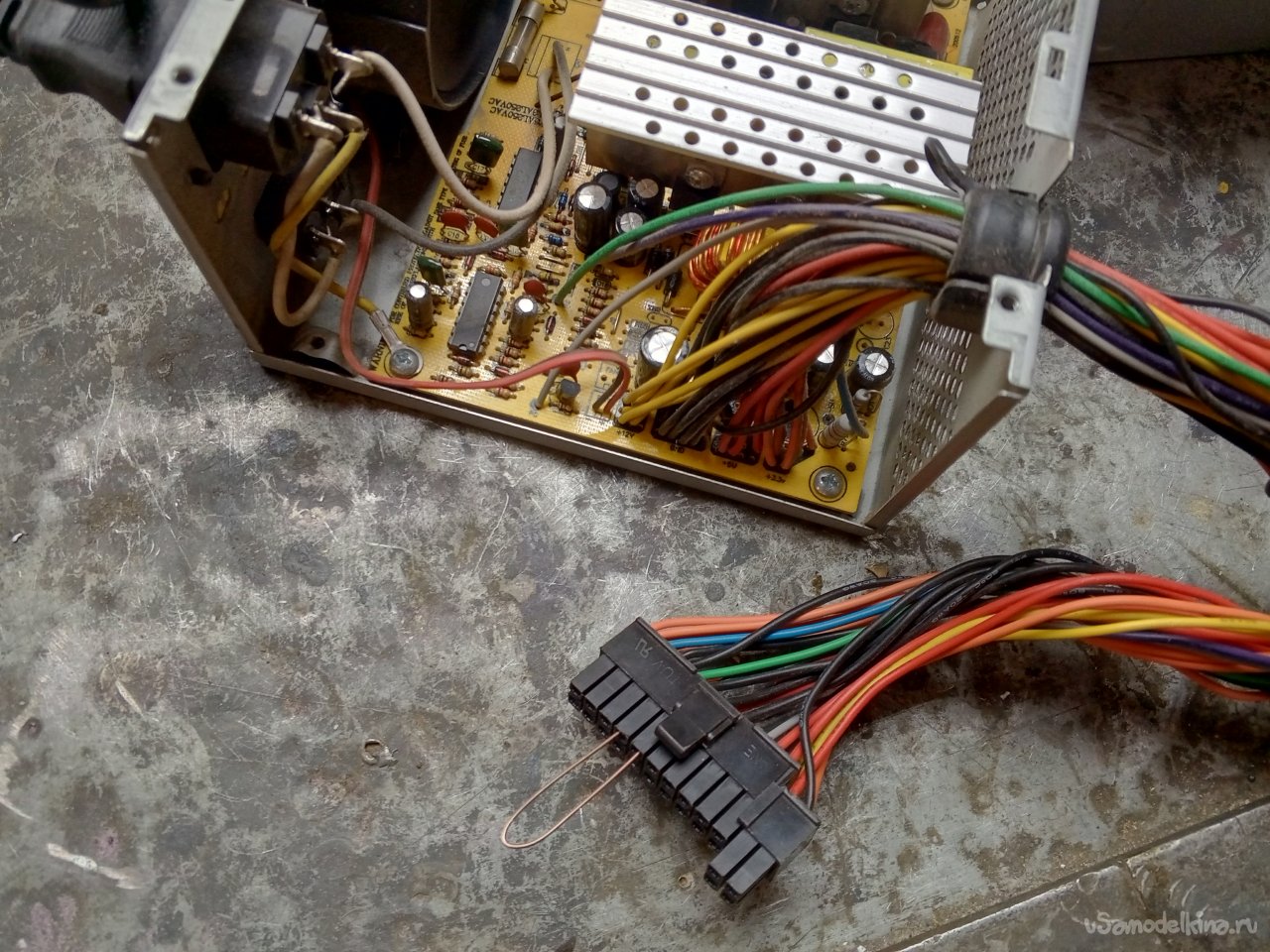

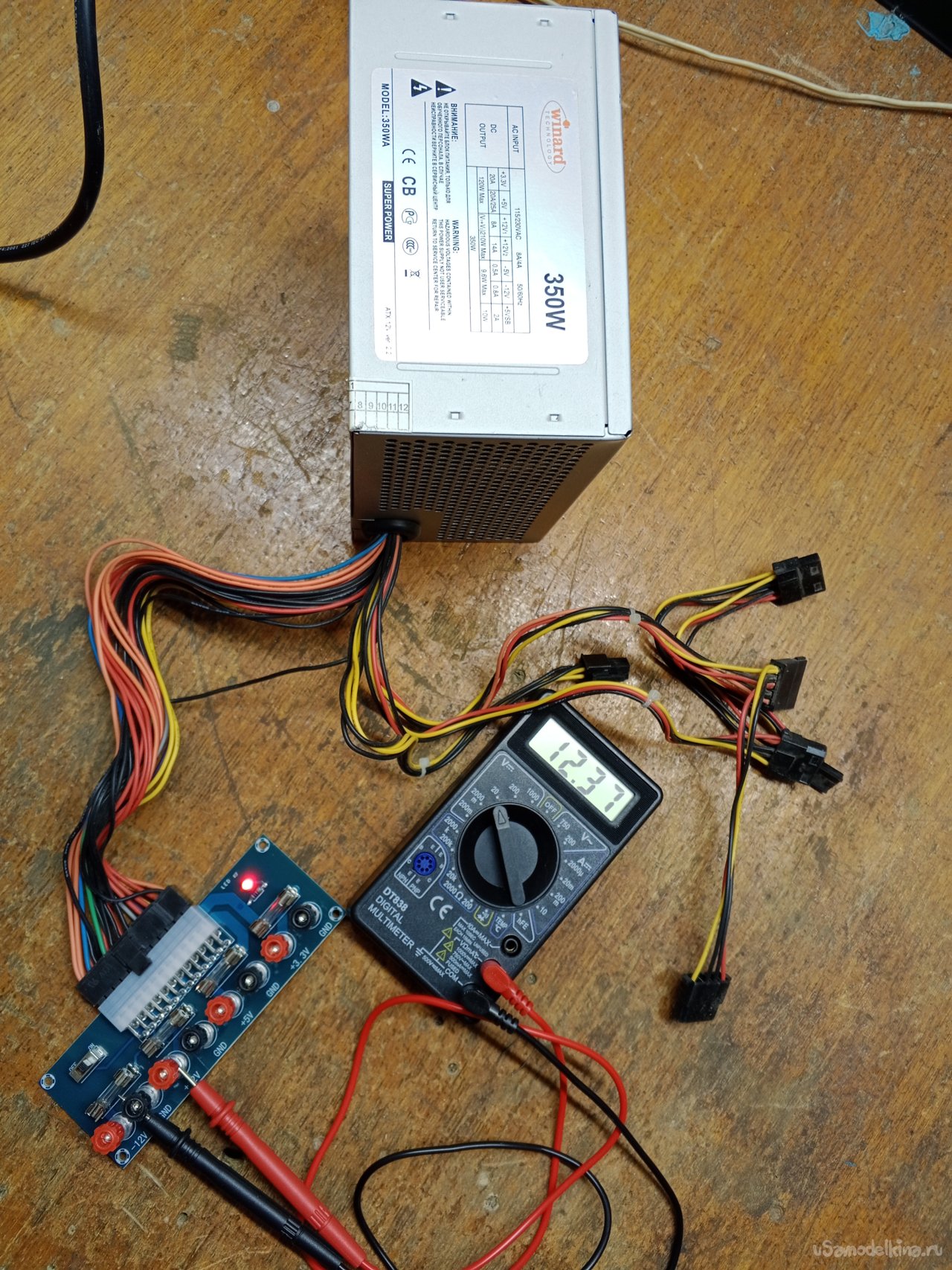

Для запуска компьютерного блока питания, нужно найти зеленый провод и замкнуть его на любой черный - «земля» (общий), этим вы сымитируете нажатие кнопки включения компьютера.

ШАГ 2. Подготовка и разметка передней панели.

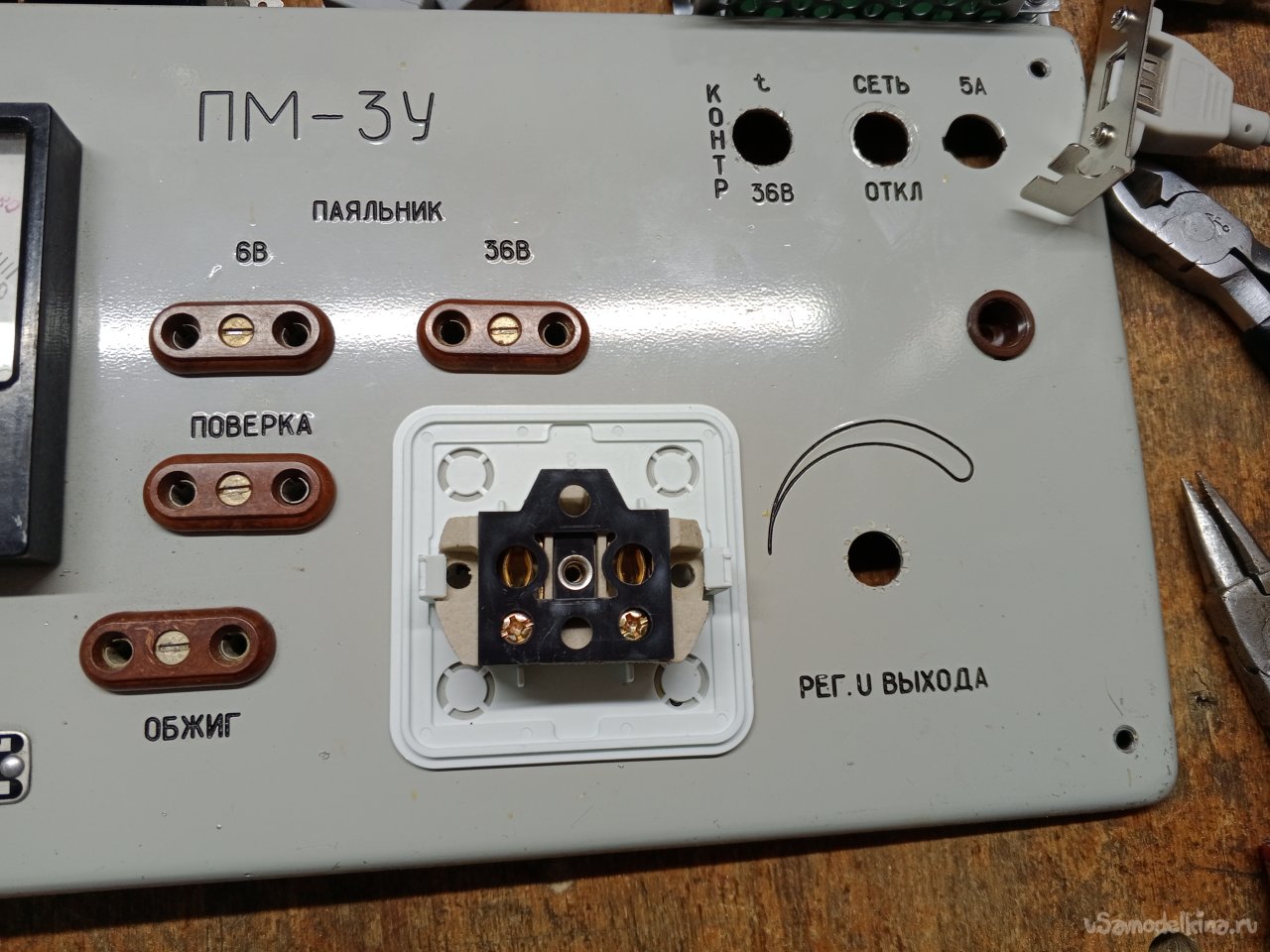

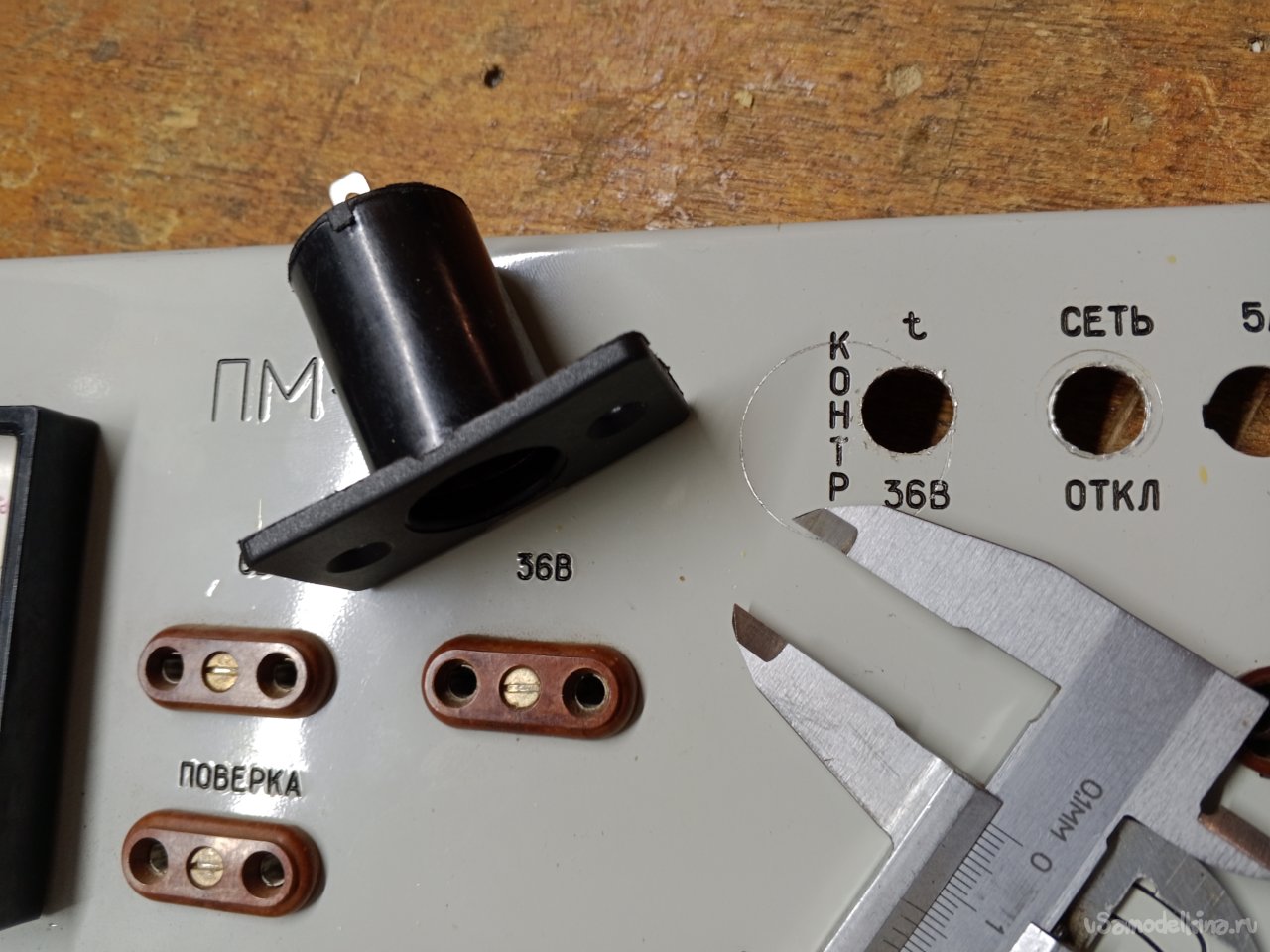

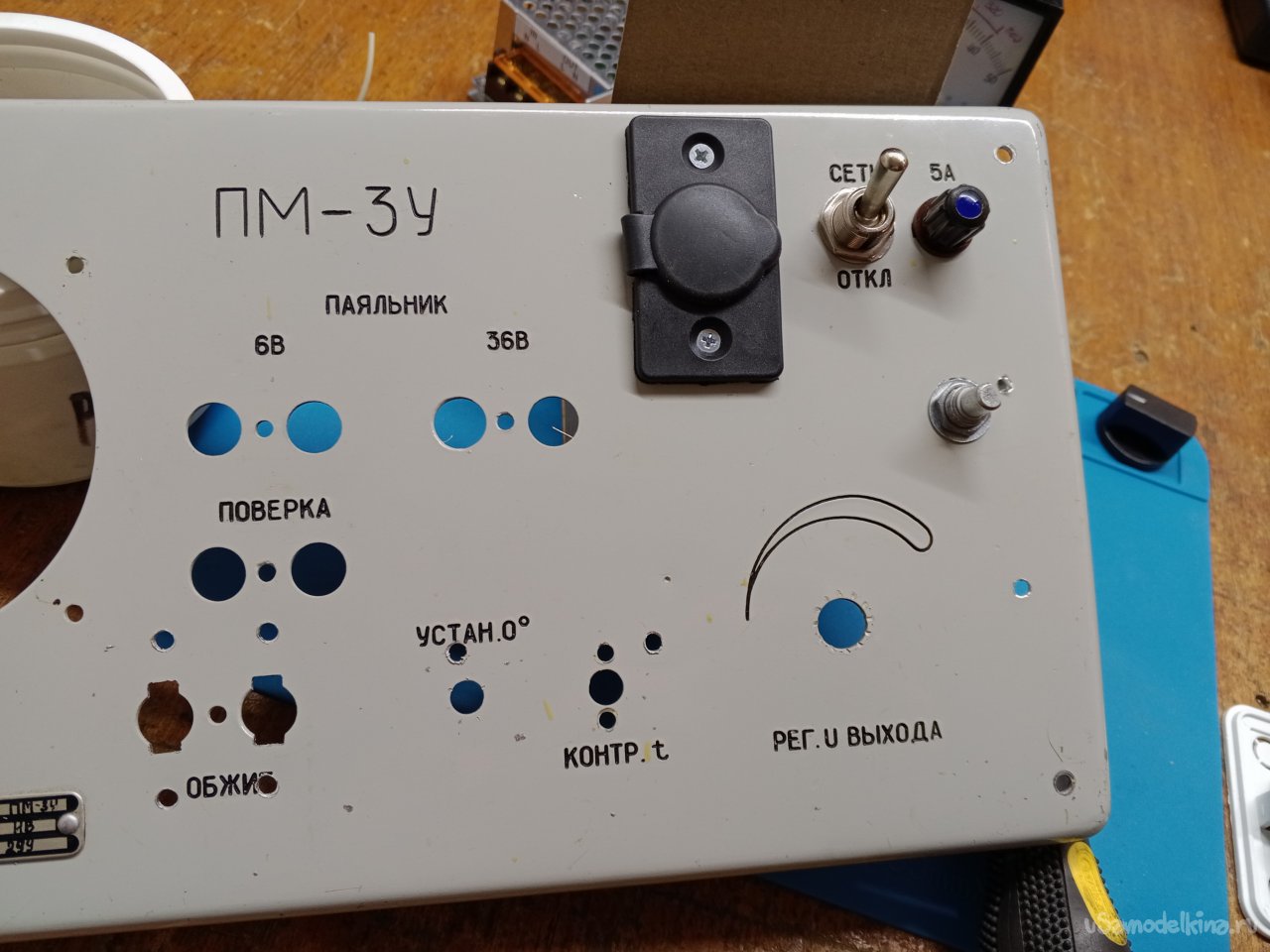

Примерно прикинул по месту, что, где будет находиться. Штангенциркулем разметил посадочное место под розетку «прикуривателя», на 12 вольт.

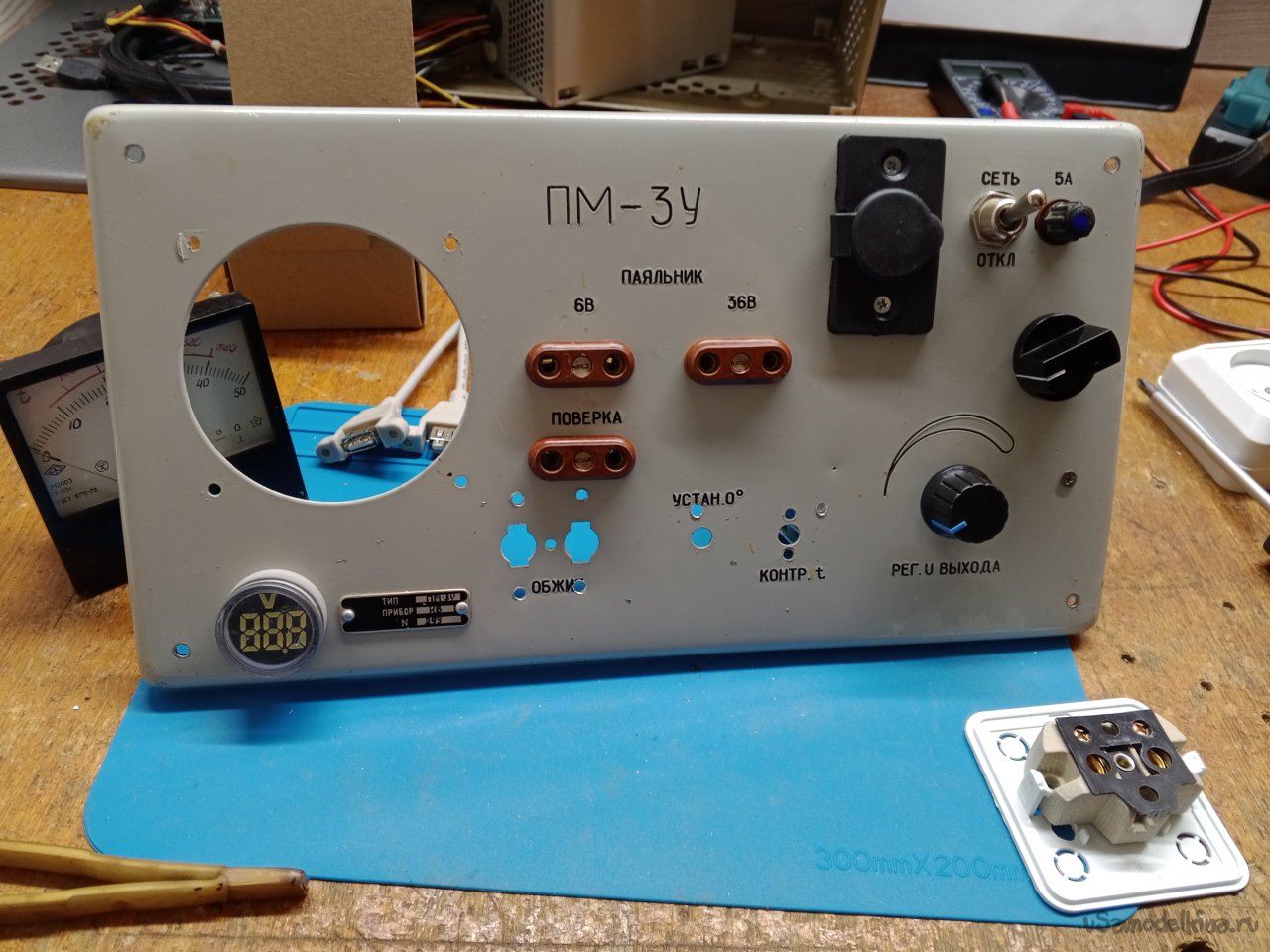

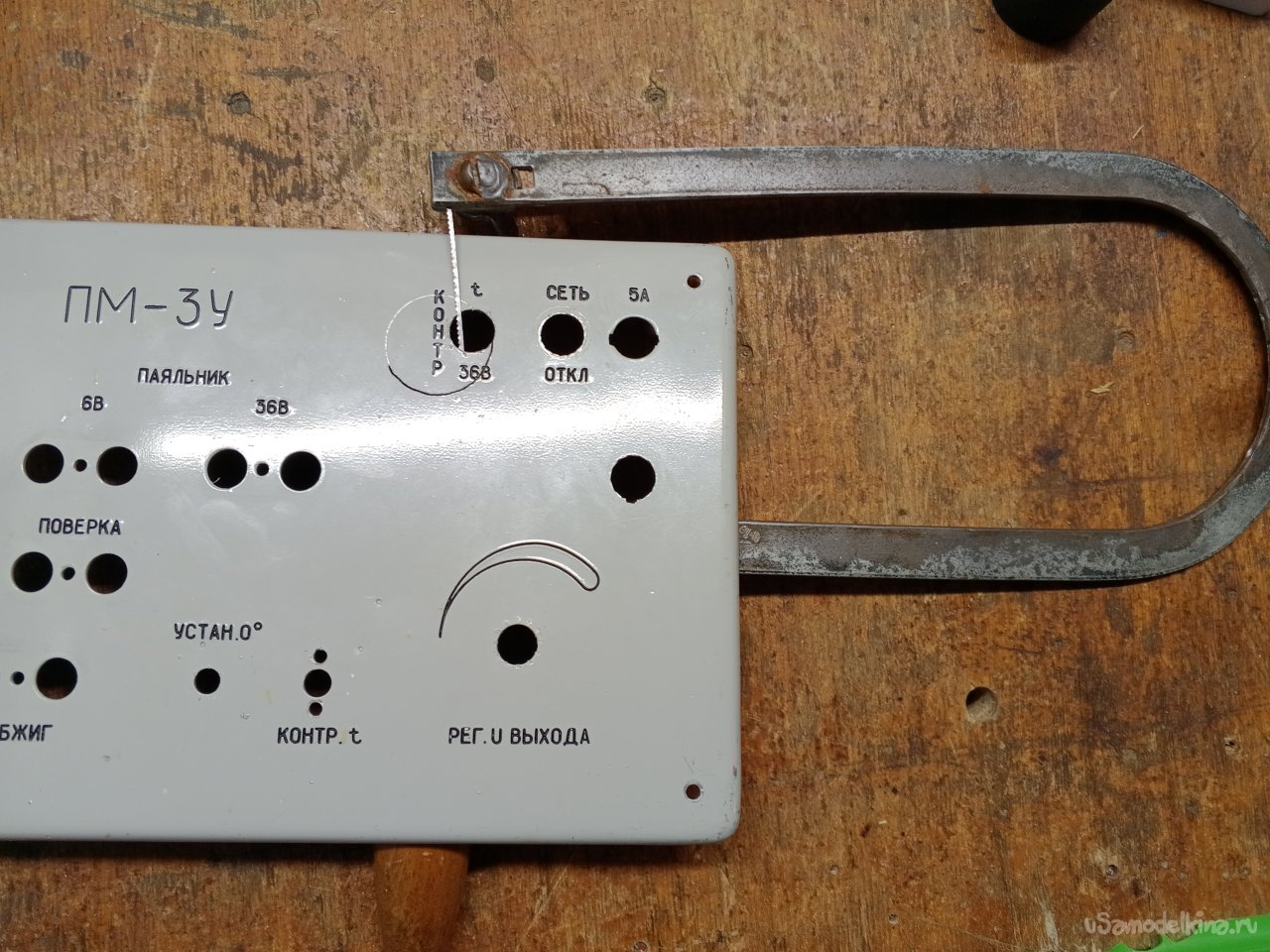

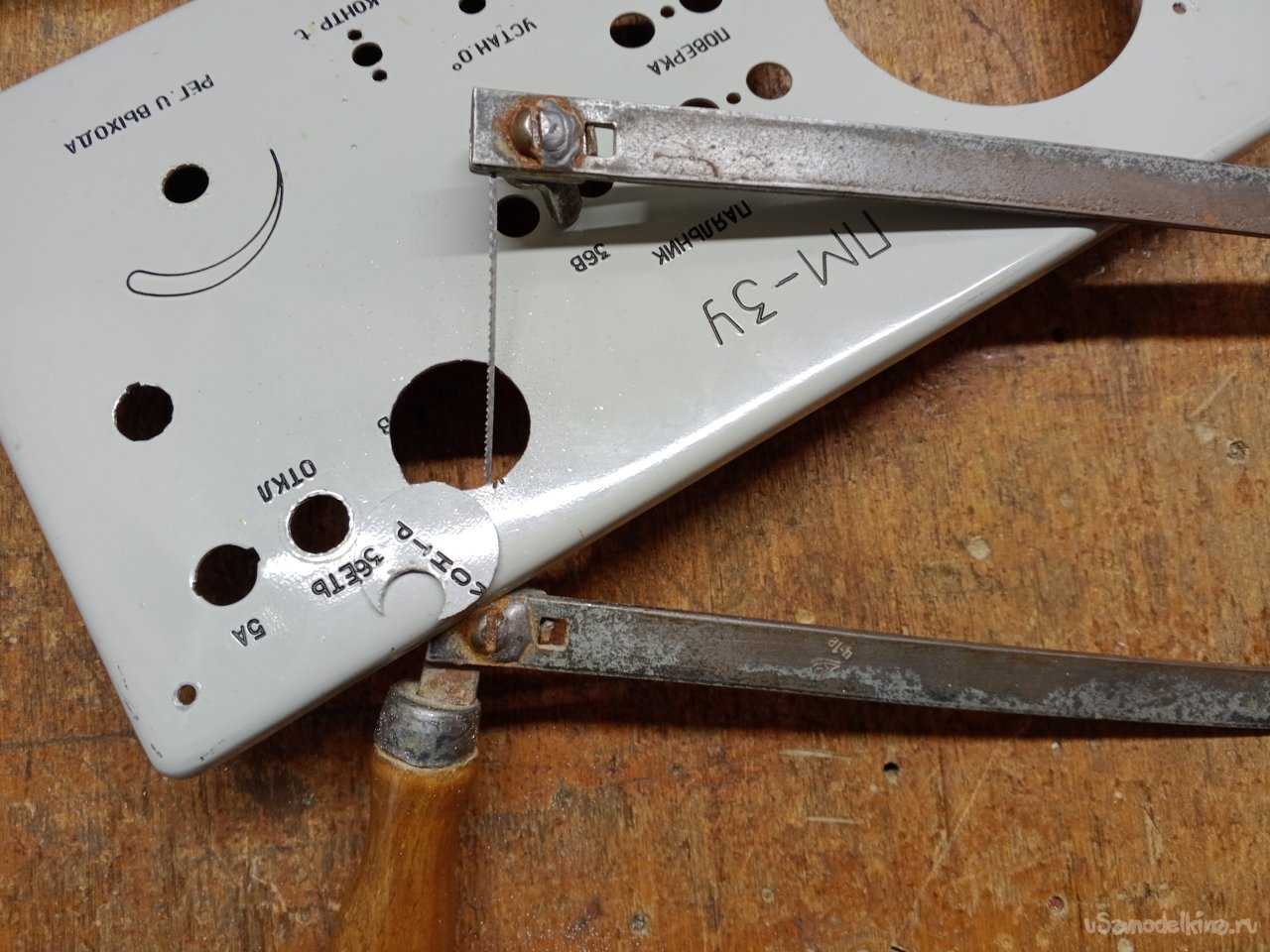

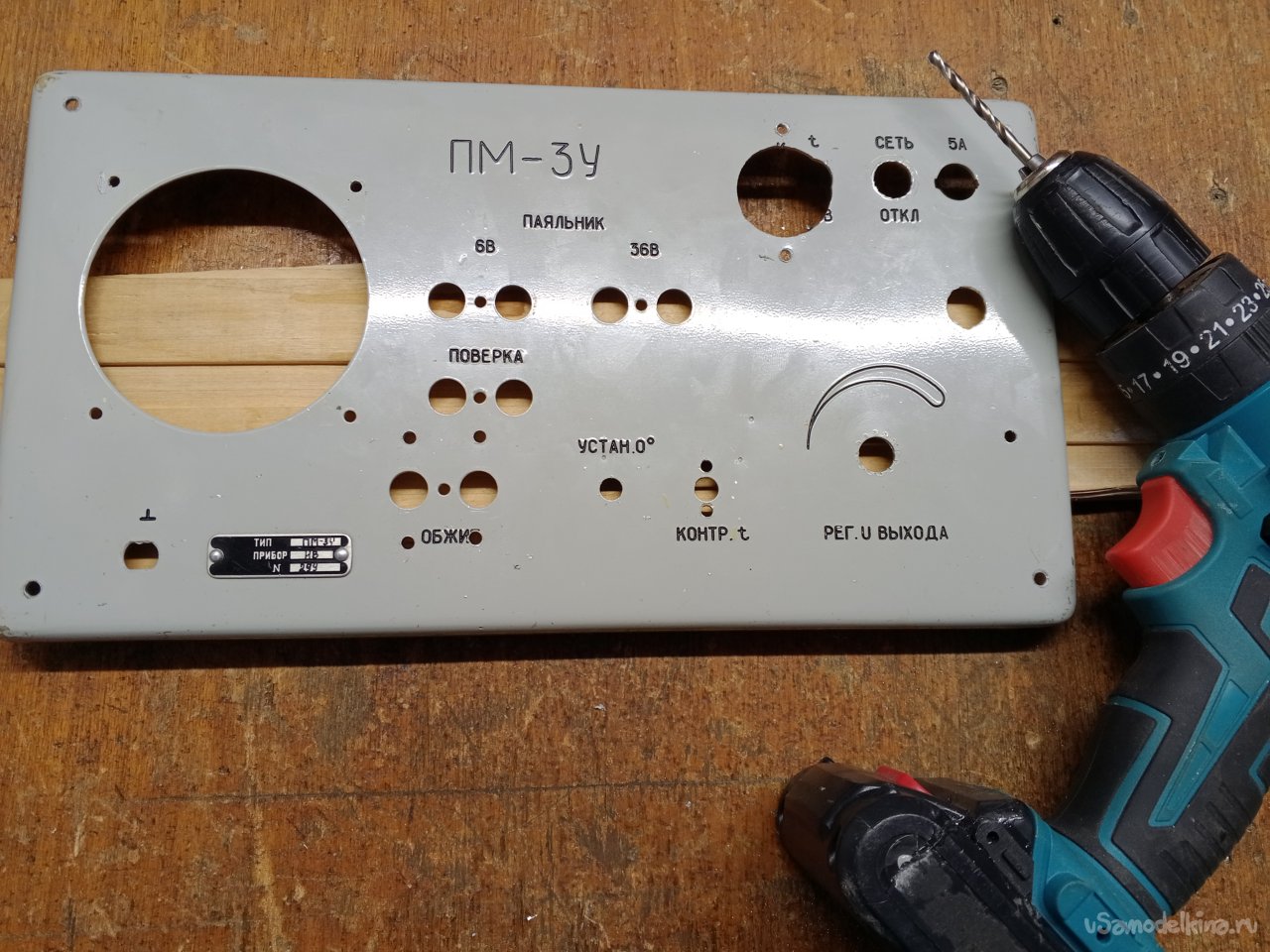

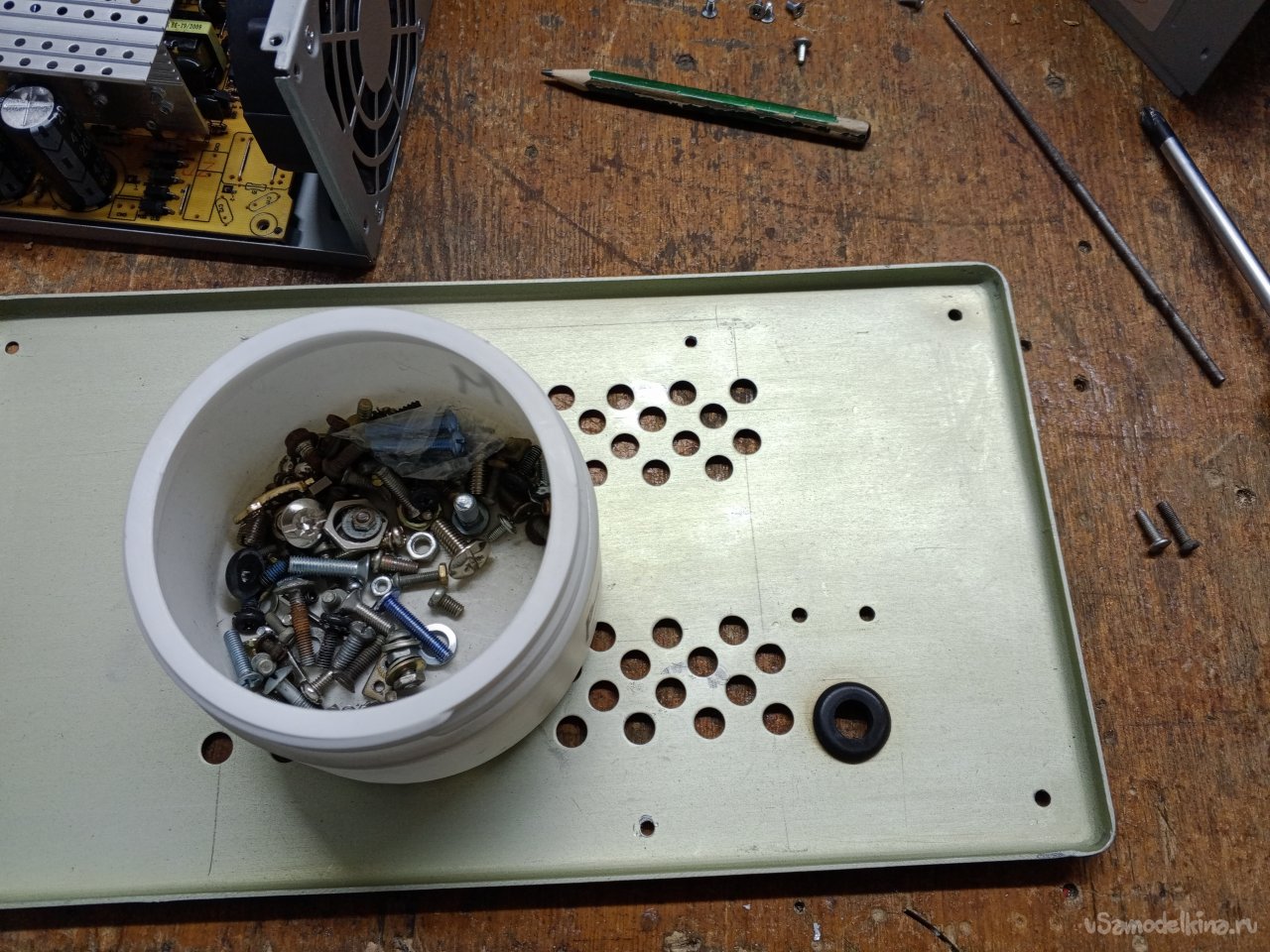

Снял все штатные детали с передней панели, для удобства дальнейшей работы. Так как корпус дюралюминиевый, обычным лобзиком выпилил посадочное отверстие.

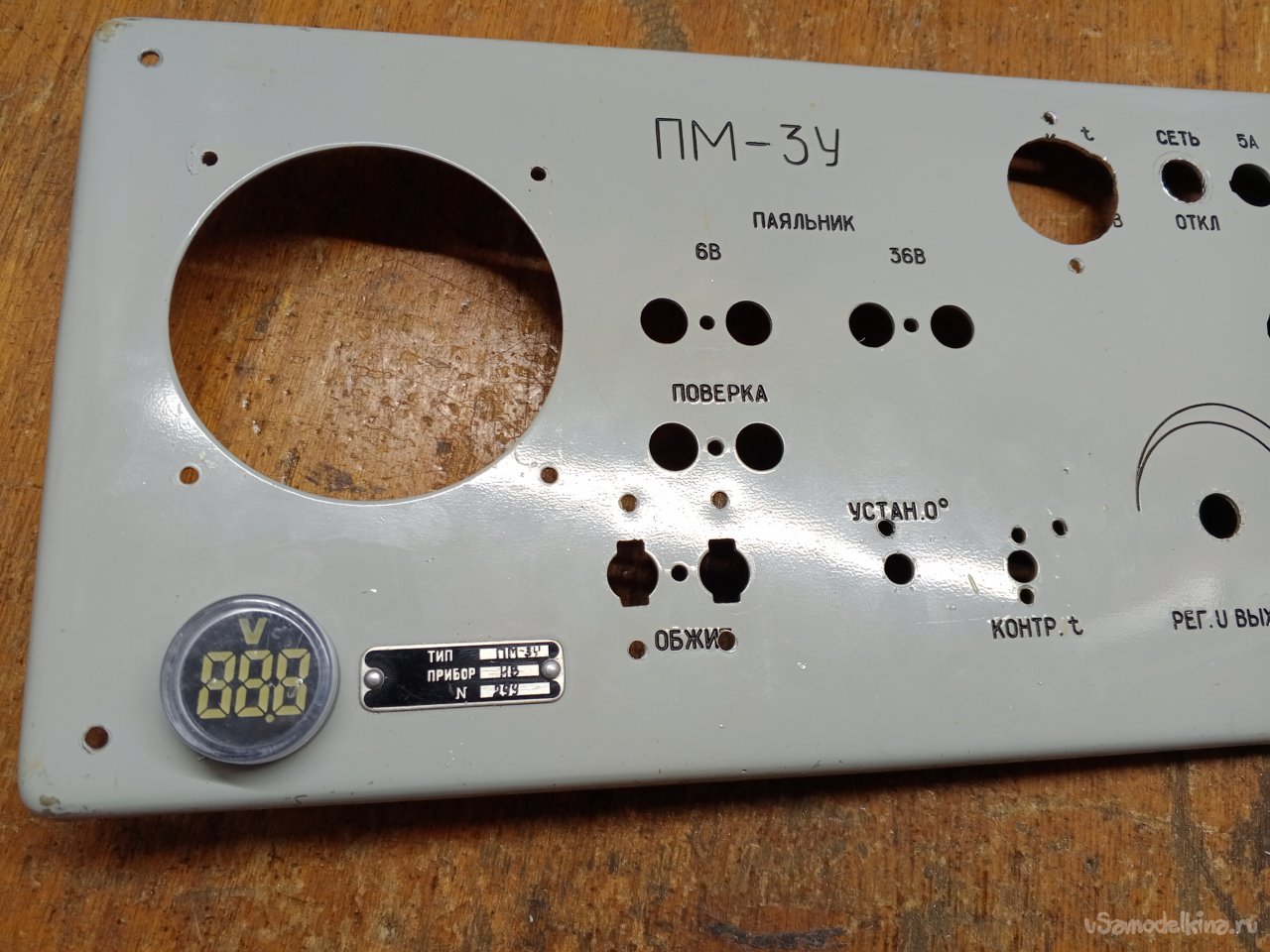

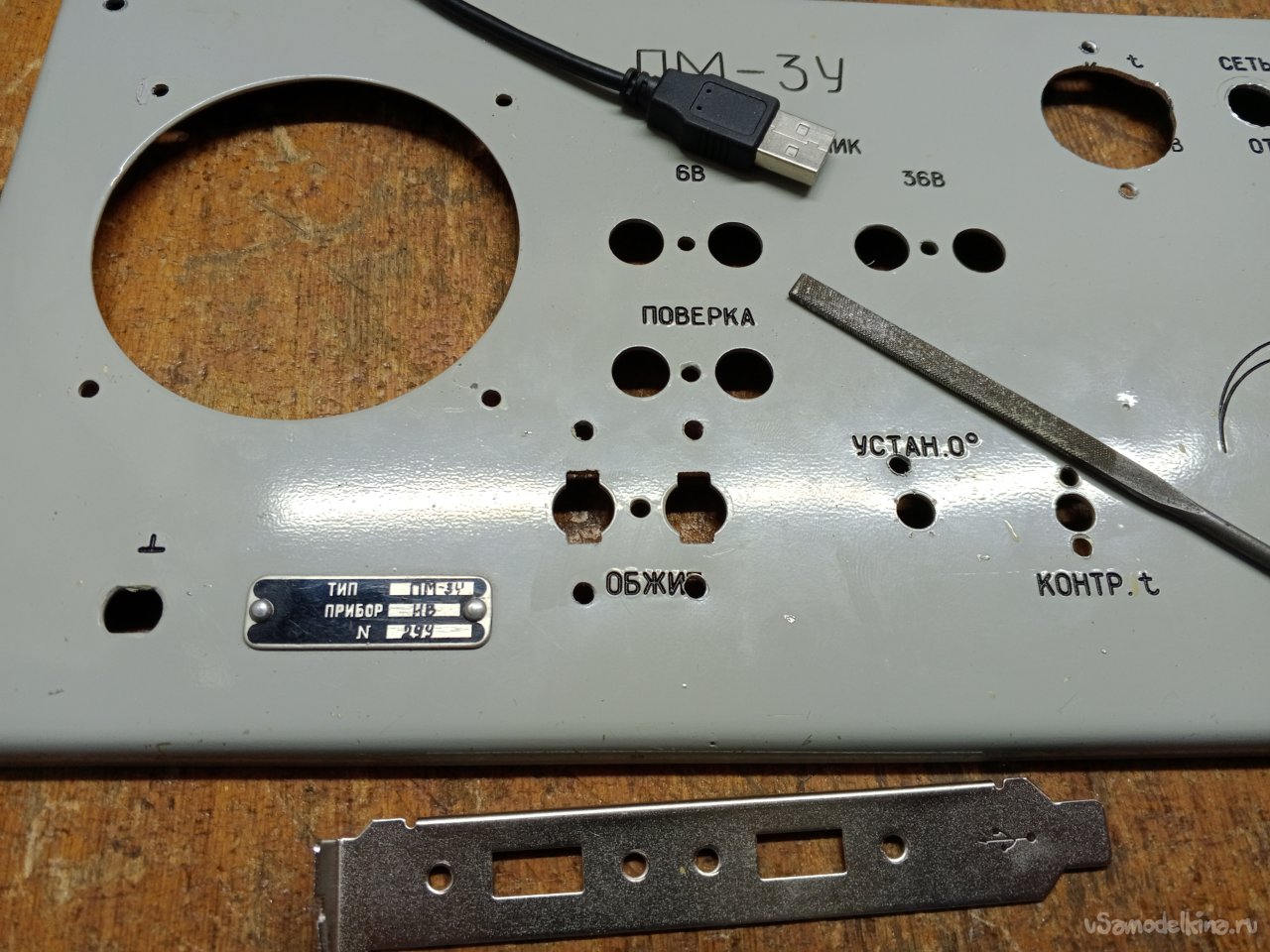

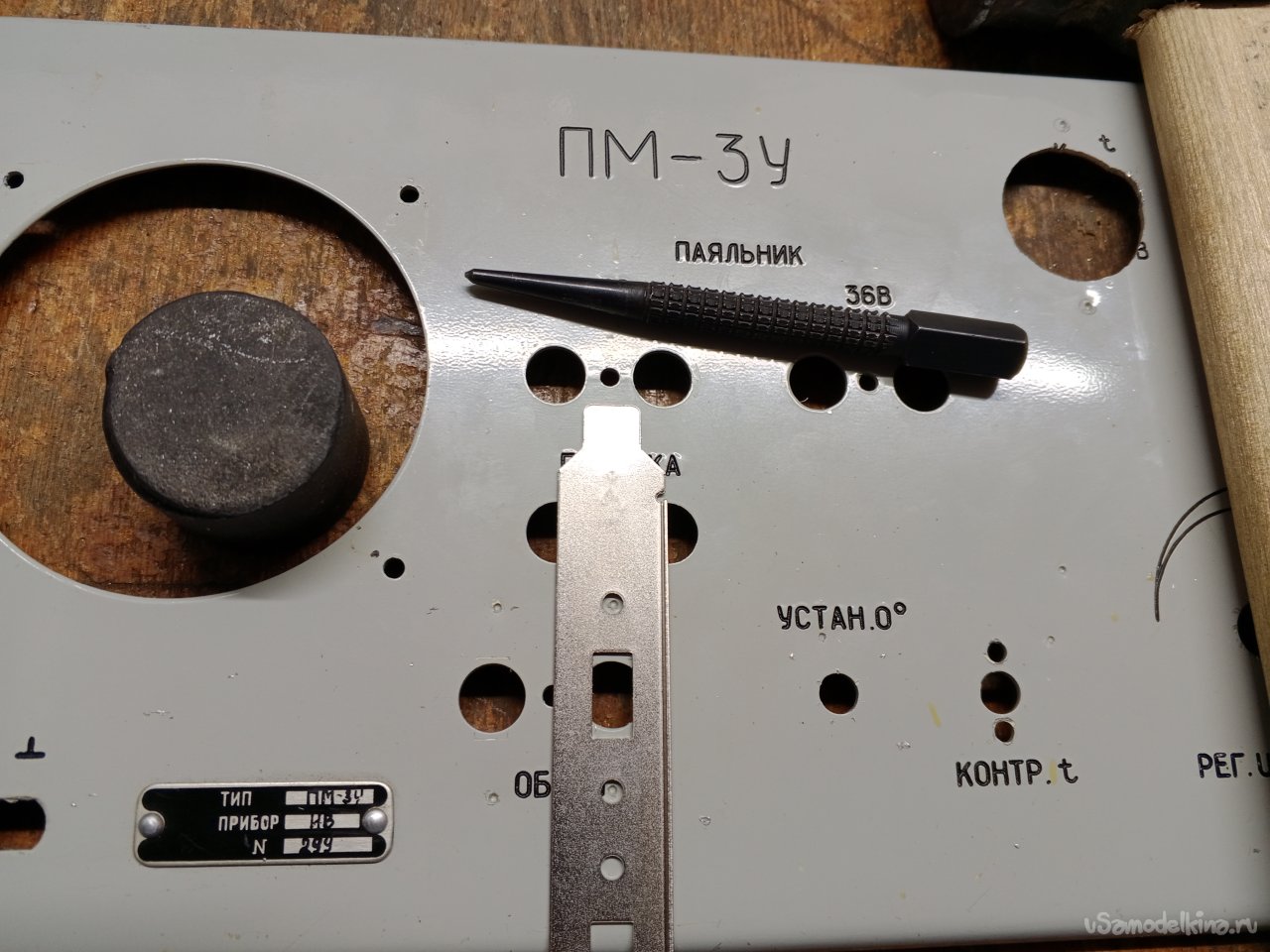

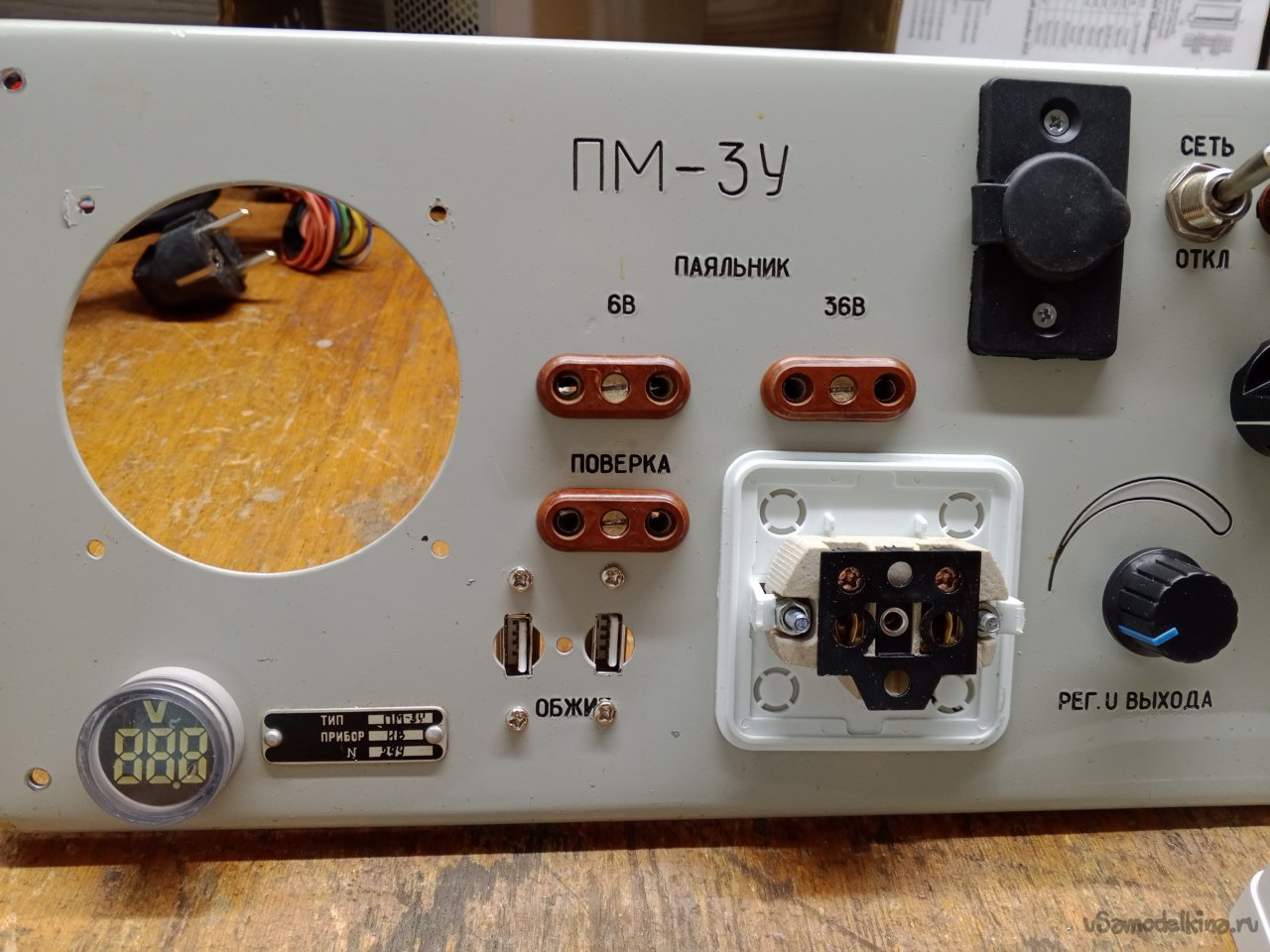

Разметил будущие посадочные места USB разъемов, расточил надфилем, до нужного размера. Накернил точки и сверлом троечкой, подготовил крепежные отверстия.

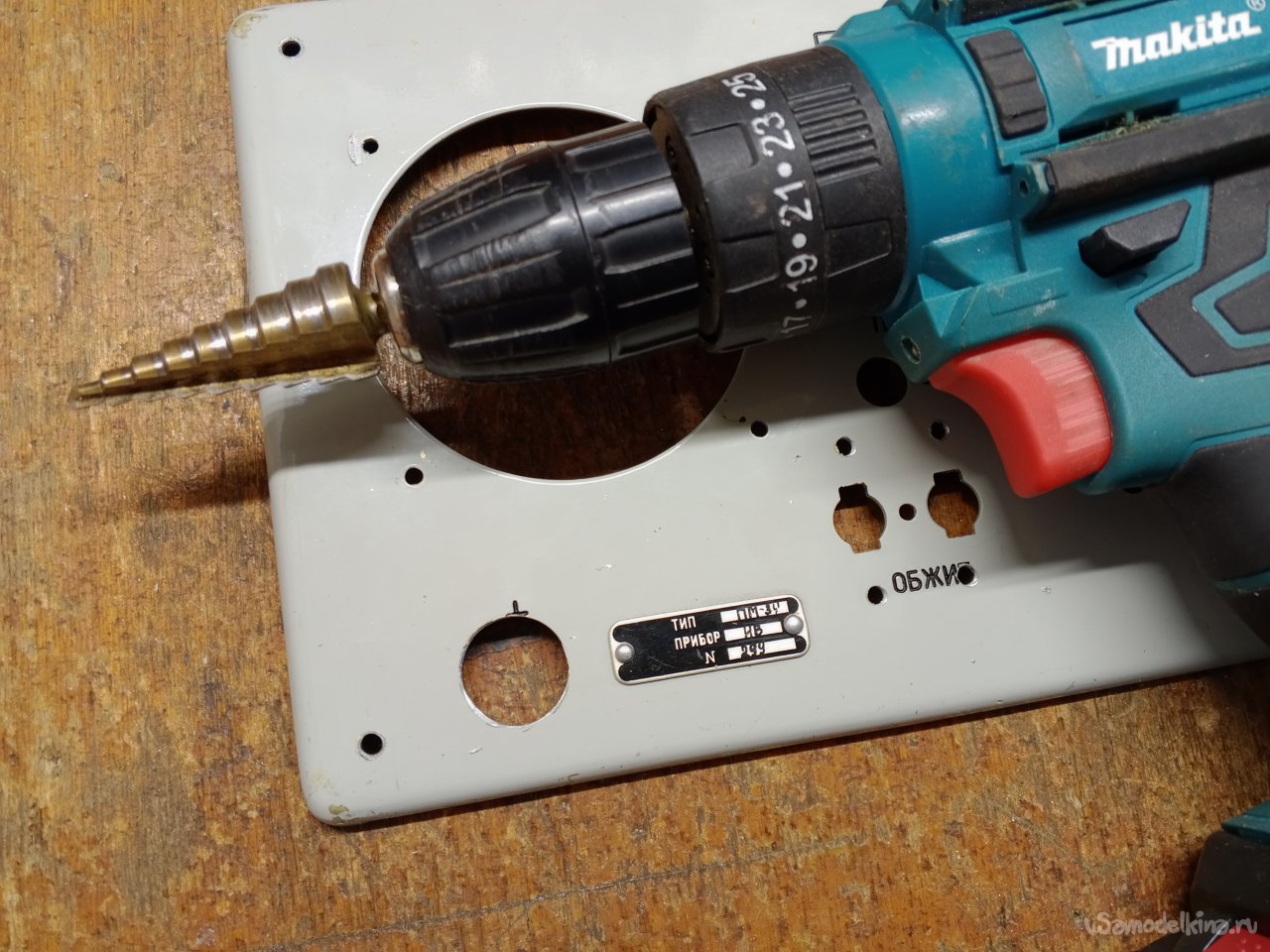

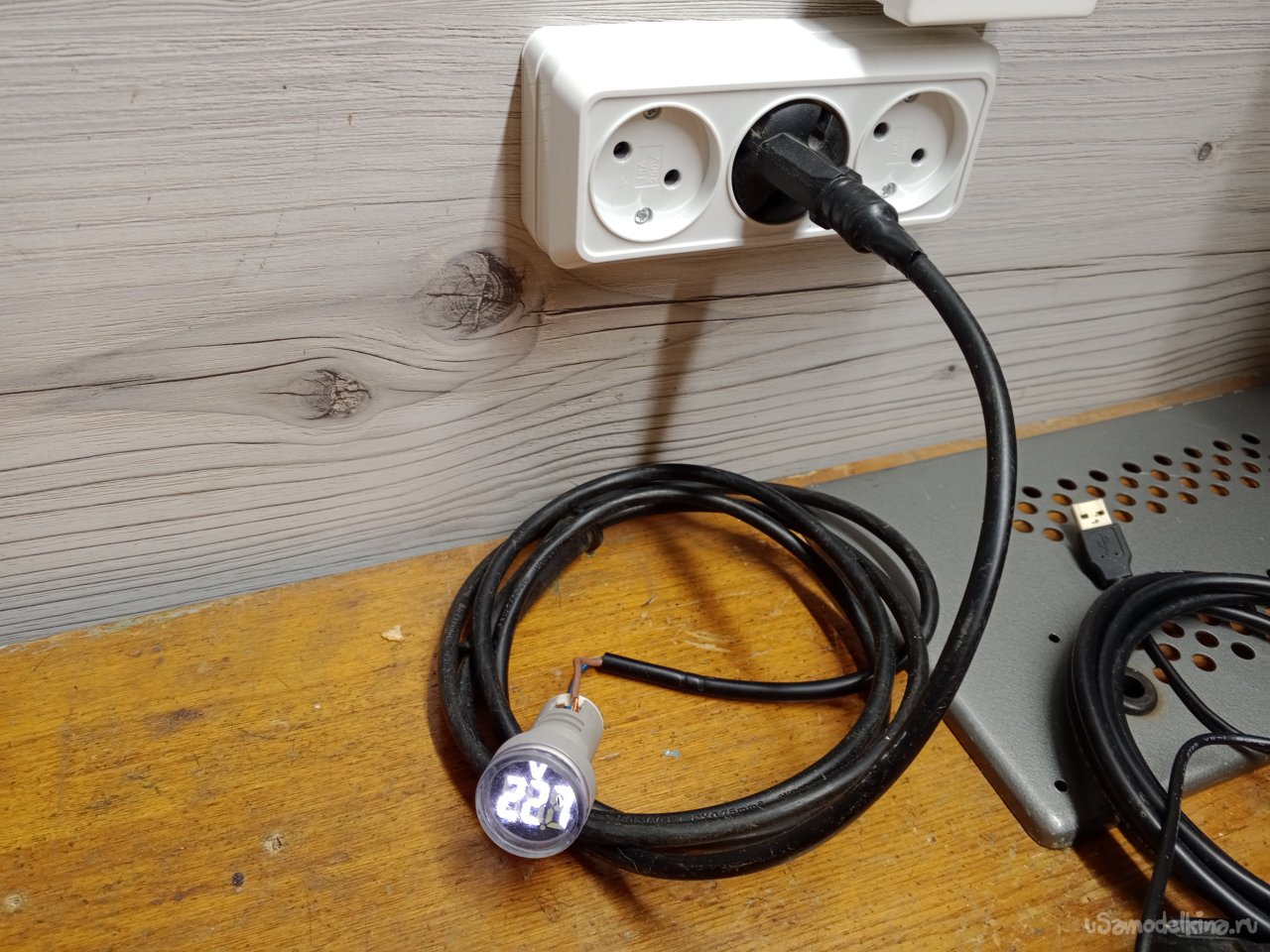

Доехал по «Ягодной площадке» вольтметр, на 220 вольт. При проверке оказался рабочий. Его, решил установить в панель, увеличив отверстие бывшего заземления.

На этом подготовительные работы закончены.

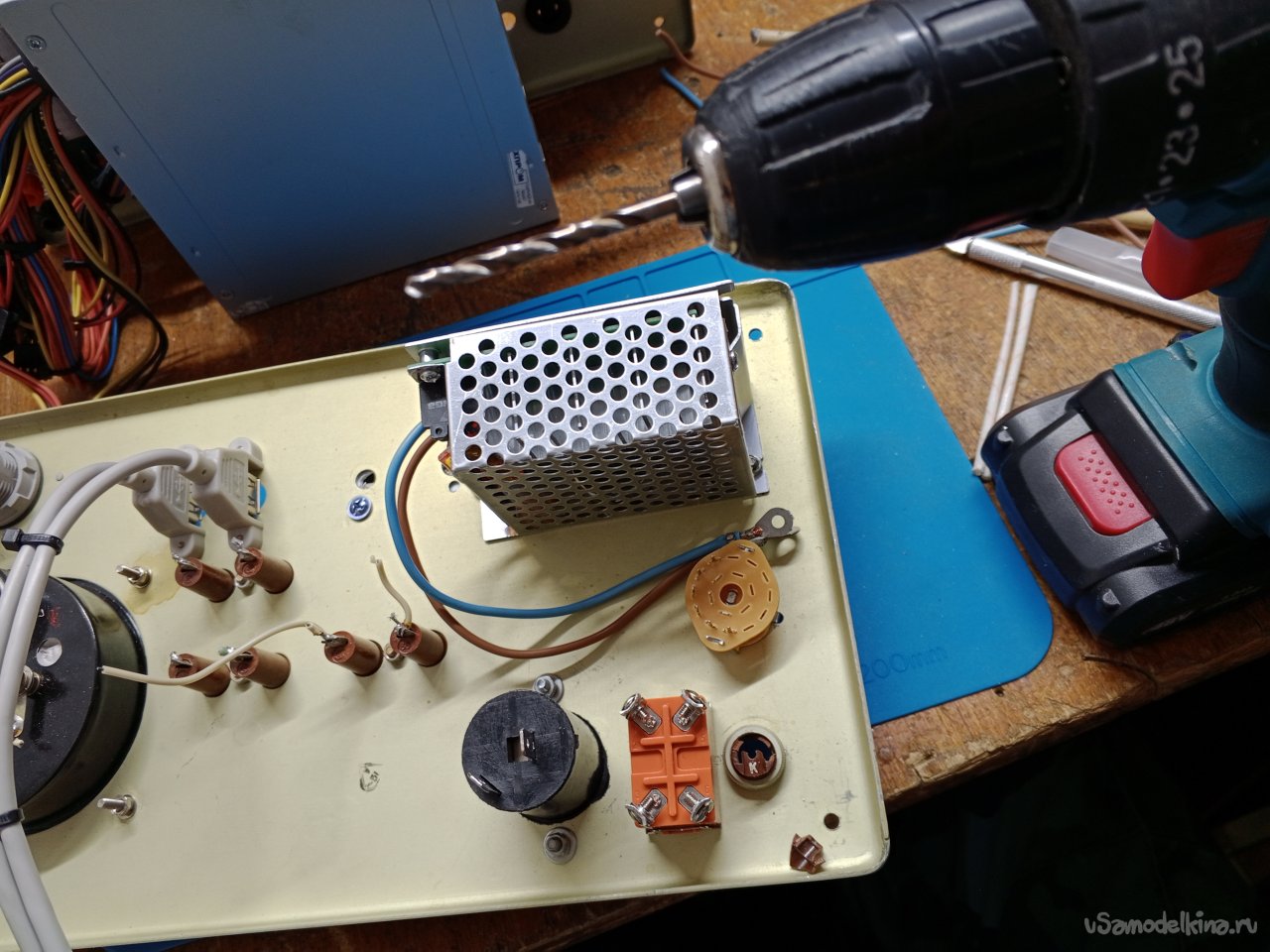

ШАГ 3. Монтаж элементов на корпус.

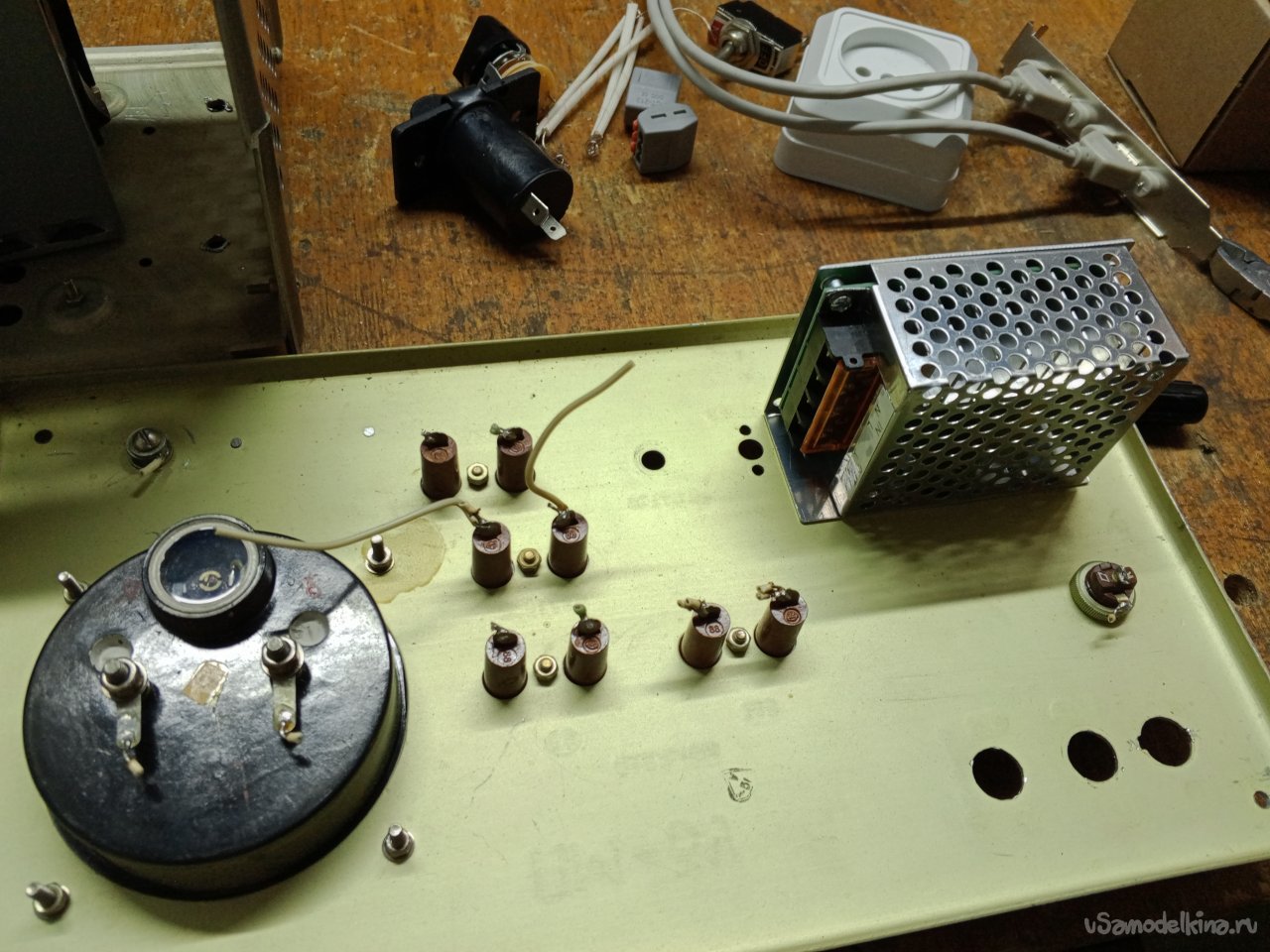

Приступаю к монтажу элементов на корпус. Работа логичная, много расписывать не буду. Каждый элемент «встал на свое место».

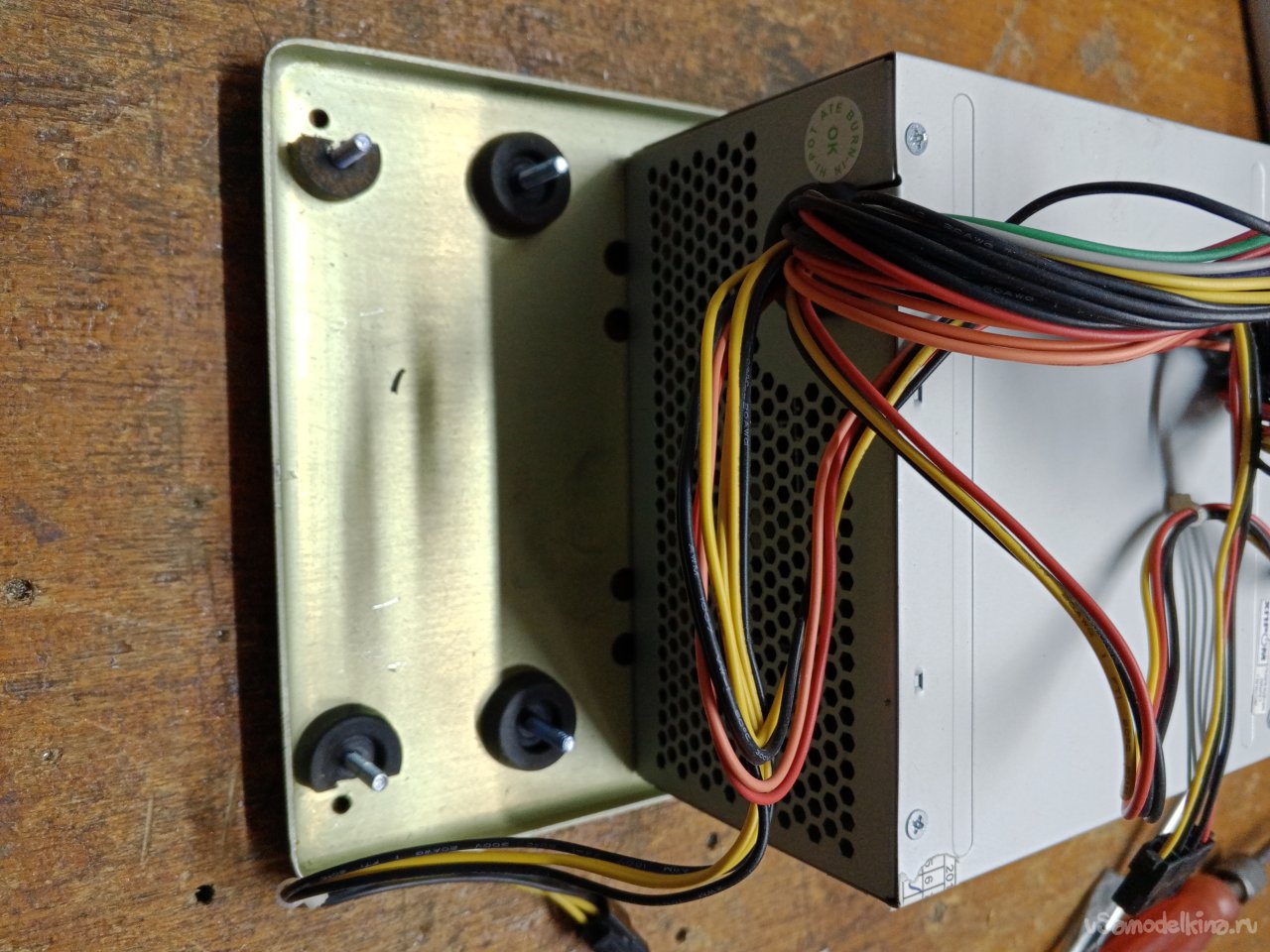

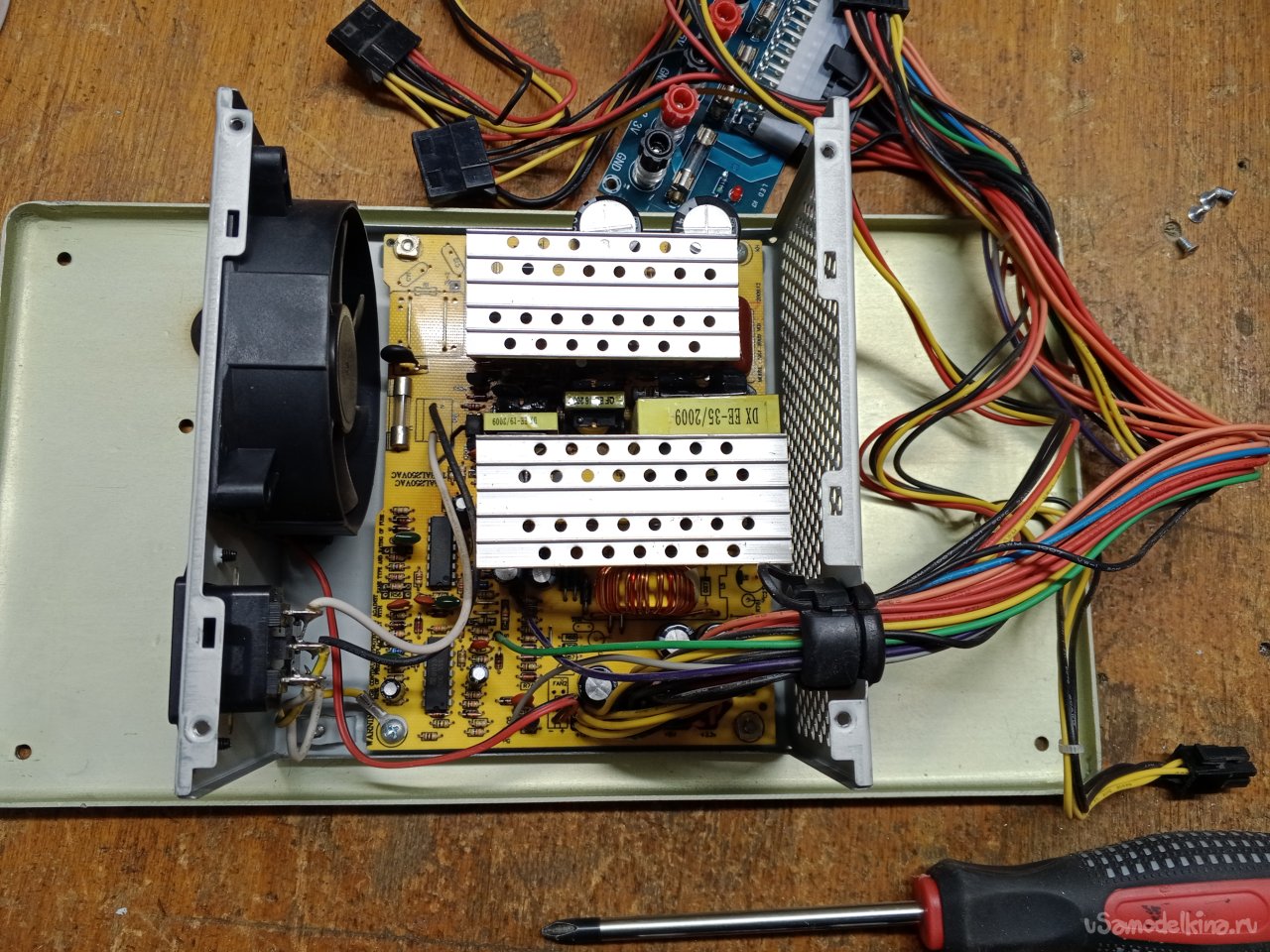

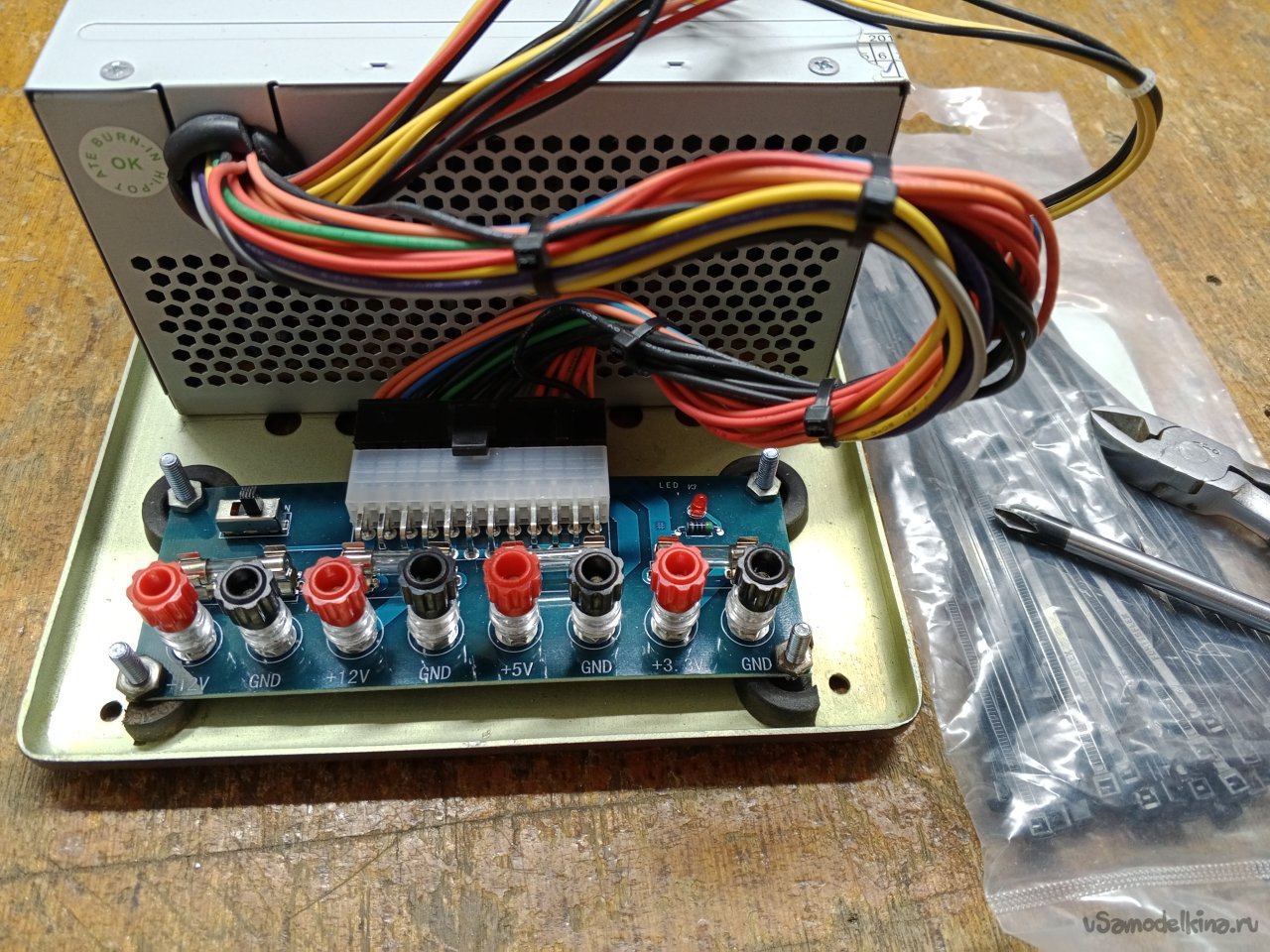

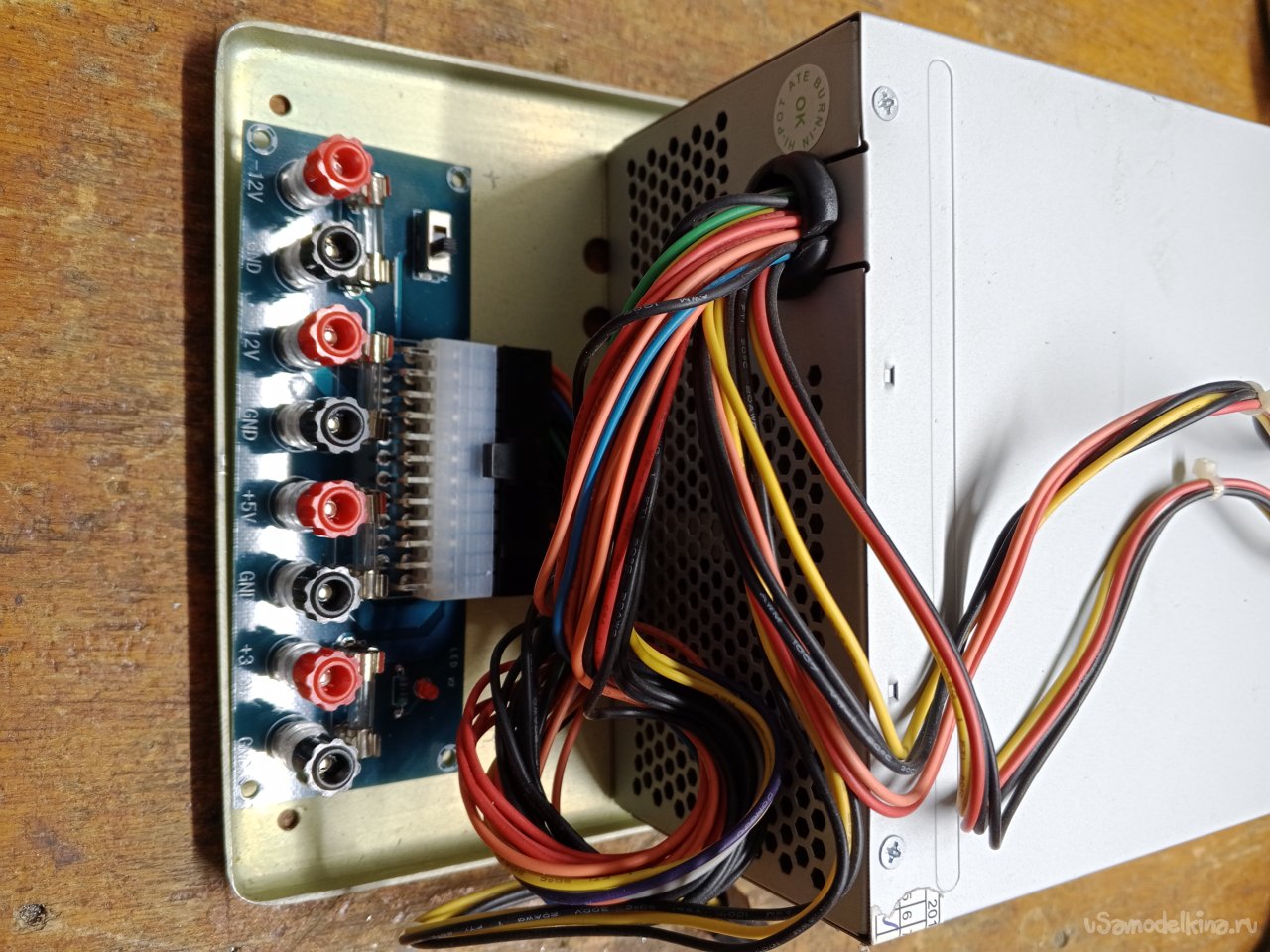

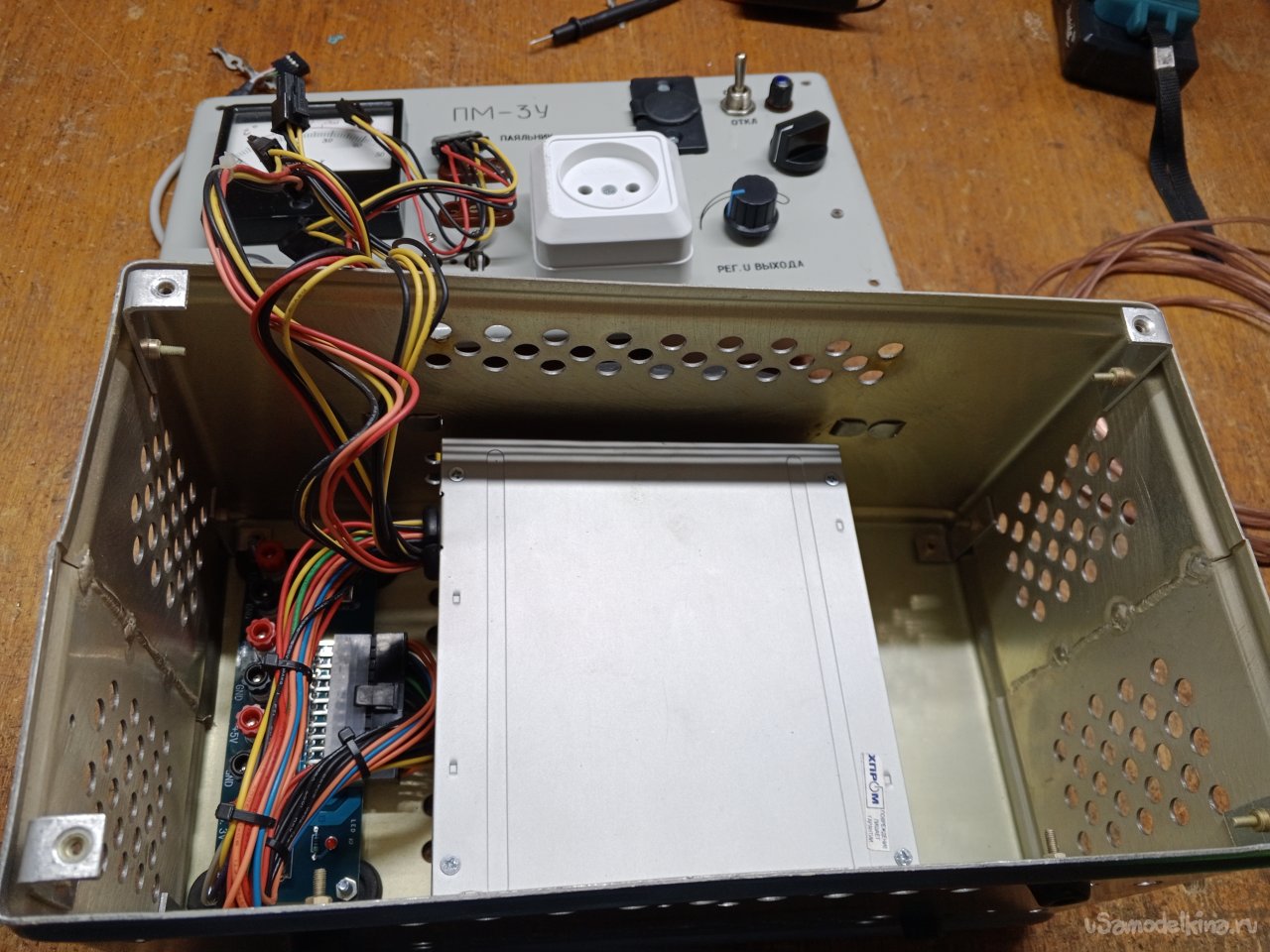

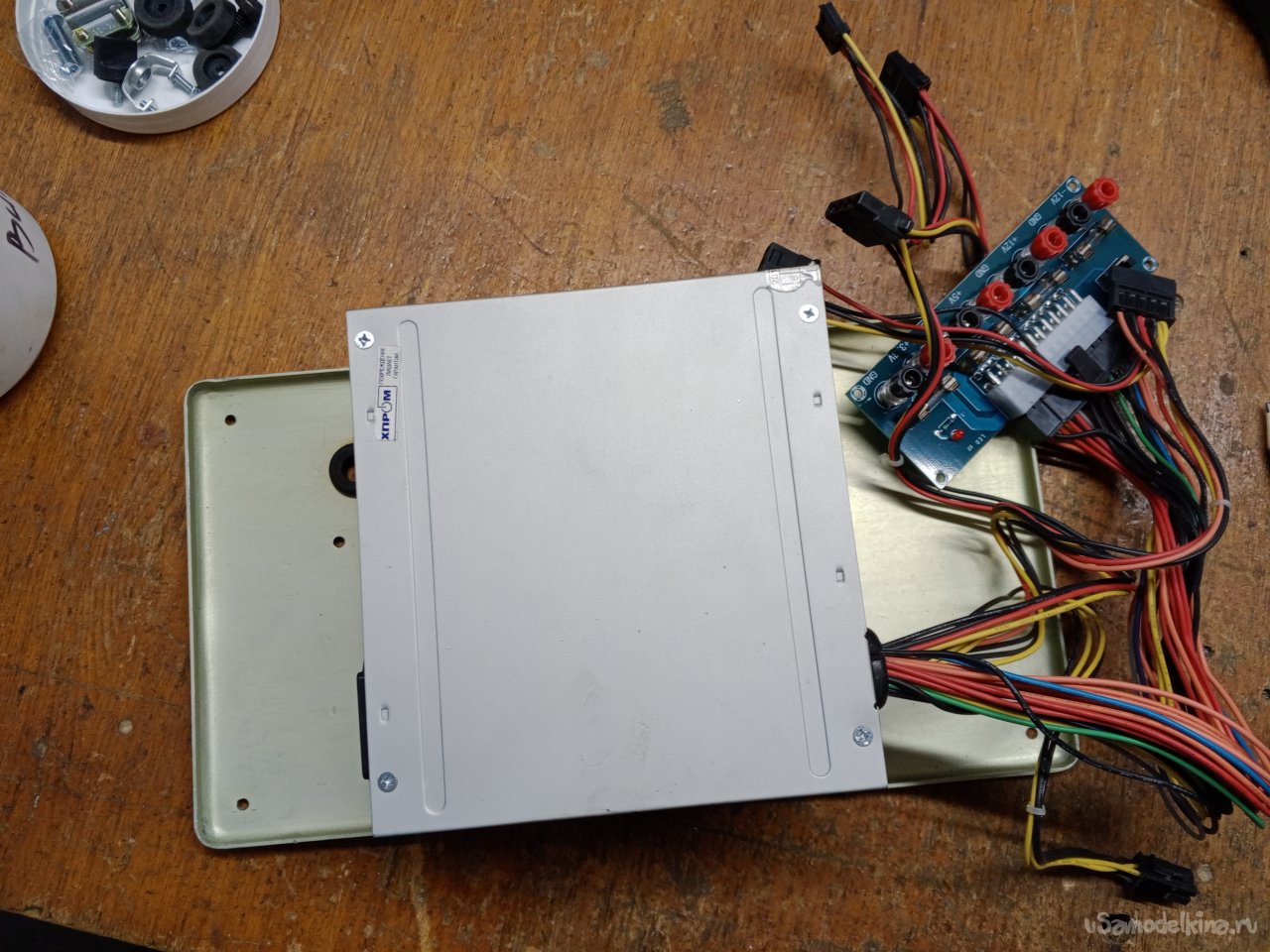

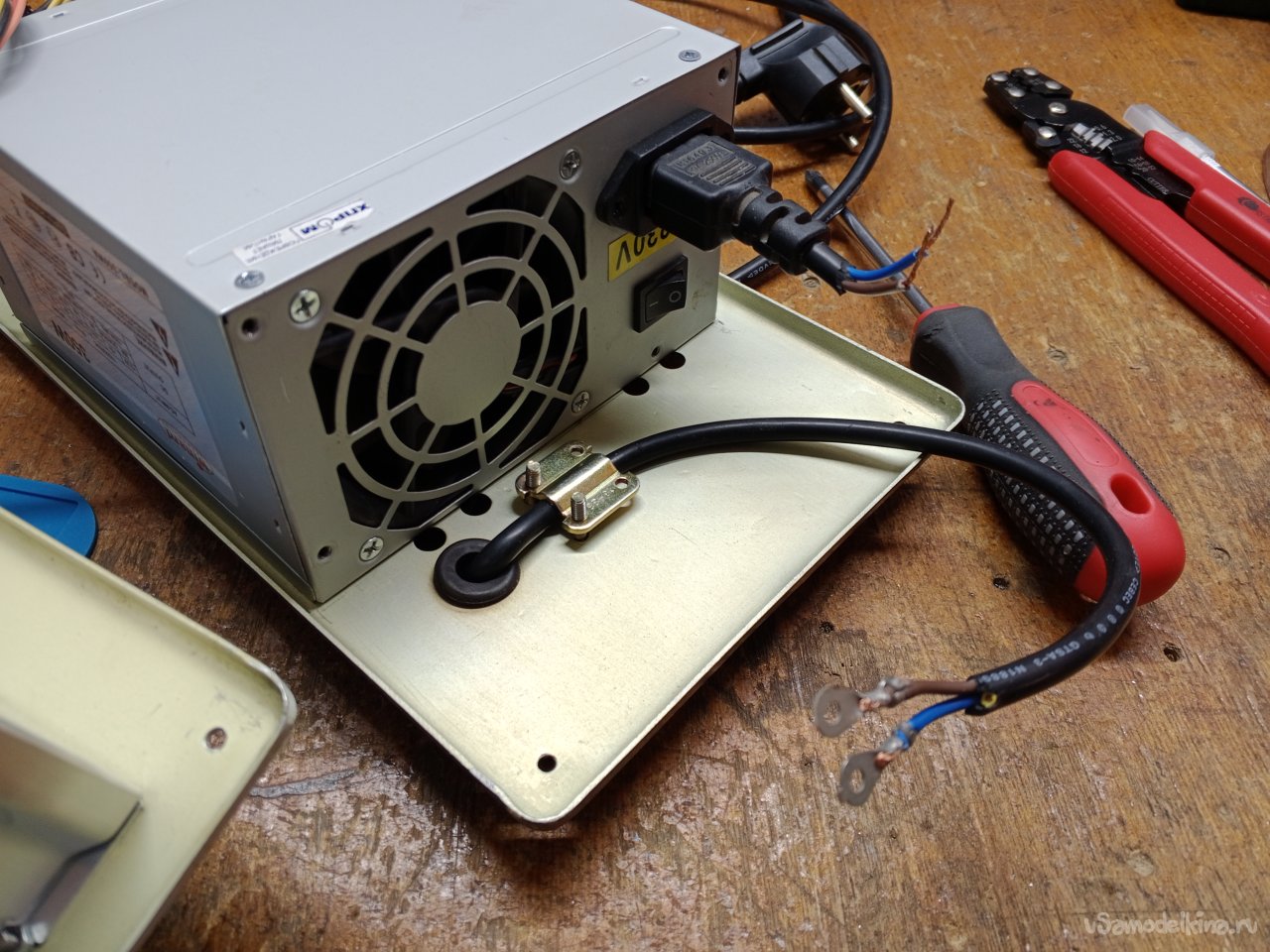

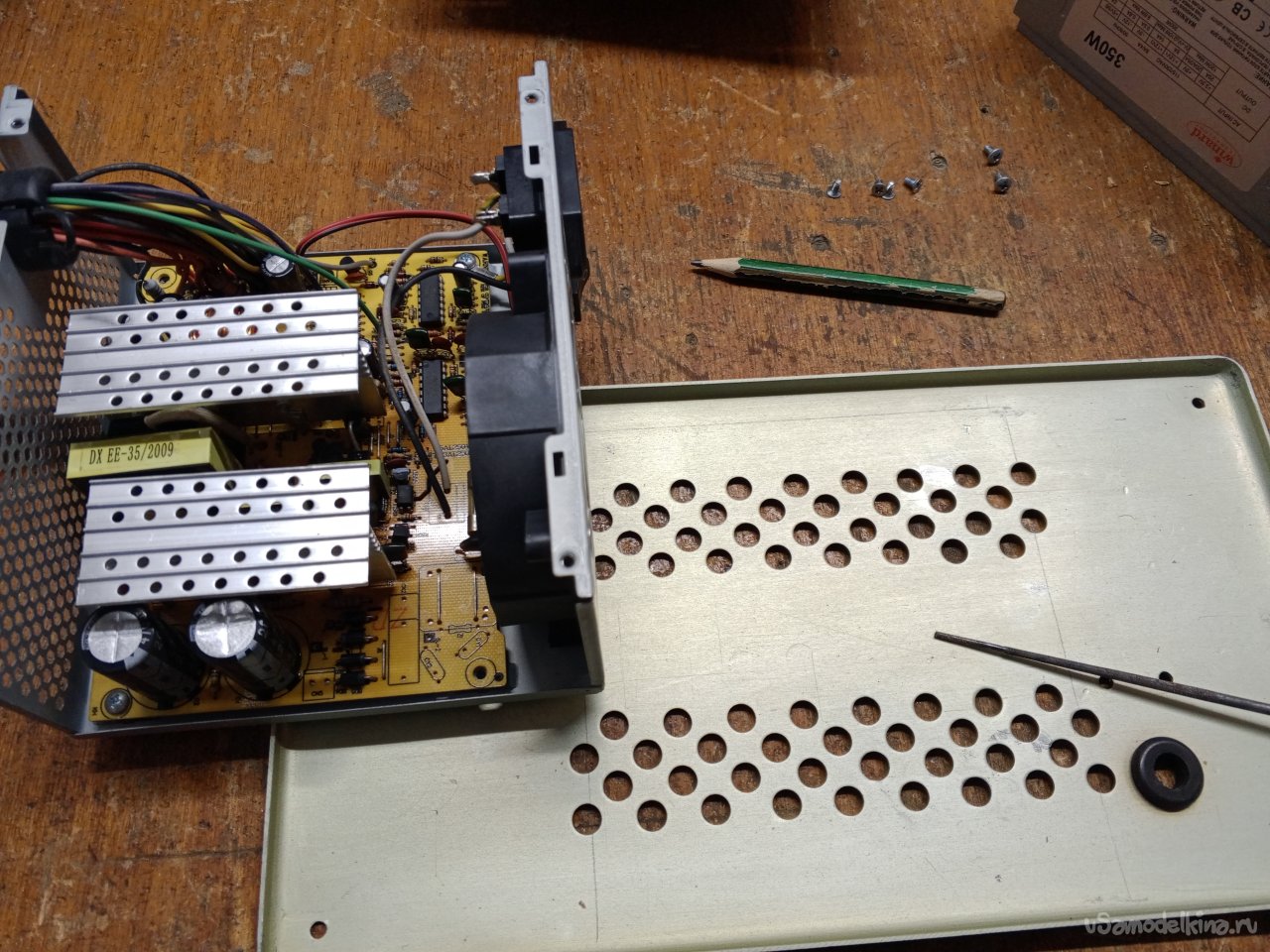

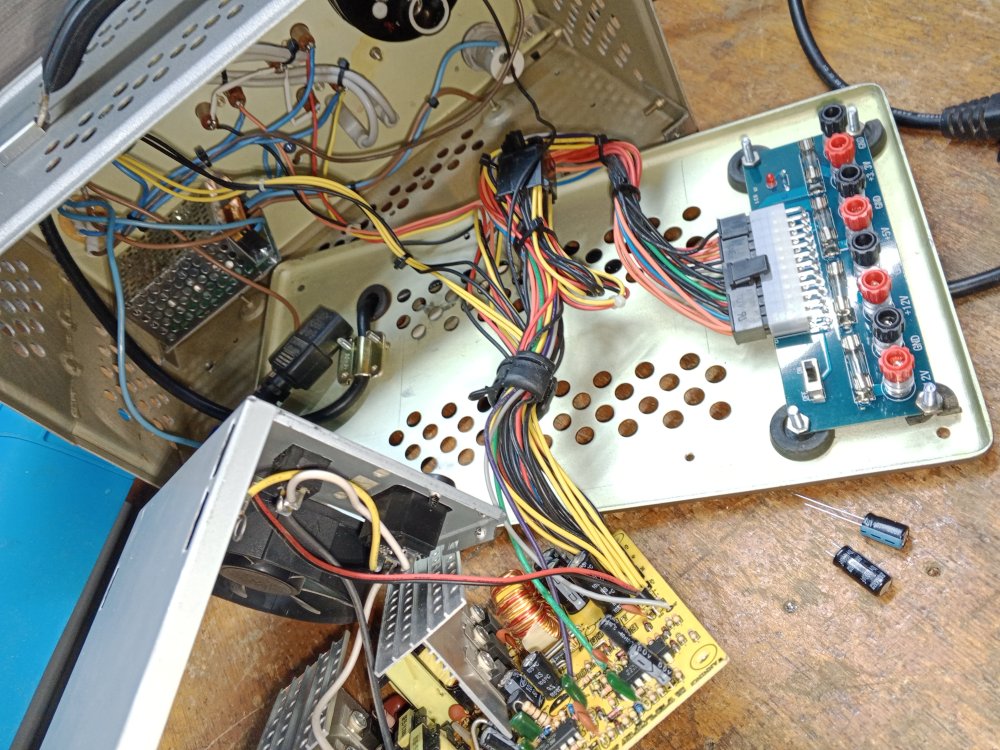

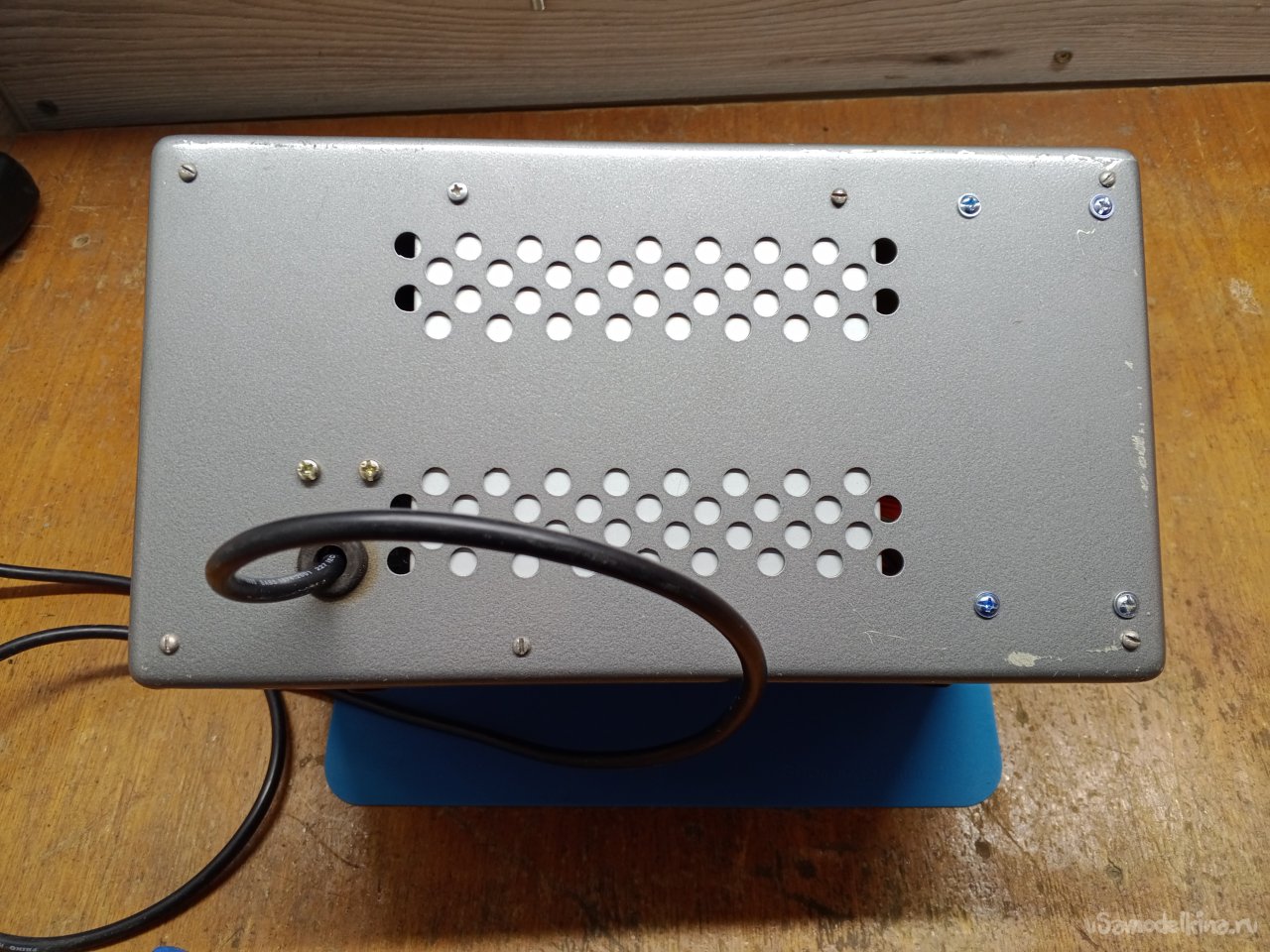

Компьютерный блок питания вместе с платой, решил установить на заднюю крышку корпуса. Отметив расположение блока, разметил и подготовил крепежные отверстия. Под плату использовал резиновые ножки, от какого-то аппарата, как проставки, чтобы не замкнуло на корпус.

ШАГ 4. Монтаж проводов.

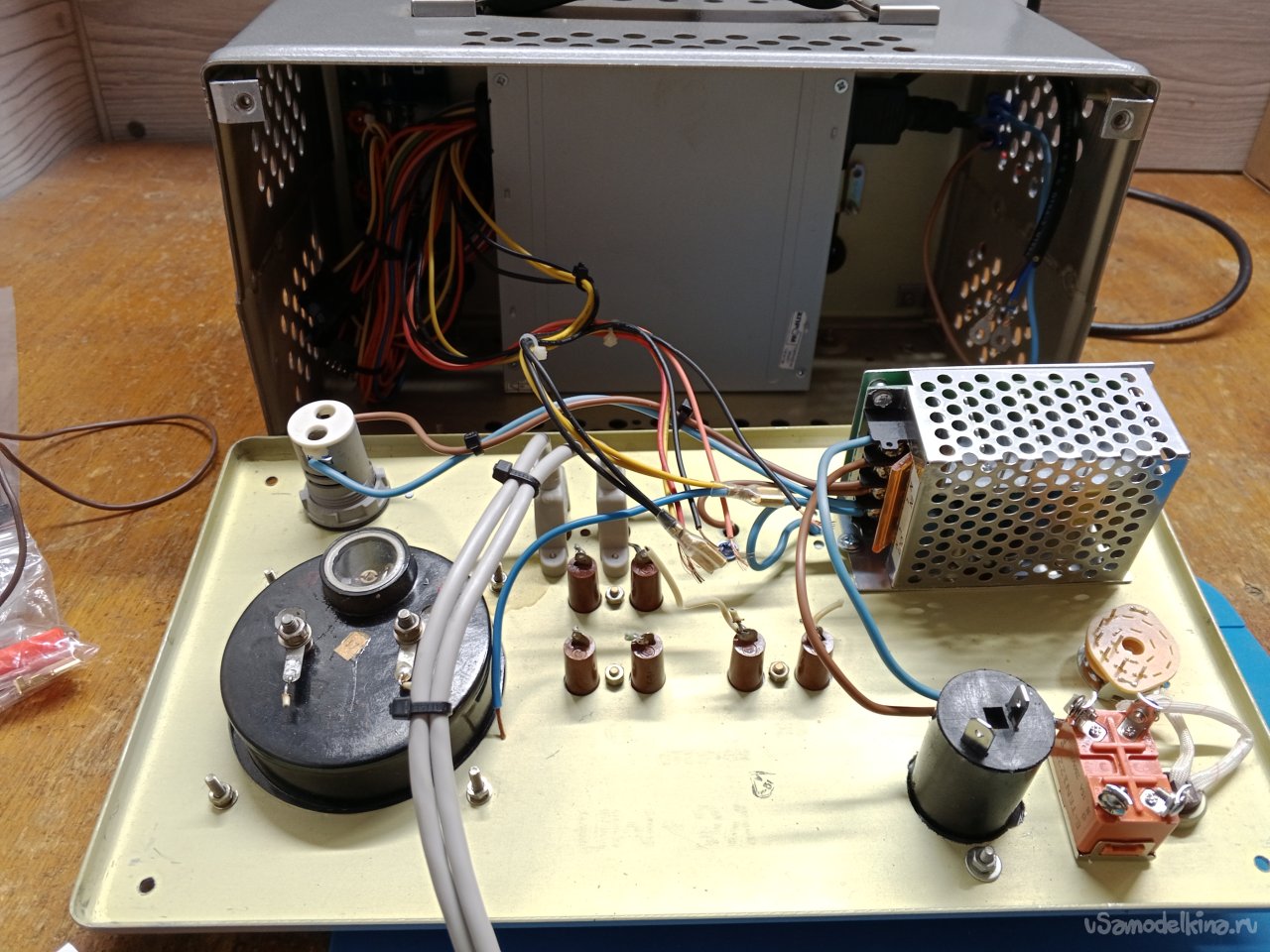

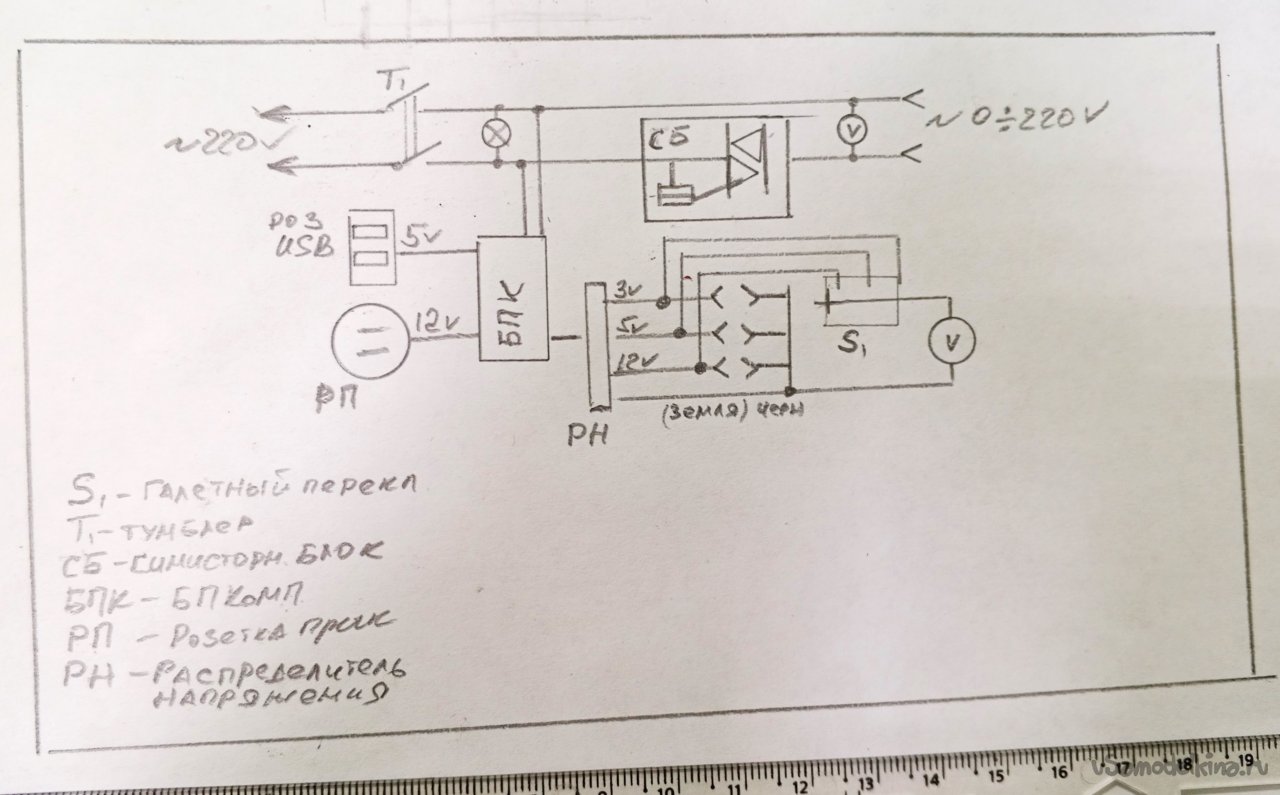

Принципиальная схема подключения будет такая, как на фото.

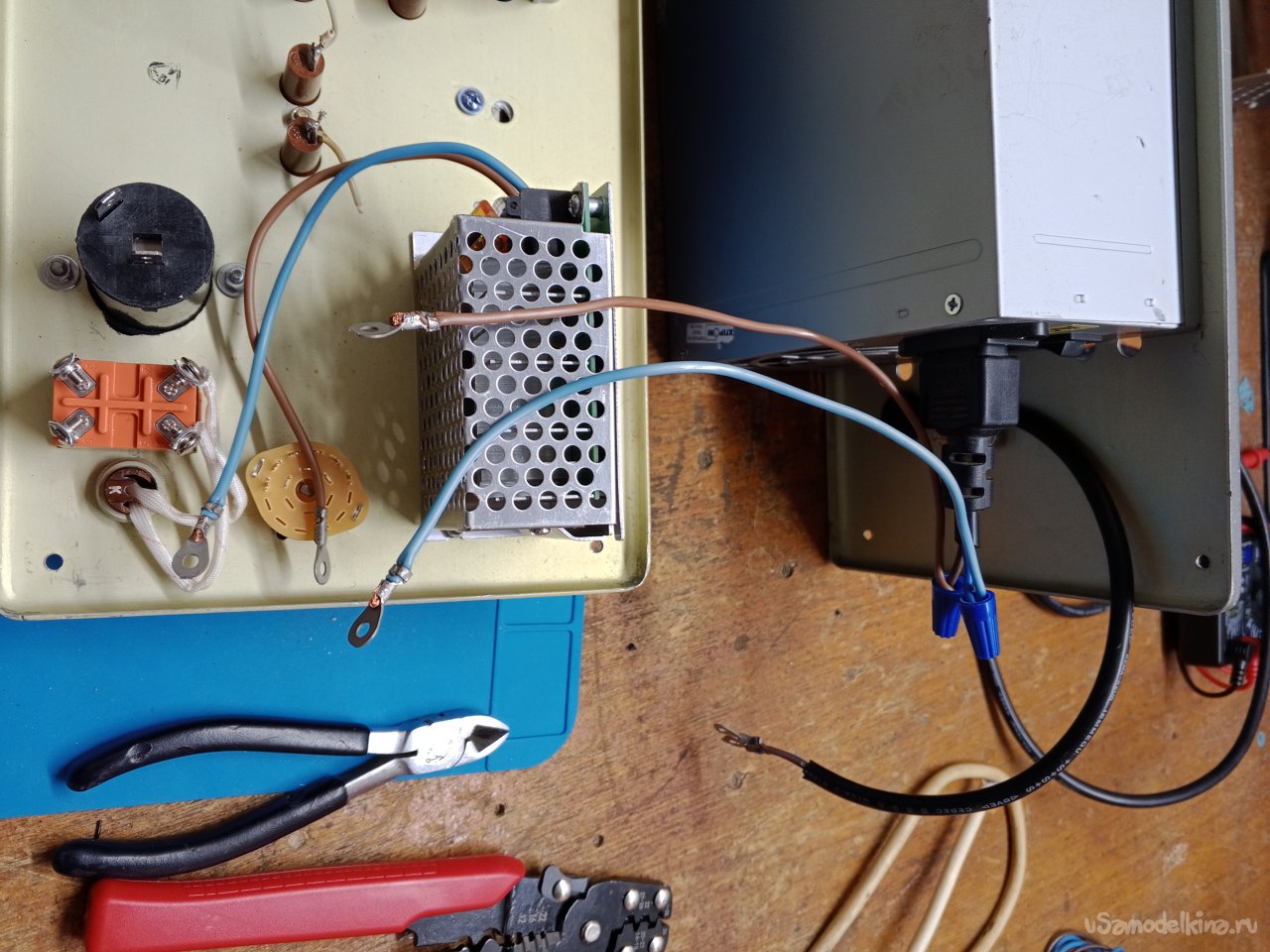

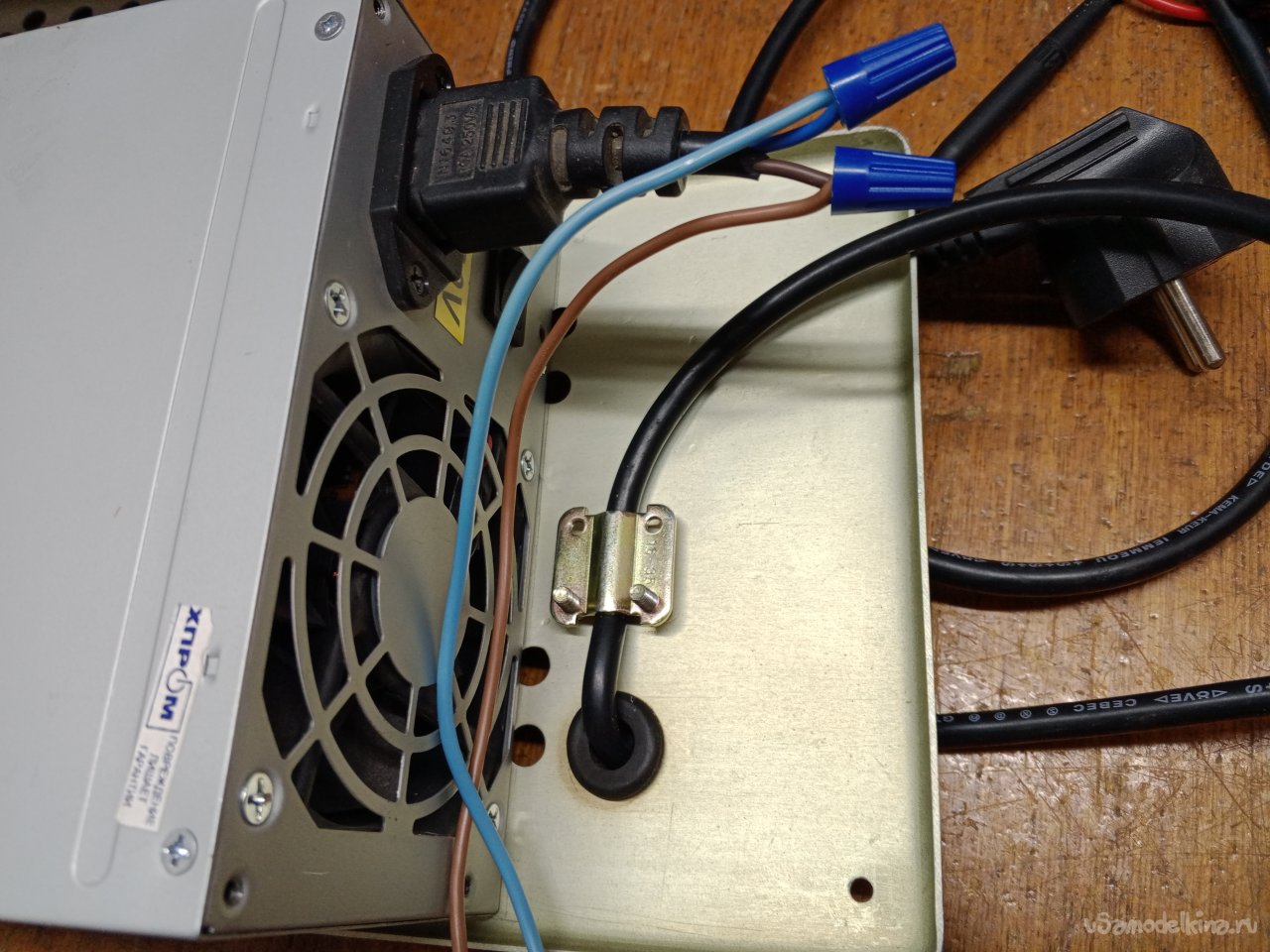

Монтаж начал с подготовки питающих проводов на 220. Питающий провод закрепил фланцем, с резьбовой частью, от СИП «орехов».

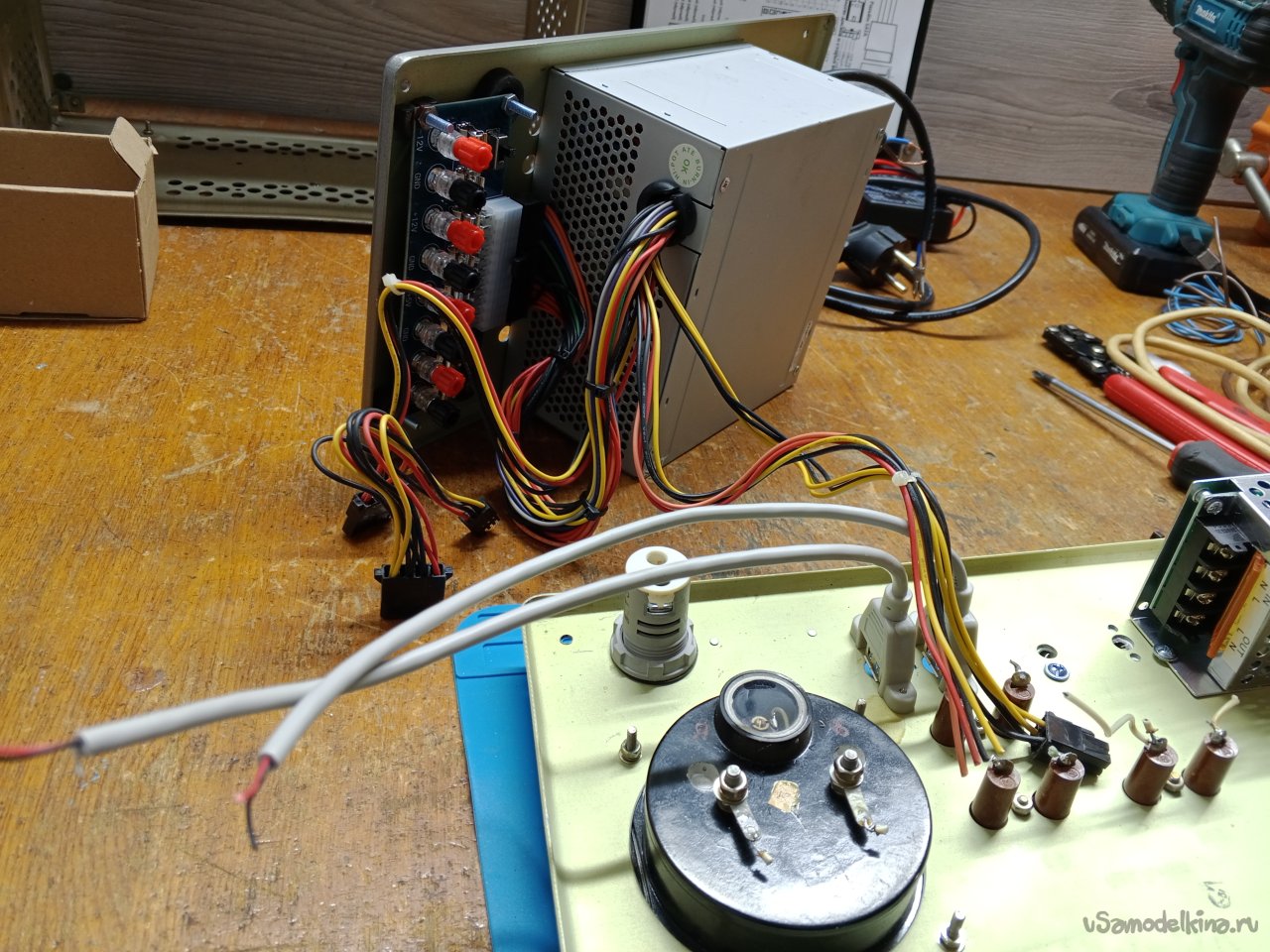

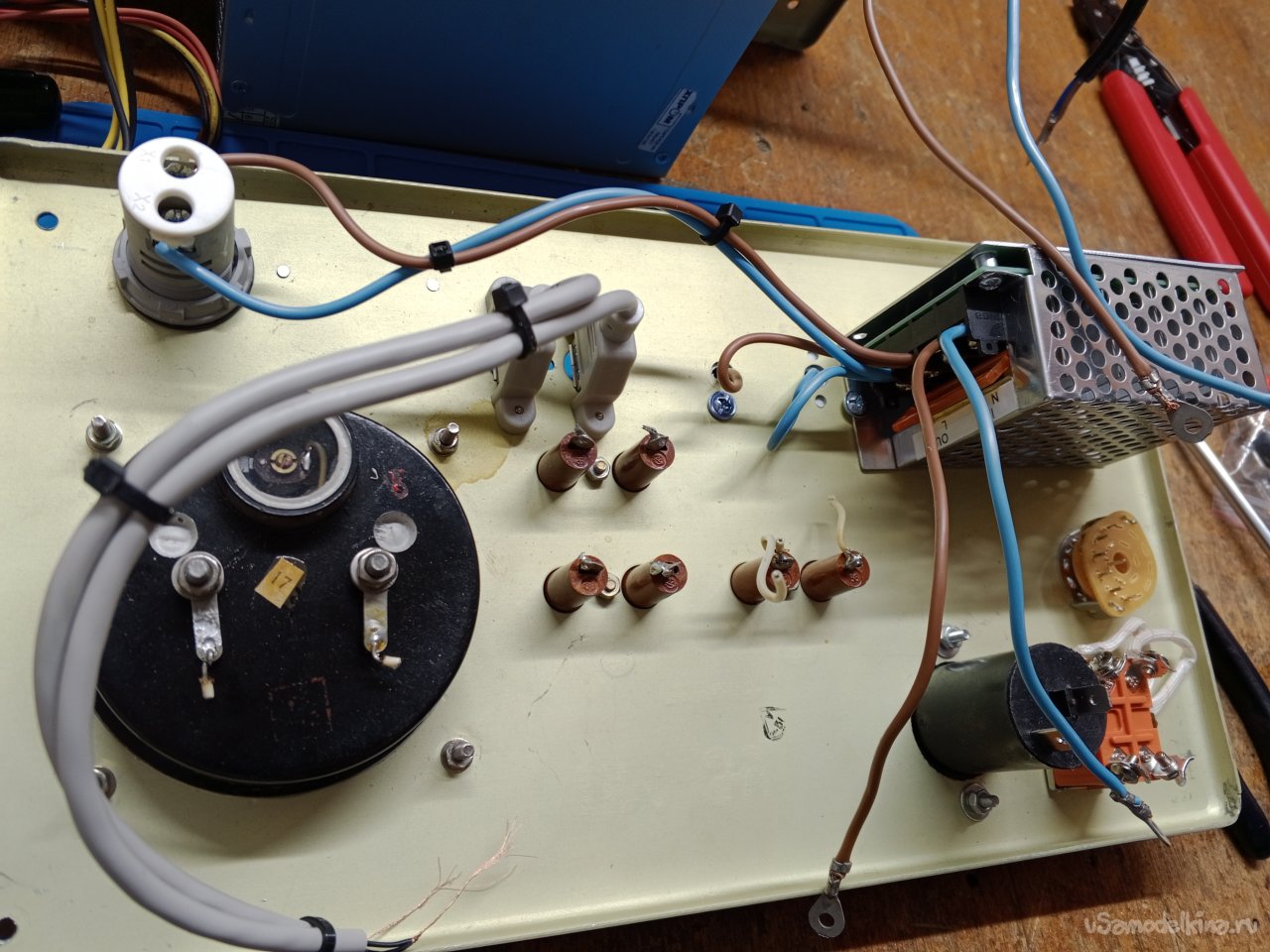

Так как «хвостов» с разным напряжением из БП компа, выходит много, их то я и буду подсоединять на розетки с нужным вольтажом. Один «хвост» (жгут) решил оставить как есть, не срезая разъёмы. Плата с винтовыми разъёмами будет как резервная + будет выполнять функции «кнопки запуска».

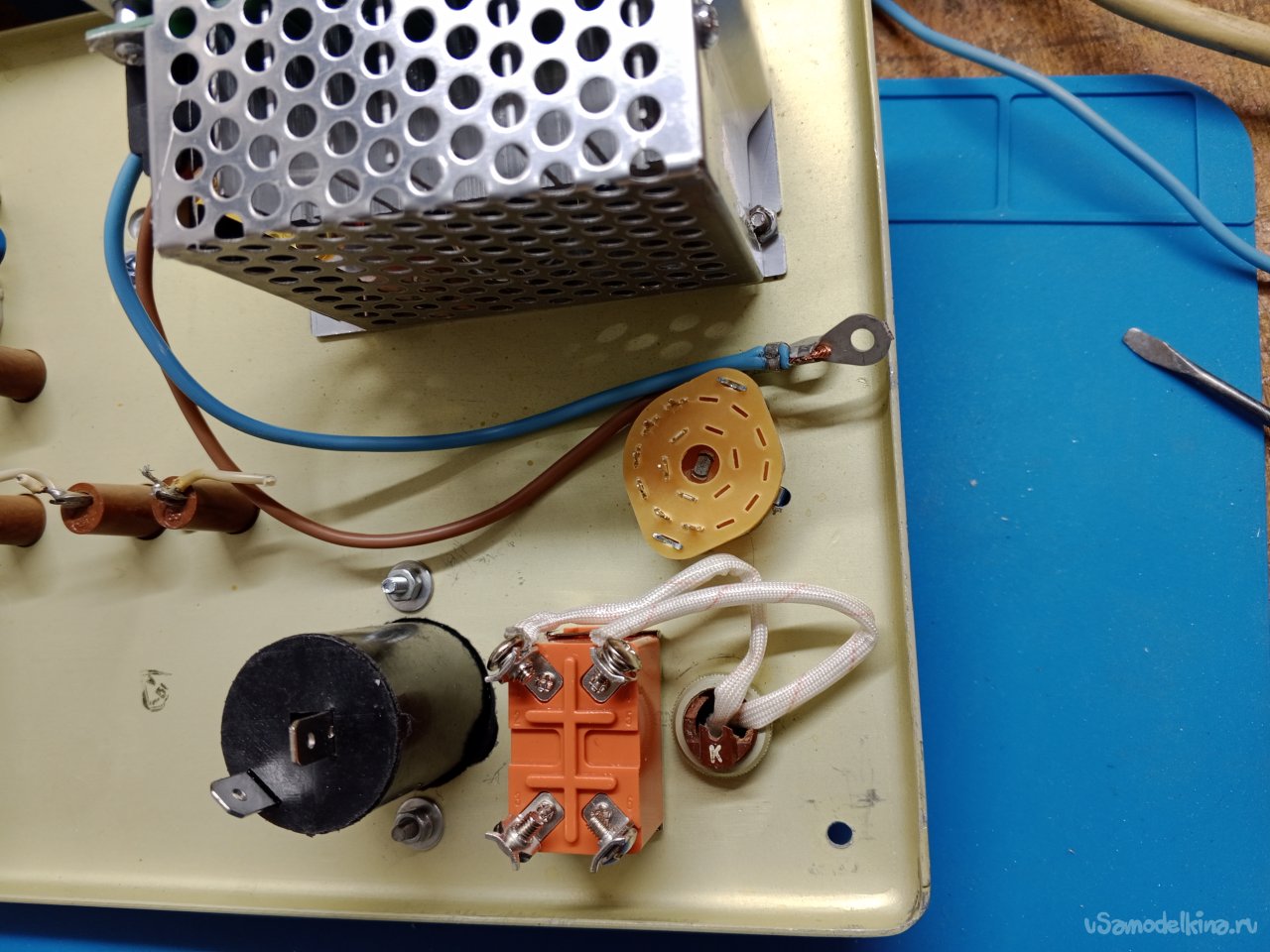

При установке неоновой (контрольной) лампочки, немного накосячил, решил рассверлить отверстие, да неудачно откололся кусок карболитового корпуса. Хорошо, что по месту рассверливал, большая часть резьбы осталась. Установил неонку на место и подключил к тумблеру.

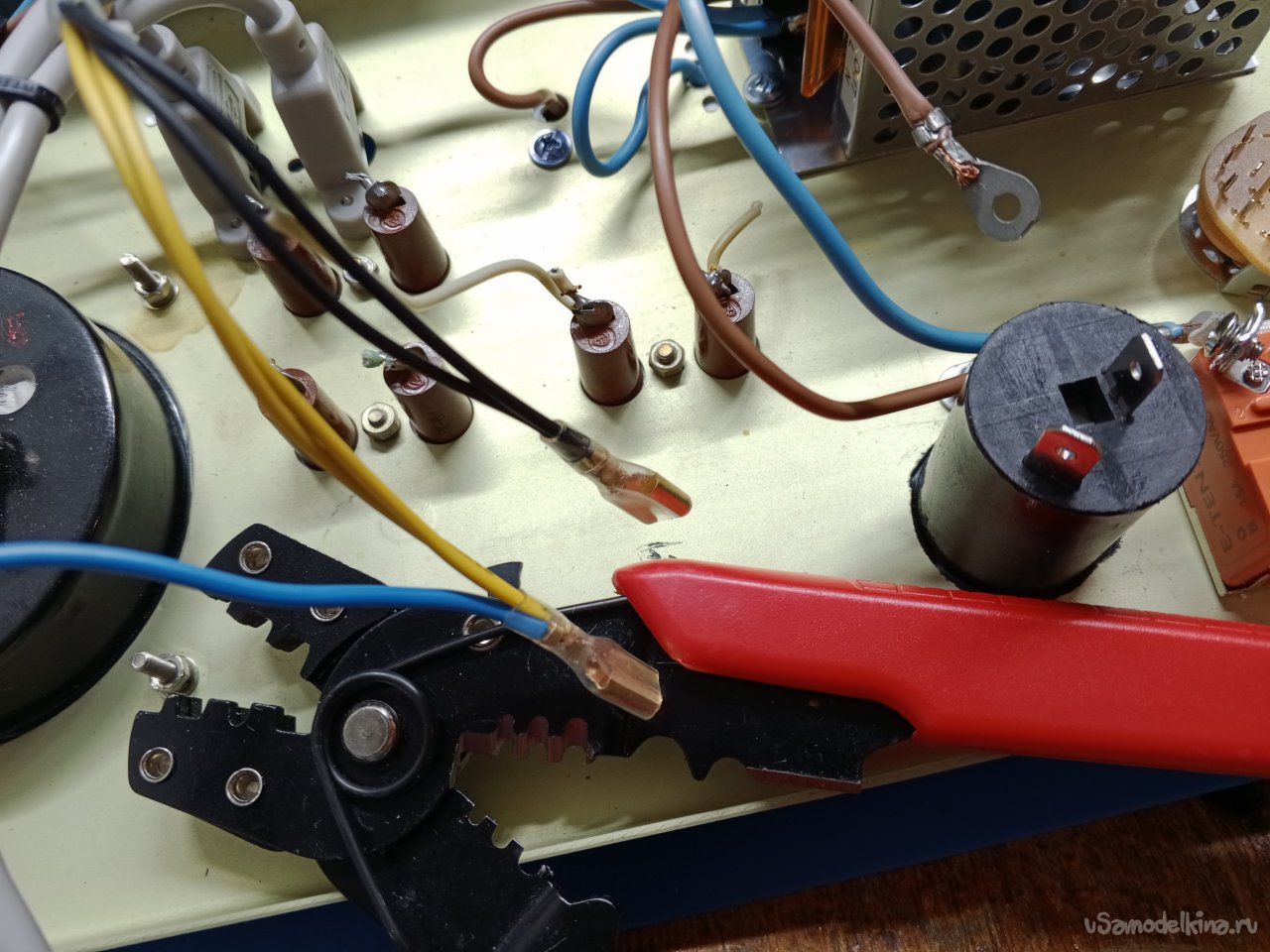

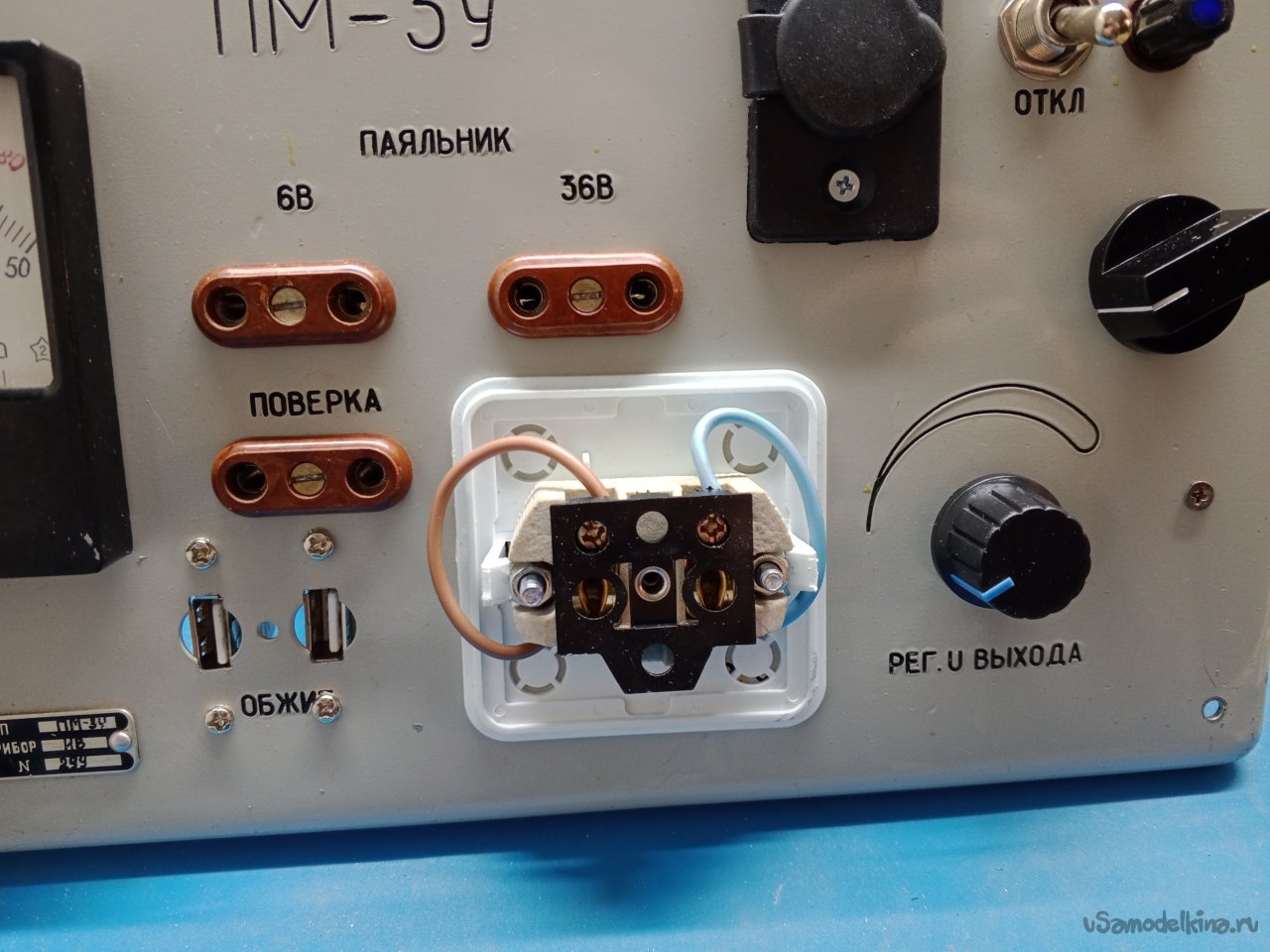

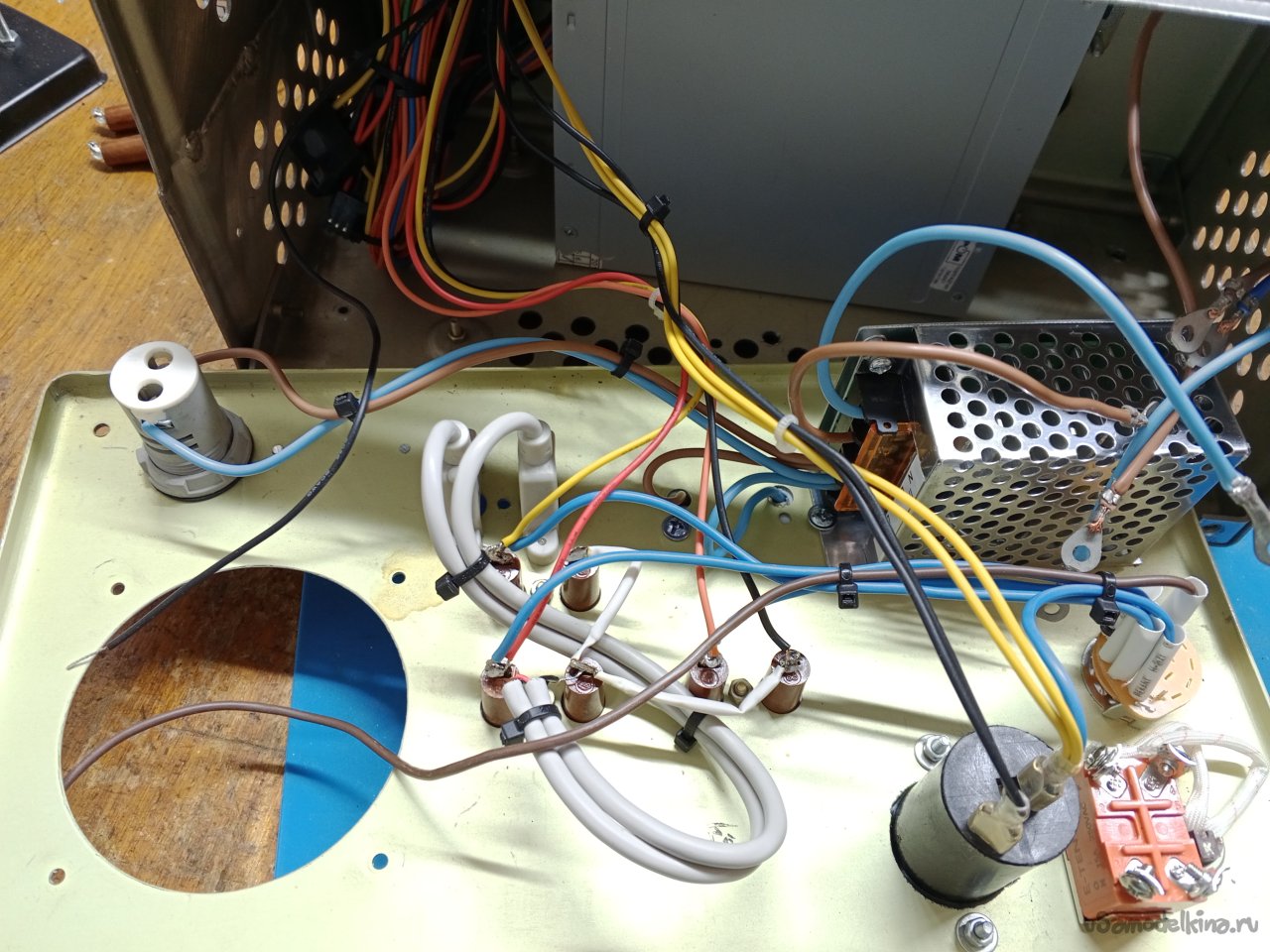

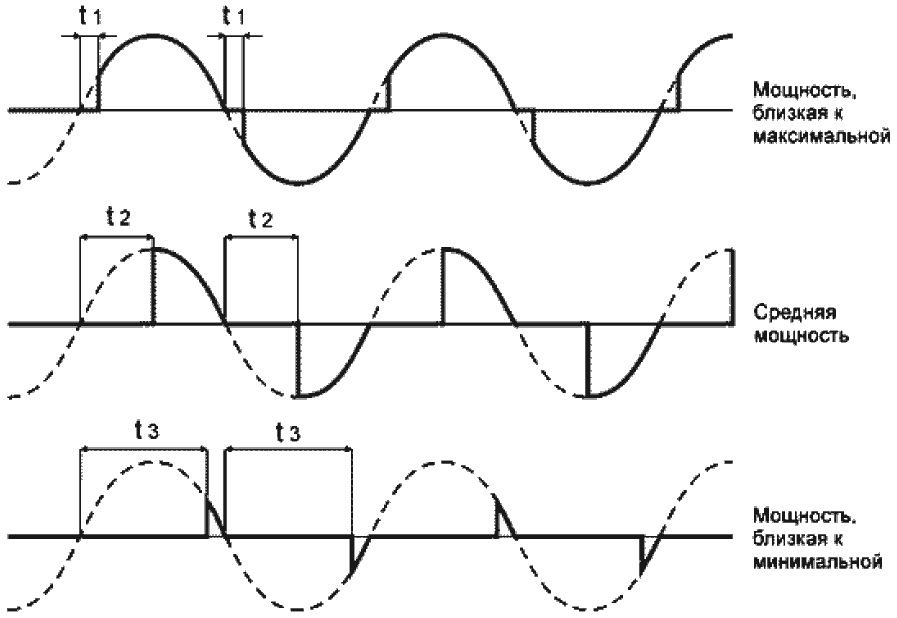

Присоединил провода к розетке, симисторному регулятору и вольтметру на 220.

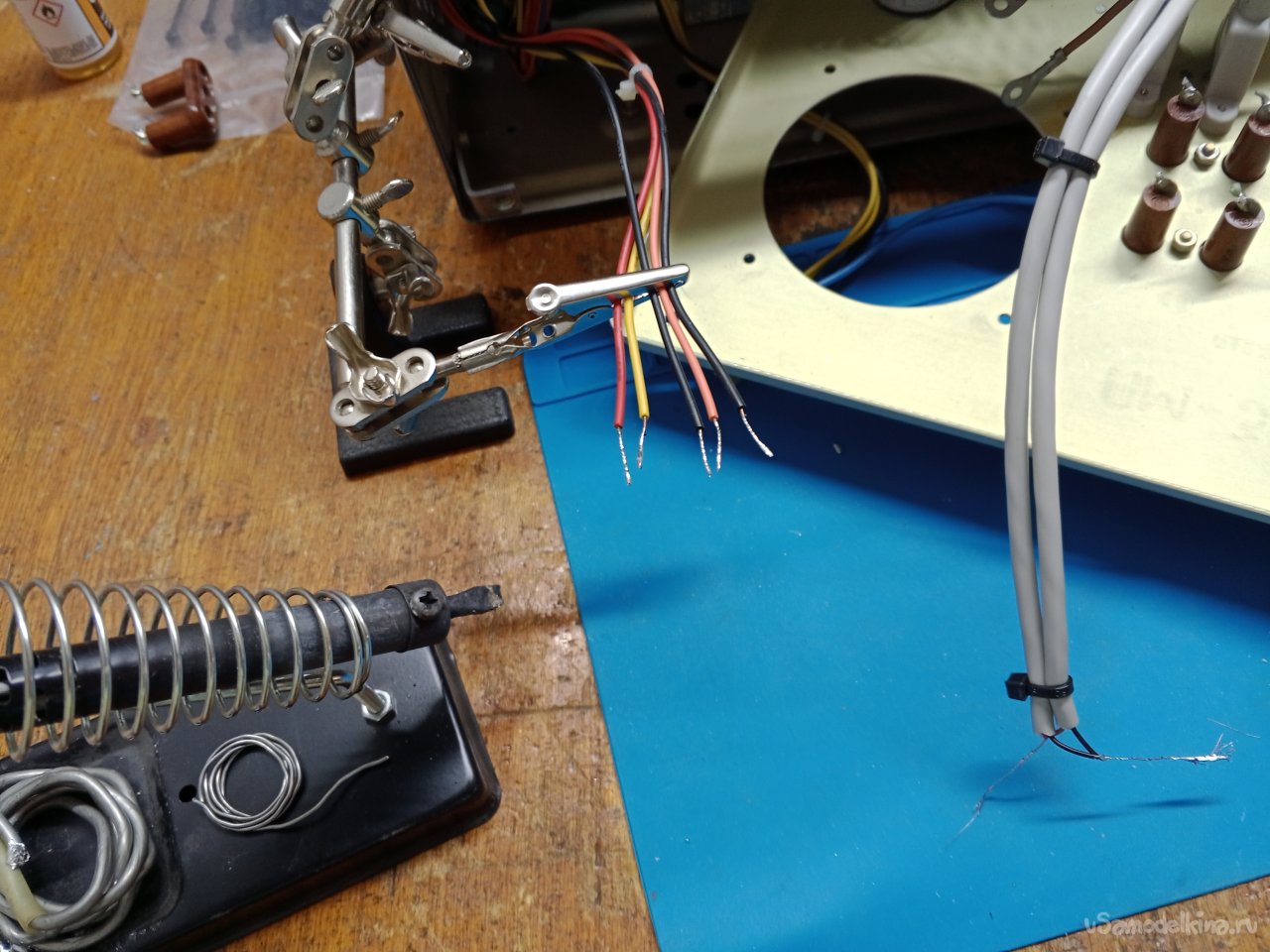

Монтаж проводов слаботочки, начал с подготовки клемм, на гнездо прикуривателя.

ШАГ 5. Непредвиденное.

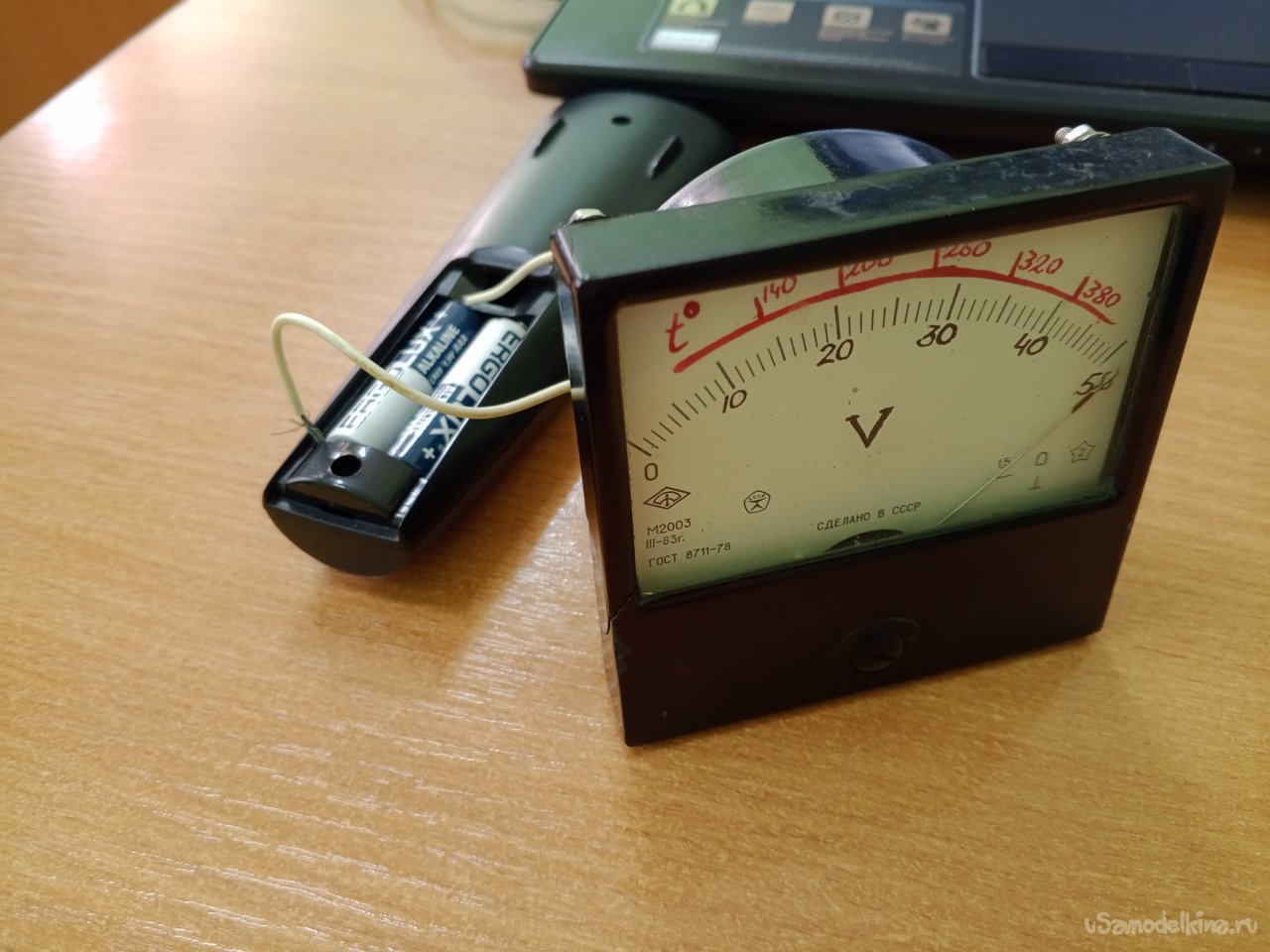

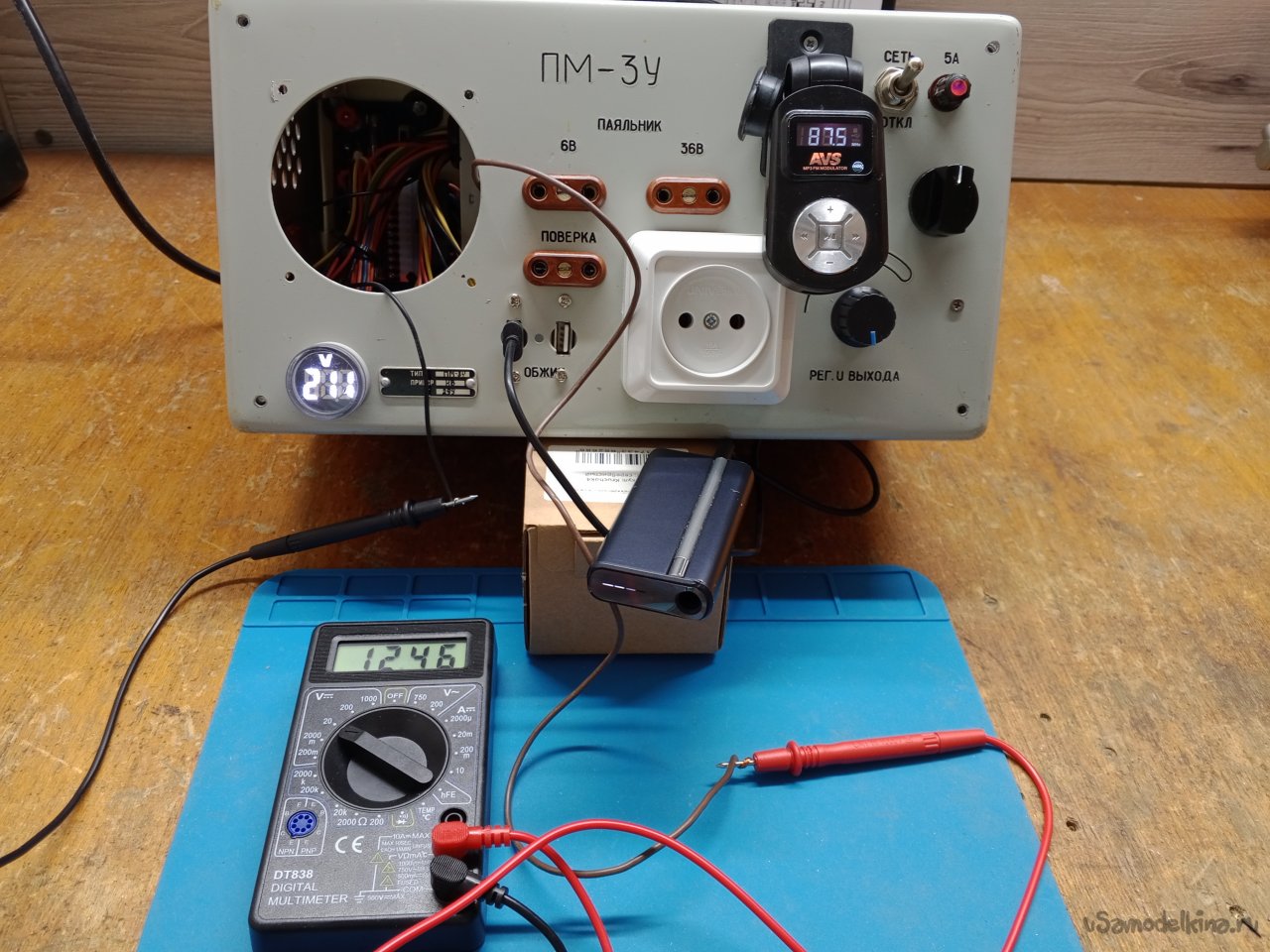

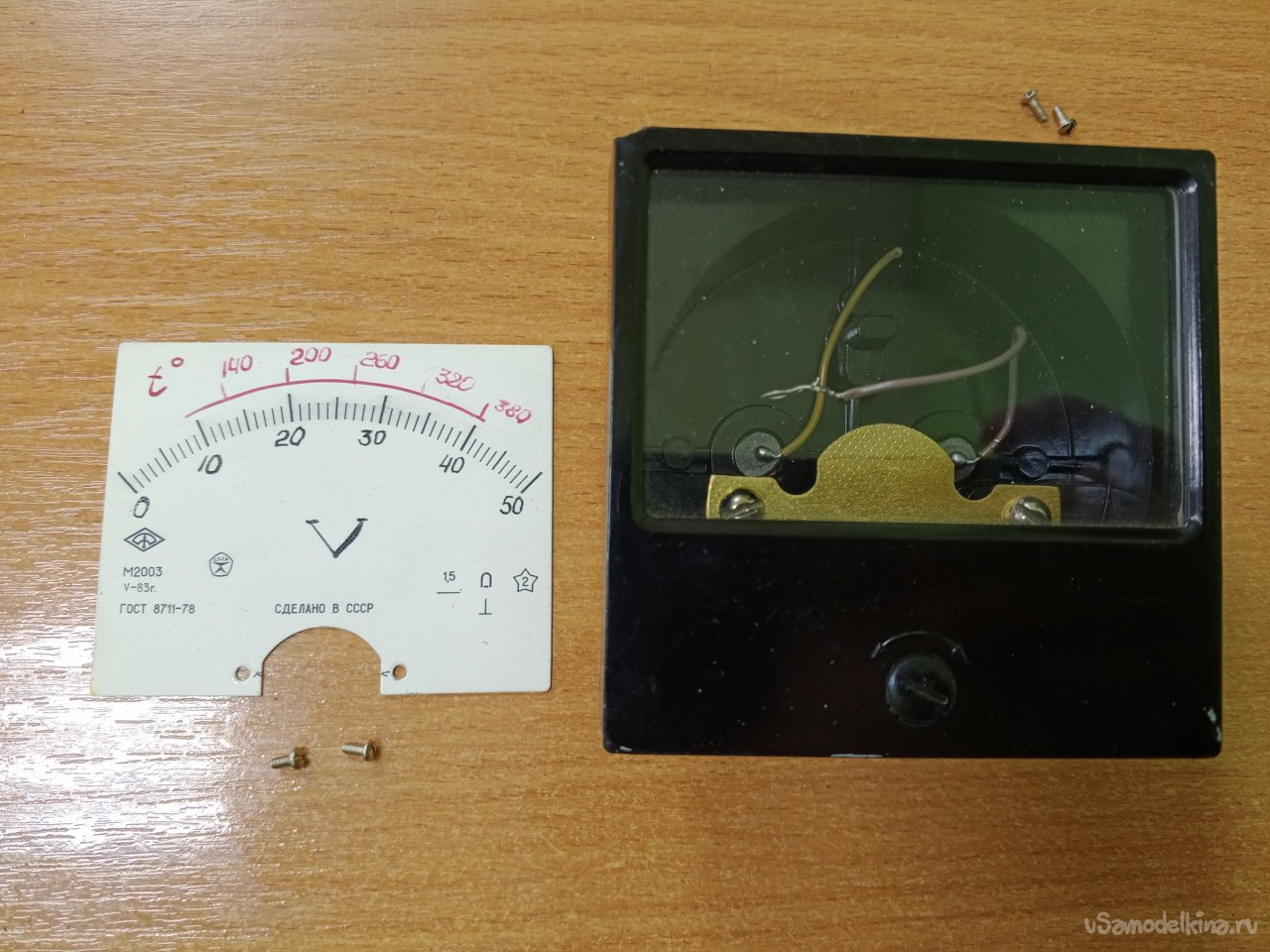

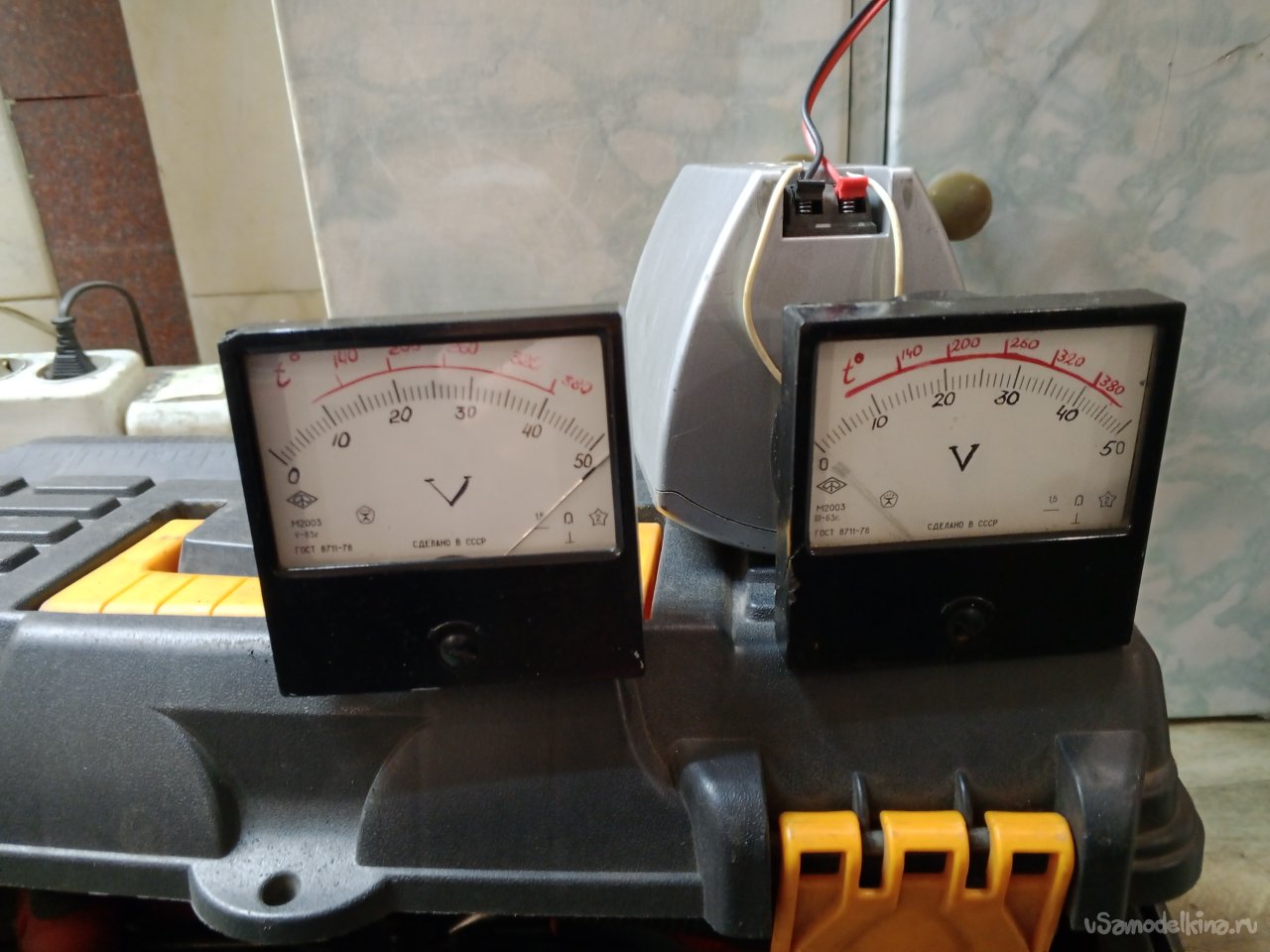

Перед дальнейшим монтажом слаботочки, решил проверить вольтметр, на предмет его работоспособности – подключил какой-то БП, от телеантенны, на 12 вольт и …. -стрелку зашкаливает, а при отключении, она застревает рандомно на шкале. Думаю, может «стукнутый, старый», ладно, есть «донор» в рабочей творческой мастерской. Подключаю «донора» на 12 вольт, стрелка «улетает» вправо, но хоть возвращается на «0», не застревает, 9 вольт, 1,5 вольта, такая же история. По обозначениям на шкале, вольтметр постоянного тока, вертикального расположения. Ничего не понимаю, какой номинал у прибора? Подключил к проводам динамика – стрелка «задрыгалась», прибавляю громкость звука – отзывается и очень активно откланяется в такт музыке. Очень странно. Сделал вывод – прибор, показывает, но какие значения не понятно, вот почему градуировка была нанесена от руки, какие-то другие значения «вольтметр» выдает… Через шунт подключали, как амперметр?

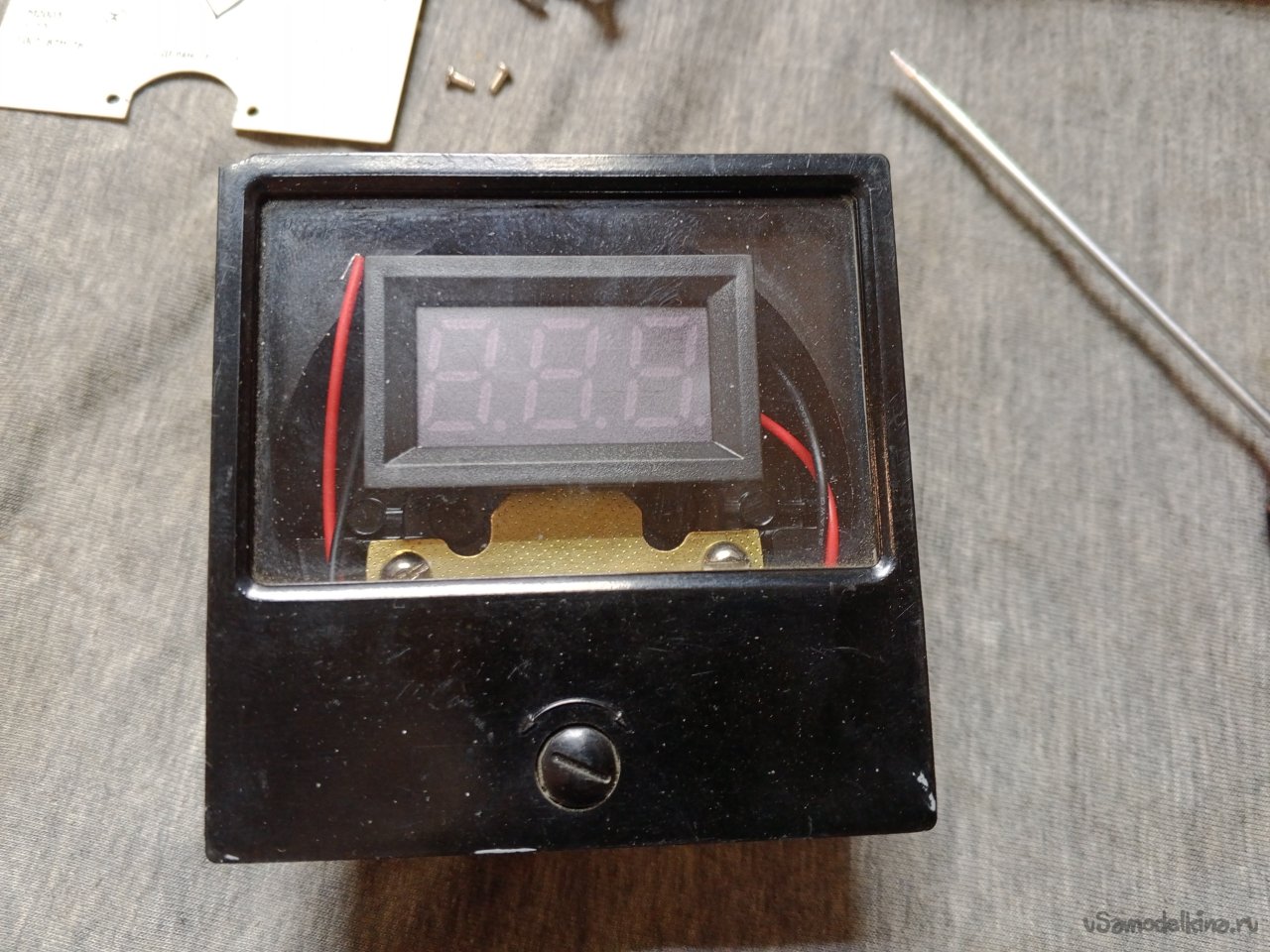

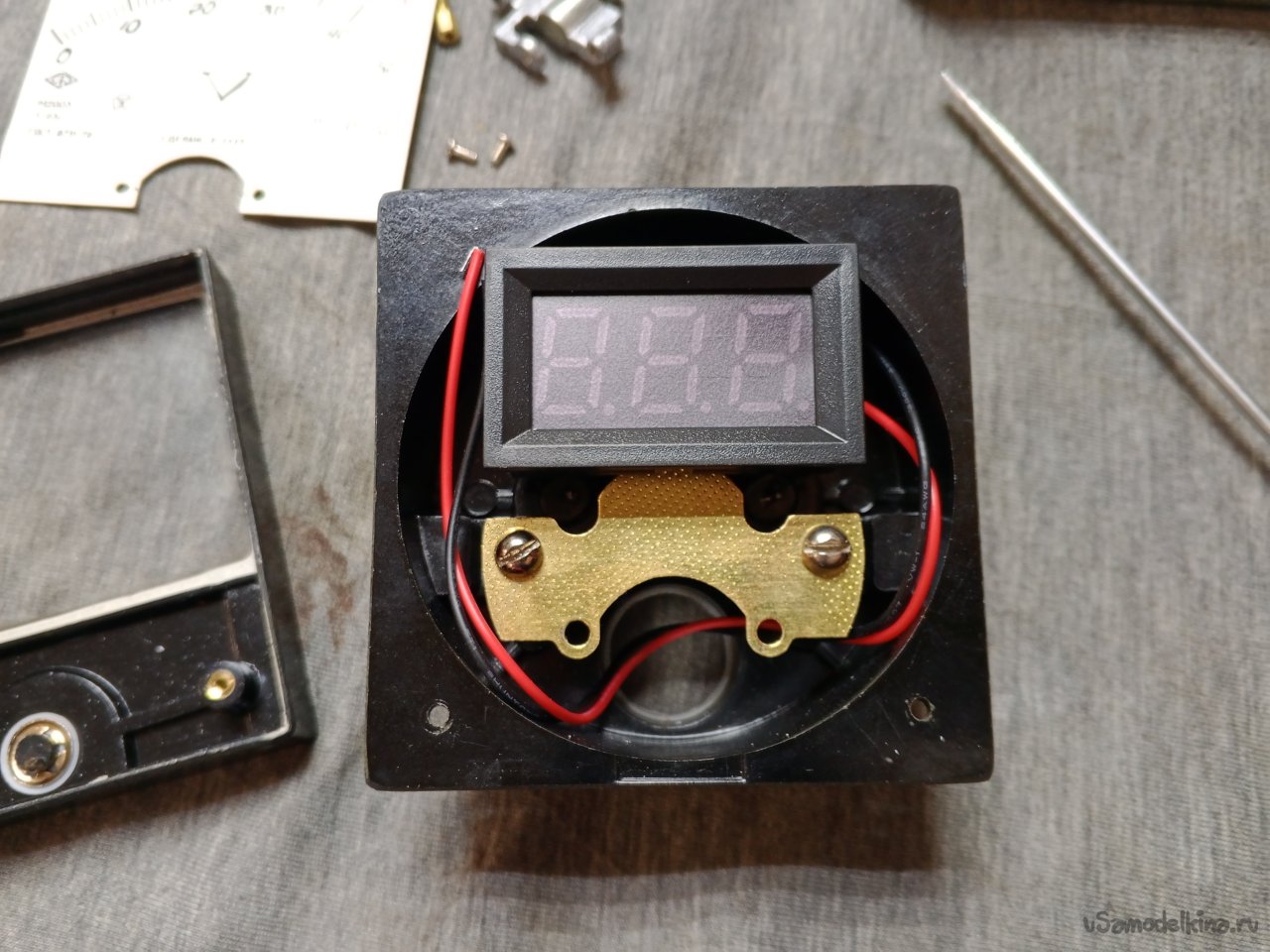

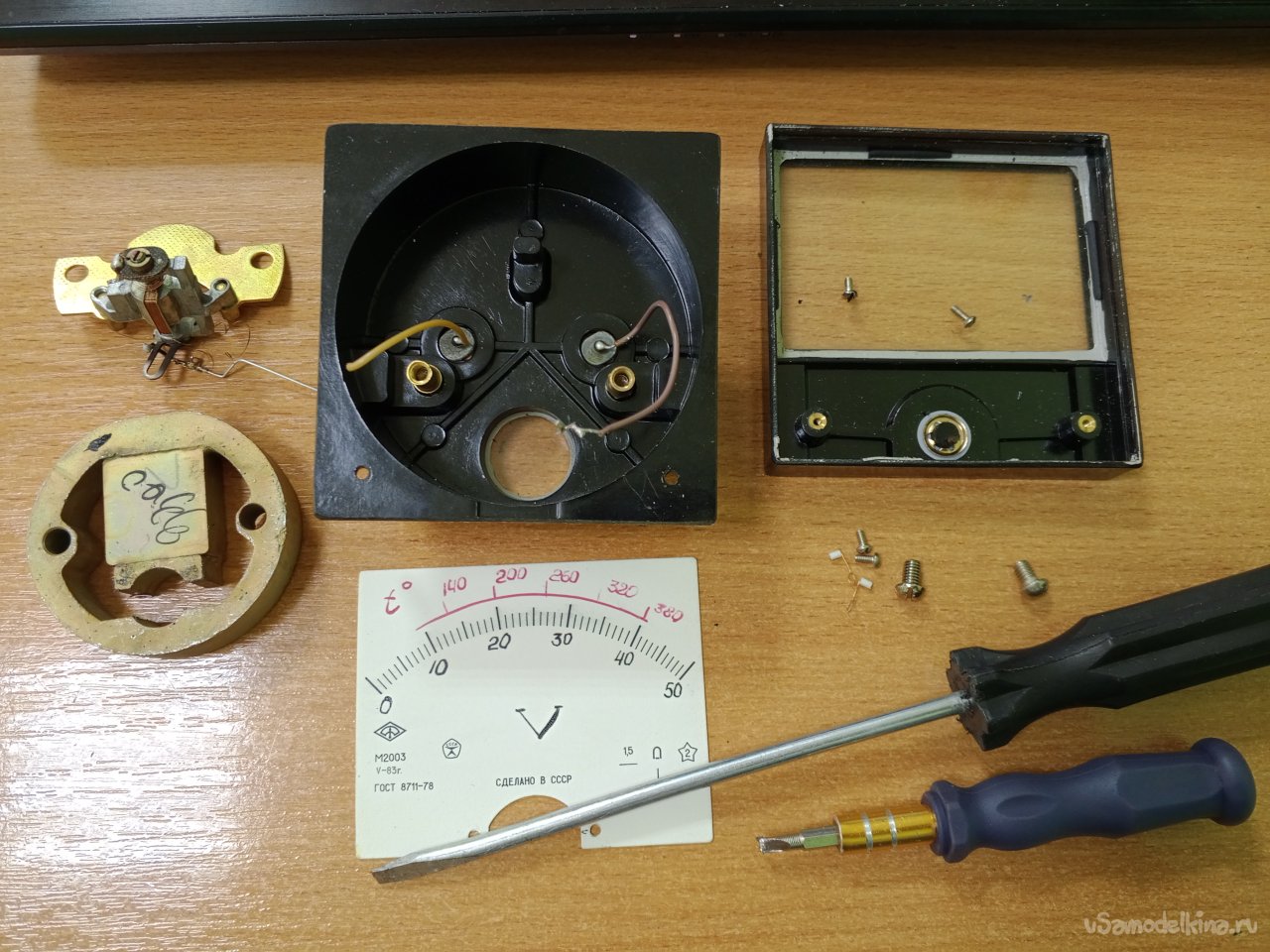

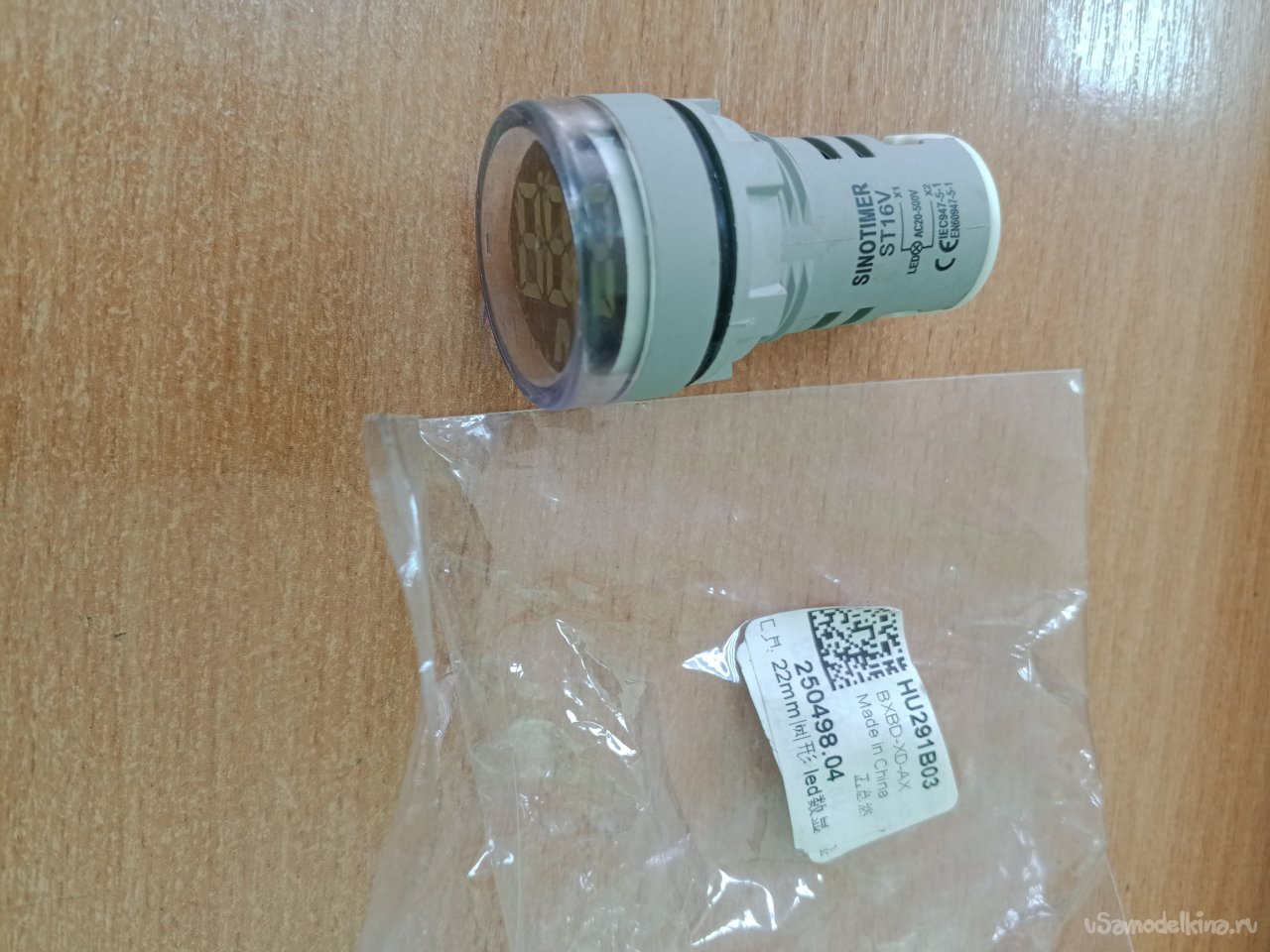

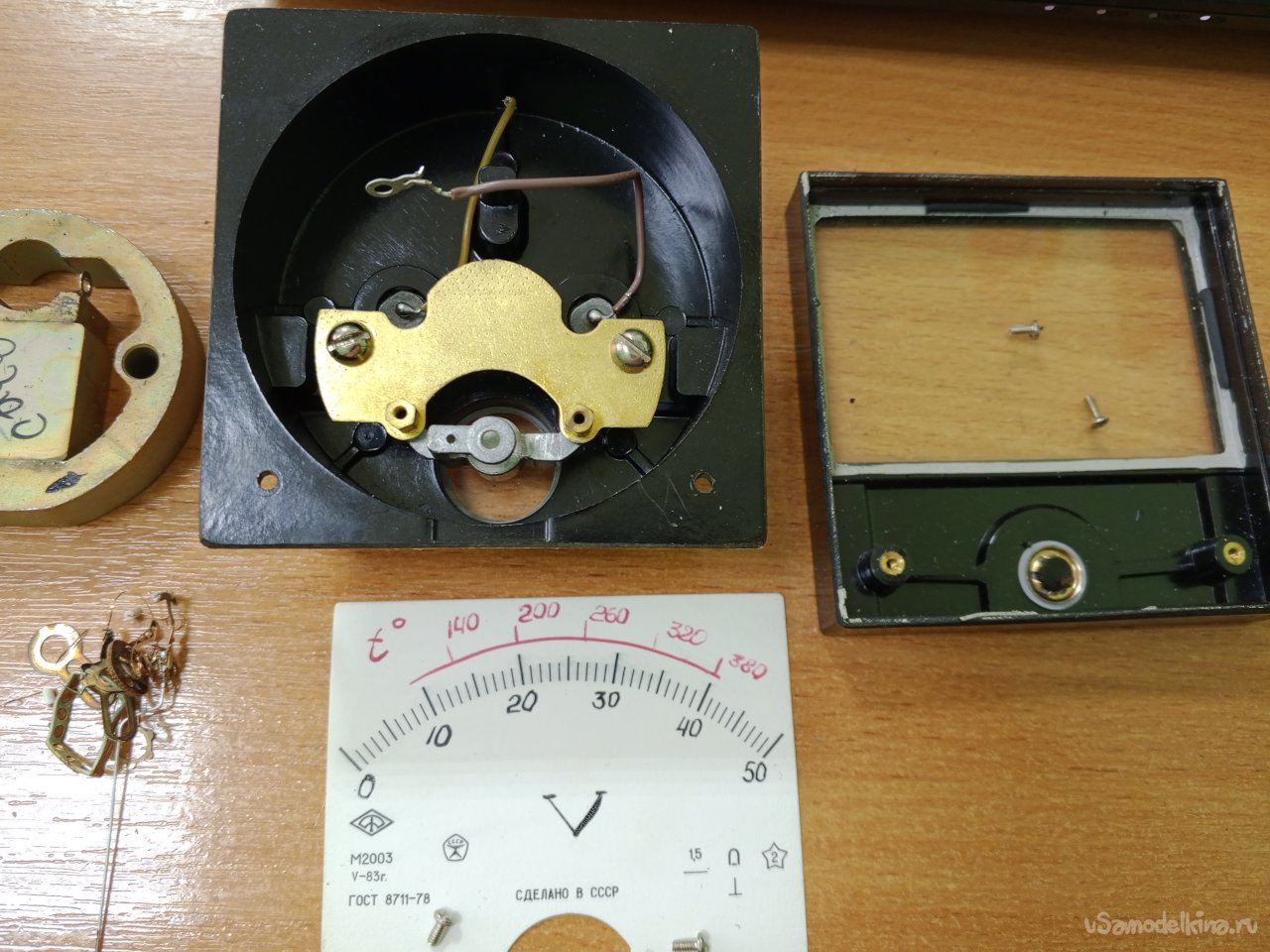

Посетив несколько магазинов радиодеталей, не нашел я подходящих вольтметров с посадочной «разболтовкой» 70х70 мм., как у моего. Решил «донора» оставить на потом (т.к. хоть что-то показывает и стрелка свободно ходит), а первого разобрать и корпус использовать на штатном месте, разместив в нем электронный вольтметр, заказанный на «Ягодной» площадке.

ШАГ 6. Монтаж проводов слаботочки.

Пока ждал заказ, решил продолжить монтаж. Подготовил провода, для пайки. Соединил розетки слаботочки общим проводом под минус. Подсоединил на розетки, питающие, плюсовые провода, по номиналам напряжения. Запараллелил от плюсов розеток, контрольные провода на «галетник» и отвел общий, на вольтметр слаботочки.

Шаг 7. Окончательный монтаж и сборка.

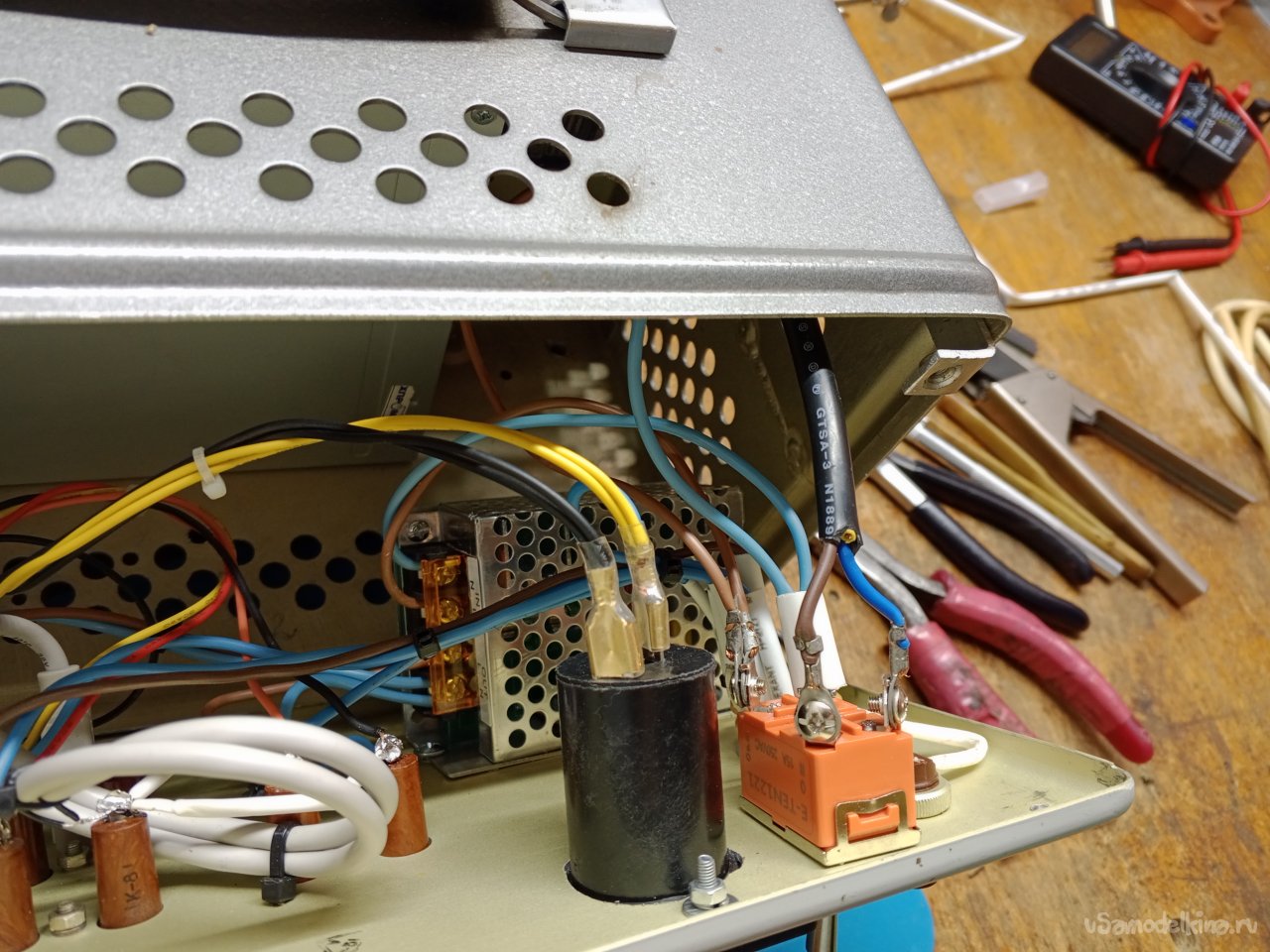

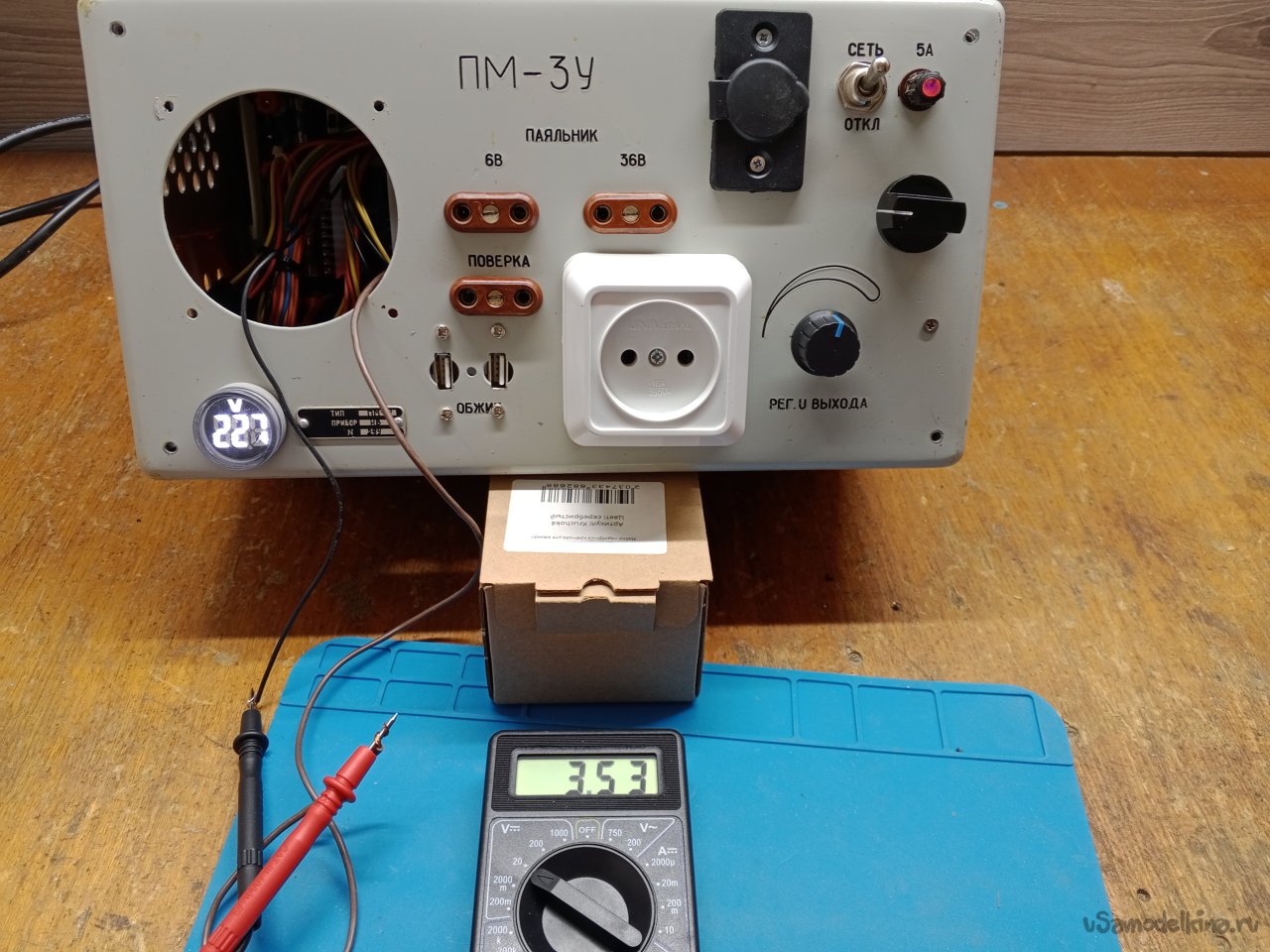

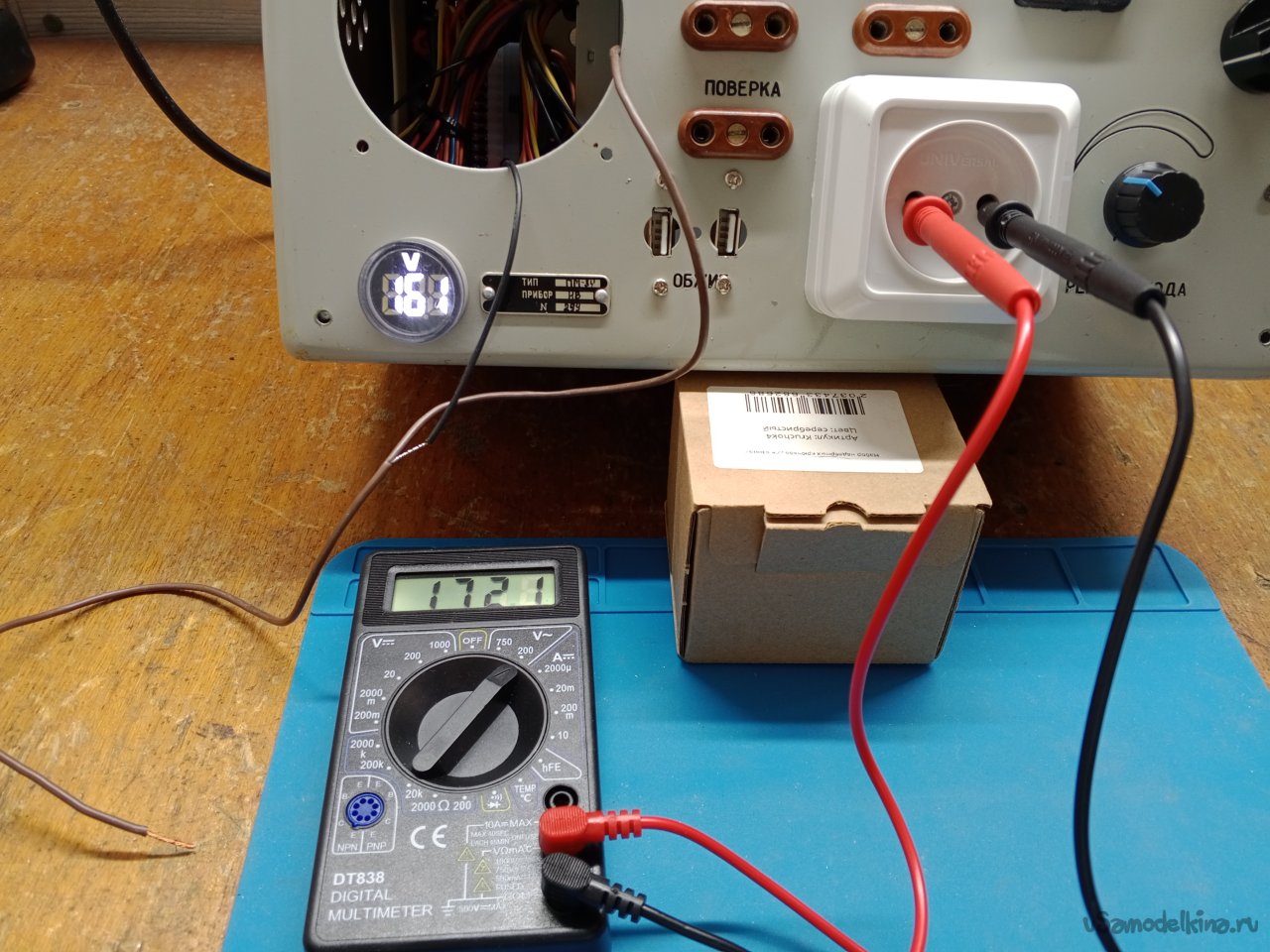

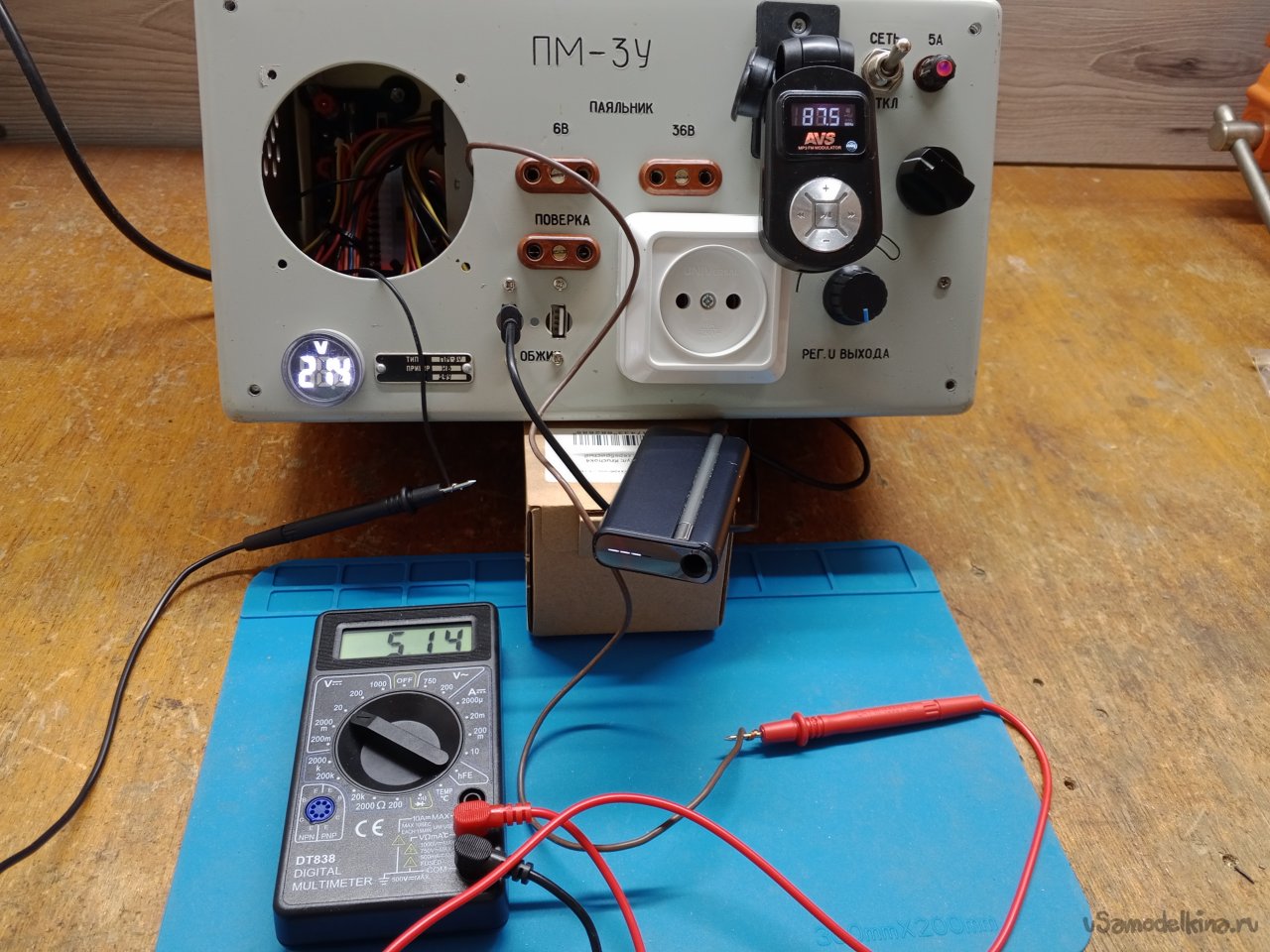

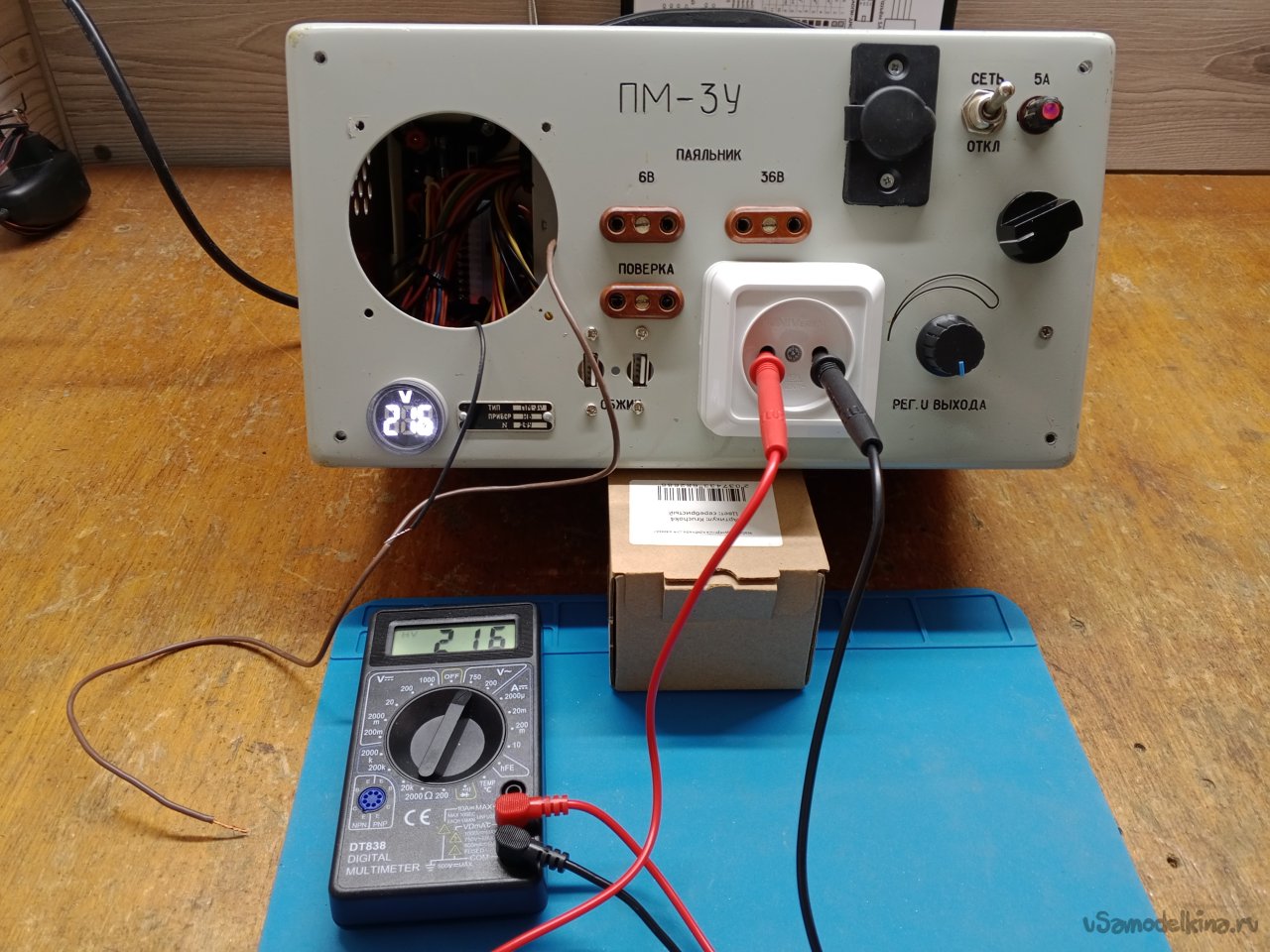

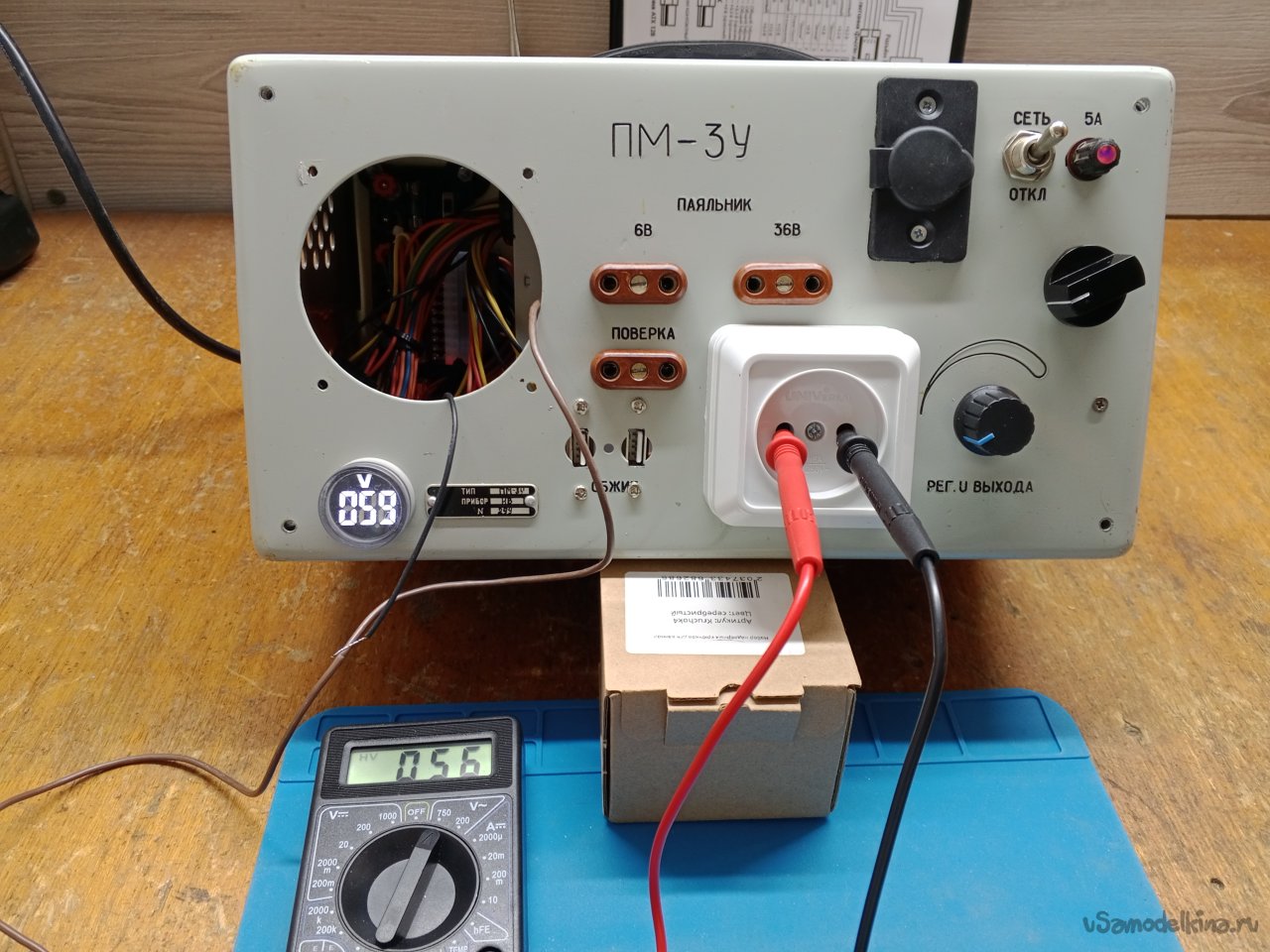

Подсоединил питающие провода к тумблеру. Произвел тестирование выходных напряжений. Всё подключил правильно, все системы работают. Единственное – при переключении «галетника», для тестирования выходных напряжений, происходит отключение компьютерного БП, видимо срабатывает защита. Причина, наверное, такая, ползунок при переключении, замыкает разные напряжения слаботочки. Например, со свободного, на тест 3 вольта, ничего не происходит, а с 3х вольт, на 5, срабатывает защита и т.д. Т.е., не разомкнув один номинал, замыкает ругой. При отключении – включении тумблера питания, работа восстанавливается. К сожалению, такой конструктив «галетника», об этом я не знал. Теперь, чтобы контролировать выходные напряжения, нужно отключить аппарат, перещелкнуть «галетник» и включить. Можно, конечно, разомкнуть плюсовой провод на вольтметр и поставить кнопку типа «Контроль», тогда показывать будет кратковременно, пока происходит нажатие, но мне хочется, чтобы показывало напряжение на том, или ином выходе, постоянно. В общем то эта проблема, для меня не критична, просто это момент нужно учитывать, при переключении контроля.

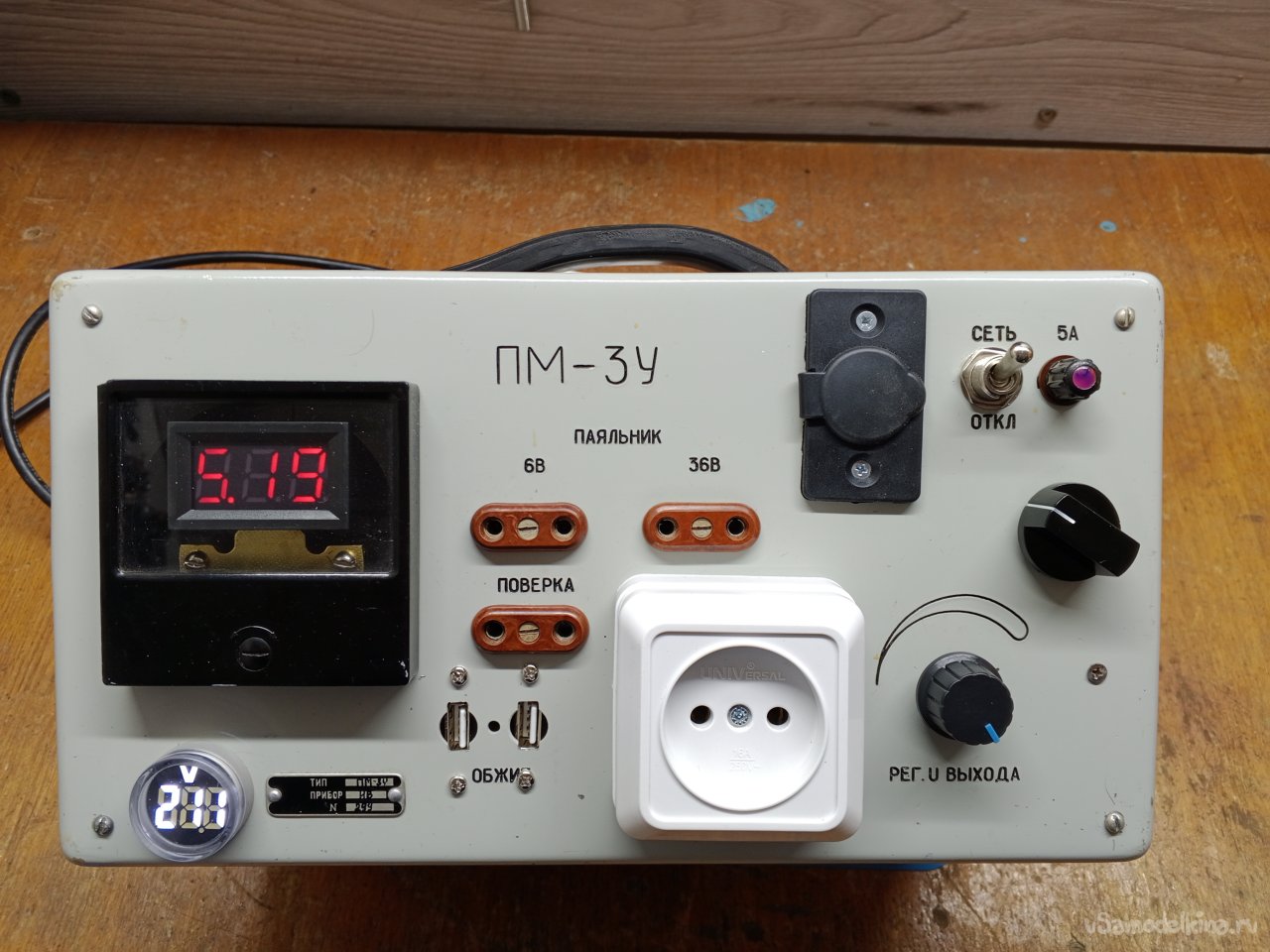

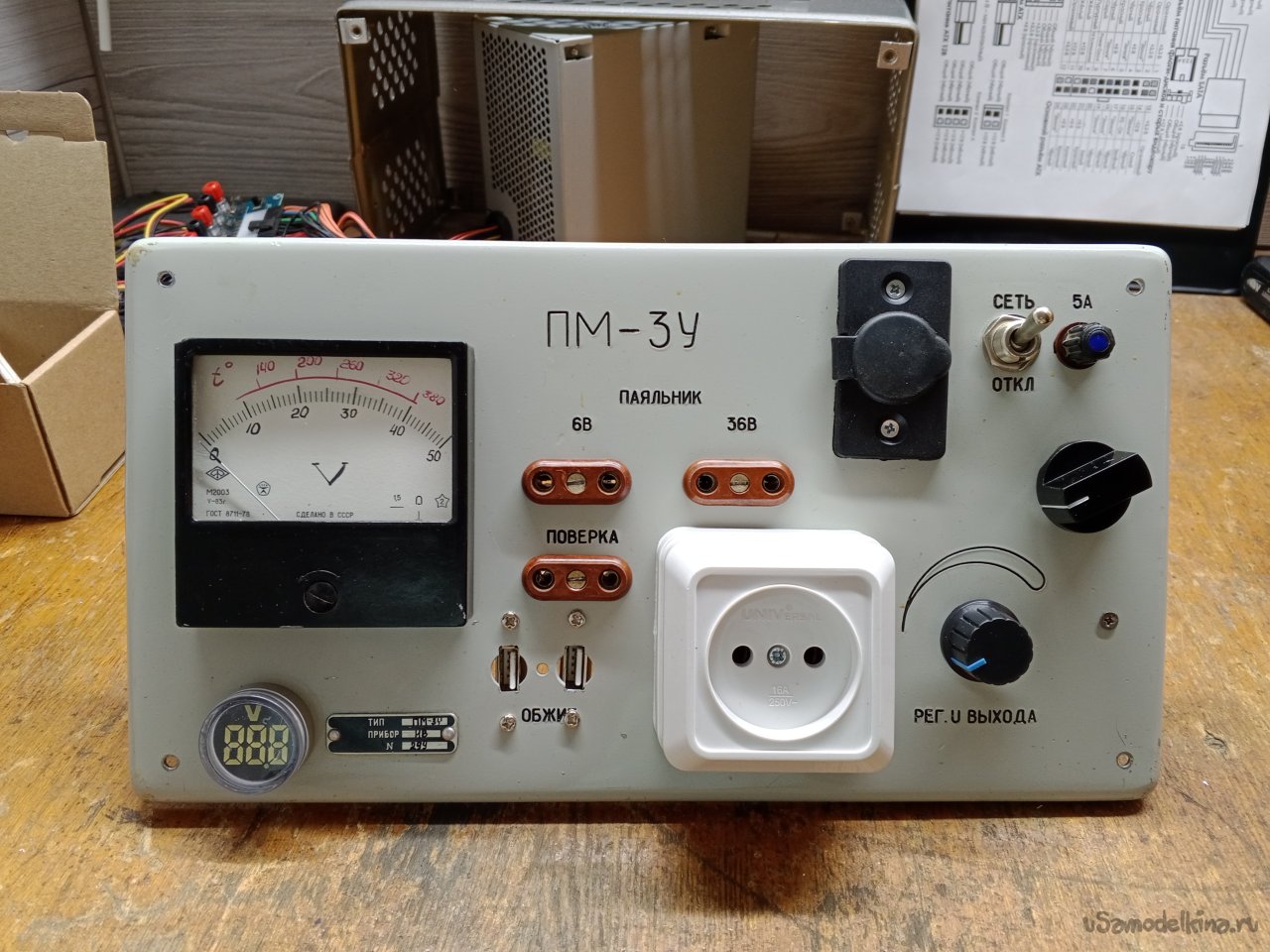

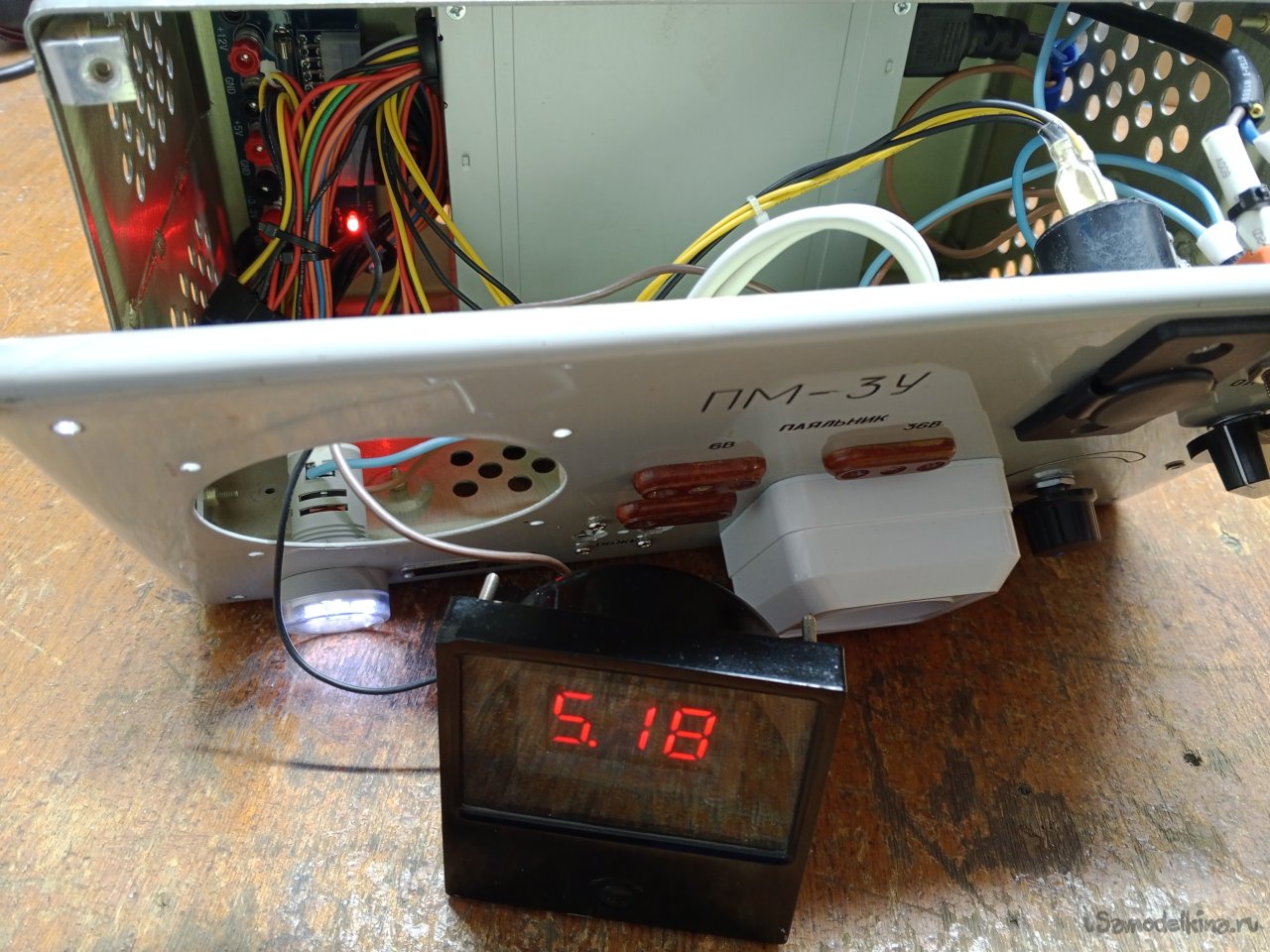

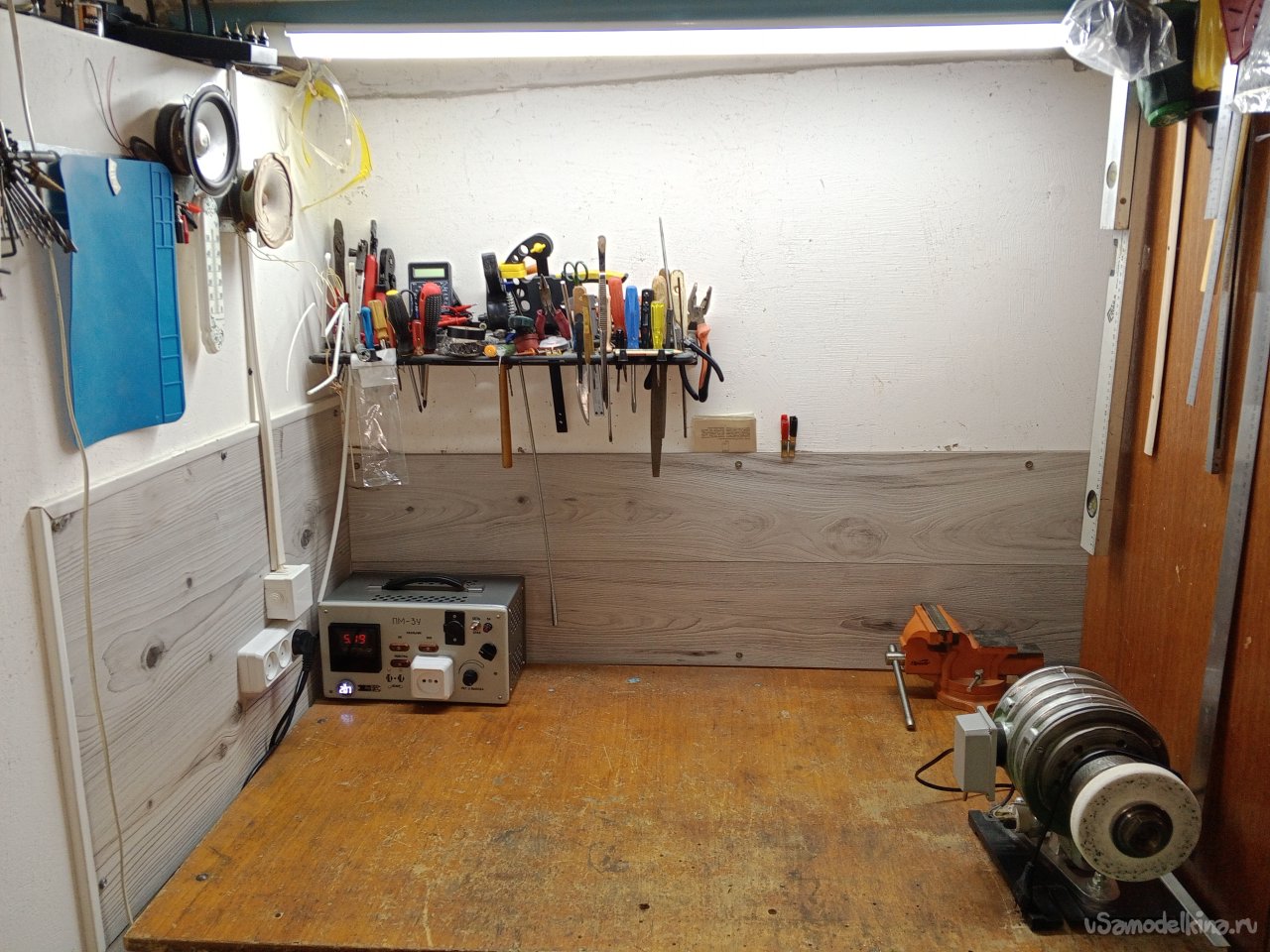

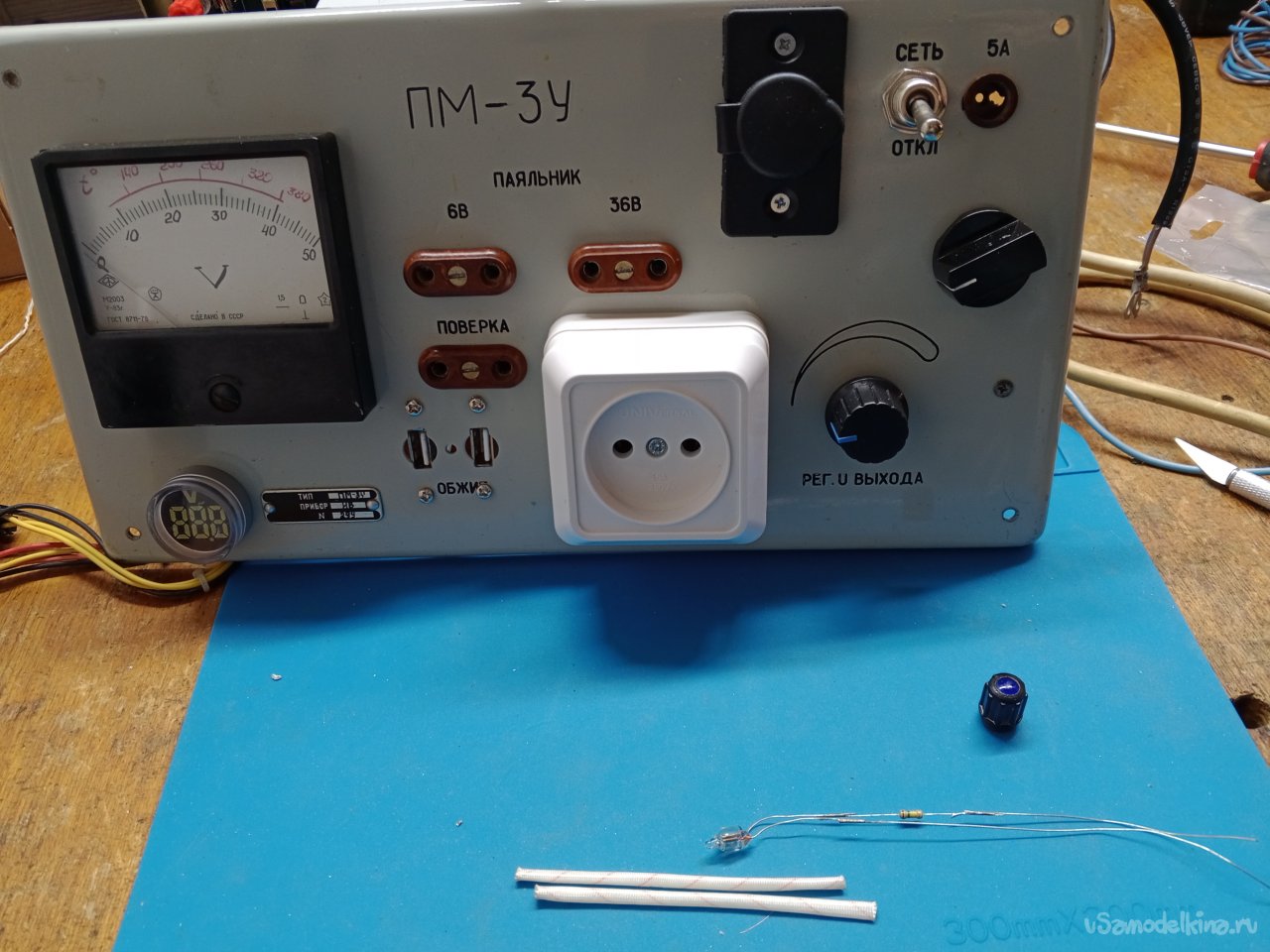

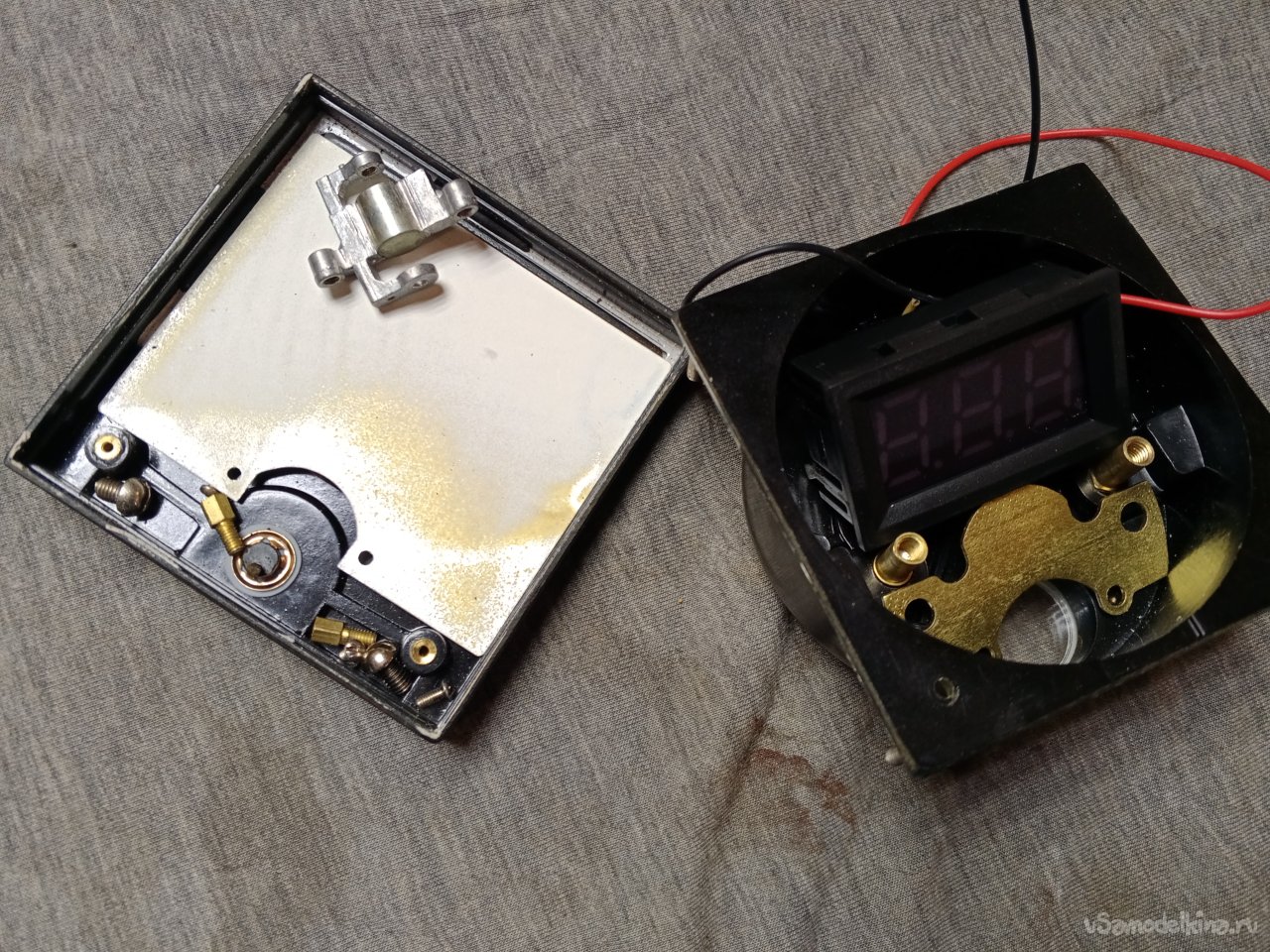

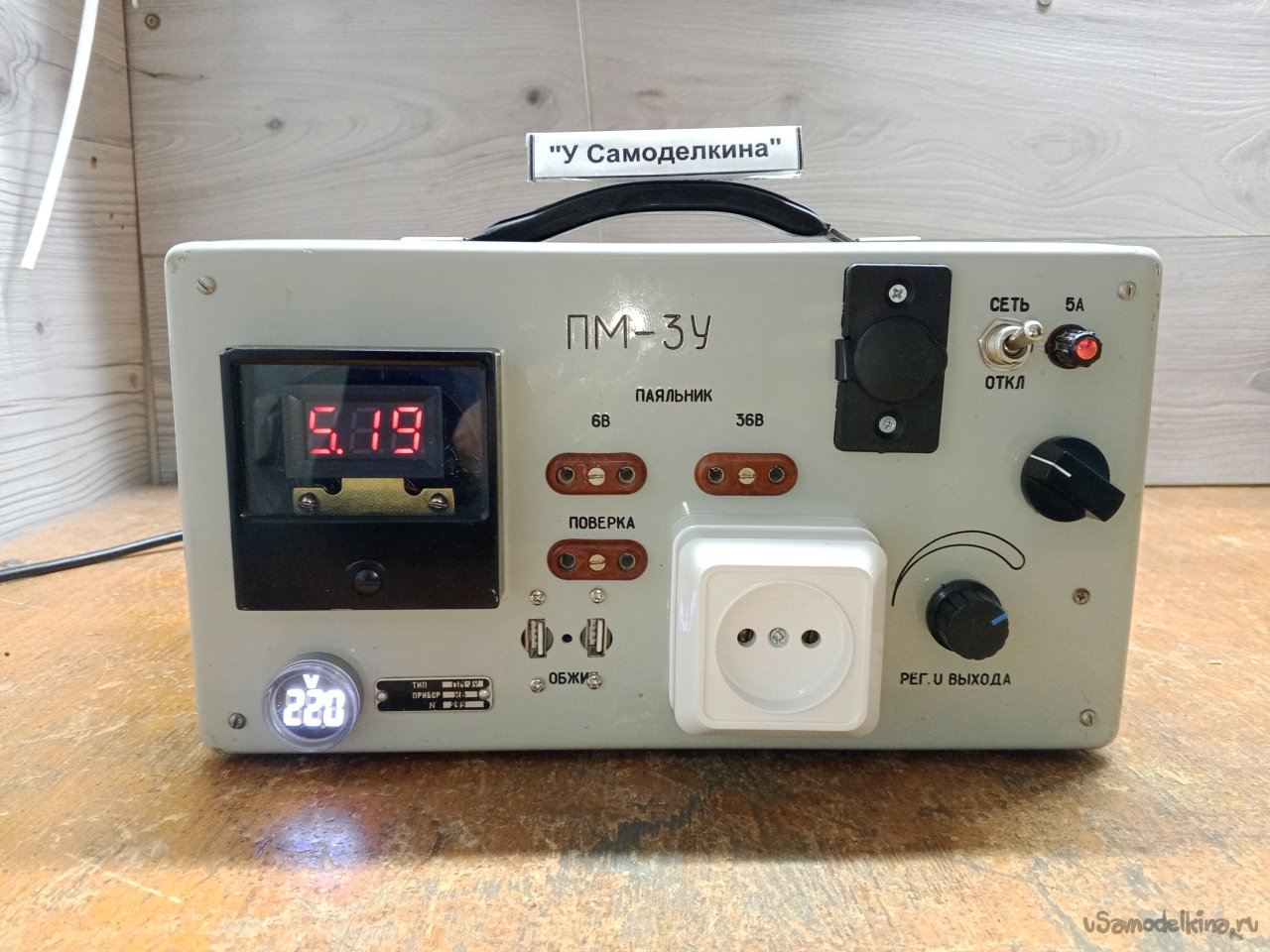

Получил заказ - вольтметр. Смонтировал новое в старое. Установил в штатное место на корпусе. Прикрутил переднюю и заднюю панели. Готово. Блок питания занял свое «почетное» место в мастерской.
