    Музыкальный центр «Ретро». «Вторая жизнь» старых вещей


    Доброго Всем времени суток! welcome
    Продолжу творческий проект серии «Вторая жизнь» старых вещей.
    Интерьер внутри беседки у меня стилизован под старину, а ля кусочки из прошлого, домашнего быта, во всяком случае, я так старался. Стол из станины от швейной машинки я уже описывал в своей статье на сайте, а остальные вещи «нарабатывались» до этого момента годами. Раньше, я не знал про сайт, а еще раньше, его еще и не было. Вот «Люстру» скоро, наверное «повторю», материал для самоделки собирается.





    В этот раз буду производить реконструкцию «Радиолы 60-х годов» и «подгонять ее» под «Музыкальный центр «Ретро» с современными цифровыми технологиями.
    Пошел я в «экспедицию» по антикварным магазинам, поглядеть что-к чему, а именно смотрел «Радиолы» раннего Советского периода. Приоритет был направлен, на компактность изделий. Но, в основном в продаже были большие экспонаты, или совсем «убитые» временем. Но кто ищет, тот найдет…. Подходя к одному из магазинов, взгляд мой «зацепился» за один экспонат, стоит, «родной» в витрине с краешку. Вот эта «Радиола», в принципе подходила под параметры, задуманные мной, да и вариантов честно сказать, на данный момент не было, даже «Авито» не в помощь и поездки в деревню на «заброшки».



    Начался долгий и упорный торг (как я люблю), с вариантами на обмен чего ни будь и т.д. В общем, цена была скинута вдвое, так как я забираю только корпус (он то мне и нужен), а «нутро» остается для разбора на алюминий, медь и «серебро ? scratch ». Снял хозяин с продажи данный аппарат и начал его разбирать. Вытащил нутро, но оказалось, что все «монолитно» с передней, стеклянной частью. Меня вариант разбора части с ручками настроек, не устроил. Короче ковырял он, потел (жара), верхний проигрыватель то же не «идет» (резьба на винтах забитая), в итоге, «заколебался», психанул, ireful срезал понижающий трансформатор на медь, и на этом моменте мы торжественно расстались…



    Вот так мне достался корпус от радиолы «Рекорд – 61





    Я считаю, что покупка была удачной. goodgood За 56 лет (на динамиках год изготовления стоял 1965), корпус, передняя панель (это первое что «убивается»), да и комплектация изначально, находились в хорошем состоянии.
    И так, займемся «пациентом».

    Материалы и инструменты: download
    Материалы:

    1. Болты мебельные.
    2. Динамики.
    3. Крепеж.
    4. Лак паркетный.
    5. «Радиола».
    6. Скотч малярный.
    7. Стяжки нейлоновые 2,5х150.
    8. Усилитель с FM радио.

    Инструменты:
    1. Бокорезы.
    2. Гравер электрический с насадками.
    3. Дрель.
    4. Карандаш.
    5. Кисточки малярные.
    6. Ключи шестигранные.
    7. Керн.
    8. Молоток.
    9. Отвертка +-.
    10. Паяльник с принадлежностями.
    11. Плоскогубцы.
    12. Сверло, Ф3, 5, 10мм.
    13. Степлер строительный.
    14. УШМ.
    15. Фен строительный.
    16. Шуруповерт.

    ШАГ 1 Разборка и генеральная чистка.

    Демонтаж деталей буду производить так, что бы по максимуму оставить внешний вид «Радиолы».
    Под основание, освобождаю корпус «Радиолы» и произвожу чистку внутреннего пространства. Для этого...
    Снимаю блок регулировок с платами.



    Отдельно освобождаю от радиодеталей и проводов механизм настройки волн с кинематикой движения стрелки по шкале, с рукоятками регулировок.
    Радио детали отдам продавцу, вроде как уговор был.




    Снимаю верхнюю крышку корпуса.



    Разбираю проигрыватель. «Откусил» четыре крепежных винта (забилась резьба). Снимаем блок проигрывателя пластинок. Снял двигатель с конденсатором и часть привода диска.




    На всех «блоках» стоит клеймо ОТК завода, но, к сожалению, без дат проверки.




    Снял картонные заглушки с технологических окон для настроек и ремонта электрической схемы «Радиолы».



    Открутил четыре шурупа (тогда они так назывались) и снял панель с динамиками.
    Вот, по клейму на динамике и определил, в каком году (1965) была выпущена «Радиола», я думаю, что детали в то время на складах не залеживались, а сразу запускались в производство. Динамики тоже отдал продавцу.



    Закреплены динамики были в «Т» образных пазах, специальными винтами, с гайкой.



    Подготовил детали к «бане». Намыл все по отдельности. Тараканы внутри жили походу годами (трупаки, пустые яйца bad ), да и у кого в Советские времена их не было, Все боролись с ними как могли. Металл проело от тараканьего го – на, но постарался по максимуму отмыть все детали.





    Кстати, на заднем фоне, на фотке, стоит «Серебряный», ждет своей очереди. Это еще один проект из серии «Вторая жизнь старых вещей» - «Простое точило для МСР в хозяйстве».
    Но один минус все - таки оказался, как ни старался застирать и высушить тряпичный фасад панели, потемневший клей (очень сильно растворяется от воды, сильно мочить нельзя) и желтизна от «времени», так и не сошли. nea



    Было принято решение прогуляться в магазин тканей и выбрать подходящий «фасончик».
    Старая ткань была удалена, панель зачищена и обтянута новой тканью «Жаккард стрейч». Фото до и после.





    ШАГ 2 Косметика.

    Деревянный корпус «Радиолы» был косметически подкрашен в тон, старался, как мог. Сколы и сильные царапины затампонировал ватной палочкой, защитным составом цвета «Орегон».
    После «косметики» корпус снаружи и внутри был покрыт лаком. Картонные детали то же покрыл лаком, для дальнейшего сохранения их самих, и оригинальных надписей.
    К стати 2 лайфхака Вам. 1-й, сколы и трещины на фанере крепления динамиков, с завода были заклеены бумажными полосками, я сначала не понял, зачем бумагу налепили, а потом как пооонялллл…, smiles после промывки от клея, верхний слой фанеры стал закручиваться по щелям (сорт фанеры самый «последний» типа – все равно под тряпку). Шлифанул насадкой, наклеил малярный скотч и под лак.
    2-й, если одевать пакет на лоток для покраски, то отпадает «геморр» с последующим его мытьем.




    ШАГ 2 Доноры.

    Донорами на динамики «вызвались», колонки от музыкального центра «нулевых» годов, фирмы «AIWA» и сабвуфер системы 5.1. домашнего кинотеатра тех же годов, фирмы «Elenberg».
    Донором на «мозг», «пошел» китайский «усилок» с FM радио, а чтобы все это работало, нашлась и плата блока питания, неизвестного происхождения, на 12 вольт.
    Процесс изъятия «органов» расписывать не буду, скажу одно – расстались доноры с ними легко. mosking









    ШАГ 3 Сборка.

    Сначала думал, что передняя панель «усилка» будет конструктивно отдельно и установится в удобном месте через шлейф, даже хотел за стекло, засверлив в нем отверстия для ручек и кнопок, но при разборе оказалось, что вся конструкция «монолитная». «Скрипя сердцем» принял решение резать металлическую станину проигрывателя. После разметки, «Без права на ошибку» прорезал технологическое отверстие в станине проигрывателя.

    Чутарик, все таки соскочила рука со «шлифкой» электро гравера, когда расширял паз для прохода платы «усилка», царапнул угол…, scare но не до металла.






    По управлению ручками на передней панели «Радиолы», осталась только кинематика стрелки частот. Решил задействовать левую ручку включателя, или выключателя (все спрашиваю: «А как правильно?» scratch ) всей «Радиолы», для подсветки шкалы. Сходил в магазин автозапчастей и приобрел две светодиодные лампочки на 12 вольт с маленьким цоколем. Сточил установочные «усики» с одной стороны лампочек и они «встали» в резьбовые цоколи «как родные».



    Блок питания еще тот «Франкенштейн» scares . Пробный пуск – горит.



    Устанавливаю в раму, произвожу предварительную распайку по полюсам. Хорошо, что при разборе оставлял концы проводков, а то место сварки, ни как не хотело лудиться. Я впервые обратил внимание на то, что провода сваривали, а не спаивали, интересная технология, а сейчас не используется, наверное…




    Окончательно устанавливаю панель динамиков с декор панелькой, вставляю стекло в раму и закрепляю все на штатные места.



    Основные динамики устанавливать пришлось по месту, размеры не позволяют установить их на штатные места. «Пищалки» приклеил к раме, там, где много технологических отверстий.




    Сабвуфер установил на «пол», над рамой, там штатные тех. окна, для ремонта «Радиолы». Пришлось нарезать пластиковых втулок на винты, по 30 мм., т.к. диффузор «саба» упирался в края рамы и со временем, его резиновая мембрана перетерлась бы о них.



    Для трансформатора блока питания, из сантехнического регулируемого хомута Ф110 - 150 мм, выгнул в размер крепление.




    Закрепил «потроха» БП на корпусе «Радиолы».



    Так как микросхема усилителя, изначально, была прижата к корпусу, который охлаждал ее, был приобретен радиатор охлаждения и установлен на место ему предназначенное.




    Закрепил станину проигрывателя на штатное место.
    Ну, а далее начал, да и закончил разводку проводки по точкам. Питающие провода на 12 и 220 V, подсоединил через колодки (220 через «керамику»). Закрепил провода стяжками в пучки. Вот как-то так получилось…





    Конец провода антенны зажал под фланец крышки проигрывателя, когда устанавливал ее на место (фланец будет доп. антенной). Крайним шурупом притянул к фланцу антенку от «усилка».



    Установил защитные картонки в тех. окна (будут еще раз залачены), а войлочные самоклейки на ножки.




    Получилось «Ретро радио» с элементами проигрывателя пластинок. Я считаю, что сохранил общий смысл «Радиолы» в данной реконструкции. whistle





    Поставил «Новых старичков» - радио и стол из станины от швейной машинки, из предыдущей публикации, в гараж на покрытие 2м слоем лака.



    Все, «Джобиздон!» boast

    ШАГ 4 Приятные ощущения.

    Втыкаем вилку в розетку, нажимаем кнопочки, поворачиваем «рукояточки» и слушаем приятную музыку. dance3

    P.S. Шнур aux - тюльпаны, закажу в нетмагазе.
    Все старался делать так, чтобы «Бальзам для глаз». Делай красиво, а некрасиво и так получится. Творите, но не натворите….

    УДАЧИ!!! smoke
    Вопрос\тема автоматически публикуется в соц. сети сайта - следите и там за ответами:
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
    Реконструкция, это...
    Как Вы относитесь к реконструкции старых вещей
    Всего проголосовало: 28

    Очень быстрый ремонт фотоаппарата CANON ixus V3

    Нечистая сила балуется. Ремонт объектива Canon EF 75-300mm f/4-5.6 III USM

    Добавить комментарий

    31 комментарий
    Razrabotchik
    Razrabotchik,


    Нет и да!!

    Фигня-фигнёй, Хозяину сайта необходимо задуматься о звуковых комментариях с качественным звуком. Ведь самодельный звук, как и самоделка, будет всё развивать и переплюнет всех и вся!  ya_za Денег мне не надо. У меня всё есть. Готов помочь....


    Razrabotchik

    кажется, кто то петь будет уже сегодня...

    Нет и да!! Сегодня младшему внуку Артёмке, 2 годика и я очень рад за них всех. На фото Василиса, Даниил и Артём.


    https://my.mail.ru/mail/ylarchin/musik/mediaПесню в моём исполнении можно послушать на моей страничке МОЙ МИР. Очень жаль что на этом сайте не получается загрузка песен. Или я что-то делаю не так?

    ino53
    Razrabotchik, кажется, кто то петь будет уже сегодня...


    Razrabotchik
    Валерий,


    А песня и правда, очень хорошая!

    Спасибо за помощь, приступил к репитипитиции....Завтра спою heat


    Валерий

    А песня и правда, очень хорошая! Я её пою во весь голос за рулём, если долго, часами еду на дальняк,. Чтобы спать не хотелось. Бодрит.)))))

    Але нови ностра алис!
    Валерий
    Цитата: Razrabotchik
    Где в инете найти слова этой песни? Я на гитаре подобрал-бы аккорды, сыграл и спел. И всем бы дал послушать. Ну?


    О проблемы у тебя!))) Пятнадцать сек. времени. Первое попавшееся, и сразу с аккордами.

    На

    Але нови ностра алис!
    Razrabotchik
    Валерий,


    Плохо помнишь!!!

    Совсем мелким был, мама говорит что у меня только хорошо получалось ОЙ-ТЫ. declare Хоть мелодию и помню, но слов не знаю. Где в инете найти слова этой песни? Я на гитаре подобрал-бы аккорды, сыграл и спел. И всем бы дал послушать. Ну? good


    Валерий

    Я её на этом слушал. И сохранил.

    Але нови ностра алис!
    Валерий
    Цитата: Razrabotchik
    Крутил на скорости "78" тогдашнии песни и мяукал как мог. Даже слова помню - Ой ты, дорога длинная, Ой ты земля Целинная, Ой ты простор широкий .... Да-а, было времечко.

    Плохо помнишь!!!

    "Ой ты, дорога длинная!

    Здравствуй, земля целинная!

    Здравствуй, простор широкий!

     Весну и молодость встречай свою!"


    А с другой стороны, часом, не "Верховина - маты моя" была? И мужик с двумя дудками на кружочке бумажном)))))

    Я, благодаря этой пластинке, песню "Едут новосёлы" всю целиком знаю. Задорная была. Весёлая. В отличии от нудной "Верховины" с другой стороны.))))


    П.С. Особо нравится куплет, где


    Ты ко мне приедешь раннею весною
    Молодой хозяйкой, прямо в новый дом.
    Голубым рассветом тучной целиною

    (Внимание!!!)


    Трактора с тобой мы рядом поведем!!!!


    Вот она - семейная идилия!))))


    Але нови ностра алис!
    Razrabotchik
    ino53,


    А где я про лампы-то мяукал?

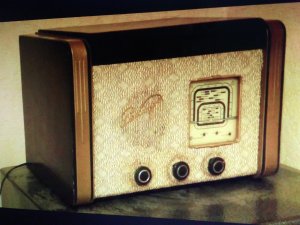

    У меня в детстве был вот такой аппарат. Левая кругляшка -"включение и громкость", средняя кругляшка -"настройка радиостанций" и правая - "переключение волн и включение проигрывателя".

    Крутил на скорости "78" тогдашнии песни и мяукал как мог. Даже слова помню - Ой ты, дорога длинная, Ой ты земля Целинная, Ой ты простор широкий .... clapping Да-а, было времечко. Потом, когда подрос, этот агрегат переделал на передатчик и хулиганил в эфире.

    Валерий

    Цитата: Гость Эдуард
    радиола потеряла свою оригинальность и ценность


    Которой не было никогда! Точнее, ценность у неё была только тогда, когда её впервые покупали...

    Не надо возводить хлам в разряд раритетов!!! И придумывать какую-то мнимую ценность, создавая "псевдо-музей старья", на практике никому не нужного!

     Там ФМ вообще не нужен как и мр3.

    Может быть, всё-же автор лучше знает, что именно ЕМУ нужно?



    современные динамики говнище полнейшее, старые динамики были лучше во 100раз


    Да ну??? Вот, прям, лучше звучали, да? ....

    И машины старые, наверное, более экономичны и комфортны? И лампы накаливания - лучше, чем диодные... Да всё старое было лучше!!!!  А уж, про ламповые усилки давно всем всё известно! Они лучше звучат ОДНОЗНАЧНО!!!!  Даже если они - примитивные, а современный, с которым сравнивают - навороченный! Он же всё равно НЕ ЛАМПОВЫЙ, а значит и звук у него - плохой! Прогресс - всегда зло!

    Вообщем из ретро радиолы  сделал какоето китайское говнище с законом под ретро.

    Да кому нахрен нужна эта радиола??? Понадобится - пачками найти можно! Что с ней делать? Включать пластинку "Едут новосёлы" и дрочить и ностальгировать о том, как всё хорошо было?

    Так хорошо - СЕЙЧАС!

    Там не осталось ничего "ретро" кроме корпуса.


    А нафиг что-то ещё??? Человек делал СТИЛЬ, а не занимался реконструкцией "старины", которая по художественной, исторической и РЕАЛЬНОЙ ценности мало отличается от моего школьного портфеля, который я недавно нашёл случайно...

    Мне тоже его боготворить и кричать, что "сейчас так не делают" на основании того, что ему сорок лет? И заставить детей носить его, а не удобный современный (но, сцуко, китайский) портфель.



    Але нови ностра алис!
    Гость Эдуард

    Была нормальная ламповая радиола, нет же разбомбил и сделал какое то дерьмо современное китайское, радиола потеряла свою оригинальность и ценность, так как остался только корпус. Там ФМ вообще не нужен как и мр3. Можно было оставить штатную ламповую схему и родные детали(нафига их отдал продавцу не понятно, ведь заплатил же за радиола следовательно все детали куплены).современные динамики говнище полнейшее, старые динамики были лучше во 100раз,также и китайский усилитель говно отвратное цифровое, родной ламповый усилитель куда лучше и мягче звучит. Вообщем из ретро радиолы  сделал какоето китайское говнище с законом под ретро. Руки бы оторвать за порчу оригинальной радиолы. Там не осталось ничего "ретро" кроме корпуса.

    Борис Минаев

    Жалко радио ! Можно было поднять. Чтобы играло - добавить китайскую платку с радио, мп3, и т.д. Только без морды, чтобы видно не было, использовать д.у.

    А так : " Снаружи лак, а внутри кал!" Я против такой мУдернизации !  И самое обидное, что у человека руки золотые и возможности есть, а в голове одни понты, что доказывает эта изуродованная радиола.

    Потапыч

    Сабвуферный динамик остался без герметичного корпуса и без фазоинвертора. "Бубнить" будет а Звука не будет. Главное зуд в руках унял и то хорошо

    vedernikov.vital Автор
    Гость Степан,


    Зимой, побольше свободного времени будет, на громкость точно доделаю, а с кнопками проблематичнее. А так, пультик имеется от усилка и при открытой крышке лакированая поверхность хорошо ИК сигналы отражает в приемник.

    Не начинай дела, конец которого не в твоих руках...
    Korolev
    Валерий,
    Не правда! Я не полный! Я худощавый!

    А я-то думал что ты в меру упитанный мужчина! smile


    ino53
    Цитата: vedernikov.vital
    vedernikov.vital,
    Извини если был не прав sorry

    Это ты что, сам с собой разговариваешь? Понимаю, с умным человеком и поговорить приятно...  xaxa

    Цитата: vedernikov.vital
    ino53,
    Усилитель  fool там "ламп" изначально не было! Концепцию смотри, хватит мяукать yes

    А где я про лампы-то мяукал? scratch

    Цитата: vedernikov.vital
    ino53,
    Возьми "старое" посмотри, полюбуйся, оставь, а если хоч дальше двигаться, нужно что то менять. friends

    Ну, на вкус и цвет... pardon




    Валерий
    Цитата: vedernikov.vital
    Валерий,


    Спасибо, адекват полный!


    Не правда! Я не полный! Я худощавый!  scratch

    Але нови ностра алис!
    Гость Роман

    Мне кажется, что можно было бы попытаться восстановить "родные" функции, и добавить к ним bluetooth, чтение mp3 с флэшки и FM. А так - только корпус и остался.


    vedernikov.vital Автор
    vedernikov.vital,


    Извини если был не прав sorry

    Не начинай дела, конец которого не в твоих руках...
    vedernikov.vital Автор

    Попробуйте сначала найти материал, для реконструкции. Вещей нормальных все меньше и меньше. Даже в экспедициях нечего толком " поднять" ВСЕ пропито и сдано в металл в деревнях, людям деваться некуда....

    Не начинай дела, конец которого не в твоих руках...
    vedernikov.vital Автор
    Валерий,


    Спасибо, адекват полный!

    Не начинай дела, конец которого не в твоих руках...
    vedernikov.vital Автор
    Гость Степан,


    Без комментов! friends

    Не начинай дела, конец которого не в твоих руках...
    vedernikov.vital Автор
    ino53,


    Возьми "старое" посмотри, полюбуйся, оставь, а если хоч дальше двигаться, нужно что то менять. friends

    Не начинай дела, конец которого не в твоих руках...
    vedernikov.vital Автор
    ino53,


    Усилитель  fool там "ламп" изначально не было! Концепцию смотри, хватит мяукать yes

    Не начинай дела, конец которого не в твоих руках...

    Акустика конечно через зад, но вообще молодец. Мне по наследству достался проигрыватель с пластинками. Думаю в параллель, воткнуть какой нибудь блютуз с усилком с АЛИ, а в старой схеме, только конденсаторы поменяю. Но это зимой, а сейчас лето. drinks

    Гость Степан

    Я бы лампочки в жёлтый тон подкрасил. Так они винтажнее.

    А электроника...да пусть будет новое..

    Только постарался бы задействовать старые органы управления. С громкостью вообще наверное не было бы проблем, там и выключатель питания.с настройкой тоже бы заморочился. Хотя бы добавил что то  на шкиф кпе ,микро выключатели, типа настройка вперёд, настройка назад, что бы имитировалась настройка ручкой кпе.в общем бы поразбирался с рессивером. А быть может и задействал винтажный проигрыватель, ведь пластинок ещё полно.

    ino53
    Цитата: Гость Виктор

    К такой "реконструкции" отношусь отрицательно.

    Почему? Многим (Валерий, например) нравится. А я оставил бы старые динамики, усилитель. Может быть, еще вращение диска при работе. Хотя это уже перебор... pardon

    Валерий
    Цитата: Гость Виктор

    К такой "реконструкции" отношусь отрицательно.

    А я - положительно! Отлично человек сделал. Если нужен "музей" - нужна старина! Если нужно в быту создать уют - старина не нужна! Нужна стилизация под старину с её (старины) элементами!

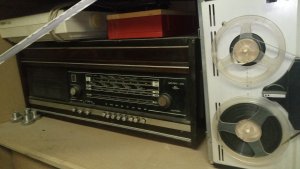

    У меня вон два бобинника есть рабочих. И выкинуть жаль и...нахрен не нужны! Ленты уже "сыплются". Звучание такое, что чуть-чуть понятно, что это Челентано, а не АББА.)))
