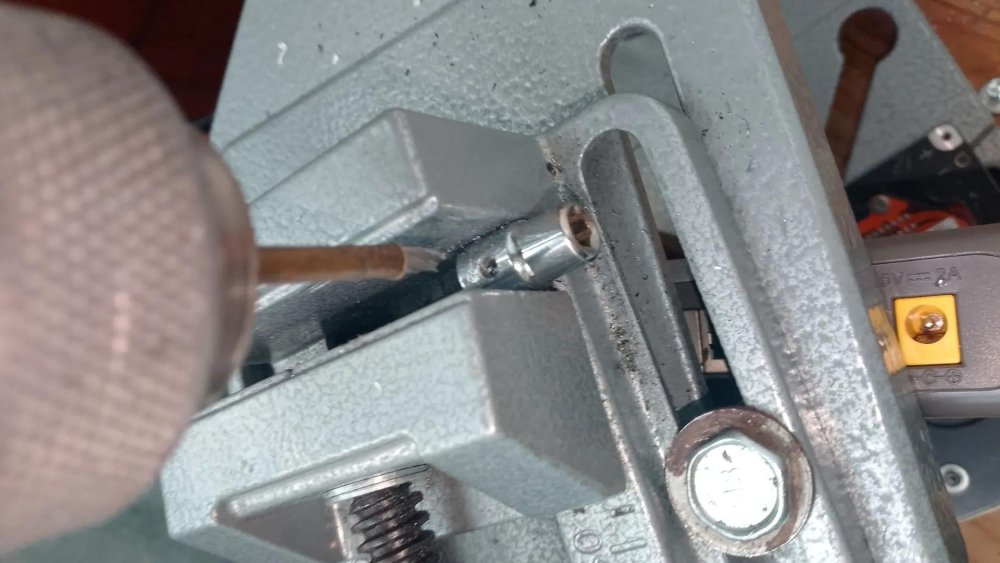

Самой недорогой идеей из следующих оказался актуатор – преобразователь вращательного движения в поступательное. Вроде и недорого, около 2000 руб, и прямым движением можно открыть/закрыть форточку. И концевики имеются, не знаю, хорошо ли это, особенно зимой, когда надо приоткрыть форточку на заданную ширину. И в то же время я смотрю на мой моторчик и понимаю, что простейший актуатор можно сделать из него. Находим такую рогулину, видимо, когда-то это была маленькая струбцина, отпиливаем от неё всё лишнее, получается резьбовая шпилька диаметром 5 мм, и сверлильным станком пытаемся просверлить маленькое отверстие, чтобы закрепить в головке. Но сверло соскакивает, и вместо отверстия получается выемка на полтолщины резьбовой части. Не беда, этой выемки хватит для фиксации шпильки в головке. Скрепкой делаем соединение, и даже хорошо, что оно всё свободно шевелится – в случае нарушения соосности эти люфты и зазоры не дадут механизму сломаться. Наша шпилька теперь приобретает название «ходовой винт». А в качестве рабочего штока самое простое использовать маркер подходящего диаметра. Разбираем маркер, оставляем только корпус. Внутрь маркера вплавляем разогретую зажигалкой гайку, она как раз по размеру, после остывания сидит плотно и надёжно. В другой конец фломастера аналогично вплавляем штучку с резьбой и кольцом на конце (Королёв найдёт, как это называется). Собственно, собираем стенд и подключаем электричество. Удивительно, но оно работает! Но, один оборот за 8 секунд. Длина ходового винта 7 см, и его полное открытие занимает около 10 минут. Жена меня поколотит за такое время ожидания открытия форточки. Вот и выходные подошли к концу, пока промежуточные итоги такие, а дальше надеюсь с помощью наших экспертов и не только продвинуться дальше к своим целям.

Начнём с исследования и лабораторных работ, благо цена вопроса на начальном этапе 167 рублей.

Нам понадобятся:

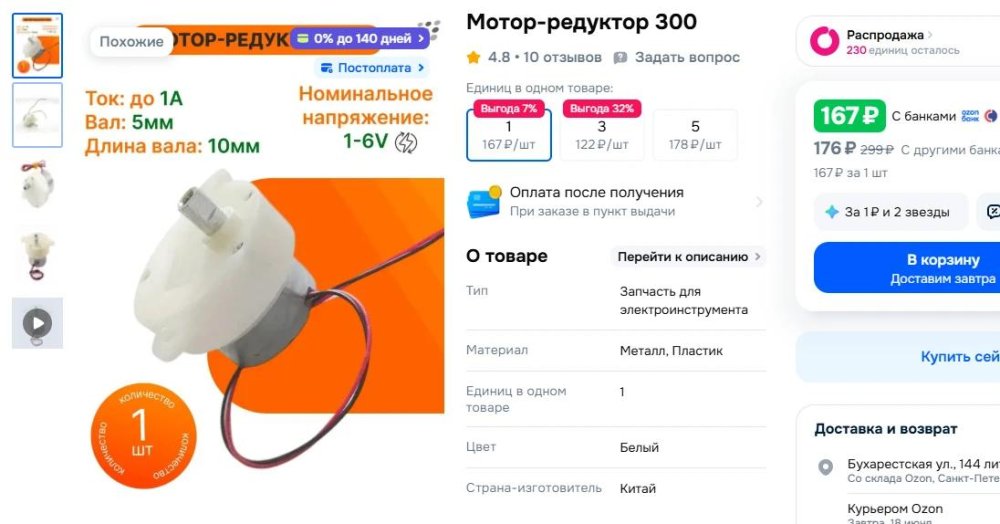

Мотор-редуктор 300 (рабочее напряжение 1-6 В)

Болгарка

Сверлильный станок

Скрепка

Маркер

Винтики/гайки/болтики и другие метизы

Порядок производства самоделки.

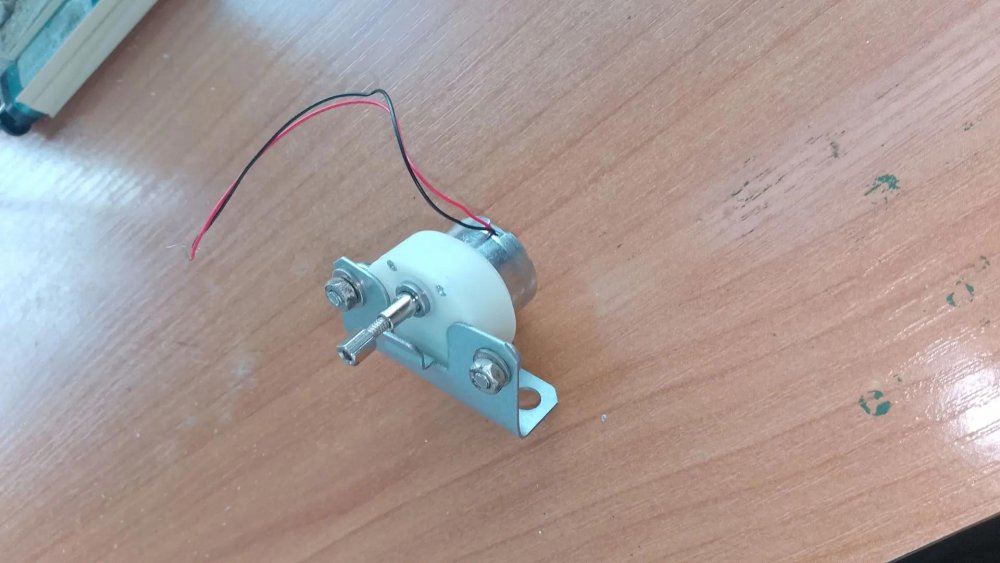

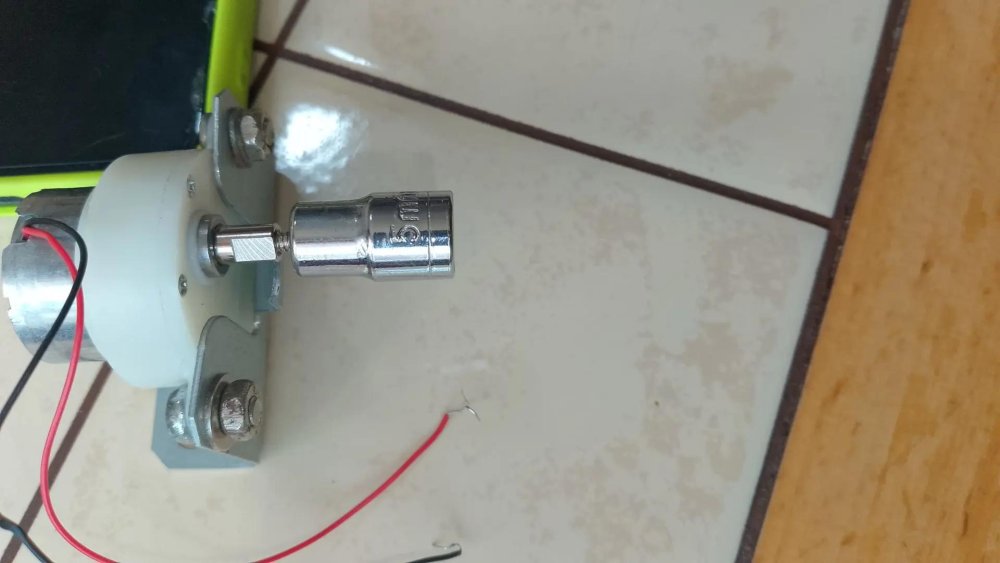

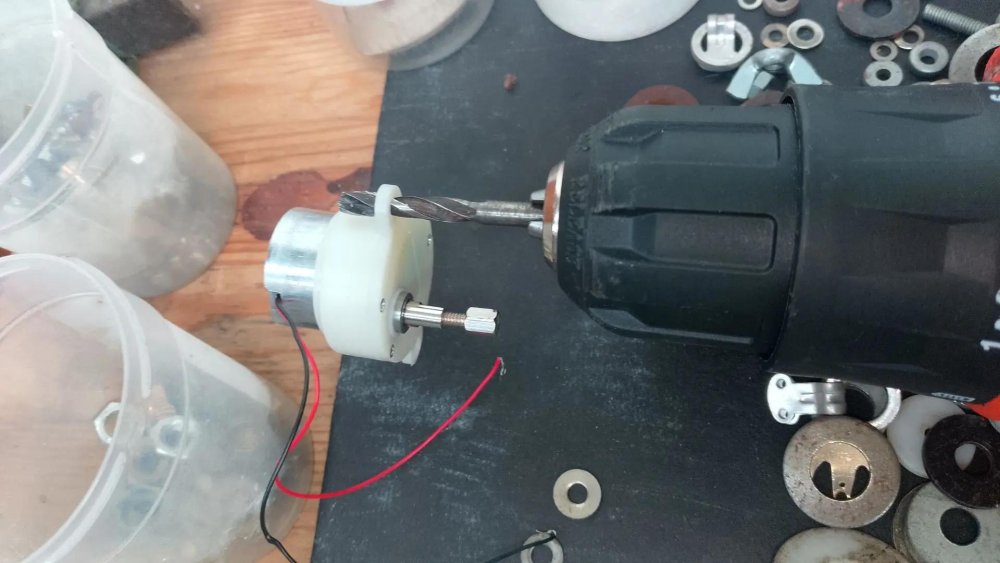

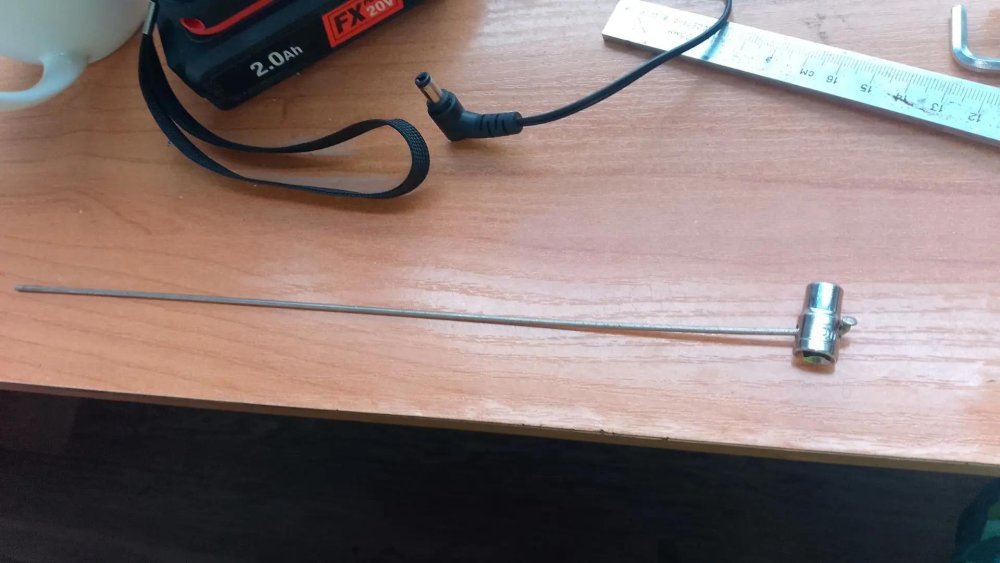

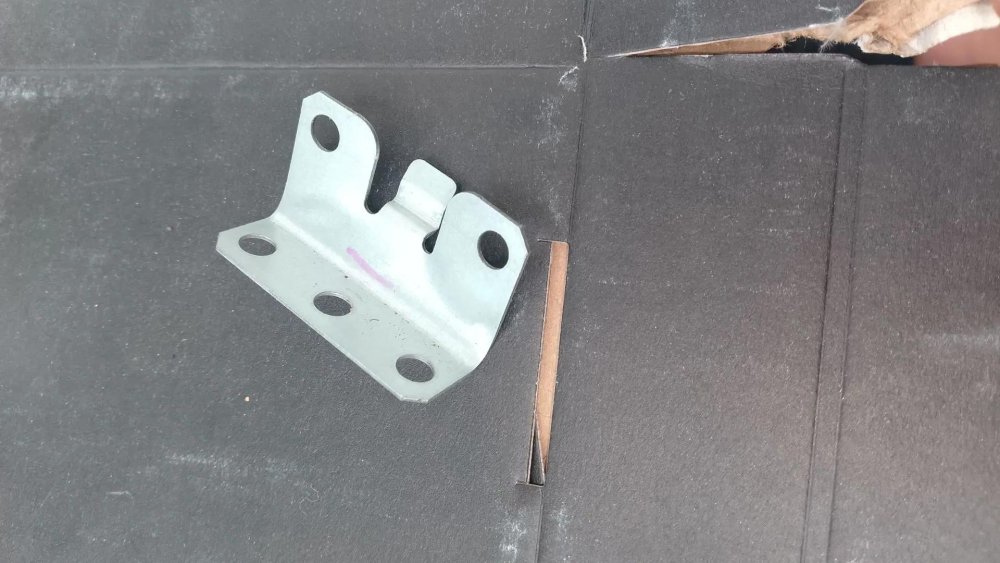

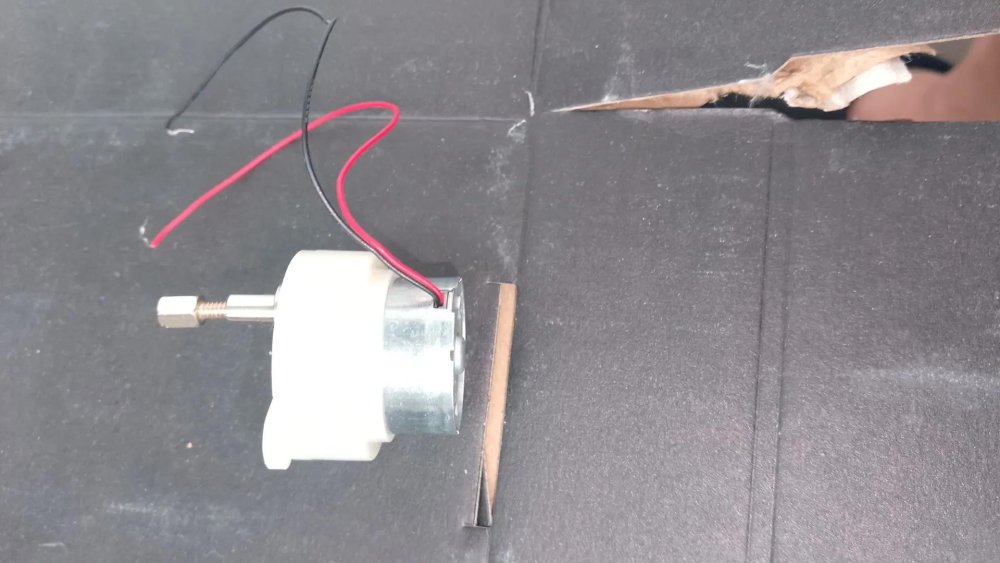

Плана никакого не было, просто решил с чего-то начать, а там, глядишь, мысли придут. Поэтому купился мотор-редуктор с непонятными характеристиками, зато почти даром. Крепёжные отверстия были маленькими, пришлось расширить сверлом. Нашлась и железка подходящая, и кусок деревянной доски для создания испытательного стенда. Внешний диаметр вала редуктора 5 мм, со спилом, и внутри вала резьба 3 мм. Её и будем использовать. Нашлась финтифлюшка, не знаю как называется, её и вкрутил внутрь вала мотора. У неё резьба как раз 3 мм, а на другом конце болт 5 мм с внутренней резьбой тоже 3 мм. Поковырявшись в мозгах, решил использовать головку для шуруповёрта на 5 мм, для плотности соединения намотал чутка изоленты. Дальше мысль полетела в таком направлении: просверлить в головке отверстие и вставить туда спицу, это и реализовалось. Собрал стенд, включил блок питания и наслаждался первой победой. Оно крутится. Медленно, но верно крутится. Смотрел я на это и понял, что такое движение никак не прикрутить к управлению форточкой. Надо заметить, что эти исследования доставляют массу удовольствия инженеру электронной техники, каковым я и являюсь. Итак, первый стенд в утиль, думаем дальше.

Вот пытался сделать самоделку-продолжение этой, но модератор не пропустил. Опубликую тут, так как надеюсь на советы и помощь.

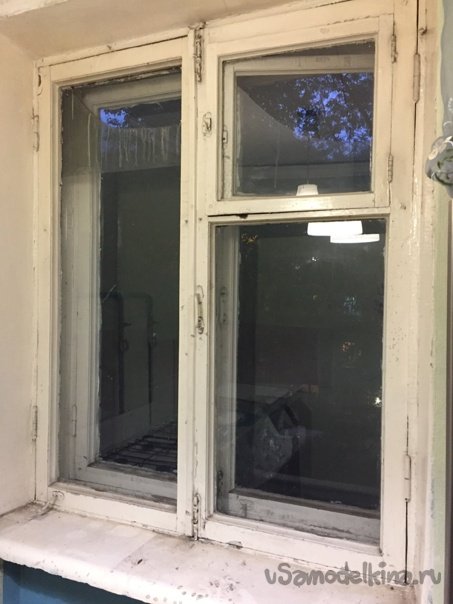

Доброго всем дня, продолжаю хотеть сделать электропривод на деревянную форточку в доме 137 серии, СПб. Пластик не переношу, душно, открываю форточки вручную, а теперь хочу это прикрутить к Умному дому, для этого нужен какой-то привод.

Внимательно прочитал все комментарии к первому моему посту, побороздил интернет, немного ясности возникло, но, чёрт побери, готовые решения стоят по-конски, десятки тысяч. Так что я решил свои хотелки уменьшить. Главная проблема – под главной форточкой на кухне мягкий уголок, и для манипуляций с форточкой надо вставать на уголок, а если там сидят гости, то удалять их. Так что создам список хотелок по приоритету и с вашей помощью буду решать их последовательно, пока деньги не кончатся. И ещё надо учесть, что в отличие от металлопластиковых окон, моя форточка состоит из двух створок, утеплённых по шведской технологии, и открываются они в другой плоскости. И самое главное, кухня – территория жены, и она потребовала максимальную эстетическую красоту и согласовывать с ней всё, что я собираюсь сделать.

1. Дистанционное открытие/закрытие, пусть даже и ручное.
2. Электрическое открытие/закрытие с ручным управлением
3. Электрическое открытие/закрытие с автоматическим управлением (концевые датчики)
4. Электрическое открытие/закрытие с пульта
5. Электрическое открытие/закрытие с Умным домом из приложения
6. Электрическое открытие/закрытие с Умным домом голосом (у меня Маруся рулит) – это прямо высшая мечта
