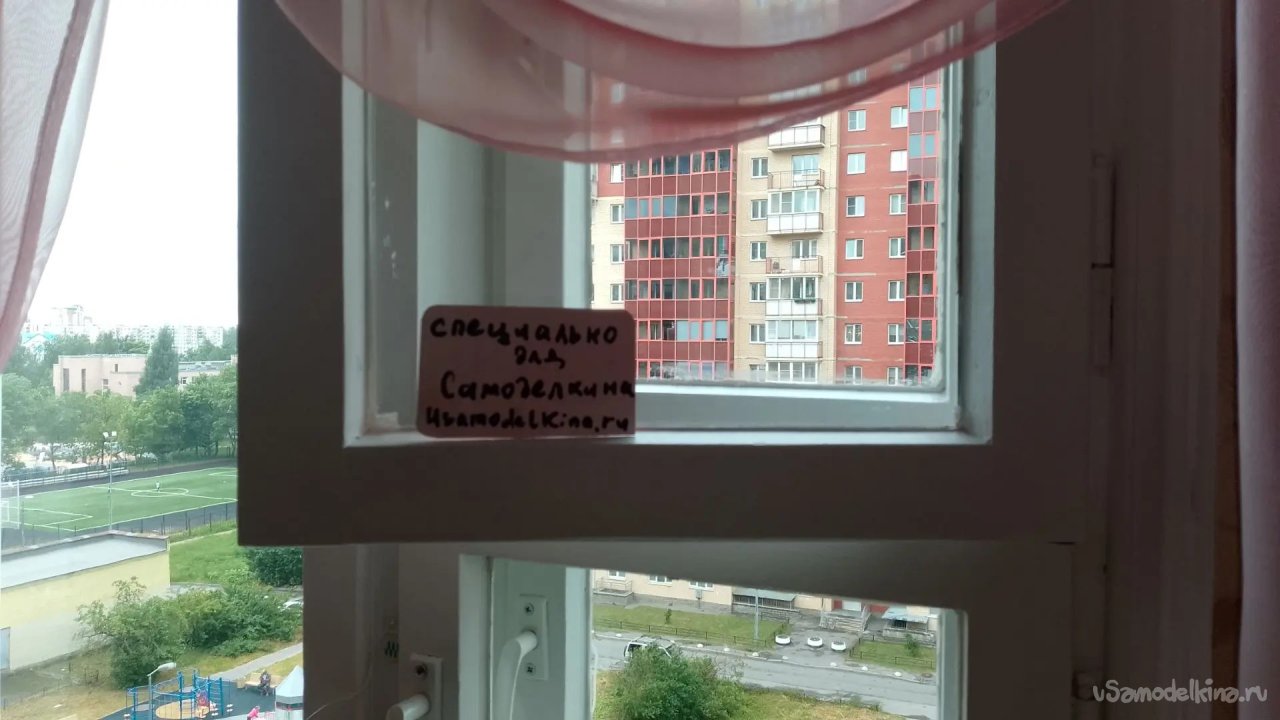

Доброго всем дня, продолжаю хотеть сделать электропривод на деревянную форточку в доме 137 серии, СПб. Пластик не переношу, душно, открываю форточки вручную, а теперь хочу это прикрутить к Умному дому, для этого нужен какой-то привод.
Внимательно прочитал все комментарии к первому моему посту, побороздил интернет, немного ясности возникло, но, чёрт побери, готовые решения стоят по-конски, десятки тысяч. Так что я решил свои хотелки уменьшить. Главная проблема – под главной форточкой на кухне мягкий уголок, и для манипуляций с форточкой надо вставать на уголок, а если там сидят гости, то удалять их. Так что создам список хотелок по приоритету и с вашей помощью буду решать их последовательно, пока деньги не кончатся. И ещё надо учесть, что в отличие от металлопластиковых окон, моя форточка состоит из двух створок, утеплённых по шведской технологии, и открываются они в другой плоскости. И самое главное, кухня – территория жены, и она потребовала максимальную эстетическую красоту и согласовывать с ней всё, что я собираюсь сделать.
- Дистанционное открытие/закрытие, пусть даже и ручное.
- Электрическое открытие/закрытие с ручным управлением
- Электрическое открытие/закрытие с автоматическим управлением (концевые датчики)
- Электрическое открытие/закрытие с пульта
- Электрическое открытие/закрытие с Умным домом из приложения
- Электрическое открытие/закрытие с Умным домом голосом (у меня Маруся рулит) – это прямо высшая мечта
Начнём с исследования и лабораторных работ, благо цена вопроса на начальном этапе 167 рублей.
Нам понадобятся:

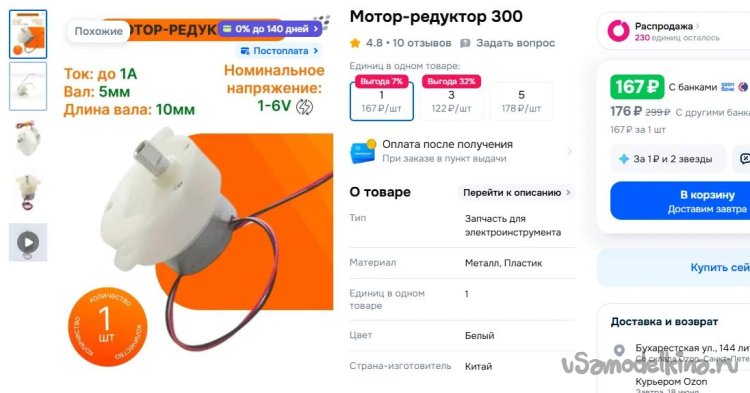

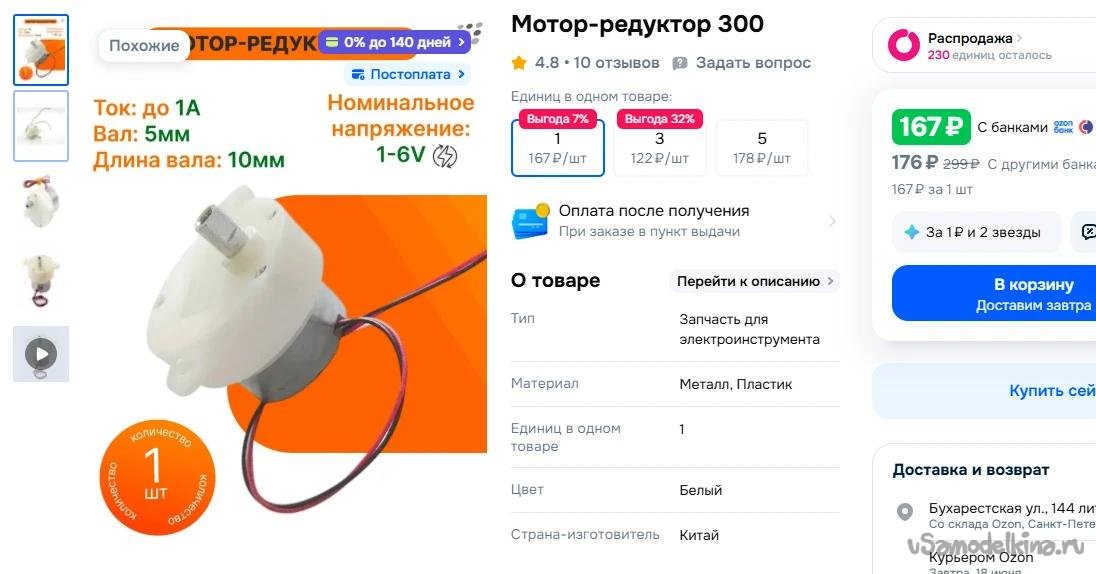

Мотор-редуктор 300 (рабочее напряжение 1-6 В)
Болгарка
Сверлильный станок
Скрепка
Маркер
Винтики/гайки/болтики и другие метизы
Порядок производства самоделки.
Плана никакого не было, просто решил с чего-то начать, а там, глядишь, мысли придут. Поэтому купился мотор-редуктор с непонятными характеристиками, зато почти даром.

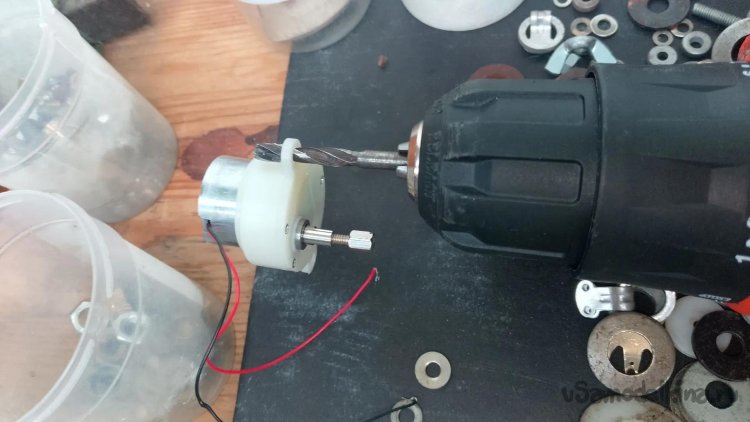

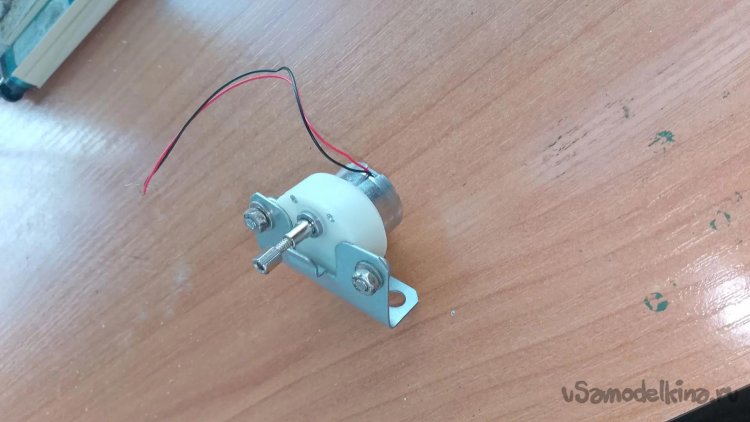

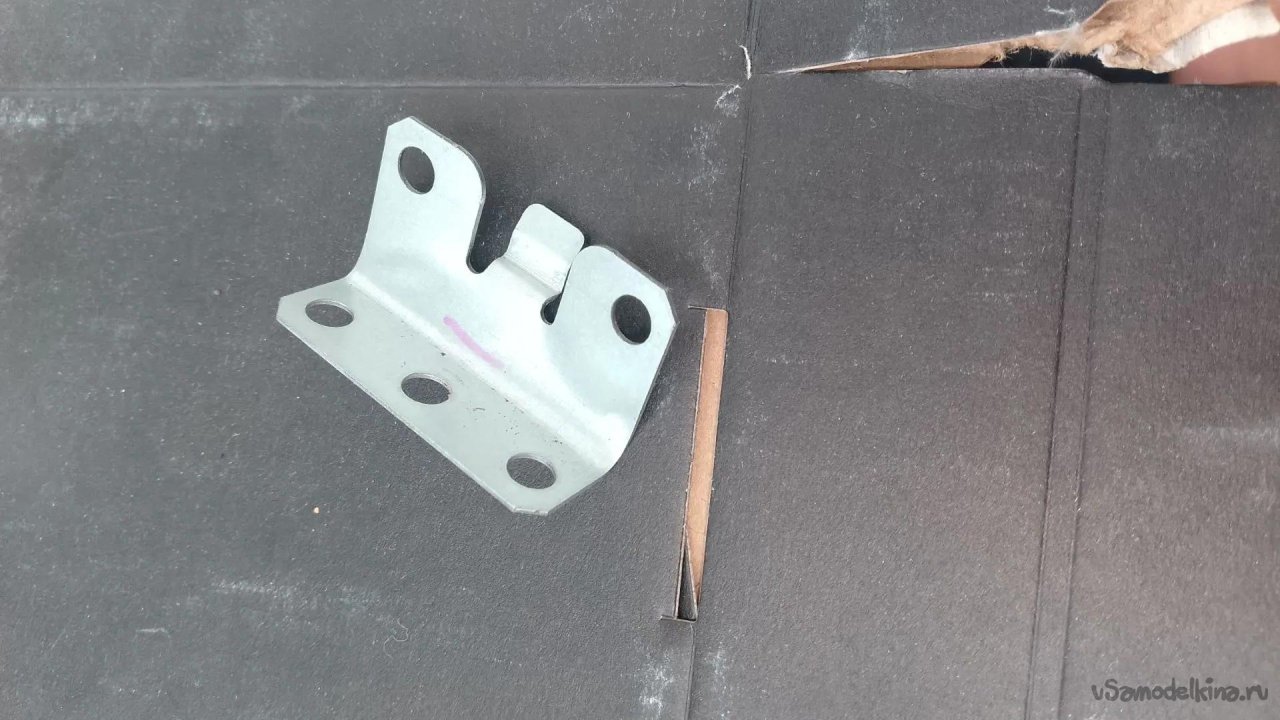

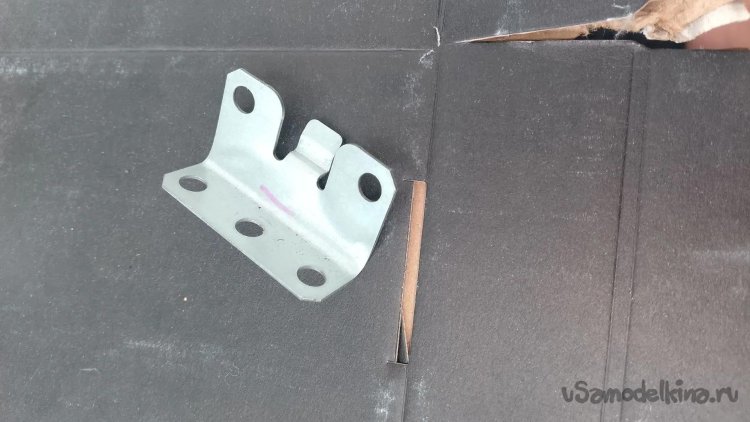

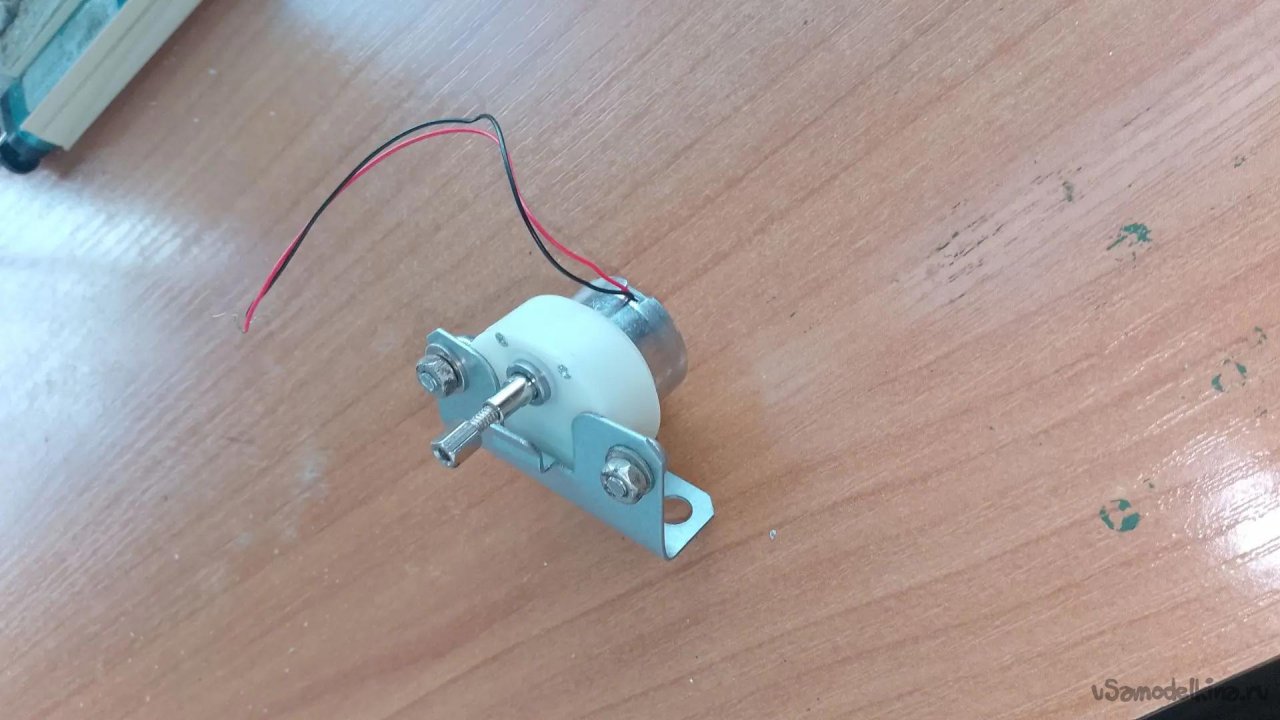

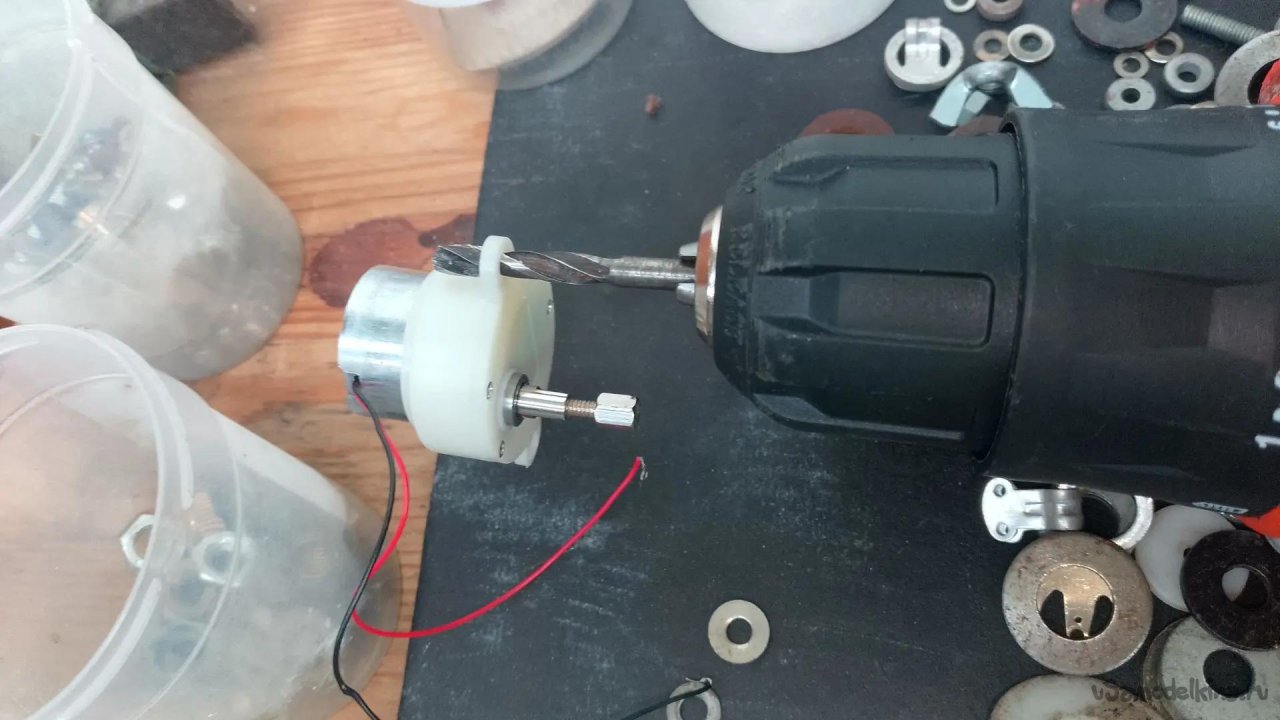

Крепёжные отверстия были маленькими, пришлось расширить сверлом. Нашлась и железка подходящая, и кусок деревянной доски для создания испытательного стенда.

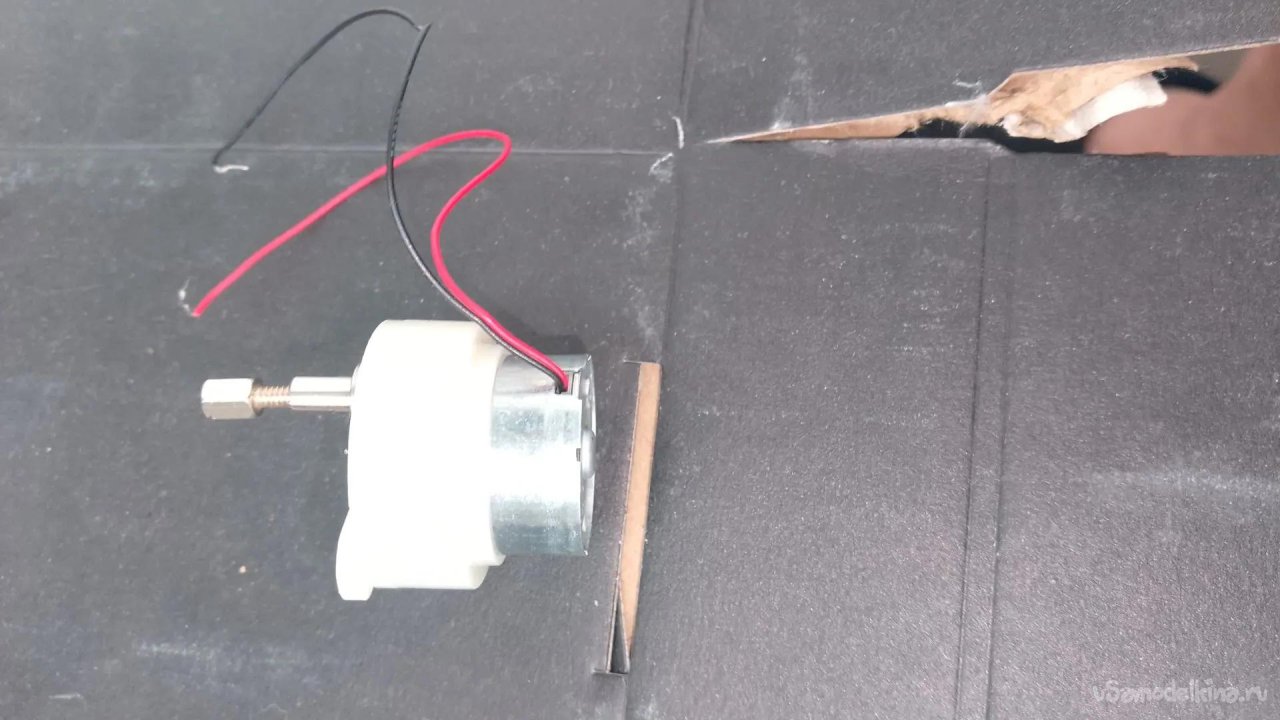

Внешний диаметр вала редуктора 5 мм, со спилом, и внутри вала резьба 3 мм. Её и будем использовать. Нашлась финтифлюшка, не знаю как называется, её и вкрутил внутрь вала мотора. У неё резьба как раз 3 мм, а на другом конце болт 5 мм с внутренней резьбой тоже 3 мм.

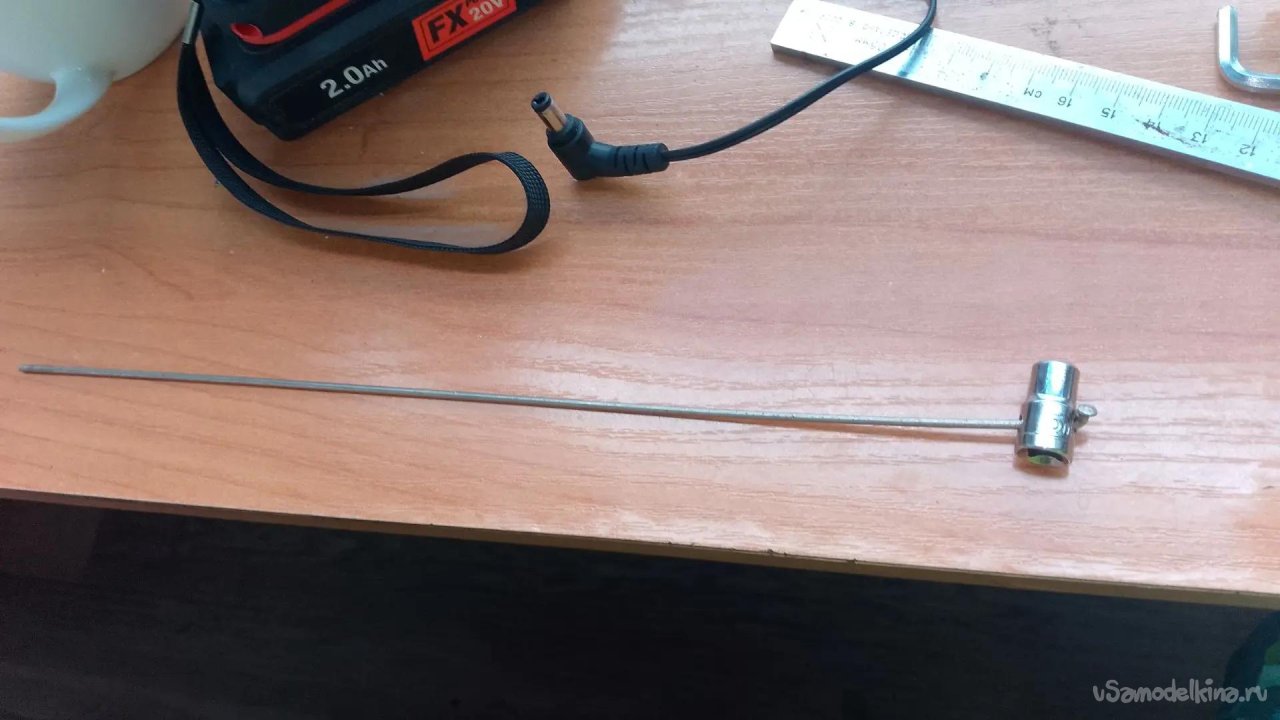

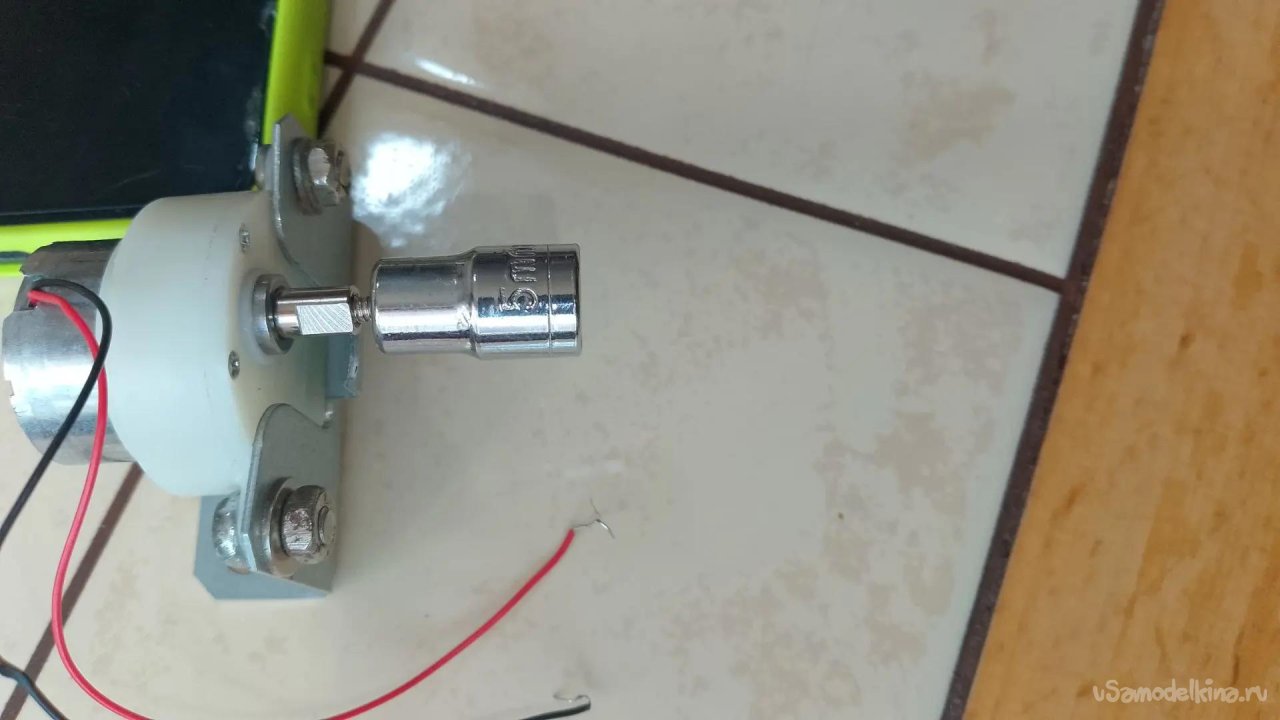

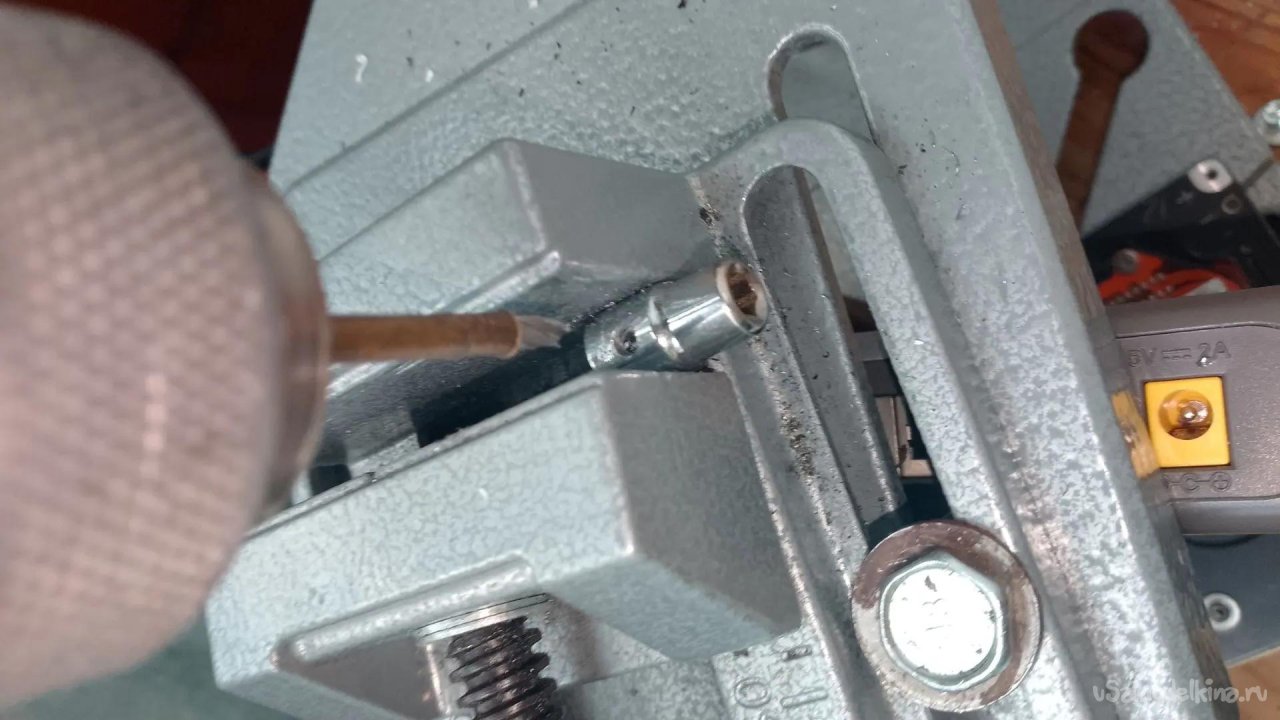

Поковырявшись в мозгах, решил использовать головку для шуруповёрта на 5 мм, для плотности соединения намотал чутка изоленты. Дальше мысль полетела в таком направлении: просверлить в головке отверстие и вставить туда спицу, это и реализовалось.

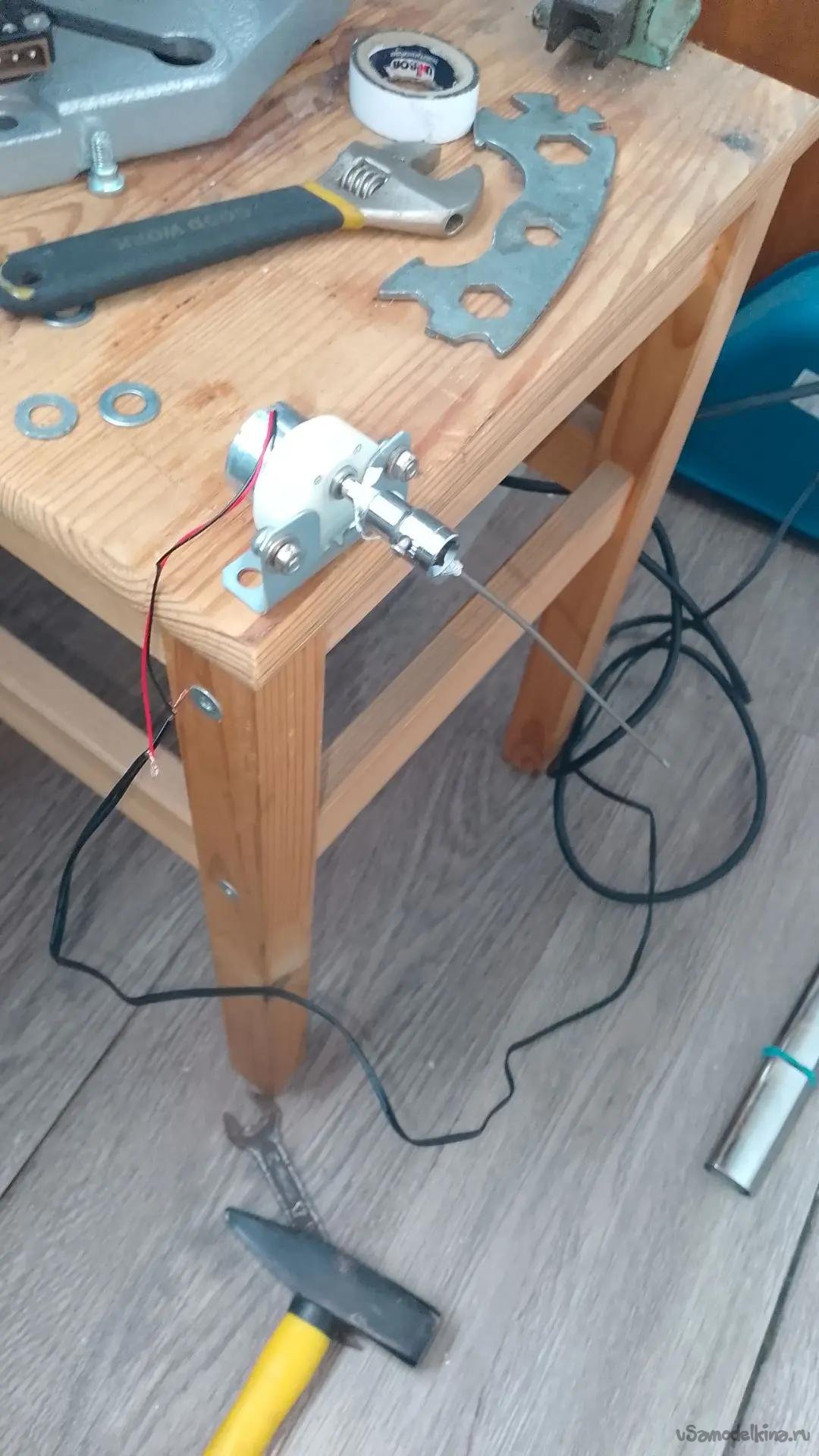

Собрал стенд, включил блок питания и наслаждался первой победой. Оно крутится. Медленно, но верно крутится.
Смотрел я на это и понял, что такое движение никак не прикрутить к управлению форточкой. Надо заметить, что эти исследования доставляют массу удовольствия инженеру электронной техники, каковым я и являюсь. Итак, первый стенд в утиль, думаем дальше. Смотрим мультики про различные механизмы

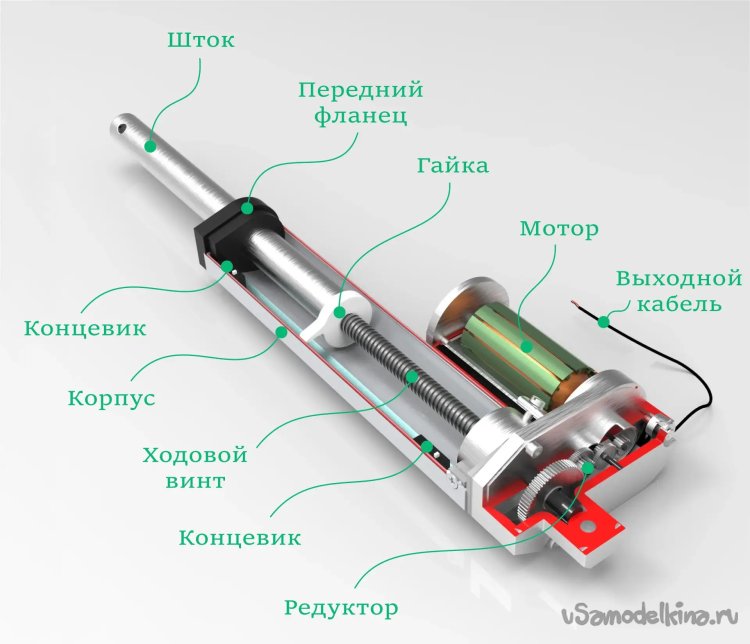

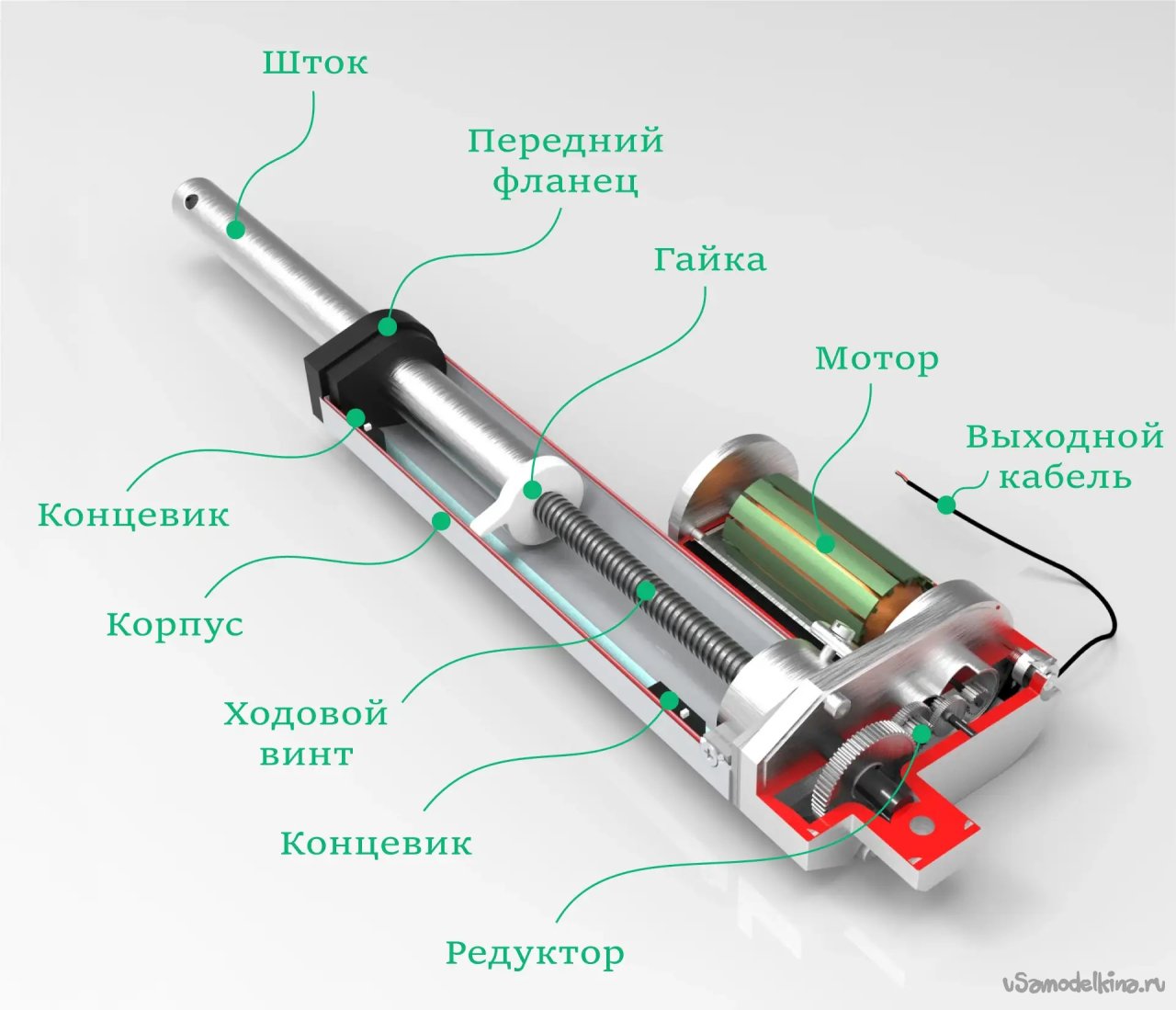

Самой недорогой идеей из следующих оказался актуатор – преобразователь вращательного движения в поступательное. Вроде и недорого, около 2000 руб, и прямым движением можно открыть/закрыть форточку.

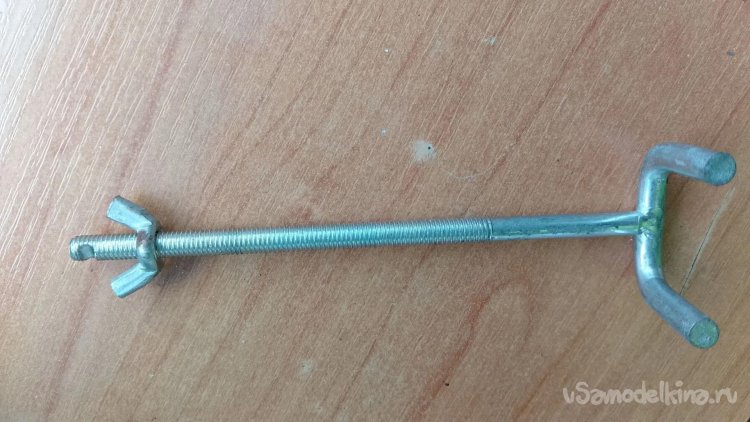

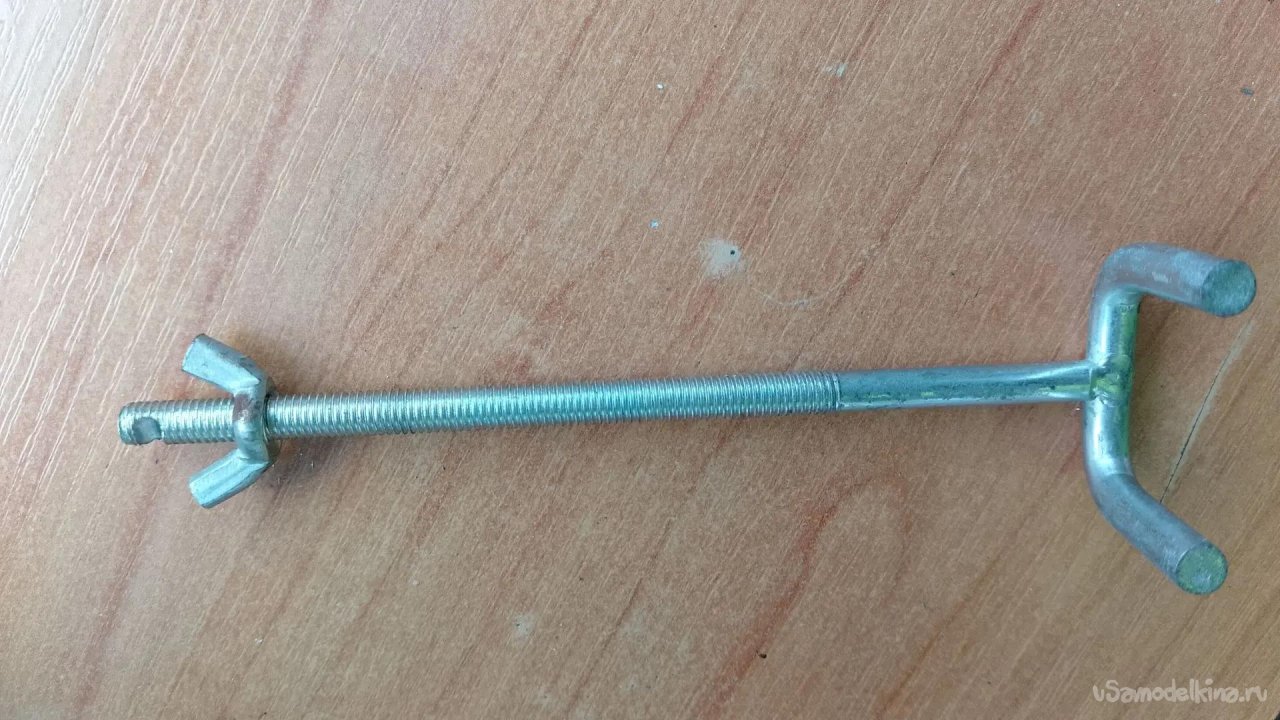

И концевики имеются, не знаю, хорошо ли это, особенно зимой, когда надо приоткрыть форточку на заданную ширину. И в то же время я смотрю на мой моторчик и понимаю, что простейший актуатор можно сделать из него. Находим такую рогулину,

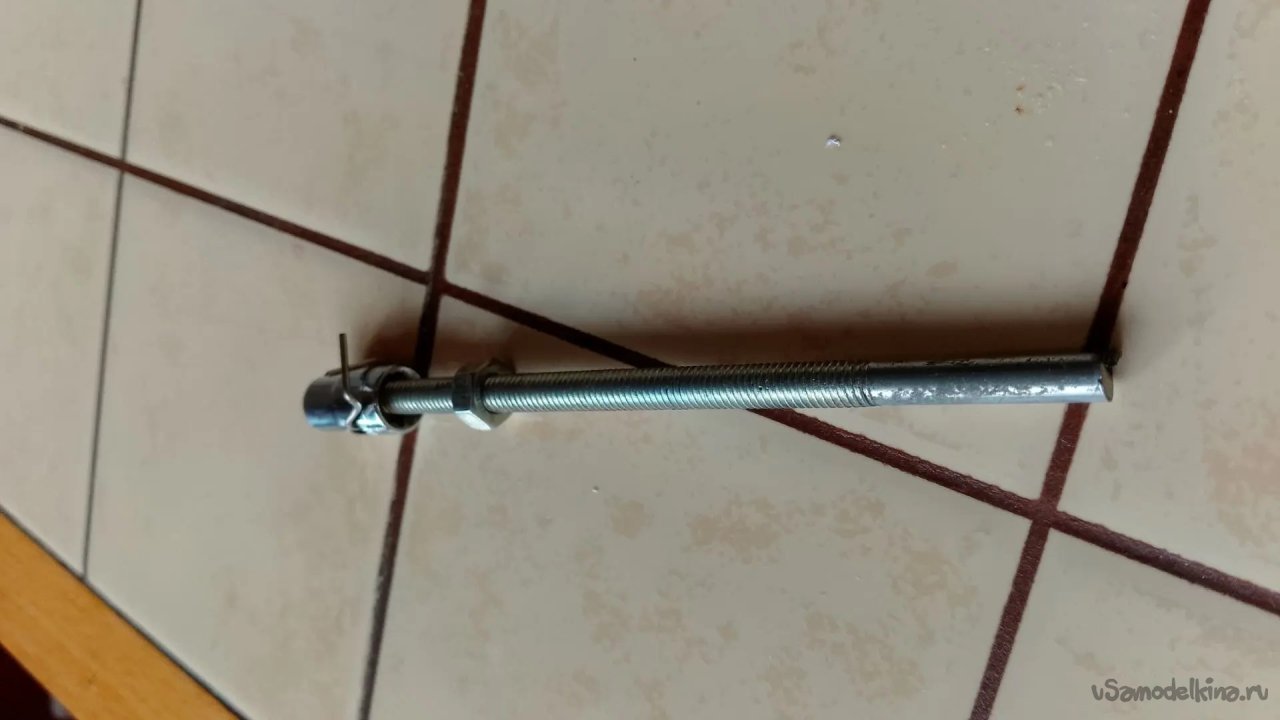

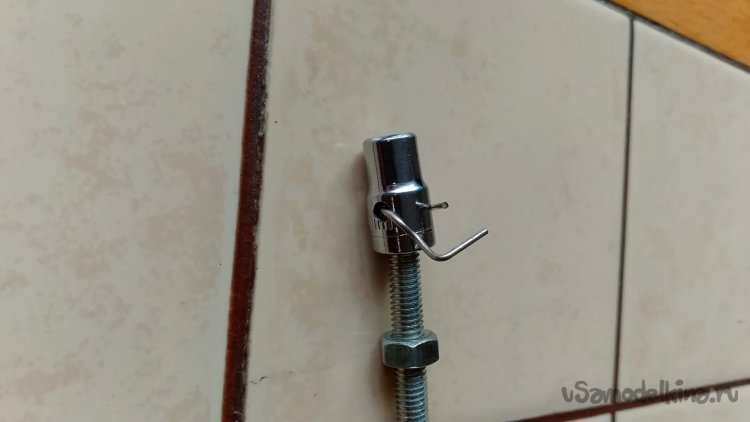

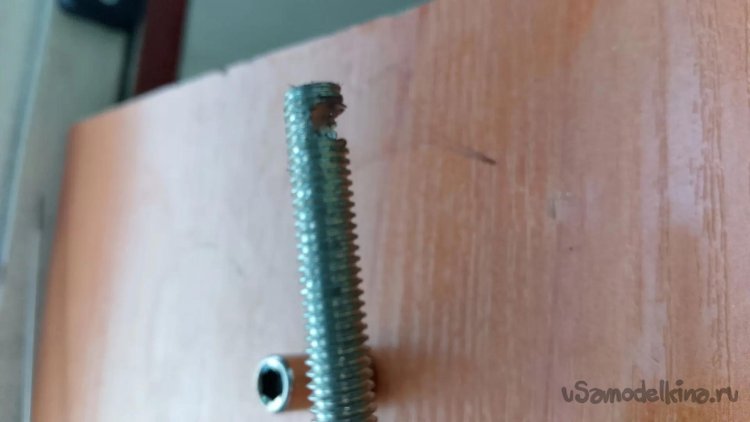

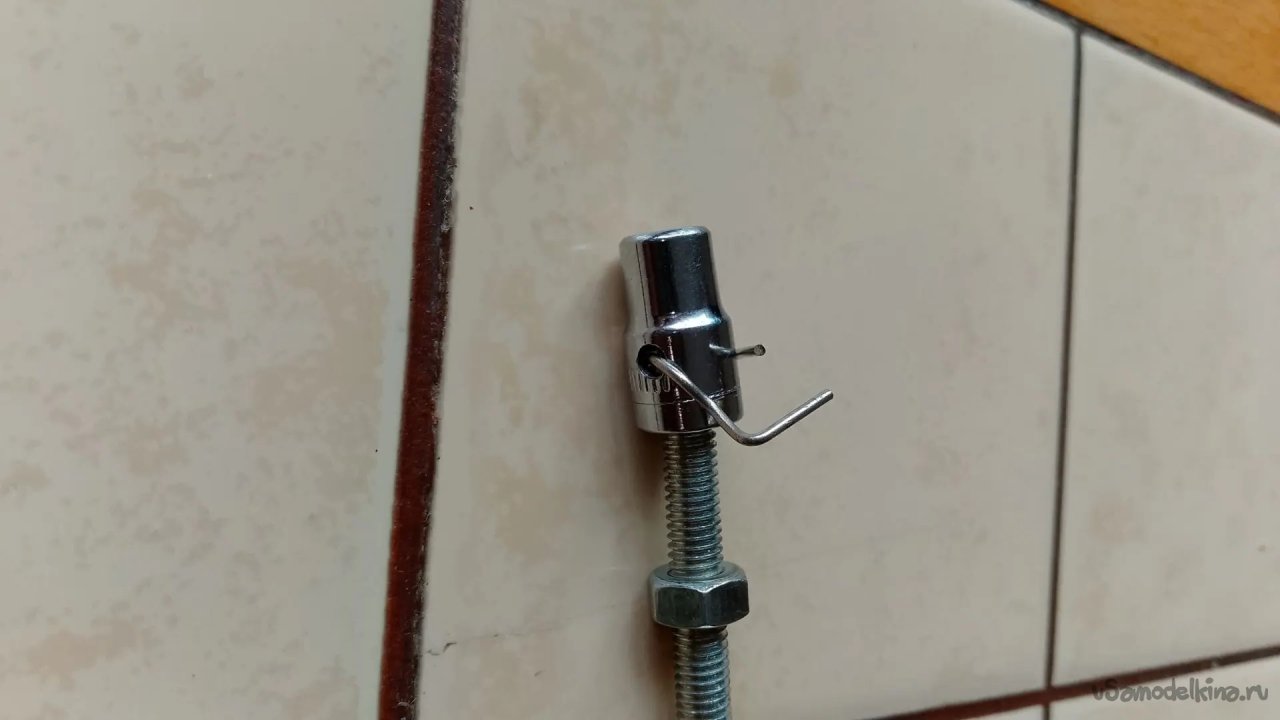

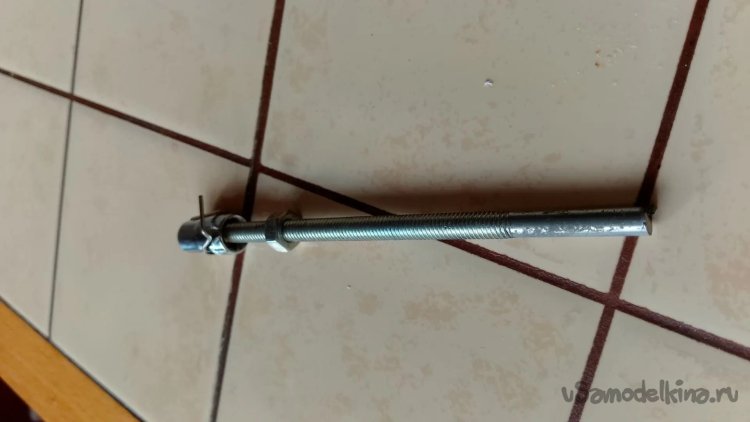

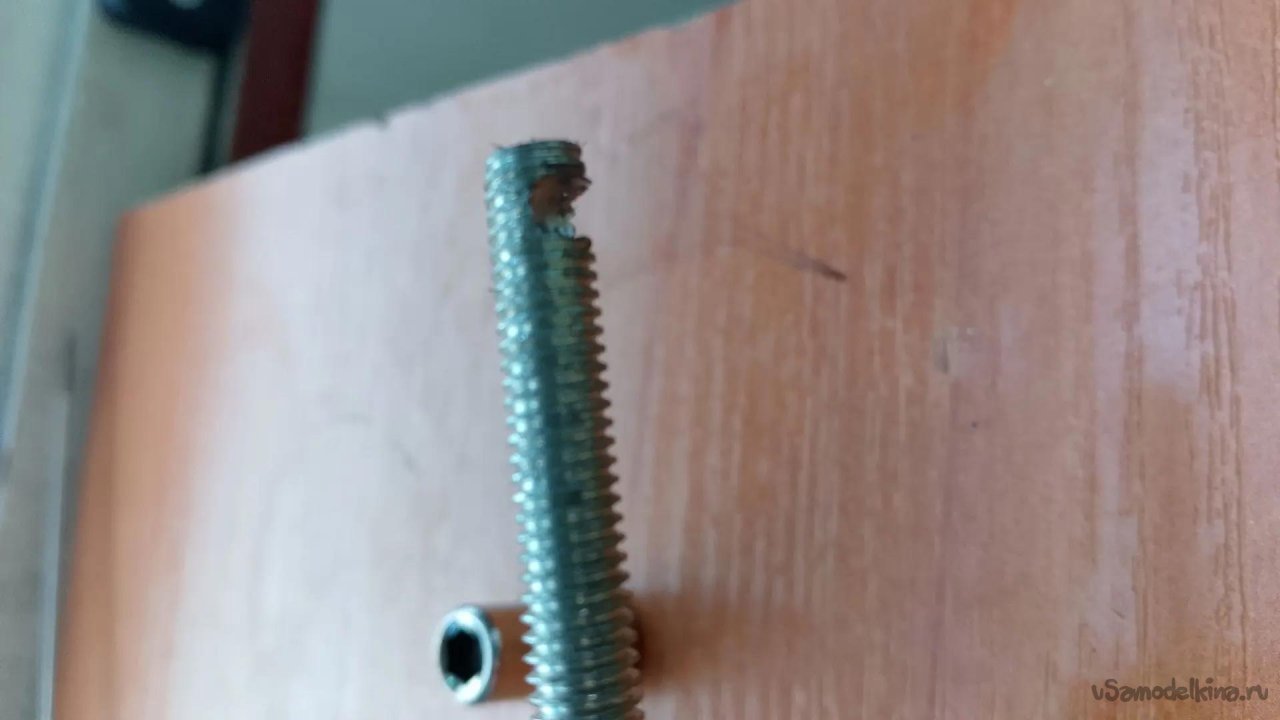

видимо, когда-то это была маленькая струбцина, отпиливаем от неё всё лишнее, получается резьбовая шпилька диаметром 5 мм, и сверлильным станком пытаемся просверлить маленькое отверстие, чтобы закрепить в головке. Но сверло соскакивает, и вместо отверстия получается выемка на полтолщины резьбовой части. Не беда, этой выемки хватит для фиксации шпильки в головке. Скрепкой делаем соединение, и даже хорошо, что оно всё свободно шевелится – в случае нарушения соосности эти люфты и зазоры не дадут механизму сломаться.

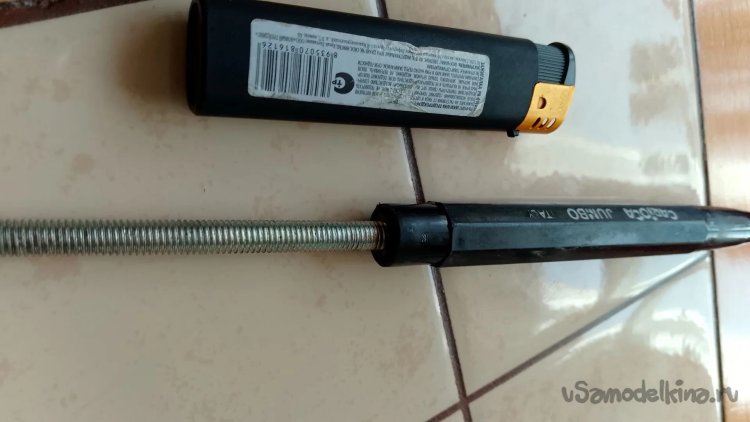

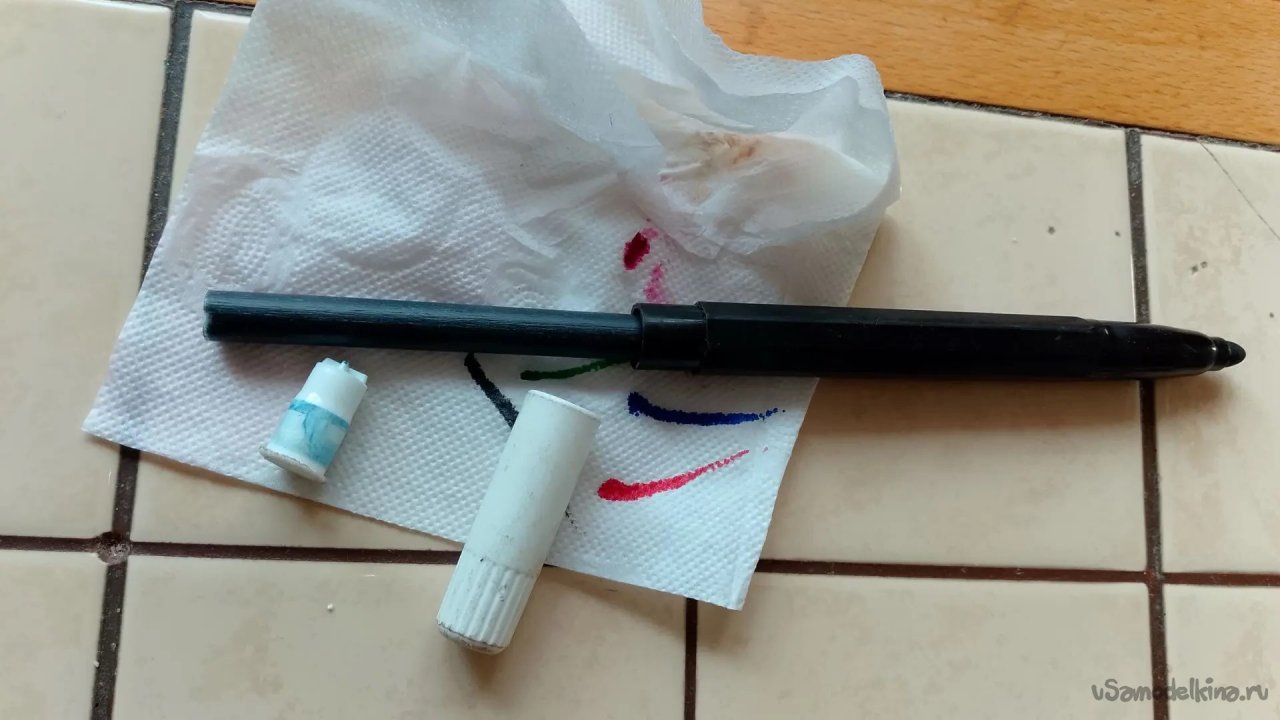

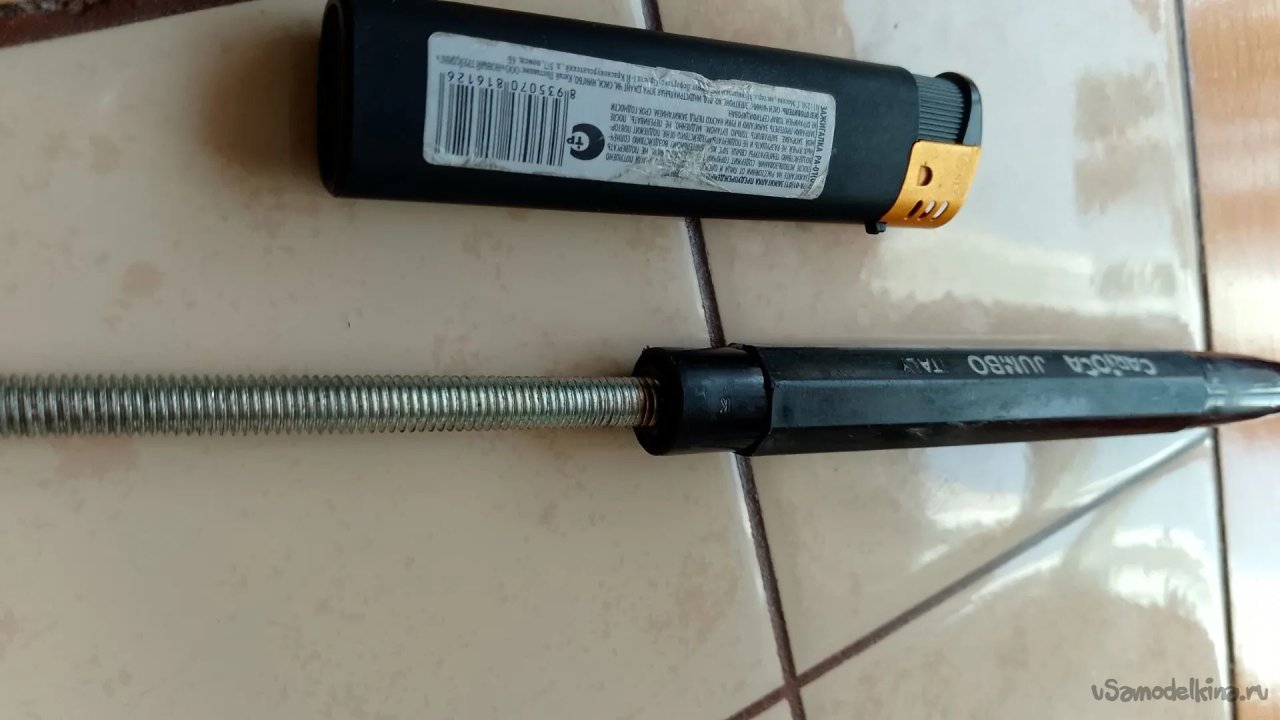

Наша шпилька теперь приобретает название «ходовой винт». А в качестве рабочего штока самое простое использовать маркер подходящего диаметра. Разбираем маркер, оставляем только корпус. Внутрь маркера вплавляем разогретую зажигалкой гайку, она как раз по размеру, после остывания сидит плотно и надёжно. В другой конец фломастера аналогично вплавляем штучку с резьбой и кольцом на конце (Королёв найдёт, как это называется).

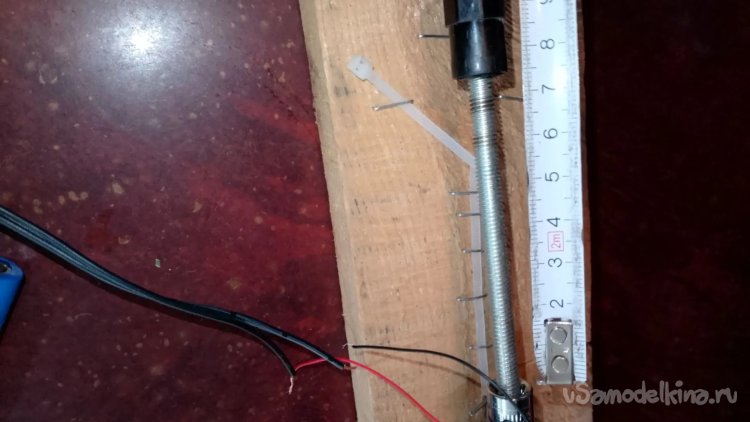

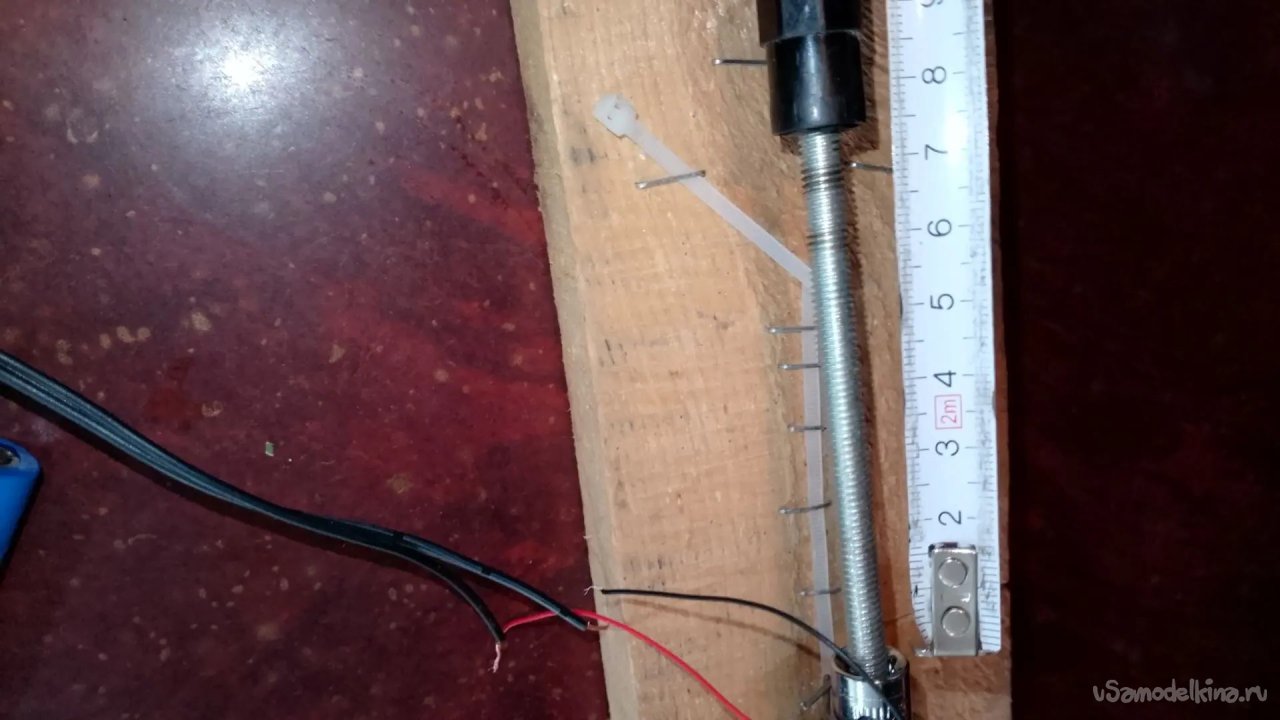

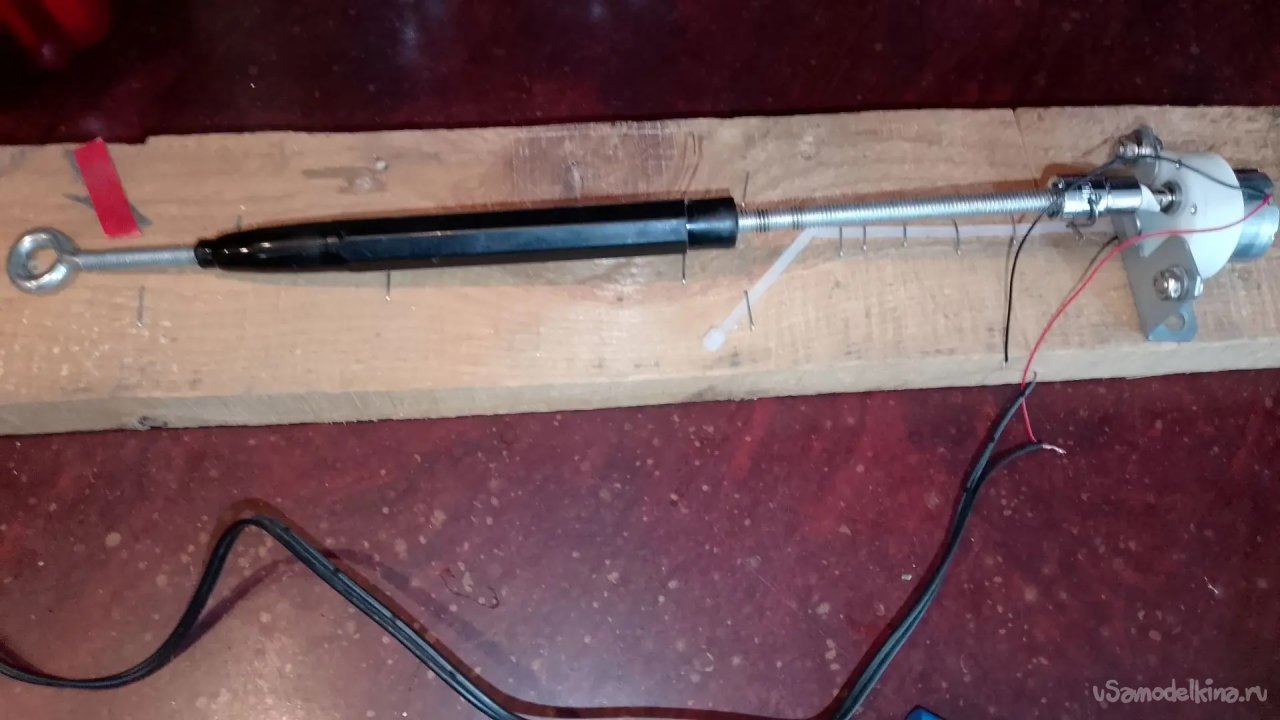

Собственно, собираем стенд и подключаем электричество. Удивительно, но оно работает! Но, один оборот за 8 секунд. Длина ходового винта 7 см, и его полное открытие занимает около 10 минут. Жена меня поколотит за такое время ожидания открытия форточки.
Вот и выходные подошли к концу, пока промежуточные итоги такие, а дальше надеюсь с помощью наших экспертов и не только продвинуться дальше к своим целям. Дальше традиционно мысли от ИИ, попробую на этот раз Алису. Готовые решения мне не нравятся, у них открывается слишком узкая щель и они разработаны для металлопластиковых окон.
Чтобы открывать форточку с помощью умного дома, понадобится специальное устройство — умный открыватель (привод) для окна. Сам по себе обычный оконный механизм не станет управляться из приложения: привод добавляет «умную» часть — мотор, который физически двигает створку. Я подскажу, как это работает и что нужно сделать. 125
Как это устроено
Вы устанавливаете привод на окно (часто вместо штатной ручки или в верхней части створки). После настройки его можно подключить к системе умного дома (Яндекс, Сбер, Home Assistant и др.). Дальше управлять форточкой можно разными способами:
- Через приложение умного дома — нажимаете кнопку «Открыть» в карточке устройства. 13
- Голосовыми командами — если система поддерживает ассистента (например, Алиса: «Алиса, открой окно в детской»). 105
- По сценариям — автоматизация. Например, окно само приоткрывается, если датчик CO₂ зафиксировал, что в комнате стало душно, или если температура поднялась выше заданного значения. Можно настроить и обратное: закрыть форточку, когда на улице похолодало. 25
Видео: Умный дом для открывания окон с Алисой
Что нужно сделать на практике
- Выбрать привод. Ищите модели, которые явно поддерживают интеграцию с вашей системой умного дома (например, Smart Window Opener, Drivent или решения от «Исток-Смарт»). Проверьте, с какими протоколами и экосистемами они работают (Tuya, Home Assistant, Яндекс, Сбер). 195
- Установить привод. Это ключевой этап. Монтаж требует аккуратности: нужно правильно закрепить кронштейн, установить модуль управления и откалибровать ход створки (задать в настройках, какие положения считать «полностью открыто» и «полностью закрыто»). Иногда после установки требуется вручную «пройти» крайние положения, чтобы система их запомнила. 12
- Подключить к системе умного дома. В приложении добавьте устройство. Часто процесс выглядит так: привод в режиме настройки создаёт свою Wi-Fi-сеть, вы подключаетесь к ней, вводите данные домашней сети — и устройство появляется в общем списке. Для некоторых систем (например, Home Assistant) может потребоваться дополнительная настройка через компоненты или MQTT. 29
- Настроить сценарии (опционально). В разделе автоматизации задайте условия и действия. Например: «Если уровень CO₂ выше 900 ppm и окно закрыто — открыть на 30%». 2
Несколько важных моментов
- Безопасность. Убедитесь, что в механизме есть защита от заклинивания. Если при движении створки встретится препятствие (например, застрявшая штора), привод должен остановиться. Также не оставляйте маленьких детей без присмотра рядом с работающим приводом. 5
- Резерв. Иногда полезно иметь возможность открыть форточку вручную (если разрядится батарея или возникнет сбой). Проверьте, предусматривает ли выбранная модель такой вариант. 15
- Совместимость. Убедитесь, что привод «дружит» с остальными устройствами в вашей системе умного дома. Иногда устройство лучше работает в родной экосистеме, чем при попытке «впихнуть» его в чужую. 57
Если на каком-то из этапов возникнут сложности (например, не получится подружить привод с вашим ассистентом), напишите детали — подскажу, как обойти проблему!
