    Светодиодный USB фонарик - подсветка для клавиатуры своими руками


    Очень удобно пользоваться этим фонариком в темное время суток, когда трудно разглядеть клавиатуру. Просто вставляете в USB гнездо ноутбука, изгибаете в нужную сторону и всё прекрасно видно!

    Если вы хотите сделать такой USB фонарик своими руками, вам понадобится:
    - Зажигалка для плиты с гибкой гофрированной частью
    - USB штекер
    - Яркий белый светодиод
    - Резистор на 100 Ом
    - Соединительные провода

    Из инструментов вам понадобится:
    - Паяльник, припой, флюс для пайки алюминия
    - Отвёртка
    - Термоклеевой пистолет

    Шаг 1

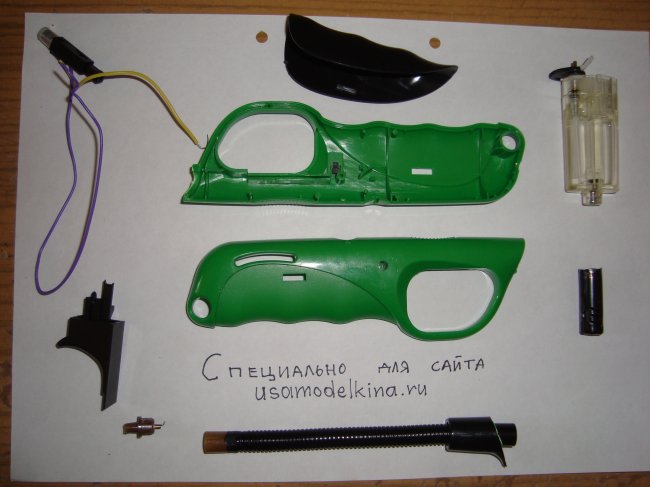

    С помощью отвёртки полностью разберём зажигалку.

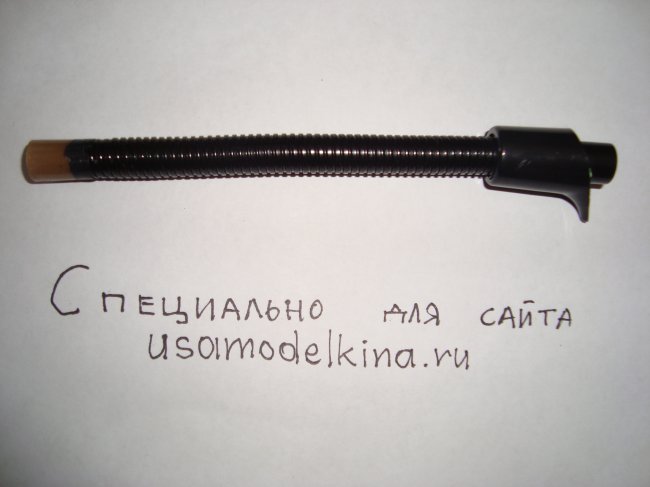

    Отделим гибкую гофрированную трубку, снимем с неё железный колпачок и достанем изнутри трубочку для газа и провода от пьезоэлемента.


    Шаг 2

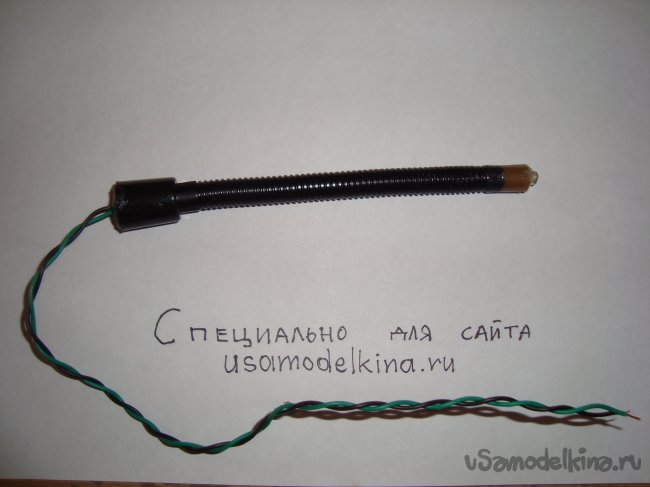

    Припаяем к светодиоду 2 провода (плюс и минус), вставим светодиод с проводами в гофрированную трубку и закрепим светодиод на конце термоклеем, так чтобы светодиод был снаружи, а проводов и ножек светодиода не было видно.


    Шаг 3

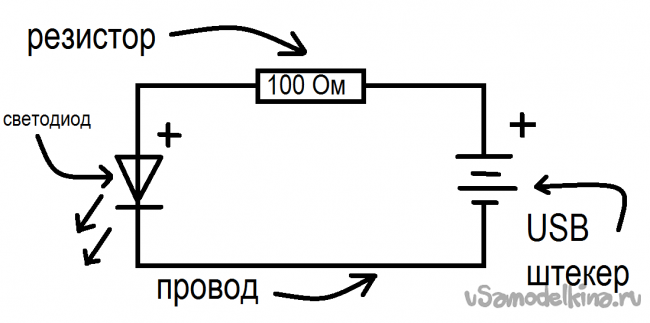

    С помощью термоклея приклеиваем гибкую гофрированную трубку с светодиодом и проводами к USB штекеру и максимально компактно спаиваем с резистором по схеме:

    Строго соблюдаем полярность!

    Шаг 4

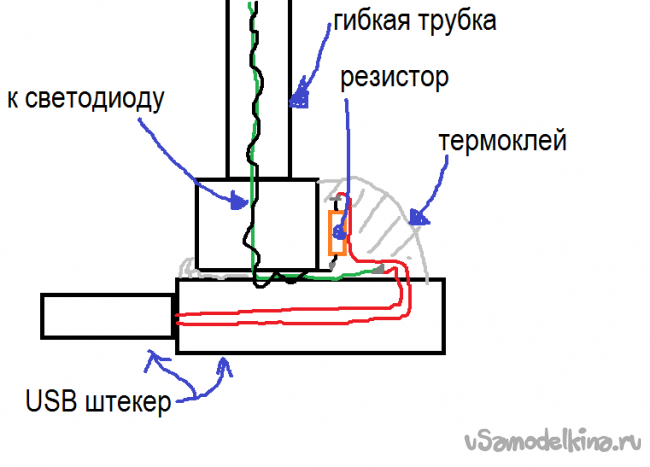

    Прижимаем наш резистор вместе со спаянными кончиками проводов(следите чтобы оголённые части проводов не соприкасались между собой, иначе может возникнуть короткое замыкание) к нижней части трубки в месте стыка с USB штекером, аккуратно и ровно проклеиваем сверху термоклеем - чтобы не было видно спайки и фонарик выглядел красиво


    USB фонарик готов!

    Очень удобно пользоваться этим фонариком в темное время суток, когда трудно разглядеть клавиатуру.
    Просто вставляете в USB гнездо ноутбука, изгибаете в нужную сторону и всё прекрасно видно!
