Представляем вашему вниманию обзор видеоролика по конструированию очень полезной вещи – держателя для плат. Такой держатель может оказать немалую помощь при пайке, ведь очень часто при этом процессе так не хватает второй пары рук.

Начнем с просмотра авторского видеоролика по изготовлению держателя



Итак, нам понадобится:
- кусок фанеры в качестве основы;
- подвижный механизм, который приводится в движение электромотором;
- отсек для батареек;
- переключатель для смены полярности;
- провода;
- паяльник;
- клеевой пистолет.
Как сделать держатель плат своими руками

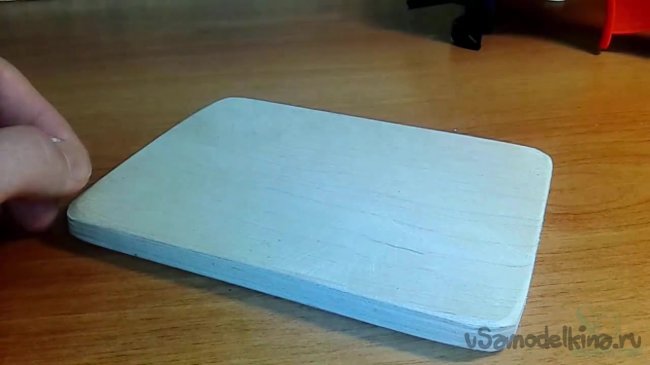

Размеры фанеры, которую мы будем использовать для основания, зависят от максимальной ширины платы, которую вы планируете использовать при пайке. В случае автора, будут использоваться платы шириной не более 10 см.
Как сделать держатель плат своими руками

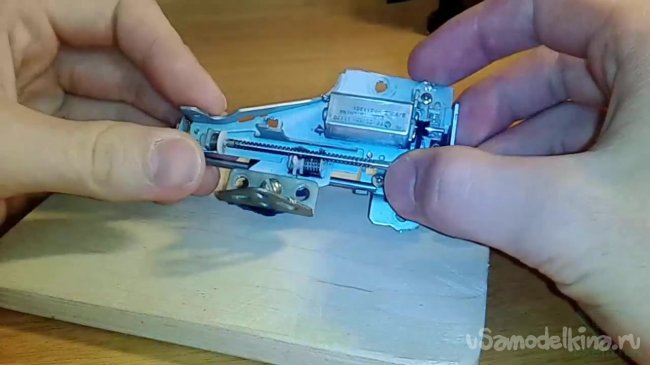

С одной стороны плата должна фиксироваться в неподвижном состоянии, а с другой – на подвижном механизме, который нужно вкрутить в основу из куска фанеры шурупами.
Как сделать держатель плат своими руками
Как сделать держатель плат своими руками

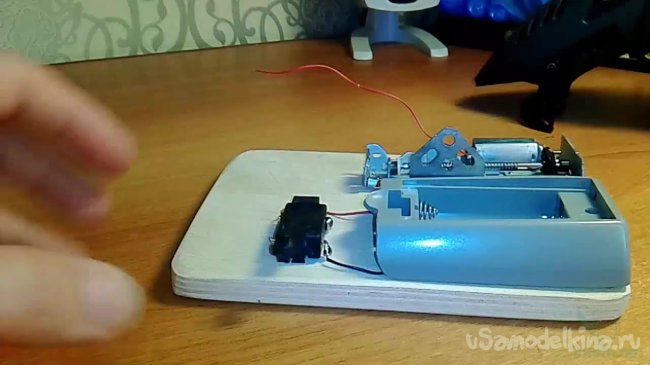

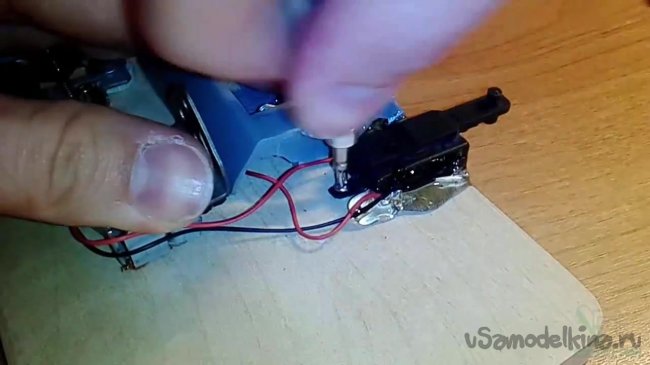

Приступим к пайке необходимых проводов, которые будут идти от механизма к переключателю, а от последнего - в отсек для батареек.
Как сделать держатель плат своими руками
Как сделать держатель плат своими руками

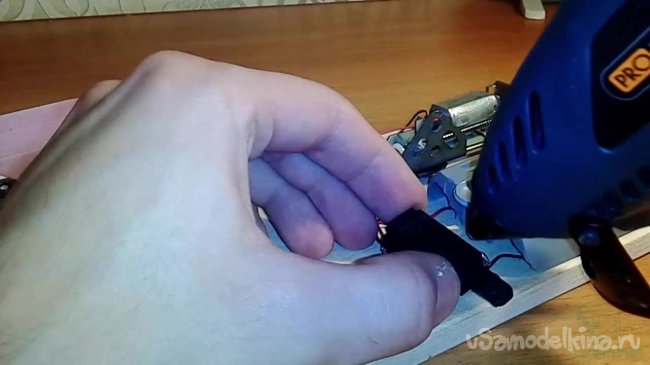

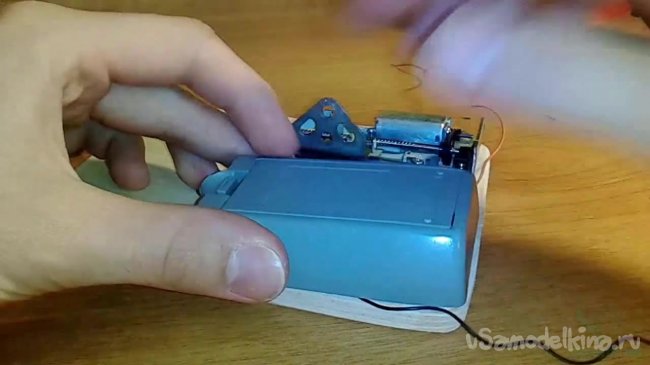

Пластмассовые детали можно предварительно приклеить на основу клеевым пистолетом.
Как сделать держатель плат своими руками

После этого можно дополнительно зафиксировать шурупами.

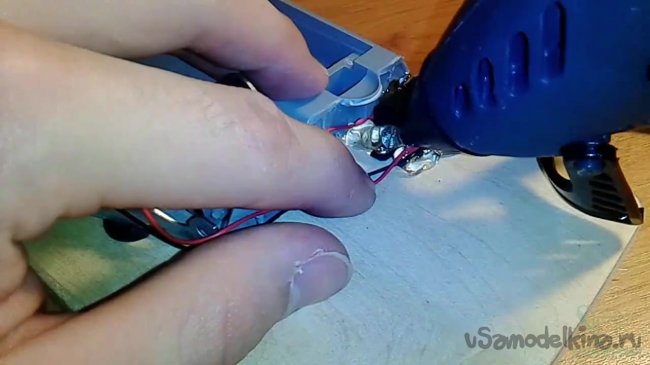

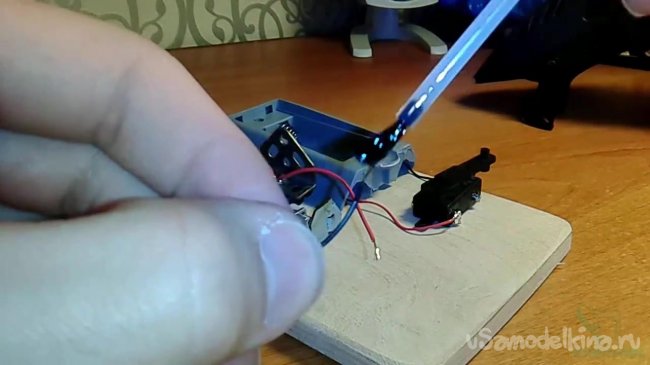

Изолируем все провода термоклеем.
Как сделать держатель плат своими руками

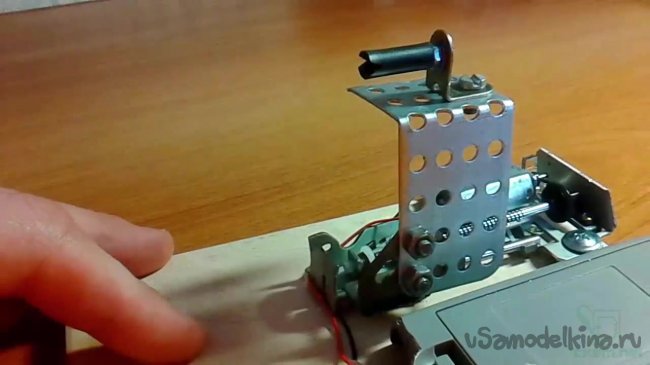

После этого можно протестировать работу механизма. Кнопка, которую использует автор, имеет 3 положения. В среднем положении механизм остается неподвижным, в первом положении он начинает двигаться в одну сторону, а во втором положении – в другую.
Как сделать держатель плат своими руками

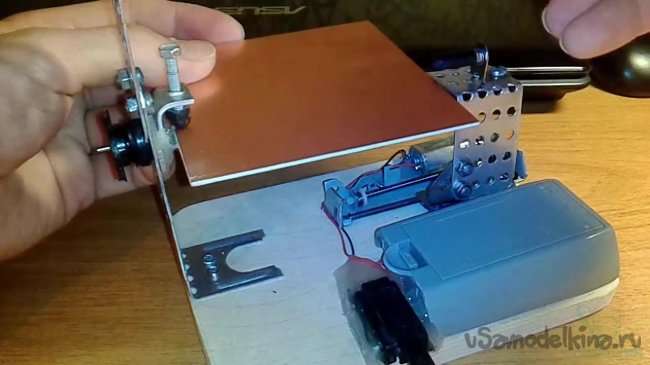

Продолжим сборку. На этом шаге нужно позаботиться о креплениях платы. Тут ничего сложного нет, поэтому показываем результат на рисунке ниже.
Как сделать держатель плат своими руками

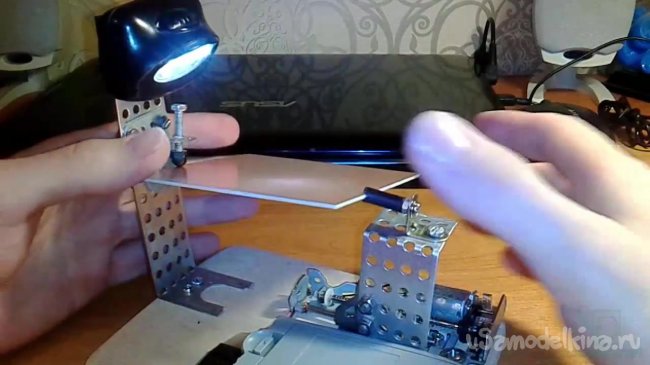

Также можно закрепить на конструкцию светодиодный фонарик.
Как сделать держатель плат своими руками

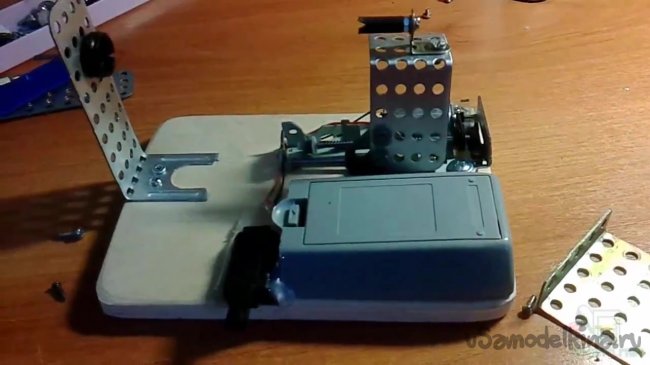

Таким образом можно получит вполне комфортное рабочее место.
Как сделать держатель плат своими руками

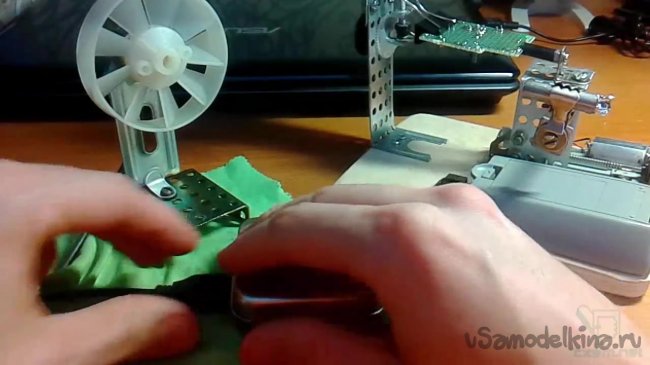

Когда при пайке приходится использовать флюс или припой, содержащий канифоль, выделяется много дыма. Эту проблему, по словам автора идеи, можно решить сделав миниатюрный вентилятор из компьютерного кулера, который будет отводить дым от конструкции.
