Солнечная батарея на 5В для зарядки сотовых

Солнечная батарея на 5В для зарядки сотовых

Приветствую всех в этой теме!

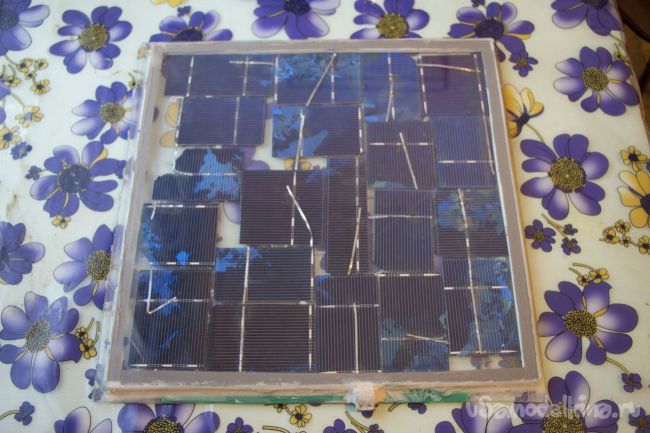

Спаял я себе вот такую панельку из обломков элементов 156х156 мм (остались от сборки большой панели).

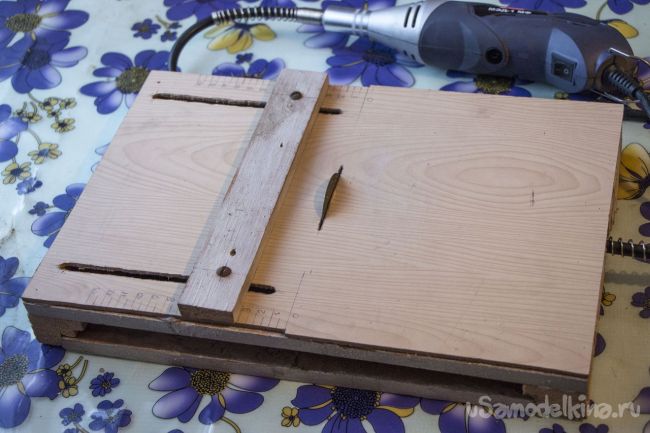

Нарезал элементы вот на таком самодельном станочке:
Солнечная батарея на 5В для зарядки сотовых

Солнечная батарея на 5В для зарядки сотовых

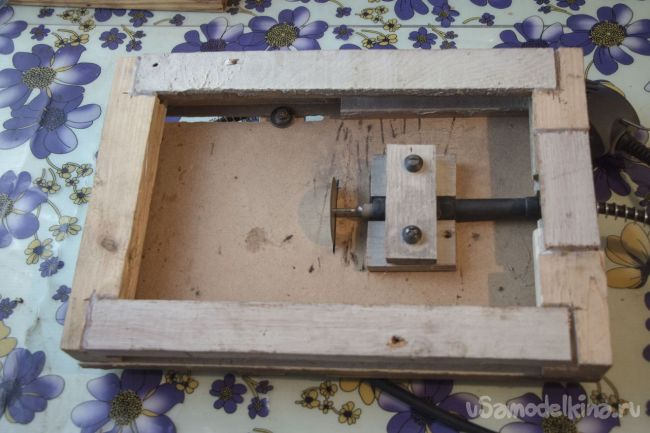

Сделан на основе шлиф машинке с гибким валом и алмазным диском. Собирался станочек без единого гвоздя и самореза, соединения производились горячим клеем. Только не пинайте - получилось довольно крепко - клей отлично сцепляется с деревом :winked: .
Солнечная батарея на 5В для зарядки сотовых

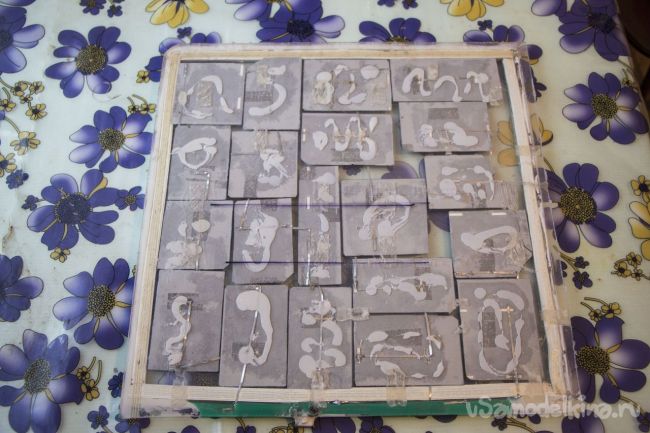

Сами элементы крепились на плекс жидкими гвоздями.
Солнечная батарея на 5В для зарядки сотовых

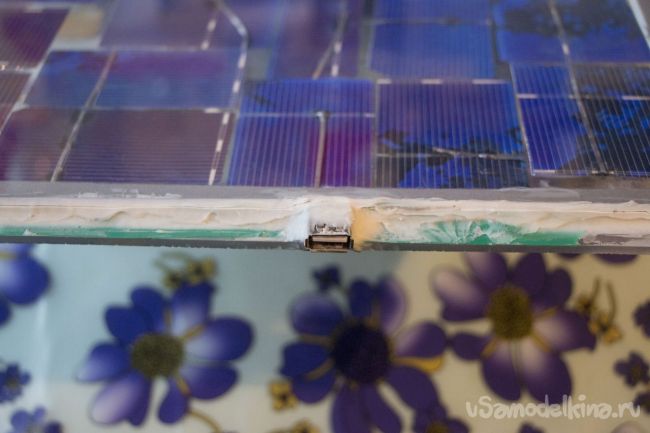

Вывод сделан USB разъемом - удобно - можно подключить любое 5 вольтовое устройство.

Элементы соединены в две последовательные цепочки по 10 шт, концы запараллелены, на выходе получаем максимум 10 Вт, 2 А.

Данное устройство тестировалось на разных устройствах, но лучше всего такую панельку применять в связке с Power Bank'ом (накопителем), а уже от него заряжать сотовый.

Спасибо за внимание!
