Тестер полярности до 6 вольт

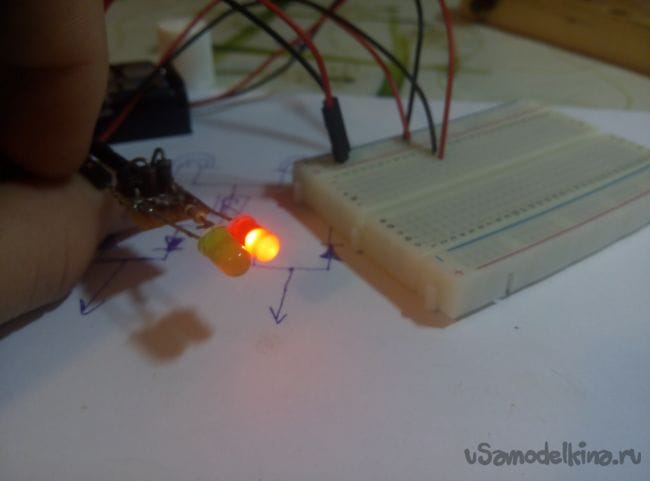

Часто бывает, что нужно в каком-либо приборе определить полярность источника питания. Я придумал решение проблемы для тех, у кого нет мультиметра. Это тестер полярности на 4 диодах. Вот его внешний вид, он довольно маленький, по-этому займет мало места и всегда пригодится когда нет специальных приборов.

Разберемся с деталями

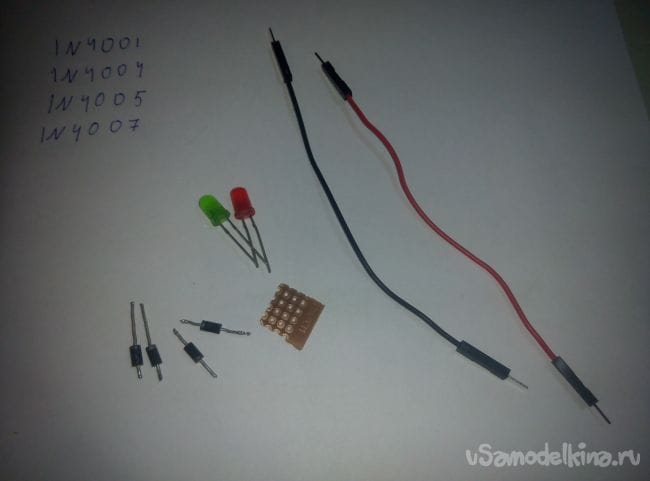

Нам нужно:
-диоды 4 шт. (модель 1N4001 либо аналоги: 1N4004, 1N4005, 1N4007);
-светодиоды красный и зеленый;
-резистор на 1КоМ;
-два провода;
-кусочек макетной платы;

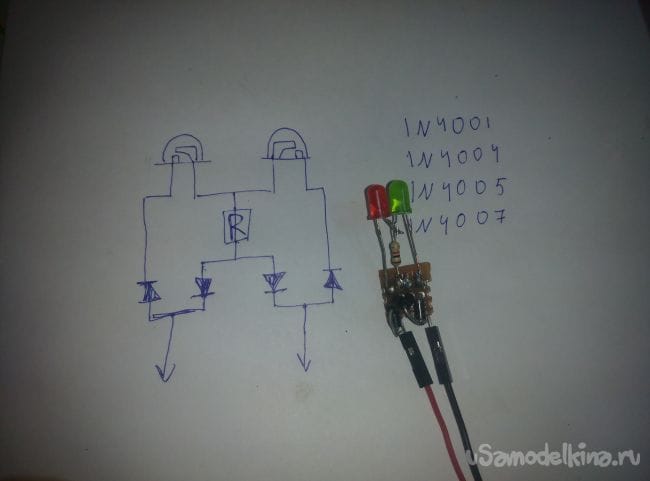

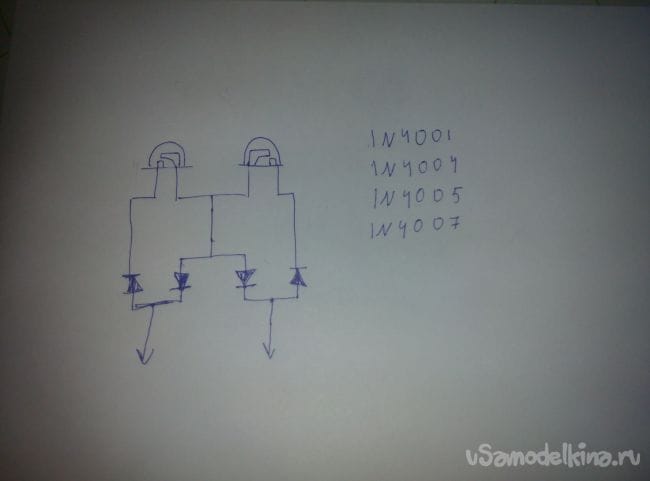

Разберемся со схемой, если вы хотите сделать тестер до 3 вольт, то можно исключить из схемы резистор:
Но мы рассматриваем конкретно, как сделать тестер на 6 вольт
Переходим к сборке

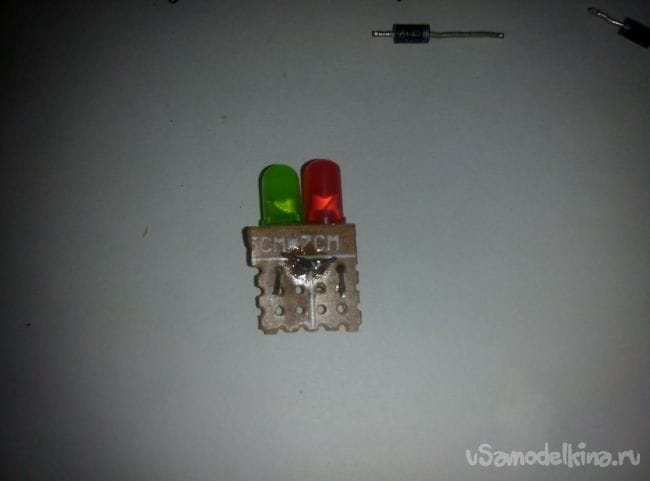

Для начала устанавливаем светодиоды

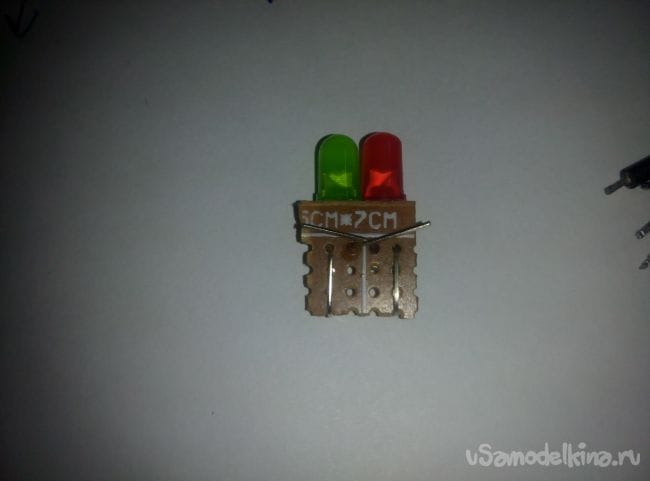

Далее нужно спаять минусы светодиодов
Далее по схеме соединяем все детали и получаем вариант 3-х вольтового тестера
Но наша задача сделать 6-вольтовый тестер, по-этому, следуя схеме, врезаем резистор

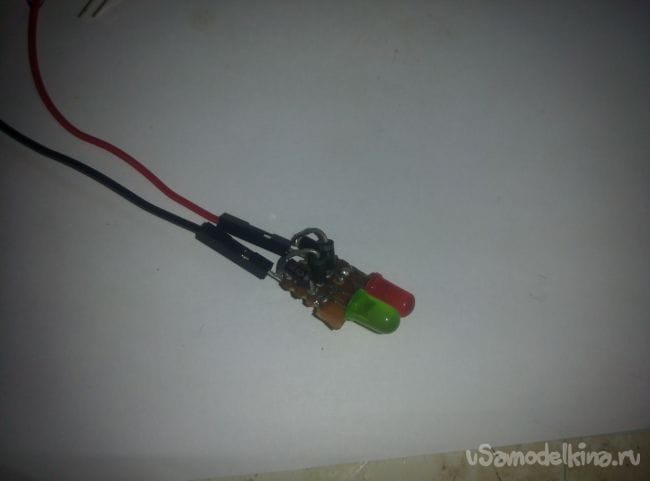

Далее подпаиваем провода разных цветов, и все, можно тестировать.

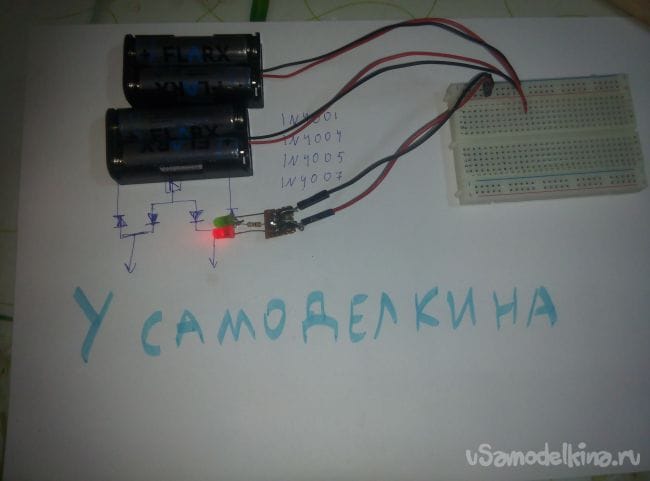

Перед тестом определим, какой диод определяет полярность. Берем батарейку, зная ее полярность, и соединяем с тестером. Какой светодиод засветится (если вы правильно соединили провода: красный с "+" а черный с "-"), тот и будет означать, что полярность соблюдена верно.

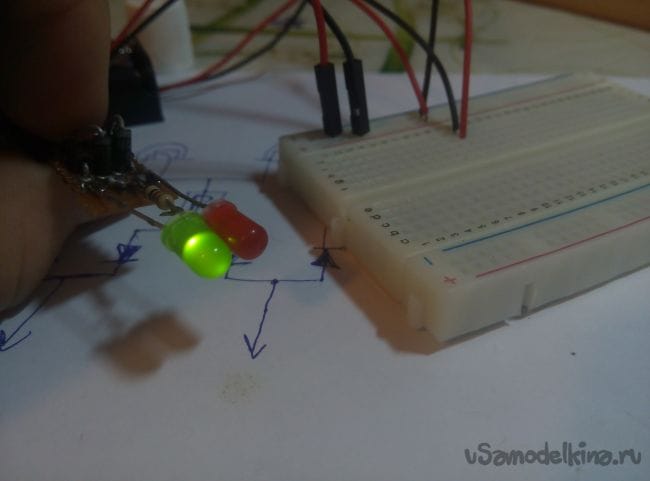

Принцип действия прост, когда полярность соблюдена правильно (черный провод на "минус", а красный провод на "плюс"), будет светиться светодиод, который выбран "определяющим", а если неверно, то загорится другой.
У меня "определяющий" красный светодиод А зеленый показывает, что полярность не соблюдена
Ну, вот, если ты начинающий радиотехник, то рекомендую сделать этот тестер, он поможет в будущих проектах, а так же, на этом примере можно понять принцип действия диодов:)

Удачи, спасибо, что прочитали статью
