Доброго всем дня, сегодня будем придумывать устройство управления для Умной форточки. Строго говоря, эта форточка не получилась умной (ум, или приставка «смарт», это способность устройства выходить в интернет, например, смарт-ТВ, смартфон). Но конечный продукт очень порадовал меня и всех членов моей семьи. Что мы получили:
- Не надо запрыгивать на диван для магии с форточкой.
- Форточку теперь можно зафиксировать в любом положении, и её не захлопнет сквозняком, как это бывало ранее.
- Простым нажатием кнопки можно устранить духоту в помещении, особенно когда собирается много гостей. Раньше все просто терпели духоту до перекура, чтобы не сгонять гостей с дивана.
- После жарки арахиса и других вредных продуктов можно быстро проветрить кухню минимальными усилиями.
- В общем, одни сплошные плюсы. Но есть косяк – пульт управления из шуруповёрта выглядит, конечно, по-колхозному, а я теперь решил делать всё красиво. Самый простой путь – поискать на маркетплейсах подходящее устройство в удобном форм-факторе накладного выключателя белого цвета. Нет таких! Фишка в том, что на моторе надо менять полярность, на это способны не много устройств на рынке. Поначалу мне показалось, что сейчас за раз найду то, что нужно, и недорого. Как бы не так, похожие штуки есть, для роллет, для откатных ворот, жалюзей и штор, но у всех у них другой алгоритм работы. Три провода, один общий, два сигнальных, а дальше автоматика жалюзей сама меняет полюса питания. Разочаровавшись, я написал товарищу по имени hengyuguoji29, у которого купил привод, мол, что за дела, устройство есть, а как им управлять? Он ответил мудро: «сейчас я выложу пульт». И выложил его https://www.ozon.ru/product/sensornyy-kontroller-86-dlya-priemnika-odnokanalnogo-elektricheskogo-otkryvatelya-okon-s-5107304263/?_bctx=CAQQ84emAQ&at=qQtJQ7419c70EJ84CANG0z6sYoMoE2f6Rl2xVH3zXPqp&hs=1.
Мне не понравилось всё: цена (сначала была 3200 руб, сегодня 2200 р), пульт, форм-фактор под внутреннюю установку (то есть либо штробить, либо колхозить),
и я решил пойти своим путём – сделать гибрид автомобильного переключателя и монтажной коробки и красиво приклеить на двухсторонний скотч на стену, по крайней мере пока приклеить.
Итак, нам понадобятся:
Выключатель RS-223-4C без фиксации 6 PIN ON-OFF-ON.
Тут важно всё, и 6 пин, и «без фиксации». Первое даёт возможность перебросить полюса на моторе привода, а второе страхует мотор привода от сгорания – пока кнопку держишь, оно крутит. Кнопку бросил – остановилось.
Белая коробка распределительная

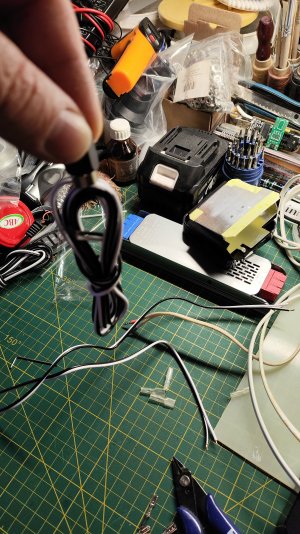

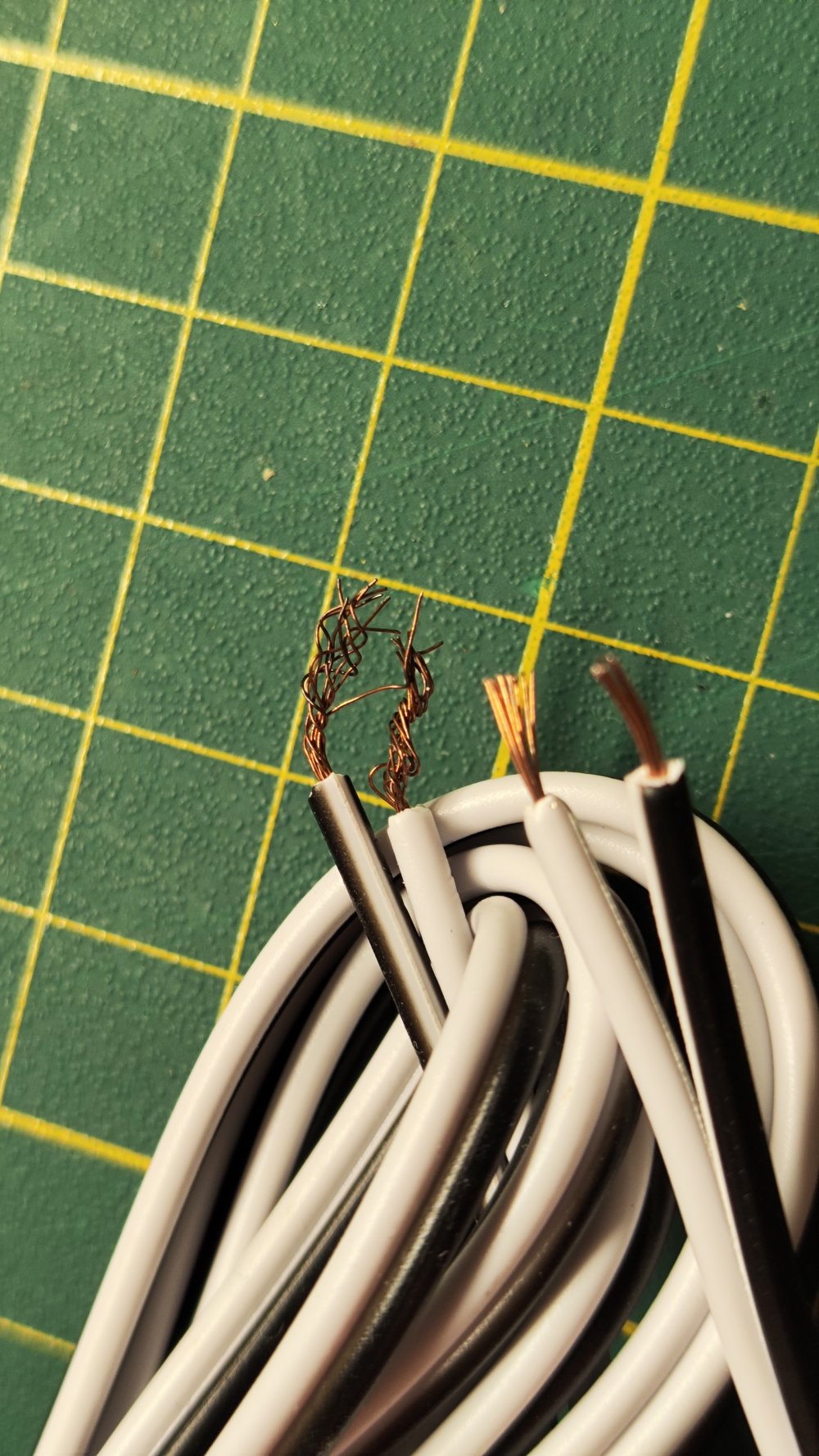

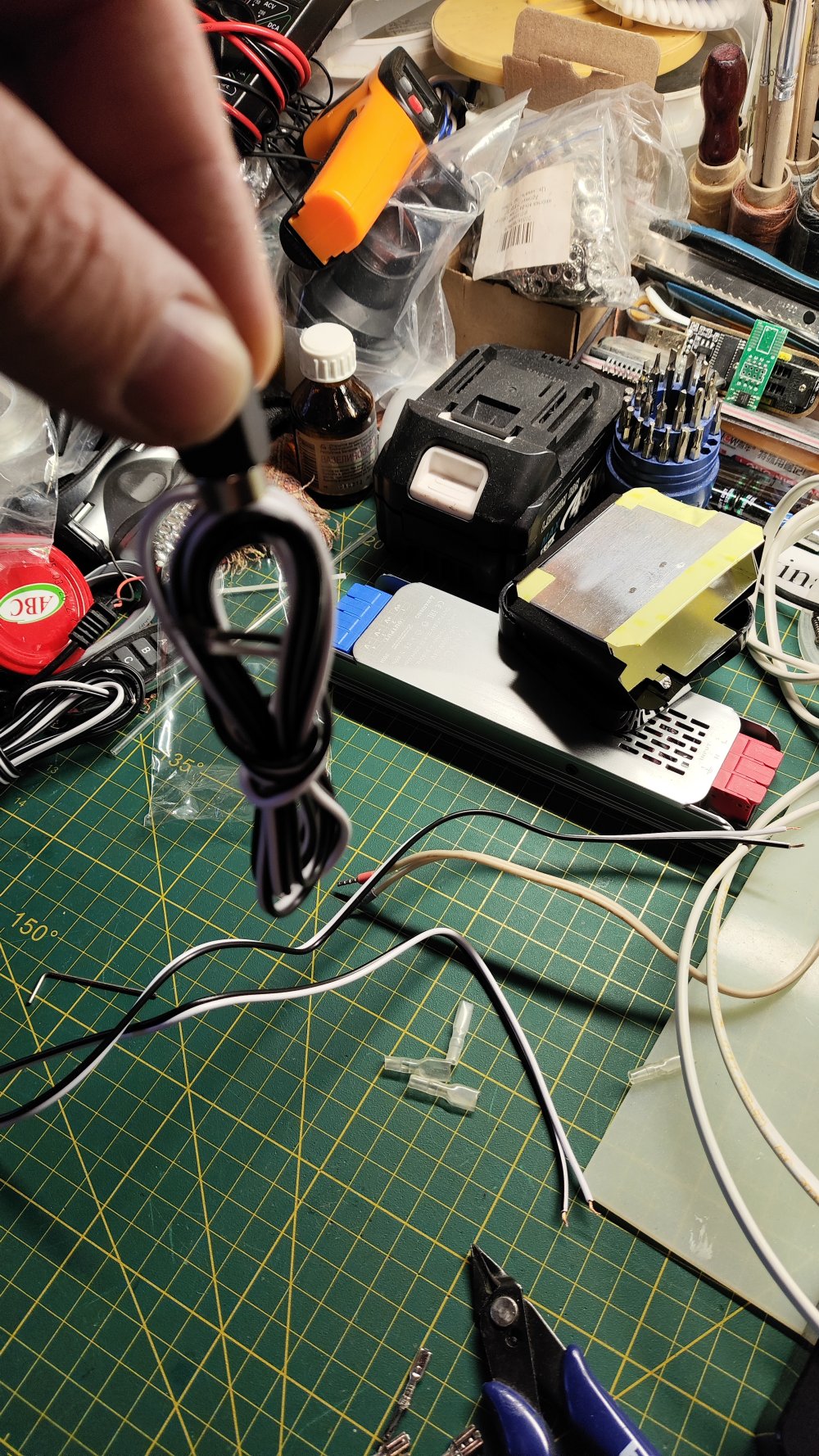

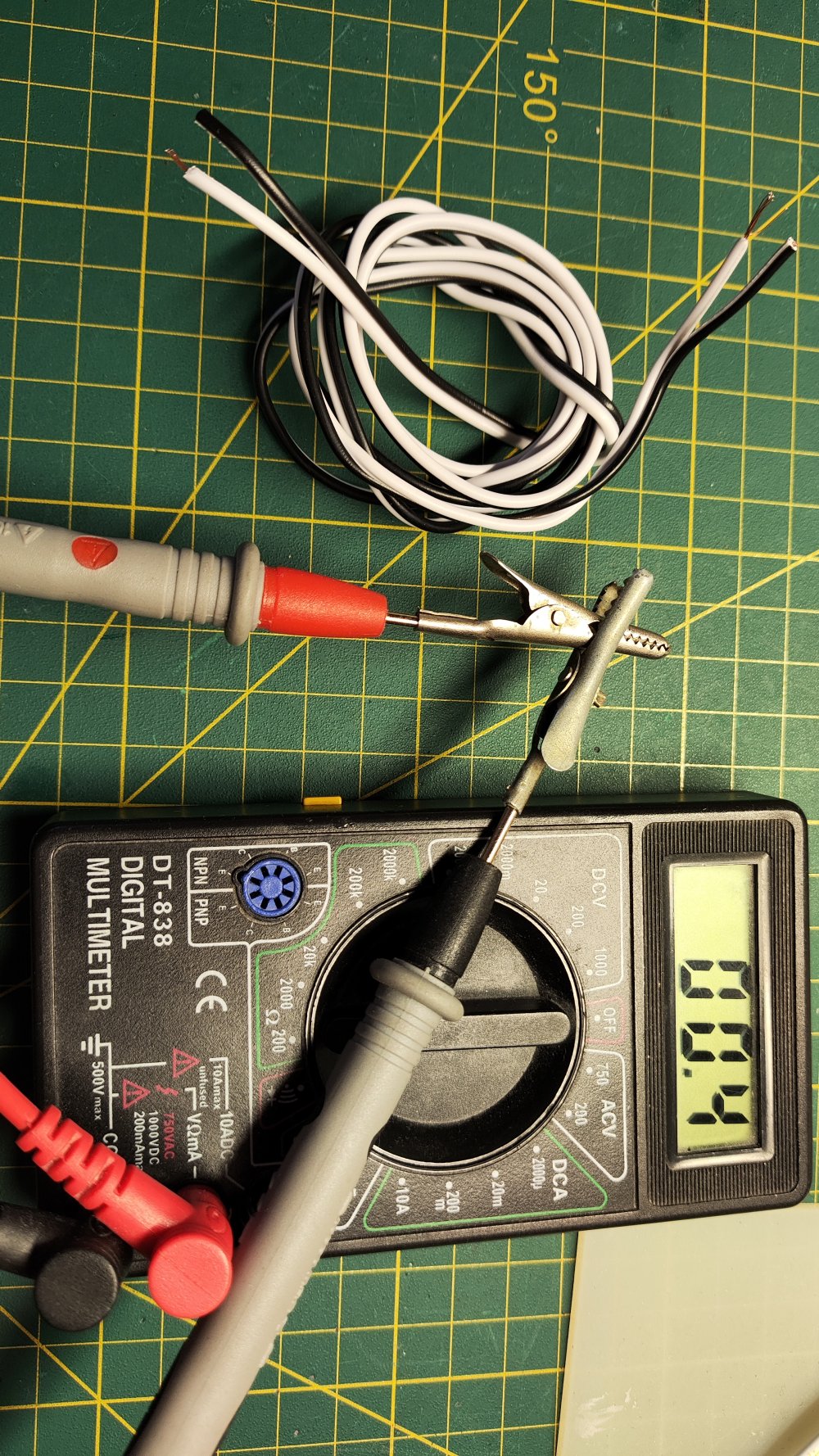

Паяльник, провода
Гравер, в нашем случае аккумуляторный
Порядок самоделания:
Я раньше не имел дел ни с гравером, ни с такими выключателями, поэтому немножко накосячил.
Надо разметить на монтажной коробке отверстие под выключатель. Для этого снимаем установочные размеры и переносим их на картонку. Вырезаем картонный шаблон, прикладываем его на место будущего отверстия и обводим ручкой. Далее гравером вырезаем нужное отверстие в пластике. Выключатель вставляется сверху, поэтому пока что ничего не распаиваем.
Вставляем выключатель, у него пружинные пластмассовые крепежи. Распаиваем простую схему, нагрузка – мотор подключается к центральным контактам, питание подаётся на крайние и перемычками соединяем крайние крест-накрест.

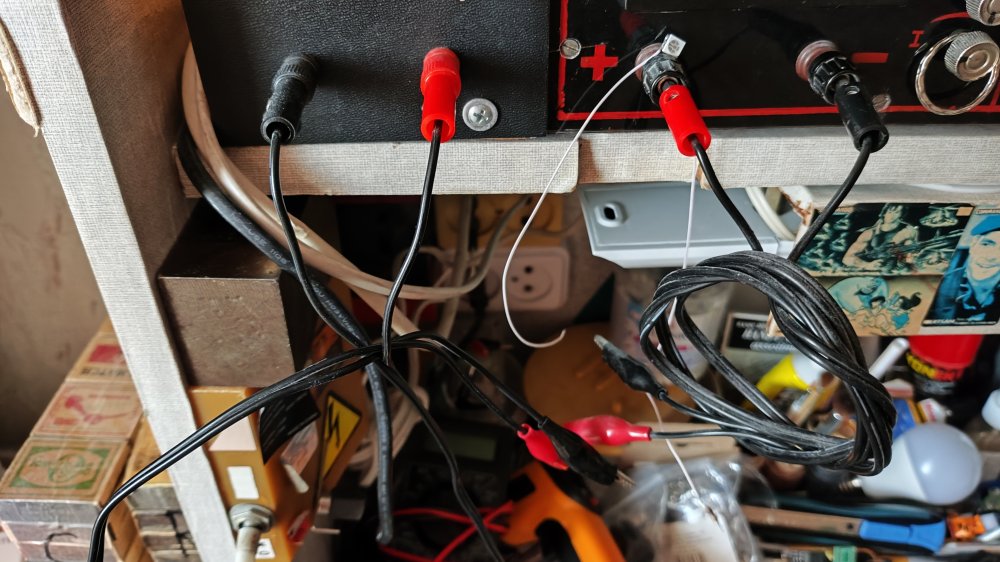

По итогу при нажатии кнопки питание подаётся на мотор, и форточка закрывается. Когда степень закрытия достаточна, отпускаем кнопку, мотор останавливается. При желании закрыть форточку нажимаем другую кнопку, плюс с минусом подаются на мотор наоборот, и форточка открывается. Питание 12 В постоянный ток подаётся постоянно из блока питания, спрятанного за микроволновкой
Проверяем, всё работает, укладываем лишние провода в монтажную коробку, закрепляем заднюю крышку. Затем двухсторонним толстым суперскотчем приклеиваем к стене. Для простоты управления маркером наносим две надписи, ОТКР и ЗАКР. Обучение членов семьи проведено, начинаем тестирование самоделки.
И ещё две маленьких радости, лень отдельно описывать.
С наступлением жары купилась очередная Умная розетка, в неё был включен вентилятор, и всё это прикрутилось к Марусе и Умному дому. Вроде мелочь, а приятно включать вентилятор не вставая с кровати.
И есть такой чудной девайс, дозатор для жидкого мыла. У нас такой был, от Сяоми, уже несколько лет. Надоело то, что он очень чувствителен к напряжению батареек АА, их надо 4 штуки. Как только напряжение на них падает до 1,53 В, дозатор отказывается работать. Нормальные свежие батарейки стоят рублей 300 за 4 штуки, и их хватает на 2-3 месяца. И вот, по прошествии времени, я подумал, что, может, люди придумали что-то получше. Полез на Озон, и таки да, люди молодцы. Придумали недорого, со встроенным аккумулятором, с (ВНИМАНИЕ) регулировкой количества пены и даже с рецептом жидкости для перезаряжаемой ёмкости (это тоже заранее предусмотрено в отличие от Сяоми, запасной баллончик к которой стоит около 300 рублей). Купил, зарядил, оно работает! Проверим, сколько зарядка выдержит по времени, но первые результаты очень радуют!
И напоследок советы от ИИ.
Сделать такую схему вполне реально! Я подобрала для вас вариант с тумблером — он простой и хорошо подходит для небольших моторов (например, в самоделках, игрушках или механизмах с ограниченным током). Суть в том, чтобы перекидывать полярность питания мотора с помощью переключателя.
Вот как это выглядит:
Как это работает
Для схемы нужен сдвоенный тумблер перекидного типа (у него две независимые группы переключающих контактов). На схеме:
- Крайние контакты каждой группы тумблера соединяются между собой — это точка подключения питания (к «плюсу» и «минусу» источника, например, батареи).
- Средние (перекидные) контакты каждой группы становятся выводами для мотора. В одном положении тумблера на мотор идёт одна полярность, в другом — противоположная, и он вращается в другую сторону.
Несколько важных моментов
- Проверьте тумблер. Перед пайкой обязательно «прозвоните» контакты мультиметром. У разных моделей схема внутренних соединений может отличаться, и если ошибиться, можно получить короткое замыкание.
- Подберите тумблер по току. Номинальный ток тумблера должен быть с запасом (рекомендую брать минимум на 25% больше, чем потребляет ваш мотор под нагрузкой). Иначе контакты будут греться и быстро выйдут из строя.
- Не переключайте направление «на ходу». Если резко поменять полярность, пока мотор ещё вращается, между контактами возникнет искра. Это ведёт к нагару, ухудшению контакта, нагреву и сокращению срока службы тумблера. Лучше дождаться полной остановки ротора перед сменой направления.
- Если мотор мощный. Для более сильных моторов одной механической коммутации может быть мало — контакты тумблера будут подгорать. В таких случаях схему дополняют реле или транзисторным ключом, чтобы тумблер только подавал сигнал, а основной ток шёл через более мощные элементы.
