Жена очень любит комнатные растения. Возится сними, поливает. И постоянно возникает проблема с орошением любимцев во время отъезда на долгое время. Реальный риск утраты экземпляра красоты. Исследуя бескрайние просторы интернета, подобрал несколько полезных схем, из которых состряпал «кибер поливальщика».
![]()
Садоводы говорят, что эффективнее поливать растения вечером. Вот и в моей конструкции орошение производится с наступлением сумерек.

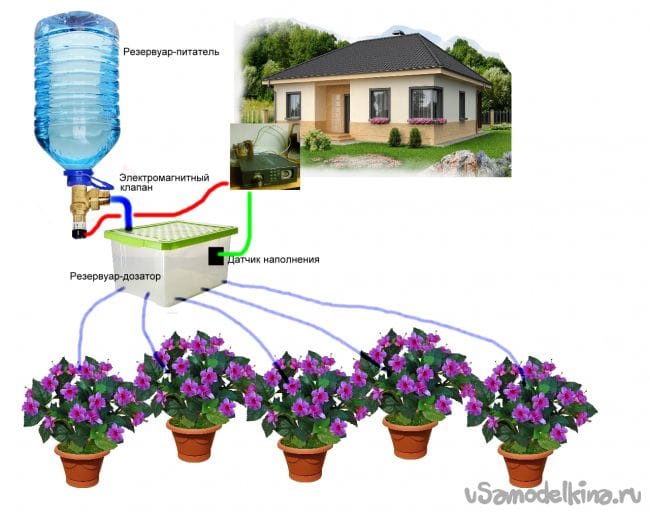

Суть агрегата на картинке.
![]()
С наступлением темноты электроника поливальщика запитывает реле, которое, в свою очередь, управляет либо электромагнитным клапаном, либо водяным насосом. Клапан используется в случае использования резервуара-накопителя, в котором содержится определённое количество воды (например, запас на неделю-две). Соответственно, емкость для этих целей может быть любых размеров. Из резервуара-накопителя вода через клапан или от насоса поступает в резервуар-дозатор. Название говорит само за себя. Суть полить растения, а не залить. Так как капилляры от дозатора до растения горрраздо тоньше шланга питателя уровень в дозаторе через некоторое время поднимется до точки, где установлен датчик наполнения в виде геркона, помещённого в пластиковую герметично закупоренную с одной стороны пластиковую трубку, установленную вертикально. Поплавок с небольшим кольцевым магнитом, свободно ходящий вверх-вниз по трубке взаимодействуя с герконом, создаст контакт и команда на отключение клапана или насоса поступит в поливальщик (датчик наполнения может быть и другой конструкции). Реле обесточится. Схема питания исполнительных устройств «рассыплется» до следующего вечера.

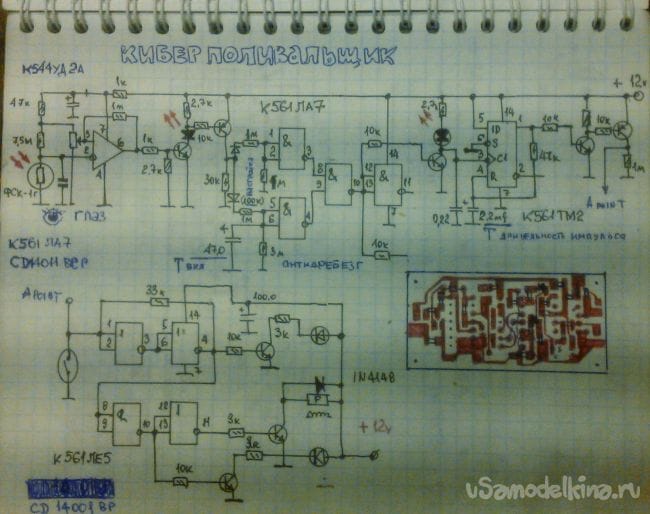

Принципиальная электрическая схема на рисунке
![]()
Состоит из модулей:
- Фото-датчик
![]()

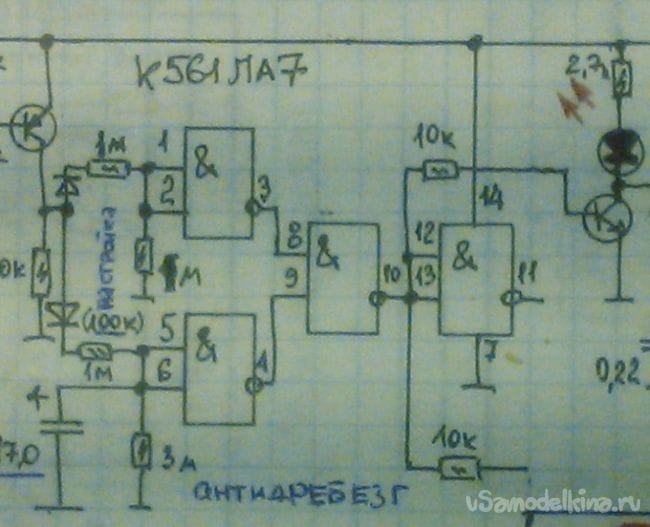

- антидребезг. (предотвращение ложных срабатываний устройства при форсмажорной засветке фото-датчика то есть, вспышки молний, фар проезжающих автомобилей в тёмное время суток. Они могут нарушить цикл работы «день-ночь») Да-а-а, кстати, если резистор 10к базы транзистора подключить к выводу микросхемы «11», то процесс орошения будет стартовать не вечером, а на рассвете. Можно усовершенствовать схему дополнив ещё одним трактом – антидребезг+ таймер импульса+ управление, сняв команду с «11» вывода для второго тракта. Получится, что часть растений будет орошаться вечером, часть утром.
![]()
- таймер импульса (включение схемы управления насосом или клапаном осуществляется коротким импульсом до 0.5 сек в точку А)
![Кибер поливальщик]()

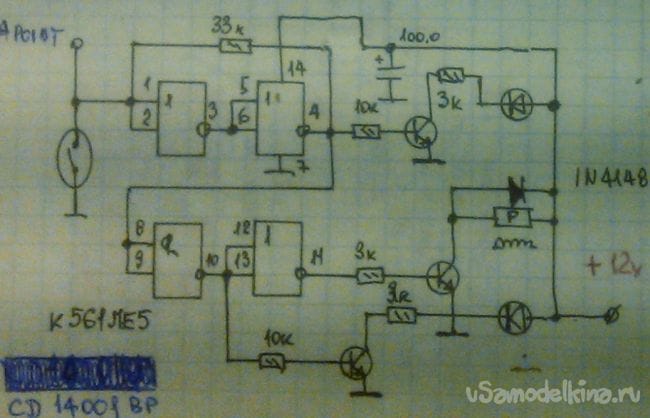

- управления исполнительными устройствами
![]()

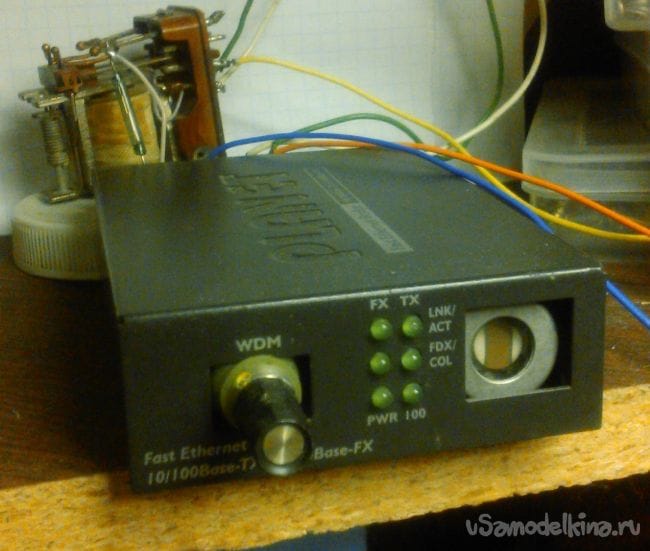

Питание схемы осуществляется от блока питания 12-20 вольт постоянного через интегральный стабилизатор LM7809(стабилизатор внутри корпуса). А реле запитано до стабилизатора для уверенного срабатывания. Конструкция, кроме реле, поместилась в металлический корпус от WDM. На передней панели корпуса фоторезистор, потенциометр регулирования чувствительности фото-датчика, светодиоды контроля наполнения дозатора. Реле вынесено, так как находится рядом с исполнительным устройством и может коммутировать мощную токовую нагрузку соответствующую контактам выбранного типа реле. Хотя может быть просто промежуточным ( надеюсь, понимаете о чём я) и управлять целой сетью исполняющих устройств.
Ну, и как всегда, электронику разработать и собрать получилось гораздо проще, чем настроить «механику водоводов». Ха-ха!
Огромное спасибо, тем людям, которые в своё время выложили в интернет очень грамотные разработки!!!!! Успехов Вам!!!
