    Схема управления насосом с гальванической развязкой по входу и выходу

    Copperfield
    Автоматическое поддержание уровня воды в баке.
    Надежна. Автоматически поддерживает заданный уровень воды. Собрана и используется на даче. Применяются покупные датчики уровня воды.

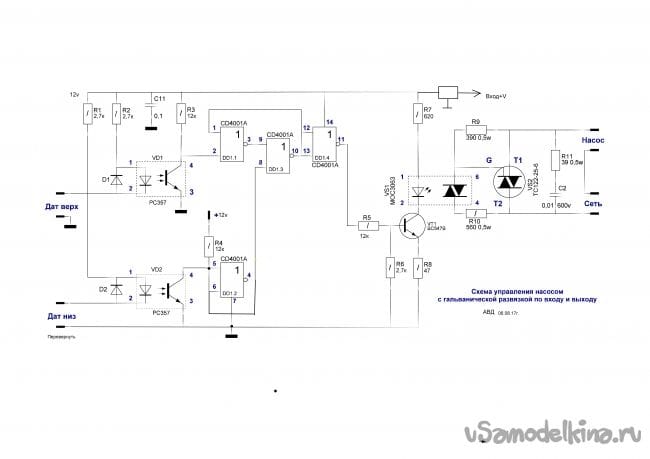

    Описание работы.

    В случае если уровень воды ниже обоих датчиков, на 11 выводе микросхемы DD1.4 появится логическая единица и симистор VS2 включит насос. При плавном повышении уровня воды даже в случае, если вода будет контактировать с нижним датчиком, все равно будет логическая единица. Как только уровень воды дойдет до верхнего датчика на 11 выводе микросхемы DD1.4 появится логический нуль, симистор VS2 выключит насос и вода в емкость поступать не будет. Когда, уровень воды упадет, и верхний датчик не будет соприкасаться с водой, то на 11 выводе микросхемы DD1.4 все равно будет логический нуль и насос не будет включаться. Но если уровень воды опустится ниже нижнего датчика, то на 11 выводе микросхемы DD1.4 появится и насос включится. Мощность насоса не более 2 кВт. Симистор устанавливается на радиатор. Площадь радиатора зависит от мощности насоса.

    Датчики

    Печатные платы (силовая и управления )

    Силовая плата и симистор устанавливаются на радиатор
    3 ответа

    Добавить ответ

      • smilesmilesxaxaokdontknowyahoonea
        bossscratchfoolyesyes-yesaggressivesecret
        sorrydancedance2dance3pardonhelpdrinks
        stopfriendsgoodgoodgoodwhistleswoontongue
        smokeclappingcraydeclarederisivedon-t_mentiondownload
        heatirefullaugh1mdameetingmoskingnegative
        not_ipopcornpunishreadscarescaressearch
        tauntthank_youthisto_clueumnikacuteagree
        badbeeeblack_eyeblum3blushboastboredom
        censoredpleasantrysecret2threatenvictoryyusun_bespectacled
        shokrespektlolprevedwelcomekrutoyya_za
        ya_dobryihelperne_huliganne_othodifludbanclose
    vektorss
    Цитата: Иван_Похмельев
    Как раз наоборот, непонятно их назначение: гальваническую развязку от низковольтного питания они не обеспечивают, развязка от сетевого напряжения должна быть в источнике питания. Тем более, что датчики электрически не контактируют с водой, гальванической развязки от низкого напряжения не требуется.

    Извините, я просто не так выразился, когда я собирал подобную схему то датчики я подсоединял через резистор к делителю из двух резисторов (подбирал уровень входа), диод непосредственно на вход элемента и-не, а вот выход через 315 на оптопару .... ну и далее где то так же. Там надо было создать низкоомный вход на датчик (кусок медного провода в изоляции с зачисткой 1см. , в контакт с водой), с учётом сопротивления воды.
    Иван_Похмельев
    Цитата: vektorss
    Они же "дребезг контактов" не устраняют...
    Конечно, дребезг устраняет RS-триггер DD1.1, DD1.3.
    Цитата: vektorss
    Не, понятна их гальваническая развязка при общем питании.
    Как раз наоборот, непонятно их назначение: гальваническую развязку от низковольтного питания они не обеспечивают, развязка от сетевого напряжения должна быть в источнике питания. Тем более, что датчики электрически не контактируют с водой, гальванической развязки от низкого напряжения не требуется.
    vektorss
    а для чего нужны оптопары VD1 и VD2? Они же "дребезг контактов" не устраняют... Не, понятна их гальваническая развязка при общем питании.
