Самовосстанавливающаяся защита от переполюсовки за 5 минут


Во время тестирования своих электронных изделий, подключения зарядного устройства к кислотным автомобильным АКБ, по неосторожности или в спешке при подключении питания происходит переполюсовка, что в некоторых случаях может пагубно сказаться на тестируемом приборе, АКБ.( хындык микроконтроллерам, взрыв конденсаторов и.т.д.)

Чтобы защитить свои схемы и ЗУ от губительной переполюсовки, многие включают в схему диод, (проводит электричество в одном направлении), для невозможности течь току в обратном направлении, тем самым исключая нанесения вреда электронным компонентам вашего девайса. Но проблема с этим подходом заключается в том, что данная схема не будет работать, пока вы не измените полярность, что иногда не представляется возможным, (при тестировании).

Чтобы не парится с переполюсовкой, предлагаю простенькую схемку для тестирования и подключения ваших электронных шедевров и АКБ авто. Стоит лишь включить в цепь не большую надстроечку. Вам больше не придется беспокоиться по поводу переполюсовки и поиска адаптера постоянного тока, который в нужный момент где то там…
Самовосстанавливающаяся защита от переполюсовки за 5 минут

Эта схема использует выпрямительный мост, который встроен во все адаптеры питания. Просто подключите первый попавшийся блок питания по схеме (не беспокоясь о полярности). Подключайте постоянный либо переменный ток, это совсем не критично для данной схемы, плюс или минус так же не важно.

Единственный недостаток схемы это то, что выпрямительный мост съедает некоторое напряжение, нужно будет учитывать этот факт при тестировании и подключении АКБ,( добавить напряжение на ЗУ), если это для вас критично при тестировании.
Можно использовать готовый мост, соответствующий вашим запросам.

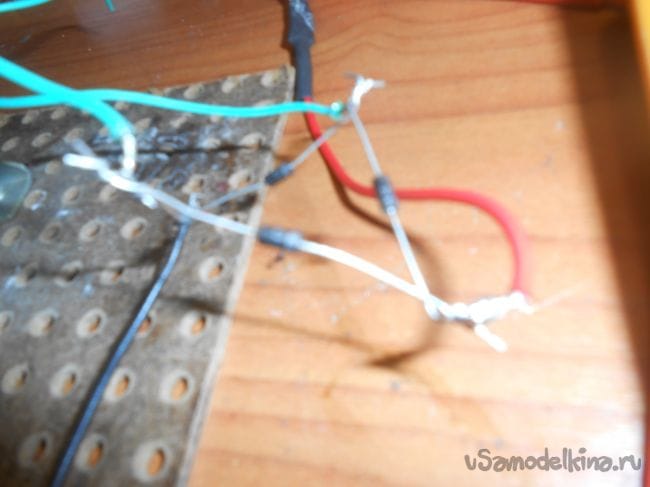

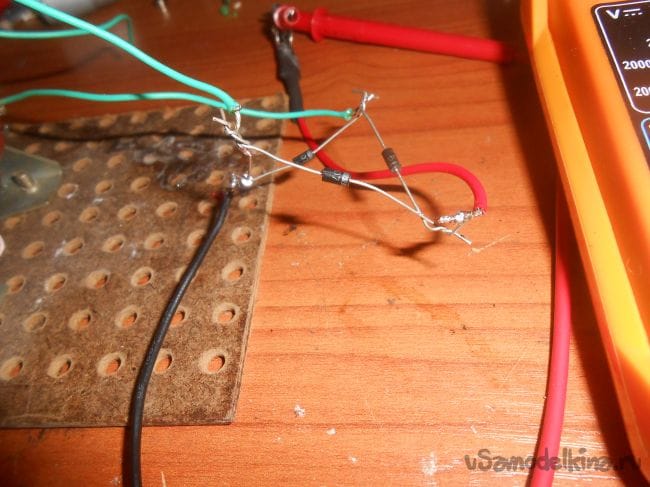

Либо изготовить из 4 диодов необходимой вам мощности




Дешево и сердито! Удачи!
