Мощный полевой транзистор IRFZ44N


Задумал я сделать умную разрядку для аккумуляторов типа АА с использованием платы Arduino. Поэтому у меня возникла необходимость разорвать цепь разряда при достижении определенного напряжения на аккумуляторе. После чтения книг и статей я определил, что для выполнения этой задачи существует два варианта решения задачи: первая - разорвать разрядную цепь с помощью реле с управлением от 5 вольт; вторая – с помощью мощного полевого транзистора типа MOSFET.

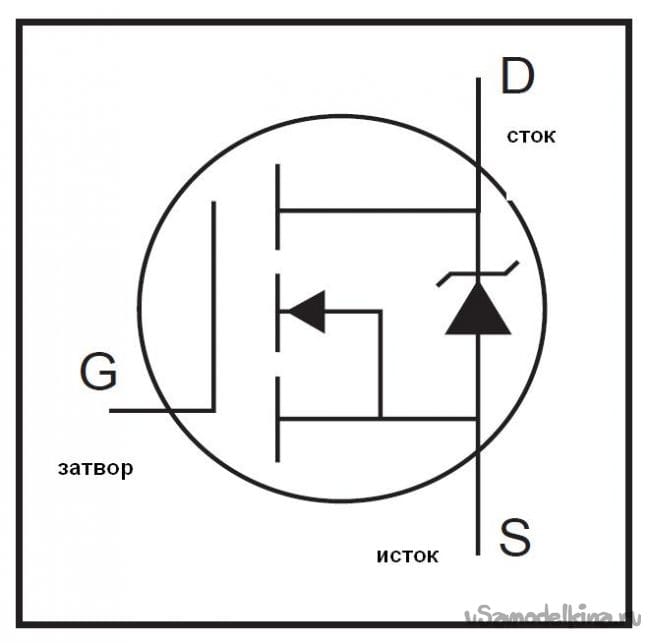

Схема обозначения:

Я выбрал полевой n-канальный транзистор с индуцированным каналом (MOSFET) IRFZ44N.
Документация на IRFZ44N - IRFZ44N_ru.PDF
irfz44n_ru.pdf [980,43 Kb] (скачиваний: 153)
Посмотреть онлайн файл: irfz44n_ru.pdf

Для его открытия (снижение напряжения между выводами «исток» «сток» сильно уменьшится) на вывод «затвор» нужно подать напряжение, которое называется «пороговым напряжением на затворе».

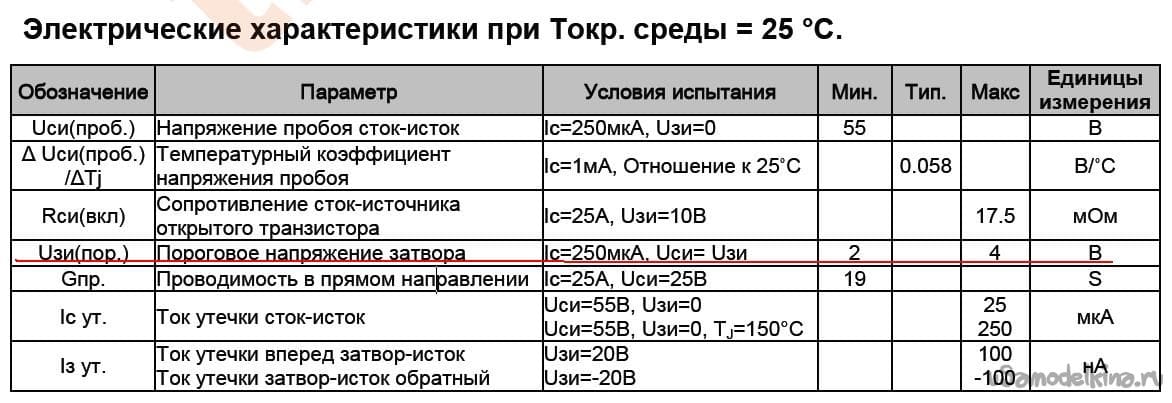

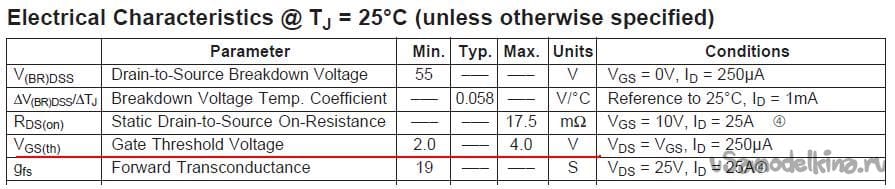

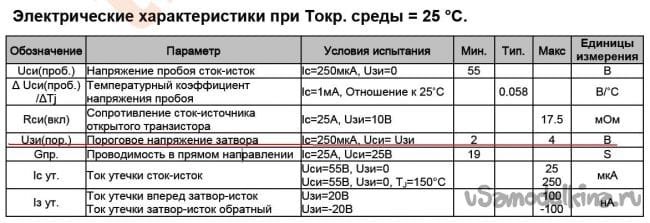

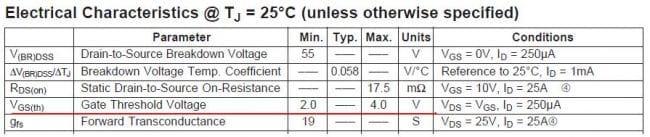

Для транзистора IRFZ44N «пороговое напряжение на затворе» нормируется от 2 вольт до 4 вольт.

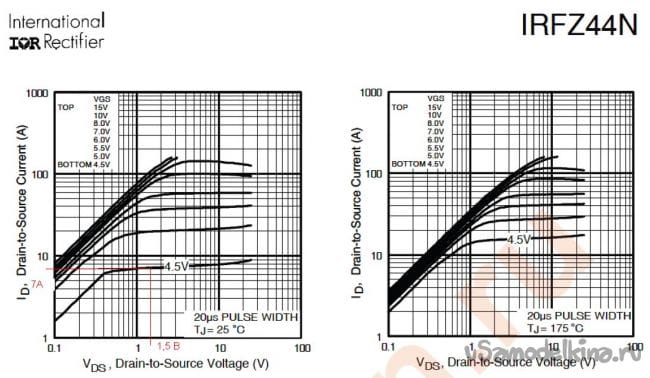

Из документации (смотрите фото сверху) мы можем определить, какое сопротивление будет у транзистора между истоком и стоком при напряжении на затворе относительно истока 4,5 Вольта и напряжении, поданном на исток и сток (разрядная цепь). Из диаграммы мы видим, что при Uзс = 4,5 В, Uис = 1,5 В ток через транзистор Iис = 7 А. Теперь рассчитываем сопротивление между выводами «исток – сток», используя закон Ома: Rис = 1,5/7 = 0,214 Ом. Из документации мы знаем, что сопротивление полностью открытого транзистора Rds(on) = 0,0175 Ом. Я собираюсь разряжать аккумулятор током не более 0,5 Ампер. Определяем, какая мощность будет выделяться на транзисторе при токе 0,5 A: P = 0,5*0,5*0,214 = 0,0535 Вт. Думаю, что транзистор несильно нагреется.
Мощный полевой транзистор IRFZ44N

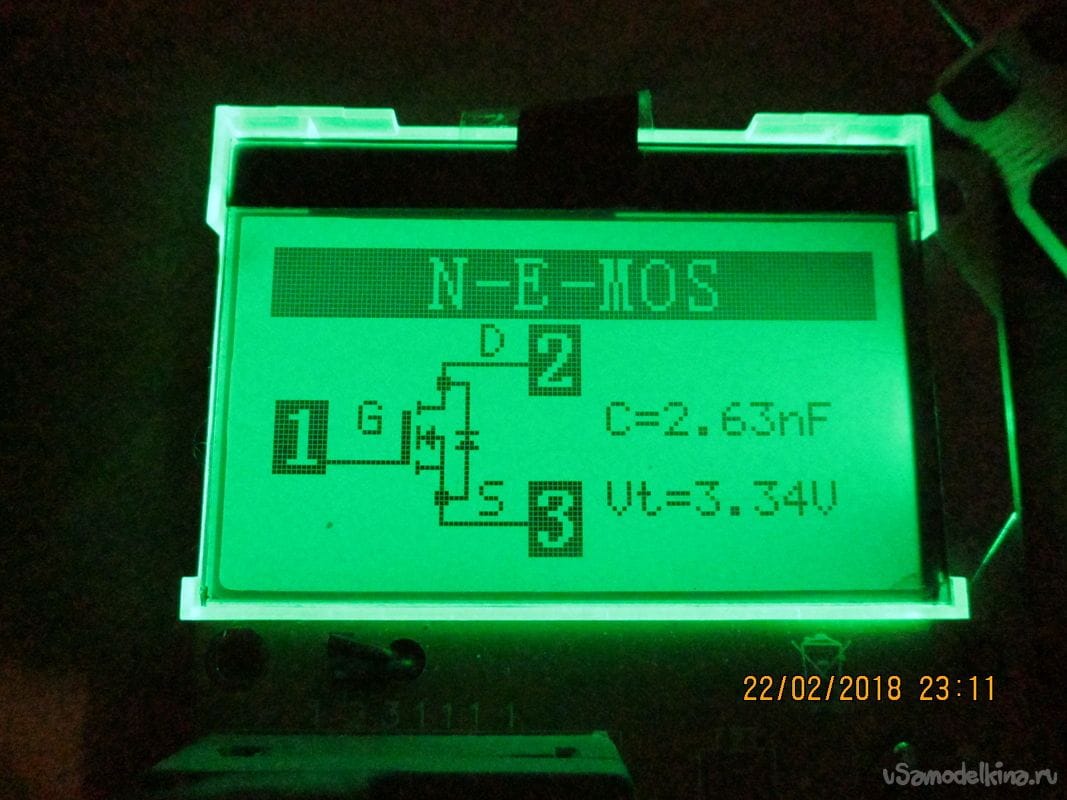

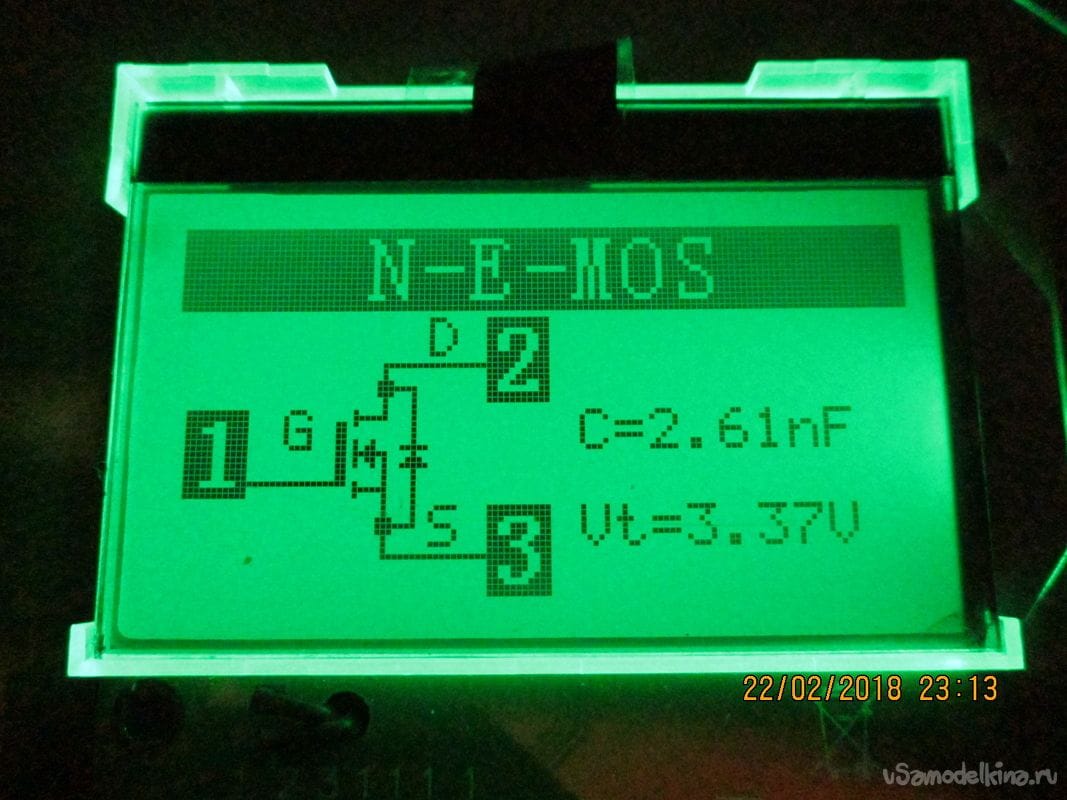

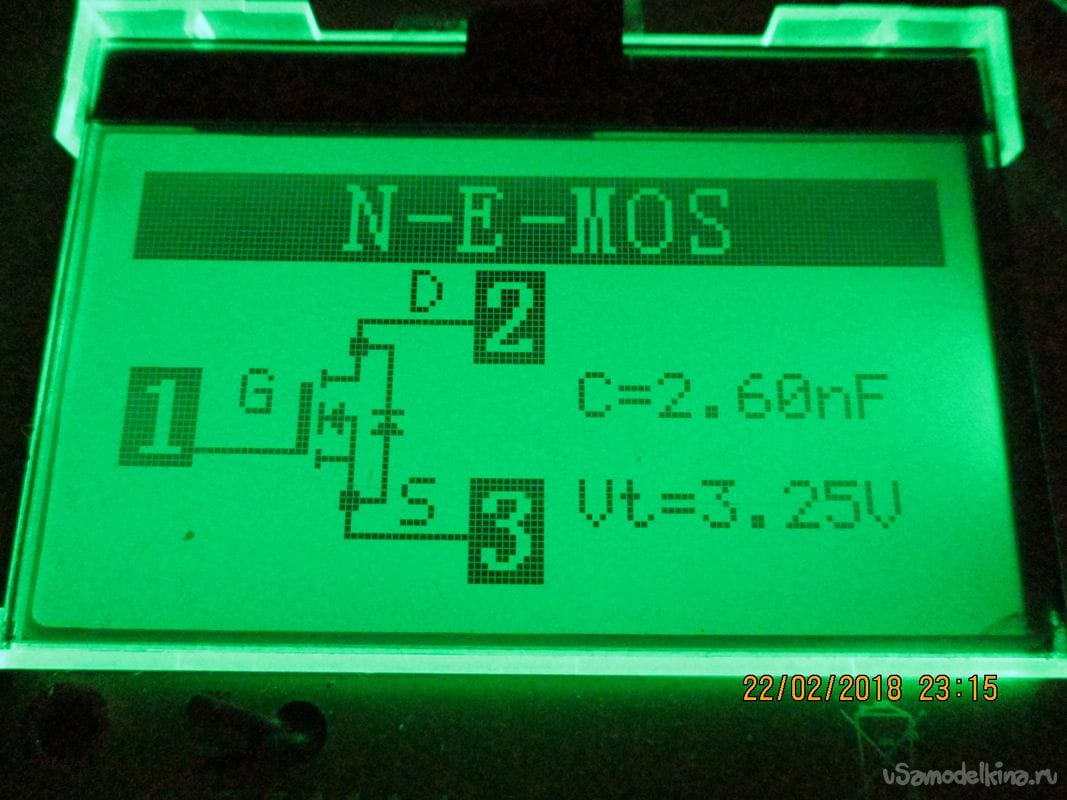

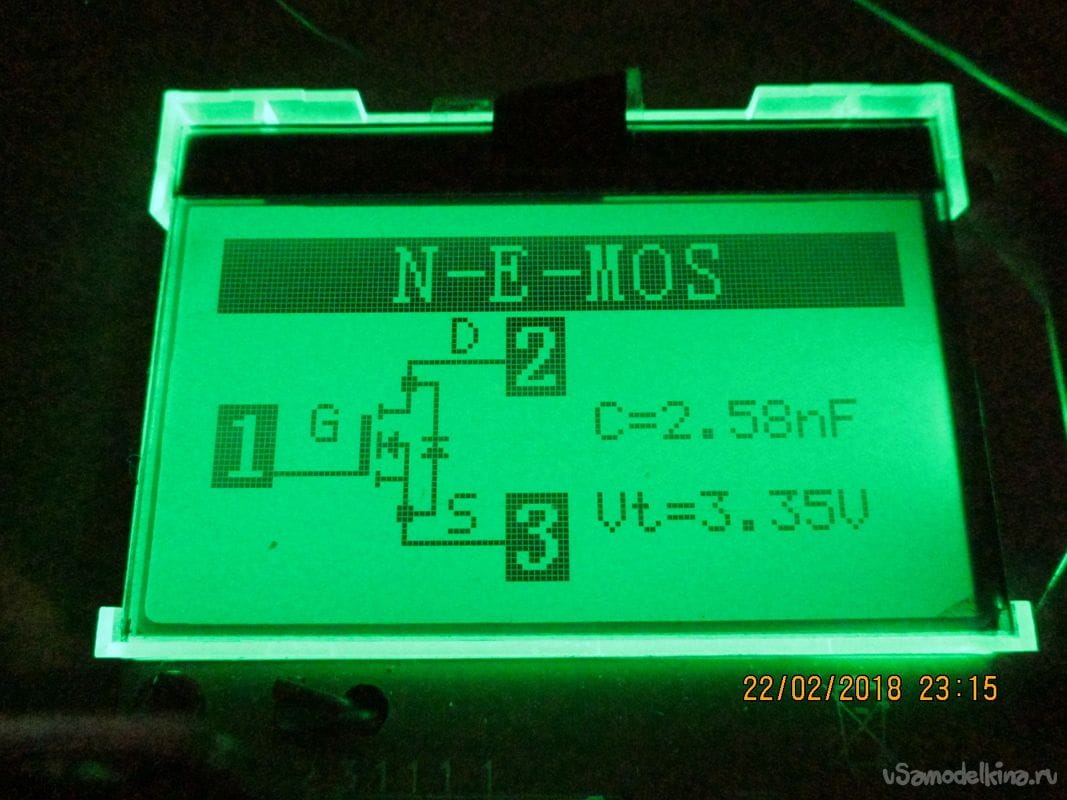

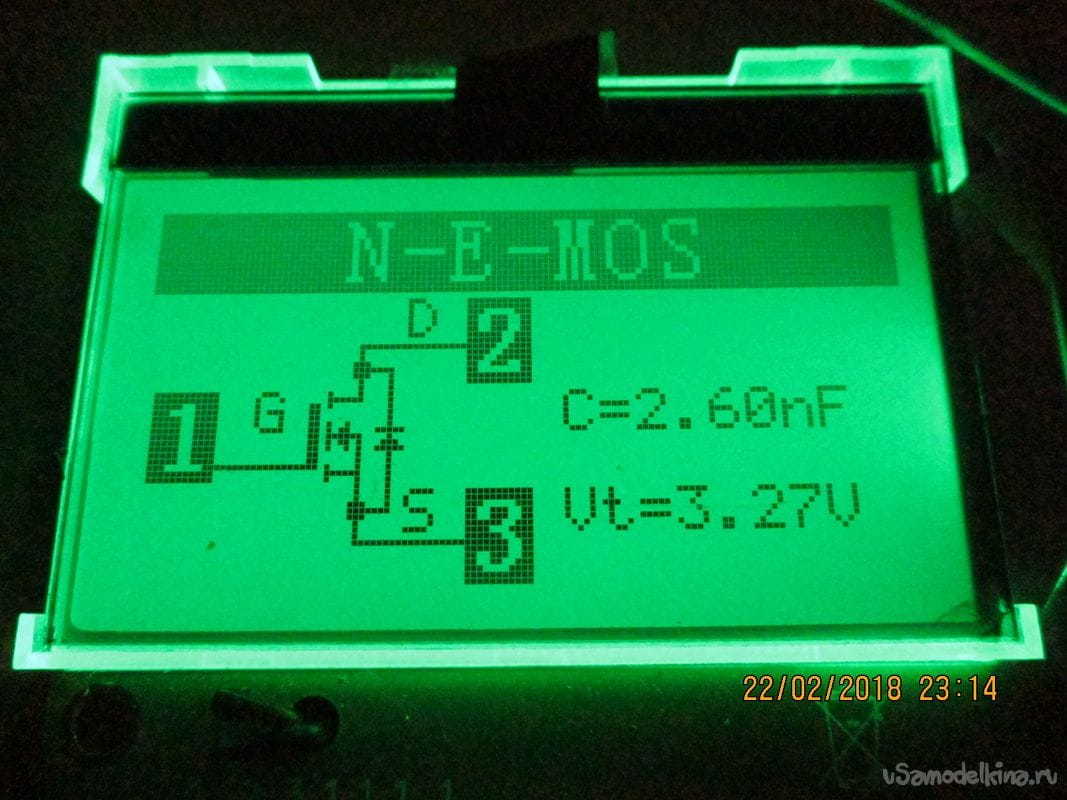

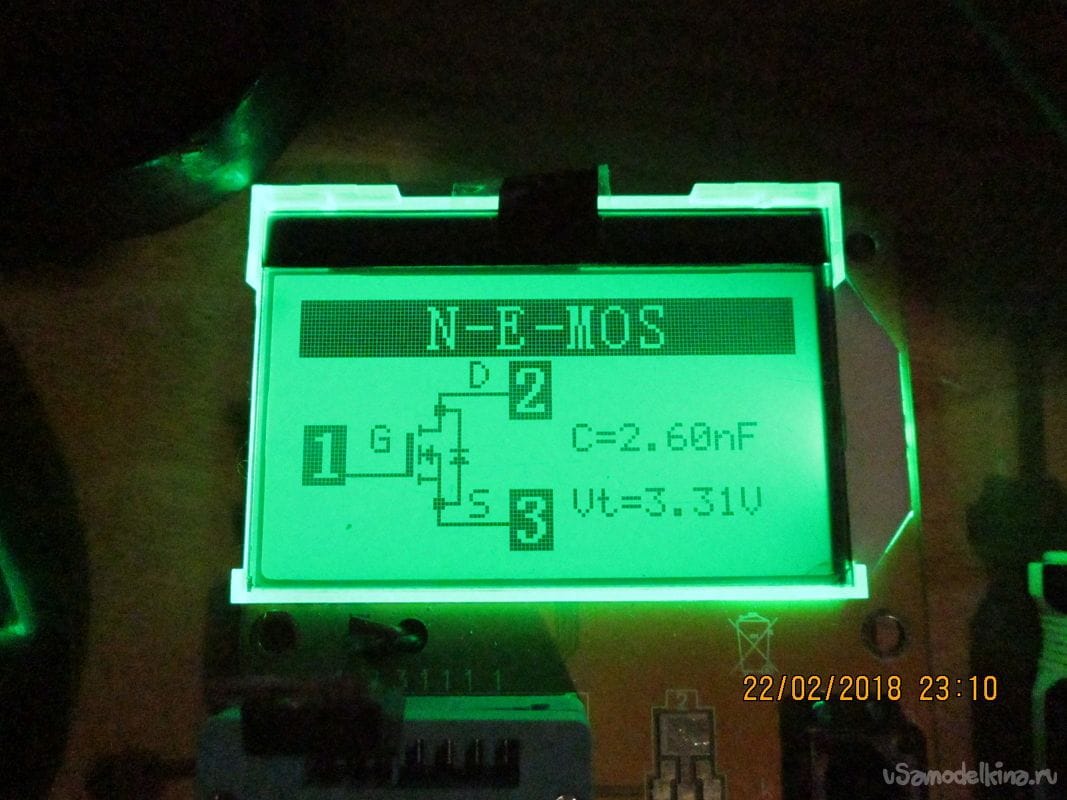

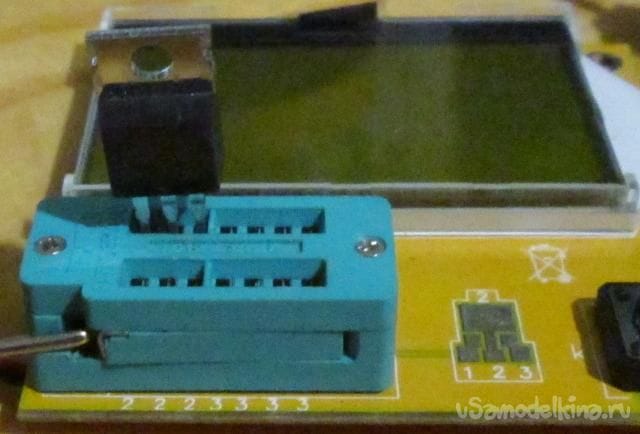

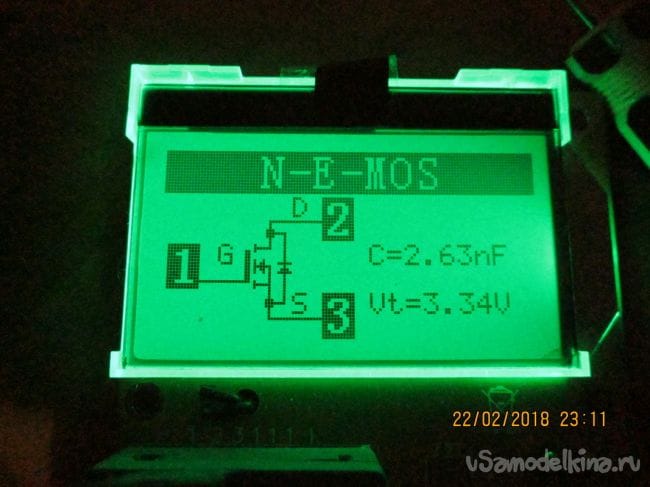

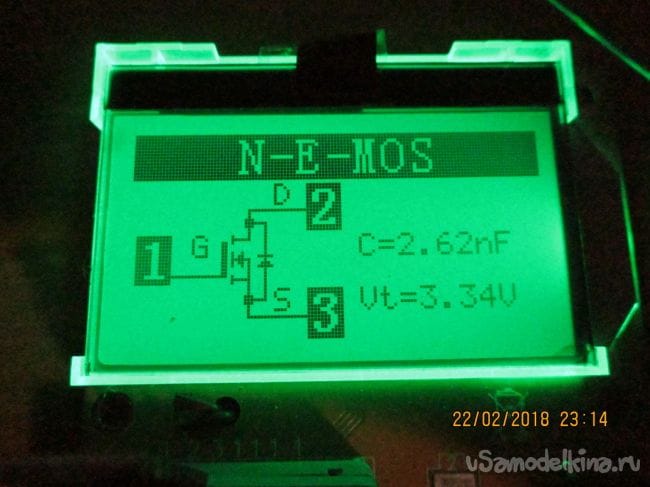

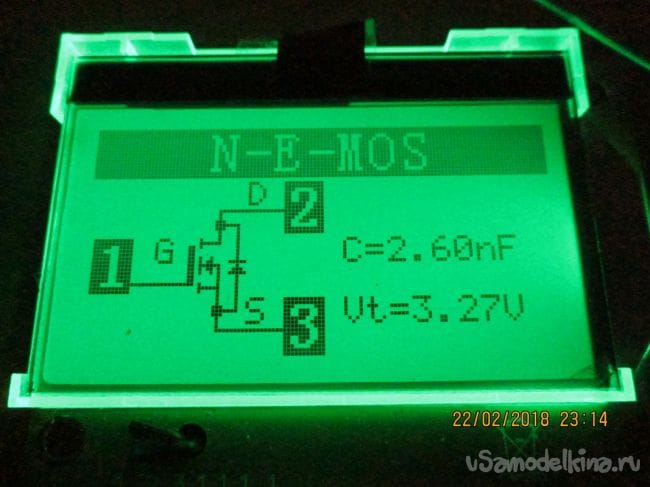

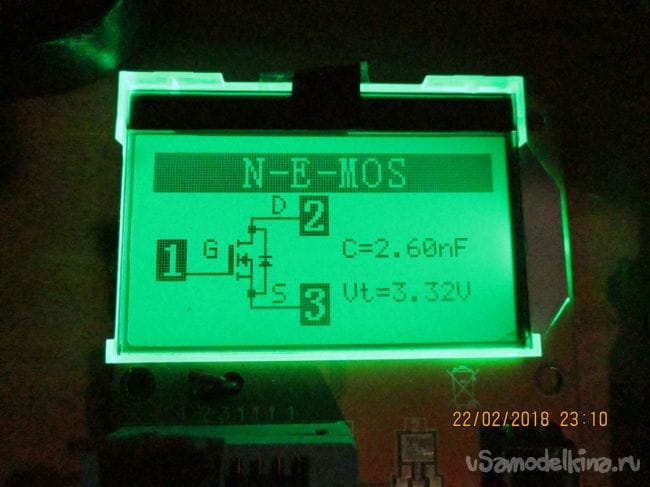

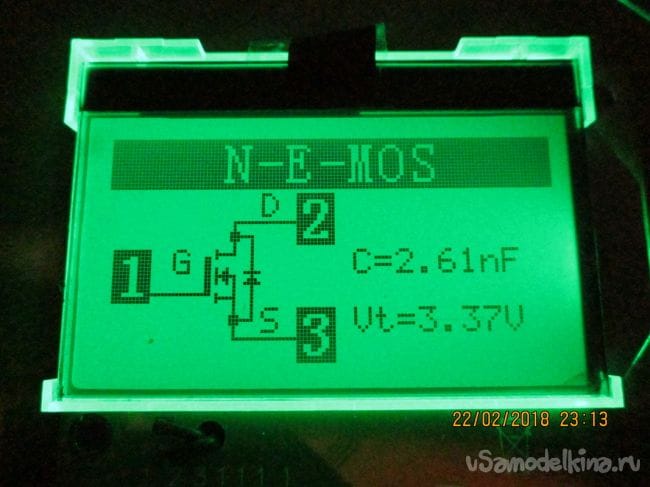

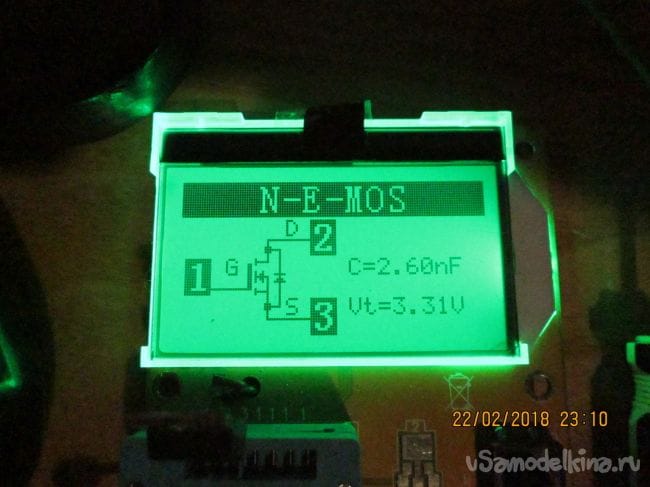

Получил купленные на Aliexpress 10 транзисторов IRFZ44N, решил все проверить и cфотографировать. Проверял Lcr-t4 - метром.

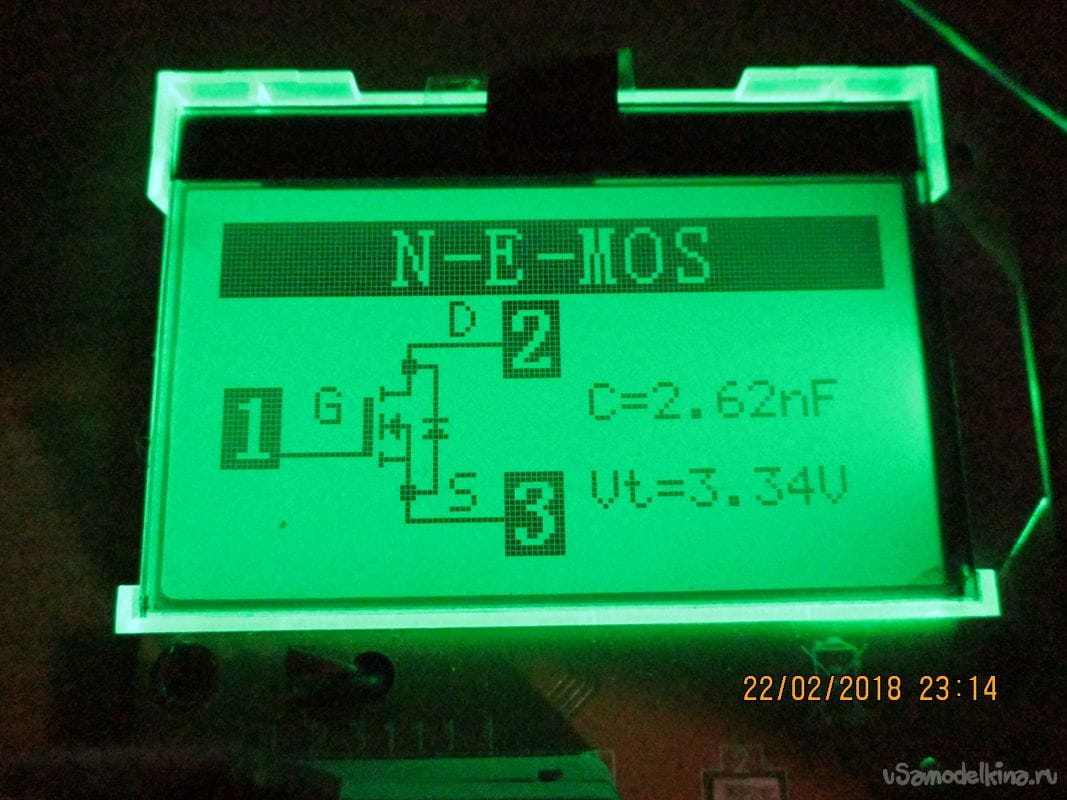

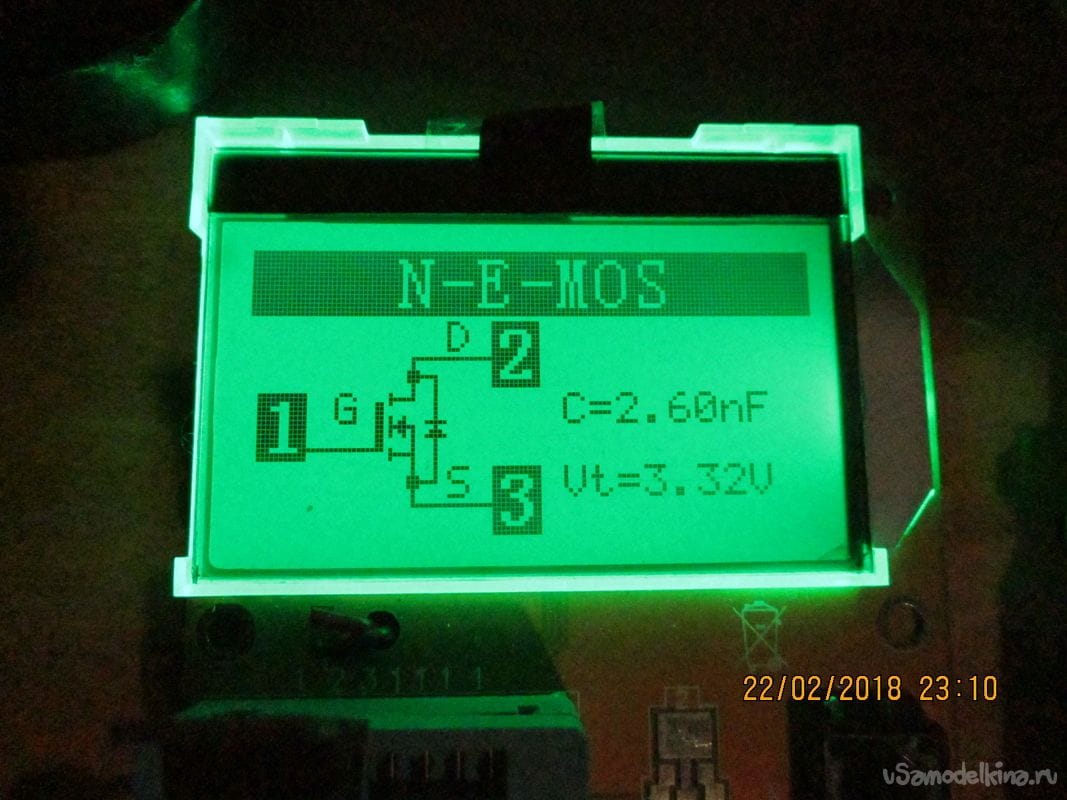

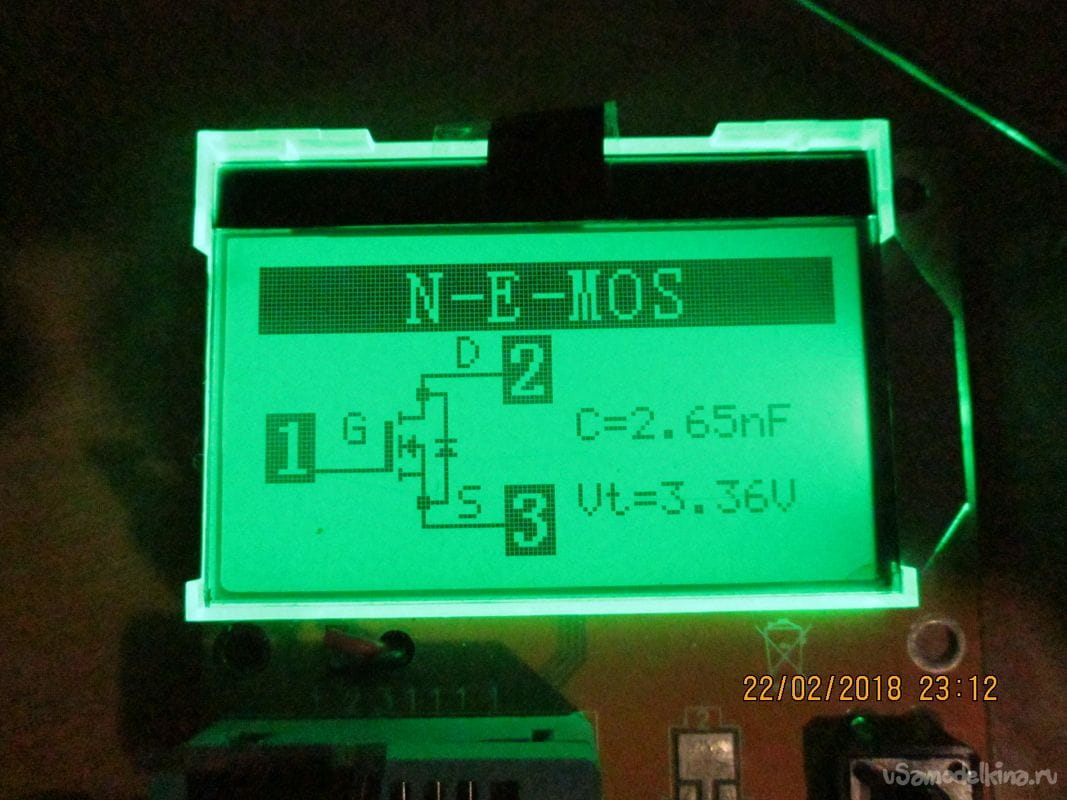

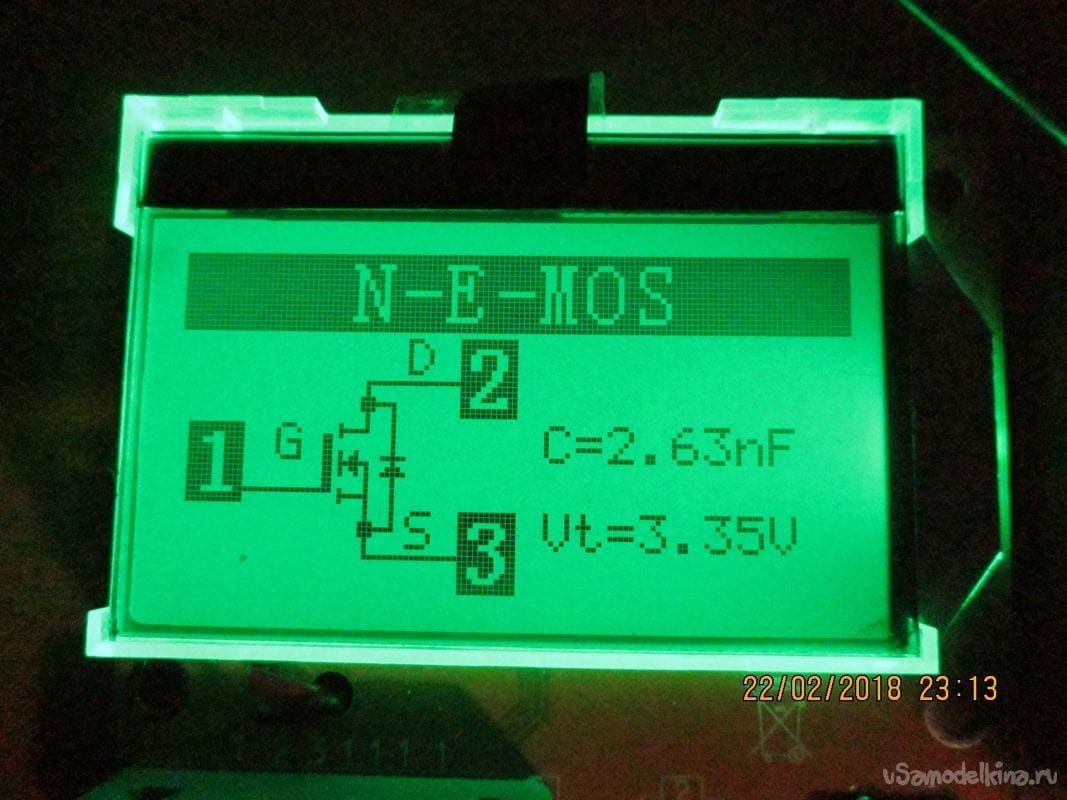

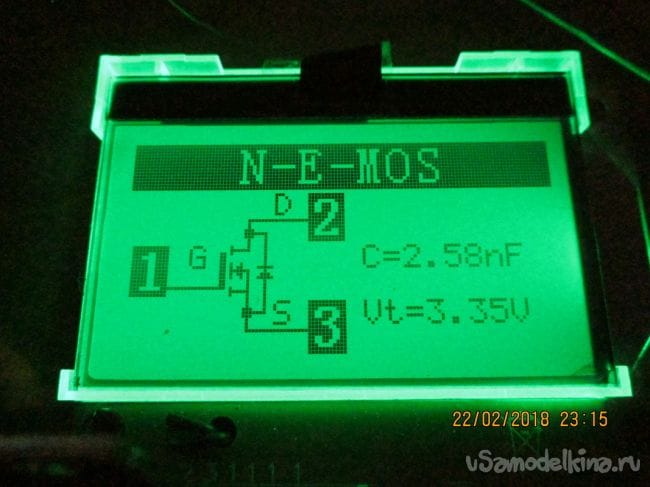

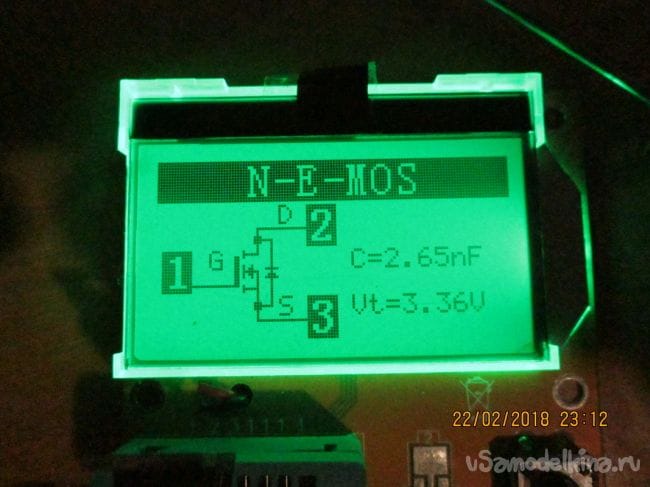

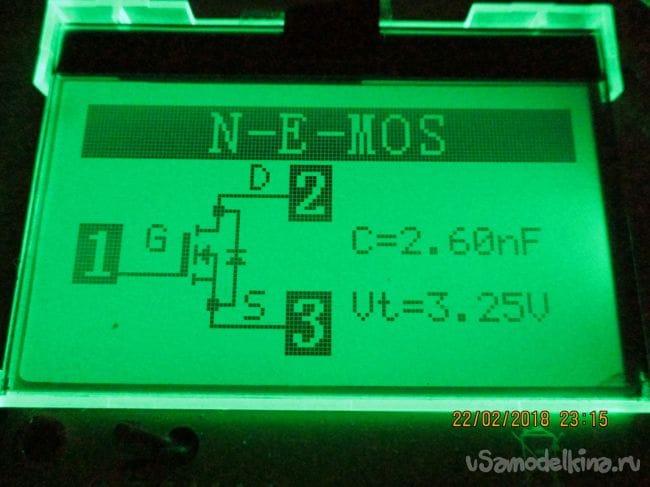

Vt на фотографиях соответствует пороговому напряжению на затворе.










Стоимость: ~8
