Микро-электро-отвертка (убийца xiaomi wowstick 1fs)


"Используй то что под рукой и не ищи себе другое"
Фелиас Фог


Пару-тройку раз, разобрав IPad и поразившись щедрости яблочников на винтики, задумался о приобретении электроотвертки формата МИНИ.
Быстрый поиск в сетях инета дал результат
несбыточная мечта

Вот она звезда пленительного счастья...

Но проснувшийся ПЛЮШКИН охладил пыл встав щуплой грудью между мной и МЕЧТОЙ


Минимальный ценник у китайцев начинается от 1800, необходимость девайса раз в неделю (максимум)

К плюшкину подключилась жаба, та что спала на груди,
В два скрипучих голоса они начали увещевать и отговаривать от такой неразумной траты средств
- разве тебе нужна подсветка, у тебя лампа не горит, или ты в полной темноте сейфы ей раскручивать будешь...
-разве тебе нужна мобильность и ты в голом поле будешь упавший спутник раскручивать...
-разве за дизайн хоть раз стоило переплачивать...

В чем то они были правы
Отвертка должна ОТВОРАЧИВАТЬ и ЗАВОРАЧИВАТЬ, электроотвертка должна делать это с помощью электричества
Так родилось техзадание самому себе "сделать микро-электро-отвертку с минимальными затратами"
и так потребуется
  1. мотор редуктор
  2. держалка для бит
  3. источник питания
  4. чето-типа корпус
  5. (вместо соплей решил использовать) термоклей (он дешевле)

Мотор редуктор самый дешевый из самых мелких на АЛИ стоит 220 рубчиков.
питание 6 вольт выдает 200 оборот в минуту (как потом оказалось самое оно)

Держалка для бит была взята из набора за 50 рублей из магазина ФиксПрайс.
Микро-электро-отвертка  (убийца xiaomi wowstick 1fs)

Что то типа этого, и безжалостно выломана из ручки

Порывщись в запасах ПЛЮШКИНА был найден блок питания, который лежал без надобности (А ВОТ И ПОНАДОБИЛСЯ) 20 лет ну или 15

Невероятной удачей оказалось что на нем есть переключатель + на - и наоборот, что придаст изделию функцию реверса

Мелкая печалька заключалась в том что вилка на нем была только под супер древние розетки, впоследствии была безжалостно отломана и заменена на шнур от сгоревшего паяльника (то же за 50р. купленного)

После получения на почте посылки из Китая с мотор -редуктором, приступаем к сборке
Держатель для бит клеем на вал с помощью термоклея.

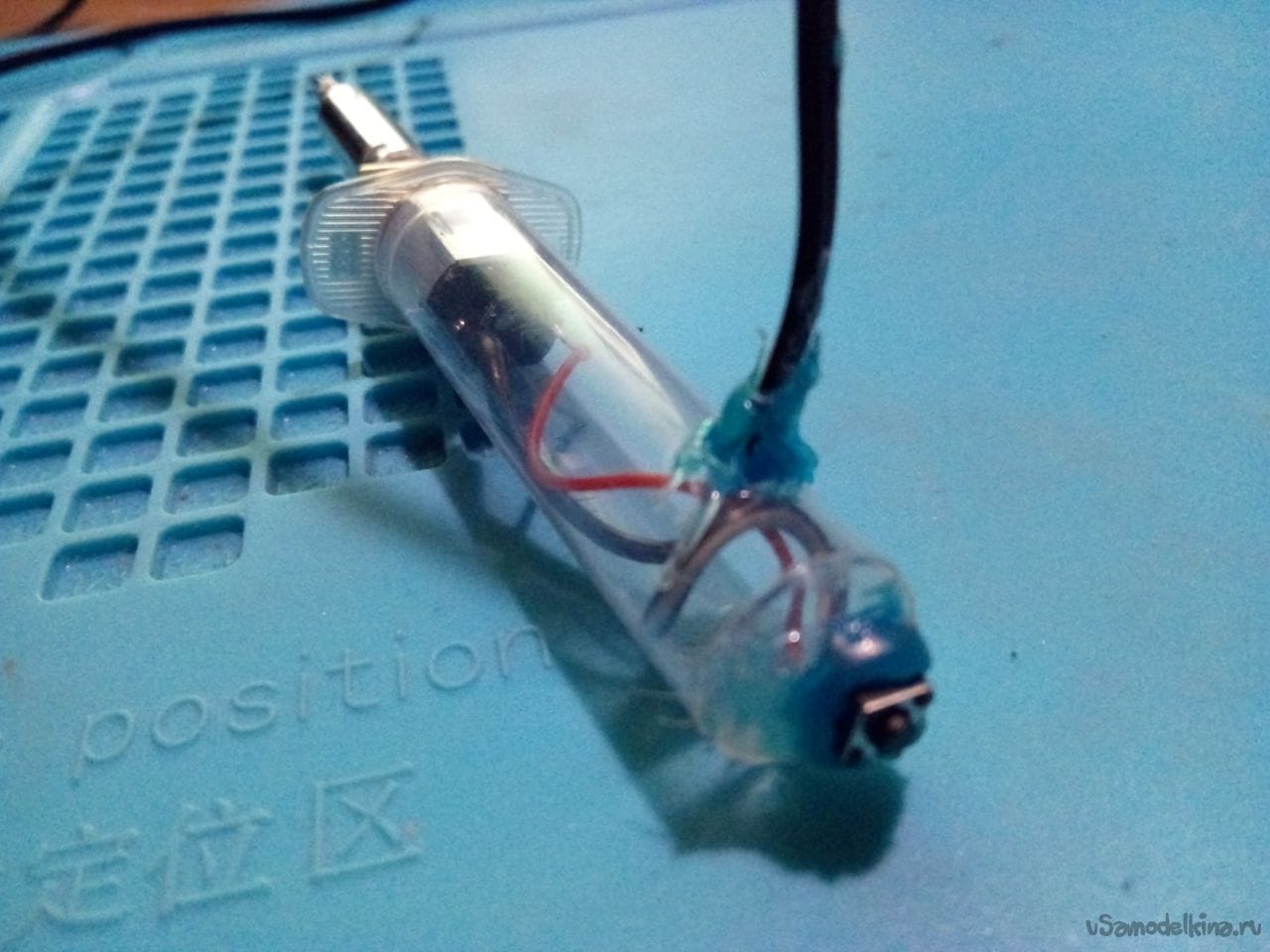

Мотор по размеру ИДЕАЛЬНО подходит в 5-кубовый шприц.

Сверху на шприц (термоклеем ) устанавливаем миникнопку от сгоревшей телефонной гарнитуры.

Все компоненты соединяем проводами.
Испытываем.

В ходе испытаний выявлено, для комфортной работы хватает 3В питания

Довольно мощный крутящий момент, прикепелые шурупы можно скрянуть помогая рукой, держать отвертку удобно, и как классическую с вращающимся верхом

И боковой хваткой

Достаточно одной кнопки включения питания на отвертке

Так как сперва откручиваем 20 винтиков, потом включаем реверс на блоке питания и закручиваем 18 винтиков (2 спер Плюшкин , на будущее).

Так что с Плюшкиным налаживаем массовый выпуск (разных блоков питания у нас еще штук 30) и разоряем xiaomi.

Первый опус, можно кидать камни.... (потом с Плюшкиным их соберем и обложим жабе прудик.)
